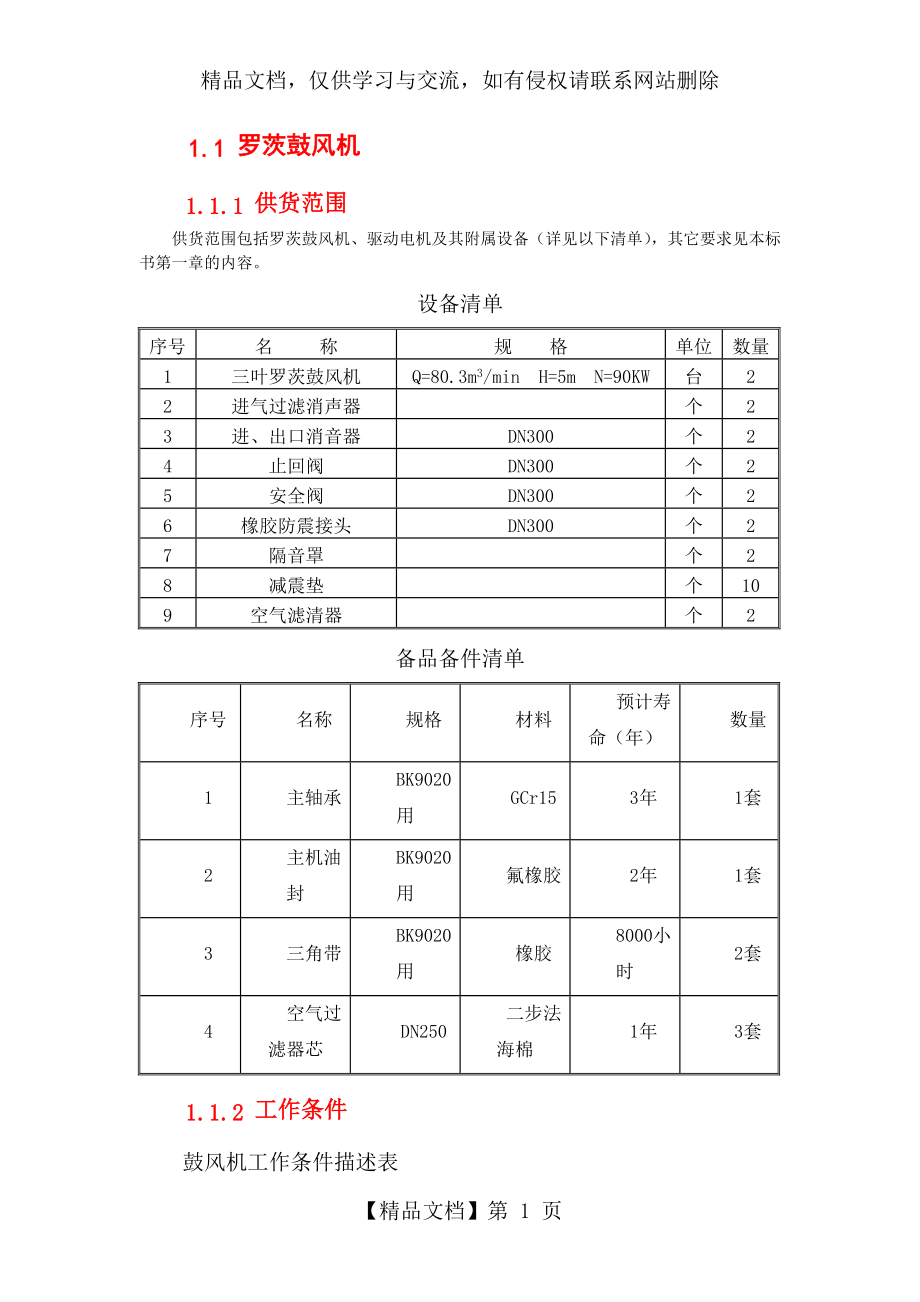

精品文档，仅供学习与交流，如有侵权请联系网站删除1.1 罗茨鼓风机1.1.1 供货范围供货范围包括罗茨鼓风机、驱动电机及其附属设备（详见以下清单），其它要求见本标书第一章的内容设备清单序号名 称规 格单位数量1三叶罗茨鼓风机Q=80.3m3/min H=5m N=90KW台22进气过滤消声器个23进、出口消音器DN300个24止回阀DN300个25安全阀DN300个26橡胶防震接头DN300个27隔音罩个28减震垫个109空气滤清器个2备品备件清单序号名称规格材料预计寿命（年）数量1主轴承BK9020用GCr153年1套2主机油封BK9020用氟橡胶2年1套3三角带BK9020用橡胶8000小时2套4空气过滤器芯DN250二步法海棉1年3套1.1.2 工作条件鼓风机工作条件描述表输送介质空气现场海拔高度255.10米夏季平均气压0.098MPa室外气温年平均气温3.5℃最高气温39℃最低气温-39℃室外年平均相对湿度78%室内温度5～40℃1.1.3 技术参数1.1.3.1 鼓风机性能表*鼓风机技术参数描述表鼓风机型式三叶罗茨鼓风机数量2用途滤池反冲洗供气介质空气*流量80.3m3/min*升压5m转数≤1500rpm电机型式鼠笼式异步电动机数量3功率55Kw电压380V绝缘等级F电机防护等级IP44功率因数>0.89电源380V，3相，50Hz冷却方式自然风冷噪音<85dB(风机1米处)1.1.3.2 技术要求（1）除整机设置铭牌外，鼓风机、配套电机等非单一工厂生产的配套件，均应设有铭牌，旋转件有旋向箭头，气流体有流向箭头，箭头色泽应涂以醒目的红色。
2）鼓风机要求间歇频繁启动（每小时不少于6次），运行时保持稳定，无异常振动，在鼓风机额定转速时，轴承座上径向振幅（双向）不大于0.14mm3）风机主机在正常使用情况下，可保证连续使用50000h以上不用维修5）进、出气口法兰应符合国家标准规定法兰6）成套机组均应良好接地，接地电阻不大于10W，电气设备不大于4W1.1.3.3 *构造与材料（1）鼓风机鼓风机构造为同步齿轮传动的三叶罗茨式鼓风机进气口和出气口均与轴垂直，进气口方向朝上，出气口方向水平为保证鼓风机的整体使用性能壳：鼓风机机壳采用铸铁（HT200）叶轮和轴：鼓风机叶轮和轴结合为一体，且叶轮无磨损，风机性能持久不变，可长期连续运转，鼓风机叶轮和轴采用球墨铸铁（QT500）齿轮和轴承：鼓风机采用最高级驱动齿轮和轴承，不仅使寿命得到延长，而且实现了低噪音化，轴承部分的振动速度有效值大大低于国家标准（ZBJ7203-89）规定的13mm/s鼓风机齿轮和轴承材质分别为合金钢（20CrMnMo和GCr15）填料密封：鼓风机叶轮轴与轴承和齿轮箱间设有挡油圈（HT200），挡油环用O圈及油封（丁腈橡胶）确保壳体内没有混油，可获得清洁气体传动装置：鼓风机与电动机之间由皮带传动，皮带轮采用铸铁（HT200），并有皮带罩。
鼓风机基座：鼓风机、电动机、进风过滤消声器、出风消音器等设备辅件组装成一体，以成组型方式安装在一个基座上，鼓风机基座材料采用铸铁（HT200）或钢（A3）冷却系统：自然风冷2）驱动电机鼓风机配套电机为鼠笼式异步电动机，电源电压380V±10%，频率50HZ电机的生产制造、技术标准等应符合ISO、IEC、DIN国际标准和等效标准，与其连结的负荷不应超过电动机铭牌上所示功率要求电机噪音低，振动小，在任何速度和负荷下轴的最大振幅不超过2密尔（正负峰值）1.1.3.4 附属设备鼓风机机组设备必需带有附属设备包括空气滤清器、进气消声过滤器、出口消声器、压力表、安全阀、止回阀、弹性接头、隔音罩、减震垫等，鼓风机应将上述附件组装一体空气滤清器：为气体过滤器，使进入风机前的气体进行过滤，从而保证干净的空气进入鼓风机，过滤器采用Q235钢制造进口消音器：采用阻尼式消声器，主要是消除鼓风机进口气流噪声的装置，由外筒、内筒、法兰等焊接而成，内外筒之间放入吸声材料，使该装置重量轻、阻力小、消声效果好消声器由Q235钢制造出口消音器：主要消除鼓风机出口气流噪声，消声频带宽，消声效果好消声器由Q235钢制造安全阀：系统上的一个保险装置，当系统工作状况异常，阻力高于额定值时，安全阀开启，将气体从安全阀排出，防止风机和电动机过载。
止回阀：用以防止停机时系统高压气体倒流，使鼓风机转子反转，发生故障，同时防止系统灰尘倒流阀体为铸铁制造弹性接头：由橡胶钢骨架压合而成，有良好的减震和隔音效果减震垫：应提供减震垫，能起到良好减震效果压力表：为每台鼓风机提供一个排气压力表，安装在排气管上隔音罩：起到良好的降低噪声作用1.1.3.5 备品备件卖方应提供设备3年正常运行所需要的的易损易磨部件，如密封、轴承、皮带等1.1.4 工厂试验（1）鼓风机出厂前必须作工况点的性能试验,测定在规定静压下的流量、压力和效率值、A的声级值，轴承部位的振动值，规定负荷下连续运行两小时测量轴承温度和密封泄漏2）必要时买方将去现场监督具体检查实施情况和要求，卖方提供材质检测报告1.1.5 涂装（1）产品总装后不准有油污、碰伤、锈痕等缺陷2）产品外露机械加工部分要作防锈处理，外露紧固件均用不锈材料制作3）安装完后，整体要完成最后涂装，涂厚按涂料产品使用说明书的有效厚度，色泽由买方指定或由卖方提供，但需报买方认可1.1.6 现场服务和试车卖方派设备制造厂家工程师到现场技术服务，对鼓风机等设备指导安装、进行调试、检验等工作卖方提供为上述服务所需的全部专用工具、仪表和器具等。
精品文档】第 4 页。
