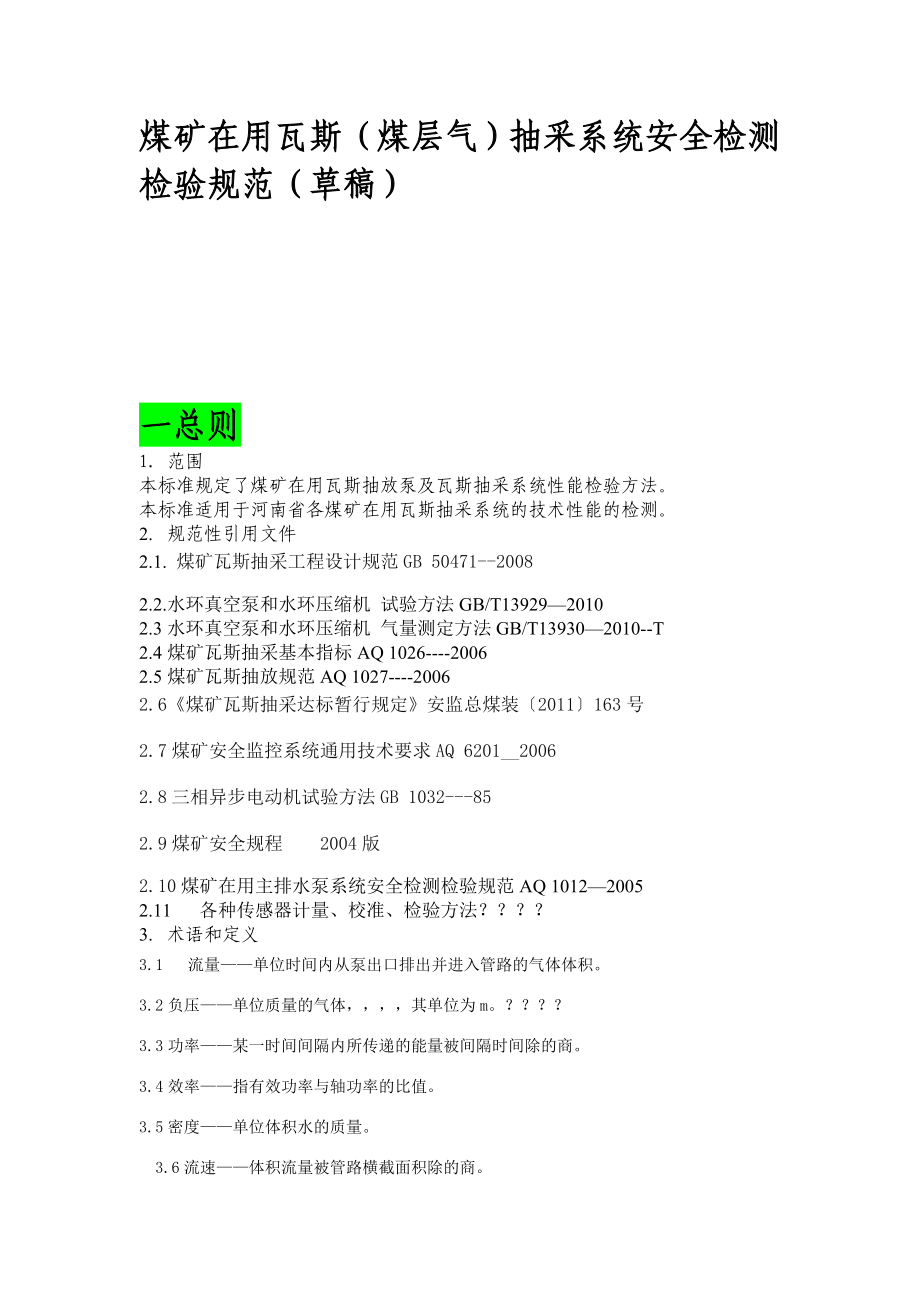

煤矿在用瓦斯（煤层气）抽采系统安全检测检验规范（草稿）一总则1. 范围本标准规定了煤矿在用瓦斯抽放泵及瓦斯抽采系统性能检验方法本标准适用于河南省各煤矿在用瓦斯抽采系统的技术性能的检测2. 规范性引用文件2.1. 煤矿瓦斯抽采工程设计规范GB 50471--20082.2.水环真空泵和水环压缩机 试验方法GB/T13929—20102.3水环真空泵和水环压缩机 气量测定方法GB/T13930—2010--T2.4煤矿瓦斯抽采基本指标AQ 1026----20062.5煤矿瓦斯抽放规范AQ 1027----20062.6《煤矿瓦斯抽采达标暂行规定》安监总煤装〔2011〕163号2.7煤矿安全监控系统通用技术要求AQ 6201__20062.8三相异步电动机试验方法GB 1032---852.9煤矿安全规程 2004版2.10煤矿在用主排水泵系统安全检测检验规范AQ 1012—20052.11 各种传感器计量、校准、检验方法？？？？3. 术语和定义3.1 流量——单位时间内从泵出口排出并进入管路的气体体积3.2负压——单位质量的气体，，，，其单位为m3.3功率——某一时间间隔内所传递的能量被间隔时间除的商。
3.4效率——指有效功率与轴功率的比值3.5密度——单位体积水的质量 3.6流速——体积流量被管路横截面积除的商3.7转速——转数被时间除的商3.8波动——在一次读数的时间内，读数相对平均值的短周期变动3.9变化——同一量相邻两次读数间的数值改变3.10温度3.11阻力4 主要参数及符号表1 本标准使用符号符号 量的名称 单 位 符 号 中文名称 Q 流量 m3/s.L/s、m3/h立方米每秒、升每秒、立方米每小时H扬程？m米Hx吸水高度？m米HP排水高度？m米Ha实际排高？m米g表位差？m米P功率kW千瓦Pgr电动机输入功率kW千瓦Pa泵轴功率kW千瓦Pu泵输出功率kW千瓦U电压V伏I电流A安n转速r／min转每分P密度kg/m3千克每立方米η效率--g自由落体加速度m/s2米二次方秒v速度m/s米／秒Pz真空表读数MPa兆帕Py压力表读数MPa兆帕D排气管直径m米dx吸气管内径m米dp排气管内径m米 *说明：此处的名称是单位的名称5.抽放系统组成5.1地面瓦斯抽放泵站5.1.2井下抽放泵站5.1.3井下移动抽放泵站5.1.4泵站附属装置5.2瓦斯抽放管网5.2.1.主管网5.2.2.干管网5.2.3.分支管网5.2.4.附属装置5.3测控系统5.3.1.集中监测监控5.3.2.泵站5.3.3.管网5.3.4.环境5.3.5.设备5.3.6.报警及控制5.4计量系统5.4.1.测点及传感器5.4.2.计量装置5.4.3.校准及检验5.5.钻机（车）5.5.1.钻机5.5.2.封孔器5.5.3.附属装置二. 瓦斯抽放泵站1.技术要求1.1 性能要求1.1.1 在实际工况下测定真空泵的流量、负压、轴功率和转速，并调整工况记录真空泵的流量、负压、轴功率和转速，以获得真空泵的性能曲线，该性能曲线应符合GB 3216。
1.1.2瓦斯抽采系统联合试运转以获得瓦斯抽采系统的综合瓦斯抽采能力1.1.3振动泵的振动不得超过JB/T 8097的相关规定1.1.4噪声在运行工况下，泵房的噪声不得超过90 dB1.2检测的组织要求 精确的测量不仅取决于所使用的测量设备和仪表质量，而且也取决于测试人员的工作素质和技术水平检测负责人应由在测试技术方面有丰富经验的技术人员担任，一般检测人员应由具有一定的检测专业知识并能够对矿用水环真空泵检测进行熟练操作的人员担任，所有检测人员都应有经过主管部门考核合格后颁发的检测员证，并做到持证上岗1.3测试设备要求所有测试设备均应附有证明其精度符合本标准要求（见表2）的报告，并在检定周期内方可使用表2 测试设备精度要求设备、仪表名称精度等级／级说 明 压力表1.5应根据压力选择压力表量程，指示的压力值应处于是1/3～2/3满量程真空表1.5流量计±2% 电参数测试仪0.5 转速 ±1 r/min 1.4检测操作要求1.4.1性能检测1.4.1.1性能检测是为了确定泵的负压、轴功率、效率与流量之间的关系1.4.1.2测试时应从闸门开启1/3流量开始，直到闸门全开为止。
1.4.1.3测试应有足够的持续时间，以获得一致的结果和达到预期的测试精度每一个流量点应有一定的时间间隔，并应同时测量流量、负压、转速和轴功率1.4.1.4测试点应取3～5个不同的流量点1.4.1.5流量等于零及其附近测点的运行时间不能过长，以免真空泵发热1.4.2瓦斯抽采系统检测1.4.2.1启动抽采系统所有工作泵、备用泵、工作管路、备用管路，测量总的抽采量，检验系统总的抽采能力适用时，也可采取其他方法检测总的抽采能力1.5检测条件1.5.1检测的进行 检测的持续时间应足够长，以获得一致的结果对于取多次凑数以降低误差的场合，应在不等的时间间隔取读数所有的测量均应在运转稳定的情况下进行1.5.2运转的稳定性 允许读数波动幅度应符合表3的要求。
表3 最大允许波动幅度测定量流量扬程功率转速最大允许波动幅度／%±6士2 1.5.3成组观测读数5.1.5.3.1在运转稳定的条件下，只记录各个测定量的一组读数这一组读数只有当检测人员确定波动已稳定在表3和表4规定范围内时方可进行记录5.1.5.3.2当检测时由于系统运行不稳定引起对精度产生怀疑时，应按下述方法处理： a)各流量点的凑数应重复多次，最低限度应取三组读数，并且应记录每一个独立凑数的值，以及由每组凑数得出的效率值每一量的最大值与最小值之间的波动应不大于表3的规定； b)这些允差用来保证由于离散所致的误差和表5所限定的系统误差之总测量误差将不大于表3的规定值；c)取每一量的各次读数的算术平均值作为该量的检测实际值；d）如果不能达到表4的规定，则应找出原因，重取一组新的读数，即原先的一组凑数应全部作废但是不应该以读数超出范围为理由，而拒绝读数或从成组观测值中选择读数；e)要是读数变化过大，但不是由于操作方法或仪表误差等所致，误差限应以统计分析法计算表4 同一量多次重复测量的变化范围（基于95%的置信度）重复读数组数每一量重复读数的最大值与最小值间的最大允差/%流量负压功率 转速33.52.0注：最大值与最小值之间的最大允差等于：表5 测量仪的允许系统误差测定量流量负压泵轴功率电机输入功率转速允许范围／%±2.5士2±1.0 表6 最大总误差限测定量允许范围／%流量 ±3.5 泵负压泵轴功率电动机输入功率转速士1.8泵效率±5．O系统效率±4.51.6 检测周期 真空泵的检测周期为一年。
2.检测方法及仪器2.1 流量Q的测定2.1.1 采用超声波流量计测定真空泵的流量 测定时传感器的安装应满足下列要求： a)安装前应将放置传感器的地方清洁出一片较传感器探头稍大的位置，直至见到裸露的金属，涂上一层耦合剂； b)传感器应安装在仪器说明书规定的管路上； c)选择的测量段管路内必须充满流体，而且不含气泡2.1.2按GB 3214选择以下方法之一进行测量： a)差压式流量计测流量； b)水堰测流量； c)涡轮流量计测流量； d)电磁流量计测流量6.1.3还可以选择精度相同的其他的检测方法来测定流量2.2 负压的测定 负压测试系统图，如图l所示 Pz——真空压力表； Py——压力表； Hx——吸水高度； Hp——水泵排水高度； HA——水泵实际排高； Z——表位差图1 水泵扬程测试布置图2.2.1 采用压力表测量出口和入口压力，计算扬程H，计算公式如下： ………….…………….（1）2.2.2压力表的选择2.2.2.1 量程的选择压力表的量程最大应不小于1.3～1.6倍工作压力。
2.2.2.2精度的选择压力表精度不低于1.5级2.2.2.3种类和外形的选择应选择金属弹簧压力表，压力表的示值清楚且满足要求，或选用其他符合要求的压力测量仪表2.2.3压力表的安装扬程检测用的真空表和睦力表通过螺纹装在出口合适的位置压力表和真空表的联接导管上，应有旋塞和360°的弯管与测孔相通，以稳定读数和保护仪表免受压力冲击2.2.4压力表的使用检测中，在启动泵时，应先将压力表前的旋塞关闭，待水泵启动后再慢慢开启旋塞；检测用的压力表必须在检定周期内2.2.5水泵实际排高Ha的测定2.2.5.1 主管高度Hp，由矿井地质资料结合实测得到2.2.5.2水泵吸水高度Hx，现场测量2.2.5.3水泵实际排水高度为排水高度和吸水高度之和，即Ha=Hp+Hx2.3转速的测量 采用激光转速表、非接触式手持数字转速表测定水泵转速2.4 电参数的测量2.4.1电机效率吼（如测量地点瓦斯≥1.0%，读电度表） 当通过测量与泵直接联接的电动机输入电功率来确定泵的轴功率时，使用的电动机应当是以足够的精度确定其效率的交流异步电动机的效率按GB 1032标准规定的方法测定 在现场无法对电机效率进行测定的情况下，电机的效率按铭牌效率选取。
2.4.2采用电参数综合测试仪测定电参数 在井下设备没有二次线的情况下，应在自带的电流、电压互感器的二次侧进行接线，电参数测量时要严格按电气作业操作规程进行检测使用的仪表系统误差满足表4的规定 仪表的量程选择应使测量值尽可能在仪表额定值的20%～90%范围内2.4.3已知电动机效率吼的泵轴功率……………………………………………..（2）2.4.4泵的输出功率…………….………………………………（3）2.5 效率的计算2.5.1泵的效率………………………………………….（4）2.5.2管路效率………………………………….（5）2.5.3抽采系统效率……………….………………………（6）2.5.4抽采系统电耗的计算 吨水百米电耗 …………..………………..（7）2.6性能曲线图的测试与绘制2.6.1 泵的性能曲线采用图2的形式，横坐标轴上表示流量Q，纵坐标上分别表示扬程H、轴功率Pa和效率η2.6.2性能曲线，一般测3～5个测点，各个测点以流量大小来划分，测点的分布不一定等距离，在工业利用区内可以密一些2.6.3流量的大小用闸阀开度来调整，每改变一次工况，大约停留3～10 min，待水流稳定后读取数据。
2.6.4根据测定与计算得出的数据绘制曲线，曲咎应该圆滑2.6.5绘制的性能曲线应当是换算到额定转速时的性能曲线2.7抽采系统的检测 联合运转状态下的最大抽采能力检测，是为了检验多台泵同时工作时管路工作的抽采能力，以确定抽采系统的综合抽采能力是否能达到《煤矿安全规程》第278条规定2.8泵的振动测定2.8.1振动测点的选择 测点必须选在泵的关键部位，测点一般为轴承座、底座和出口法兰处并规定轴承座处和靠近轴承处的测点作为主要测点，把底座和出口法兰处的测点作为辅助测点图2 泵性能曲线图 每个测点都要在三个互相垂直的方向，即水平、垂直、轴向进行振动测量2.8.2测量仪器 测量仪器应该具有测量振动宽频带有效值的能力，其通频响应范围至少为10 Hz～1 000 Hz，根据振动准则可以要求进行位移或速度或者这二者结合在一起测量，但对于转速接近或低于600r/min的泵，其通频响应范围下限应达到2 Hz要保证振动传感器正确地被固定，以保证测量精度2. 8.3泵的分类为了评价泵的振动级别，按泵的中心高和转速将泵分为四类，见表7表7 泵的分类类别中心高／mm≤225>225～550>550转速／( r/min)第一类≤1800≤1000-第二类>1800～4500>1000～1800> 600～1500第三类>4500～12000>1800～4500>1500～3600第四类->4000～12000>3600～12000 注：中心高是指泵的轴线到泵的底座上平面间的距离。
2.8.4泵的振动的评价 水泵振动的评价按JB/T 8097进行泵的振动级别分为A、B、C、D四级（表8），D级为不合格表8 真空泵振动分级振动烈度范围判定泵的振动级别 振动烈度级振动烈度分级界限/（mm/s）第一类第二类第三类第四类0.28 0.280.450.711.121.82.84.57.111.21828.00AAAA0.450.711.12B1.80B2.80CB4.50 DCB7.10DC11.20DC18.00D28.0045.00 3.检验及检测结果判定3.1真空泵的运行工况点应在工业利用区内，即ηb≥0. 85ηe，ηe为真空泵的额定效率3.2真空泵在运行工况下，应不超过电动机的容量3.3抽采系统的每立方米电耗应低于要求值，即Wt·100<0.5 kW·h3.4运行工况下，不允许振动超标3.5运行工况下， 泵噪声不允许超标，即真空泵房的噪声不得超过90 dB 系统抽采能力对泵的要求：3.6真空泵矿井水环真空泵必须有工作、备用和检修泵工作泵的能力，应能在20 h内排出矿井24 h的正常涌水量备用水泵的能力应不小于工作水泵能力的70%工作和备用泵的总能力，应能在20 h内排出矿井24 h的最大涌水量。
检修水泵的能力应不小于工作水泵能力的25%3.7泵房管路主要泵房必须有工作和备用管道工作管道的能力应能配合工作泵在20 h内排出矿井24 h的正常涌水量工作和备用水管的总能力，应配合工作和备用水泵在20h内排出矿井24 h的最大涌水量3.8配电设备应同工作、备用以及检修水泵相适应，并能够同时开动工作和备用水泵当泵房有多台水泵时，单台水泵的起动时间应不大于5 min3.9主要泵房至少有2个出口，一个出口用斜巷通到井筒，并应高出泵房底板7m以上；另一个出口通到井底车场，在此出口通路内，应设置易于关闭的既能防水又能防火的密闭门3.10水仓主要循环冷却 能正常使用水仓的容积应能容纳立方米的正常水量，主要水仓的有效容积V=，并不得小于4h的正常水量3.11机房的温度应小于30℃三． 瓦斯抽放管网1.技术要求2.检测方法及仪器3.检验及检测结果判定四． 测控系统1.技术要求2.检测方法及仪器3.检验及检测结果判定五． 计量系统1.技术要求2.检测方法及仪器3.检验及检测结果判定六． 钻机（车）1.技术要求2.检测方法及仪器3.检验及检测结果判定七．检验报告和检测记录。
