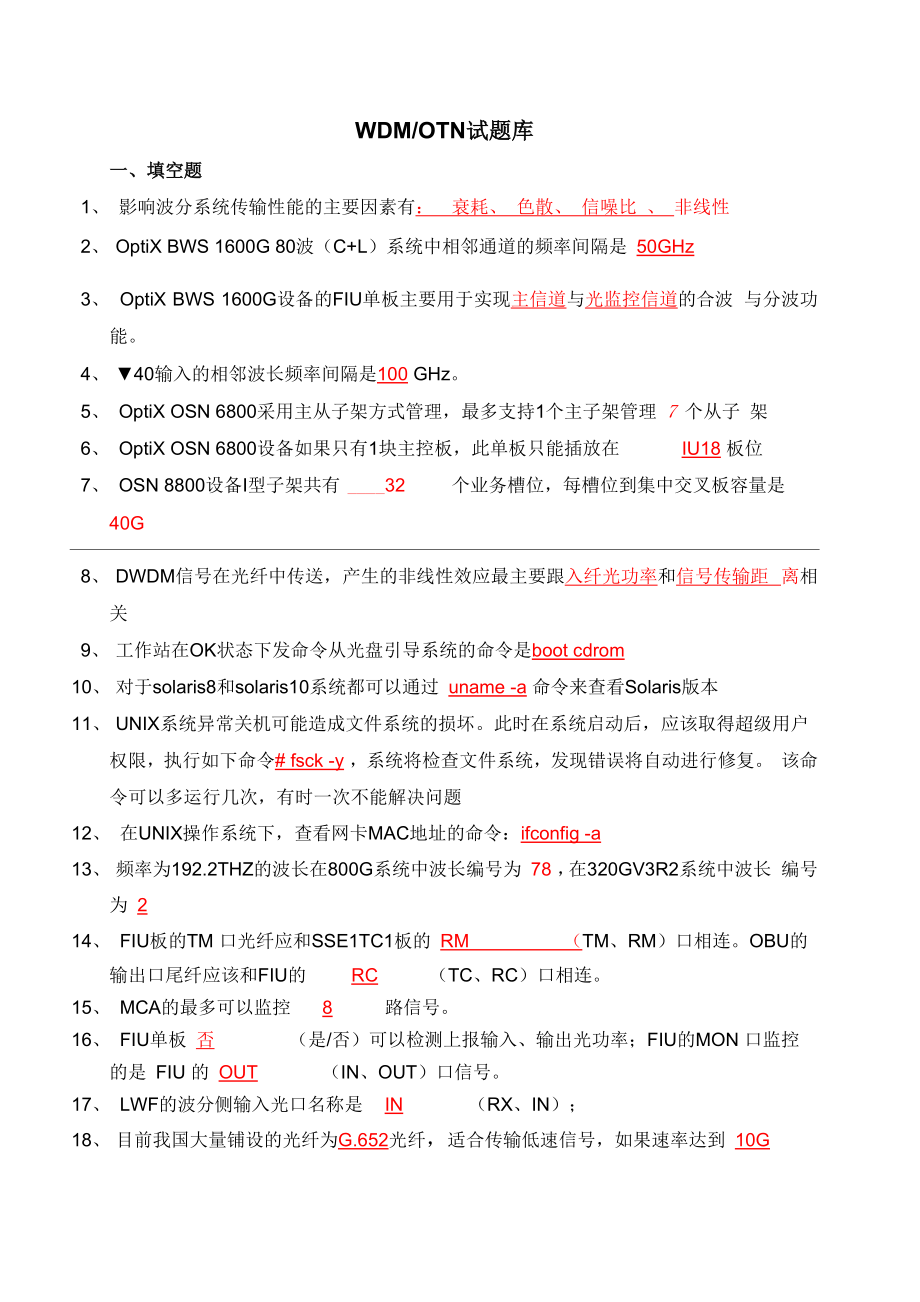

WDM/OTN试题库一、填空题1、 影响波分系统传输性能的主要因素有： 衰耗、 色散、 信噪比 、 非线性2、 OptiX BWS 1600G 80波（C+L）系统中相邻通道的频率间隔是 50GHz3、 OptiX BWS 1600G设备的FIU单板主要用于实现主信道与光监控信道的合波 与分波功能4、 ▼40输入的相邻波长频率间隔是100 GHz5、 OptiX OSN 6800采用主从子架方式管理，最多支持1个主子架管理 7 个从子 架6、 OptiX OSN 6800设备如果只有1块主控板，此单板只能插放在 IU18 板位7、 OSN 8800设备I型子架共有 32 个业务槽位，每槽位到集中交叉板容量是40G8、 DWDM信号在光纤中传送，产生的非线性效应最主要跟入纤光功率和信号传输距 离相关9、 工作站在OK状态下发命令从光盘引导系统的命令是boot cdrom10、 对于solaris8和solaris10系统都可以通过 uname -a 命令来查看Solaris版本11、 UNIX系统异常关机可能造成文件系统的损坏此时在系统启动后，应该取得超级用户 权限，执行如下命令# fsck -y ，系统将检查文件系统，发现错误将自动进行修复。
该命令可以多运行几次，有时一次不能解决问题12、 在UNIX操作系统下，查看网卡MAC地址的命令：ifconfig -a13、 频率为192.2THZ的波长在800G系统中波长编号为 78 ，在320GV3R2系统中波长 编号为 214、 FIU板的TM 口光纤应和SSE1TC1板的 RM （TM、RM）口相连OBU的输出口尾纤应该和FIU的 RC （TC、RC）口相连15、 MCA的最多可以监控 8 路信号16、 FIU单板 否 （是/否）可以检测上报输入、输出光功率；FIU的MON 口监控的是 FIU 的 OUT （IN、OUT）口信号17、 LWF的波分侧输入光口名称是 IN （RX、IN）；18、 目前我国大量铺设的光纤为G.652光纤，适合传输低速信号，如果速率达到 10G就需要加色散补偿模块；最适合DWDM传输的光纤是 G.655 光纤19、 光纤的损耗主要取决于 吸收损耗、散射损耗、弯曲损耗 三种损耗20、 光纤中的色散可分为 模式色散、色度色散、偏振模色散 21、 色散引起的脉冲展宽将使前后光脉冲发生重叠，称为 码间干扰22、 DWDM是 密集波分复用 的缩写；WDM是 波分复用 的缩写。
23、 N路波长复用的WDM系统的总体结构主要有： 光波长转换单元（OTU）； 波分复用器：分波/合波器（ODU/OMU） ； 光放大器（BA/LA/PA）； 光监控信道/通路（O SC）24、 常用的光放大器有：半导体光放大器、 掺铒光纤放大器（EDFA）， 拉曼 放大器（Raman）25、 光监控技术：工作波长优选 1510nm :速率优选一 2Mb/s ，保证不经放大也能超长传输26、 光纤有两个长波长的低损耗窗口， 1310nm 窗口和1550nm 窗口，均可用于光信号传输，但由于目前常用的掺铒光纤放大器的工作波长范围为 192.1〜196.1THz二、单选题1、 在/T2000/server/database目录下，对mo目录打包的方式正确的是 BA、tar xvf mo.tar ./mo B、tar cvf mo.tar ./moC、tar cvf ./mo mo.tar D、tar xvf ./mo mo.tar2、 某O ptiX BWS 1600G的C波段400G光放站有3块光放板，从西到东方向配置OAU+OBU，从东到西配置OAU，请问光放板正确的板位配置应为： BA、1-OAU，10-OBU，12-OAU； B、1—OAU，3—OBU，12 —OAU；C、1-OAU，10-OAU，12-OBU； D、1-OBU，10-OAU，12-OAU；3、 测试100GHz间隔的波长中心频率偏移要求： BA、±5GHz； B、±10GHz； C、±20GHz； D、±50GHz；4、 某OTM的MCA查询发送光放OBU-MON的某波长比其他波长光功率偏低，但查询此波LWF的波分侧输出光功率正常，不可能的原因： CA、 此波长发送信号中心频率偏移超标；B、 LWF-OUT到V40的光纤损坏或弯曲半径过小；C、 V40到OBU的衰减器损坏；D、在发端的V40调节衰减使收端O SNR平坦所致。
5、 OLP线路保护的倒换条件为： BA、主备通道相差3dB； B、主备通道相差5dB；C、RLOS、RLOF告警 D、RLOS、RLOF、B1OVER告警；6、 OTN规定OCH的三个子层的关系，从客户侧输入到波分侧输出正确的是： AA、 客户业务一AOPUk-AODUk->OTUk；B、 客户业务一>ODUk->OPUk->OTUk；C、 客户业务一>OTUk->ODUk->OPUk；D、 客户业务一>OPUk—>OTUk—>ODUk；7、 对于O ptiX BWS 1600G下列单板MON 口的说法，错误的是： DA、 OAU/OBU/OPU的MON口是OUT口光功率的 1%,相差20dB；B、 HBA的MON口是OUT口光功率的0.1%，相差30dB；C、 D40的MON口是IN口光功率的9%,相差大约10dB；D、 FIU的MON口是OUT口光功率的10%，相差10dB；8、 某光放大板的输入光功率范围为-32〜-3dBm，最大输出20dBm，则40波时的单波标准输入/输出光功率分别为 C 注：10lg2=3，不考虑offsetA、-15，+3 B、-19，+3 C、-19，+4 D、-22，+19、 B 用于文件传输，将文件传送给远地主机或从远地主机获取文件到本机；A、telnet B、ftp C、ipconfig D、ifconfig10、 以下T2000网管的告警操作不会对网元下发命令的是 —A、告警延迟； B、告警过滤； C、清除网元告警；D、告警屏蔽11、 1600G产品的电源盒(06PBS)的第2路电源输出开关为 C 供电。
A、上子架； B、下子架； C、中子架； D、HUB12、 关于1600G系统下列说法中描述正确的是 CA、 主控板有两种SCC和SCE单板，两种单板可以相互替代B、 SC2和TC2都是双向的监控信道板，可以相互替代C、 1600G系统使用的架顶电源盒为06PBSD、 1600G产品机柜内部有2个内置的ODF架12、假如D40的40个分波通道插损均为6dB，不考虑噪声的影响，满波信号时，D40的IN 口光功率为XdBm，将IN 口的光功率降低1dB，则其中的一个输出口的测量值为D dBm假设各通道光功率均衡)A、(X-6)； B、(X-7)； C、(X-22)； D、(X-23)13、 DWDM设备OLP单板不可以上报的告警有 JA、BDSTATUS B、RLOS C、RLOF D、PS14、 在波分系统中，经过一段距离的传输后，收端信号的光信噪比都会有一定程度的降低，最主要的原因是 CA、 没有使用新型光纤B、 分波合波器的使用C、 EDFA的使用D、 光线纤衰减太大15、 BWS 1600G系统有两个以太网口，其中第1个以太网口作为 A 通信A、扩展ECC B、生产调试C、以太网业务口 D、子架间通信16、 OptiX OSN 8800系统中一个ETSI后立住2.2米机柜最多可以放置 B 个 子架。
A、 1； B、 2； C、 3； D、 417、 OptiX OSN 8800设备单板区，共有（ ）个通用槽位，其中支持电层交叉的槽位共有（ ）个 答： AA、 36，32B、 36，30C、 35，32D、 35，3018、 下面哪些单板不提供MON 口检测光信号 CA、OAU； B、D40； C、PIU； D、FIU19、 如果XCS板的ACT指示灯是灭的，下面哪项是正确的？ CA、 这块XCS板坏了B、 当前有告警在此XCS板上上报C、 这块XCS板是保护板，当前上面没有业务D、 这块XCS板的软件没有安装20、 有关MON 口的说法错误的是 CA、 OAU的OUT口和MON 口的光功率相差20dBB、 D40的MON 口是从输入侧（IN 口）提取监控光信号C、 OBU的MON是从输入侧（IN口）提取监控光信号D、FIU板的MON从发送方向(OUT口)提取监控光信号21、 通常，DWDM系统中满波入纤光功率一般都不超过20dBm，主要考虑的是：DA、维护人员人身安全 B、激光器使用寿命C、保护光缆 D、避免非线形效应22、 光通信中，mW和dBm都是光功率的单位请问1mW等于多少dBm？ AA、0dBm B、1dBm C、3dBm D、-3dBm三、多项选择题1、 以下那些原因会导致OptiX BWS 1600G系统接收端光功率不平坦 ABCDA、光纤的衰减谱不平坦； B、EDFA模块的增益谱不平坦；C、合波器通道插损存在差异； D、分波器通道插损存在差异2、 下面哪些原因可能会导致波分系统业务出现误码 ABCDA、 色散补偿不合理，如欠补或过补；B、 入线路纤的光功率过高或过低；C、 发端OTU单板的发送激光器性能劣化；D、 尾线连接头存在严重污染；3、 关于设备硬件，下面描述中正确的有： BC DA、 主从子架的ID由SCC板上的拨码决定。
B、 M40板MON 口光功率与OUT 口光功率之差为10dBC、 在OSN8800中，OBU既可以用于发送端，又可以用于接收端D、 在设备子架上，9，10槽位只能用于插XCS板4、 下列保护OSN 8800设备可以配置的有 ABCA、 ODUkSNCPB、 SW SNCPC、 光线路保护D、 WXCP5、 下列关于ODUk SNCP保护说法正确的是 ABCA、 SNC/I (Inherent monitoring):固有监视，触发条件为SM段开销状态B、 SNC/S (Sub-layer monitoring):子层监视，触发条件为SM、PM段开销状态C、 SNC/N (Non-intrusive monitoring):非介入监视，触发条件为SM、TCM、PM段开销D、 ODUk SNCP倒换时间小于50ms，需要全网协议6、 OTU (波长转换板)的3R功能是指 ABDA、 再生B、 再整形C、 光电转换D、 再定时7、 采用FEC功能OTU单板能在以下方面改善系统的性能，描述中正确的是ABCDA、 FEC功能能提高系统对噪声的容忍度B、 能提高系统的单跨距的长度C、 增加系统的多跨段个数D、 能对系统的性能劣化进行预警8、 以下描述正确的是 ABCA、 网元侧数据：存放在主控板上mdb中的数据，网管上载数据就是上载的这部分数据。
B、 网管网元层数据：网管上的各个网元自身的数据，下载网元数据，就是将这部分数 据下发到网元，上载网元数据，就是将网元侧的数据上载上来更新这部分数据，它存放 在网管的数据库中是进行保护子网和端到端路径搜索的数据来源基础之一C、 网管网络层数据：网管上网络概念上的数据，存放在网管的数据库中包括：光纤 连接数据、保护子网数据、路径数据三部分D、 从网络层删除数据不会影响网元层数据，然后重新搜索保护子网和路径不会丢失用 户自定义信息数据9、 下列哪些措施或技术可以提高波分系统的O SNR ABA、 采用低噪声前置光放大器+高增益功率光放大器B、 采用拉曼放大器，使之与EDFA配合使用，降低NFC、 采用前向纠错技术一FEC or EFEC or AFECD、 使用特殊码型技术，例如SuperDRZ编码技术10、 波分系统中，影响系统传输距离的因素有 ACDA、光功率 B、监控信道 C、信噪比 D、色散容限11、 在WDM传输系统中，影响各信道功率均衡不平坦程度的主要因素包括 ABDA、EDFA增益不平坦性 B、合波/分波器各通道插入损耗的不均匀性C、主通道可调光衰减器 D、光纤的拉曼效应12、 当前DWDM系统使用的频率间隔包括 ABCA、100GHz B、50GHz C、25GHz D、10GHz13、 对于1600G系统哪些说法是错误的 A、DA、 MCA板只能监测到信号的中心波长B、 LWF单板的波长间隔为50GHz或100GHzC、 OLP板可用于线路1+1保护D、 SCS板具有双发选收的功能14、 关于监控信道处理单元的说法正确的是 A、BA、 SC1板具有3R功能B、 SC2为双路监控板C、 SC1板可以保证主控板不在位时的ECC字节的串通D、 SC1、SC2主要完成对光通道的监控以及网管信息、公务信息和时钟的传送15、 对于发送端波长转换器的输出光源需要进行的测试项目有 A、B、C、EA、 发送光功率B、 中心波长C、 SMSRD、 插损E、 -20dB谱宽16、 关于LWF单板激光器ALS功能描述错误的是 A、B、DA、 客户侧有光输入，那么客户侧激光器自动打开B、 波分侧有光输入，那么波分侧激光器自动打开C、 客户侧有光输入，那么波分侧激光器自动打开D、 波分侧有光输入，那么客户侧和波分侧激光器都自动打开四、判断题（用“T”表示正确的，“F”表示错误的）1、 配置FEC功能的单板可以提高接收端的信噪比。
F2、 OptiX BWS 1600G系统中，对于那些可以设置增益的OAU单板，不需要关注IN口的 输入光功率的大小，只要保证OUT 口的输出光功率达到标准就可以了 F3、 OptiX BWS 1600G系统的2*OTM站点上，两块SC2单板的光口互相连接时，禁止添 加光衰减器F4、 工程中要求调节光放的光功率平坦度的要求为：平均光功率土3dB°（ F5、 OptiX BWS 1600G、OSN 6800既支持DWDM也支持CWDM°（ F ）6、 OptiX OSN 6800的TN11SCC单板上的LAMP TEST按钮用于指示灯点亮测试，按下 按钮，本网元所有子架的指示灯都点亮F7、 OptiX OSN 6800 DWDM系统最多可接入160波业务F ）8、 网管配置数据恢复采用脚本导入方法，脚本导入后必须进行上载，否则数据无法完 整恢复T9、 T2000上可以为网元预先设置主用网关网元和备用网关网元当主用网关与T2000 的通信故障后，T2000自动切换到与备用网关通信T10、 T2000网管上查询sncp状态（如主备用通道是好还是坏）时，进入“sncp业务”菜 单后，选择“查询”是不能查询Usncp状态的，要查询到sncp的状态，需要选择该 业务，右键“查询倒换状态”来查询。
T11、 T2000网管Corba接口不占用网管客户端数量（F ）12、 启动T2000北向CORBA接口，除了其它进程，最重要的是启动Naming_Service和 Notify_Service这两个进程T ）13、 在PC机上安装T2000时，在安装源路径（即安装文件setup.exe所在路径）中不要有 中文字符，并且最好也不要有特殊字符（空格、括号等），安装源路径也不宜太深 这些都可能导致SQL Server无法安装成功T14、 LWFS单板采用Super CRZ编码，提高了系统的信噪比，延长传输距离F15、 M40的OUT口与MON口输出光功率相差10dB°（ T ）16、 RAMAN放大板不具有ALS功能，上电后，激光器缺省是打开的F17、 SCC单板黄色指示灯闪烁说明它与网管之间通讯不畅F五、简答题简答题一：V40和M40的主要区别是什么？V40 = M40+VOA简答题二：OAU的增益连续可调是由怎么实现的？OAU单板中有电可调VOAPA模块输入光功率没有限制简答题三：1600G产品使用的监控信道板有哪些？主要的用途？SC1、SC2：只传送监控信号TC1、TC2：传送监控信号以及3路时钟信号简答题四：请描述1600G设备80波系统背靠背OTM网元的信号流（包括MCA/SC2/ITL等单 板）。
答：要点：需要哪些单板，业务信号流向，监控信号流向简答题五：简述波分系统出现光功率异常的分类及其对系统的影响答案：1、 输入光功率低于灵敏度或输入光功率下降影响光信噪比，系统会产生误码2、 输入光功率低于ALS门限，会导致业务中断3、 输入光功率高于过载点，系统会产生误码，并导致光接收器件故障六、综合题：题目一：A-C间配置有2波10G业务（无保护，采用LWF单板），在B站，配置了中继板LRF， 在C站客户侧光口环回，入站客户侧用SDH分析仪测试24小时误码，发现193.5THZ测试 无误码，193.6THZ测试有误码，查询这一波的各OTU单板的性能发现，C的LWF的1、 2光口、A站LWF的1光口、B-3的LRF有再生段背景误码请初步定位故障的区段、给出可能的故障点和故障点分析过程1、初步定位故障区段（2分）B-4 站 LRF C 站 LWF2、可能的故障点（1分）B-4的LRF、B-4的LRF到M40的光纤、C的D40到LWF的光纤、C 站LWF3、下步的故障定位步骤（3分）先查询C站193.6THz的LWF的1光口接收光功率与193.5THz的光 功率作比较，如果有较大差别，直接在C站D40的D25输出口、B -4向M40的M25输入口测试，判断B站LRF到M40、C站D40到 LWF是否尾纤有问题；如果光功率无问题，清洁一下光纤、光纤 接头，排除光纤清洁问题；（说对光功率比较、M40/D40光口查 询、光纤清洁，可得1分）将B-4的LRF-OUT 口临时连接到B-3的M40-M25 口，观察仪表是否 有误码，如果有误码，换B-4的LRF板确认是否LRF单板故障；（1分）将C站的D40-D16口连接到193.5THz的LWF-IN 口，测试仪表输入 口连接到193.5THz的LWF-TX，如果无误码，可确认是C站LWF故障。
1分）题目二：某工程要求测试LWF波分侧（IN 口）接收灵敏度，现有SDH分析仪、可调衰减器（简称MVOA）、光功率计、若干尾纤请回答以下问题：⑴、请画出测试示意图（直接在下图中画出各器件之间的连接）；⑵、请简要说明测试方法MVOA答：⑴、连接图如下:⑵、由于LWF等带FEC功能的单板，波分侧无法直接接入SDH分析仪信号，导致LWF 波分侧的接收灵敏度无法直接测试，工程中经常会通过变通的方法测试LWF接收灵 敏度如示意图，LWF的客户侧通过光衰接到SDH分析仪，波分侧接到可调衰耗器， 逐步增大衰减值，使SDH分析仪测到的误码尽量接近但不能大于规定的BER用光 功率计测试L WF-IN 口输入光功率即可。
