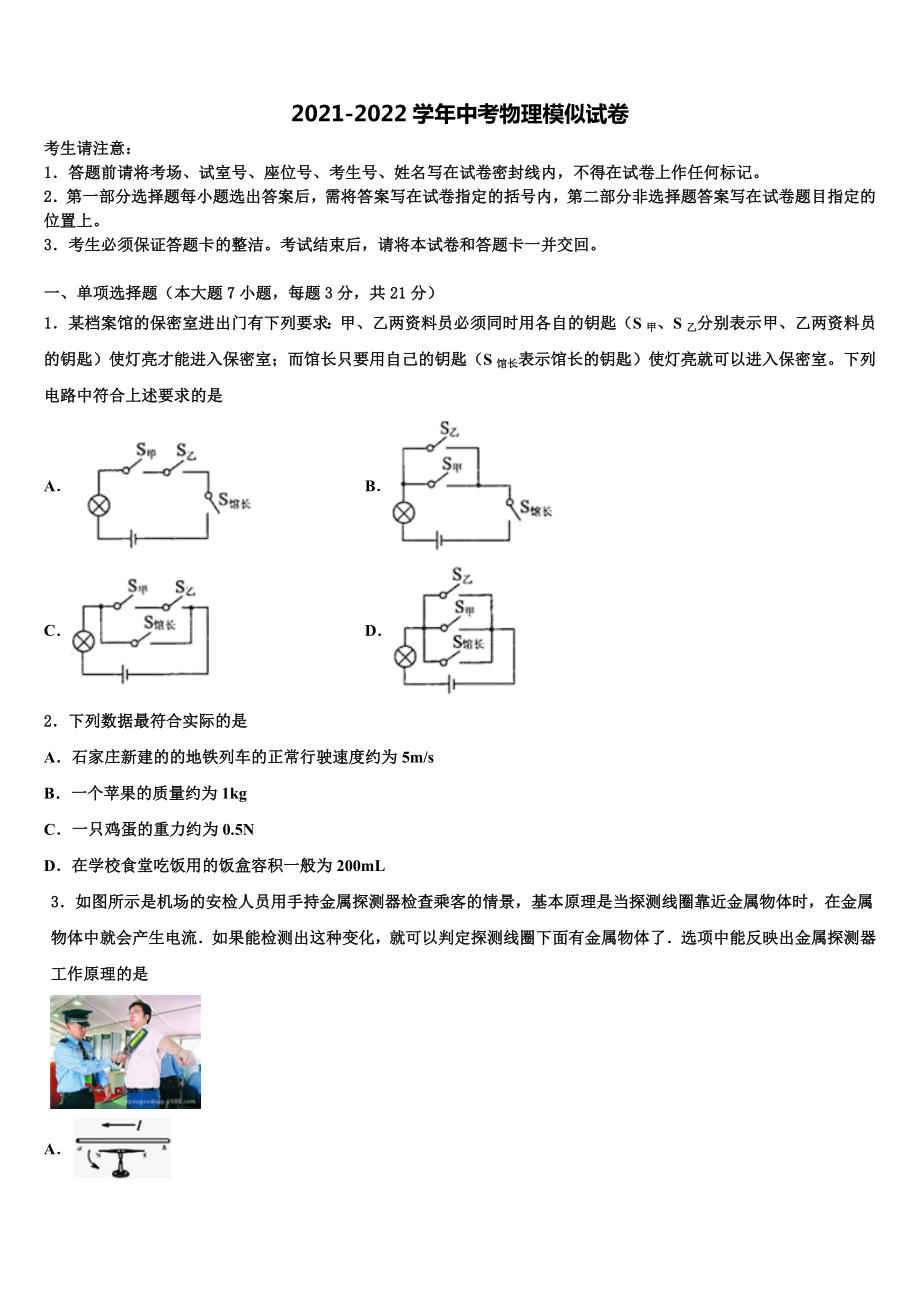

2021-2022学年中考物理模似试卷考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上3．考生必须保证答题卡的整洁考试结束后，请将本试卷和答题卡一并交回一、单项选择题（本大题7小题，每题3分，共21分）1．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室下列电路中符合上述要求的是A． B．C． D．2．下列数据最符合实际的是A．石家庄新建的的地铁列车的正常行驶速度约为5m/sB．一个苹果的质量约为1kgC．一只鸡蛋的重力约为0.5ND．在学校食堂吃饭用的饭盒容积一般为200mL3．如图所示是机场的安检人员用手持金属探测器检查乘客的情景，基本原理是当探测线圈靠近金属物体时，在金属物体中就会产生电流．如果能检测出这种变化，就可以判定探测线圈下面有金属物体了．选项中能反映出金属探测器工作原理的是A．B．C．D．4．图所示的四个实例中，目的是为了减小摩擦的是A．自行车脚踏上刻有纹线B．轴承上装有滚珠C．汽车轮胎上刻有花纹D．自行车的车把上刻有条纹5．有下列几种做法：①用手接触三节串联的铅蓄电池组；②用手去捡落在地上的高压输电线；③用湿布去擦亮着的电灯泡；④站在地上用手碰家庭电路中的火线．其中会发生触电事故的做法是A．②③ B．①③ C．②③④ D．①②③④6．某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间的图象，如图所示，下列判断正确的是( )A．该凸透镜的焦距是4 cmB．当u＝3.5 cm时，在光屏上能得到一个缩小的像C．当u＝5 cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜3 cm处移动到8 cm处的过程中，像逐渐变小7．下列有关热值内能、比热容和热机效率的说法中，正确的是A．燃料的热值越大，内燃机的热机效率越高B．热机所用燃料的化学能转化的内能越多效率越高C．为了防止热机过热，通常用水来降温，是利用水的比热容大的特性D．物体的温度越高，内能越大二、填空题（本大题7小题，共21分）8．如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由_____（选填“电流表”或“电压表”）改装的．它的刻度_____（填“是”或“不是”）均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向_____移动合适距离．9．小红站在学校大厅衣冠镜前2m的地方，像到小红的距离为_____m；小红发现衣领处有一点污渍，便走近镜子，镜中的像将________(选填“变大”、“不变”或“变小”)；由于大厅内光线较暗，为了帮助小红看清衣领上的污渍，小明应将光源照向_______(选填“衣领”或“平面镜”)10．西安城区基本普及了纯电动公交车。
纯电动公交车的“心脏”是电动机，车上的调速装置相当于我们学过的_____（填一电学器材名称），行驶的过程中，司机师博踩下或者松开调速踏板，可以改变电动机中的_____大小，从而改变电动机的转速，下坡时关闭电源将_____转化成了电能，此时电动机就变成了“发电机”11．阅读《共享单车》后回答共享单车骑自行车出行有很多益处，不仅可以节能减排、缓解交通压力，而且骑车时，人需要消耗体能，可以强身健体一个成年人在水平路面上骑车时所受阻力大约20N近年来，我国多个城市推出了多种新型共享单车，广州市的许多街道旁也随处可见，如图甲所示，这种单车外观结构简单，单车的质量约25kg，比普通自行车质量要大些单车的车锁内集成了嵌入式芯片、GPS定位模块和SIM卡等，便于监控单车的具体位置和状态其工作原理如图乙所示用户可使用下载单车APP，查看并找到单车的位置，然后用扫描车身上的二维码，通过网络发送电磁波到云端请求解锁，云端收到请求后识别该车辆并发送解镇指令，单车执行解锁指令自动开锁，用户便可以开始骑行，AP就显示计时、计价等信息此外，当用户在骑行过程中踩动脚踏板，可将机械能转化为电能，为车内蓄电池充电，以满足单车定位和自动开锁等过程中的用电需要。
请根据上述材料，回答下列问题（1）此种单车和之间是利用_____传递信息的，若此种单车使用的GPS信号的频率是1800GHz，而中蓝牙通信信号（电磁波）的频率是25GHz，则该GPS信号的波长_____蓝牙通信信号的波长（选填“大于“或“小于”）2）单车在骑行过程中可将机械能转化为电能，是利用_____现象实现的乐乐某次扫码后骑行8km，耗时30min，此次骑行的平均速度为_____km/h3）一个成年人在水平路面上以正常的速度保持匀速骑行半小时，消耗的能量最接近_____A．2×103J B．2×105J C．2×107J D．2×109J（4）乐乐放学回家途中把自行车骑得飞快，妈妈看见后警告他说“以后骑自行车慢点，不然很危险”，是因为质量一定时，速度越大，_____越大，行驶中危险性大12．通过学习物理概念，使我们可以更准确地描述物体的属性，例如为了描述导体对电流的________作用，我们引入了电阻的概念；某同学用如图所示的电路做探究影响电阻大小因素的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．如果想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝甲和________分别接入M、N两点间．13．2017年5月18日，我国宣布在南海进行的可燃冰试采获得成功．可燃冰是一种固态晶体，在常温压下会迅速______（填物态变化）为气态．它的热值约为1.4×1010J/m3，2m3的可燃冰完全燃烧后可放出___J的热量，若这些热量60%被水吸收，可以将_____kg的水从0℃加热到100℃．（c水=4.2×103J/（kg•℃））14．（2017•黔西南卷）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为_________的比热容较大，当沙子和水同时接受相同的阳光照射时，__________的温度升高得更快的缘故．三、作图题（共7分）15．一束光线与水平面成45°角，欲使光线沿水平方向射出，试在图中画出平面镜的位置，并标明平面镜与水平方向的夹角．16．小明用两个单刀双掷开关、一个 LED 灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以 任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图， 用笔画线代替导线完成电路图．17．请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中．四、实验题（本大题共5小题，共20分）18．小朱用下图所示的实验装置探究杠杆的平衡条件．在调节杠杆的平衡时，如果杠杆右侧高左侧低，应将两端的平衡螺母向______调节，使其在水平位置平衡．使杠杆在水平位置平衡的好处是_________．如图所示，杠杆上的每小格长为2cm，在支点左侧的A点挂3个重均为0.5N的钩码，在支点右侧的B点，用弹簧测力计拉杠杆，使其在水平位置平衡，这时弹簧测力计的示数应为_____N．如果保持B点不动，弹簧测力的方向向右倾斜，使杠杆仍在水平位置平衡，则弹簧测力计的示数将变_______．原因是____________．19．如图所示，在测量小灯泡的电功率的实验中（小灯泡的额定电压为2.5V）．图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完成．连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡_____（选填“短路”或“断路”）．故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是_____W，小灯泡正常工作时的电阻是_____Ω（保留一位小数）．根据测出的数据，画出了小灯泡的电流与电压的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是_____．20．小明利用一个烧杯、天平、水，测出不规则小石块（不吸水）的密度请将他的步骤补充完整.调节天平横梁平衡时，发现指针静止在分度盘上的位置，如图甲所示，此时应将平衡螺母向________（选填“左”或“右”）移动.用调节好的天平测小石块的质量，天平平衡时，所用砝码和游码的位置，如图乙所示，则小石块的质量是________g.如图丙所示，A往烧杯中加入适量的水，把小石块浸没，在水面到达的位置做上标记．B．取出小石块，测得烧杯和水的总质量为122g.C．往烧杯中加水，直到________，再测出此时烧杯和水的总质量为142g.计算出小石块的体积为________m1.计算出小石块的密度为________kg/m1．若从水中取出小石块表面上有小水滴，这样导致测缝的密度值选填________ （“偏大”或“偏小”）21．物理实验课上，老师让同学们测一只阻值约为150Ω的未知电阻Rx，现有一个电压约为1.5V的电源、一个电压表（量程0~3V，分度值0.1V）、一个电流表（量程0~3A，分度值0.1A）、一个5Ω的定值电阻R1、一个最大阻值为100Ω的滑动变阻器R2、一个开关和若干导线。
请你合理选用器材设计一个实验，精确测出未知电阻Rx的阻值要求：（1）在方框中画出你设计的实验电路图（电路不可重组）根据你所设计的电路，写出主要实验步骤写出Rx的数学表达式（用已知量和测得量表示）22．在探究“通电螺线管的外部磁场”的实验中：（1）如图甲所示，是通电螺线管周围有机玻璃板上的小磁针分布状态，可通过观察判断通电螺线管的磁极，通电螺线管的外部磁场与_________的磁场相似2）小琳猜想通电螺线管外部磁场的强弱可能与线圈匝数、电流大小有关她设计了如图乙所示的电路，探究通电螺线管外部磁场的强弱与线圈匝数的关系她将开关S从1换到2，并观察铁芯吸引的大头针数目，进行比较分析此实验方案存在的问题是：_________，对电路进行的改进是：__________五、计算题（本大题共2小题，共13分）23．有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103J/kg•℃）．求：将2kg水从20℃加热到75℃需要吸收多少热量；用高档将2kg水从20℃加热到75℃需要多少时间；只闭合S、S2时，电热水器的电功率是多少．24．在如图所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2A”字样．闭合电键S后，电路中的电流为0.3安．①求电阻R1两端的电压U1．②求此时变阻器R2连入电路中的电阻．③移动变阻器的滑片P，使电流表示数的变化量最大，并求出电流表示数的最大变化量△I．六、综合能力题（本大题共3小题，共18分）25．（2016·绥化卷）仔细阅读材料，根据材料提供的信息回答问题：我们已经学过杠杆的力臂和杠杆的平衡条件，如果把这些知识稍加拓宽和延伸，就可尝试用新的方法来解决一些实际问题．有固定转动轴的物体在力的作用下处于静止或匀速转动的状态称为力矩平衡状态．物理学中把力和力臂的乘积叫做力对转动轴的力矩．力矩用M表示，即M=FL,式中L为力臂，力臂是转动轴到力的作用线的距离．在国际单位制中，力矩的单位是牛顿•米，符号为N•m．引入力矩概念后，杠杆的平衡条件可叙述为：使杠杆沿顺时针转动的力矩与使杠杆沿逆时针转动的力矩相等．用公式表示为：M顺=M逆（1） 力矩的表达式为：M=____________，力矩的国际单位为______ ．（2）用垂直于门的力推门，推力F=80N，手到门轴的距离为0.3m,则F对门轴的力矩M为___________N•m．（3）如图所示，一根均匀木棒OA可绕过0点的水平轴自由转动，现有一方向不变的水平力F作用于该棒的A点，使棒从竖直位罝缓慢转到偏角0<90°的某一位罝（缓慢转动可视为匀速转动），设M为力F对转轴的力矩，对此过程中M和F判断正确的是____________．（选填字母） A． M不断变大，F不断变大％ B． M不断变大，F不断变小 C． M不断变小，F不断变大 D． M不断变小，F不断变小26．随着中国铁路的发展，高铁时代已经来临。
今年4月，为满足旅客踏青出游需要，江西南昌加开“春游高铁专列”小源和小军同学去江西婺源旅游，爱思考的他们发现了许多与物理有关的知识在站台候车时，他们发现高铁采用的是电力机车，车顶上只连接了一根电源线，请根据牵引供电系统原理示意图提出一个相关的问题：__________.列车到站前要提前刹车，这是因为列车刹车后由于__________，还要继续运动一段距离；列车刹车时__________能转化为内能通过隧道时，每个车厢的照明灯都会亮起，而且亮度相同他们想：车厢的照明灯是并联的，并联电路中电流有什么样的规律呢?①小源同学设计的电路如图甲所示，通过实验并得到表一数据：表一：电流第1次第2次第3次第4次I1/A0.180.220.241.4I2/A0.180.220.240.28I/A0.360.440.480.56②小军同学设计的电路如图乙所示，用电流表依次测出A．B． C三处的电流，得到表二数据：表二：A处的电流IA/AB处的电流IB/AC处的电流IC/A0.100.120.22（分析与论证）①小源同学分析数据时，发现表格中有一个数据错误，请指出其错误的原因：__________；②改正错误后，根据他们的实验数据可以得到：并联电路干路中的电流__________各支路电流之和；讨论交流后发现两人的实验设计都有不足之处，请指出：小源：__________；小军：__________.27．如图甲是空调温控装置原理的简化电路,线圈电阻不计,电源电压为 6V,R1为电阻箱,R2 是热敏电阻,其阻值随温度变化图线如图乙。
当继电器线圈中的电流大于或等于 15mA时,继电器的衔铁被吸合,接通右边的受控电路,使空调工作若电阻 R1 调到150Ω,室温升至t 时恰能接通受控电路若空调工作时功率为 2kW,则连续工作3 小时需消耗电能____________度若要在较高温度下接通受控电路,应将 R1 的阻值适当__________________（选填“增大”或“减小”）通过计算说明,接通受控电路时的温度t 为多少℃_______?参考答案一、单项选择题（本大题7小题，每题3分，共21分）1、C【解析】甲、乙两资料员必须同时用各自的钥匙才能使灯亮就进入保密室,说明S甲和S乙串联后连入电路而馆长只要用自己的钥匙使灯亮就可以进入保密室，说明S馆长直接连入电路故C符合题意2、C【解析】A. 地铁列车的正常行驶速度约为60m/s，骑自行车的速度大概5m/s，故A不符合实际；B. 一个苹果的质量约为0.2kg左右，所以B不符合实际情况；C. 10个鸡蛋的质量大约1斤=500g，所以一个鸡蛋的质量约50g=0.05kg，鸡蛋的重力为G=mg=0.05kg×10N/kg=0.5N，故C符合实际；D. 饭盒的尺寸大概长15厘米，宽10厘米，高7厘，则饭盒的体积为：0.15m×0.07m×0.1m=0.00105m3，即容积约为约为1L，故D选项不符合实际；3、B【解析】手持金属探测器的原理是发电机原理，导体切割磁感时产生感应电流；A．是说明通电导线周围存在磁场；B．是导体切割磁感时产生感应电流；C．是研究电磁铁特点的；D．是通电电导体在磁场中受力运动；应选B．4、B【解析】A、自行车脚蹬上有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．B、轴承中装有滚珠，是用滚动代替滑动，减小摩擦力．符合题意．C、汽车轮胎上刻有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．D、自行车的车把上刻有花纹，是增大接触面的粗糙程度来增大摩擦．不符合题意．故选B．5、C【解析】①三节串联着的铅蓄电池组的电压是6V，不高于36V的电压对人体来说是安全的，因此不会触电；②用手去捡落在地上的高压输电线，高压输电线的电压高达好几万伏，对人体来说是不安全的，会发生触电事故；③用湿抹布擦亮着的电灯时，由于水是导体，很容易发生触电事故；④站在地上用手碰家庭电路中的火线，使人体和大地构成了通路，人会发生触电事故；故选C。
点睛】重点是安全用电的常识，牢记四不，即不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层．6、D【解析】试题分析：由图示可知，当物距为4cm时，像距也为4cm，由凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，像距与物距相等，故2f=4cm，则f=2cm，故A错误；由于2f=4cm，当u=3.5cm时，物距处于f和2f之间，因此成倒立、放大的实像，故B错误；当物距u=5cm时，物距大于2倍焦距，所以此时成倒立、缩小的实像，照相机是利用这一原理制成的，故C错误；把物体从距凸透镜3cm处移到8cm处的过程中，物距逐渐增大，所以成的像逐渐减小，故D正确；故应选D．【考点定位】凸透镜成像7、C【解析】A、用热值大的燃料，燃烧相同燃料可以放出更多的热量，但用来做有用功的能量不一定多，用来做有用功的能量与燃料完全燃烧产生的能量的比值不一定大，热机效率不一定得到提高，故A错误；B、热机效率是指热机用来做有用功的能量与燃料完全燃烧放出能量的比值，故B错误；C、水的比热容较大，与其他物质相比，相同质量、升高相同温度的情况下，吸热的热量较多，所以用水来降温，故C正确；D、物体的内能与物体的质量和温度都有关系，温度高，内能不一定大，故D错误。
二、填空题（本大题7小题，共21分）8、电流表 不是 右 【解析】由图知，电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，由电路图可知，左侧的变阻器和Rx串联（Rx起保护电路的作用），串联电路中的总电阻：R＝R滑+Rx，则电路中的电流I＝=，由于物体对托盘施加的压力等于物体的重力，物体的重力与质量成正比，而缩短的长度与弹簧所受的压力成正比，所以，缩短的长度与物体的质量成正比；由于变阻器连入电路的电阻与电阻线的长度成正比，所以质量越大，变阻器连入电路的电阻越小，由I＝可知，I与R滑不成正比或不成一次函数关系；故电路中的电流与物体的质量不成正比，即电流表的示数不是均匀的．由上面分析可知，不放物体时即指针“零刻度”上时，是变阻器的电阻全连入电路，则此时电路中的电流最小为：Imin＝；如果使用一段时间后，电池两端电压降低，则根据欧姆定律可知，电路中电流变小；为了使不放物体时指针仍在“零刻度”上，即应使电路中电流变大，所以应减小Rx的阻值，即把滑片P向右移动合适距离，使电路中的电流保持为原来的Imin值．9、4 不变 衣领 【解析】[1]平面镜所成的像与物体到镜面的距离相等，小红离平面镜2m，则它的像离平面镜也是2m，所以像到小功的距离为4m；[2]平面镜所成的像与物体大小相等，与物体到平面镜的距离无关，所以像的大小不变；[3]应将光源照向衣领，使衣领变亮，才容易看清所成的像．10、滑动变阻器 电流 机械能 【解析】纯电动公交车的“心脏”是电动机，是利用通电线圈在磁场中受力能够转动的原理来工作的；车上的调速装置相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的；司机师博踩下或者松开调速踏板，可以改变电动机中电流；下坡时关闭电源，外力带动电动机转动，线圈做切割磁感线运动，将机械能转化为电能，此时电动机就变成了发电机。
11、电磁波 小于 电磁感应 16 B 动能 【解析】（1）由短文内容可知，此种单车和之间是利用电磁波传递信息的；由c＝λf得，电磁波的波长：λ＝，由于电磁波传播速度不变，即频率越高，波长越小，因为1800GHz＞2.4GHz，该GPS信号的波长小于蓝牙通信信号的波长；（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用电磁感应现象实现的；乐乐骑行的平均速度为：v＝＝＝16km/h；（3）一个成年人在水平路面上骑车时的速度大约是4m/s，由v＝可得，速骑行半小时行驶的路程：s＝vt＝4m/s×0.5×3600s＝7200m，已知成年人在水平路面上骑车时所受阻力大约 20N，成人在水平路面上骑车时，每秒钟平均消耗的能量等于人克服阻力所做的功，即每秒钟平均消耗的能量为：W＝fs＝20N×7200m＝144000J＝1.44×105J，与2×105J 比较接近，故选B；（4）质量一定时，速度越大，动能越大，行驶中危险性大12、阻碍 乙 【解析】[1]电阻表示导体对电流的阻碍作用，所以为了描述导体对电流的阻碍作用，我们引入了电阻的概念；[2]某同学用如图所示的电路做探究影响电阻大小因素的实验．图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．如果想要探究“导体电阻的大小与其横截面积的关系”，根据控制变量法的思想，应选择材料和长度相同，而横截面积不同的两段导体进行探究，所以应选用电阻丝甲和乙分别接入M、N两点间．【点睛】电阻是表示导体对电流阻碍作用大小的物理量；影响导体电阻的因素有材料、长度、横截面和温度，要探究“导体电阻的大小与其横截面积的关系”时，应采用控制变量法，使导体长度、材料、温度相同．13、升华 2.8×1010 4×104 【解析】[1]可燃冰在常温压下会迅速变为气态，此过程为升华过程；[2]2m3的可燃冰完全燃烧释放的热量：Q放=Vq=2m3×1.4×1010J/m3=2.8×1010J，[3]由×100%可得，水吸收的热量：Q吸=ηQ放=60%×2.8×1010J=1.68×1010J，由Q吸=cm（t﹣t0）可得，加热水的质量：14、海水 沙子 【解析】[1]质量相同的不同物质，吸收相同的热量时，比热容大的温度变化小．故在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．[2]这是因为海水的比热容较大，当沙子和水同时接受相同的阳光照射时，沙子的温度升高得更快的缘故．三、作图题（共7分）15、【解析】试题分析：由光的反射定律知，反射角等于入射角，先求得入射角的度数后，分两种情况分析：当反射光线与入射光线的夹角为45°和135°时．解：分两种情况画图，如图所示：在左图中，反射光线与入射光线的夹角为45°，入射角为22.5°，则平面镜与水平方向成67.5°的夹角；在右图中，反射光线与入射光线的夹角为135°，入射角和反射角都为67.5°，则平面镜与水平方向成22.5°的夹角．【点评】本题主要考查了光的反射定律的应用．要灵活利用了光的反射定律求解，要求会根据入射光线和反射光线确定平面镜的位置．16、【解析】由题知，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，这说明楼上开关和楼下开关是串联的，所以，应将两个开关中与单刀相连的两个触点相互连接；为了保证用电的安全，一只开关应与火线连接；开关控制灯泡时，开关和灯泡是串联的，所以需将另一只开关与LED灯串联，再将LED灯的另一端与零线连接．如图所示：17、【解析】三孔插座按照左零右火中地线的规则来接线，灯泡与开关是串联的，且开关应接在火线的一端，如图：四、实验题（本大题共5小题，共20分）18、右 便于测量力臂 1.2 大 力臂变小 【解析】（1）杠杆右侧高左侧低，为使杠杆在水平位置平衡，可以将左侧的平衡螺母向右调，或者将右侧的平衡螺母向右调（都向右调），调节杠杆在水平位置平衡，为了便于测量力臂．（2）因为，F1l1=F2l2，所以，F1×10cm=3×0.5N×8cm，所以，F1=1.2N．如果保持B点不动，弹簧测力的方向向右倾斜，力臂变短，使杠杆仍在水平位置平衡，则弹簧测力计的示数将变大．19、 短路 1.4 4.5 灯丝的电阻随温度的变化而变化 【解析】（1）根据小灯泡的额定电压为2.5V确定电压表的量程，将电压表接入电路中；（2）闭合开关，发现小灯泡不亮，电流表有示数，说明电路是通路，根据电压表无示数分析故障的位置；（3）根据电流表选用小量程确定分度值读数，根据P=UI求出小灯泡的额定功率；根据欧姆定律求出小灯泡正常工作时的电阻；（4）灯丝的电阻随温度的变化而变化．【详解】（1）小灯泡的额定电压为2.5V，故电压表选用小量程与灯并联，如下图所示：（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，说明电路不可能是断路，应该是短路，若灯泡短路，电压表没有示数，电流表有示数，故障原因可能是小灯泡短路；（3）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，灯泡正常发光，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.56A，则小灯泡的额定功率是：P=UI=2.5V×0.56A=1.4W；小灯泡正常工作时的电阻；（4）根据测出的数据，画出了小灯泡的电流与电压的关系图象，如图丙所示，发现图线是弯曲的，由欧姆定律的变形公式U=IR，这说明电流与电压不成正比，其主要原因是灯丝的电阻随温度的变化而变化．20、右 52 水面到达标记 20 2.6×101 偏小 【解析】（1）由图甲知道，天平指针偏向分度盘的左侧，故应向右调节平衡螺母，使天平平衡；（2）由图乙知道，石块的质量是：m=50g+2g=52g；（1）A．往烧杯中加入适量的水，把小石块浸没，在水面到达的位置做上标记．B．取出小石块，测得烧杯和水的总质量为122g．C．往烧杯中加水，直到标记处，再测出此时烧杯和水的总质量为142g；（4）小石块排开水的质量是：m=142g﹣122g=20g，由ρ=知道，石块的体积V=V水===20cm1；（5）由ρ=知道，石块的密度是：ρ===2.6g/cm1=2.6×101kg/m1；（6）在把石块从水中取出时，石块上有附着的水，向烧杯中加水直到标记处，所加水体积大于石块排开水的体积，所测量石块的体积偏大，由密度公式知道，所测石块的密度会偏小．点睛：本题考查的是固体的密度测量实验，涉及天平的使用注意事项、天平的调节、天平读数，求物体的密度等问题，注意运用排水法测固体体积的方法．21、详见解析【解析】根据题中“老师让同学们测一只阻值约为150Ω的未知电阻Rx”可知，本题考查测量电阻的方法。
伏安法测电阻，要求测出待测电阻两端电压和通过它的电流待测电阻两端电压可由电压表直接测出通过待测电阻的电流可由电流表测出，而根据电源的电压和待测电阻的阻值，可求出通过待测电阻的电流，由计算值可知电流值是非常小的，小于电流表的分度值，因而测不出电流值但我们可以测出滑动变阻器在最小阻值和最大阻值处电压表的示数，根据电源电压不变，列出一个等式，从而求出电阻值；【详解】方法一：（1）电路图，如下图：（2）实验步骤：①按照电路图连接电路②将滑片置于最左端，测出电源总电压U③将滑片置于最右端，测出Rx两端电压Ux（3）Rx表达式： 方法二：（1）电路图：如下图：（2）实验步骤：①按照电路图连接电路②将滑片置于最右端，测出电源总电压U③将滑片置于最左端，测出Rx两端电压Ux（3）Rx表达式：22、小磁针的指向 条形磁体 没有控制电流的大小；串联一个滑动变阻器和一个电流表，通过调节滑动变阻器控制电流的大小一定 【解析】（1）由图甲可知，在螺线管周围有小磁针，我们可以通过观察小磁针的指向来判断螺线管的极性；螺线管周围小磁针的北极指向确定了螺线管周围的磁场方向；由实验现象可知，通电螺线管外部的磁场和条形磁体外部的磁场相似，通电螺线管的两端相当于条形磁体的两个磁极；（2）实验中，他将开关S从1换到2上时，连入电路的线圈匝数发生了变化；但线圈是有电阻的，所以将开关S从1换到2上时，电路中电流大小不同，他应控制两次实验的电流大小不变，再观察铁芯吸引的大头针数目；因此对电路进行的改进：串联一个滑动变阻器和一个电流表，通过调节滑动变阻器控制电流的大小一定，再次观察电流表示数及吸引的大头针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
五、计算题（本大题共2小题，共13分）23、（1）4.62×105J；（2）525s；（3）220W【解析】试题分析：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×2kg×（75℃﹣20℃）=4.62×105J；（2）由η=×100%可得，消耗的电能：W===5.775×105J，由P=可得，需要的加热时间：t′===525s；（3）由电路图可知，闭合S、S1、S2时，R1与R2并联，电路的总电阻最小，电路的总功率最大，热水器处于高档，此时电热丝R1的功率P1===880W，因电路的总功率等于各用电器功率之和，所以，电热丝R2的功率P2=P高﹣P1=1100W﹣880W=220W；只闭合S、S2时，电路为R2的简单电路，因并联电路中各支路独立工作、互不影响，所以，电热水器的电功率为220W．【考点定位】电功与热量的综合计算24、①3V；②30Ω；③1A．【解析】①电阻R1两端的电压：U1＝I1R1＝0.3A×10Ω＝3V；②电阻R2两端的电压为：U2＝U－U1＝12V－3V＝9V，此时变阻器R2连入电路中的电阻：；③滑动变阻器全部接入电路时，电路的最小电流；只有电阻R1，接入电路时，电路中的电流最大：；所以电流表示数的最大变化量：ΔI＝Imax－Imin＝1.2A－0.2A＝1A．六、综合能力题（本大题共3小题，共18分）25、FL N•m 24 A 【解析】试题分析：（1）由材料提供的信息可知，力矩的表达式为：M=FL，力矩的国际单位为N•m；（2）用垂直于门的力推门，推力的力臂等于手到门轴的距离，L=1．3m，推力F对门轴的力矩M=FL=81N×1．3m=24N•m；（3）以O点为转轴，重力的力臂增大，其力矩增大，根据力矩平衡条件可知，水平力F的力矩与重力的力矩平衡，则力F对转轴的力矩M不断变大．力F对转轴的力臂L减小，由力矩M=FL，分析可知，F不断变大，故A正确．故答案为（1）FL；N•m；（2）24；（3）A．【考点定位】杠杆的平衡分析法及其应用；杠杆的平衡条件26、高铁的供电系统是如何构成通电回路的? 惯性 机械 读数时看错了量程 等于 没有选用不同规格的电阻 没有多次实验 【解析】（1）根据图示和题意，提出的问题为：高铁的供电系统是如何构成通电回路的?（2）因为列车刹车后由于惯性，还要继续运动一段距离，所以列车到站前要提前刹车；列车刹车时，速度减小，因此机械能减小，并且由于摩擦产生热量，故该过程将机械能转化为内能。
3）【分析与论证】①根据表中数据可知，前3次实验中，并且，而第四次实验中， ，并且，因此I1的数值错误，原因是读数时看错了量程（看成了0∼3A量程了）；②因为表中四次实验数据都满足，因此可得出的结论：并联电路干路中的电流等于各支路电流之和；【交流与合作】根据小源的实验数据可知，每一次两支路电流都相等，由于并联电压相等，所以可知他所选用的电阻规格是相同的，因此得出的实验结论不具有普遍性和科学性；为了使实验结论具有普遍性和科学性，需选择不同规格的电阻进行多次实验；因此小源的不足之处是没有选用不同规格的电阻；小军只进行了一次实验，一次实验具有偶然性，不能得出普遍的规律，故小军的不足之处是没有多次实验27、6 增大 30 【解析】（1）空调消耗的电能：W=Pt=2kW×3h=6kW•h=6度；（2）由电路图可知，R1和R2串联，电路总电阻等于各个电阻之和，R2阻值随温度的升高而减小，那么要想在较高温度下接通受控电路，应将R1的阻值适当增大；（3）)由I=可得，电路启动时的总电阻：R总===400Ω，因串联电路中总电阻等于各分电阻之和，所以，此时热敏电阻的阻值：R2=R总−R1=400Ω−150Ω=250Ω，对照图乙数据可知，此时的启动温度是30℃。
