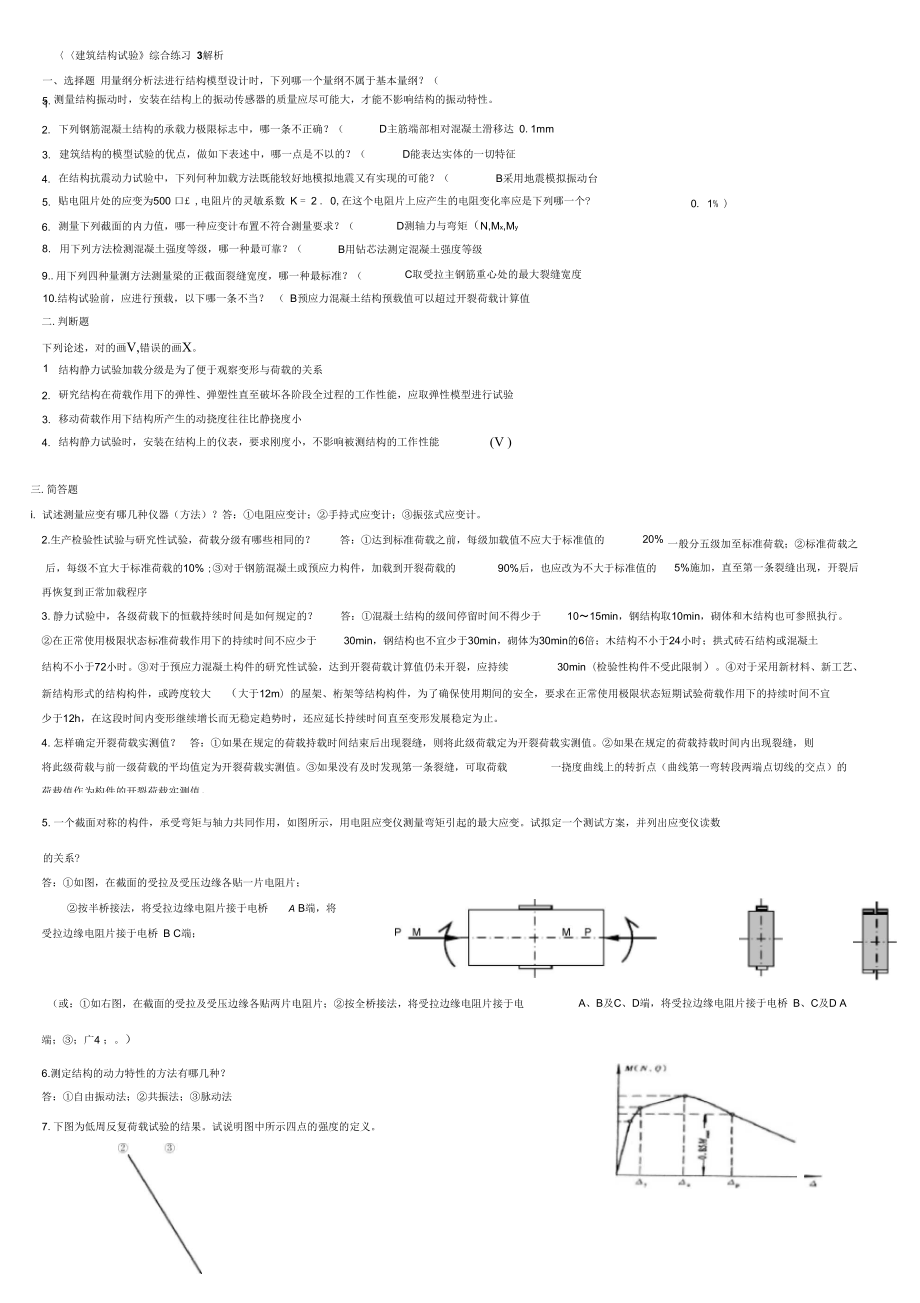

1.2.下列钢筋混凝土结构的承载力极限标志中，哪一条不正确？（D主筋端部相对混凝土滑移达 0.1mm3.建筑结构的模型试验的优点，做如下表述中，哪一点是不以的？（D能表达实体的一切特征4.在结构抗震动力试验中，下列何种加载方法既能较好地模拟地震又有实现的可能？（B采用地震模拟振动台5.贴电阻片处的应变为500 口£ ,电阻片的灵敏系数 K = 2 . 0,在这个电阻片上应产生的电阻变化率应是下列哪一个?0. 1% )6.测量下列截面的内力值，哪一种应变计布置不符合测量要求？（D测轴力与弯矩（N,Mx,My）8.用下列方法检测混凝土强度等级，哪一种最可靠？（B用钻芯法测定混凝土强度等级9..用下列四种量测方法测量梁的正截面裂缝宽度，哪一种最标准？（C取受拉主钢筋重心处的最大裂缝宽度10.结构试验前，应进行预载，以下哪一条不当？ （ B预应力混凝土结构预载值可以超过开裂荷载计算值二.判断题下列论述，对的画V,错误的画X1.结构静力试验加载分级是为了便于观察变形与荷载的关系2.研究结构在荷载作用下的弹性、弹塑性直至破坏各阶段全过程的工作性能，应取弹性模型进行试验3.移动荷载作用下结构所产生的动挠度往往比静挠度小。
4.结构静力试验时，安装在结构上的仪表，要求刚度小，不影响被测结构的工作性能V )〈〈建筑结构试验》综合练习 3解析一、选择题 用量纲分析法进行结构模型设计时，下列哪一个量纲不属于基本量纲？（5.测量结构振动时，安装在结构上的振动传感器的质量应尽可能大，才能不影响结构的振动特性三.简答题i. 试述测量应变有哪几种仪器（方法）？答：①电阻应变计；②手持式应变计；③振弦式应变计2.生产检验性试验与研究性试验，荷载分级有哪些相同的？ 答：①达到标准荷载之前，每级加载值不应大于标准值的20%，一般分五级加至标准荷载；②标准荷载之后，每级不宜大于标准荷载的10% ;③对于钢筋混凝土或预应力构件，加载到开裂荷载的 90%后，也应改为不大于标准值的5%施加，直至第一条裂缝出现，开裂后再恢复到正常加载程序3. 静力试验中，各级荷载下的恒载持续时间是如何规定的？ 答：①混凝土结构的级间停留时间不得少于 10〜15min，钢结构取10min，砌体和木结构也可参照执行②在正常使用极限状态标准荷载作用下的持续时间不应少于 30min，钢结构也不宜少于30min，砌体为30min的6倍；木结构不小于24小时；拱式砖石结构或混凝土结构不小于72小时。
③对于预应力混凝土构件的研究性试验，达到开裂荷载计算值仍未开裂，应持续 30min（检验性构件不受此限制）④对于采用新材料、新工艺、新结构形式的结构构件，或跨度较大 （大于12m）的屋架、桁架等结构构件，为了确保使用期间的安全，要求在正常使用极限状态短期试验荷载作用下的持续时间不宜少于12h，在这段时间内变形继续增长而无稳定趋势时，还应延长持续时间直至变形发展稳定为止4. 怎样确定开裂荷载实测值？ 答：①如果在规定的荷载持载时间结束后出现裂缝，则将此级荷载定为开裂荷载实测值②如果在规定的荷载持载时间内出现裂缝，则将此级荷载与前一级荷载的平均值定为开裂荷载实测值③如果没有及时发现第一条裂缝，可取荷载 一挠度曲线上的转折点（曲线第一弯转段两端点切线的交点）的荷载值作为构件的开裂荷载实测值5. 一个截面对称的构件，承受弯矩与轴力共同作用，如图所示，用电阻应变仪测量弯矩引起的最大应变试拟定一个测试方案，并列出应变仪读数的关系?答：①如图，在截面的受拉及受压边缘各贴一片电阻片；②按半桥接法，将受拉边缘电阻片接于电桥 A B端，将受拉边缘电阻片接于电桥 B C端；（或：①如右图，在截面的受拉及受压边缘各贴两片电阻片；②按全桥接法，将受拉边缘电阻片接于电桥A、B及C、D端，将受拉边缘电阻片接于电桥 B、C及D A端；③；广4 ；。
6.测定结构的动力特性的方法有哪几种？ 答：①自由振动法；②共振法；③脉动法7.下图为低周反复荷载试验的结果试说明图中所示四点的强度的定义 答：①开裂强度 试件出现垂直裂缝或斜裂缝时的截面内力 （Mf ,N , Vf）或应力（“ ,t f）值②屈服强度 试件刚度开始明显变化时的截面内力 （My, Ny, Vy）或应力（f y,fY）值③极限强度试件达到最大承载能力时的截面内力 （Mmax，Niax， *抄）或应力（（T max, T max）值④破损强度试件经历最大承载能力后，达到某一剩余承载能力时的截面内力（Mp, NP, Vp）或应力（T P, T P）值目前试验标准和规程规定可取极限强度的 85%8.一根端部作用着荷载的悬臂梁，按最大挠度（.3f上3EI）相似设计模型，简述确定相似常数的过程答：①按公式求相似判据 n:由最大挠度公式可得:PlfEI②将相似判据换算成相似指标，并令其为 i，即:=1sP S| 研究性试验，荷载如何分级？ 答：①达到标准荷载之前，每级加载值不应大于标准值的 20%, 一般分五级加至标准荷载；②标准荷载之后，每级不宜大于标准荷载的10% ；③当加载至计算破坏荷载的 90%后，为了求得精确的破坏荷载值，每级应取不大于标准荷载的 5%逐级加荷至结构破坏；④对于钢筋混凝土或预应力构件，加载到开裂荷载的90%后，也应改为不大于标准值的 5%施加，直至第一条裂缝出现，开裂后再恢复到正常加载程序 静力试验中，各级荷载下的恒载持续时间是如何规定的？ 答：①混凝土结构的级间停留时间不得少于 10〜15min②在正常使用极限状态标准荷载作用下的持续时间 不应少于30min；③对于采用新材料、新工艺、新结构形式的结构构件，或跨度较大 （大于12m）的屋架、桁架等结构构件，为了确保使用期间的安全，要求在正常使4Sf 用极限状态短期试验荷载作用下的持续时间不宜少于 12h，在这段时间内变形继续增长而无稳定趋势时，还应延长持续时间直至变形发展稳定为止E Sl③确定相应的相似常数：设材料相同 Se =1、S] =0.1，最大挠度相同Sf =1 ；则可求得：Sf =0.1〈〈建筑结构试验》综合练习 4一、选择题1.结构试验前，应进行预载，以下哪一条不当？（预应力混凝土结构预载值可以超过开裂荷载计算值;2.3.用非破损检测混凝土强度等级，哪一种是不当的？（用钻芯法测定混凝土强度等级4.下列钢筋混凝土结构的承载力极限标志中，哪一条不正确？（受拉主筋重心处裂缝宽度达到2.0mm5.下列哪一点不是低周反复试验的优点？（能与任一次确定性的非线性地震反应结果相比6.建筑结构的模型试验的优点，做如下表述中，哪一点是不以的？（能表达实体的一切特征7.在结构抗震动力试验中，下列何种加载方法既能较好地模拟地震又易于实现？（采用地震模拟振动台8.下列各项特性哪一项不是结构的动力特性？（.动力的大小和方向9.贴电阻片处的应变为1500 g £，电阻片的灵敏系数 K = 2. 0,在这个电阻片上应产生的电阻变化率应是下列哪一个？（0. 3%用量纲分析法进行结构模型设计时，下列哪一个量纲不属于基本量纲？（应力10. 用下列四种量测方法测量梁的正截面裂缝宽度，哪一种最标准？（ 取受拉主钢筋重心处的最大裂缝宽度 ）二. 判断题（下列论述，对的画"，错误的画X）1. 结构静力试验加载分级是为了控制加载速度。
（V ）2. 研究结构在荷载作用下的弹性、弹塑性直至破坏各阶段全过程的工作性能，应取强度模型进行试验 （ V ）3. 移动荷载作用下结构所产生的动挠度往往比静挠度小 （X ）4. 结构静力试验时，安装在结构上的仪表，要求刚度小，不影响被测结构的工作性能 （V ）5. 测量结构振动时，安装在结构上的振动传感器的质量应尽可能小，才能不影响结构的振动特性 （X ）三. 简答题1. 试述测量挠度有哪几种仪器（方法）？ 答：①百分表及挠度计；②电子百分表；③电阻应变式位移传感器；④差动变压器式位移传感器；⑤刻度尺与水准仪 4. 怎样确定承载力极限荷载实测值？ 答：①当在规定的荷载持载时间内出现上述承载力检验标志之一时， 应将本级荷载与前一级荷载的平均值做为承载力检验荷载实测值②如果在规定的荷载持载时间结束后出现上述检验标志之一时，应将本级荷载做为承载力检验荷载实测值5. 一个截面对称的受弯构件，如图所示，用电阻应变仪测量截面应变变化规律试拟定一个测试方案答：①在梁的一个截面上等距离地贴 5—7个电阻应变片作工作片，如左图所示;②另取与梁同一材料的试块作补偿块，贴一片电阻应变片作补偿片；③补偿片依次与工作片组成半桥测点，测出各点应变;6. 测定结构的动力特性的方法有哪几种？.答：①自由振动法；②共振法；③脉动法7. 低周反复加载试验的目的是什么？答：.用静力加载方法来近似模拟地震作用， 获得结构构件超过弹性极限后的荷载变形工作性能 （恢复力特性）和破坏特征，也可以用来比较或验证抗震构造措施的有效性和确定结构的抗震极限承载能力。
进而为建立数学模型，通过计算机进行结构抗震非线性分析服务，为改进现行抗震设计方法 和修订设计规范提供依据8. 一根承受均布荷载的简支梁，要求最大挠度 （5 ql4)384 EI相似设计试验模型设已经确定Se =1 ； Si - ； Sq = 1,简述求 Sf10的过程答案：①按公式求相似判据 n :5 ql4384 EI由上式可得:ql4384fEI②将相似判据换算成相似指标，并令其为i，即:3.贴电阻片处的应变为1500ye，电阻片的灵敏系数 K=2.0，在这个电阻片上应产生的电阻变化率应是(0.3% )4.下列，（.磁检测法）可测出钢筋位置SqSf SESl③确定相应的相似常数：材料相同Se 二1 ； 均布荷载q相同Sq =1 ；则可求得：Sf =1试卷代号：1142中央广播电视大学2009— 2010学年度第二学期“开放本科”期末考试建筑结构试验试题一、选择题（每小题3分，共45分）1. 建筑结构模型试验的优点，做如下表述中， （能表达实体的一切特征 ）是不对的2.(电液伺服作动器）和控制系统可以完成结构静荷试验、结构动荷试验、结构低周疲劳和模拟地震试验等等w、结构试验分析5. 结构试验包括（I 、n、皿、w ）等主要环节。
I、结构试验设计 n、结构试验准备皿、结构试验实施6. 下列钢筋混凝土结构的承载力极限标志中， （跨中最大挠度达到跨度的1/60 ）条不正确7．疲劳试验过程中要进行四种形式的试验 （ A ．预加载 ） 的加载值为最大荷载的 20%，以消除支座等连接件之间的不良接触，检查仪器工作是否正常 8．在结构抗震动力试验中， （ B ．采用地震模拟振动台 + ） 加载方法既能较好地模拟地震又易于实现9．下列， （ 验证结构计算理论的假定 ）不属于生产检验性试验10．通过 （重物加载 ）这种方式可以实现均布荷载的加载，也可以使用料盘实现集中荷载的加载11．在轴向拉压状态下， （ 测量应变片互相补偿的半桥测试方案 ） 布置应变片的形式和测量桥路的特点是：消除了温度影响，使用的应变片较少，测量灵敏度提高 了 （l+v）倍，不能消除偏心荷载的影响12. 下列， （回弹法与推出法 ） 测定方法属于砌体强度的间接测定法13. 相似第一定理：若两个物理现象相似，则相似指标必为 1；或者相似判据相等，且为常数相似第一定理是相似的 （必要条件 ） 14. 用（ 自由振动法 ） 得到的频率和阻尼均比较准确，但只能测出基本频率。
15. 受弯构件的斜截面疲劳破坏标志有（n、皿、w ）°n.与临界斜裂缝相交的主筋疲劳断裂皿，与临界斜裂缝相交的腹筋疲劳断裂w,混凝土剪压疲劳破坏二、 判断题（每小题3分，共15分将判断结果填入括弧，以“表示 正确，以X表示错误）1. 在“钢筋混凝土结构”及“砖石结构”课程中讲到的试验研究绝大多数是用模型试验做出来的 （V）2. 被测物理量的单位变化引起测试系统输出值变化量的大小称为灵敏度，灵敏度的表示方法是：输出量与被测物理量之比 （V ）3．移动荷载作用下结构所产生的动挠度往往比静挠度大 （V ）4．动荷加载的方式有：重物加载、惯性力加载、激振器加载、爆炸加载、液压加载 （ X ）5．研究结构在荷载作用下的弹性、弹塑性直至破坏各阶段全过程的工作性能，应取强度模型进行试验 （ V ）三、 简答题（共 40分）1．结构试验按试验的目的、对象、荷载性质、试验场所以及试验持续时间可将结构试验分为哪几类？（ 7 分）答：结构试验按试验的目的、对象、荷载性质、试验场所以及试验持续时间可将结构试验分为生产检验性试验和科学研究性试验；真型试验与模型试验；静力试验与动力试验；短期荷载试验与长期荷载试验。
2．电阻应变测量方法的主要特点如何？（ 7分）答：电阻应变测量方法的主要特点：测量灵敏度高；标距小；滞后小；在复杂的环境中也可以完成应变测量3．建筑结构试验设计包括哪些内容？（ 7 分）答：建筑结构试验设计内容包括：试件设计，试验加载设计，试验观测设计，试验误差控制措旅和试验安全措施等内 容4．静力试验最大优点是什么？（ 7分）答：静力试验的最大优点是所有加载设备相对简单，荷载逐级施加，可以停下来仔细观测结构变形，给人一明晰的破坏概念 5．动力试验包括哪些试验？（ 6分）答：动力试验包括振动试验和疲劳试验6．什么是结构试验的加载制度？它包括哪些内容？（ 6 分）答：结构试验加载制度是指结构试验进行期间控制荷载与加载时间的关系它包括加载速度的快慢、加载时间间歇的长短、分级荷载的大小和加载、卸载循环的次数等试卷代号： 1142中央广播电视大学 2009-201（） 学年度第一学期“开放本科”期末考试建筑结构试验 试题一、 选择题（每小题 3分，共 45分）1．“钢筋混凝土结构”及“砖石结构”课程中讲到的试验绝大多数是用 （模型试验 ） 做出来的2. 电液伺服作动器和控制系统可以完成 （I 、n、皿、w ）等。
I、结构静载试验 n、结构动载试验皿、结构低周期疲劳试验 w、模拟地震试验3. 贴电阻片处的应变为 500p.e，电阻片的灵敏系数 K=2.0,在这个电阻片上应产生的电阻变化率应是下列哪一个？ （C . 0. 1%） 4．下列哪种方法可测出钢筋腐蚀 ?（ 电位差法 ）5．用量纲分析法进行结构模型设计时，下列 （应力仃）个量纲不属于基本量纲6．下列钢筋混凝土结构的承载力极限标志中， （主筋端部相对混凝土滑移达 0. Imm ） 条不正确7．疲劳试验过程中要进行四种形式的试验 （ 破坏试验 ） 的加载情况有两种：第一种加载情况是继续做疲劳试验直至破坏，构件出现疲劳极限标志；第二种是做静载破坏试验，得到疲劳后的承载力极限荷载8．把计算机分析和恢复力实测结合起来的半理论半经验的非线性地震反应分析方法，称为 （拟动力试验 ） 9．按试验的目的可将建筑结构试验分为 （生产检验性试验和科学研究性试验 ） 10.施加均布荷载的方法有 （ 气压加载和重物加载 ） 11．在轴向拉压状态下， （外设补偿片的半桥测试方案 ） 布置应变片的形式和测量桥路的特点是：消除了温度的影响，使用的应变片较少，不能消除偏心荷载的影 响和不能提高测量灵敏度。
12．下列 （ 扁顶法与原位单砖双剪法 ） 测定方法属于砌体强度的直接测定法13．下列 （ 试件制作与安装 ） 不包括在建筑结构试验设计内容之内14．（ 脉动法 ） 是测量实际结构动力特性的一种实用方法15.受弯构件的正截面疲劳破坏标志有 （I、n ）丨.纵向主筋疲劳断裂n.受压区混凝土疲劳破坏二、 判断题（每小题3分，共15分将判断结果填入括弧，以V表示正确，以x表示错误）1. 绝大多数试验都是短期荷载试验，这种试验与结构实际工作状况完全相同 （X ）2. 用拔出法测定混凝土强度等级是一种非破损检测方法 （X ） 3. 在动力反复荷载作用下，结构的强度要比静力低周反复加载提高 10%以上X ）4. 动荷加载的方式有：惯性力加载、激振器加载、爆炸加载、液压加载 （V ）5. 研究结构在荷载作用下的弹性、弹塑性直至破坏各阶段全过程的工作性能，应取弹性模型进行试验 （X）三、简答题（共40分）1. 静力试验最大优点是什么？（ 7分）答：静力试验的最大优点是所有加载设备相对简单，荷载逐级施加，可以停下来仔细观测结构变形，给人一明晰的破坏概念2. 试述测量挠度有哪几种仪器（方法） ？（7分）答：①百分表及挠度计；②电子百分表；③电阻应变式位移传感器；④差动变压器式位移传感器；⑤刻度尺与水准仪。
3. 结构试验时分级加（卸）荷载的目的是什么？ （ 7分）答：结构试验时分级加（卸）荷载的目的，主要是为了便于控制加（卸）载速度和观察荷载与变形的关系，也为了统一各点加载的步调和为读取各种数据提供所必须的时间4. 电阻应变测量方法的主要特点如何？（ 7分）答：电阻应变测量方法的主要特点：测量灵敏度高，标距小，滞后小，在复杂的环境中也可以完成应变测量5. 动力试验包括哪些试验？ （ 6分）答：动力试验包括振动试验和疲劳试验 6.应变测量主要有哪几种方法？ （ 6分）答：应变测量主要有：电阻应变测量方法; 手持式应变仪测量方法与振弦式应变计测量方法试卷代号：1142中央广播电视大学2008--2009学年度第二学期“开放本科”期末考试建筑结构试验试题 一、选择题（每小题3分共45分）1.下列（服役结构的可靠性鉴定）不属于科学研究性试验2.3.电液伺服作动器和控制系统可以完成 （.I、n、皿、 贴电阻片处的应变为1000■:，电阻片的灵敏系数iv）等1 .结构静载试验n.结构动载试验皿.结构低周期疲劳试验K=2 0,在这个电阻片上产生的电阻变化率应是 （0 . 2 % ）W.模拟地震试验4.下列（电位差法）方法可测出钢筋腐蚀。
5.用量纲分析法进行结构模型设计时，下列应力盯）量纲不属于基本量纲6.下列钢筋混凝土结构的承载力极限标志中,（主筋端部相对混凝土滑移达 0. imm ）条不正确7.疲劳试验过程中要进行四种形式的试验疲劳试验）首先调整最大、最小荷载，待稳定后开始记数，直到需做静载试验的次数在运行过程中，需要做动态（拟动力试验）挠度与动应变测量8. 把计算机分析和恢复力实测结合起来的半理论半经验的非线性地震反应分析方法，称为9. （ A .液压加载）能实现多点同步加载，在建筑结构试验中是理想的加载方法之一，它不但可以对建筑结构物施加静荷载，也可施加动荷载10. 施加均布荷载的方法有（气压加载和重物加载）11. 在轴向拉压状态下，（测量应变片互相补偿的全桥测试方案 ）布置应变片的形式和测量桥路的特点是：消除了温度影响，也消除了偏心荷载的影响，测量灵敏度提高了 2（l+v）倍，使用的应变片较多12. 下列（扁顶法与原位单砖双剪法’）测定方法属于砌体强度的直接测定法13. 二定理表述如下：如果一个物理现象可由 n个物理量构成的物理方程式描述，在 n个物理量中有k个独立的物理量，则该物理现象也可以用这些量组成的 （n 一k志）个无量纲群的关系来描述。
二定理是相似的（判据存在定理）14. （脉动法）是测量实际结构动力特性的一种实用方法15. 当（配筋率过低或倒T形截面时）时，可能发生受弯构件疲劳破坏标志的受压区混凝土疲劳破坏判断题1 .动力试验包括振动试验和疲劳试验 + （ V ）10%以上X ）2. 用拔出法测定混凝土强度等级是一种非破损检测方法 （ X）3. 在动力反复荷载作用下，结构的强度要比静力低周反复加载降低4. 惯性力加载、激振器加载、爆炸加载、液压加载属于动荷加载方式 （ V ）5. 板、壳一般只承受压力，承载力标志是混凝土被压坏 （ V ）三、简答题（共40分）1. 静力试验最大优点是什么？（7分）答：静力试验的最大优点是所有加载设备相对简单，荷载逐级施加，可以停下来仔细观测结构变形，给人一明晰的破坏概念2. 试述测量挠度有哪几种仪器（方法）?（7分）答：①百分表及挠度计；②电子百分表；③电阻应变式位移传感器；④差动变压器式位移传感器；⑤刻度尺与水准仪3. 什么是结构试验的加载制度 ？它包括哪些内容？（7 分）答：结构试验加载制度是指结构试验进行期间控制荷载与加载时间的关系它包括加载速度的快慢、加载时间间歇的长短、分级荷载的大小和加载、卸载循环的次数等 a -4. 动力试验包括哪些试验？（6分）答：答：4 . （6分）答：动力试验包括振动试验和疲劳试验 5 .试述测量应变有哪几种仪器（方法）?（6分）答：①电阻应变计；②手持式应变计；③振弦式应变计6. 结构试验时分级加（卸）荷载的目的是什么？（7分）答：结构试验时分级加（卸）荷载的目的，主要是为了便于控制加 （卸）载速度和观察荷载与变形的关系，也为了统 一各点加载的步调和为读取各种数据提供所必须的时间 试卷代号：1142中央广播电视大学2008--2009学年度第一学期“开放本科，，期末考试建筑结构试验试题一、 选择题（每小题3分。
共45分）1建筑结构模型试验的优点，做如下表述， （制作复杂，技术要求高 ）是不对的2 -（.电液伺服作动器 ）和控制系统可以完成结构静荷试验、结构动荷试验、结构低周疲劳和模拟地震试验等等3 •贴电阻片处的应变为 2000 g &，电阻片的灵敏系数 K=2.0，在这个电阻片上应产生的电阻变化率应是 （0 .3% ）4. 下列（磁检测法）方法可测出钢筋位置5. 结构试验前，应进行预载，以下（预应力混凝土结构预载值可以超过开裂荷载计算值 ）条不当6. 下列钢筋混凝土结构的承载力极限标志中， （跨中最大挠度达到跨度的I /60 ）条不正确7. 疲劳试验过程中要进行四种形式的试验 （静载试验）的最大荷载按正常使用的最不利组合选取8. 在结构.抗震动力试验中，（采用地震模拟振动台）加载方法既能较好地模拟地震又易于实现9. （静力试验）的最大优点是所有加载设备相对简单，荷载逐级施加，可以停下来仔细观测结构变形，给人一明晰的破坏概念10. 通过（重物加载）这种方式可以实现均布荷载的加载，也可以使用料盘实现集中荷载的加载"•在轴向拉压状态下，（.外设补偿片的半桥测试方案 ）布置应变片的形式和测量桥路的特点是；消除了温度的影响’也消除了偏心荷载的影响，桥路测量灵敏 度提高一倍，但使用的应变片较多。
12 •下列（回弹法与推出法 ）测定方法属于砌体强度的间接测定法13 •相似第三定理：如果相似指标为 I或相似判据相等且其它单值条件（边界条件、初始条件等）相同，则两现象必相似相似第三定理是相似的 （充分条件）14 -用（自由振动）得到的频率和阻尼均比较准确，但只能测出基本频率15 •‘钢筋与混凝土锚固 ’的疲劳破坏常发生在采用热处理钢筋、冷拔低碳钢丝、钢绞线配筋的预应另混凝土结构中二、 判断题（每小题3分，共15分将判断结果填入括弧以“表示 /E确，以X表示错误）1 •生严检验性试验一般使用的是模型试验 （ X ）2•被测物理量的单啤变化引起测试系统输出值变化量的大小称为灵敏度，灵敏度的表示方法是：输出量与被测物理量之比 （V ）3•移动荷载作用下结构所产生的动挠度往往比静挠度小 （X ）4-动荷加载的方式有：重物加载、惯性力加载、激振器加载、爆炸加载、液压加载 （X ）5•受压、小偏心受压的承载力检验标志，是混凝土被压坏，受拉钢筋被拉断 （ X ）三、 简答题（共40分）1. 什么是低周期反复加载试验 ？（7分）答：它是用周期性的反复的静力荷载施加于结构上，研究结构抗震强度的一种静力试验，称为低周期反复加载试验，也称为伪 静力试验2. 电阻应变测量方法的主要特点如何 ？（7分）答。
电阻应变测量方法的主要特点：测量灵敏度高；标距小；滞后小；在复杂的环境中也可以完成应变测量3. 在进行结构模型设计时，确定相似条件的方法有哪两种 ？（6分）答：确定相似条件的方法有方程式分析法和量纲分析法两种4. 静力试验最大优点是什么？（7分）答：，静力试验的最大优点是所有加载设备相对简单，荷载逐级施加，可以停下来仔细观测结构变形，给人一明晰的破坏概念5. 试述测量挠度有哪几种仪器（方法）?（6分）答：①百分表及挠度计；②电子百分表；③电阻应变式位移传感器；④差动变压器式位移传感器；⑤刻度尺与水准仪6. 什么是结构试验的加载制度 ？它包括哪些内容？（7 分）答：结构试验加载制度是指结构试验进行期间控制荷载与加载时间的关系它包括加载速度的快慢、加载时 间间歇的长短、分级荷载的大小和加载、卸载循环的次数等试卷代号：1142中央广播电视大学2007--2008学年度第二学期“开放本科"期末考试建筑结构试验试题一、选择题（每小题3分.共45分）1. 建筑结构模型试验的优点，做如下表述， （能表达实体的一切特征 ）是不对的2. 下列（激振器加载）方法属于动荷加载方法3. 贴电阻片处的应变为1500 ! I ,电阻片的灵敏系数 K=2 0,在这个电阻片上产生的电阻变化率应是 （0 . 3% ）。
4. 用非破损检测混凝土强度等级，（用钻芯法测定混凝土强度等级 ）是不当的5. 结构试验包括（I、n、皿、w ）等主要环节1 .结构试验设计 n.结构试验准备皿.结构试验实施 w.结构试验分析6. 下列钢筋混凝土结构的承载力极限标志中， （受拉主筋重心处裂缝宽度达到 2. 0mm ）条不正确7. 疲劳试验过程中要进行四种形式的试验 （预加载）的加载值为最大荷载的20%以消除支座等连接件之间的不良接触，检查仪器工作是否正常8. 下列（能与任一次确定性的非线性地震反应结果相比 ）不是低周反复试验的优点9. 下列（验证结构计算理论的假定）不属于生产检验性试验10. （滚动铰支座）允许结构在支承点处横方向上自由移动，支反力的作用方向是在接触点处公共法线上，并指向试验结构11. 在轴向拉压状态下，（测量应变片互相补偿的半桥测试方案 ）布置应变片的形式和测量桥路的特点是：消除了温度影响，使用的应变片较少，测量灵敏度提高 了（1+u）倍，不能消除偏心荷载的影响12. （回弹法）是在结构和构件混凝土抗压强度与混凝土材料表面的硬度相关基础上建立的一种检测方法13. 相似第一定理：若两个物理现象相似，则相似指标必为 1;或者相似判据相等，且为常数。
相似第一定理是相似 （必要条件）14. 下列各项特性（动力的大小和方向）不是结构的动力特性15. '受弯构件的斜截面疲劳破坏标志有 （n、皿、w ） n.与临界斜裂缝相交的主筋疲劳断裂皿.与临界斜裂缝相交的腹筋疲劳断裂 w.混凝土剪压疲劳 破坏二、 判断题（每小题3分共15分将判断结果填入括弧以"表示正确，以X表示错误 ）1. 在“钢筋混凝土结构”及“砖石结构”课程中讲到的试验研究绝大多数是用模型试验做出来的 （V ）2. 被测物理量的单位变化引起测试系统输出值变化量的大小称为灵敏度，灵敏度的表示方法是：输出量与输入量之比 （ X ）3. 移动荷载作用下结构所产生的动挠度往往比静挠度大 （V ）4. 静荷加载的方法有：重物加载、机械式加载、气压加载、爆炸加载、液压加载 （V ）5. 研究结构在荷载作用下的弹性、弹塑性直至破坏各阶段全过程的工作性能，应取强度模型进行试验 （V）三、 简答题（共40分）1. 结构试验按试验的目的、对象、荷载性质、试验场所以及试验持续时间可将试验分为哪几类 ？（7分）答：结构试验按试验的目的、对象、荷载性质、试验场所以及 试验持续时间可将试验分为生产检验性试验和科学研究性试验；真型试验与模型试验；静力试验与动力试验；短期荷载试验与长期荷载试验。
2. 应变测量主要有哪几种方法 ？（6分）答：6变测量主要有：电阻应变测量方法；手持式应变仪测量方法与振弦式应变量方法3. 建筑结构试验设计包括哪些内容 ？（7分）答：建筑结构试验设计内容包括：试件设计，试验加载设计，试验观测设计，试验误差控制措施和试验安全措施等内容4. 什么是低周期反复加载试验 ？（7分）答：它是用周期性的反复的静力荷载施加于结构上，研究结构抗震强度的一种静力试验，称为低周期反复加载试验，也称为伪 静力试验5. 电阻应变测量方法的主要特点如何 ？（7分）答：电阻应变测量方法的主要特点：测量灵敏度高；标距小；滞后小；有复杂的环境中也可以完成应变测量 ’6. 在进行结构模型设计时，确定相似条件的方法有哪两种 ？（6分）答：确定相似条件的方法有方程式分析法和量纲分析法两种试卷代号：1142中央广播电视大学2007--2008学年度第一学期“开放本科”期末考试土木工程专业 建筑结构试验试题一、 选择题（每小题3分，共45分）1. “钢筋混凝土结构”及“砖石结构”课程中讲到的试验绝大多数是用 （模型试验）做出来的2. （液压加载）能实现多点同步加载，在建筑结构试验中是理想的加载方法之一，它不但可以对建筑结构物施加静荷载，也可施加动荷载。
3. （ 电液伺服加载系统）具有频响快，灵敏度高，控制精度好，适应性强等优点，在建筑结构试验中得到广范应用4. 施加均布荷载的方法有（气压加载和重物加载 ）5. 贴电阻片处的应变为500」；，电阻片的灵敏系数K=2.0，在这个电阻片上应产生的电阻变化率应是下列哪一个 ?（ 0 . 1% ）6. 在轴向拉压状态下，（测量应变片互相补偿的全桥测试方案 ）布置应变片的形式和测量桥路的特点是：消除了温度影响，也消除了偏心荷载的影响，测量灵敏 度提高了 2（1+V）倍，使用的应变片较多7. （钻芯法）的优点是直观可靠地检测结构和构件混凝土的内部缺陷或强度指标，其缺点是对原结构会造成局部损伤，所以，它只作为抽检结构和构件混凝土抗压强度、内部混凝土强度的均匀性或缺陷的方法8. 下列（扁顶法与原位单砖双剪法 ）测定方法属于砌体强度的直接测定法9. 用量纲分析法进行结构模型设计时，下列 （应力二）个量纲不属于基本量纲10. 兀定理表述如下：如果一个物理现象可由 n个物理量构成的物理方程式描述，在 n个物理量中有k个独立的物理量，则该物理现象也可以用这些量组成的 （n--k）个无量纲群的关系来描述。
兀定理是相似的（判据存在定理）II :用下列四种量测方法测量梁的正截面裂缝宽度， （取受拉主钢筋重心处的最大裂缝宽度 ）种最标准12. （脉动法）是测量实际结构动力特性的一种实用方法13. 疲劳试验过程中要进行四种形式的试验 （破坏试验）的加载情况有两种：第一种加载情况是继续做疲劳试验直至破坏，构件出现疲劳极限标志；第二种是做 静载破坏试验，得到疲劳后的承载力极限荷载14. 受弯构件的疲劳破坏标志为受压区混凝土疲劳破坏时，这是当 （配筋率过高或倒T形截面时）可能发生15. （低周反复加载试验）试验结果通常是由荷载一一变形的滞回曲线以及有关参数来表达二、 判断题（将判断结果填入括弧，以V表示正确以X表示错误每小题 3分共15分）1. 绝大多数试验都是短期荷载试验，这种试验与结构实际工作状况完全相同 （V ）2. 动荷加载的方式有：惯性力加载、激振器加载、爆炸加载、液压加载 （ V ）3. 采用超声穿透波检测钢材和焊缝缺陷的方法称为超声脉冲穿透法，是一种局部破损检测方法 （ X ）4. 板、壳一般只承受压力，承载力标志是混凝土被压坏 （ V ）5. 在动力反复荷载作用下，结构的强度要比静力低周反复加载提高 10%以上。
X ）三、 简答题（共40分）1. 动力试验包括哪些试验？（6分）答：动力试验包括振动试验和疲劳试验 2．为什么说“液压加载在建筑结构试验中是理想的加载方法之一” ?（6 分） 答：液压加载在建筑结构试验中是理想的加载方法之一，它不但可以对建筑结构物施加静荷载，也可施加动荷载液庄加载的原理清晰，加载设备操作简单方便、安全可靠，能产生较大的荷载，而且荷载容易控制准确稳定，并能实现多点同步加载，是目 前建筑结构试验应用最广技术先进的加载方法之一3 .试述测量应变有哪几种仪器（方法）？（6分）答：①电阻应变计；②手持式应变计；③振弦式应变计4．回弹法测定结构和构件混凝土强度的依据是什么 ?（6 分） 答：回弹法测定结构和构件混凝土强度的依据是：回弹值与混凝土抗压强度间的相关性，这种相关性是以基准测强曲线或经验公式的形式给出的5．结构试验时分级加 （卸）荷载的目的是什么 ?（6分）答： 结构试验时分级加 （卸）荷载的目的，主要是为了便于控制加 （卸）载速度和观察荷载与变形的关系，也为了统一各点加载的步调和为读取各种数据提供所必须的时间6．钢筋混凝土梁受拉主筋的应力可用哪两种方法测量 ?（5 分）答： 钢筋混凝土梁受拉主筋的应力可用两种方法测量：一种是预埋电阻应变片法，另一种是在混凝土的表面预留孑 L 洞（或称窗口 ）7. 何谓激振？使结构产生自由振动的激振方法有哪几种 ？（5分）答：激振就是对结构施加振动荷载。
使结构产生自由振动的激振方法有：①初位移法；②初速度法《建筑结构试验》综合练习一、选择题1用量纲分析法进行结构模型设计时，下列哪一个量纲不属于基本量纲？（ 应力2．下列钢筋混凝土结构的承载力极限标志中，哪一条不正确？（ 跨中最大挠度达到跨度的 1／60 ）3．建筑结构的模型试验的优点，做如下表述中，哪一点是不对的？（ 制作复杂，技术要求高 ）4．在结构抗震动力试验中，下列何种加载方法既能较好地模拟地震又容易实现？（ 采用地震模拟振动台 ）5. 贴电阻片处的应变为 2000 g &，电阻片的灵敏系数 K = 2. 0,在这个电阻片上应产生的电阻变化应是下列哪一个？ （ 0. 4% ）6．测量下列截面的内力值，哪一种应变计布置不符合测量要求？（ D 测轴力与弯矩 （N,M x,My） ）7 .钢筋混凝土梁受集中荷载作用，按下图各截面的测点布置，哪一组应变测点可测得截面上 Mmax产生的正应力及其分布规律？（ ③ ）8. 下列是钢筋混凝土构件在低周反复荷载作用下恢复力特性试验得到的四种滞回曲线，试问哪一个图形是不发生剪切破坏的受弯构件的试验结果？ （ A）取受拉主钢筋重心处的最大裂缝宽度9. 用下列四种量测方法测量梁的正截面裂缝宽度，哪一种最标准？（10. 结构试验前，应进行预载，以下哪一条不当？（预应力混凝土结构预载值可以超过开裂荷载计算值二、判断题（每小题 4分，共20分）下列论述，对的画V，错误的画x（评分标准：判断对的得4分，判断错误不扣1.结构静力试验加载分级是为了便于观察变形与荷载的关系。
V)2.研究结构在荷载作用下的弹性、弹塑性直至破坏各阶段全过程的工作性能，应取弹性模型进行试验3.移动荷载作用下结构所产生的动挠度往往比静挠度大 （ V ）4.结构静力试验时，安装在结构上的仪表，要求刚度小，不影响被测结构的工作性能V )5.测量结构振动时，安装在结构上的振动传感器的质量应尽可能大，才能不影响结构的振动特性x)三、简答题（每小题 5 分，共 40 分）1.试述测量应变有哪几种仪器（方法）? 答：①电阻应变计；②手持式应变计；③振弦式应变计2. 生产检验性试验，荷载如何分级？答：生产检验性试验，荷载的分级：①达到标准荷载之前，每级加载值不应大于标准值的20%, —般分五级加至标准荷载；②标准荷载之后，每级不宜大于标准荷载的10%;③当加载至破坏荷载计算值的 90%后，每级应取不大于承载力检验荷载值的5%逐级加荷至结构破坏；④对于钢筋混凝土或预应力构件，加载到开裂荷载的90%后，应改为不大于标准值的 5%施加，直至第一条裂缝出现，开裂后再恢复到正常加载程序3. 静力试验中，各级荷载下的恒载持续时间是如何规定的？ 答：①混凝土结构的级间停留时间不得少于 10〜15min，钢结构取10min,砌体和木结构也可参照执行。
②在正常使用极限状态标准荷载作用下的持续时间不应少于 30m in,钢结构也不宜少于30m in,砌体为30mi n的6倍；木结构不小于24小时；拱式砖石结构或混凝土结构不小于72小时③对于预应力混凝土构件，在开裂荷载下应持续 30min（检验性构件不受此限制）如果试验荷载达到开裂荷载计算值时，试验结构已经出现裂缝，则开裂试验荷载不必持续作用④对于采用新材料、新工艺、新结构形式的结构构件，或跨度较大 （大于12m）的屋架、桁架等结构构件，为了确保使用期间的安全，要求在正常使用极限状态短期试验荷载作用下的持续时间不宜少于 12h，在这段时间内变形继续增长而无稳定趋势时，还应延长持续时间直至变形发展稳定为止4. 怎样确定承载力极限荷载实测值？ 答：①当在规定的荷载持载时间内出现任一种承载力检验标志时， 应将本级荷载与前一级荷载的平均值做为承载力检验荷载实测值②如果在规定的荷载持载时间结束后出现上述检验标志之一时，应将本级荷载做为承载力检验荷载实测值5. 一个截面对称的构件， 承受弯矩与轴力共同作用， 如图所示， 用电阻应变仪测量弯矩引起的最大应变 试拟定一个测试方案， 并列出应变仪读数与实际应变的关系？ 答：①再一截面应变最大处对称地贴两片电阻应变片，如图所示；②按半桥连接，受拉应变片接A、B端，受压应变片接B C端；③二-2；-r6. 测定结构的动力特性的方法有哪几种？ 答：①自由振动法；②共振法；③脉动法7. 低周反复加载试验的目的是什么？ 答：①用静力加载方法来近似模拟地震作用，获得结构构件超过弹性极限后的荷载变形工作性能 （恢复力特性）和破坏特征，②也可以用来比较或验证抗震构造措施的有效性和确定结构的抗震极限承载能力。
③进而为建立数学模型，通过计算机进行结构抗震非线性分析服务，为改进现行抗震设 计方法和修订设计规范提供依据8. 一根承受均布荷载的简支梁，要求最大挠度 （丄磴）相似设计试验模型设已经确定SE「； S|」；sr 1,简述求Sq的过程384 EI10 q答：①按公式求相似判据 n：5 ql4384 EI由上式可得:Ji =ql4384fEI②将相似判据换算成相似指标，并令其为 1，即:Sq S|4sf seS|4=1二1 ；则可求得：sq二1③确定相应的相似常数：材料相同 sE =1;最大挠度相同Sf问答题：1简述生产检验性试验与科学研究性试验各自的试验目的？ 答：（1）生产检验性试验以直接生产为目的它以实际建筑物或结构构件为试验检验对象，经过试验对试验对象或以试验对象为代表的一批构件做出技术结论 2）科学研究性试验的目的是验证结构计算的各种假定、发展新的设计理论、改进设计计算方法、修改和制定各种规范，为发展和推广新结构、新材料和新工艺提供理论和试验的依据2. 按照试验的目的、对象、荷载性质和荷载持续时间分类，可将建筑结构试验分别分为哪几类？ 答：按照试验的目的、对象、荷载性质和荷载持续时间分类，可将 建筑结构试验分别分为生产检验性试验与科学研究性试验；真型试验与模型试验；静力试验与动力试验；短期荷载试验与长期荷载试验。
3. 真型试验与模型试验的试验对象分别是什么？ 答：真型试验的试验对象是实际结构（或构件）或者按实际结构（或构件）足尺寸复制的结构（或构件）模型试 验的试验对象是仿照真实结构并按一定比例复制而成的试验代表物，它具有真实结构的全部或部分特征，是比真实结构尺寸小得多的缩尺结构4. 解释下列名词：丧失承载力、承载力极限标志 答：构件承载力达到极限状态，称为丧失承载力；当构件丧失承载能力时，由于受力形式不同，呈现不同的破坏 形态，称为承载力极限标志5. 为什么说 液压加载在建筑结构试验中是理想的加载方法之一 ”？答：液压加载在建筑结构试验中是理想的加载方法之一，它不但可以对建筑结构物施加静荷载， 也可施加动荷载液压加载的原理清晰，加载设备操作简单方便、安全可靠，能产生较大的荷载，而且荷载容易控制准确稳定，并能实现多点同步加载，是目前建筑 结构试验应用最广技术先进的加载方法之一6．惯性力加载有哪两种加载方式？简述这两种方式的加载过程 答：惯性力加载有两种加载方式：初始位移加载法与初速度加载法初始位移加载法是对结构或构件施加荷载，使其产生变形，然后突然卸掉荷载，使结构或构件产生自由振动的方法。
初速度加载法就是首先使加载器具提高势能水平，然后释放加载器具的势能， 势能转变为动能，加载器具获得一定的速度后撞击试验结构，使结构获得冲击荷载7．荷载传递装置的功能是什么？列出两种常用的荷载传递装置 答：荷载传递装置的功能是将加载装置产生的作用力按试验荷载图式的要求正确地传递到试验结构上，有时在荷载传递过程中还具有荷载放大、荷载分配和荷载作用形式转换的功能常用的荷载传递装置有杠杆、卧梁和分配梁8．试件支承装置的作用和重要性如何？试件支承装置包括哪些？ 答：试件的支承装置是实现试验结构力边界条件及位移边界条件关键的试验装置之一，因此，在结构试验中只有正确地使用支撑装置，才能确保结构试验的顺利进行试件支承装置包括支座和支墩1．测量技术一般包括哪三个主要部分？ 答：测量技术一般包括下面三个主要部分： 1）测试方法； 2）测量仪器仪表； 3）误差分析2．何谓全桥测量？ 答：当惠斯顿电桥桥臂上的电阻全部是应变片时，且应变片的灵敏系数全部相等，此时称之为全桥测量 3．结构受弯曲作用情况，采用测量应变片互补的全桥测试方案，该方案的布片和测量桥路的特点是什么？ 答：结构受弯曲作用情况，采用测量应变片互补的全桥测试方案，该方案的布片和测量桥路的特点是：只有上下表面是相同温度场才能消除温度的影响，同时可消除轴向荷载的影响；如果结构的材料是均质的，中性轴是截 面的对称轴，测量结果是上下表面 4 点的应变平均值；桥路测量灵敏度提高了 4 倍；使用应变片较多。
4．使用应变片和应变仪进行建筑结构应变实际测量时应注意的事项有哪些？ 答： 使用应变片和应变仪进行建筑结构应变实际测量时应注意的事项有：应变片的保护；应变片灵敏系数对应变测量的影响；应变仪测量桥路对应变片的要求；长导线问题5．利用万用表检测粘贴应变片的内在质量时，需检测哪两个项目？ 答：1）检测应变片电阻栅的电阻值，测量阻值与应变片原来的阻值相差较大的为不合格，需铲除重新粘贴； 2）检测电阻栅与被测结构间的绝缘电阻，该绝缘电阻必须大于 20 兆欧，否则，在进行应变测量时，应变仪显示该测点的应变值是不稳定的应变值，需铲除重新粘贴6．超声波检测混凝土裂缝深度的基本原理是什么？ 答：超声波在混凝土传播过程中遇到裂缝，将产生反射、折射、绕射等物理现象，使超声波声时延长，根据声时的变化推测裂缝的深度这就是超声波检测混凝土裂缝深度的基本原理7．钢筋位置测定仪在检测混凝土内部钢筋的位置、钢筋直径和保护层厚度时有何优点？使用钢筋位置检测仪获得 最佳检测结果的条件是什么？答：钢筋位置测定仪在检测混凝土内部钢筋的位置、钢筋直径和保护层厚度时，不需要破坏混凝土保护层，就可以有效地达到测量的目的使用钢筋位置检测仪获得最佳检测结果的条件 是：混凝土结构和构件中的配筋稀疏，并距混凝土表面较近。
8．何谓拔出法？与钻芯法相比，拔出法有什么优点？ 答：拔出法是将金属锚固件固定在结构或构件混凝土中，然后将其拔出时测量拔出力的大小，再利用拔出力与混凝土抗压强度间的相关关系，推定结构和构件混凝土抗压强度的测试方法拔出法比钻芯法方便、省时、省力，测试经费用低，测试过程中结构和构件混凝土的损 伤范围较小1．试件设计时为什么要注意试件形状？当从整体结构中取出部分构件单独进行试验时，试件设计应注意什么？ 答：试件设计之所以要注意它的形状，主要是要在试验时形成和实际工作相一致的应力状态在从整体结构中取出部分构件单独进行试验时，必须注意其边界条件的模拟，使其能如实反映该部分结构构件的实际工作状 况2．采用模型试验时，为了保证模型试验所研究的物理现象与实物试验的同一现象是相似的，必需考虑哪些问题？ 答：采用模型试验时，为了保证模型试验所研究的物理现象与实物试验的同一现象是相似的，下列问题必需考虑：试验材料如何选择；试验参数如何确定；试验中应该测量哪些量；如何处理试验结果以及可以推广到 什么样的现象上去3．在进行结构模型设计时，确定相似条件的方法有哪两种？ 答：确定相似条件的方法有方程式分析法和量纲分析法两种。
4．什么是结构试验的加载制度？它包括哪些内容？为什么对于不同性质的试验要求制订不同的加载制度？ 答：结构试验加载制度是指结构试验进行期间控制荷载与加载时间的关系它包括加载速度的快慢、加载时间间歇的长短、分级荷载的大小和加载、卸载循环的次数等由于结构构件的承载能力和变形性质与其所受荷载作 用的时间特征有关，因此，对于不同性质的试验，必须根据试验的要求制订不同的加载制度5．预载的目的是什么？ 答：预载的目的有以下几点： 1）使试验各部位接触良好，进入正常工作状态，荷载与变形关系趋于稳定； 2）检验全部试验装置的可靠性； 3）检查全部观测仪表工作是否正常； 4）检查现场组织工作和人员的工作情况，起演习作用6．对于受弯构件，选取测量应变的截面应依据哪些原则？ 答：对于受弯构件，需按如下原则选取测量应变的截面： 1）弯矩最大处； 2）剪力最大处； 3）弯矩与剪力均较大处； 4）截面面积突变处； 5）抗弯控制截面（截面较弱且弯矩值较大处）； 6）抗剪控制截面（截面较弱且剪力值较大处）7．钢筋混凝土梁的试验观测的主要内容有哪些？ 答：钢筋混凝土梁的试验观测的主要内容有：挠度观测，转角测量，应变测量，裂缝。
