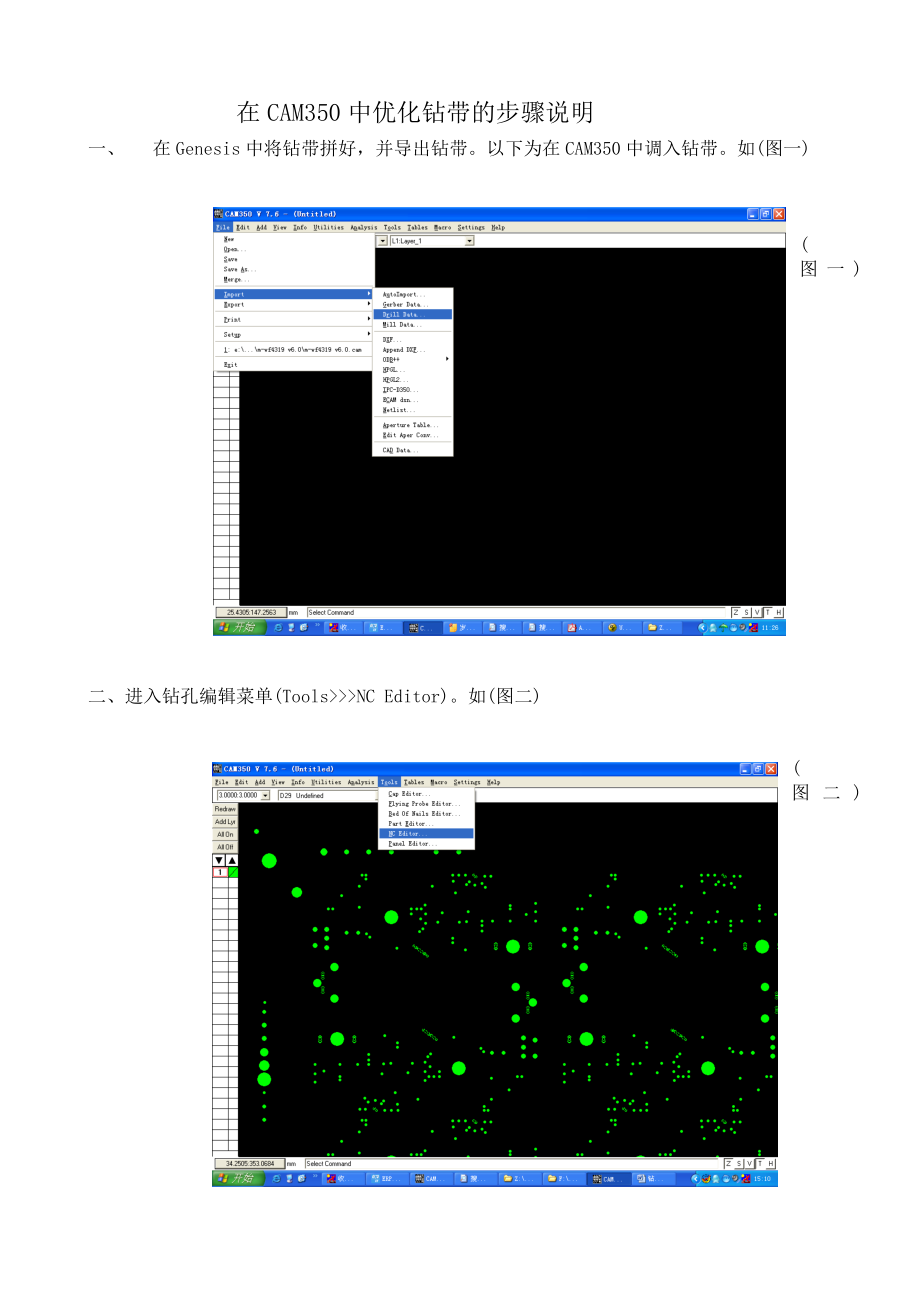

在CAM350中优化钻带的步骤说明一、 在Genesis中将钻带拼好，并导出钻带以下为在CAM350中调入钻带如(图一)图(图一)二、进入钻孔编辑菜单(Tools>>>NC Editor)如(图二)(图二) 三、进入Analysis>>>Check Drill, 对钻带进行钻孔间距检查在以下弹出的菜单中，将间距设定为0.25mm，并将菜单中Layers to Analyze下的层选上，如(图三)，检查后，不足0.25mm时，将其中的过孔适当移开，插件孔需征得客户同意后才能移开 (图三) 四、进入Utilities>>>Sort Drill Hits中对钻孔顺序进行优化，并在弹出的菜单中选择Scan X, 完成后点”OK”如图四、图五所示) (图四) (图五) 五、进入Edit>>>Change>>>Drill First/last中将每一把刀的收尾孔设置为最后钻出。
并再逐一选择每一把刀，并点击相应的钻孔如图六、图七) (图六) (图七)六、进入刀具表 (Tables>>>DrillTable_1) 中，在Display Order（显示顺序）中选择Export Order,然后选择Delete Tools,最后在弹出的菜单中选择Delete Unused,删除未使用的刀具，完成后点击Done 如图八、图九) (图八) （图九) 七、如需对同一大小的刀具进行合并，单击第六点图八中Combine Tools,在弹出的菜单中，左边Combine是指合并后的刀具大小，右边With Tools:是指合并前的刀具大小，完成后点Done。
如图十所示) (图十)八、以上二步完成后，点击“Export Order…”，在弹出的菜单中，选择Sart by Size,先按刀具大小排列,再将零位孔、销钉孔、喷锡挂孔刀具依次放到刀具表前面，而槽孔或扩孔、连孔的刀具放到刀具表的最后面，依此顺序调整刀具表的顺序,完成后点击“OK”按钮如图十一所示) （图十一）九、前六七八步完成后，必须按以下完成：点击Renumber Tools注意：点击前，第六步中Display Order(显示顺序)一定要选择Export Order，然后点击Renumber Tools(注:可以多点几次)完成后,点击OK按钮,关闭刀具表如图十一所示) （图十二）十、选择Info→Report→Nc Tool→Save，保存为“料号+T”文件。
注意：所有升级料号需按以上步骤生成T文件，不允许在前版本基础上修改！十一、用UltraEdit-32软件打开T文件,点击“列块模式”，共保留Tool#，Size，Total Hits三列，有A B板保留4列,孔数列可以单独修改,但前面Tool#，Size不可以修改！抬头要写明料号、日期、制作人简写及开料尺寸；有塞孔钻带或二钻时需再在T文件中加上刀具表，并注明塞孔铝片尺寸十二、输出钻带及钻带命名;点击File→Export→Drill Date,在弹出的菜单Export Path中填写输出路径名.将钻带命名为“料号+DRL”形式,如果有B板的话B板命名为“料号+DRB”形式.输出格式选Excellon 2, Absolute,3:3公制,Trailing格式如图十三所示)（图十三）注：用记事本打开钻带，如发现有以下情况时，则表明钻带是错误的： M48 M48METRIC,LZ 或者 METRIC,LZ T01C1.0 T01C1.0 T02C3.175 T03C2.5 T03C2.5 % % T01 T01 …… …… T03 T03 …… ……。
