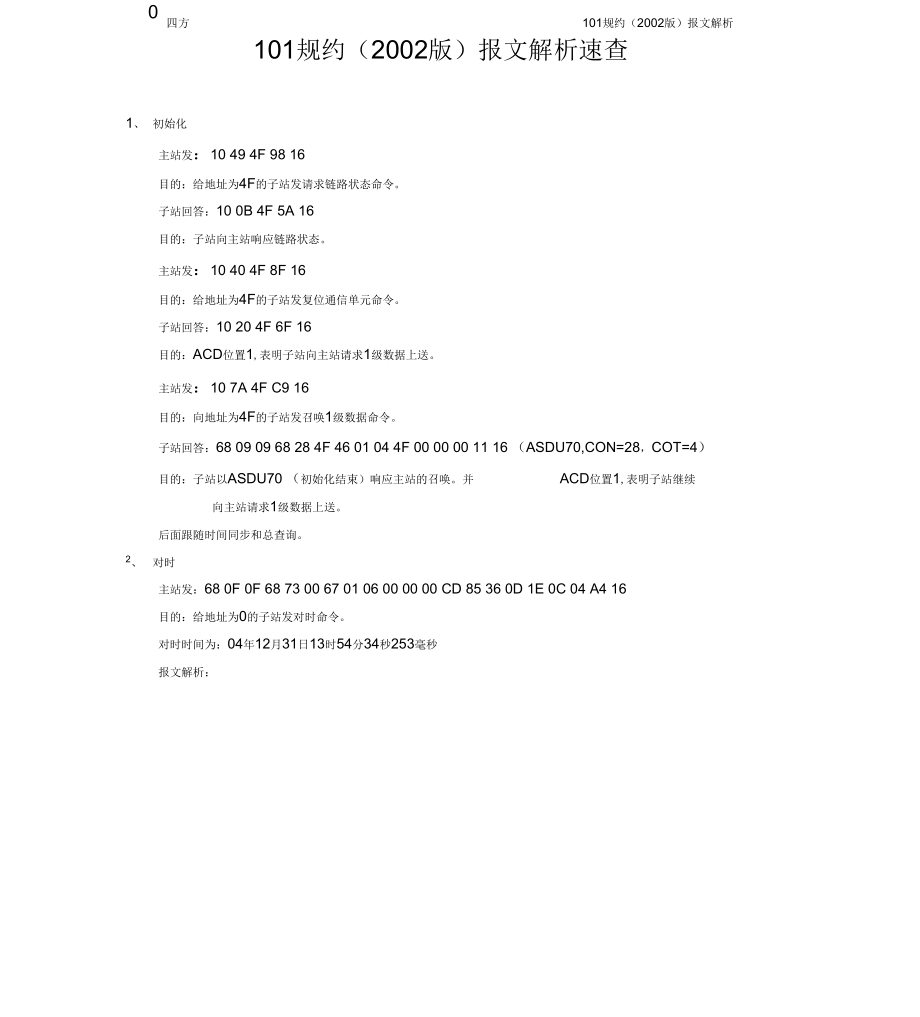

0 四方 101规约（2002版）报文解析101规约（2002版）报文解析速查1、 初始化主站发：10 49 4F 98 16目的：给地址为4F的子站发请求链路状态命令子站回答：10 0B 4F 5A 16目的：子站向主站响应链路状态主站发：10 40 4F 8F 16目的：给地址为4F的子站发复位通信单元命令子站回答：10 20 4F 6F 16目的：ACD位置1,表明子站向主站请求1级数据上送主站发：10 7A 4F C9 16目的：向地址为4F的子站发召唤1级数据命令子站回答：68 09 09 68 28 4F 46 01 04 4F 00 00 00 11 16 （ASDU70,CON=28，COT=4）目的：子站以ASDU70 （初始化结束）响应主站的召唤并 ACD位置1,表明子站继续向主站请求1级数据上送后面跟随时间同步和总查询2、 对时主站发：68 0F 0F 68 73 00 67 01 06 00 00 00 CD 85 36 0D 1E 0C 04 A4 16目的：给地址为0的子站发对时命令对时时间为：04年12月31日13时54分34秒253毫秒报文解析：680F0F687300670106000000CD85360D1E0C04A416长度（重复）控制域子站地址数据类型（ASDU方式）可变结构限定词传送原因毫秒（低）毫秒（高）分小时日月年校验码结束字符长度子站发：68 OF OF 68 80 00 67 01 07 00 00 00 F7 01 36 0D 1E 0C 04 58 16目的：以ASDU6刀向应主站对时命令。
3、总召唤主站发：68 09 09 68 53 4F 64 01 06 4F 00 00 14 70 16目的：向地址为4F的子站发总召唤命令子站回答：10 20 4F 6F 16目的：ACD位置1,表明子站向主站请求 1级数据上送主站发：10 5A 4F A9 16目的：向地址为4F的子站发召唤1级数据的命令子站回答：68 09 09 68 28 4F 64 01 07 4F 00 00 14 46 16目的：子站响应总召唤， ACD位置1主站发：10 7A 4F C9 16目的：主站向子站召唤1级数据子站回答：68 87 87 68 28 4F 01 7F 14 4F 01 00 00 01 00 00 00 00 00 00 00 00 0000 00 00 00 00 0000 00 00 0000 00 00 00 00 00 00 00 00 00 0000 0000 000000 00 00 00 00 0000 01 01 0100 00 00 00 00 00 00 00 00 00 0000 0000 000000 00 00 00 00 0000 00 00 0000 00 00 00 00 00 00 00 00 00 0000 0101 010000 00 00 00 01 0100 00 00 0000 00 00 00 00 00 00 00 00 00 0000 0000 0001目的：子站向主站以ASDU仿式上送全遥信第一帧，ACD位置1。
68878768284F017F144F01 00000100000000E7报文解析:16长度长度（重复）控制域子站地址数据类型（asdu方式）可变结构限定词（低7位表示一组遥信的个数，7F-127）传送原因子站地址起始点号点号1的遥信状态（分）点号2的遥信状态（合）点号3的遥信状态（分）点号4的遥信状态（分）点号5的遥信状态（分）点号127的遥信状态（分）校验码结束字符主站发：10 5A 4F A9 16目的：继续召唤下一帧子站回答：68 87 87 68 28 4F 01 FF 14 4F 80 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 0000 0000 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 010101 00 00 00 00 0000 0000 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 000000 00 00 00 00 0000 0000 00 00 00 00 00 00 00 00 00 00 0001 00 00 00 000000 00 00 00 00 0000 0100 00 00 00 00 00 00 00 00 00 00 0001 00 00 00 000000 00 00 00 00 0000 0100 00 00 00 61 16目的：子站继续上送全遥信的下一帧，ACD位置1。
主站发：10 5A 4F A9 16 目的：继续召唤下一帧子站回答： 68 13 13 68 28 4F 01 8B 14 4F 7A 03 00 00 00 00 00 00 00 00 00 00 00E3 16目的：子站向主站上送全遥信的最后一帧，ACD位置1主站发：10 7A 4F C9 16目的：继续召唤下一帧子站回答： 68 C8 C8 68 28 4F 09 C0 14 4F 01 40 D1 02 40 55 00 40 AC 02 40 B3 0240 B8 02 40 72 05 40 3A 01 40 59 05 40 6C 05 40 6F 05 40 F8 0C 40 00 00 40 00 00 40 00 00 40 0000 00 00 00 40 00 00 00 49 02 40 01 EC 40 50 00 40 9D 04 40 3A 00 40 62 04 40 6D 04 40 6A 04 4094 06 40 0A 01 40 50 06 40 6E 06 40 56 0640 34 0D 40 75 01 40 49 FE 40 1B 02 40 2C 02 40 37 02 40 9D 08 40 76 02 40 01 EC 40 50 00 40 E705 40 A5 00 40 41 05 40 4F 05 40 54 05 40 78 00 40 00 00 406F 00 40 74 00 40 7E 00 40 00 00 40 00 00 40 00 00 40 00 00 40 00 00 40 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 DC 0D 40 E9 0D 40 C9 0D 40 F1 0D 40 C1 16目的：子站向主站以ASDU9方式上送全遥测中的第一帧， ACD位置1。
68C8C868284F09C0144F01 40D1 024055 0040C1报文解析:长度长度（重复）控制域子站地址子站地址点号16386的遥测值00 55 - 85校验码16起始点号（16385）点号16385的遥测值02 d1 - 721数据类型（ASDU方式）可变结构限定词（低7位表示一组遥测的个数,40 - 64 （转化为十进制）） 传送原因（转化为十进制）结束字符主站发：10 5A 4F A9 16目的：继续召唤下一帧子站回答：68 C8 C8 68 28 4F 09 C0 14 4F 41 40 F5 0D 40 EC 0D 40 EA 03 40 8C 0140 44 04 40 1F 04 40 08 04 40 AE 03 40 7F 01 40 E0 03 40 F7 03 40 FA 03 40 2F 02 40 6E 00 40 2502 40 32 02 40 40 02 40 4E 05 40 00 00 40 17 05 40 2B 05 4023 05 40 35 00 40 C4 FF 40 50 00 40 57 00 40 4D 00 40 00 00 40 00 00 40 00 0040 00 00 40 00 00 40 82 00 40 88 00 40 8C 00 40 DA 07 40 09 08 40 EB 07 40 B9 0D 40 00 00 40 0000 40 00 00 40 00 00 40 00 00 40 00 00 40 EB 07 40 0A 08 40 E6 07 40 C8 0D 40 00 00 40 1E 08 40F0 07 40 EE 07 40 D0 0D 40 00 00 40 CB 0040 00 00 40 C4 00 40 BE 00 40 CE 00 40 96 00 40 43 00 40 B7 00 40 BA 00 40 6416目的：子站继续上送全遥测的下一帧， ACD位 置1。
主站发：10 7A 4F C9 16目的：继续召唤下一帧子站回答： 68 20 20 68 28 4F 09 88 14 4F C1 40 85 00 40 00 00 40 00 00 40 00 0040 00 00 40 00 00 40 D5 00 40 00 00 40 C6 16目的：子站向主站上送全遥测的最后一帧， ACD位置1主站发：10 5A 4F A9 16目的：向地址为4F的子站继续发召唤1级数据的命令子站回答： 68 09 09 68 08 4F 64 01 0A 4F 00 00 14 49 16目的：子站以ASDU100响应主站，指明总查询结束， ACD位置04、变化遥测主站发：10 5B 4F AA 16目的：召唤二级数据子站回答： 68 1F 1F 68 28 4F 09 05 03 4F 7D 40 50 01 00 7E 40 AA 00 00 7F 40 7801 00 80 40 75 01 00 81 40 71 01 00 EE 16681F1F68284F0905034F7D 4050 01007E 40AA 0000EE16长度长度（重复）控制域子站地址数据类型（ASDU方式）可变结构限定词（低7位表示一组遥测的个数）传送原因子站地址点号（16509）点号16509的遥测值01 50 - 336 （转化为十进制）点号（16510）点号16510的遥测值校验码结束字符目的：有变化数据并以 ASDU9方式上送变化遥测报文解析：主站发10 7B 4F CA 16目的：召唤二级数据。
子站回答：E5目的：此刻没有变化数据5、变化遥信当站内有相应遥信点变位时WATCHBU 会提示 Get MSG_LON_YX_CHANGE Index:53 Val:1 主站发：10 7B 4F CA 16目的：召唤二级数据子站回答：68 09 09 68 08 4F 01 01 03 4F 11 00 01 BD 16目的：以ASDU1方式上送变位遥信（17号点置 1）报文解析：6809长度09长度（重复）6808控制域4F子站地址01数据类型（ASDU方式）01可变结构限定词（低7位表示报文中遥信的个数）03传送原因4F子站地址11 00点号（17）01点号17的遥信状态01表示合（00表示分）BD校验码16结束字符WATCHBU 提示 Get MSG_LON_YX_CHANGE Index:53 Val:0主站发：10 7B 4F CA 16目的：召唤二级数据子站回答：68 09 09 68 08 4F 01 01 03 4F 11 00 40 FC 16目的：以ASDU1方式上送变位遥信（17号点置0）6、SOE的处理主站发：10 5b 01 5c 16目的：召唤二级数据子站回答：68 0C 0C 68 08 02 02 01 03 02 38 04 00 13 85 23 09 16 目的：上送 SOE报文解析：d680C0C6808020201030238 04011385230916长度长度（重复）控制域子站地址数据类型（ASDU方式）可变结构限定词（低7位表示报文中SOE的个数）传送原因子站地址点号（04 38转成十进制=1080）点号1080的遥信状态00表示分（01表示合）。
毫秒（低）毫秒（高）分校验码结束字符四方 析7、遥控主站发：68 09 09 68 73 02 2E 01 06 02 4C 60 82 DA 16目的：对地址为02的子站发遥控预置报文解析：6809长度09长度（重复）6873控制域02子站地址2E数据类型（ASDU方式）01可变结构限定词06传送原因02子站地址4C 60点号（60 4C转成十进制=24652）82转为二进制1000 0010最高位1表示预置（0表示执行），最低两位10表示控合（01表示控 分）DA校验码16结束字符子站回答：10 20 02 22 16目的： ACD位置1,表明子站向主站请求1级数据上送 主站发：10 7A 02 7C 16目的：向地址为02的子站发召唤1级数据命令子站回答：68 09 09 68 08 02 2E 01 07 02 4C 60 82 70 16目的：子站上送遥控预置成功的反校报文主站发：68 09 09 68 53 02 2E 01 06 02 4C 60 02 3A 16 目的：发遥控执行命令子站回答： 68 09 09 68 28 02 2E 01 07 02 4C 60 02 10 16目的：执行确认，ACD置1。
主站发：10 7A 02 7C 16目的：召唤一级数据子站回答： 68 09 09 68 08 02 2E 01 0A 02 4C 60 02 F3 16目的：一次遥控过程结束。
