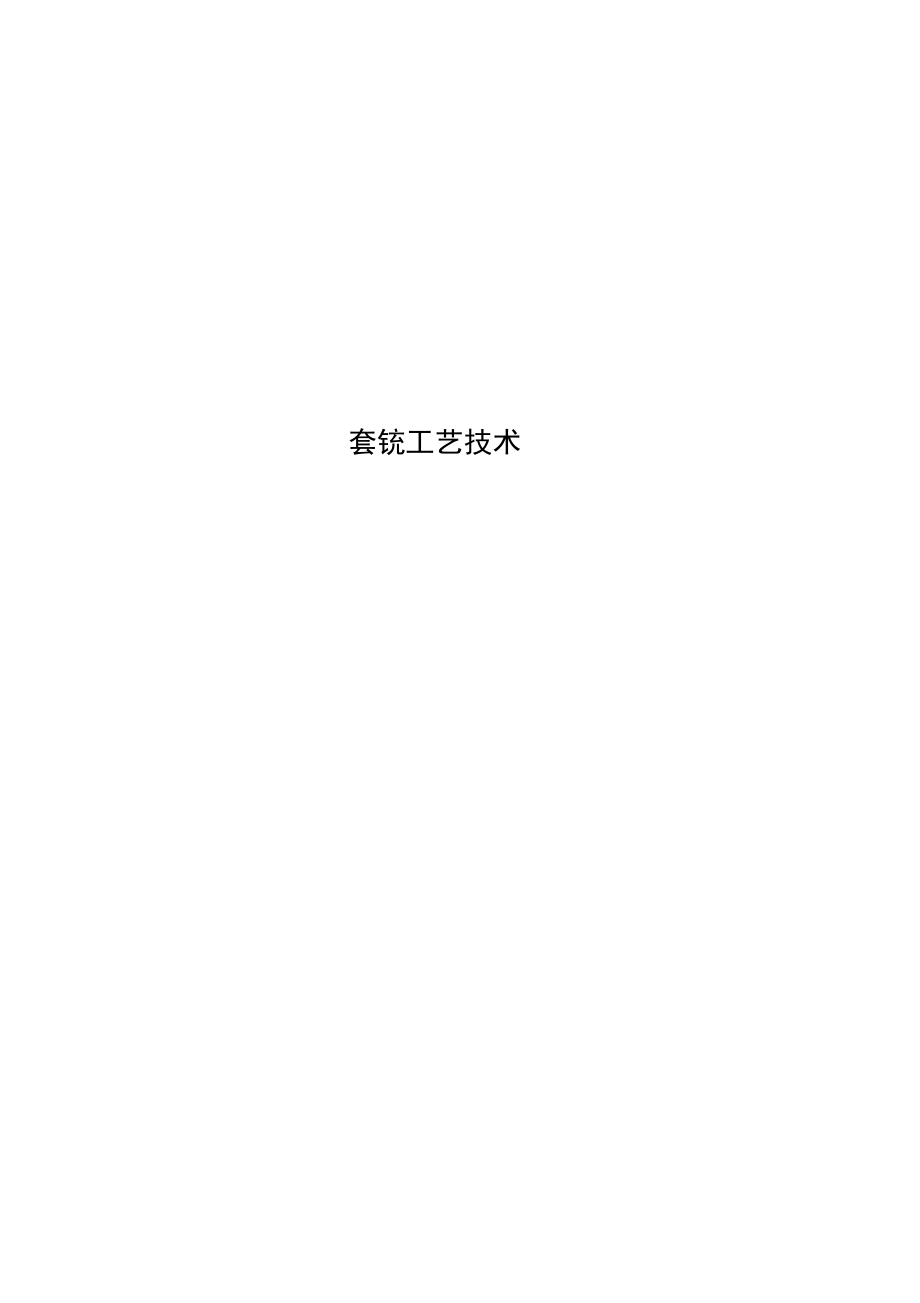

套铳工艺技术目录第三章取套换套工艺技术（编著：赵强生） …错误!未定义书签第一节套铣工具及其专用工具 错误!未定义书签第二节套铣液 错误!未定义书签第三节套铣综合措施 6第四节施工方法步骤要求 错误!未定义书签第三章取套换套工艺技术取套换套修复工艺技术主要针对于中浅层套管严重错断井、 变形井及破裂外漏井，其工艺原理是将套管破损段以上套管取出后 ，下入新套管与原井套管对接，恢复原井的套管内径，达到完全彻底的修复本章主要参考及《采油技术手册 第五分册修井工具与技术》第一节 套铳工具及其专用工具（编著赵强生）套铣是用以清除井下管柱与套管（井壁）之间的各种物体的工艺方法 可以套铣环空间的水泥、水垢、坚硬的沉沙、封隔器胶皮或锚牙、管柱被卡 小件落伍等，工具主要有套铣筒和套铣鞋等1. 套铣筒的结构及分类a 套铳筒1 一上接头；名一筒体3■诜头2. 套铣筒的分类套铣筒按其形状结构分为以下几类:a）冲洗型套铣2圉g——20 ( a ) 冲読型赛魏倚1——上接头：左一筒体由上接头与筒体焊接而成，其底部在管体本身切割成铣齿，并可在底部 加焊切割合金由于只起冲铣作用，故多用薄壁无缝钢管制作，以保证有 较大的内通径及较小的外径。
它主要用以冲洗盐结晶卡钻、地层出砂卡钻、 压裂形成的沉砂砂卡等不需要旋转的冲洗作业b)分离型套铣筒图S—20 (b)分离型套铳筒1—上接头1 2=铳筒；言一铳鞋由上接头、筒体两部分焊接组成在筒体下端有与套铣鞋连接的丝扣分离型套铣若选用薄壁无缝钢管时，其丝扣按地质岩心管规范加工C)整体型套铣筒—20 ( C > 整佯童去銚聞1—上接头帛零——備㈣ 3——诜桂由上接头、筒体、套铣鞋三者焊接而成，这种套铣筒多用于套铣水泥、硬结 砂、井下工具及某些硬度较高的材料等，因而需用强度较大的壁厚无缝钢管 或高强度钻杆制作d）套铣管专用工具-套铣管提升帽（也叫提升护丝）套铣管提升帽作用：一是将套铣管提到钻台上，二是用吊卡提升套铣管，它是由本体和提环组成的本体上车有相应的套铣管外螺纹， ，其外径要比相应尺寸的套铣管大 30MM左右，其目的就是挂吊卡用有的 油田使用套铣管提升短节，其作用也是相同的第二节套铳液、套铣液定义：为修井套铣注入井筒的液体它应具备以下特性：1、 平衡井下压力2、 对地层损害最小3、 从井眼清洗诸如钻屑，砂子这样的可运移固相并把它们带到地面4、以最小的固相沉淀控制失水5、控制粘度或保证具有适当携带能力必需的物理特性。
6稳定、无毒、不腐蚀、抗菌7、 形成使井下工具易于作业的溶液8、 对可溶盐、矿物、水泥等污染物不敏感9、 除气容易上面已经讲到在选择套铣液时要作综台考虑平衡地层压力是最重要的作用减少地层损害是必须要考虑的因素•但要这些液体是修井用液体.因此.在各种条件下都应有效控制井下压力的要求是显而易见的.然而，这在设计液体时可能会产生问题•如果地层压力不是太高， 就可以使用普通盐水的溶液密度的液体 如果地层压力高于油田盐水密度， 就要配制高密度盐水，但又受到成本及是否有这种盐水的限制； 如果地层压力低 于水或油的压力梯度，就必须加桥堵剂或降失水剂封堵枯竭层套铣液的类型水基套铣液水基套铣液就是以水基作为外向或组成的液体这种水基套铣液包括清水 和盐水水基套铣液可以分成三种类型：常规钻井泥浆， 纯盐水，专门设计的聚合物体系（该套铣液不常用）1•常规钻井泥浆：钻井结束后现场直接拉用现成泥浆做为套铣液钻井泥浆有几十优点：易于得到；要求处理少；价格不高所有这些优点使常规泥浆成为引人注目的泥浆， 特别是对完井液来说更引人注目然而，这也可能是非常昂贵的， 易于出问题的泥浆在大部分场合，使用现有的钻井泥浆作完井液或 储存的钻井液作修井液证明是极其有害的，因为这些泥浆：含有可压缩固相和不可压缩固相； 可以引起地层粘土和泥砂的 水化和运移；可以引起永久性损害。
悬浮加重剂、 控制失水这种类 此外，水基钻井液还含有高百分 滤液通常是清水，含盐非静至的盐水这就可能引起地层中粘土和泥砂的膨胀和运移由于滤液是清水,大多数水基修井液依靠粘土增加粘度、 型的固相是可压缩性强的非常有害的固相 含量的维细钻井固相和不可压缩的加重材料且常含有象磺化术质素等处理剂 所以，就有可能出现水堵或乳化堵塞任意一种或所有这些因素结合起来就能引起严重的永久性损害要是没有液在所有的完井和修井液中是不太理想的在选用水基液体之前应对各方面避 行周密的考虑2. 盐水是真正的盐溶液， 只含有可溶性盐或复合可溶性盐和水组成液体的盐是氯化钠、 溴化钠、 氯化钾、 氯化钙、溴化钙、 溴化锌和上述盐的复台物每种盐都是可溶的， 当盐溶解时形成纯净液体盐溶液是稳定的， 在盐水中每种盐都不和其它盐起反应盐水的优点：无周相、密度范围宽、抑制性、工作介质良好配制得好的盐水是无固相的， 密度只与溶解的盐有关 盐水密度 大于1.08g /cm ；就会全抑制地层粘土一 防止其膨胀相对低的粘度和无固相形成 了良好的工作介质， 特别是在井径规则的井中盐水的缺点：盐水也有一些潜在的问题， 特别在使用高密度盐水时 需 要进行周密的考虑。
存在的问题：大量液体有可能漏入地层； 携带能力受限制制；受温度影响；吸水；完井和修井液的主要作用是减少地层损害和增加石油天然气产量 如前面所讨论的，有许多液体可以满足这一要求然而， 套铣液成功的关键不仅仅是选择无损害的液体，而且要为进行的作业选择具有良好作业条件的液体工 作要求一般稳定在选择一种或两种体系一旦作出选择，全井从开始到结束都 要进行捡查有关人员必须明白其作业要求， 要达到什么目的， 希望液体起什么作用，最重要的是要知道怎样维护液体第三节套铳综合措施套铣综合措施主要是套捞一趟管柱在油气井的修井作业中，经常遇到油管 串卡死、砂埋或油管串腐蚀脱落、砂埋的情况，需要套铣和打捞等修井作业 根据被卡油管的外形变化和新旧情况，设计、制造了丝扣式和卡瓦式套铣和打 捞一体化工具，在生产实践中多次成功套铣和打捞作业，取的了良好的技术成 果一、丝扣式套铣和打捞一体化工具1、 结构由铣鞋、套筒、配合接头和油管接头组成（在配合接头镗孔、车扣，连接一个油管接头）铣鞋和套筒宜采用整体式结构2、 打捞范围油管串被环空岩屑埋住、卡死，油管无严重腐蚀和弯曲变形情况，丝扣好，强度高，可承受较高的拉力和扭矩3、操作方法及注意事项铣鞋、套筒、配合接头和油管接头的丝扣良好，上紧螺纹，并用松香粘扣，在 铣鞋寿命许可的条件下，应增大套铣长度，检查铣鞋的切削齿是否完好。
下钻至井 底后，套铣作业，应低压(0.5 — 1.0T)、慢转(20—30r/min )、大泵量(20—22L/S) 待油管接头至鱼顶时，停止套铣，上提钻具 0.5m后冲洗鱼顶，在缓慢右旋的同时 下放工具上扣，记录钻具的扭转圈数(根据卡点井深和钻具的扭转系数，计算钻具 的最大扭转圈数，油管丝扣为16—17 圈/接头，故一般紧扣圈数是22—30圈)；再 上提钻具，观察指重表变化判断是否打捞住落鱼，若未打捞住落鱼，则重复上述操 作步骤，若打捞住落鱼，则上提钻具直至悬重超过原打捞管柱重量 4—6T (宜提高拉力，使中和点下移至被卡油管串的底界，以尽可能多的打捞油管) ；倒扣作业，由于油管串的拧紧扭矩远远小于钻柱的拧紧扭矩，故必能将油管串在中和点倒开， 根据转盘扭矩和指重表变化情况，即可判断倒扣是否成功二、卡瓦式套铣和打捞一体化工具1、 结构由套铣鞋、卡瓦、套铣筒和配合接头组成，套铣鞋和套铣筒宜采用分开式 结构套铣鞋底面呈阶梯状，镶嵌有内外两排切削齿，外齿套铣环空，内齿磨 铣油管接箍套铣筒内放置一个三爪卡瓦，其底部坐在套铣鞋顶部的丝扣台阶 上，卡瓦内表面有三角形牙，对油管本体有较强的夹持力，可保证进入套铣筒 内的油管在接箍已磨铣掉的情况下，上提钻柱时不会滑脱下落至套铣筒外。
2、 打捞范围油管串被环空岩屑埋住、卡死，油管严重腐蚀和弯曲变形，其剖面呈“ S'形，出现多个拐点，壁厚变薄，甚至有严重的结垢或穿孔现象，丝扣损坏，本 体强度低3、 操作方法及注意事项套铣鞋、套铣筒和配合接头上紧螺纹，并用松香粘扣，套铣筒不宜过长，以每次套铣1 — 2根油管为宜下钻至井底后，套铣作业，应低压(0.5 — 1.0T)、 慢转(20—30r/min )、适当的泵量(一般为12— 20L/S，保证环空返速大于0.8m/s ）,在套铣进尺3—5m后，不仅有轻微蹩钻现象，而且上提下放钻具有阻 卡现象，这是油管拐点和套筒磨擦造成的，在磨铣掉油管接箍后，该现象自然 消失；当套铣至油管接箍时，宜适当降低钻压和转速，以防止严重蹩钻，待磨 铣完油管接箍后，上提钻具，油管在卡瓦的夹持下打捞出井总之，丝扣式和卡瓦式套铣和打捞一体化工具设计新颖，结构简单，易于 制造，操作灵活可靠，具有重复使用的特点，但该工具同时也具有分险，操作 不好易造成卡钻，所以要慎重使用第四节 施工方法步骤要求1. 施工准备1.1按《大修设备配套标准》配套1.2符合井筒要求的套铣头、套铣筒、配合接头，钻具2. 施工程序2.1检查钻具、套铣头及套铣筒，涂抹丝扣密封脂。
2.2下套铣管柱速度控制在0.3m/s，严禁顿钻溜钻3. 套铣操作3.1计算方入，缓慢下放控制下放速度为 0.2-0.3m/s，（在通过射孔段时下放速度为0.1m/s），加压15-30KN探遇阻深度3.2卸方入根，接管线，系保险绳，接方入根，对管线试压 20Mpa合格后 开泵循环至油套畅通，泵压稳定，开始缓慢下放距鱼头 0.2m，反循环冲洗鱼头 清理鱼头上部堆积物3.3卸方入根，接方钻杆、系保险绳，对管线试压 20Mpa开泵循环至油套畅通，泵压稳定，开始缓慢下放，仔细观察指重表的变化，套铣时不断上下活 动管柱，不断调整钻压，根据不同钻压的套铣速度，找出一定排量下的最佳钻 速（在套铣时，？139mn套管水泥车排量不得小于 0.5 m3/min，?177mn套管水泥 车排量不得小于0.8 m 3/min ,））3.4准确丈量方入，具体参数视现场施工的效果而定 .3.5套铣过程中，要保持入井液清洁，在循环池出口加 40目过滤网，以观察返出物，根据返出物判断井下套铣效果3.6套铣结束，排量不小于0.5m3/min循环洗井1-2周，清洗落鱼，并上提下放无遇阻为止，使套铣碎屑返出地面3.7起钻后检查套铣筒、套铣头，根据磨痕判断井下情况，再定下步具体措 施。
4 .质量、安全环保要求4.1证实套铣部位上部的套管畅通无变形4.2套铣头和套铣筒焊接牢固4.3套铣时不得停泵，若有意外情况将套铣筒起出射孔段以上，并活动钻具 以防卡钻4.4仔细观察扭矩表，以防扭断套铣筒。
