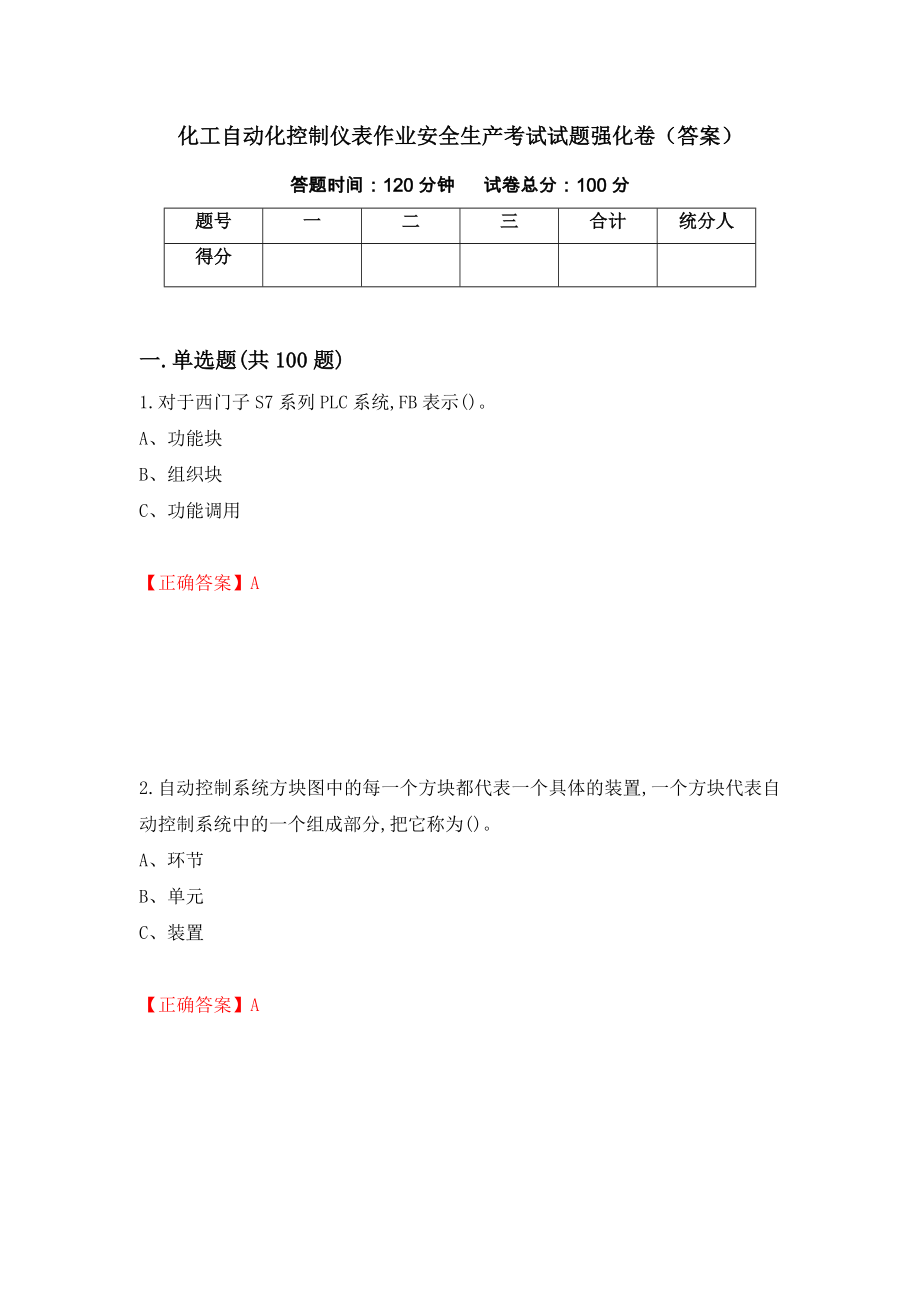

化工自动化控制仪表作业安全生产考试试题强化卷（答案）答题时间：120分钟 试卷总分：100分 题号一二三合计统分人得分 一.单选题(共100题)1.对于西门子S7系列PLC系统,FB表示()A、功能块B、组织块C、功能调用【正确答案】A2.自动控制系统方块图中的每一个方块都代表一个具体的装置,一个方块代表自动控制系统中的一个组成部分,把它称为()A、环节B、单元C、装置【正确答案】A3.西门子S7-300系列PLC硬件组态时,需将CPU插入()号槽位A、1B、2C、3【正确答案】B4.流量单位的换算:6㎥/h=()L/SA、3.6B、36C、1【正确答案】C5.离心泵的气缚是由于()造成的A、入口管线压力低B、叶轮入口处压力低C、泵壳内存在不凝气【正确答案】C6.开环比值控制系统中,()主动物料流量,因而,系统的抗干扰能力差A、不控制B、从动物料流量控制C、控制【正确答案】A7.先整定副控制器,后整定主控制器的方法,是串级控制回路控制器的参数整定的()A、一步整定法B、两步整定法C、三步整定法【正确答案】B8.根据对象特性来选择控制规律时,对于控制通道滞后小,负荷变化不大,工艺参数不允许有余差的系统,应当选用的控制规律是()。
A、比例B、比例积分C、比例微分【正确答案】B9.转子流量计是以()不变,利用节流面积的变化反映流量的大小A、差压B、压力C、压降【正确答案】C10.在蒸汽总管上安装一台疏水器应在末端或()A、最高B、中间C、最低【正确答案】C11.三通调节阀流通方式有()A、合流与分流B、气开和气关C、正作用与反作用【正确答案】A12.()阀门在开度小时流量相对变化值大,灵敏度高,不易控制,甚至发生振荡,而在大开度时,流量相对变化值小,调节缓慢,不够及时A、快开特性B、等百分比特性C、线性【正确答案】C13.当现场总线间的设备距离较长,或需增加网段上的连接设备数时,可采用()扩展现场总线网络A、网关B、中继器C、终端器【正确答案】B14.安装在爆炸和火灾危险区的所有仪表、电气设备、电气材料必须要有防爆质量标准的技术鉴定文件并且外部没有损伤和裂纹并具有()A、出厂合格证B、防爆产品出厂合格证C、技术文档【正确答案】B15.闭环控制系统是指控制器与被控对象之间既有顺向控制,又有()的自动控制系统A、反向联系B、直接联系C、操纵变量【正确答案】A16.为保证调节阀的调节性能,调节阀安装的前后直管段一般为管道直径的()。
A、前3倍,后3倍B、前3倍,后10倍C、前10倍,后3倍【正确答案】C17.串级控制系统中对进入其中的干扰有较强的克服力的是()A、主控制器B、副控制器C、主回路【正确答案】B18.电液执行器行程通过调整()的零点和量程电位器来完成A、控制卡B、反馈卡C、显示卡【正确答案】A19.电液执行机构的动力源是()A、电液伺服阀B、液压油系统C、控制电流【正确答案】B20.电压的单位是()A、伏特(V)B、焦耳(J)C、瓦特(W)【正确答案】A21.CENTUMCS3000系统中,()是具有工程组态功能的PC机,如可以进行系统组态或维护A、现场控制站FCSB、人机接口站HISC、工程师站ENG【正确答案】C22.美国的防爆标志由()部分组成A、4B、5C、6【正确答案】A23.节流装置的结构、尺寸和技术条件都有统一的标准,按照统一的标准进行设计和()的节流装置就是标准节流装置A、制造B、安装C、使用【正确答案】B24.当电流流过导体时,由于导体具有一定的电阻,因此就要消耗一定的电能,这些电能转变的热能,使导体温度升高,这种效应称为()A、电流的热效应B、电流的磁效应C、电流的力效应【正确答案】A25.从事易燃、易爆岗位的作业人员应穿()工作服。
A、腈纶B、防静电C、涤纶【正确答案】B26.离心泵使用的润滑油牌号不对,可能会造成()A、流量低或无流量B、压力波动大C、轴承温度上升【正确答案】C27.某调节阀相对流量(Q/Qmax)与相对行程(l/L)成对数关系,则其特性为()A、快开特性B、等百分比特性C、线性【正确答案】B28.快开特性调节阀的阀芯形式为()A、球型B、平板型C、窗口型【正确答案】B29.离心泵入口过滤网堵,可能会出现()现象A、气缚B、汽蚀C、电机过载【正确答案】B30.当设置有防雷系统时,接地电阻不应大于()A、1ΩB、4ΩC、10Ω【正确答案】A31.当易燃物质比空气轻时,电气线路应在()处敷设A、较高B、较低C、直接埋地【正确答案】B32.石油化工生产过程的自动控制系统中,闭环控制系统又称为()A、有偏差控制系统B、无偏差控制系统C、反馈控制系统【正确答案】C33.CENTUMCS3000系统中,某回路的报警状态显示为LL,可知该回路发生了()报警A、PV值低低B、SV值低低C、MV值低低【正确答案】A34.调节阀在调节系统使用时的流量特性是()A、理想流量特性B、工作特性C、修正特性【正确答案】B35.自动控制系统主要由两大部分组成即,全套自动化装置和()。
A、被控变量B、被控对象C、现场仪表【正确答案】B36.MY5型手提式1211灭火器的灭火射程在()mA、3B、4.5C、2【正确答案】C37.当调节阀气源发生故障时,能保持阀门开度处于气源故障前的位置的是()A、阀门定位器B、电磁阀C、气动保持器【正确答案】C38.以下()表决逻辑适用于安全性很高的场合A、二选二2oo2B、三选一1oo3C、三选二2oo3【正确答案】B39.对于两位式调节应选用()比较合适A、偏心阀B、球阀C、角形阀【正确答案】B40.在自动控制系统中,被控变量由于干扰发生变化后,在控制器的作用下,其值会逐渐趋近于()A、工艺指标B、给定值C、输出值【正确答案】B41.能够克服高压差的阀门是()A、直通双座调节阀B、直通单座调节阀C、蝶阀【正确答案】A42.CENTUMCS3000系统中,()是实时控制总线,用于连接系统中各站A、FCSB、HISC、Vnet【正确答案】C43.西门子S7-300可编程序控制中信号模块的安装位置()A、没有插槽限制,可以安装在任何位置B、有插槽限制,必须安装在指定位置C、没有插槽限制,可以安装4到8号插槽的任何位置【正确答案】C44.智能阀门定位器不能进行()组态。
A、报警值B、作用方向C、偏差大小【正确答案】C45.机械密封属于()A、接触型密封B、非接触型密封C、浮环密封【正确答案】A46.用K型热偶测量设备温度,得到电势为20mV,室温为25℃,如果改用E型热偶来测,则电势的情况是()A、增大B、减少C、不变【正确答案】A47.塔设备按照使用压力可分为()、常压塔、减压塔A、萃取塔B、加压塔C、泡罩塔【正确答案】B48.压力容器按()分为反应容器、传热容器、分离容器和储运容器A、压力等项分类B、用途分类C、按危险性和危害性分类【正确答案】B49.阀门的填料压得过紧,可能会造成()A、填料泄漏B、阀门难开C、阀杆损坏【正确答案】B50.弹簧管式弹性元件的单圈弹簧管是弯成圆弧形的金属管子,它的截面做成扁圆形或()形A、圆形B、椭圆形C、波纹状圆形【正确答案】B51.对于干扰通道应该尽可能小的是()A、放大系数B、积分时间C、微分时间【正确答案】A52.离心泵的润滑油变质或变脏,可能会造成()A、流量低或无流量B、压力波动大C、轴承温度上升【正确答案】C53.差压式液位计,是利用容器内的液位改变时,由液柱产生的()相应变化的原理而工作的A、高度B、势能C、静压【正确答案】C54.下面是关于负压(真空度)的表达式,其中正确的表达式是()。
A、P负=P表+P大B、P负=P大-P绝C、P负=P绝-P表【正确答案】B55.离心泵找正不好,可能会造成()A、流量低或无流量B、压力波动大C、轴承温度上升【正确答案】C56.气动阀门定位器是按()原理工作的A、负反馈B、杠杆C、力矩/位移平衡【正确答案】C57.将热电偶的冷端插入装有冰水混合物的绝缘油试管内的是()A、冷端温度修正法B、冷端温度保持为0℃的方法C、补偿热电偶法【正确答案】B58.在计算机控制系统中,FCS是指()A、集散控制系统B、数字仪表控制系统C、现场总线控制系统【正确答案】C59.I/A系统是()公司的DCS产品A、HoneywelB、浙江中控C、FOXBORO【正确答案】C60.()填料是一种新型调节阀填料,具有密封性好、润滑性好、化学惰性强、耐腐蚀、耐高低温等优点,缺点是摩擦力大A、石墨环B、聚四氟乙烯V形圈C、石棉-聚四氟乙烯【正确答案】A61.化工用塔设备按内部构件可分为填料塔和()A、常压力塔B、浮阀塔C、板式塔【正确答案】C62.在三相定子绕组中通入三个互差120°电角度交流电流后,在定子与转子之间的空气隙中所形成的磁场为()A、旋转磁场B、恒定磁场C、脉动磁场【正确答案】A63.在企业网络信息集成系统结构中,现场总线位于()。
A、现场控制层B、生产管理层C、过程监控层【正确答案】A64.把高级语言翻译成机器语言的程序是()A、编辑程序B、汇编程序C、编译程序【正确答案】C65.下列属于膨胀式温度计的是()A、玻璃温度计B、热电偶C、热电阻【正确答案】A66.下列灭火器材中,不适用于电气灭火的是()A、二氧化碳B、干粉C、泡沫【正确答案】C67.电动执行器的伺服放大器是()A、运算放大单元B、伺服机构C、操作单元【正确答案】A68.某工况安装一调节阀用来保证系统压力,当压力高于某值时打开,否则关闭此时该调节阀应选择()A、球阀B、双座调节阀C、笼式阀【正确答案】A69.从事机加工作业时,机床运行操作中,作业人员严禁()A、戴皮手套B、戴线手套C、戴手套【正确答案】C70.应变片式压力传感器的电阻应变效应的关键元件是电阻应变片电阻应变片有金属应变片和()应变片两类A、非金属B、导体C、半导体【正确答案】C71.集散控制系统的硬件一般由三大部分构成,它们是操作站、过程控制站、()A、上位机B、数据通信系统C、工程师控制站【正确答案】B72.某装置低压瓦斯放空调节阀应选用()特性A、快开特性B、等百分比特性C、线性【正确答案】A73.玻璃板式液位计是利用()原理工作的。
A、浮力B、连通器C、磁力【正确答案】B74.测量元件安装位置不当,会产生纯滞后它的存在将引起最大偏差()A、减少B、增大C、变化【正确答案】B75.蝶阀常用在()转角范围内A、90°B、180°C、70°【正确答案】C76.气体测爆仪测定的是可燃气体的()A、爆炸下限B、爆炸上限C、浓度【正确答案】C77.一般来说,模拟信号的屏蔽层应()A、单端接地B、两端接地C、接地浮空【正确答案】A78.直通单座阀结构不正确的是()A、阀芯有正装和反装两种类型C、气开式必须采用正作用执行机构【正确答案】C79.比值系数的大小与流量比的值有关,与负荷的大小成()A、正比B、反比C、无关【正确答案】C80.积分控制规律()A、控制缓慢.没有余差B、控制及时.没有余差C、控制缓慢.有余差【正确答案】A81.对于等百分比特性阀,最大开度和最小开度应()A、≤80%,≥30%B、≤80%,≥10%C、≤90%,≥30%【正确答案】C82.浮球式液位计所测液位越高,则浮球所受浮力()A、越大B、越小C、不变【正确答案】C83.活塞式齿轮齿条执行机构一般和()配合使用A、单座阀B、双座阀C、旋转阀【正确答案】C84.SCADA系统调度中心与远程监测站之间采用以太网或者无线CDMGPRS、3G网络通信,其实施要根据该SCADA系统的规模大小,一般选择网络为,调度中心与站控系统采用()方式通信。
A、GPRSB、3G网络通信C、以太网【正确答案】C85.CENTUMCS3000系统中的回路调整画面中,HH是()A、给定值B、输出值C、高高报警设定值【正确答案】C86.可适用串级控制系统的场合有()A、对象的滞后和时间常数很小B、干扰作用弱C、负荷变化大【正确答案】C87.DCS中D代表的英文单词是()A、DigitalB、DistributedC、Diagnose【正确答案】B88.精度最高的就地温度计为()A、压力式温度计B、玻璃液体温度计C、双金属温度计【正确答案】B89.涡街流量计的漩涡频率f信号的检测方法很多,有()法检测、有差压法检测A、电学B、热学C、光学【正确答案】B90.电阻式安全栅是利用()的限流作用,限制流入危险场所的能量A、二极管B、电感C、电阻【正确答案】C91.均匀控制系统与定值反馈控制系统的区别是()A、均匀控制系统比较稳定B、定值反馈控制系统被控变量不能变化C、均匀控制系统的控制结果不是为了使被控变量保持不变【正确答案】C92.防消结合,以防为主是安全生产方针在()工作中的具体体现A、消防B、管理C、生产【正确答案】A93.并行使用多个系统部件,并具有故障检测和校正功能的系统称为()系统。
A、冗余B、容错C、故障安全【正确答案】A94.当被测液位为零时,作用在差压式液位计的正负压差的压力并不相等,这时需用()的方法来抵消固定差压A、迁移B、冷端补偿C、放大【正确答案】A95.对比值控制系统进行整定时,应将积分时间放置最大,将比例度()调整,直到系统处于临界过程为止A、由小到大B、适当数值C、由大到小【正确答案】C96.MPT100型推车式干粉灭火器的灭火射程在()mA、16~18B、14~16C、12~14【正确答案】A97.热电偶输出电压与()有关A、热电偶两端温度B、热电偶热端温度C、热电偶两端温度和热极材料【正确答案】C98.调节阀按操纵方式不正确的有()A、手动调节阀B、气动调节阀C、遥控调节阀【正确答案】C99.褐色滤毒罐用于防护()A、氨、硫化氢等有毒气体B、各种酸性有毒气体C、各种有毒烃及芳烃蒸气【正确答案】C100.下面关于串级控制系统特点的描述中正确的是()A、在系统结构上是由两个串接工作的控制器构成的双闭环负反馈控制系统B、系统的目的是通过设置主变量来提高对副变量的控制质量C、由于副回路的存在,对于进入主回路的干扰有超前控制作用,因而减少了干扰对主变量的影响【正确答案】A二.判断题(共30题)1.超声波物位计无可动部件,超声探头虽然有振动,但振幅很小,仪表结构简单。
正确答案】对2.串级控制系统由于引入一个闭和的副回路,不仅能迅速克服作用于副回路的干扰,而且对作用于副对象上的干扰也能加速克服过程正确答案】错3.导压管应根据不同介质测量要求分别按l∶10~1∶100的坡度敷设正确答案】对4.调节阀流量系数国际单位制用KV表示【正确答案】对5.超声波物位计由于探头不能承受过高温度,所以不能对高温介质进行物位测量正确答案】对6.安装双法兰液位计可以解决易凝固、易结晶、腐蚀性强、含有悬浮物介质的液位测量问题正确答案】对7.FSC系统用户程序下装时,FORCE-ENANLE开关必须置于ON状态正确答案】对8.串级控制系统的投运时,当主参数接近给定值,副参数也比较平稳后,调节主控制器的手操拨盘,使副控制器的偏差为零,将副调节器由手动切到自动,副调节器实行外给定的定值调节【正确答案】对9.微分控制规律的输出与输入偏差的大小和偏差变化的速度有关正确答案】错10.放射性液位计安装时,应先安装有关机械部件和探测器,并初步调校正常,然后再安装射源,安装时应将射源容器关闭,使用时打开正确答案】对11.由于本安防爆技术是一种“弱电”技术,因此,本安仪表的使用可以避免现场工程技术人员的触电伤亡事故的发生。
正确答案】对12.积分作用可以消除余差,因此在实际使用中,积分控制规律的过渡过程从被控变量偏离给定值开始到和给定值完全一致时结束正确答案】错13.工艺上规定的两物料流量之比即是比值乘法器的比值系数正确答案】错14.在同一开度下直线流量特性的流量大于对数流量特性的流量,相对流量变化,直线流量特性小开度变化大、大开度变化小对数流量特性相对流量变化为常数正确答案】对15.CENTUMCS3000系统中的回路调整画面中,SVL是偏差报警设定值正确答案】错16.微分作用通常不单独使用的原因是假如偏差固定,即使数值很大,微分作用也没有输出,因而不能消除偏差正确答案】对17.当PLC处于运行状态时,一开始就按照梯形图符号排列的先后顺序(从上到下、从右到左)逐一处理,也就是说PLC对梯形图是按扫描方式顺序执行程序,不存在几条并列支路同时工作的可能性正确答案】错18.在节流装置的流量基本方程式中,当α、β、d、ρ均为常数时,流量与差压成正比正确答案】错19.熔断器的主要元件是熔体对于工作电流稳定的电路(如照明电路),熔体的额定电流应略微小于负载的工作电流正确答案】错20.转子流量计由两个部分组成,一个是垂直安装的直管段,另一个是放在直管段内的可以自由运动的转子。
正确答案】错21.对于有搅拌器的容器,雷达液位计的安装位置不要在搅拌器附近,因为搅拌时会产生不规则的旋涡,它会造成雷达信号的衰减正确答案】对22.隔爆型电气设备的壳体内部是不可能发生爆炸的正确答案】错23.安全阀的作用是,当压力容器的压力超过允许工作压力时,自动打开,把容器内的气体或液体排出,直至压力恢复正常正确答案】对24.波纹管密封型上阀盖适用于有毒性、易挥发或贵重的流体,可避免介质外漏损耗,以及有毒易爆介质外漏而发生危险正确答案】对25.根据雷达液位计的工作情况,雷达计是可以工作在真空和受压情况下的正确答案】对26.CENTUMCS3000系统中,工程师站ENG是具有工程组态功能的PC机,通常不具有HIS功能,不能操作监视正确答案】错27.偏差是测量值与给定值之间的差值,无论正负对控制器输出的影响是一样的正确答案】错28.逻辑运算的基本运算方法包括交换律、结合律、分配律正确答案】对29.对爆炸危险区域的线路进行接线时,必须在设计文件规定采用的防爆接线箱内接线接线必须牢固可靠,接触良好,并应加防松和防拔脱装置正确答案】对30.转子流量计的转子是用不锈钢、铜、铝合金、有机玻璃、聚四氟乙烯、塑料等材质制作的;根据被测介质的物理化学性质和量程大小来选择不同材料及不同形状的转子。
