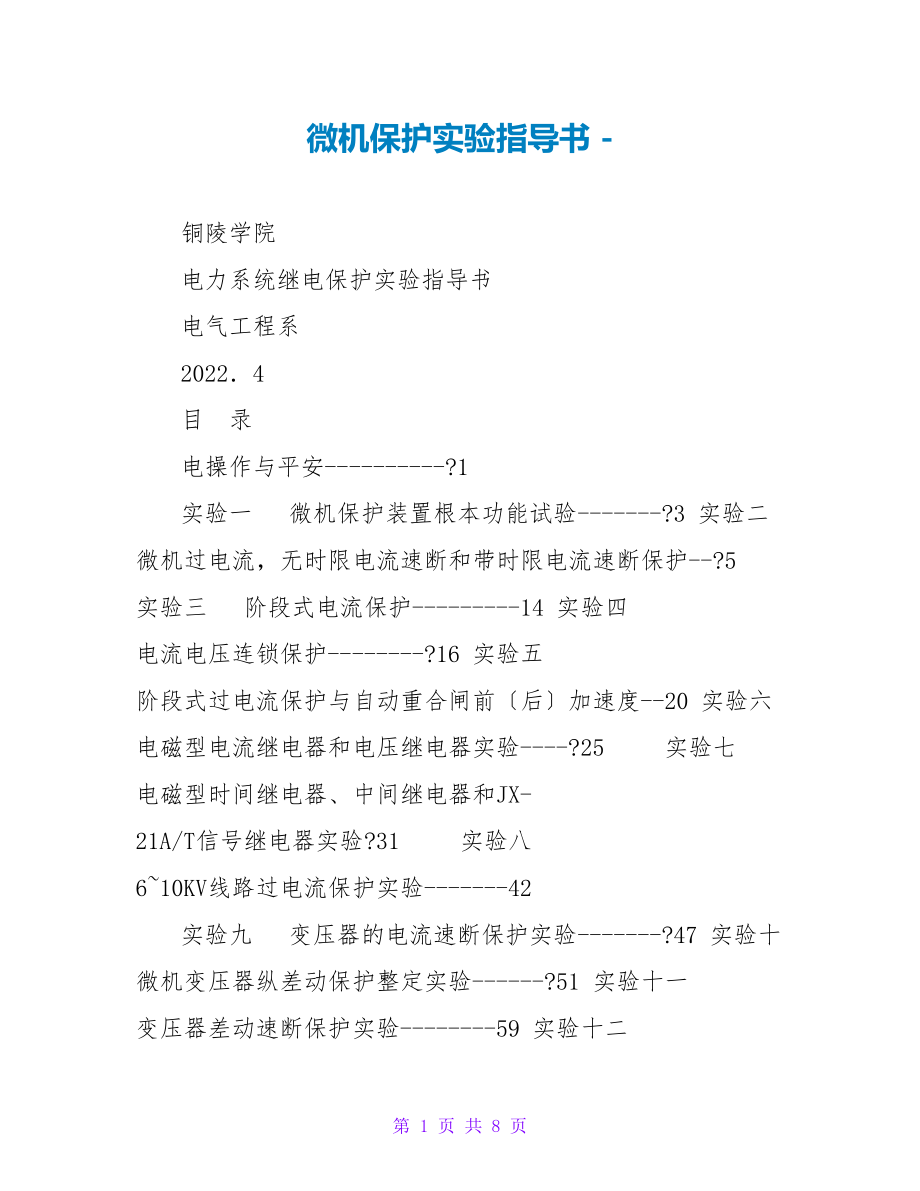

微机保护实验指导书 - 铜陵学院 电力系统继电保护实验指导书 电气工程系 2022．4 目 录 电操作与平安----------?1 实验一 微机保护装置根本功能试验-------?3 实验二 微机过电流，无时限电流速断和带时限电流速断保护--?5 实验三 阶段式电流保护---------14 实验四 电流电压连锁保护--------?16 实验五 阶段式过电流保护与自动重合闸前〔后〕加速度--20 实验六 电磁型电流继电器和电压继电器实验----?25 实验七 电磁型时间继电器、中间继电器和JX-21A/T信号继电器实验?31 实验八 6~10KV线路过电流保护实验-------42 实验九 变压器的电流速断保护实验-------?47 实验十 微机变压器纵差动保护整定实验------?51 实验十一 变压器差动速断保护实验--------59 实验十二 变压器低电压启动过电流保护实验------62 附录 1 微机保护装置简要说明-------?67 附录2 线路模型的保护计算--------?68电操作与平安 一、开启实验装置的步骤： 1〕开启电前，要检查控制屏下面“直流高压电”必须置“关”断的位置。
控制 屏左侧面上安装的自耦调压器必须调在零位，即必须将调节手柄沿逆时针方向旋转到底 2〕检查无误后开启“电总开关”，告警记录仪 LED 点亮；翻开钥匙开关，“停顿” 按钮指示灯、电分相指示灯亮，表示实验装置的进线已接通电，但还不能输出电压，此时在电输出端进展实验电路接线操作是平安的 3〕按下“启动”按钮，“启动”按钮指示灯亮，只要调节自耦调压器的手柄，在输出 口 U、V、W处可得到 0～450V 的线电压输出，并由控制屏上方的三只交流电压表指示当 屏上的“电压指示切换”开关拨向“三相电网输入电压”时，三只电压表指示三相电网进线的线电压值；当“指示切换”开关拨向“三相调压输出电压”时，三表指示三相调压输出之值 4〕 按下“启动”按钮后，可翻开直流操作电，向微机保护装置控制回路和信号回路或向电磁继电器提供直流电 5〕实验中假如需要改接线路，必须按下“停顿”按钮以切断交流电，保证实验操作的平安实验完毕，须将自耦调压器调回到零位，将“直流高压电”的电开关置于“关” 断位置，最后，需关断“电总开关” 二 、实验的根本要求 1、实验前的准备 实验前应复习教科书中有关章节的内容，认真阅读实验指导书，理解实验目的、工程、方法与步骤，明确实验过程中应注意的问题。
2、实验的进展 2.1、建立小组，合理分工 每次实验都以小组为单位进展，每组由 2～3 人组成，实验进展中的接线、负载、电压或电流调节、记录数据等工作每人应有明确的分工，以保证实验操作的协调，使记录的数据准确可靠 2.2、按图接线 1 根据实验线路图及所选组件、仪表，按图接线，接线要简单明了，接线原那么应先接串联主回路，再接并联支路为方便检查线路的正确性，实验线路图中的直流回路、交流回路、控制回路等应分别用不同颜色的导线连接 2.3、试运行 在正式实验开场之前，先按一定标准起动保护电路，观察所有仪表是否正常假如出现异常，应立即切断电，并排除故障；假如一切正常， 即可正式开场实验 2.4、测取数据 预习时对继电器及其保护装置的试验方法及所测数据的大小做到心中有数正式实验时，根据实验步骤逐次测取数据实验完毕，需将数据交指导老师审阅经指导老师认可后，才允许拆线，并把实验所用的组件、导线及仪器等物品整理好，放至原位 三、实验报告 实验报告是根据实测数据和在实验中观察发现的问题，经过自己分析^p 研究或分析^p 讨论后写出的实验总结和心得体会。
实验报告要简明扼要、字迹清楚、图表整洁、结论明确 四、平安操作规程 为了按时完成电力自动化及继电保护实验，确保实验时人身与设备的平安，必须严格遵守如下规定的平安操作规程： 1、实验时，人体不可接触带电线路 2、接线或拆线都必须在切断电的情况下进展 3、学生独立完成接线或改接线路后必须经指导老师检查和允许，并使组内其它同学 引起注意前方可接通电实验中如发惹事故，应立即切断电，经查清问题和妥善处理 故障后，才能继续进展实验 4、通电前应先检查是否有短路回路存在，以免损坏仪表或电 5、实验室总电或实验台控制屏上的电应由实验指导老师来控制，其别人员只能经指导老师允许前方可操作，不得自行合闸 2 实验一 微机保护装置根本功能试验 一﹑实验目的 熟悉保护装置的根本功能，掌握各端子输入输出信号的形式理解外部线路的连接和保护的逻辑关系 二﹑实验说明 保护装置主要由 3 块插件〔CPU 插件﹑电及互感器插件﹑继电器插件〕和显示屏组成实验装置面板上引出了保护装置 B 互感器局部的全部输入端子通过接入不同的电流 ﹑电压信号和对保护装置进展相应的整定，就可实现相应的保护功能。
三段独立的过电流保护功能，它以比拟输入电流和整定电流值大小为主，并可以采用 低电压或方向闭锁该功能 反时限保护功能提供三种反时限特性 三相一次自动重合闸与保护的配合方式可以选择前加速或后加速，为方便在多种场 合下的使用，设有检同期﹑检无压及不检对侧重合方式重合闸时间可以根据所使用的断 路器情况进展调整 加速保护是一段非独立的电流保护功能，它应与自动重合闸功能配合使用；并根据线 路和重合闸配合的详细情况，选择前加速或后加速 三﹑实验方法 见图 1-1 所示将每相测量用和保护用电流互感器一次线圈相串联，并把输电线路电流互感器副边与保护装置电流变送器对应连接如，将 A相保护 CT Ia′端与测量 CT MIa 端相连,然后将 A 相电流互感器两出口端分别与保护装置的 1 端和10 端相连电压互感器 的副边与保护装置的电压互感器对应相连，即 15﹑17﹑19 端断开保护装置Ａ的跳闸压 板或关闭其电 1.在保护装置Ｂ中任选一段电流保护，其它保护功能退出，将电流整定值设置为 0.8A， 时间定值设为 3S将系统电压升至 100V，路末端进展三相短路，向线路阻抗减小方 向调整短路点位置，直至短路电流达 1A 为止。
此时，保护装置将发出跳闸脉冲，这就是 一个最简单的电流动作试验装置只判断电流大小，根据整定时限，延迟跳闸脉冲发出时间 2.将重合闸和加速保护功能投入重合闸设置为检无压或不检，采用后加速保护，加 速电流 0.4A，加速时间为 0，重合闸时间 0.5S同上，将电流调至 0.8A 后，保护装置发 出跳闸信号断路器跳闸后 0.5S，保护装置发出合闸信号，假如合闸后线路电流低于 0.4A， 保护装置将不再动作；假如合闸后，线路电流大于 0.4A，断路器将立即跳闸〔即无时限动 作〕假如采用前加速，当线路出现故障时，第一次跳闸是以速断保护中的整定电流﹑时 限为动作根据的假如线路故障未消除，重合闸后，保护装置仍以电流保护设置的电流﹑ 时限作为判跳根据 3.将电流保护中电流整定值设置为 0.3A，低电压闭锁投入，电压值为 50V，时限设置 为 0，其它保护功能退出将系统电压升至 100V，在 BC 段末端进展三相短路虽然电流 大于 0.3A，但是电压仍高于 50V，所以保护装置不会动作缓慢向线路阻抗减小方向调整 短路点位置，并注意电压值的变化，电压低于 50V 3 第 8 页 共 8 页。
