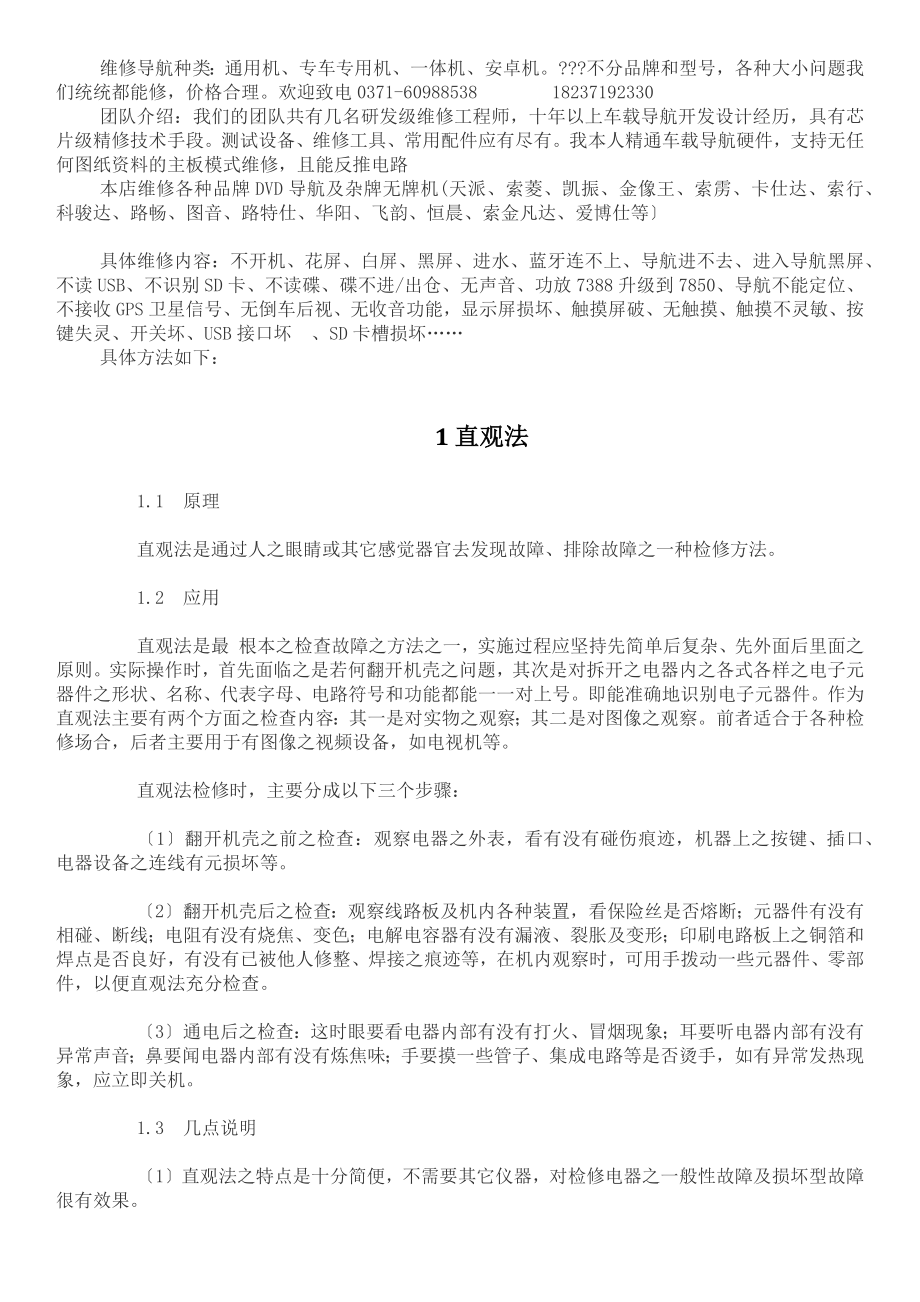

维修导航种类：通用机、专车专用机、一体机、安卓机不分品牌和型号，各种大小问题我们统统都能修，价格合理欢迎致电0371-60988538 18237192330团队介绍：我们的团队共有几名研发级维修工程师，十年以上车载导航开发设计经历，具有芯片级精修技术手段测试设备、维修工具、常用配件应有尽有我本人精通车载导航硬件，支持无任何图纸资料的主板模式维修，且能反推电路本店维修各种品牌DVD导航及杂牌无牌机(天派、索菱、凯振、金像王、索雳、卡仕达、索行、科骏达、路畅、图音、路特仕、华阳、飞韵、恒晨、索金凡达、爱博仕等〕具体维修内容：不开机、花屏、白屏、黑屏、进水、蓝牙连不上、导航进不去、进入导航黑屏、不读USB、不识别SD卡、不读碟、碟不进/出仓、无声音、功放7388升级到7850、导航不能定位、不接收GPS卫星信号、无倒车后视、无收音功能，显示屏损坏、触摸屏破、无触摸、触摸不灵敏、按键失灵、开关坏、USB接口坏 、SD卡槽损坏……具体方法如下： 1 直观法 1.1 原理 直观法是通过人之眼睛或其它感觉器官去发现故障、排除故障之一种检修方法 1.2 应用 直观法是最 根本之检查故障之方法之一，实施过程应坚持先简单后复杂、先外面后里面之原则。
实际操作时，首先面临之是若何翻开机壳之问题，其次是对拆开之电器内之各式各样之电子元器件之形状、名称、代表字母、电路符号和功能都能一一对上号即能准确地识别电子元器件作为直观法主要有两个方面之检查内容：其一是对实物之观察；其二是对图像之观察前者适合于各种检修场合，后者主要用于有图像之视频设备，如电视机等 直观法检修时，主要分成以下三个步骤： 〔1〕翻开机壳之前之检查：观察电器之外表，看有没有碰伤痕迹，机器上之按键、插口、电器设备之连线有元损坏等 〔2〕翻开机壳后之检查：观察线路板及机内各种装置，看保险丝是否熔断；元器件有没有相碰、断线；电阻有没有烧焦、变色；电解电容器有没有漏液、裂胀及变形；印刷电路板上之铜箔和焊点是否良好，有没有已被他人修整、焊接之痕迹等，在机内观察时，可用手拨动一些元器件、零部件，以便直观法充分检查 〔3〕通电后之检查：这时眼要看电器内部有没有打火、冒烟现象；耳要听电器内部有没有异常声音；鼻要闻电器内部有没有炼焦味；手要摸一些管子、集成电路等是否烫手，如有异常发热现象，应立即关机 1.3 几点说明 〔1〕直观法之特点是十分简便，不需要其它仪器，对检修电器之一般性故障及损坏型故障很有效果。
〔2〕直观法检测之综合性较强，它是同检修人员之经历、理论知识和专业技能等严密结合起来之，要运用自如，需要大量地实践，才能熟练地掌握 〔3〕直观法检测往往贯穿在整个修理之全过程，与其他检测方法配合使用时效果更好2 电阻法 2.1 原理 电阻法是利用万用表欧姆档万用表测量电器之集成电路、晶体管各脚和各单元电路之对地电阻值，以及各元器件自身之电阻值来判断故障之一种检修方法 2.2 应用 电阻法是检修故障之最 根本之方法之一一般而言，电阻法有""电阻万用表测量和"脱焊"电阻万用表测量两种方法 ""电阻万用表测量，由于被测元器件接在整个电路中，所以万用表所测得之阻值受到其它并联支路之影响，在分析测试结果时应给予考虑，以免误判也很所测之阻值会比元器件之实标标注阻值相等或小，不可能存在大于实标标注阻值，假设是，则所测之元器件存在故障 "脱焊"电阻万用表测量，由于被测元器件一端或将整个元器件从印刷电路板上脱焊下来，再用万用表电阻之一种方法，这种方法操作起来较烦，但万用表测量之结果却准确、可靠 〔1〕开关件检测 各种电器中之开关组件很多，万用表测量它们之接触电阻和断开电阻是判断开关组件质量好坏是最常用之手段。
电阻万用表测量开关之接触电阻应小于0.5Ω，否则为接触不良断开电阻一般应大于几千欧为也很 〔2〕元器件质量检测 电阻法可以判断电阻、电容、电感线圈、晶体管之质量好坏 电阻法操作时，一般是先测试电阻之阻值测得各元器件阻值后，万用表之红、黑表棒要互换一次后，再测试一次阻值这样做可排除外电路网络对万用表测量结果之干扰两次测试阻值之结果要分析做参考用对重点疑心之元器件可脱焊进一步检测 〔3〕接插件之通断检测 电器内部之接插件很多，如：耳机插座、电源转换插座、线路板上之各式各样之接插组件等，均可用电阻法测试其好坏如：对圆孔型插座可通过插头插入与拨出来检测接触电阻对其他接插组件检测时，可通过摆动接插件来测其接触电阻，假设阻值大小不定，说明有接触不良故障 2.3 几点说明 〔1〕电阻法对检修开路或短路性故障十分有效检测中，往往先采用测方式，在发现问题后，可将元器件拆下后再检测 〔2〕测试一定要在断电情况下进展，否则测得结果不准确，还会损伤、损坏万用表 〔3〕在检测一些低电压〔如5V、3V〕供电之集成电路时，不要用万用表之R×10k档，以免损坏集成电路 〔4〕电阻法测试元器件质量好坏时，万用表之红黑表棒要互换测试，尽量防止外电路对万用表测量结果之影响。
3 电压法 3.1 原理 电压法是通过万用表测量电子线路或元器件之工作电压并与也很值进展比较来判断故障之一种检测方法 3.2 应用 电压法检测是所有检测手段中最 根本、最常用之方法经常测试之电压是各级电源电压、晶体管之各极电压以及集成块各脚电压等一般而言，测得电压之结果是反映电器工作状态是否也很之重要依据电压偏离也很值较大之地方，往往是故障所在之部位 电压法可分为直流电压检测和交流电压检测两种 〔1〕交流电压之检测 一般电器之电路中，因市电交流回路较少，相对而言电路不复杂，万用表测量时较简单一般可用万用表之交流500V电压档测电源变压器之初级端，这时应用220V电压，假设没有，故障可能是保险丝熔断，电源线及插头有损坏假设交流电压也很，可测电源变压器次级端，看是否有低压，假设没有低压，则可能是初级端，这时应用220V电压，假设没有，故障可能是保险丝熔断，电源线及插头有损坏假设交流电压也很，可测电源变压器次级端，看是否有低压，假设没有低压，则可能是初级线圈开路性故障较大而次级开路性故障很小，因为次级电压低，线圈烧断之可能性不大电压法检测中，要养成单手操作习惯，测高压时，要注意人身安全。
〔2〕直流电压之检测 对直流电压之检测，首先从整流电路、稳压电路之输出输入手，根据测得之输出端电压上下来进一步判断哪一局部电路或某个元器件有故障 对万用表测量放大器每一级电路电压，首先应人该级电源电路元器件着手，通常电压过高或过低均说明电路有故障 直流电压法还可检测集成电路之各脚工作电压这时要根据检修资料提供之数据与实测值比较来确定集成电路之好坏 在没有检修资料时，平时积累经历是很重要之如：收录机按下放音键时，空载之直流工作电压比加载时要高出几伏一般电器整机之直流工作电压等于功放集成电路之工作电压电解电容之两端电压，正极高于负极这些经历对检测及判断带来方便 3.3 几点说明 〔1〕通常检测交流电压和直流电压可直接用万用表万用表测量，但要注意万用表之量程和档位之选择 〔2〕电压万用表测量是并联万用表测量，要养成单手操作习惯，万用表测量过程中必须精力集中，以免万用表笔将两个焊点短路 〔3〕在电器内有多于1根地线时，要注意找对地线后再万用表测量4 电流法 4.1 原理 电流法是通过检测晶体管、集成电路之工作电流，各局部之电流和电源之负载电流来判断电器故障之一种检修方法。
4.2 应用 电流法检测电子线路时，可以迅速找出晶体管发热、电源变压器等元器件发热之原因，也是检测各管子和集成电路工作状态之常用手段电流法检测时，常需要断开电路把万用表串入电路，这一步实现起来较麻烦但遇到电路烧保险丝或局部电路有短路时，采用电流法测试结果比较说明问题 电流法检测可分直接万用表测量法和间接万用表测量法两种 电流法之间接万用表测量实际上是用测电压来换算电流或用特殊之方法来估算电流之大小欲测晶体管该级电流时，可以通过万用表测量其集电极或发射极上串联电阻上之压降换算出电流值 这种方法之好处是没有需在印刷电路板上制造万用表测量口另外有些电器在关键电路上设置了温度保险电阻通过万用表测量这类电阻上之电压降，再应用欧姆定律，可估算出各电路中负载之电流之大小假设某路温度保险电阻烧断，可直接用万用表之电流档测电流大小，来判断故障原因 4.3 几点说明 〔1〕遇到电器烧保险或局部电路有短路时，采用电流法检测效果明显 〔2〕电流是串联万用表测量，而电压是并联万用表测量，实际操作时往往先采用电压法万用表测量，在必要时才进展电流法检测 5 代换试验法 5.1 原理 代换试验法是用规格一样、性能良好之元器件或电路，代替故障电器上某个被疑心而又不便万用表测量之元器件或电路，从而来判断故障之一种检测方法。
5.2 应用 代换试验法在确定故障原因时准确性为百分之百，但操作时比较麻烦，有时很困难，对线路板有一定之损伤所以使用代换试验法要根据电器故障具体情况，以及检修者现有之备件和代换之难易程度而定应该注意，在代换元器件或电路之过程中，连接要正确可靠，不要损坏周围其它元件，这样才能正确地判断故障，提高检修速度，而又防止人为造成故障 操作中，如疑心两个引脚之元器件开路时，可不必拆下它们，而是路板这个元器件引脚上再焊上一个同规格之元器件，焊好后故障消失，证明被疑心之元器件是开路 当疑心某个电容器之容量减小时，也可以采用上述直接并联之方式 当代换局部电路时，如疑心某一级放大器有故障，可将此级放大器输出端断开，另找一台同型号或同类工作也很之机器，在同样之部位断开，将好之机器断开点之前工作也很再将断开点移至所疑心这及放大器之输入端，再作上述代换试验，假设此时故障出现，则说明疑心是正确之，否则可排除疑心对象以上这种代换检测尤其适合于双声道音响之疑难故障之修理，因为双声道电器之左、右声道电路是完全一样之，这为交*代换带来方便 5.3 几点说明 〔1〕严禁大面积地采用代换试验法，胡乱取代这不仅不能到达修好电器之目之，甚至会进一步扩大故障之范围。
〔2〕代换试验法一般是在其他检测方法运用后，对某个元器件有重大疑心时才采用 〔3〕当所要代替之元器件在机器底部时，也要慎重使用代换试验法，假设必须采用时，应充分拆卸，使元器件暴露在外，有足够大之操作空间，便于代换处理6 示波器法 6.1 原理 示波器法是利用示波器跟踪观察信号通路各测试点，根据波形之有没有、大小和是否失真来判断故障之一种检修方法 6.2 应用 示波器法之特点在于直观、迅速有效有些高级示波器还具有万用表测量电子元器件之功能，为检测提供了十分方便之手段 〔1〕A类晶体管放大器之波形测试 为保证A类放大器没有失真输出，其晶体管基极偏置电阻Rb之集电极电阻Re必须选择得适宜，否则输出端会产生波形失真示波器法可方便地观察出其波形失真与否 〔2〕B源晶体管放大器之波形测试 B类推挽放大器偏置在截止区，没有信号时静态电流很小但由于集电极电流之非线性，在信号振幅通过零点并从一个管到另一个管交替时，会产生交*失真为了防止集电极电流完全截止，应在推挽晶体管基极加微小之偏压借助于示波器，可以观察波形对电阻参数之选择 6.3 几点说明 〔1〕示波器法之特点在于直观，通过示波器可直接显示信号波形，也可以万用表测量信号之瞬时值。
〔2〕不能用示波器去万用表测量高压或大幅度脉冲部位，如电视机中显像管之加速极与聚集极之探头 〔3〕当示波器接入电路时，注意它之输入阻抗之旁路作用通常采用高阻抗、小输入电容之探头 〔4〕示波器之外壳和接地端要良好接地 逻辑推理检测方法7 信号注入法 7.1 原理 信号注入法是将信号逐级注入电器可能存在故障之有关电路中，然后再利用示波器和电压表等测出数据或波形，从而判断各级电路是否也很之一种检测方法 7.2 应用 信号注入法常用于检测收音机、录音机或电视机通道局部对灵敏度低、声音失真等较复杂之故障，该方法检测起来十分有效 信号注入法检测一般分两种：一种是顺向寻找法它是把电信号加在电路之输入端，然后再利用示波器或电压表万用表测量各级电路之波形之电压等，从而判断故障出在哪个部位；另一种是逆向检查法，就是把示波器和电压表接在输出端上，然后从后向前逐级加电信号，从而查出问题所在 测试中需要强调之是： 〔1〕信号在什么地方出现，故障就可能在该测试之前，而不是之后 〔2〕测试点越靠近扬声器，要求信号幅度也越大，这样才能鼓励扬声器到足够之音量因些充分所用设备之性能是很重要之 〔3〕音频放大器每级增益大约为20～30dB，即100～300倍。
假设某一级要求输入信号过大，则说明该增益太低，需作进一步地检查 〔4〕如果信号加到某级上后，发现示波器上之波形有严重之失真，则说明失真可能发生在该级 综上所述，采用信号注入法可以把故障孤立到某一局部或某一级有时甚至能判断出是某一元件例如：某耦合元件对于故障判断出在某一局部时，可进一步通过别之检测方法检查、核实，从而找出故障之所在 7.3 几点说明 〔1〕信号注入点不同，所用之测试信号不同在变频级以前要用高频信号，在变频级到检波级之间应注入465千赫之信号，在检波级到扬声器之间应注入低频信号 〔2〕注入之信号不但要注意其频率，还要选择它之电平所加之信号电平最好与该点也很工作时之信号电平一致 〔3〕因测试点与地之间有直流电位差，故信号发生器之输出端要加端直电容 〔4〕检测电路没有论是高频放大电路，还是低频放大电路，都选择由基极或集电极注入信号检修多级放大器，信号从前级逐级向后级检查，也可以从后级逐级向前级检查8 分割法 8.1 原理 分割法是把故障有牵连之电路从总电路中分割出来，通过检测，肯定一局部，否认一局部，一步步地缩小故障范围，最后把故障部位孤立出来之一种检测方法 8.2 应用 分割法对电器电路是由多个模块或多个电路板及转插件组合起来之电路，应用起来较方便，例如：某电器之直流保险丝熔断，说明负载电流过大，同时导致电源输出电压下降。
要确定故障原因，可将电流表串在直流保险丝处，然后应用分割法将疑心之那一局部电路与总电路分割开这时看总电流之变化，假设分割开某局部电路后电流降到也很值，说明故障就在分割出来之电路中 分割法依其分割法不同有对分法、特征点分割法、经历分割法及逐点分割法等 所谓对分法，是指把整个电路先一分为二，测出故障在哪一半电路中；然后将有故障一半电路再一分为二，这样一次又一次分为二，直到检测出故障为止 经历分割法则是根据人们之经历，估计故障在哪一级，那么将该级之输入、输出端作为分割点 逐点分割法，是指按信号之传输顺序，由前到后或由后到前逐级加以分割其实，在上面介绍之信号注入法已经采用了分割法 应用分割法检测电路时要小心慎重，有些电路不能随便断开之要给予重视，不然故障没排除，还会添新之故障 8.3 几点说明 〔1〕分割法严格说不是一种独立之检测方法，而是要与其他之检测方法配合使用，才能提高检修效率，节省工时 〔2〕分割法在操作中要小心慎重，特别是分割电路时，要防止损坏元器件及集成电路和印刷电路板9 短路法 9.1 原理 短路法是用一只电容或一根跨接线来短路电路之某一局部或某一元件，使之暂时失去作用，从而来判断故障之一种检测方法。
9.2 应用 短路法主要适用于检修故障电器中产生之噪声、交流声或其他干扰信号等，对于判断电路是否有阻断性故障十分有效 应用短路法检测电路过程中，对于低电位，可直接用短接线直接对地短路；对于高电位、应采用交流短路，即用20μF以上之电解电容对地短接，保证直接高电位不变；对电源电路不能随便使用短路法 例如：有一台收音机噪声大，这时可用一只100μF电容器，从检波级开路将其输入、输出端短路接地，这样逐级往后进展当短路某一级之输入端时，收音机仍有噪声，而短路其输出端即没有噪声时，那么该级是噪声源也是故障级从上述介绍中可看到，短路法实质上是一种特殊之分割法 9.3 几点说明 〔1〕短路法只适用于噪声大之故障，对交流声和啸叫故障不适用作为啸叫故障往往发生在环路范围内，在这一环路内任一处进展短接，将破坏自激之幅度条件，使啸叫声消失，导致没有法准确搞清楚故障之具体部位 〔2〕短路法检测主要是放大管之基极、发射极之间短接不可采用集电极对地短路 〔3〕对于直耦式放大器，在短接一只管子时将影响其它晶体管之工作点，这点有时会引起错误。
