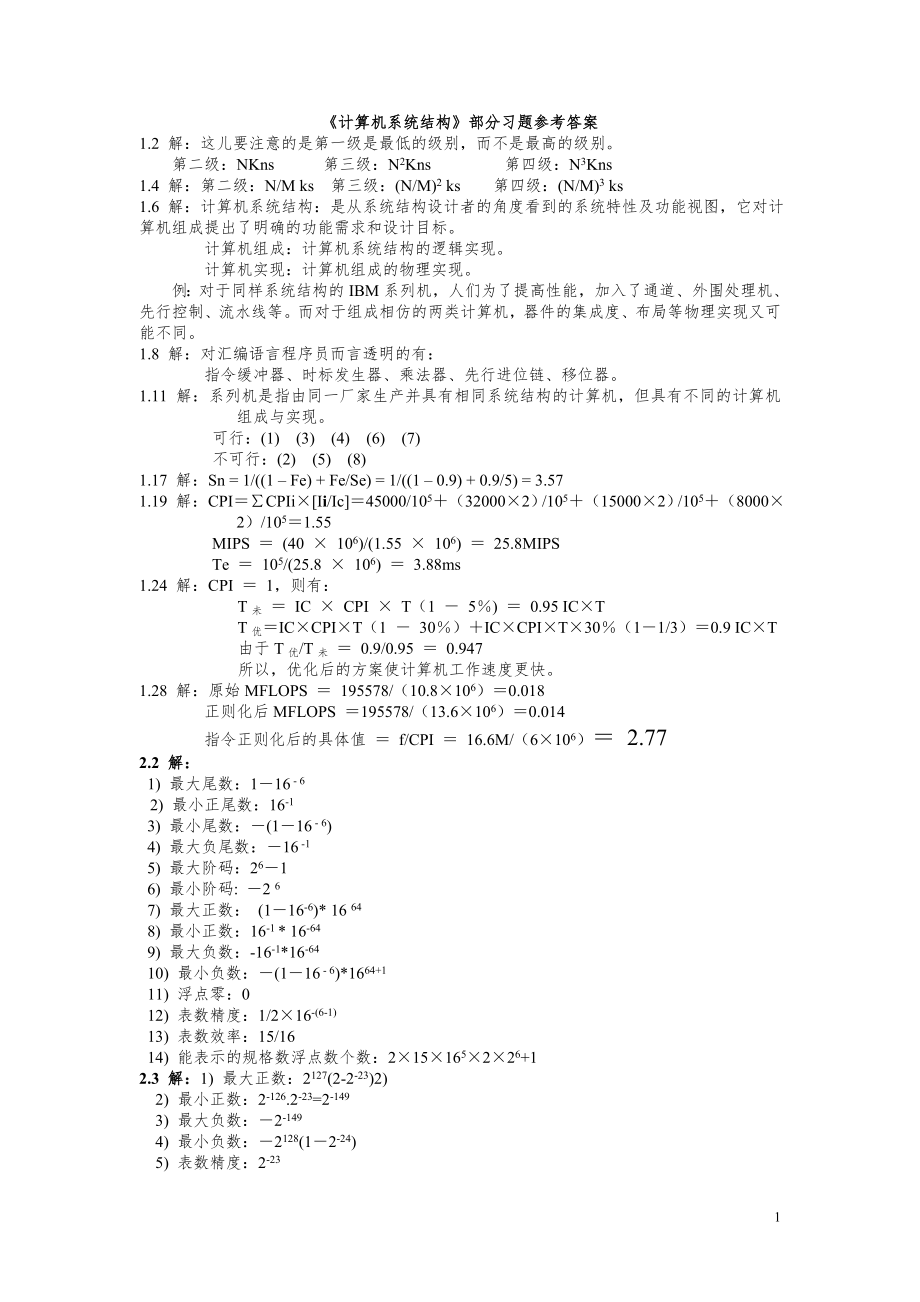

《计算机系统结构》部分习题参考答案1.2 解：这儿要注意的是第一级是最低的级别，而不是最高的级别 第二级：NKns 第三级：N2Kns 第四级：N3Kns1.4 解：第二级：N/M ks 第三级：(N/M)2 ks 第四级：(N/M)3 ks1.6 解：计算机系统结构：是从系统结构设计者的角度看到的系统特性及功能视图，它对计算机组成提出了明确的功能需求和设计目标 计算机组成：计算机系统结构的逻辑实现 计算机实现：计算机组成的物理实现例：对于同样系统结构的IBM系列机，人们为了提高性能，加入了通道、外围处理机、先行控制、流水线等而对于组成相仿的两类计算机，器件的集成度、布局等物理实现又可能不同1.8 解：对汇编语言程序员而言透明的有： 指令缓冲器、时标发生器、乘法器、先行进位链、移位器1.11 解：系列机是指由同一厂家生产并具有相同系统结构的计算机，但具有不同的计算机组成与实现 可行：(1) (3) (4) (6) (7) 不可行：(2) (5) (8)1.17 解：Sn = 1/((1 – Fe) + Fe/Se) = 1/((1 – 0.9) + 0.9/5) = 3.571.19 解：CPI＝∑CPIi×[Ii/Ic]＝45000/105＋（32000×2）/105＋（15000×2）/105＋（8000×2）/105＝1.55 MIPS ＝ (40 × 106)/(1.55 × 106) ＝ 25.8MIPS Te ＝ 105/(25.8 × 106) ＝ 3.88ms1.24 解：CPI ＝ 1，则有：T未 ＝ IC × CPI × T（1 － 5％) ＝ 0.95 IC×TT优＝IC×CPI×T（1 － 30％）＋IC×CPI×T×30％（1－1/3）＝0.9 IC×T由于T优/T未 ＝ 0.9/0.95 ＝ 0.947所以，优化后的方案使计算机工作速度更快。
1.28 解：原始MFLOPS ＝ 195578/（10.8×106）＝0.018 正则化后MFLOPS ＝195578/（13.6×106）＝0.014 指令正则化后的具体值 ＝ f/CPI ＝ 16.6M/（6×106）＝ 2.772.2 解： 1) 最大尾数：1－16 - 6 2) 最小正尾数：16-1 3) 最小尾数：－(1－16 - 6) 4) 最大负尾数：－16 -1 5) 最大阶码：26－1 6) 最小阶码: －2 6 7) 最大正数： (1－16-6)* 16 64 8) 最小正数：16-1 * 16-64 9) 最大负数：-16-1*16-64 10) 最小负数：－(1－16 - 6)*1664+1 11) 浮点零：0 12) 表数精度：1/2×16-(6-1) 13) 表数效率：15/16 14) 能表示的规格数浮点数个数：2×15×165×2×26+12.3 解：1) 最大正数：2127(2-2-23)2)2) 最小正数：2-126.2-23=2-1493) 最大负数：－2-1494) 最小负数：－2128(1－2-24)5) 表数精度：2-236) 表数效率：99.6%2.5 解：1) 设计浮点数的格式：2-P=10-7..2 P=－log2 10 -7.2=7.2×log2 10尾数为24位，阶码为7+1位。
2) 计算：① ① 最大正数：2128 = 3.4×1038 ② ② 最大负数：－2-127×224＝－3.5×10-46③ ③ 表数精度：1/2×2-23＝2-24＝10-7..22④ ④ 表数效率：50%2.6 解：1) 0.2的两种表示：IBM： 0 000 0000 0011 0011 0011 0011 0011 0011IEEE： 0 01111101 <1>10011001100110011001100 2) 转换规则：① ① 找出尾数中首位为1的第K位(二进制,尾数)；② ② 尾数左移k位，移出部分丢掉，右边添加0；③ ③ e2=4e1－125－k④ ④ s2=s13)转换规则：① ① e1=(e2-127)/4；② ② e1=e1+63；③ ③ k=4e1-e2+127；④ ④ 右移K位，将0.m1转化为16进制2.9 解：1) 舍入方法为：上舍下入2) 警戒位位数：1位3) 在正数区的误差范围：－2-p-1(1-2-q+1) ~ 2-p-1 2.10 解：要点：指令数由256减少到64，减少了两位指令码。
在A处理机中所占的空间为： MA = 1000*32 + （1000*2*32）/8 = 40000bit 在B处理机中所占的空间：39000bit MB = 1000*30 + （1000*2*36）/8 = 39000bit 2.13 解：指令序号出现的概率Huffman编码法2/8扩展编码法3/7扩展编码法I10.25000000I20.20100101I30.15010100010I40.10110100111000I50.080110101011001I60.081110101111010I70.051111110011011I80.0401110110111100I90.03011110111011101I100.02011111111111101操作码平均长度2.993.13.2操作码冗余信息0．7％4．2％7．2％2.14 解：1) 操作码编码：I1 35% 0I2 25% 10I3 20% 110I4 10% 1110I5 5% 11110I6 3% 111110I7 2% 111111操作码平均长度：H=ΣPiLi=2.351) 2) 指令格式、各字段长度和操作码编码：可采用2/4扩展法编码，3条RR指令（I1，I2，I3）的操作码为2位，四条指令（I4 I5 I6 I7）的操作码长为4位，则：8位操作码的指令格式OpR1R2233其中：Op为00，01，1016位操作码的指令格式OpR1MR24381其中，Op为1100，1101，1110，1111 2.15 解：1) 单地址指令条数为63 零地址指令条数64 操作码分别为： 双址：0000 ~1110 单地址：1111 000000 。
1111 111110 零地址：1111 111111 000000 1111 111111 1111112) 3) 首先，从题意可得：（16-x） ：63x = 1 ：9所以，x = 2 操作码分别为： 双址：0000－1110（共14条） 单地址：1110 0000000 …….. 1111111 1111 0000000 …….. 1111111 （共126条） 零地址：1110 111111 000000 111111 1111 111111 000000 111111（共126条）2.16 解：2) 处理器1：条数最少，但指令字最长，存储空间较大，速度最慢。
处理器2：条数比上多一些，但字长稍短，空间占用差不多速度较慢处理器3：条数最多，但指令字长较短，但总空间占用可能最大, 速度高处理器4：条数与一地址相当，虽指令字长短，但总的空间占用可能最大，速度最慢处理器5：指令条数较少，字长比一般二地址系统短的多存储空间少，速度高3) 2地址、3地址、1地址、二地址多累加器指令系统、堆栈4) 二地址多累加器指令系统、1地址、3地址、2地址、堆栈 2.20 解：1) 1) Start: Move AS,R1Move Num ,R2Move (R1)，AD-AS(R1)Loop: INC R1 DEC R2 BGT Loop Move (R1)1AD-AS(R1)HALT NUM: N2) 2) 可节省的指令周期：99个3) 3) Start:Move AS1,R1 Move NUM,R2 Move (R1),AD-AS(R1) INC R1 Loop: DEC R2 BGT Loop Move (R1), AD-AS(R1) INC R13.1题：（1） （1） 当S2>>S1时，平均价格接近C2。
2） （2） ta = h*t1+(1-h)*t2（3） （3） e = 1/[h+(1-h)r]（4） （4） （5） （5） 当r = 100时，h>0.99947（6） （6） P134公式，H’ = (H+n-1)/n=(0.96+5D-1)/5D=0.99947计算得：D>15.05，取D=163.2题：（1） （1） T=H1T1+(1-H1)H2T2+(1-H1)(1-H2)T3；（2） （2） 当s3>>s1且s3>>s2时，平均价格c约等于c33.3题：（1） （1） t = ht1 + (1 – h)t2, 当cache为64k时，t = 0.7*20ns + (1-0.7)*200ns = 74ns；当cache=128k 时，t = 38ns；当cache=256k时，t=23.6ns（2） （2） 按照公式： cache=64k, c=0.2585美元/k字节； cache=128k, c=0.3152美元/k字节；cache=256k，c=0.4235美元/k字节（3） （3） 按等效访问时间由小到大排序，容量分别为： 256k，128k，64k按每字节平均价格由小到大排序，分别为：64k, 128k, 256k（4） （4） ①19.129 ns.美元/k字节；②11.9776 ns.美元/k字节；③ 9.9946 ns.美元/k字节；选256k的cache最优3.7题： 第（1）小题解答： 方式一、体号：4位；体内地址：20位； 方式二、存贮地址：20位；多路选择器：4位； 方式三、体内地址：20位；存储器体号：4位； 方式四、高位体号：1位；低位体号：3位；体内地址：20位； 方式五、高位体号：2位；低位体号：2位；体内地址：20位； 方式六、体内地址：20位；多路选择器：2位；低位体号：2位； 第（2）小题 ①扩大容量； ②比较简单； ③速度比较快； ④速度快，容量大； ⑤速度快，容量大； ⑥提高速度 第（3）小题 ① 1； ② 16； ③ 接近16； ④ 接近8； ⑤ 接近4； ⑥ 接近163.9题：（1） （1） 两级页表g=[log2(Nv/Np)/log2(Np/4)]=[20/10]=2（参考P157的公式）（2） （2） 一级页表：1个；二级页表：1024个；（3） （3） 一级页表在主存当中，二级页表只有部分在主存，大部分在辅存当中；3.11题：（1） （1） 页面失效地址：[2048，3071]，[4096，5119]，[6144，7167]。
故页面失效的操作为：2，3，6，10（2） （2） 访问主存的物理地址为：1：2252(=2*1024+124+30+50);4：740；5：1692；7：3728；8：2508；9：1152 （3） 无（注意RW标志位）（4） 非法操作为：3(Page Fault)，4(Access mode)，5(Access Mode)，7(Access Mode)，10(Access mode) 3.12题：（1） （1） 用户号：6位，虚页号：10位，页内偏移地址：12位（2） （2） 实页号：11位，页内偏移地址：12位；（3） （3） 快表字长：27位；其中，多用户虚页号：16位，实页号：11位（4） （4） 慢表容量：64k个存储字（26+10），每个字长：装入位1位＋实页号11位＝12 3.13题：（1） 多用户虚地址：用户号-8位；虚页号-12位；页内偏移地址-10位；实地址格式：实页号-14位；页内偏移-10位；问题实质：（用户号-8位；虚页号-12位）->（实页号：14位）（2） 输入位：20（8+12）；输出位：5；（3） 相等比较电路的位数：20；（4） 快表存储字长度：68位，每组分为：多用户虚页号：20位；实页号：14位；注意：有2套独立的比较电路。
5） 画图3.15题：（1） 最高页面命中率为：58.3%(OPT方法，7/12)（2） 最少分配4个页面（3） 存储单元命中率为：H=(1024*12-5)/(1024*12)= 99.96% 3.16题：（1） （1） 2个主存页面，页面大小为1024；实际字节地址流为：48，160，1040，1120，3200，2000，2240，2400，4400，4800，4000对应的页流：p1 p1 p2 p2 p1 p4 p2 p3 p3 p5 p5 p4页地址流为：p1 p1 p2 p2 p1 p4 p2 p3 p3 p5 p5 p4 入 中 入 中 中 替 中 替 中 替 中 替命中率：6/12＝50%(2) 页面大小为512字节时，共有4个页面页地址流为：p1 p1 p2 p3 p2 p7 p4 p5 p5 p9 p10 p8变化过程： p1 p1 p1 p1 p1 p1 p2 p3 p3 p7 p4 p5 p2 p2 p2 p2 p3 p7 p7 p4 p5 p9 p3 p3 p3 p7 p4 p4 p5 p9 p10 p7 p4 p5 p5 p9 p10 p8命中情况： x 中 x x 中 x x x 中 x x x 命中率：3/12=25% （3）主页面=1，页面大小为2048页地址流： p1 p1 p1 p1 p1 p2 p1 p2 p2 p3 p3 p2命中情况： x x x x x x命中率：50%（1） （4） 当页面大小不大时，随着页面大小的增大，命中率升高，当页面大小继续增加时，命中率反而降低。
2） （5） 页面大小：1024，主存容量：4096 ；分配4个页面页地址流：p1 p1 p2 p2 p2 p4 p4 p3 p3 p5 p5 p4变换过程：p1 p1 p1 p1 p2 p2 p2 p2 p4 p4 p4 p3 p3 p5 x x x x x命中率：7/12=58.5% 3.19 解：(1) 主存地址格式：区号E区内组号G组内块号B块内地址W1114(2) Cache地址格式：组号组内块号块内地址114 (3) 主存与Cache中各个块的映象对应关系：(4) Cache的块地址流情况：B6 B2 B4 B1 B4 B6 B3 B0 B4 B5 B7 B3C2 C3 C0 C1 C0 C2 C3 C1 C0 C1 C2 C3(5) FIFO中Cache的块命中率：3/12＝25%(6) LFU中Cache的块命中率：4/12＝33.3%(7) 改为全相联映象后：FIFO中块命中率： 4/12＝33.3% LFU中块命中率： 3/12＝25%(8) 这时Cache的命中率：1－8/(16×12)＝95.8% 3.20 解：(1) 主存 8×8＝64MB，每个存储体为8M/16K＝512区，每区16K/(32×4)＝128组。
区号：9位，组号：7位，组内块号：2位，偏移地址：5位，存储体号：3位(2) Cache中每块32Byte，共16K/32＝512块，512/4＝128组组号：7位，组内块号：2位，块内偏移：5位3) 相联目录表共有128行4) 相联目录表如下：19 2 1 19 2 1 19 2 1E，B1beE，B2be……E，B8be其中，（E，B）表示区号和区内组号，b表示组内块号，e表示有效位5) 比较电路的位数：19（其中1为为有效位标志）(6) P181 图3.46 3.23 解： Cache等效访问时间 T = H×Tc + (1 – H) Tm(1) 增大主存容量，不影响T；(2) 提高主存速度，将减小Tm，从而将减小Cache等效访问时间T，提高Cache系统的加速比；(3) 增大Cache容量，将提高命中率H，在Cache容量较小时，H提高较快，从而将减小Cache等效访问时间T；在Cache容量较大后，H的提高将减慢，对T的影响也随之减弱；(4) 提高Cache速度将减小Tc，从而减小等效访问时间T；(5) H与块大小B的关系是：开始时将随着B的增大而使H增大，当达到峰值后，又随着B的增大而使H减小。
因此，当B较小时，随着B的增大而使T减小；当B增大到一定数值时，随着B的增大而使T也增大6) 增大组的大小（即减少组数），对组相联映象来说，将提高H当组数不大时，减少组数，H的提高不明显，对T的影响也不大；当组数超过一定数量后，H的上升很快，将使T减小；(7) 增加组数，将使H降低，从而使T增大；(8) 由于LFU比FIFO更有效，因而H相对会提高，从而使T减小4.4 解：原题表述有错1”表示被屏蔽，“0”表示开放1) 正常中断屏蔽码：响应：D1 D2 D3 D4 D5处理：D1 D2 D3 D4 D5(2) 修改后：响应：D1 D2 D3 D4 D5处理：D4 D5 D3 D2 D1(3) 处理示意图：中断请求：D1 D2 D3 D4 D5(4) 处理示意图：中断请求：D3 D4 D5 D1 D24.6 解：(1) (1) 至少需要3位中断屏蔽码(2) (2) 中断响应次序：D1 D2 D3 D4 D5中断处理次序：D3 D4 D2 D5 D1(3) (3) 中断处理示意图： 4.8 解：(1) (1) fByte = (1/10 + 1/75 + 1/15 + 1/50) MB/S = 0.2 MB/St = 1/fByte = 5us/Byte(2) (2) 图示如下：(3) (3) DEV1第一次完成服务请求的时刻为5us；DEV2第一次完成服务请求的时刻大于145us；DEV3第一次完成服务请求的时刻为20us；DEV4第一次完成服务请求的时刻为40us；(4) (4) 不能。
5) (5) 有三种方法：① ① 增加通道的最大流量；② ② 动态改变设备的优先级；③ ③ 增加一定数量的数据缓冲器 第五章 作业标准答案5.3(1) (1) 6n*Δt(2) (2) 6t + (n-1)5t = (5n+1)Δt(3) (3) 6t + (n-1)3t = 3(n+1)Δt(4) (4) 3*(n+1)Δt, 约为3nΔt5.5解：会发生WR操作数相关，WW操作数相关，且都为通用寄存器数据相关WR： k: ADD R1, R2; R1←(R1)+(R2) K+1: ADD R3, R1; R3←(R3)+(R1) 相关发生原因：设每段时间长度都为1, 假设n时刻开始取k指令，则n＋3时刻开始将数据写回到R1；在n+1时刻，开始取k+1指令，此时需要读取R1中数据，因此将产生“先写后读”数据相关WW：k: MUL R1, R2; R1←(R1)×(R2) K+1: ADD R1, R3; R1←(R2)+(R1) 相关发生原因：假设n时刻开始取k指令，则n＋5时刻开始将数据写回到R1；在n+1时刻，开始取k+1指令，在n＋4时刻就开始将数据写回R1，产生“写－写”数据相关。
解决方法：（1）延迟执行； （2）建立专用路径5.6 （1） （1） 可能有：先写后读（RAW）相关；写-写(WAW)相关（2） （2） 会引起流水线停顿的相关有：先写后读相关； （3） （3） 时空图：(共用了9 个时钟周期)部件：ADD3 ADD3ADD2 ADD2 ADD1 ADD1 MUL4 MUL4 MUL3 MUL3 MUL2 MUL2 MUL1 MUL1 MOV2 MOV2 MOV1 MOV1 译码 译码K译码K＋1译码K＋2 取指取指K取指K＋1取指K＋2 1 2 3 4 5 6 7 8 95.7解：时空图如下通过时空图可分析得，完成5n个任务需要的时间为 (7n+1)Δt，所以实际吞吐率为: 如果不使用流水线，完成5n个任务需要的时间为 5n*4*Δt，即20nΔt，所以加速比为：效率为: n→∞时：5.8浮点数加法的流水线分为5段：输入，求阶差，对阶，尾数加，规格化。
可将原来的求和算式分为以下9步：1：A1+A2; 2：A3+A4; 3：A5+A6; 4：A7+A8; 5：A9+A10;6：(A1+A2)+( A3+A4); 7：(A5+A6)+( A7+A8);8：[(A1+A2)+( A3+A4)]+( A9+A10);9：[(A1+A2)+( A3+A4)+( A9+A10)]+[ (A5+A6)+( A7+A8)];时空图：规格化 12345 6 7 8 9尾数加 12345 6 7 8 9 对阶 12345 6 7 8 9 求阶差 12345 6 7 8 9 输入12345 6 7 8 9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21流水线性能分析：吞吐量： TP＝9／21Δt ＝0.429／Δt加速比： S=9*5*Δt/(21Δt)=2.143效 率：E=S/5=0.4295.9可将原来的求和算式分为以下11步：1、A1＊B1; 2、A2＊B2; 3、A3＊B3; 4、A4＊B4; 5、A5＊B5; 6、A6＊B6;7、(A1＊B1)+( A2＊B2); 8、 (A3＊B3)+( A4＊B4);9、(A5＊B5)+( A6＊B6);10、[(A1＊B1)+( A2＊B2)]+[ (A3＊B3)+( A4＊B4)];11、{[(A1＊B1)+( A2＊B2)]+[ (A3＊B3)+( A4＊B4)]}+[ (A5＊B5)+( A6＊B6)];时空图：S6 123456 789 10 11S5 123456 S4 123456 S3 789 10 11 S2 789 10 11 S1123456 789 10 11 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22流水线性能分析：吞吐量： TP＝11／22t ＝0.5／Δt加速比： S=11*4*Δt/(22Δt)=2效率：E=S/6=1/35.10（1）、冲突（2）、TP＝1/2△t, S = 2 , Emax=2/3;（3）、变成S1S2aS2bS3 改进后:Tp＝1/△t, S = 4, Emax=15.12(1)、答：禁止向量是(1，2，4)，（注：禁止向量是由所有禁止启动距离组合构成的一个数列）初始冲突向量是：1011 调度状态图：(2)、由状态图可知，最小启动循环为3，最小平均启动距离为3(3)、由预约表可知，每行均对应2个’x’，则最小平均启动距离为2，最佳启动循环为2(4)、插入非计算延迟功能段后的流水线连接图为预约表为：时间123456功能段S1X ○XS2 X ○X S3 XX 延迟D1 X D2 X (5)、答：禁止向量是(1，3，5)初始冲突向量是：10101调度状态图：(6)、改进前：TPmax =改进后：TPmax =改进的百分比：= 50%5.14（1）、线性流水线一一对应，非线性流水线不是一一对应，只要S1、S2和S3都通过至少两次以上。
3）、 12345S1× ×S2 ×× S3 × × 5.15(有问题)（1）、禁止向量：（1，2，5） 初始冲突向量：10011（2）、调度流水线状态图：（3）、最小启动循环：3； 最小平均启动距离：3；（4）、最佳启动循环：（1，3）； 最小平均启动距离：2；（5）、插入后的流水线预约表： 时间功能段1234567S1Χ ΧΧS2 Χ ①Χ S3 Χ S4 ΧΧ D1 Χ （6）、（7）、插入前：1/（3*Δt）； 插入后：1/（2*Δt）（8）、插入前：10/（33*Δt）； 插入后：10/（24*Δt）15。
