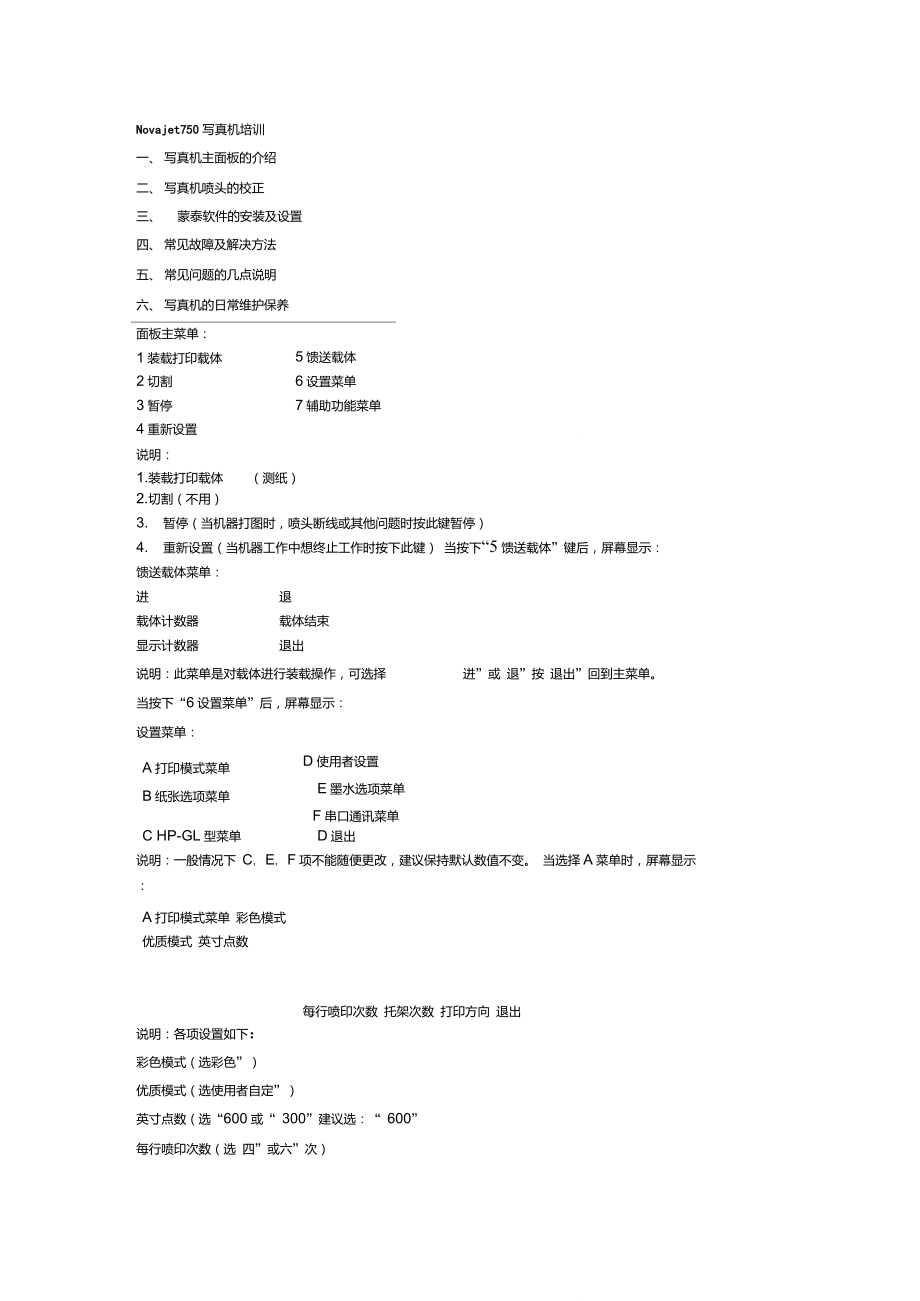

Novajet750写真机培训一、 写真机主面板的介绍二、 写真机喷头的校正三、 蒙泰软件的安装及设置四、 常见故障及解决方法五、 常见问题的几点说明六、 写真机的日常维护保养面板主菜单：1装载打印载体5馈送载体2切割6设置菜单3暂停7辅助功能菜单4重新设置说明：1.装载打印载体（测纸）2.切割（不用）3. 暂停（当机器打图时，喷头断线或其他问题时按此键暂停）4. 重新设置（当机器工作中想终止工作时按下此键） 当按下“5馈送载体”键后，屏幕显示：馈送载体菜单：进 退载体计数器 载体结束显示计数器 退出说明：此菜单是对载体进行装载操作，可选择 进”或 退”按 退出”回到主菜单当按下“6设置菜单”后，屏幕显示：设置菜单：A打印模式菜单B纸张选项菜单D使用者设置E墨水选项菜单F串口通讯菜单C HP-GL型菜单D退出说明：一般情况下 C, E, F项不能随便更改，建议保持默认数值不变 当选择A菜单时，屏幕显示：A打印模式菜单 彩色模式 优质模式 英寸点数每行喷印次数 托架次数 打印方向 退出说明：各项设置如下：彩色模式（选彩色”）优质模式（选使用者自定”）英寸点数（选“600或“ 300”建议选：“ 600”每行喷印次数（选 四”或六”次）托架速度（即小车的行走速度，选 “ 7或 “8次）打印方向（选双向”.1 .当选择 B 菜单时，屏幕显示：B 纸张选项菜单 打印载体类型 打印载体标准 页边留白 自动装载延迟自动切割 节省打印载体 自动擦墨 退出说明：各项设置如下 : 打印载体类型（选 “卷轴 ”） 打印载体标准（选 “全部 ”） 页边留白（选 “正常 ”或“扩展”，建议选择 “扩展”） 自动装载延迟（选 “6）”自动切割（选 “关 ”） 节省打印载体（选 “开“） 自动擦墨（选 “开 ”或“关 ”） C 菜单用户勿须设定 !!! 当选择 C 时，屏幕显示：调色板选择 嵌套打印菜单控制旋转重复打印 限量喷墨退出注意：以上各项禁止随意改动。
当选择 D 时，屏幕显示：D 使用者设置菜单 选择使用者设定 保存使用者设定 计量单位选择 语种初始设定值 打印设定值 液晶显示对比度退出说明：各项设置如下选择使用者设定（把使用者选定的菜单设置保存在 “1—8中”任意一项中） 保存使用者设定（所需项选顶后必须保存在 “使用者设定菜单 ”中选定的那一项中） 计量单位选择（选 “公制 ”） 语种（选 “中文 ”） 初始设定值（勿动） 打印设定值（勿动） 液晶显示对比度（根据实际情况） 当选择 E 时，屏幕显示： 墨水选项菜单. 2 .降低喷墨量 干燥器墨水预热菜单 干燥时间退出当选择 “墨水预热菜单 ”后，屏幕显示： 墨水预热菜单 黑色预热青色预热品红色预热黄色预热退出当选择 F 时，屏幕显示：串口通讯菜单波特率数据位奇偶位退出当选择 “7辅助功能菜单”时，屏幕显示：7 辅助功能菜单清洗显示设定值存取墨水匣打印设定值颜色校准菜单服务菜单校准菜单退出说明：各项功能如下清洗（用于清洗）存取墨水匣（打印过程中用于对喷头进行抽墨等操作）颜色校准菜单（用于喷头的校正）选择 “颜色校准菜单 “时，屏幕显示：颜色校准菜单青色垂直校正青色水平校正品红色垂直校正品红色水平校正黄色垂直校正黄色水平矫正校准打印测试退出选择 “校准菜单 “时，屏幕显示：校准菜单使用坐标校准 打开喷嘴菜单图纸纵轴线测试 图纸纵轴线 颜色静区菜单退出. 3 .选择 “颜色静区菜单 “时，屏幕显示： 颜色静区菜单黑色静区 颜色静区测试青色静区品红色静区黄色静区 退出 选择 “服务菜单 “时，屏幕显示： 服务菜单校准菜单 关于诊断菜单 墨水匣信息测试打印退出选择 “服务菜单 ”中的“校准菜单 ”时，屏幕显示：校准菜单静区测试 慢静区测试 慢静区单线测试全线测试 退出选择 “诊断菜单 ”时，屏幕显示： 伺服 PWM 测试 托架测试伺服循环测试 颜色测试附件菜单 连续测试退出选择 “附件菜单 ”时，屏幕显示：1 号风扇测试2 号风扇测试 支架腿测试 退出 喷头的校正 一、喷头的校正分两步1. 颜色的静区校正，具体方法如下： 主菜单里选择 “辅助功能菜单 ”“校准菜单 ” “颜色静区菜单 ”“颜色静区测试 ” 即在纸上打印出颜色静区测试条2. 颜色的水平垂直校正主菜单里选择 “辅助功能菜单 ”“颜色校准菜单 ”“校准打印测试 ” 即在纸上打印出颜色校准测试条，二、图纸纵轴线测试主菜单里选择 “辅助功能菜单 ”“颜色校准菜单 ”“图纸纵轴线测试打印 ”即在纸上起始端开始走纸 ,默认参数为 :83.82cm. 如果打完偏大或偏少此数值则用打印的实 际数值代替原有的数值 .注：默认参数 83.82CM 不会随更改数值所改变 .。
