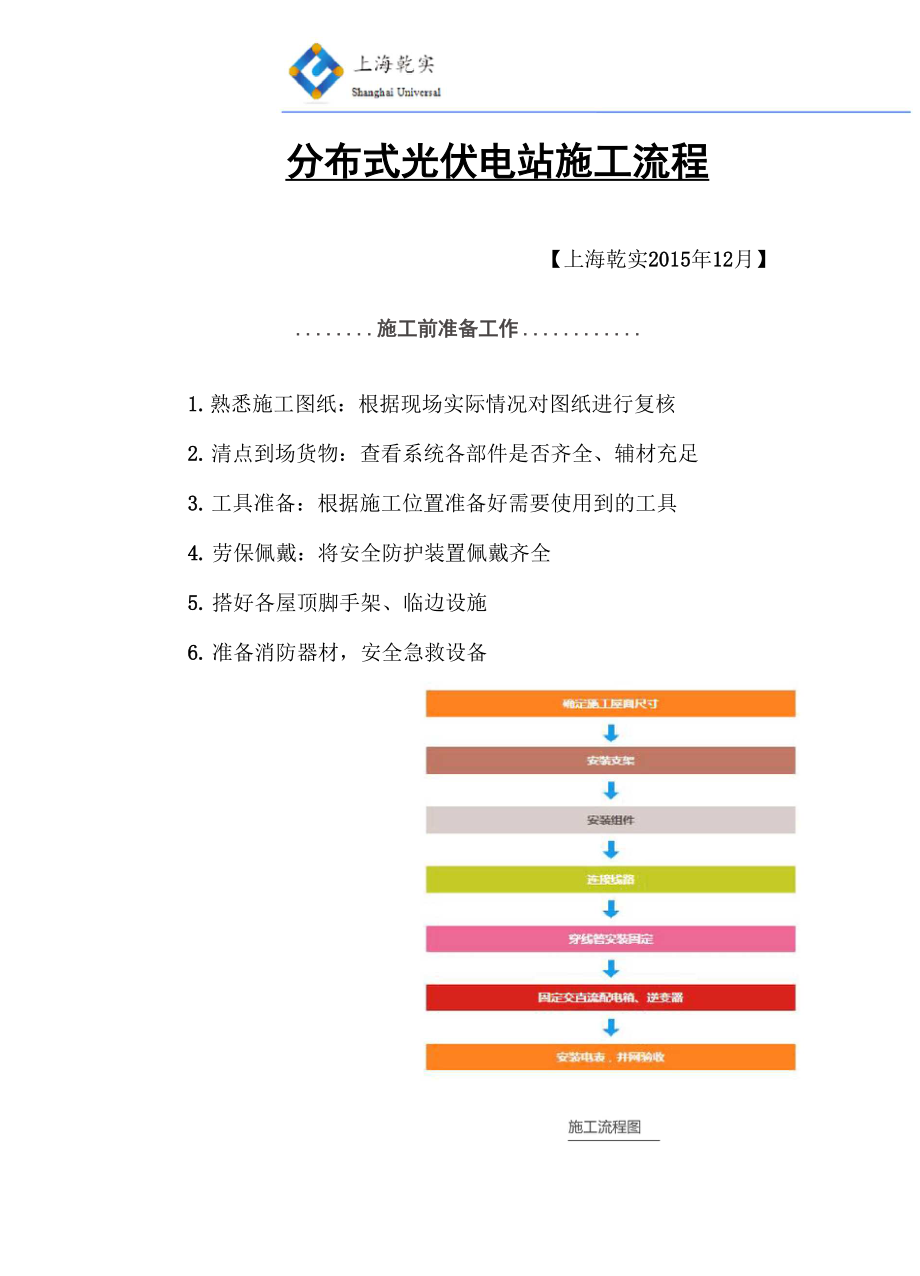

分布式光伏电站施工流程【上海乾实2015年12月】 施工前准备工作 1. 熟悉施工图纸：根据现场实际情况对图纸进行复核2. 清点到场货物：查看系统各部件是否齐全、辅材充足3. 工具准备：根据施工位置准备好需要使用到的工具4. 劳保佩戴：将安全防护装置佩戴齐全5. 搭好各屋顶脚手架、临边设施6. 准备消防器材，安全急救设备= = = = =施工流程 = = = = =一、 熟悉设计1、 厂房的布置，系统的容量；2、 电池板（类别、参数、数量等）；3、 组串设计（一般20块或22块组件一串）；4、 汇流箱的数量、尺寸；5、 电缆型号、数量、大小；6、 逆变器，变压器型号、数量、尺寸（逆变器输出电压需与箱 变低压侧输入电压一致）；7、 并网柜数量、尺寸；8、 监控系统（有无大的液晶显示屏，考虑电源）；9、 组件固定安装形式；10、 初步拟定的设备安装位置及设备安装数量；11、 电缆走径情况二、 现场确认1、 确认安装场地尺寸（实际尺寸与图纸差异），材料堆放位置;2、 为施工方便，设备安装需兼顾先后顺序；3、 确定汇流箱的安装位置（综合考虑布线、固定方式、阴影遮 挡、施工难度）；4、 配电房的选定需根据厂区总体布置、设备数量、尺寸、摆放 方式、间距要求来确定;5、 注意配电房的门是否够设备进入（门的高度需根据设备高度 来确定）；6、 电缆走线，确认是否有现成管道或桥架能满足电缆布线，选 择合适的电缆走径以减少电缆用量；7、 根据设计图纸核实并网点位置；8、 大显示屏的安装位置确认（若有）；9、 电站接地位置确认（尽可能使用原厂区的接地网）。
三、施工资料准备1、 根据已收集的资料，尽可能详细的绘制施工图（设计院出）；施工图需特别注意投资方和企业业主的要求（例如技术协议、设 备基础位置等）；2、 根据施工图纸制作设备清单；设备清单尽可能的与实际用量接近，并综合考虑合同中甲方对材 料的要求；3、 根据施工图、技术协议编写《施工技术交底》《施工组织方案》《安全应急预案》；4、 根据《施工进度计划》绘制《材料进场计划》四、现场施工1、现场弹线定位：2、夹具、支架安装:3、组件安装固定:Siun^hai Um ver 5 il4、桥架及走线:Shzn^aai Universal上海*买5、设备安装:上海乾实Sh趾ighai Unh-eisal6、设备接线:五、系统调试1、 查看并处理电池板阴影问题；2、 检查各箱体内部和电池板内的接线可靠性；3、 组串电压测量；测量组串正负极是否接线正确，电压是否在合理范围内4、 绝缘电阻测量；相间、相对地＞0.5MQ，二次回路大于1MQ（测量采用量程2500V 的兆欧表）5、 接地电阻测量；所有不同用途和不同电压的电气设备应连成一个总的接地网，接地电阻值W4Q （测量采用接地电阻测试仪）6、 单机调试；通电前对各设备进行单机调试，检查各设备有无异常情况。
7、 并网调试；观察设备运行正常与否（查看设备说明书），测量逆变器的输出 电流和电压，确认逆变器显示数据的准确性，观察各仪表显示数值是 否正常8、 后台监控调试；检查各设备通讯状态是否正常，排除通讯失常设备故障9、 记录发电数据六、运维人员培训及资料，设备移交1）运维人员培训1、根据工程特点，编写《运维管理制度》、《用户维护手册》；2、 准备好《逆变器说明书》、《光伏并网柜说明书》、《直流 汇流箱说明书》、《变压器说明书》等工程涉及到的重要设备的说明 书；3、 重点讲解光伏发电的简单原理、现场光伏组件分布情况、设 备分布地点，操作过程中需注意的细节等；4、 现场示范如何进行操作，并请受训人员独立操作一遍，并指 正可能出现的错误操作；5、 提供各设备厂家售后服务人员姓名和联系，以便后期出 现故障或维护时联络2） 资料移交1、 根据现场实际施工情况以及现场的实际尺寸，在施工图的基 础上修改，最终绘制成竣工蓝图（设计院出）；2、 培训资料、设备说明书，合格证，质检报告等；3、 施工报验资料；4、 设备调试记录、发电运行记录；5、 电网公司各部门验收资料、调度协议、购售电合同等；6、 提供《竣工资料签收表》与接收方签字并留底。
3） 设备及备品备件移交1、 提供《设备移交表》并与接收方签字并留底；2、 各设备厂家提供的备品备件清点后交给接收方，并提供《备 品备件移交清单》与接收方签字留底；4）电站移交手续提交《电站验收签证单》与接收方签字确认，作为电站最终移交 证明5）质保期维护服务工作施工方按照合同约定期限履行好质保期内的各项服务工作。
