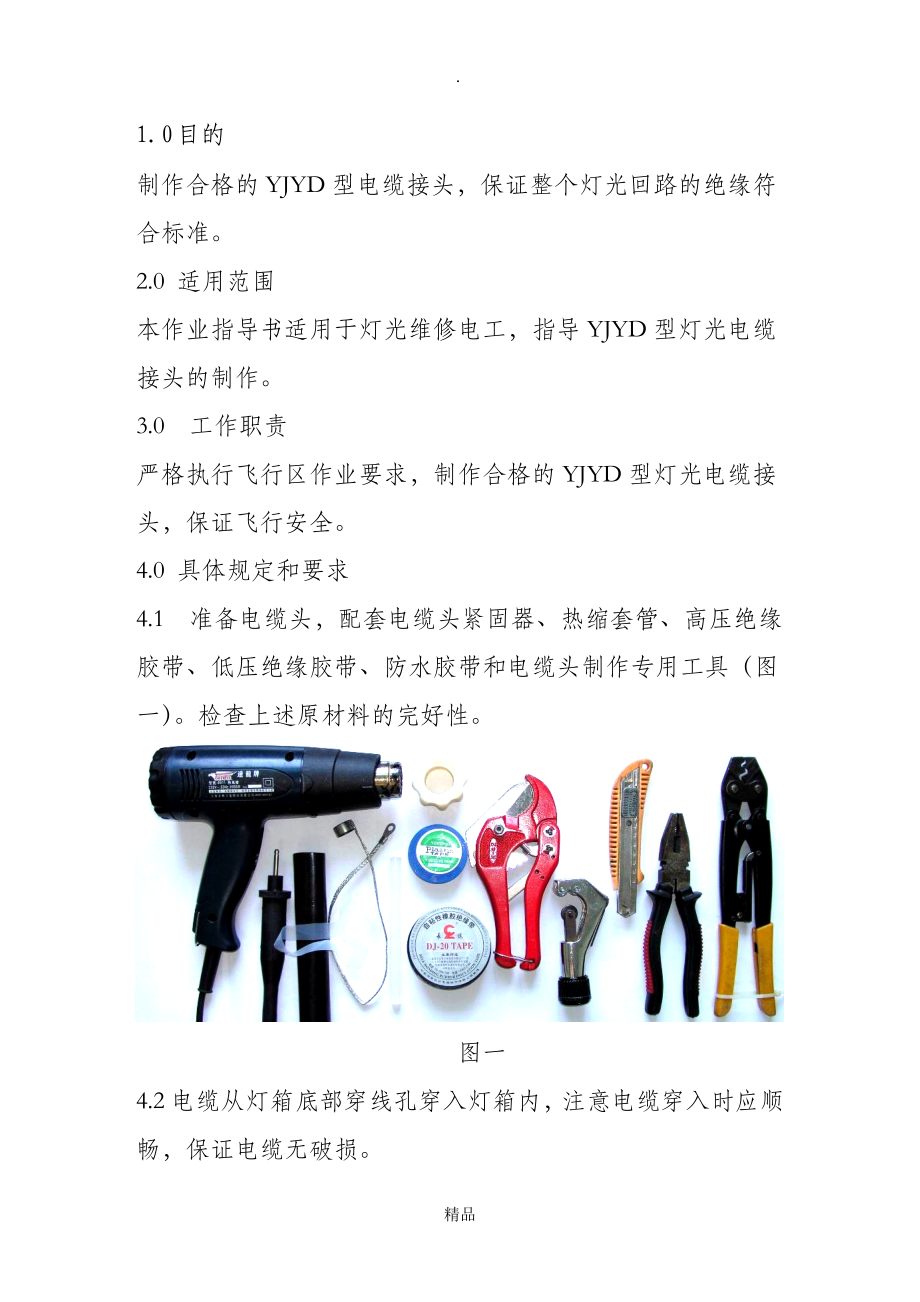

1.0 目的制作合格的YJYD型电缆接头，保证整个灯光回路的绝缘符合标准2.0 适用范围本作业指导书适用于灯光维修电工，指导YJYD型灯光电缆接头的制作3.0 工作职责严格执行飞行区作业要求，制作合格的YJYD型灯光电缆接头，保证飞行安全4.0 具体规定和要求4.1 准备电缆头，配套电缆头紧固器、热缩套管、高压绝缘胶带、低压绝缘胶带、防水胶带和电缆头制作专用工具（图一）检查上述原材料的完好性 图一4.2电缆从灯箱底部穿线孔穿入灯箱内，注意电缆穿入时应顺畅，保证电缆无破损精品.4.3 在电缆线头50毫米处剥去电缆外层和铜皮（图二）图二4.4剥去10毫米电缆外层露出铜皮（图三）图三4.5在铜皮上套上接地线铜圈，用工具夹紧，然后剥去半导体层（图四）精品.图四4.6端15毫米处剥去绝缘层露出线芯（图五）图五4.7 站在道肩面向灯箱，左手边压接插针电缆头，右手边压接插座电缆头，将内外层热缩管和旋紧器套在接头上（图六），用干净布除去线芯灰尘和油污精品.图六4.8选用压接钳的6毫米压模，压接二次（图七）图七4.9检查电缆头是否压接合格后，先用一条高压胶带包扎（图八），再用低压绝缘胶带包扎两层（图九），然后用防水胶带包扎（图十）。
精品.图八图九精品.图十4.10 电缆头压接处，用热缩套管热缩两次，内层热缩管长度为20厘米，外层为30厘米（图十一）图十一4.11检验用2500V兆欧表摇测电缆头绝缘电阻1000兆欧以上为合格如有侵权请联系告知删除，感谢你们的配合！精品。
