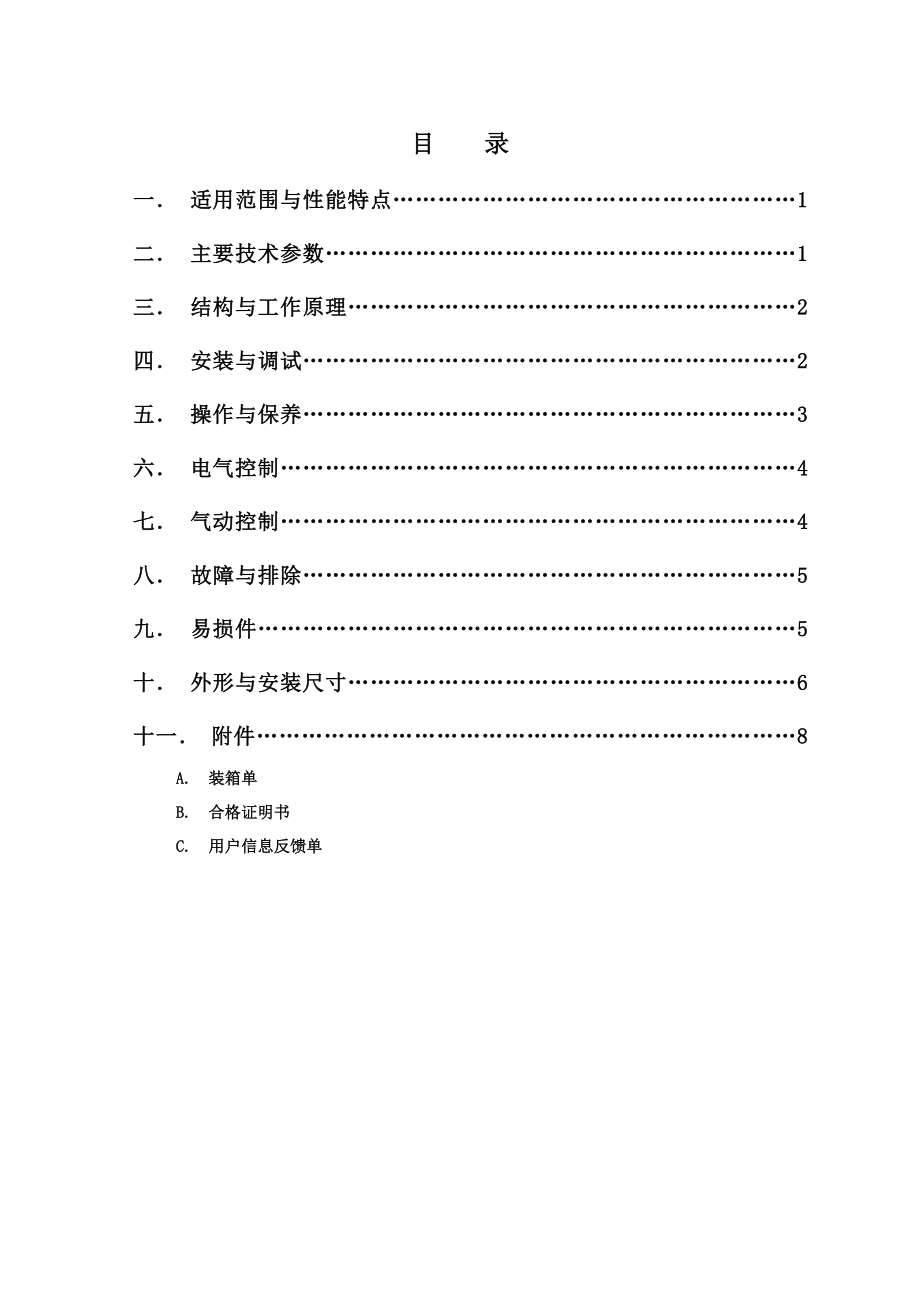

目 录一． 适用范围与性能特点………………………………………………1二． 主要技术参数………………………………………………………1三． 结构与工作原理……………………………………………………2四． 安装与调试…………………………………………………………2五． 操作与保养…………………………………………………………3六． 电气控制……………………………………………………………4七． 气动控制……………………………………………………………4八． 故障与排除…………………………………………………………5九． 易损件………………………………………………………………5十． 外形与安装尺寸……………………………………………………6十一． 附件………………………………………………………………8A. 装箱单B. 合格证明书C. 用户信息反馈单一．适用范围与性能特点1. 适用范围SLHJ系列卧式单轴浆叶混合机适用于饲料、食品、化工、医药、农药等行业中粉状、颗粒状、片状、块状、杂状及粘稠状物料的混合，混合物的组成成分分布均匀，确保混合饲料的质量2． 性能特点（1） SLHJ卧式单轴浆叶混合机为分批式混合机，混合均匀度优良。
2） 转子与机壳的间隙很小，使物料能充分混合，底部为全长开门，物料残留 小3） 机体的两端密封严密，杜绝了两轴端漏料现象4） 出料门采用气动控制，动作更加准确可靠，密封性能好5） 机内装有液体添加装置，分布均匀分散6） 总体结构合理，外形美观，操作维修方便 二．主要技术参数机型SLHJ0.2SLHJ0.5SLHJ1有效容积0.2 M30.5 M31 M3每批混合量100kg250kg500kg每批混合时间1分~5分/批1分~5分/批1分~5分/批混合均匀度≤7cv%≤7cv%≤7cv%动力3KW5.5KW7.5KW外形尺寸(图2)A xBxC(mm)1166x1446x12391595x1948x14401578x2494x1580 三．结构与工作原理1. 转子转子由轴和其上焊接的桨叶组成，靠轴上桨叶的角度和浆叶间两两相对保证物料在混合机内均匀混合2. 机体机体上装有回风管道，使下料时空气回到排料腔，确保下料畅通机体两侧开有检修门，维修、调试更加方便3. 出料门机体下部出料门框周围装有密封条，门关紧时，出料门体上的密封条紧贴壳体，使机内物料不致漏出。
出料控制机构由气缸、连杆组成出料门装在轴上，通过气缸往复运动，连杆机构使轴转动，从而带动出料门开启或关闭（气缸活塞杆推出时，出料门关闭），并保证关门后，连杆处于死点状态4. 液体添加液体添加装置由盖板、喷嘴等组成，液体通过喷嘴呈扇形喷出，机壳全长有数个喷头均匀分布外接油管由软管与盖板内螺纹相联接四．安装与调试1. 设备安装前应进行全面检查确保整机完好2. 该机为大开门出料，出料连接口为机壳的法兰边，机体下面应安装容积相当的料斗3. 按照工艺要求在机体上面盖板上开孔接进料管4. 在电机启动前，应检查混合机内外的紧固件以防松动.5. 使主轴转向和混合机壳体上箭头所示方向一致6. 使用前应检查出料门的开启、关闭情况使出料门关闭时能和机壳底部相平，开启时能达到一定角度，并使气缸运行平稳，速度适宜五．操作与保养1. 操作A. 使用前应进行空车运转，机体应平稳，无非常的振动，并应观察出料机构工作是否正常B. 使用时应先启动减速机，待转子转动正常后再进料C. 添加剂应在机内主料进入一半批量后加入，油脂应在主料全部进入机内后在喷入，喷完后方可放料D. 停机不用时，油脂添加管道内不得存留油脂，以免油脂凝固后堵塞管道。
E. 物料中不得混入金属杂质，以免损坏转子叶片F. 减速机及气缸，辅助元件等的使用，应符合起说明书的规定2. 保养A. 出料机构应保持运转灵活，并应经常清除积尘B. 各轴承应定期更换润滑脂润滑脂应选用钠基润滑脂（GB492-65）Zn-3.C. 定期润滑链条D. 减速机于第一次加油运转500小时后，即应更换新油以后在连续工作每半年更换一次（8小时工作制）如工作时间长，可适当缩短换油时间六. 电气控制单轴浆叶混合机电气控制原理参考图图1 SLHJ混合机电机控制接线示意图 SLHJ混合机门控制接线示意图七．气动控制1. 工作原理（1） 选用额定工作压力为0.7-0.8Mpa的空气压缩机产生的压缩空气为动力源，来保证气缸的工作压力为0.63 Mpa2） 接通气源管路，并检查各路管道连接是否可靠应无泄漏，油雾器应按规定注入适量润滑油3） 无负载时，在规定工作压力下，通过手控开关，用手控二位五通电磁换向阀，使气缸动作，来检查气缸及供气系统是否正常4） 正常负载工作时，电磁阀通电，使二位五通电磁换向阀接收电信号来改变压缩空气的流动方向，去推动气缸动作，实现气压传动的自动控制5） 定期检查油雾器、分水滤气器中的油位及水位，当油位临近最低油位时，要及时补油，油的种类根据粘度2.5-7E范围选择；水位接近过滤芯时，及时放水，水将要放完时，立即关闭放水阀。
2. 保养（1） 应定期清除出料控制机构部分的积尘2） 过滤芯、存水杯和油杯应定期清洗3） 清洗时金属零件用矿物油，橡胶件用肥皂液，存水杯和油杯应放入石油溶液中漂洗，切忌于丙酮、乙基醋酸盐、甲苯溶液中清洗八．故障与排除1. 使用过程中如发生突然停机，应待打开出料门排掉物料后再启动电机2. 出料机构如不能正常工作，应检查气缸及供气系统有无故障故障原因原因排除方法缸体与端盖件漏气密封圈损坏更换密封圈减压阀调压时压力升不上弹簧断裂更换弹簧油雾器工作时不滴油进口流量减小油针堵塞补油清洗或更换电磁铁有杂声铁芯及吸合面间有污物电压低于额定电压清除干净调整电压主阀不换向或换向不灵电磁阀接线不良电磁排气慢或不排气润滑条件不良工作压力低检查线路清洗电磁铁检查清洗，提高气源压力，检查气路是否漏气九．易损件型号所配轴承型号套筒滚子链GB1241.3－83带方形座外球面轴承数量带立式座外球面轴承数量SLHJ0.2UCFU2072UCP312220A－1－56SLHJ0.5F905082UCP316224A－1－56带方形座外球面轴承数量头部轴承座数量尾部轴承座数量SLHJ1F905112Z2616Y1Z2511Y1十．外形与安装尺寸图1. 外形图:图2 SLHJ单轴浆叶混合机外形图2. 底部安装尺寸:(1) SLHJ-0.2型:(2) SLHJ-0.5型:(3) SLHJ-1型:装 箱 单产品名称： 产品型号： 一、 随机文件序号名称单位数量备注1装箱单份12合格证明书份1附在使用说明书内3使用说明书份1二、 随机附件序号名称单位数量备注12345装箱员： 装箱日期：合 格 证 明 书产品名称： 产品型号： 本机经检验合格，准予出厂！出厂编号：出厂日期：质 检 员： 上海正诚机电制造有限公司 生产制造质检部 征求用户意见和建议欢迎您加入“上海正诚”产品用户大家庭，感谢您正确明智的选择，能为您提供服务我们深感荣幸。
十余年来，我们积极致力于饲料机械的研究，设计与制造，承蒙各界朋友的关心与支持，使我们能不断地改造产品、改进技术，以更优良的产品服务于用户我们清醒的认为，在本厂产品服务于阁下的过程中，仰或有不到亦处，亦或不能完全满足您的特殊要求，故此我们热忱的希望您能将您的意见或改进建议提供给我们，不甚感谢请将“用户信息反馈单”填好后并返回，以便我们更及时地为您及广大同仁提供更优质的服务来函请寄“上海正诚机电制造有限公司（工程销售部）收”谢谢！地址：上海市松江区茸北工业区茸兴路3-5号ADDRESS：NO.3-5RONGXING RD.RONGBEI INDUSTRIAL ZONE SONGJIANG SHANGHAI （TEL）：021-57781601；021-57781610 （FAX）：021-57781613邮编（ZIP）：201613上海正诚机电制造有限公司用户信息反馈表产品型号出厂编号出厂日期使用日期用户单位联 系 人用户地址联系邮政编码传 真使用情况及存在问题 经办人签字： 年 月 日用户建议及改进意见 经办人签字： 年 月 日用户对设备的总体评 价 经办人签字： 年 月 日其他说明事 项上海正诚公司 上海正诚机电制造有限公司是美国在沪注册的独资企业,主营饲料(粮食)加工的成套机电设备和零配件,承担年产1-36万吨饲料厂的设计、制造和安装的交钥匙工程，至今已在中国各地承建饲料厂20余家，倍受国内外同行的赞誉。
本公司先进的加工设备和制造工艺可制造国内外各种规格的优质环模、压辊、破碎辊系列产品也可按您的订单和技术要求定制本公司在中国饲料行业率先通过ISO9001国际质量体系认证坚持质量第一、信誉至上的服务宗旨，愿向饲料行业的同仁提供一流的技术、一流的产品、一流的服务地址：上海市松江区茸北工业区茸兴路3-5号ADDRESS：NO.3-5RONGXING RD.RONGBEI INDUSTRIAL ZONE SONGJIANG SHANGHAI （TEL）：021-57781601；021-57781603 （FAX）：021-57781613邮编（ZIP）：201613 单轴浆叶混合机使用说明书 地址：上海松江工业区茸北分区茸兴路3-5号 邮编201613,021-57781601,021-57781613。
