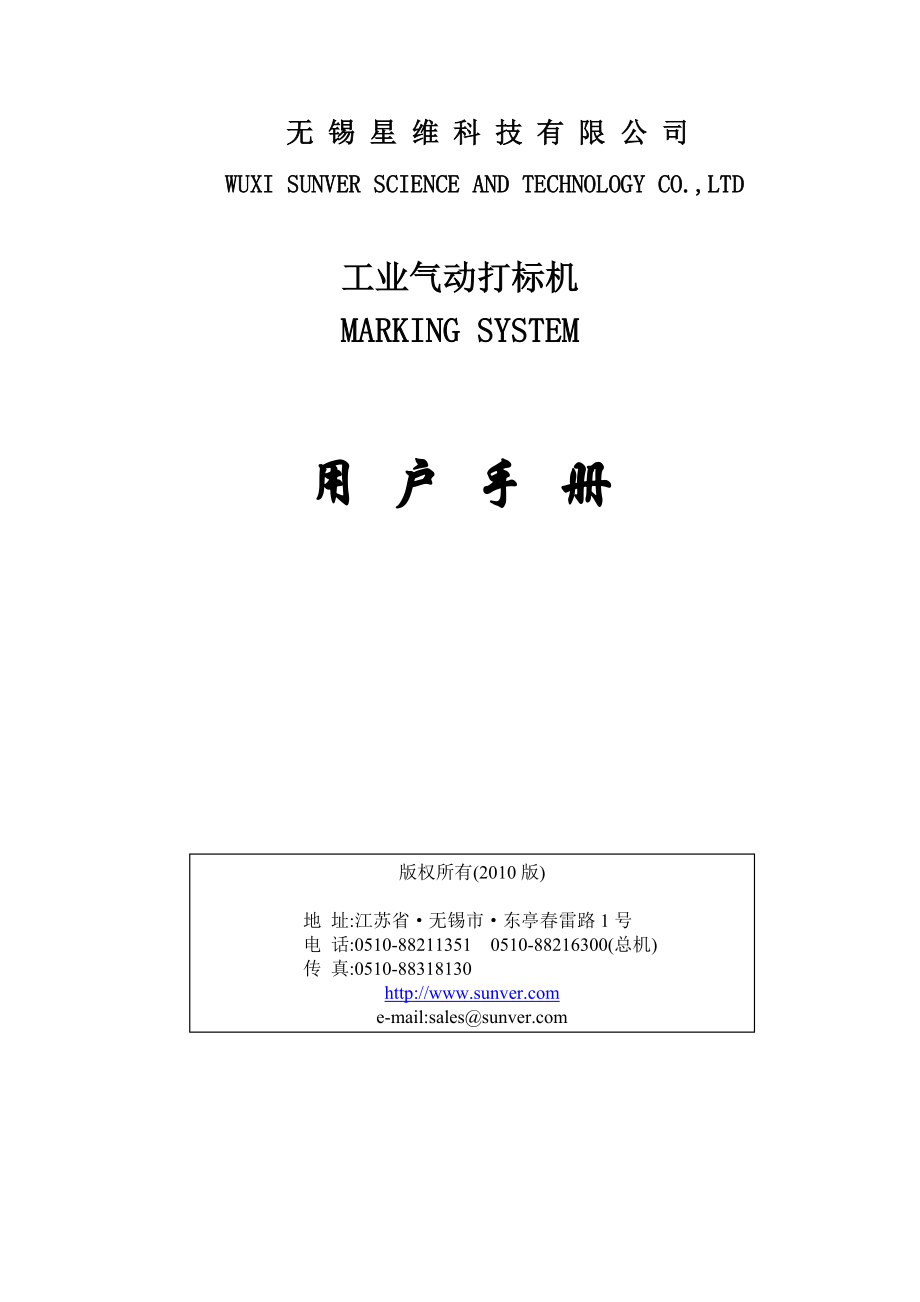

无 锡 星 维 科 技 有 限 公 司WUXI SUNVER SCIENCE AND TECHNOLOGY CO.,LTD工业气动打标机MARKING SYSTEM用 户 手 册版权所有(2010版)地 址:江苏省无锡市东亭春雷路1号电 话:0510-88211351 0510-88216300(总机)传 真:0510-88318130e-mail:sales@目 录 1 Sunver 6.0X系统需求 ………………………………………3 2 Sunver 6.0X的安装 …………………………………………3 3软件注册 ………………………………………………………3 4 Sunver6.0X软件功能…………………………………………4 5标记的输入…………………………………………………… 5 5.1标记的属性 …………………………………………………5 5.2标记的输入………………………………………………… 5 5.3标记的编辑 …………………………………………………6 5.4标记的扇形排列 ……………………………………………7 5.5标记定位…………………………………………………… 7 5.6刻印参数设置……………………………………………… 8 5.7标记刻印…………………………………………………… 9 5.8标记特效参数的使用………………………………………106标记的条形码打印……………………………………………107系统选项………………………………………………………117.1系统参数设定………………………………………………117.2界面参数设定………………………………………………111.Sunver 6.0X系统需求备注：windows为微软商标。
操作系统：win98/win98 me/windows 2000/winXP硬件(最低需求)：CPU 500MZH/128内存/20G的硬盘 2.Sunver 6.0X的安装在随机附件的软件包中包含本产品的安装光盘假定光盘盘符为“F：”，则请运行：F:/Sunver6.0X/setup系统初始化后，出现图1安装界面： 图1 图2单击“下一步”，出现安装路径选择对话框(图2)如果不想改变默认的安装路径则选择“下一步”进行安装根据对话框的提示可以完成所有的安装安装完成后，将在桌面创建图标，当点击该图标时可打开该软件当然也可以通过“开始/程序/ Sunver6.0X/工业标记刻印系统” 来运行该软件(图3) 图33.软件注册 首次运行本软件后将出现图4对话框，在正式使用前必须进行注册注册码包括:“产品注册编码”和“产品序列号码”两部分。
产品注册编码”有8位数字组成， 在软件首次运行时将显示出来用户应记下此编码并及时传递到本公司索取“产品序列号码”产品序列号码由16位数字组成，每4位数之间用短横线 “-” 连接按图5填写后按“确定”即可完成注册 图4 图5电 话: 0510-88216300传 真: 0510-88318130e-mail: ysh@注册途径(请按右框中的联系方式)：本公司提供24小时注册服务4.Sunver6.0X软件功能星维刻印系统启动后出现下图的界面： 213546 图6[标题栏(1)]:显示正在编辑的文件名及本系统的名称和版本信息[菜单栏(2)]:提供系统所有功能为便于操作，菜单栏中的大部分功能均放置在[工具栏]中[工具栏(3)]:按钮定义如下：:粘贴:撤消刚才的动作 :重复刚才的动作 :系统选项，用来设定机器参数:合格证编辑:合格证预览:显示本系统版本信息:切换各个功能:只刻印被选择的内容:对针，用来定位:检查标记属性是否正确:调试刻印模式:调整刻印顺序:文档信息:新建一个文件:打开一个文件:保存当前打开的文件:保存当前打开的所有文件 :前切一个内容:放大标记编辑框中显示的内容:缩小标记编辑框中显示的内容。
:按窗口能显示的范围进行自动缩放:全屏幕模式开始刻印 :停止刻印:刻印上次的内容:机头复位:气源开关，正式刻印前须打开此开关:删除一个内容 :复制 [编辑框(4)]:刻印的内容均在此进行编辑[快速排版(5)]:择相应功能，可实现快速排版，包括对齐功能等[状态栏(6)]:显示机器当前参数状态及正在使用的命令的说明、编辑框中鼠标所在的坐标，另外还有键盘上几个特殊功能切换键的状态等5.标记的输入5.1标记的属性 在输入标记时,首先按下表确认需要打标内容的属性： 序号图标属性定 义备 注1字符内容固定，包括数字、字母及汉字2号码标记的末尾必须由数字组成中，默认情况下每次刻印完成后自动累加“1”又称流水号或增量号3VIN按一定格式并按VIN算法进行加密的一种国标代码，其中第9位为效验位，后6位为号码4时间系统日期和时间，可根据需要选择相应格式5图形用以在工件上刻印图形的标记，兼容AutoCAD、CorelDraw等矢量制图软件6 空走线改变打印针头行走轨迹，可以绕开障碍物不能打印7注释用来对标记进行说明不能打印5.2标记的输入字符型标记的输入: 点击按钮,出现图7。
标记内容：输入欲标记的内容基本字体、汉字字体:选择所需的字体本软件兼容MVF矢量字体和TTF Windows系统字体点击“确定”即完成一个新定义的标记(标记的大小、排列方式、位置按默认值) 图7 图8 图9时间型标记的输入:点击按钮，出现图8对话框,可根据需要选择相应的时间和日期格式号码型标记的输入:点击按钮，出现图7的对话框，此时标记的尾数必须是数字VIN型标记的输入:点击按钮，出现图7对话框.VIN(车辆识别代码)是汽车和摩托车上专用的代号，必须有17位组成输入17位代号即可图形型标记的输入:点击按钮，出现图9对话框.点击“浏览”选择一个图形文件(文件格式为WMF、MVG、EMF,也可在图形库中选择)此时被选择的图形将显示在图形标记编辑器中设定好图形的坐标、大小、旋转角度后点击确定按钮，一个新的图形标记将被定义在编辑框中 空走线的输入：分为“走出”和“返回”两种情况。
走出”线路为坐标原点至标记内容的左上角返回”线路为标记内容的右下角至坐标原点但在实际使用过程中往往需要改变这种默认的路径，以绕开可能对针头起阻碍的部分启用空走线功能，在需要的路线中用鼠标选择几个点，软件自动将几个点连接成线，这条线路便是针头将要行走的线路编辑或取消空走线路时只需用鼠标选择节点后，再打开鼠标右键单击，这个空走线点将被删除 标记注释：对标记的一些说明，只起说明作用，不能打印5.3标记的编辑用鼠标双击需要编辑的标记，被选中的标记周围出现虚线框，出现图10对话框，此时进入标记编辑状态也可点击工具栏上的按钮，打开标记编辑器进行编辑启用指定尺寸:选择后，不管标记含有多少内容均按一定的比例自动地被限制在指定的尺寸中对标记大小、字间隔、形态、字体的编辑方法一：在文字型标记编辑器中单击“标记位置、尺寸”，输入相应的数值即可方法二：在字的“宽、高、间隔、旋转、字体”对应栏目内直接输入欲改的数值本方法支持多个标记一次同时修改但要对多个标记进行同时选择(按鼠标左键在编辑框内拖出一个虚线框，使虚线框覆盖所需修改的所有标记，释放鼠标左键即可完成多个标记的选择也可先选择一个标记后，按住键盘上的[Shift]键再单击需要选择的标记，直到选择完成为止。
) 方法三：当标记被选择后会出现虚线框，此时可用鼠标选择虚线框上六个点进行拉伸本方法一次只能修改一个标记对标记位置的编辑: 这里可以精确地设置标记的位置与尺寸，精确到0.01mm 方法一:用鼠标选择好标记后直接拖到需要的位置也可一次整体移动多个标记到新的位置方法二:在“坐标”栏目内输入欲修改的数值本方法一次只能改变一个标记的位置方法三:用鼠标点击标记内容，再使用键盘上的方向键调整位置可一次调整多个标记的位置图10 图115.4标记的扇形排列在编辑框中选择要进行扇形排列的标记，双击后出现标记编辑器,图11：选择“启用扇形排列”，该标记将按设置好的参数以扇形的方式排列出来(图12)内圆半径:指标记字符向着圆心方向的最里端与圆心的距离外圆半径:指标记最外端与圆心的距离其中用户只须设置内圆半径，外圆半径由系统自动计算并显示出来始角度:标记字符从左向右的起始点与X轴的角度终止角度:指终止点与X轴的角度，用户只需设置起始角度，终止角度由系统根据字符串的长度自动计算字符方向:在扇形排列时，字符的方向分为向内排列和向外排列两种(图13)。
内缩方式:为高级选项，当字符过宽而且内圆半径太小时，字符与字符之间将会发生重叠现象，这时本选项就是为了避免种情况(图14)图12 图13 图145.5标记定位在完成刻印内容编辑后还要对打印位置确定可以选择标记对针功能来完成此项工作选中要打印标记后点击工具栏上的“标记对针”按钮或者单击鼠标右键出现图15对话框可选择需要对针位置，此时也是打印针实际刻印位置，如果此位置与工件上要求刻印的位置不一致，则可通过以下方法调整：方法一：使用鼠标将标记拖到规定的位置(此时打印针头将同步移动，根据针头的位置来确定需要拖动多少 图15方法二：使用键盘上的方向键，按一次则移动大约0.2mm(可设定)，直到移动到需要的位置 方法三:输入正确的坐标(由于位置较难确定,此方法难度较大)对针到当前位置：单击此菜单命令，打印针将移动并对准到刚才鼠标右键单击的位置另外，在刻印工具栏上还有一个跟随按钮，单击后跟随模式被启用，这时只要选择或移动某个标记，打印针都会自动移动并对准到标记的相应位置上。
5.6刻印参数设置刻印速度与空走速度的设置刻印速度是指打印针在刻印时行进的速度空走速度是指打印针在非刻印状态下行进的速度(即空走)空走速度一般应高于刻印速度，但最好不要大于刻印速度的20% 图16拖动调节杆或直接输入数据来调整刻印速度与空走速度(图17) 开气延时与关气延时的设置打印针在运行到标记位置时电磁阀同时打开释放气源，但气源从阀内到针头尾部需要时间，就会出现针头已到达标记位置而气源滞后的现象，可能会产生(图16)第一划缺笔的现象 同理，标记刻印完后，有部分气源残留在电磁阀与打印针之间，它可能会使打印针作高频冲击，就会出现最后一划有拖尾现象 开气延时与关气延时中数值为打印针的等待时间，单位为毫秒。
调整开气延时可以解决缺笔现象；调整关气延时可以解决拖尾现象 拖动控制杆或者直接输入数据来调整开气延时和关气延时的参数 图17 点阵延时设置在选择点阵模式刻印时，此设置决定了每个点在刻印时所需要的时间点击“刻印参数设置”按钮打开高级刻印参数设置对话框(图18)刻印模式分为连续式和点阵式两种刻印模式系统默认的模式是连续式选择点阵刻印模式时需要指定每个点之间的距离，这个值与字体大小有关，一般为1-2mm当用户购买的机型支持旋转式刻印，可启用旋转刻印模式，可在圆型工件上进行刻印旋转式刻印需要用户指定工件的直径图18自动刻印一般用在自动化生产线上，可指定系统每隔多少时间自动进行刻印，而无须按刻印按钮 待命坐标系统将编辑栏内的左上角默认为原点(0,0)，是打印针出发和返回的地方一般情况下，要求工件上的打印位置尽量靠近原点，以缩短打印针空走距离，提高打印效率。
但受工件的形状及固定该工件夹具的限制，打印位置与原点可能有一段较长距离，此时可通过修改原点坐标来解决本软件中的待命坐标就是用来修改原点坐标的，重新定义原点位置应尽量接近工件上的打印位置，以提高打印效率待命坐标一旦设置，则打印针刻印时要从此位置出发和返回当点击工具栏上的“复位按钮”进行强制复位时打印针仍将回到系统默认的(0,0)处但在下次刻印时还将返回到设定的原点流水号设置流水号、VIN代码、自定义代码等数值型标记在每次刻印完成后都将自动加“1”，但也可以改变此值合格证及条码输出每次刻印完成后，如果用户在标记中设定了条形码或合格证参数，就可以指定在刻印完成后将其从相应的打印设备上输出注意：如果用户不确定某些参数将起何作用，请不要擅自修改！5.7标记刻印标记正确性检查:单击按钮,出现图19对话框：如在检查结果栏中有无效标记，则应对该标记进行“编辑”或“删除”操作，直到检查结果栏中显示“正常有效”为止标记刻印顺序的编辑：单击按钮，出现图20对话框 一般情况下，标记将按照被建立的先后顺序进行刻印如需更改这个顺序，可使用上移和下移按钮调整标记的刻印顺序 图19 图20刻印操作： 当所有标记都正确建立并保存到磁盘后，就可以开始刻印操作了。
在刻印之前，请先检查刻印机是否正常连接上并且确定控制器电源已经打开刻印操作由主界面中的刻印操作栏来执行单击刻印工具栏上的刻印按钮，标记将按设定好的刻印顺序开始刻印在刻印开始时，如果需要，系统将对标记中的流水号、VIN与及自定义代码进行同号检查，当发现有同号的标记，系统将提出警告每一次成功刻印完成后，流水号、VIN与及自定义代码等将按照设定的增量自动累加每一次成功的刻印操作都将被记入日志数据库中如果刻印操作成功完成，但由于种种原因，被刻印的工件没有达到想要的刻印效果，这时可使用重刻按钮进行一次重刻重刻时所有标记都将被恢复到上一次刻印时的内容 当刻印操作由于种种原因精度达不到理想的效果时，可使用复位按钮将打印针进行复位重新确定原点 需要立即停止刻印时，可使用按钮（或直接再按一次刻印机上的刻印按钮）立即停止当前的刻印操作正在进行的刻印操作被停止后，所有流水号、VIN与及自定义代码等将不会被累加，且本次操作也不被记入日志数据库气源按钮用来打开或关闭刻印机的气源，一般情况下请将其打开当选刻按钮被按下时，刻印操作将只对已经被选择的标记起作用，也就是说只刻印已经被选择的标记合理的运用，将可以用来只对工件的某一部分进行刻印。
5.8标记特效参数的使用选择一个标记并单击工具栏上的特效按钮则可打开标记特效编辑器(图21)选择“启用翻转”可实现对标记的“镜像”刻印(图22) 图21 图22标记倾斜的使用：在标记特效编辑器中选择“倾斜”(图23)，会产生一些特殊刻印效果(图24) 图23 图246．标记的条形码打印本系统支持条形码输出用户需要配备一台条形码打印机当用户需要对标记进行条形码输出时应首先对条形码进行设置选择工具栏中“系统选项”设置按钮，出现图25的对话框注意：用户必须正确设置条形码打标机参数，否则，条形码将不会被正确的输出或根本无响应单击条形码打标机设置页，打开条形码打标机设置首先确定条形码打标机接插在电脑的哪个端口上(参考条形码打标机说明书)，然后在条形码打印命令中输入条形码打印的相关命令(参考条形码打标机编程手册)由于目前市场上销售的条形码打印机种类很多，每种的编程方法也不一样，所以无标准的命令可使用，用户必须参考条形码打标机编程手册才能写出正确的命令！ 在条形码打印命令中，可自定义某个字符串为用户将要替代的条形码输出内容。
只需将所用的字符串填写在相应位置即可，但请一定避免使用条形码打印命令中已经被定义的字符在文字型标记编辑器中单击“条形码参数”页，该页打开(图26)选择“启用条码形输出”，该标记将按指定的参数被打印到条形码打标机上条形码参数的设置与合格证参数的设置基本一样，只是缺少了位置与字体参数，因为条形码位置与字体参数都将由系统选项中的条码形打印命令来决定(关于条码形打印命令的设置方法，请参见系统选项) 图25 图267.系统选项7.1系统参数设定打开软件参数设定的文件“Thorx3set”,该文件位于刻印系统的安装路径里默认路径C:/programfiles/sunver6.0X当发现打印的速度、字体比例有异常变化时，请按图27核对 图27 图287.2界面参数设定编辑器设置：选择系统选项按钮，弹出对话框(图28)网格尺寸：系统默认的网格大小为10*10mm缩放比例：每次点击放大或缩小按钮时编辑器放大或缩小的比例，一般情况下设为20％。
方向键增量：当用键盘中的方向键来调整标记位置时每按一次方向键所移动的距离系统默认的是0.5mm 粘贴标记时自动错位：在复制操作时，复制内容与原内容将错开一个位置防止它们重叠启动时打开最后一次编辑的文件：选择此项每次系统启动后，将自动打开上一次最后编辑的一个文件 刻印机设置： 刻印机设置和刻印参数设置是有区别的，刻印参数是针对文件的，将随文件的不同而不同，而刻印机设置是针对整个系统的，不随每个文件而变动，是整体设置单击刻印机设置选项页(图29).紧急停止:即允许在刻印或空走过程中紧急停止一般选择刻印过程中允许紧急停止 原点自检:为保证每次从同一个位置开始打印应启用这两项功能，以找回准确的原点位置自动复位间隔次数：打印针每次刻印完后应回到原点但由于机械运行的误差(这种误差随着刻印次数的增加而积累)，会造成打印位置的偏移，为了消除这种偏差，需要对打印机头进行自动复位系统默认的是每打印20次复位1次 图29 图30配色方案设置配色方案只是一个辅助设置，可配置个性化的编辑器色彩打开配色设置(图30)。
左边为可配色项目的名称，双击可打开Windows标准颜色选择器进行色彩的选择右边为当前配色方案的预览效果另外本系统提供了两种常用的方案供选择：高对比度白色和高对比度黑色。
