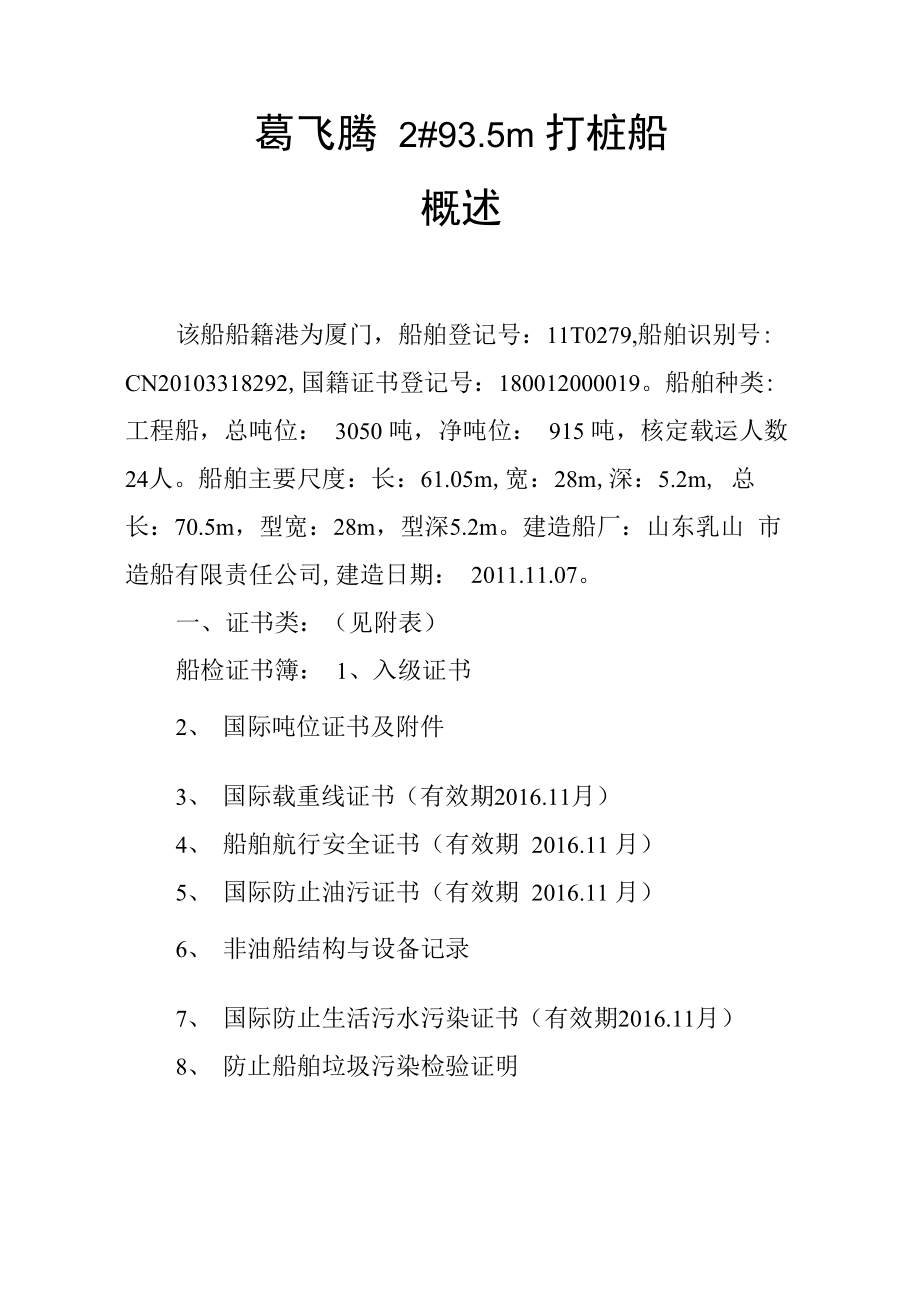

葛飞腾 2#93.5m 打桩船概述该船船籍港为厦门，船舶登记号：11T0279,船舶识别号: CN20103318292,国籍证书登记号：180012000019船舶种类: 工程船，总吨位： 3050 吨，净吨位： 915 吨，核定载运人数 24人船舶主要尺度：长：61.05m,宽：28m,深：5.2m, 总长：70.5m，型宽：28m，型深5.2m建造船厂：山东乳山 市造船有限责任公司,建造日期： 2011.11.07一、证书类：（见附表）船检证书簿： 1、入级证书2、 国际吨位证书及附件3、 国际载重线证书（有效期2016.11月）4、 船舶航行安全证书（有效期 2016.11 月）5、 国际防止油污证书（有效期 2016.11 月）6、 非油船结构与设备记录7、 国际防止生活污水污染证书（有效期2016.11月）8、 防止船舶垃圾污染检验证明9、 国际防止空气污染证书（有效期20 1 6 . 1 1月）10、国际防污底系统证书11、结构和设备记录12、船员舱室设备符合证明13、钢索检验和试验证书14、起重设备检验和试验证书15、活动零部件检验和核试验证书16、船舶航行安全证书的设备记录簿17、船舶起重和起货设备检验簿18、海上移动通信业务标识码证书19、船用灭火器检测报告（下次检验时间：2016.3 月）20、船用气瓶检测报告21、固定 CO2 灭火系统（下次检验时间：2015.4 月）产 品证书22、气胀救生筏检修证明23、雷达应答器产品证书24、火箭降伞火焰信号产品证书25、船舶国籍证书（有效日期：2017.3.30 日）26、船舶所有权登记证书二、船体部分1、本船总长：70.5m,船宽：28m，型深：5.2m，设计吃 水：2.6m，结构吃水3.5m，总吨位：3050吨，净吨位：915 吨，材料：钢质。
本船为箱型船，钢质，单甲板，具有三层甲 板室的非自航工程船适应沿海海域锚泊作业和无限航区调 遣无限航区调遣航行时主甲板及第一层甲板门窗盖应关闭， 并且船上无人适用于沿海海域水上工程各类钢桩，混凝土桩 的沉打作业，同时也可兼作起重船使用，适用于打桥梁桩和码 头桩本船施工海域海况为7级风以下，有效波高为0.8m，水流速＜3.0 m/sl5m，—船级社为CCS船容及自持力，淡水舱容积 288m3，备用淡水舱容积 508m3，燃油舱容积236m3，艉压载水舱容积共计1316m3，艏 压载水舱容积共计 ll04m3本船一次装满油水及供应品，足能保证船舶连续作业 30 天，自持力 45 天船体主要构件尺寸：平板龙骨 12*1600， 船底板12，舷侧板 12，舷顶列板12*1600，上甲板12.14.16.24二、锚泊设备锚：1、防风锚为 C 型霍尔锚一个6吨2、施工锚：海军锚8 吨6 只， 10吨4只锚机：68Am2/340KN液压起锚移船组合机1、起锚部分：锚链直径68Am2，支持负载1098KN，工 作负载196.5KN，起锚速度N9m/min，过载拉力294.8KN，链 长： 285m其余九台为340 KN液压移船绞车。
额定拉力340KN （第 五层），额定速度10m/min,（第一层），卷筒制动负荷1OOOKN （第1层），轻载速度20m/min （第1层），马达型号： CA100SAON-S33,钢丝直径44mm,卷筒容量500m（第5层）三、消防系统1、水灭火系统，设有消防泵1台，型式：65CWL-6，流 量35m2/h，扬程42m，配用电机7.5KW，转速2950转皮龙 和水枪套件 13 套，国际通岸接头 2 个厂家：佛山市顺德区 顺达船舶工程有限公司2、固定CO2灭火系统：CO2气瓶：45kg*22，启动气瓶 60mpa*2，保护场所为机舱3、灭火器：©重量5kg，数量11个，干粉灭火器11个©7kg，CO2灭火器9个Q轻水泡沫灭火器9L，15个©4 轻水泡沫车 65L， 1 个©5 氟蛋白泡沫灭火剂（ 3%） 20L， 1 个4、消防员装备 2 套四、救生设备 1、船用救生衣 30 件2、 救生圈 8 个3、 救生筏 4 个，乘员 60 人4、 搜救定位装置 1 个5、 雷达应答器 1 个6、双向甚高频无线设备 2 个7、抛绳器 2 个8、降落伞火焰信号 12 个五、轮机部分1、主要设备Q驱液压油泵组柴油机（1台）型号：LB8250ZLC-7B，额定功率：1470KW，额定转速: 750r/m in,重量：17900kg。
Q主柴油发电机组（2台）a、 型号：G128ZLC05，缸径：135mm，行程：150mm， 持续功率：187KW，转速：1500r/min，净重：1200 KWb、 交流同步发电机型号：MP-1-1-150-4，相数：3，额定电压400V功率：150KW，频率：50HZ，接线Y，重量：710kgQ停泊柴油发电机组（1台）a、 型号：6135ACOF，缸径：135mm，行程：150mm，转速：1500r/min，持续功率：111.3KW，净重：1228 KWb、 交流同步发电机型号：CCFJ905DM，相数：3,额定功率90KW，电流162AQ热水锅炉（全自动常压，燃油热水锅炉）型号：CLHS0.24，额定产热值：20*10KCa/h，额定工作温度：95-70 °C，重量：425kg@舱底水油水分离器（1台）型号：ZYFM-0.5，型式：真空式，电力热，处理能力：0.5m3/h，排放标准＜15ppm，排液控制：手动和自动，泵型号:DZ-500，电机功率：0.25KW②辅空气压缩机（2台）型号：CZ20/30FZK，型式：立式，风冷，二级压缩缸数：1，行程：76.2mm，排气量：20m3/h。
Q泵类类别 名称- - - -数量型式压力MPa电动机功率及转速（r/min）舱底总用泵组2卧式自吸离心泵420.204KW/2850r/min压载泵组1卧式自吸离心泵1000.2111KW/2880r/min消防泵组1卧式离心泵350.427.5KW/2865r/min横向平衡水泵组1卧式自吸离心泵1000.2111KW/2950r/min纵向平衡水泵组1立式自吸离心泵4500.1537KW/1450r/min淡水驳运泵组1卧式自吸离心泵360.214KW/2850r/min空调冷却水泵组1自吸离心泵360.214KW/2850r/min液压油冷却水泵组1卧式自吸离心泵1000.2111KW/2880r/min热水循环泵组2卧式离心泵17.50.344KW/2950r/min锚链舱喷射泵115淡水泵组1自吸式旋涡泵6.50.353KW/2835r/min卫生水泵组1自吸式旋涡泵6.50.353KW/2835r/min淡水、卫生水备用£a组自吸式旋涡泵6.50.353KW/2835r/min燃油输送泵组1卧式齿轮泵3.30.61.5KW/940r/min桩锤燃油输送泵组1卧式齿轮泵3.30.61.5KW/940r/min滑油输送泵组1卧式齿轮泵3.30.61.5KW/940r/min滑油预供泵组1卧式齿轮泵3.30.331.5KW/1400r/min分动箱滑油备用泵纟H卧式齿轮泵7.53.07.5KW/1500r/min污油泵组1卧式单螺杆泵1.430.511KW/450r/min六、电气部分1、配电系统：本船配电系统电制采用交流 380V，50H 三相三线绝缘系统。
动力设备AC380V， 50HZ正常照明AC220V， 50HZ低压照明AC24V， 50HZ航行信号灯AC220V 和 DC24V船内通信AC220V， DC24V船内报警DC24V2、电缆：本船电缆一般选用CJPF86/SC和CJPF96/SC型船用成束阻燃电缆，导体允许的最高工作温度为85°C连接 移动电气设备和上桩架的电缆采用 CJPFR 型软电缆3、电源设备：本船在作业时，打桩、变幅、移船等主要设备为液压驱动，由主柴油机直接驱动的液压泵站提供动力 源在机舱设置柴油发电机组二台，作为本船的主电源，在一 般情况下，可操作使用一台柴油发电机，另一台作为备用， 台柴油机可作关联运行供电，在一台柴油发电机故障情况下， 实施负荷转移，由另一台柴油发电机供电另设有一台交流400V三相50HZ柴油发电机组，功率为90KW,在停泊不作业 时，供船舶停泊使用本船设 DC24V 蓄电池二组，作为低压应急照明，船内通 信，航行信号灯等设备电源，二组蓄电池互为备用蓄电池采 用环保型，免维护蓄电池设岸电箱一只，用于船舶停靠时，供船上照明，生活用电 等电源，岸电箱带有电度表，空气断路器，自动相序转换器等， 具有失压，短路保护等功能，并设岸电电缆卷筒一只。
4、配电设备主配电板为落地式，前面板带铰链门的框架结构，共 6 屏：发电机控制及 380V 馈电屏 2 屏停泊发电机控制及220 V馈电屏 1屏机舱辅机组合起动屏 3 屏5、分配电箱桩架设备电力分电箱舱室风机电力分电箱机舱机修间电力分电箱厨房设备分配电箱照明分配电箱低压应急照明分电箱桩架强光灯照明分电箱其他分配电箱等分电箱内选用NS型和C65型自动开关作过载和短路保护6、报警系统本船设有通用报警一套火灾报警一套，包括火灾报警单 元，手动火警，按钮和报警器等在操纵室，机舱和各层甲板 出入口，梯道、机舱监视室，机修间等工作场所设置手动火警 按钮餐厅设声光报警等七、打桩设备打桩柴油锤，本船日前使用 2 种柴油锤各参数如下D180-32D125-32上活塞质量：18吨12.5 吨每次打击能量：6.1*105〜3.8*105NM4.17*105〜2.5*105NM打击次数：36~46次/min36〜46 次/min最大爆炸力：5100KN3600KND180-32D125-32耗柴油：54L/h36L/h耗机油：5.0L/h3.6L/h柴油锤约重：34T23.5T起落架重约：1300kg750kg柴油锤高：8365mm7800mm2、打桩用液压绞车本船为打桩、起重作业配备的各类主要绞车及其参数1、 1#号、2#号主吊桩液压绞车：额定拉力180KN （第5 层），额定速度40m/min （第1层），钢丝绳直径：39mm，卷 筒容绳量：68m （共5层），卷筒制动负荷380KN （第5层）。
2、 3#付吊桩绞车同上3、 4#锤启动绞车（一台），额定拉力2*200KW（第4层）, 额定速度15m/min （第1层），钢丝绳直径：39mm，卷筒容绳 量2*200m/min （第4层），卷筒制动负荷2*389KN （第1层）5、吊液压管系绞车（一台）及杂用绞车（一台）额定拉力：85KN （第1层），额定速度15m/min （第1层）, 钢丝绳直径：28mm，卷筒容绳量120m （共3层），卷筒制动 负荷154KN （第1层）。
