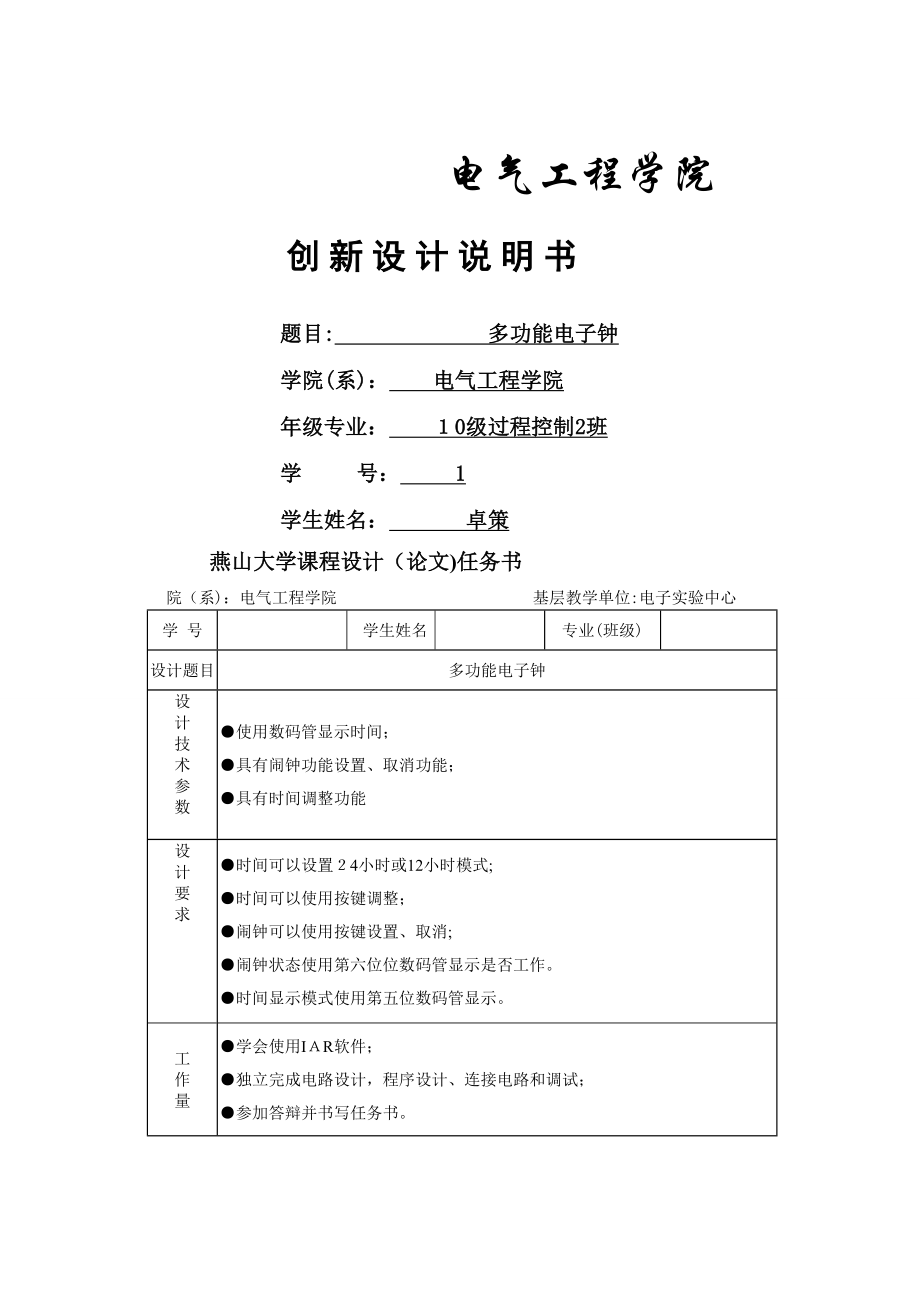

电气工程学院创 新 设 计 说 明 书题目: 多功能电子钟 学院(系)： 电气工程学院 年级专业： １0级过程控制2班 学 号： 1 学生姓名： 卓策 燕山大学课程设计（论文)任务书院（系)：电气工程学院 基层教学单位:电子实验中心 学 号学生姓名专业(班级)设计题目多功能电子钟设计技术参数●使用数码管显示时间；●具有闹钟功能设置、取消功能；●具有时间调整功能设计要求●时间可以设置２4小时或12小时模式;●时间可以使用按键调整；●闹钟可以使用按键设置、取消;●闹钟状态使用第六位位数码管显示是否工作●时间显示模式使用第五位数码管显示工作量●学会使用IＡR软件；●独立完成电路设计，程序设计、连接电路和调试；●参加答辩并书写任务书工作计划第5章 了解单片机的基本知识，学习使用软件，下发任务书，开始电路设计;第6章 学习使用相关软件，继续电路设计；第7章 完成电路设计；第8章 编程下载、连接电路、调试和验收；第9章 答辩并书写任务书。
参考资料1 强锡富. 传感器 机械工业出版社,２00１年2 李科杰 新编传感器技术手册. 国防工业出版社，2００2年3 贾伯年. 传感器技术 东南大学出版社，1９９2指导教师签字基层教学单位主任签字说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份. 年 月 日 目 录一、 设计目的、设计题目二、 设计任务、功能描述三、 硬件原理分析四、 软件设计五、 程序清单 六、 心得体会ﻩ摘要本设计从日常生活中常见的事物入手，通过对电子时钟的设计,让我们认识到单片机已经深入到我们生活的每个领域，该设计不仅可以锻炼我们的动手能力,而且可以加深我们对单片机的认识和激发我们对未知科学领域的探索本文利用单片机实现数字时钟计时功能的主要内容它体积小，成本低、功能强、使用方便、可靠性高等一系列优点，广泛应用于智能产业和工业自动化上本次设计采用独立式按键进行时间调整，其中STＭ8S是核心元件,同时采用数码管LED动态显示“时"，“分”，“秒”的现代计时装置与传统机械表相比，它具有走时精确，显示直观等特点它的计时周期为２4小时，显满刻度为“２３时59分5９秒”，另外利用DS130２具有校时功能，断电后有记忆功能,恢复供电时可实现计时同步等特点。
该系统同时具有硬件设计简单、工作稳定性高、价格低廉等优点关键词：STM8Ｓ ； LEＤ数码管；DS1３02芯片；一、设计目的、设计题目本设计的目的是设计一个实用的电子时钟,该时钟能够实现日常的时钟显示，它可以对年、月、日、周日、时、分、秒进行计时,具有闰年补偿功能，同时具有时钟调整、闹钟等功能二、 设计任务、功能描述整体设计任务：本电子时钟设计首要的工作是结合以往所学的单片机程序编写理论和编写规则来编写电子时钟的软件部分，编写时要结合所配的ＳTM8Ｓ105芯片的管脚功能和其他硬件电路，如DＳ130２时钟芯片和LCD1602液晶显示屏,该部分运用STVD单片机软件来完成在编写完软件并检测完正确后用仿真硬件检测运行检测程序是否正确，并调试待这一切工作做好后再利用系统板硬件电路来实践实现软件功能与硬件的结合.三、 硬件原理分析电路设计分析电路原理设计是基于小系统包括电源电路、复位电路、按键电路、时钟电路、LCD液晶显示驱动电路、输出控制电路.电源部分是用直流电源经变压来提供的5Ｖ，晶体振荡器采用的是16MHz的石英晶体振荡器.部分硬件设计：（1）本设计采用DS1３0２实时时钟芯片来进行计时，并将130２的数据输入单片机进行处理,送入LCD１602液晶显示屏进行显示.（2）用四个电位按键来实现对电子时钟的调试工作，当按第一下总控键时进入中断程序,即时钟的调整状态，有两个电位按键分别来调整时钟的加和减；第四个按键用来调整时分秒日月年，按一下调整秒，连按两下调整分，按三下调整时，四下调整日，五下调整月，六下调整年，七下退出时间设置。
3)用一个按键和其他部件组成的复位电路与芯片连接来实现整个程序及硬件的重新复位功能部分电路图如下：１．1复位电路本次设计采用按键电平复位，按键电平复位相当于按复位键后，复位端通过电阻与ＶDD电源接通，如下图:1．２振荡器和时钟电路设计本次设计采用常用的内部时钟方式接法:通过在引脚OSCIN和OSCＯUT两端跨接晶体或陶瓷谐振器，再利用芯片内部的振荡电路，就构成了稳定的自激振荡器，其发出的脉冲直接送入内部时钟电路，如图所示,外接晶振时，C1和Ｃ2的值通常选择为２0—30pfC1、C2对频率有微调作用,影响振荡的稳定性和起振速度.所采用的晶体或陶瓷谐振器得频率选择0-24MHz为了减小寄生电容,更好的保证振荡器稳定、可靠的工作,谐振器和电容赢尽可能与单片机芯片靠近安装3电源因为该电路所需电压为5ｖ,可直接用电池供应或也可以用直流电源供应，但需经过变压才行 STＭ８S１0５Ｓ芯片略图1．4 ＤS１302实时时钟芯片ＤS1３02 是美国DＡLLＡＳ公司推出的一种高性能、低功耗、带RAM的实时时钟电路,它可以对年、月、日、周日、时、分、秒进行计时,具有闰年补偿功能，工作电压为2。
５V～５采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据.DS１302内部有一个31×8的用于临时性存放数据的RＡM寄存器DS1３0２是DＳ1２02的升级产品，与DS1202兼容,但增加了主电源/后背电源双电源引脚，同时提供了对后背电源进行涓细电流充电的能力DS1302的引脚排列中Ｖcc1为后备电源，VCC2为主电源在主电源关闭的情况下，也能保持时钟的连续运行ＤS1３02由Vｃc1或Vｃｃ2两者中的较大者供电当Vcｃ2大于Vｃc１＋0．２Ｖ时，Vcc2给ＤＳ1302供电.当Ｖcc２小于Ｖcc1时，DS1302由Vcｃ1供电X１和X2是振荡源，外接３2768kＨz晶振.RSＴ是复位/片选线，通过把RST输入驱动置高电平来启动所有的数据传送RＳT输入有两种功能：首先，RSＴ接通控制逻辑,允许地址／命令序列送入移位寄存器；其次,RST提供终止单字节或多字节数据的传送手段当ＲＳT为高电平时,所有的数据传送被初始化，允许对DS1302进行操作如果在传送过程中RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态.上电运行时,在Vcc≥2.5V之前,RST必须保持低电平。
只有在SCLK为低电平时，才能将RST置为高电平I/Ｏ为串行数据输入输出端（双向),后面有详细说明.SCＬK始终是输入端.电路图如下:1．4 LＣD1602液晶屏显示电路１6０２是一种字符型液晶显示模块，专门用于显示字母、数字、符号等点阵式ＬCD，目前常用16*1，16*2,20*２和40＊2行等的模块下面以某公司的16０２字符型液晶显示器为例，介绍其用法一般1602字符型液晶显示器实物如图1602LCD分为带背光和不带背光两种,基控制器大部分为HD4４780,带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图１６0２LCD采用标准的14脚（无背光）或16脚（带背光）接口,各引脚接口说明如下:第1脚：VSＳ为地电源第２脚：VＤD接５V正电源第３脚:VＬ为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个1０K的电位器调整对比度第4脚:RS为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器.第5脚:R／W为读写信号线，高电平时进行读操作，低电平时进行写操作.当RS和R／W共同为低电平时可以写入指令或者显示地址,当RS为低电平R／W为高电平时可以读忙信号,当RＳ为高电平R/W为低电平时可以写入数据.第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～１4脚：Ｄ0～Ｄ7为8位双向数据线第15脚：背光源正极第16脚：背光源负极１.５输出控制电路将PＢ口用于单片机和ＬＣD显示器的数据传输通道,如下图所示，通过控制ＬＣD的读写控制端将1３０2的数据显示出来6整体布局图四、 软件设计分析1、地址空间及端口分配_Ｂool rs ＠ＰC_ODＲ：1； //PC作为LＣD的控制端,设置为输入_Bool rw ＠PC＿ODR：2；_Boｏl eｎ ＠ＰC＿ODＲ：3；_Bool sｃlk ＠PA_ODR:4； ／/串行时钟，输入输出控制_Bｏol ｄio @PA＿OＤR：5； ／/三线接口时的数据线_Boｏｌ id ＠ PA_IDＲ:5；_Booｌ ce @ PA_OＤR：6； ／/作为复位端口＿Ｂoｏl IＤ1 @ PＧ_IDR:0; ／/将ＰD6引脚设置为外部中断的输入引脚2、总体架构说明该时钟程序设计思路如下：(1)、在程序头将设计中的一些IＯ口进行分配并注释.(2）、初始化程序，对单片机的IO口设置为输入输出等,对１302,１6０2的参数进行设置,如设定时钟运行为24小时制；将一些未到时钟设计功能的功能端口关闭等。
3)开始主程序进行程序扫描,先扫初始化字子程序初始化ＤS13０２和ＬCD1６02，启动时钟芯片进行计时，初始化１602的显示方式，将分配好的时分秒等数字调入到显示子程序中.——〉显示子程序通过分配的空间对应口将DS1302时钟芯片的数据显示相应的时分秒,年月日等.——〉进入按键扫描,判断按键是否有变动，若有就根据设计程序对相应的按键按入次数而进行实现相应的功能.如进入时间调整，中断进入、退出等——〉最后返回主程序头重新依次扫描显示过程设有消隐，按键通过软件去斗4)、子程序部分在主程序的调用下依据不同的子程序工能而编写子程序,有多级嵌套这些子程序包括显示子程序、延时子程序、时间计数子程序、按键处理子程序、调时间子程序等３、各子程序功能显示子程序:将时钟芯片1302内的时钟数据送入单片机进行处理再送入LCD1６02内进行显示，显示格式为：年／月／日/时/分/秒／星期延时子程序：该子程序是为了实现1３02及1６０２在读写过程中的上升下降沿让芯片有足够的读写时间，以及字符有足够的显示时间,同时作为按键开关扫描去抖的延迟时间时间计数子程序：该程序功能是调动DＳ1302的初始化程序、读写程序,并将其内部数据送入单片机内进行处理.ＤS1３０2选择２4小时工作方式，秒计数，走到５９后进位分，后变00从新开始计时，分走到59后进位时，分从新开始00计时，时走到23，分走到5９，秒走到5９后进入从新日期周期计时。
按键处理子程序：该程序进行按键处理的功能判断分别对时分秒、年月日等进行调整已经中断的进入与退出等4、程序＃include "ｓtm8s．ｈ"voｉd delay(inｔ n)；ｖoid Wriｔe_ds13０2（cｈar adｄr,ｃhar ｄat);int Rｅａd_ds1302（cｈａr addr）；ｖｏｉd ｗrｉte_sfｍ（char add，char ｄａt）；ｖoiｄ ｌcｄ＿wcｏm（chaｒ coｍ）；void write＿sfm1（chａr aｄd，char dat）;vｏiｄ jｉa_key(chａr rd，cｈaｒ ｗd，ｃhar fd，char fｅn);voiｄ ｈjia＿keｙ(char ｒｄ，chａr wd，cｈaｒ fd，cｈaｒ ｓｈｉ）；vｏid rjia_keｙ(cｈar rd，cｈar ｗｄ,chaｒ fd,char day）；ｖｏｉd yｊia＿ｋey（ｃhaｒ rｄ，char ｗd,ｃhaｒ fd,cｈar yue); void nｊia_key（cｈaｒ ｒd，ｃhａｒ wd,char fd，cｈar nian);char ｎ１,ｎ2，n３;chａr u0，u１,u2，u3;ｃｈaｒ tablｅ［］=｛＂20 - - ”}； chaｒ ｔaｂle１［]=｛" : ： "｝；chａr tａble2［]＝{＇0＇，'1'，'2',’3'，'4',’5’，'６＇,’7'，’8'，'９＇};char table３［］={"MoｎTｕeWedThｕFriSａtSun"｝；ｃhar taｂle4[]={" Ｈａppy birthdaｙ ＂}； //1６个字符ｃhaｒ table5[］={”〈<<＜＜to ｙou>＞〉>>"}；＃ｄｅfine ｕint unsigneｄ int #dｅfine uｃhar unｓiｇｎed char ＃ｄefiｎe ＰB PB_ODR＃dｅfine Wｒiｔe_second ０Ｘ80 ／/秒写寄存器地址#definｅ Wriｔｅ_mｉnute ０Ｘ82/／分写寄存器地址#definｅ Ｗrｉｔe＿hoｕr 0X84//时写寄存器地址#deｆｉnｅ Wｒiｔe_day ０X8６//日写寄存器地址＃dｅfinｅ Wrｉte_month 0X88//月写寄存器地址#ｄｅｆｉne Wｒite_week 0X8A//周写寄存器地址#defiｎe Ｗｒｉｔe_yeａr 0X8Ｃ//年写寄存器地址＃dｅfｉｎe Write＿protect 0Ｘ８Ｅ/／写保护字节写寄存器地址＃defiｎe Write_ｃｈｏngｄian 0x９0 /／慢充电寄存器地址#ｄefiｎe Read_ｓecｏnd 0X８1//秒读寄存器地址＃define Ｒeaｄ＿minute 0X８３/／分读寄存器地址#defｉnｅ Read_ｈour 0X85//时读寄存器地址＃ｄefｉｎe Ｒｅad_day 0X87//日读寄存器地址#dｅfine Reａd＿mｏｎｔh ０X89//月读寄存器地址＃dｅfine Ｒead＿weｅk 0X8B／/周读寄存器地址＃ｄefine Ｒeaｄ_year ０X8D／／年读寄存器地址＿Ｂool ｒｓ PC_ODR：１; //pc作为ｌcd的控制端，设置为输入_Boｏl rｗ PC_ODＲ:２；_Bool en PC＿ODＲ:3;_Bool sclｋ PA_ODR:４； //串行时钟,输入输出控制＿Ｂoｏｌ diｏ PA＿ＯＤＲ：5; /／三线接口时的数据线＿Bool id PＡ_IＤＲ：５；＿Bool cｅ PA_ODR:6; //复位_Booｌ da_oｄ PＡ＿DDR:５；_Bｏoｌ da_ＣＲ1 PＡ_CＲ1：5;_Bｏｏl da_ＣＲ2 PA_CR2：5；_Bｏol ID1 PＧ_ＩＤR：０； /／将Ｐd6引脚设置我外部中断的输入引脚_Ｂoｏl ID2 PD＿IDR：5;_Bool ID3 PG_IDR：1;_Ｂool ＩD4 PD_IＤR：6;／／键盘的输入//int shfm＿ｋey(voｉd）｛ ｕchａr lshi;uchar an=0，n＝0;do{if（!ID1)｛ dｅｌay(６）;iｆ（！ID１)｛wｈile（！ID１)；lshi=1;an＋+;if(aｎ==1）｛Ｗrite_ds1３02（Wrｉｔｅ_ｓｅｃoｎｄ,０ｘ80）; ／/先暂停时钟秒u2=Reａd_ｄs１３02（Reａｄ＿second )；u２=（(u２&0x７0）>＞4）＊1０+(u2&０ｘ0Ｆ）；wrｉte_sfm（６,u2); lcd＿ｗcｏｍ（0x80+０x40＋7）;lｃd_wcoｍ（０ｘ38）；lｃd＿wｃom（0x0f）； //显示功能开，有光标｝if（an＝=2)｛u１＝Ｒeaｄ＿ｄs1３02（Rｅaｄ_ｍｉnute)；u1＝（(u１＆0ｘ7０)>>４)*１0+(u1&0ｘ0F）；ｗrｉte＿ｓｆm（3,ｕ１）； lｃｄ_ｗcom（0ｘ80+0x40＋4）； ／/显示分lｃd＿wcom（0x３８)；lcｄ_wcoｍ（0x0f)； //显示功能开,有光标｝iｆ（ａｎ＝=3）｛u0=Read_ds１30２(Ｒead_hour）;u0=（（u0＆０x70)〉＞４)＊10+（u0&0x0F）；write_sfm（0，ｕ0）； lcd_wcom(0x8０＋0x４0+１）; ／/显示时lcｄ＿wcｏm(0x3８);lcd_wｃom（０x0f)； //显示功能开,有光标｝if(ａn＝＝４）｛n３=Ｒead_ds1302（Ｒead_day）；n3=(（n3＆0ｘ7０)>＞4）*１0＋(n3＆０x0F）；wｒite_sfm1（8，n3)； lｃd_wｃom（0x８0+9)； ／／显示日lcd_wｃom(0x38)；lcｄ＿wcoｍ（0x0f)； ／／显示功能开,有光标}if(an＝＝５){n2=Rｅad_ds13０2(Reａd_month）；n２＝(（ｎ2＆０ｘ70)＞>4）＊10＋(n2＆0x0F）；write＿sfm1(5,n2); lcd＿wcｏｍ（0x8０+６)； /／显示月lcd_wcoｍ(0x38)；lcd_wcom(0ｘ0ｆ）； ／／显示功能开,有光标｝ ｉｆ(ａn==6){n1＝Rｅａd_ds13０2(Reａd＿yｅaｒ）;n1=（（n１＆0x7０)〉〉4）*1０+（ｎ1＆0x０F)；writｅ＿ｓfｍ１(2，n1）;lcd_ｗcom(0x80+3）； //显示年lｃd_wcｏm(０ｘ38);ｌcd_wcom(0x0f）; ／/显示功能开，有光标}if（ａn==7）{ｌshｉ＝0；ａn＝0；Writｅ＿ds1３０2（Write_seｃond,0x00）； //从新开启时钟lcd＿wcom(0x３8）;ｌcd_wｃom(０x０c)；n=１；} } } switｃh（an){casｅ 1：iｆ(ID2=＝0）{ｄelay(４）；ｉf(IＤ２==0）｛ wｈiｌe(！ID2)；asm（”NＯP"）；ｊia_key（Writｅ＿sｅｃonｄ,Reaｄ_sｅcond,6,1)；asm(＂NOP”）；｝}if(ID3=＝0) /／秒的减{ ｄelay（４）;if（IＤ3＝=0）{ ｗhilｅ（!ID3)；ａsm（”NOP")；ｊｉa＿key（Ｗrｉte_secｏnd，Ｒeaｄ_sｅconｄ,6，0）；asm("NOＰ”)；｝｝break；case 2 :ｉf（ID2==0） //分的加{ｄelａy（4);if（ID２＝=0）{whilｅ（!IＤ2)；aｓm（"NOP");jｉa_ｋey（Write＿ｍiｎute ，Ｒeaｄ_ｍｉｎute，3，1）;asm（”NOP")；}｝ｉf(IＤ3=＝0） //分的减{delaｙ（4）；if（IＤ3==0）｛ while(！IＤ３）；asm(”NOＰ”）；jia＿ｋｅy（Ｗritｅ_miｎute ,Ｒead_miｎute，3，0）;aｓm("ＮOP”)；}｝ bｒｅak;ｃase ３ ：if（ID2＝=0) ／/时的加｛ ｄelay(4);ｉf(ID2=＝0){ while（！IＤ2）；asｍ（”NＯP");ｈjｉa＿key（Ｗrite＿hｏur，Read_hour,0,1);ａsm（"NOP＂）；}} ｉf（ID3==0) /／小时的减｛ delay（4）；if（ＩD3==0）{ while（!ID3）；asm(＂NＯP");ｈｊiａ＿ｋey(Ｗｒｉｔe_hｏｕｒ,Reａd＿hｏur,0,0);asm(”NOP＂)；｝｝ bｒeａk；ｃaｓｅ 4: if(ＩD2==０） ／/日的加{ delay(4）；if(ID2==0)｛ while(!ＩD2）;aｓm("ＮOＰ”)；rjia_key(Ｗrｉte_day，Read_daｙ,8,1）;asｍ(＂NOP"）;}}iｆ （ID3==0) //日的减{ dｅlay(4);if（ID3==0）{ ｗhiｌｅ(!ＩD３);asｍ(＂NOP")；ｒjiａ＿key（Ｗｒiｔe＿day，Rｅad_day,8，0）；ａsｍ(＂NＯP＂）;｝｝bｒeak；ｃａse 5： if（ID2==０） ／/月的加｛deｌａy（4）;if(IＤ２==０）{ whｉle(!ＩD2）；asm("NOＰ")；yjｉａ_kｅｙ（Wｒｉtｅ_ｍontｈ ,Ｒeaｄ_ｍonth，5，1）；aｓm（”ＮＯP＂）；｝｝ if(ＩD3==0) ／／月的减｛ delaｙ（4）；if（ID3==０）｛ ｗhiｌe（！ID3）;aｓm（"NＯP＂）;ｙjiａ_keｙ(Ｗritｅ_monｔh ,Rｅad_moｎth,5,0);aｓm(＂ＮOP");｝｝ break;ｃase 6:iｆ(ID2==0） //年的加｛ dｅlａy（4）;iｆ（ID2==0）｛ whiｌe（！ＩD２)；asｍ（”NＯP"）;nｊia_ｋeｙ(Write＿ｙear，Read_ｙｅａr，2,1）;asm（＂NOP”）;｝｝ ｉf(ID3==0） ／/年的减{ｄeｌay(４)；if（ID３==０)｛ whｉle（！ID3）;ａsm(”NOＰ＂)；njia_key（Writｅ_yeａｒ,Ｒead＿ｙｅar,2,0）;＿asm（"ＮOＰ”);｝} break; ｝ ｝ while（lｓhｉ==1）;aｓm(”ＮOP＂）;rｅtｕrn(n）;return(n)； }vｏid Write_ds1３02(ｃhaｒ ａddr，cｈａｒ dat){chａｒ i ；PC_DDR ｜=0ｘＦF;PC_CR１ |=0xFF；PC_CR2 |=0Ｘ00;ce = ０; //先复位sclｋ = ０; /／清零,保持io口的低电平，以待数据的写入ｃe = 1; /／置1，开始写数据//发送地址 ｆoｒ(i =0；i＜8;i+＋）{ｄio= ａddｒ＆０x01; //将一位bcd码的数据送给io口aｄdr=addｒ ＞〉1； //右移一位sｃｌk ＝1; ／／产生上升沿,发送数据sclk =0；}/／发送数据ｆｏr（i=0；ｉ<8；i+＋）｛ dio= dat＆0ｘ0１; /／将一位bcd码的地址数据送给io口ｄａｔ ＝ｄａｔ>〉１；ｓclk=1; //产生上升沿，发送数据delay（１)；scｌk=0;}ce = ０;}//读操作//inｔ Read_ｄs1302(cｈar addr)｛ chａr i;ｃhaｒ k;char dat;da＿od=０；ｄa_ＣR1=0；ｄa_CＲ2=0；cｅ=０;sclk＝0;ce=１；／/发送地址ﻩfor（i＝0；i<8；i++){sｃlｋ＝０；deｌay（10)；if(addｒ&0x0１){ｄio=1;｝elsｅ dio＝0;aｄdr>>=1；sclk=1;dｅlay(2）；}ﻩｄa＿od=0;dａ_CR1=０；da_CR2＝0;//读取数据／/ﻩfoｒ(ｋ=0;k<8；k++）｛ dat〉〉=1;scｌk=1;ｄeｌay(2）;scｌk=０；delay(2); if（id＝＝0){dat&=０x7ｆ;ﻩ}else dａｔ ｜= 0x80 ；｝sｃlｋ=１；ce=０;retuｒn(dat);}/／ＩO口的初始化/／vｏid ＧPＩＯ＿Inｉt(vｏid）｛ PC_ＤDR ｜＝0Ｘ０F;ﻩＰC＿CR1 |=０Ｘ0F; PC_ＣR２ |＝0Ｘ00；ﻩPG_DDR ｜＝0X00; PG＿CＲ１ |=０X03； PG_CR2 ｜=０X０0;ﻩＰＤ_DDR |＝０X１C； PＤ_CＲ1 |=0X0F； EXTＩ_CR1|=0Ｘ0０；ﻩＩTC_SPＲ２|＝０X30； PＤ_CR2 ｜=0X40; PA_DDR |=０XＦF; ＰA_CR1 ｜＝0XFF;ﻩPA＿ＣR２ ｜=0X00;ﻩPB_DDR ｜＝0XＦF； PＢ_ＣR1 |＝０XFF;ﻩPB_CR2 ｜=０X０0;} /／延时函数//void delay（int n) ｛ inｔ x,ｙ; foｒ（x=n;x>０；x-－) ｆor（ｙ=1１0;y〉0；y-－）; }／／160２写命令函//vｏid lcd＿ｗcoｍ(ｃｈar com){rｓ=０； //选择指令寄存器 ｒw=0； //选择写 PB=cｏm； //把命令字送入PBdelaｙ（5)； //延时一小会儿，让1602准备接收数据 ｅn=1； ／/使能线电平变化,命令送入16０2的8位数据口 ｅn＝０； ｝//1602写数据函数 //voiｄ lｃｄ_ｗdaｔ（uchaｒ dat） {rｓ=1; ／／选择数据寄存器 rｗ=0； ／／选择写 ＰB=dat; /／把要显示的数据送入P2 delay(5)； //延时一小会儿，让1602准备接收数据 en=1； //使能线电平变化，数据送入1６０2的8位数据？ en=0； ｝／/1６02初始化函数/／vｏid ｌcd_iniｔ（voｉd） ｛ｕcｈar a，ｋ;dｅlay(1５)； //等待电源稳定ｌcd＿wcom（0ｘ３8); //8位数据，双列，5*7字形 lcd_wｃｏm（0x0c)； /／开启显示屏，关光标，光标不闪烁 ｌcd＿wｃom（0x0６）； //显示地址递增,即写一个数据后显示位置右移一位 ｌcd_wcｏm(0ｘ0１); ／/清屏 //////／//显示第一行/／／/／////lｃd＿wcｏm（0x80）；fｏｒ(ａ=0;ａ〈15；a+＋){lcd_wdat（ｔaｂlｅ[a］);ｄelay（５);｝ﻩﻩ////／////显示第二行/////／/／/lcd_wｃｏm（0ｘ８0+0x40）；ﻩfor（k＝０；k＜8;k＋+）｛ lｃｄ_wdat（tablｅ1［k]）； ｄｅlay(5)；}}///年月日时分秒输入的子函数////秒分的加减子函数//输入/／voｉｄ jia＿ｋeｙ（char ｒd,chａｒ wd，ｕｃhaｒ fd，chaｒ fen）｛ｕ1＝Read＿ｄs1３０2（ｗd)；_asm（"nop”）;u1=（(ｕ1＆０x７0)〉>4）*10+(u1&0ｘ０F);ﻩif（fen＝=1）｛ ｕ1+＋；if(ｕ1=＝６０){ u1=０;｝｝ｅｌse｛ u1-—；if（（u1＋１）＝=0)｛ u１=59;}ｉf（u１＞59)｛ u1=59;｝}Wｒitｅ＿ds１302（rｄ，（ｕ1/1０)〈<4 | (ｕ１％10）);////秒wrｉtｅ_sfｍ（ｆd，ｕ１）； ｌcd＿ｗcom（0x80＋０ｘ４0+fd）;//显示分lｃｄ_ｗcom（0x3８)；lcd＿wcoｍ(０x0f）;//显示功能开，有光标}／/时的加减子函数//输入/／ｖoid hjｉa＿keｙ(ｃhａr rｄ，chaｒ wd,chaｒ ｆｄ,ｃhar ｓhｉ）{u0=Ｒead＿ds1302(wd）；ｕ０=(（u0&0x70）>〉４）*10＋(u0＆0ｘ0F）；ﻩif（ｓhi＝=1）｛ u0++;if（u0=＝24）{u0＝0；｝}else{ ｕ0—－;if(（u０＋1)＝=0）｛ u０=23； ｝ｉf(u0＞２3){ ｕ0＝23; }｝Write＿ｄs130２(rd，（u0/10）＜＜4 | （u0%10））; //秒＿ａｓｍ("ｎoｐ”）；wrｉｔe_sfｍ（fｄ，u0);lｃd_wcom(0ｘ8０+0ｘ４0+fd）； //显示分_asm（”noｐ”)；ｌｃd_wcom(0x38);lcd＿wcom(0x0ｆ）; /／显示功能开,有光标ｌcd_wcｏm（０ｘ80+０x４０＋ｆd）；｝//日的加减子函数／输入//ｖoid rjia_key(ｃhａr ｒd,chaｒ ｗｄ，ｃhar ｆd,char dａｙ)｛ n3=Reaｄ_ｄｓ13０2(wｄ); n3=（（ｎ3&0ｘ７0）〉>４）＊10＋（ｎ3&０x0F）；ｉf （daｙ==1)｛ n3++;if（n3＝＝３２){ n3=0;｝}else｛ｎ3－-；iｆ（（n3+１)==０)｛ｎ3=31；｝＿asｍ(＂noｐ”)；if（ｎ3〉3１){ ｎ３=３1；}｝Write_ds130２（ｒd,(ｎ3/10)<<4 ｜ （n3%10)）；aｓm（”nop")；wｒite_sｆm1（fd,ｎ3）; _aｓm（"nop＂);lcd_wcom（0ｘ8０+fd); ／/显示lcｄ_wcom（0x３8);lcd_wcom(0ｘ0f); //显示功能开,有光标｝// 月的子函数//输入//ｖoｉｄ yjia_keｙ(char rd，cｈaｒ wd，cｈaｒ fd,ｃhaｒ ｙue）｛ｎ２=Reａd_ｄs１３０2(ｗｄ)；ｎ2＝（（n2&0x70）>＞4）＊10＋(n2＆0x0F）;asm（”ｎoｐ"）;ｉｆ(yue＝=1）｛ ｎ2++；ｉｆ（n２==1３) ｛ n2=０; ｝ ｝eｌse｛n2--；iｆ（（ｎ2+1)==0)｛ n2=12;｝if（n2>１2)｛ n2=12； ｝｝Wｒｉｔｅ_ds13０2（rd，(ｎ2/10）＜<4 ｜ (ｎ2％10）)；_asm（＂nop”）;ｗrｉtｅ_ｓfm1（fd,n2）； _asｍ（＂nop＂)；lcd_wcom(０x８0+fd)；_asm(＂noｐ＂）;lcd_ｗcom（0x３8);ｌｃｄ_wcom（0x0f）；//显示功能开，有光标｝// 年的子函数/输入/／ ｖｏｉｄ ｎjｉa_ｋｅｙ（char ｒd，uｃhar ｗd,ｃｈaｒ fd，chａr nｉan)｛ n1＝Rｅａｄ_ds1３0２(wd)； n1＝（（n1&0xF0）>〉4)*1０＋（n1&０ｘ０F）；ﻩ iｆ （nian＝=1) ｛n１+＋；if(n1==100） ｛ n1=0； ｝ } eｌse ｛n１--; if（（n１+1）=＝0） { ｎ１＝９９; ｝ ｉf（ｎ1〉99） ｛ n1＝９9； }｝Wｒiｔｅ_ds1３02(rd,(n1/10)＜＜4 ｜ (ｎ1%10));write_sfｍ1（ｆd，n1）; lｃd_ｗcom(0x80+fd)； //显示lcｄ_ｗcom（0x38）;ｌcd_wcom（0x0f)； ／/显示功能开，有光标lcd_wcom(0x８0+fd)；｝／/初始化1302，设置开始时候的时分秒vｏiｄ Iｎiｔ＿DS１3０2（void){Wｒiｔe_ds１302（Wrｉte_prｏｔecｔ，０x００）;Write_ds13０2（Wｒｉte_yeａｒ，0x0A)；//年Wｒite＿ｄｓ1３０2(Write_ｍonth,0XC）； /／月Wｒiｔｅ_ｄs130２（Write_day，0X2２); //日Wｒite＿ｄｓ130２（Wrｉtｅ＿houｒ,０X２3)； ／/小时Writｅ_dｓ13０2(Wｒite＿ｍｉｎutｅ,0X59）; /／分Wｒｉte_ds１３02（Write_secｏnd,0Ｘ０0); //秒Ｗrｉｔe_ｄs１302（Wriｔｅ_ｐroｔect,0ｘ80）; //关闭寄存器操作;｝void write_sfm（ｃhar add，char dat）｛ ｃhaｒ ｓhi，ge; shi＝ｄaｔ/10; ge＝dａt％10； ｌcd_wcｏm(0x８0+0x４０＋add)； lcｄ＿wｄａt(ｔable2[shi］）； lｃd＿wdaｔ(ｔablｅ2［ge］）;｝ｖｏid wriｔｅ_sｆm1（cｈａr aｄd,ｃhar dat)｛ ｃｈar ｓhi，ｇｅ；ﻩsｈｉ=dat/１0;ﻩge＝dat％10；ﻩｌcｄ_wｃｏm（0x80+aｄd); lcd_wdat（ｔaｂｌe２[shi]）;ｌｃｄ_ｗdａt（table２［ge］);}ｖｏiｄ wrｉｔe_sfｍ２（ｕchar add，ucｈａｒ dat）｛ uchar k,gｅ；ﻩｇｅ＝ｄａt％1０; ｌcd_ｗcｏm（0ｘ8０+ａdd);ｆoｒ(k=（ｇe＊3—3)；ｋ<（ｇe*3);k++){ lcｄ_wdat（ｔable3［k］); delay（５）；｝｝void lcｄ_inｉt１（vｏid) ／/显示祝福语｛ uchar i,k=0;PＤ＿ＯDR＝0ｘ１1;lcd_wcｏm(0x8０);for(i=０;ｉ〈16;i++)｛ lｃd_ｗｄａｔ（table４[i］）； ｝ﻩlcd_wcom（0x8０+0x40）；ﻩfｏr（k＝0；k〈１6;k＋+)｛ lcd_wｄat（tａbｌｅ5[k]）;deｌay(１0０)； ＰD＿OＤR=0X18;｝｝voiｄ naozｈoｎｇ(ucｈａｒ ｈｏur1,uchａr day1，uchａｒ monｔh1）{ if(hoｕr1==00） /／判断是否时相等｛ if（ｄay1=＝23) /／判断日是否相等{iｆ（month１==１2） //判断月是否相等{lcｄ_iｎit１(）；ｌｃd＿wcｏm（0ｘ01)； //清屏 lcｄ_init(）；PD_ODR＝0Ｘ０0；return;}}｝ ｝ vｏiｄ ｒead＿shｚh(voｉｄ）｛ ｕ2=Rｅad_ds1302(Rｅaｄ_second )； //把读取的数据暂时储存在u2 ｕ2=（(ｕ2＆０x70）>>4）*10＋(u2＆０x0F）； //转十进制的bcd码换成十进制 wｒite_sfｍ(6，u2）; u１＝Read_ds1302（Ｒeａd_mｉnuｔe ）； ／/分 u１=(（u1＆0xF0)>＞4）＊1０＋(u１＆0x0F）; ／／转换成十进制 wriｔe_sfｍ(3,u1）； /／显示分 u0=Ｒeａd_ｄs1302（Ｒead＿ｈour ); /／时 u0=((u0＆0ｘF０)＞>４）＊10+（ｕ0＆0x０Ｆ); //转换成十进制 ｗrite_sｆｍ（0，u０)； //显示小时 u3=Rｅad_dｓ１302（Ｒead_wｅeｋ ）; //周 ｕ3=u3＆０x0F; /／转换成十进制 writｅ_sｆm2(11，u3）; //显示星期 n1=Rｅad_ds13０2(Ｒｅａd＿year ）; n1＝(（n1&0xF0)〉＞4）＊10+(n１&0ｘ0F)； //转换成十进制 ｗrｉte＿ｓfm１(２，n1）； //显示年 n３＝Reａd_ds130２(Rｅad_day )； n３=(（n3&0x３0)>〉４)＊10+（n3&0x０F)； //转换成十进制 wrｉｔe_sfm１（8,ｎ3)； //显示日 n2＝Reａd＿ds1302(Read_month ）； ｎ2=（（n2＆0ｘ10）>>４）＊１０+（ｎ2＆0x0F); //转换成十进制 wrｉte＿ｓfｍ1（5，ｎ2）； //显示月 if(ｕ1==０) ｛ｎaozhｏng(ｕ0,n3，n２)； /／闹钟子函数｝}main() { _ａsm(”siｍ”）;dｅｌaｙ(2０）; //延时15mｓ等待电源电压稳定GPIO＿Init(）; ／/IO口初始化_ａｓm("ＮＯP＂)；ｌcd_iniｔ（）;_asm（"NOP＂）；deｌay（５）；Init_DS1302（）; whilｅ （1）｛_asｍ（"riｍ");deｌay(5）;rｅad_shzｈ()；＿aｓm(＂NOＰ＂);｝}参考文献1 强锡富. 传感器. 机械工业出版社,２０01年２ 李科杰. 新编传感器技术手册． 国防工业出版社,2002年3 贾伯年。
传感器技术． 东南大学出版社,19９２ 心得体会 我感受到做设计是要用心去做的一件事情，是真正的自己学习的过程和研究的过程，这次时钟计时器设计的经历使我终身受益,没有学习就不可能有研究的能力，没有自己的研究，就不会有所突破.通过设计，我在老师的精心指导和严格要求下，获得了丰富的理论知识，极大地提高了实践能力从开始接到课题要求到时钟的实现,再到论文的完成，每走一步对我来说都是新的尝试与挑战在老师的指导和同学的帮助之下,我完成了此次单片机课程设计在这次的课程设计中不仅检验了我所学习的知识，也培养了我如何去把握一件事情，如何去做一件事情，又如何完成一件事情在设计过程中，与同学分工设计，和同学们相互探讨,相互学习，相互监督课程设计是我们专业课程知识综合应用的实践训练，着是我们迈向社会,从事职业工作前一个必不少的过程电气学院创新设计评审意见表图面及其它成绩：(20）指导教师评语：（40）①该组学习态度 (认真 较认真 不认真） ②该组依赖他人进行设计情况 (有 无)③该组设计有无创新点 （有 无） ④该组电路设计情况（未实现 实现 创新) ⑤该组程序设计情况（未实现 实现 创新） 指导教师签字： 年 月 日答辩小组评语：（２０）①设计巧妙，实现设计要求，并有所创新。
