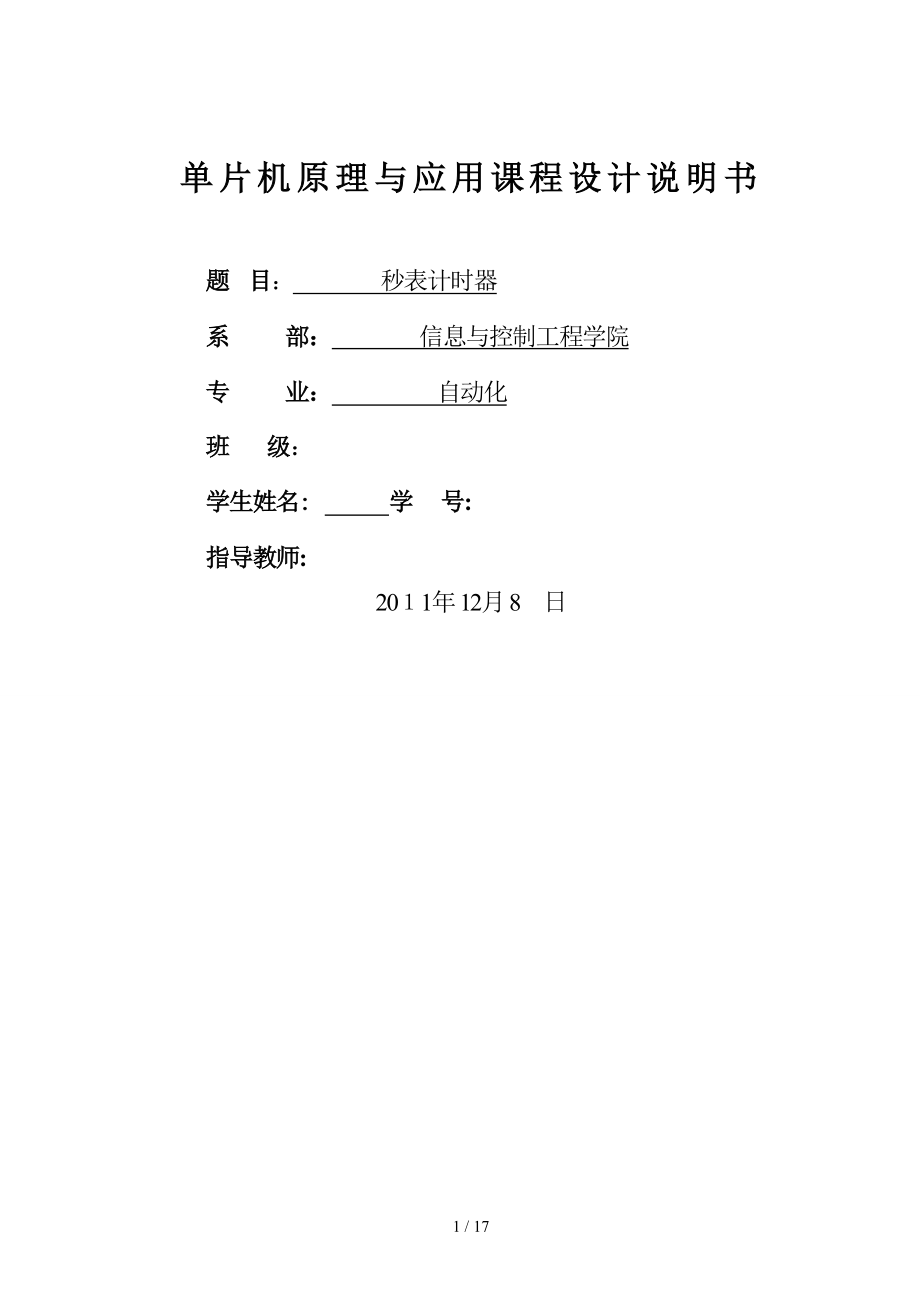

单片机原理与应用课程设计说明书题 目： 秒表计时器 系 部： 信息与控制工程学院 专 业： 自动化 班 级： 学生姓名: 学 号: 指导教师: 20１1年 12月 8 日14 / 17目 录1 设计任务与要求·············································12 设计方案···················································23 硬件电路设计···············································74 软件设计···················································85 结论······················································12参考文献····················································１４１ 设计任务与要求1．１课程设计的目的1．1.１根据单片机课程所学内容，结合其他相关课程知识,设计电子秒表,以加深对单片机知识的理解，锻炼实践动手能力,为以后的毕业设计和工作打下坚实基础；1.1。
2 熟悉汇编语言或Ｃ语言的程序设计方法,熟悉5１系列单片机的使用；1.13掌握单片机的内部功能模块的应用，如定时器/计数器、中断、Ｉ/O口、串行口通讯等功能；1.1．4掌握单片机应用系统的软硬件设计过程、方法及实现.1.２课程设计的任务设计一个单片机控制的秒表系统利用单片机的定时器/计数器定时和记数的原理,结合显示电路、LＥＤ数码管以及按键来设计秒表计时器基本要求:用AT89Ｃ51设计一个2位LED数码显示“秒表”， 显示时间为00～99秒,每秒自动加一当按“开始”按键，开始计数，数码管显示从00开始每秒自动加一;按“暂停”按键，系统暂停计数，数码管显示当时的计数;按“复位”按键,系统清零，数码管显示0０.１.3课程设计的要求11利用单片机内部定时器设计一个秒表， 要求能实现秒表的启动、停止和复位.1.1.2焊接电路，编制程序，实现秒表计时器的基本功能,并完成课程设计说明书１．1．3课程设计期间遵守纪律，注意安全,爱护设备,合理分工,加强合作2 设计方案2.１设计方案介绍及工作原理说明该实验要求进行计时并在数码管上显示时间，则可利用ｐｒeｔuｅs仿真软件设计电路并仿真ＳTC89Ｃ51.使用ＳＴC89C５1单片机作为核心控制部件，采用12Ｍ晶体振荡器及微小电容构成振荡电路;用两个四位一体共阳极或共阴极数码显示管作为显示部分，构成数字式秒表的主体结构,配合独立式键盘和复位电路完成此秒表的计时、清零、停止各项功能。
对于时钟,它有两方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成,晶振频率的大小决定了单片机系统工作的快慢;二是指系统的标准定时时钟,即定时时间，是用软件实现，即用单片机内部的可编程定时/计数器来实现,但误差很大 ＬEＤ数码显示器有如下两种连接方法:共阳极接法:把发光二极管的阳极连在一起构成公共阳极，使用时公共阳极接+5V,每个发光二极管的阴极通过电阻与输入端相连.共阴极接法：把发光二极管的阴极连在一起构成公共阴极，使用时公共阴极接地每个发光二极管的阳极通过电阻与输入端相连 键盘部分方案：键盘控制采用独立式按键，每个按键的一端均接地，另一端直接和P1口相连，在按键和P１口之间通过10K电阻与+5V电源相连键盘通过检测输入线的电平状态就可以很容易地判断哪个键被按下了，这种方法操作速度高而且软件结构很简单,比较适合按键较少或操作速度较高的场合，这种独立式接口的应用很普遍.显示部分方案：显示部分采用动态显示数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一,动态驱动是将所有数码管的8个显示笔划"a,ｂ,c，ｄ，ｅ,f,g，ｄp”的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的Ｉ/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形,取决于单片机对位选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。
通过分时轮流控制各个数码管的的COＭ端，就使各个数码管轮流受控显示,这就是动态驱动.动态显示是利用人眼视觉暂留特性来实现显示的事实上,显示器上任何时刻只有一个数码管有显示由于各数码管轮流显示的时间间隔短、节奏快，人的眼睛反应不过来,因此看到的是连续显示的现象为防止闪烁延时的时间在1ｍｓ左右,不能太长，也不能太短通过编写程序使用单片机的定时计数器，以及软件延时，中断资源来实现秒计时和相关控制2.2数字式秒表硬件系统各模块功能简要介绍21七段数码管简介显示控制过程: 如第一个数码管显示数字‘1’，数字‘1’对应的１6进制显示码为0ｘf9 1、 首先将显示码送到单片机的PA口： ＰＯRTA=0XＦ9; 2、然后使能第一个数码管的位码:单片机的PC0口置1--PORTC|＝(1<＜PC0）; 3、延时 执行上述过程将在第一个数码管上显示数字‘１'重复上述过程,就可以依次点亮每一个数码管 轮流点亮每个数码管的时间是及其短暂的，只有几毫秒如果出现闪烁现象,说明上面第三步的延时时间过长改变延时时间,加快扫描的频率.2.2.2 STC89C5１简介STC89Ｃ5１是一种低功耗、高性能的片内含有4KB快闪可编程／擦除只读存储器(FPEROＭ—Flash Progrａｍｍaｂle ａnd Eraseabｌe Ｒｅａd Onｌy Memory）的８位CMOS微控制器，使用高密度、非易失存储技术制造,并且与80Ｃ５1引脚和指令系统完全兼容。
主要性能: 与MCS—51 微控制器产品系列兼容. 片内有4KＢ可重复编程的快闪擦写存储器 存储数据保存时间为10年 宽工作电压范围：Vcｃ可为2．7Ｖ到6Ｖ 全静态工作:可从0Ｈｚ至1６MHz 程序存储器具有３级加密保护 １28＊8位内部RAM 32条可编程I／O线 两个1６位定时器/计数器 中断结构具有5个中断源和2个优先级 可编程全双工串行通道 空闲状态维持低功耗和掉电状态保存存储内容2.2．３ 74ＬS１64简介74ＬＳ164 为８位移位寄存器，其主要电特性的典型值如下： 54/741６4 １85ｍW 54/74ＬＳ1６４ ８0ｍＷ当清除端(CLEAR）为低电平时，输出端（ＱＡ－QＨ)均为低电平 串行数据输入端(A，B）可控制数据当 A、B任意一个为 低电平，则禁止新数据输入，在时钟端（CＬOCＫ）脉冲上升沿作用下Q0 为低电平当A、B 有一个为高电平，则另一个就允许输入数据，并在ＣＬOCK 上升沿作用下决定Q0 的状态. 引脚功能：CLOCK ：时钟输入端ＣＬEAＲ： 同步清除输入端(低电平有效） ﻫA，B ：串行数据输入端QA—ＱH: 输出端22．3 MAＸ23２简介MＡX232芯片是专门为电脑的RS-232标准串口设计的接口电路,使用+５v单电源供电。
内部结构基本可分三个部分:第一部分是电荷泵电路由1、2、3、4、５、6脚和４只电容构成功能是产生+1２v和—１２v两个电源，提供给RS－23２串口电平的需要.第二部分是数据转换通道由7、8、9、10、11、１2、13、14脚构成两个数据通道.其中1３脚（R1IＮ)、12脚（R1ＯUT）、1１脚(Ｔ1IN）、14脚(T1OUT）为第一数据通道8脚（R2IN)、９脚（R２OＵT）、10脚（T２IN）、７脚（T2OUT)为第二数据通道.TTL／CMOＳ数据从T1IN、T2ＩＮ输入转换成RS—２32数据从T１OUＴ、T2OUＴ送到电脑DP9插头；DP９插头的RS—232数据从Ｒ1ＩN、R2IN输入转换成TTL／CMOS数据后从R１OＵT、Ｒ２ＯUＴ输出第三部分是供电15脚ＤNG、16脚VCC(+５ｖ）2．4 MAX81３L引脚及功能 引脚功能及工作原理（1)手动复位输入端() 当该端输入低电平保持140 ｍs以上，MAＸ８13L就输出复位信号．该输入端的最小输入脉宽要求可以有效地消除开关的抖动与ＴTL／CＭOS兼容ﻫ（2)工作电源端(ＶCC）:接+5V电源.ﻫ（３）电源接地端（GND):接0 V参考电平.(４）电源故障输入端（PFI） 当该端输入电压低于1．2５ Ｖ时，5号引脚输出端的信号由高电平变为低电平.(5)电源故障输出端() 电源正常时，保持高电平,电源电压变低或掉电时,输出由高电平变为低电平。
6)看门狗信号输入端(WDＩ)ﻫ 程序正常运行时，必须在小于1６ ｓ的时间间隔内向该输入端发送一个脉冲信号，以清除芯片内部的看门狗定时器若超过１6 s该输 入端收不到脉冲信号，则内部定时器溢出,8号引脚由高电平变为低电平7）复位信号输出端(RＳT）ﻫ 上电时，自动产生200 ms的复位脉冲;手动复位端输入低电平时,该端也产生复位信号输出8)看门狗信号输出端(）正常工作时输出保持高电平,看门狗输出时，该端输出信号由高电平变为低电平.3 硬件电路设计4 软件设计4.1数字秒表工作流程图开始系统初始化数码管显示按键判断定时启动位取反按键2关闭定时器时间清零按键1NYYN电子时钟工作整体流程图开始T0初始化程序处理退出中断定时中断4．2 STC51单片机实现数字秒表工作源程序ﻩﻩCLK EQU P2.５ ﻩ SIN ＥQU Ｐ２．4ﻩﻩＳ1 EＱU P00ﻩﻩＳ２ EＱU P01 Ｓ３ EQU P02 S４ ＥQU P2６ S5 EＱU P2．７ﻩﻩＳ6 EQU P0．7ﻩ ＳＢ EＱU Ｐ１．0 CLR_S EQU Ｐ１1ﻩﻩTIMＥR＿ON EQＵ 20Ｈ ﻩORG 0000H SJMP ＳＴART OＲG ０00BＨ LCALL T0_Sﻩ RETI ＯRＧ 0030HＳＴART:ﻩﻩ//0ｘ3f，０x06,0x５b，０x4f，0ｘ66,０x6d,0x7d,０x07,0x7f，０ｘ6f，ﻩﻩ／／段码 MOV 60H，＃0Ｅ7H MＯV 61H,#05ＨﻩﻩMOV 62Ｈ，＃０Ｅ９H MＯＶ 63H,#0ＡDHﻩ MＯV 6４H，＃00FHﻩﻩMOＶ 6５H，#0AEHﻩﻩMOV 6６H,＃0EＥH ﻩMOＶ 67H,＃85Hﻩ MＯV ６８H，＃０ＥFH ﻩMOＶ ６9H，#0BＦＨ ﻩ MOV 6AＨ，#08Ｈﻩ //6 暂存 MOV 70H，#０AHﻩﻩＭＯV 71H,＃０AH ﻩMOV 7２H，#00Ｈ MOV 73H，＃00H MOV 74H，＃０AＨ ＭOV 75H,#0AH ﻩCLR S1ﻩﻩCLR S２ﻩ CLＲ S３ ﻩCＬR S4 ﻩCLR Ｓ5ﻩ CLＲ S６ﻩﻩMOV 3０H，#１２Hﻩ CLR TIＭＥＲ_OＮ ﻩMOV TMＯD，#01H ﻩMOＶ TH1，#00HﻩﻩＭＯV ＴＬ1，＃00H ﻩSＥTB ＥT０ﻩﻩＳＥTB ＥA ﻩＣLＲ ＴR０ＭAＩN:ﻩ JB ＣLＲ_S，NＯT_CＬR ／/是否按下清零键ﻩﻩMOV 73H，＃00Ｈﻩ ＭOV 72H，#0０H CLＲ TIMＥR_ONﻩﻩCLR TR０NOT＿ＣLＲ:ﻩ JＢ SＢ，ＳKIP /／开始与停止，是否按下SＢ,是向下执行，否跳到sｋip JB ＴIMER_OＮ,OFFﻩ//是否开启，为0位没有开启,向下执行开启。
否则关闭 ﻩSETB ＴＩMER_ONﻩﻩSETB ＴR0ﻩ SＪＭP ＳKIPOFF：ﻩＣLR ＴＩMER_ＯＮ CLR TR0SKIP： MOV R1,＃7０HﻩﻩＣLＲ S１；ﻩ LCALL DIS_Nﻩ INC R1 SEＴB S1； ﻩCLR S2； LCAＬL DIＳ_Nﻩ INC R１ﻩﻩSEＴB S２； ﻩCLR Ｓ３； ﻩＬCAＬＬ ＤIＳ_NﻩﻩＩNC R1ﻩ SETB S3；ﻩﻩCＬR S4;ﻩﻩＬCALL DIS＿ＮﻩﻩINＣ R1ﻩ SＥTＢ Ｓ４；ﻩﻩCLR S５; ﻩＬＣAＬＬ DIS_Ｎ ﻩINC R1 SETＢ Ｓ5; ﻩCLR Ｓ6；ﻩﻩLＣALL ＤIS＿N ﻩINC R1 ﻩSETB S６； SJMP MAINＤIS_Ｎ： ＭOV A，#0FFＨ //clearﻩ LCALL PRＩＮT＿BYＴＥ ﻩＭOV A,@R1 //获取暂存器内数值ﻩ AＤＤ A，#6０H /／获取码值地址ﻩﻩＭＯＶ R0，Ａ ﻩ MＯＶ A，@R0 ／/获取码值ﻩﻩCPL A ﻩ//根据数码管 共阴共阳情况 是否取反 ﻩLＣＡLL ＰRINT_BYTE //sｅｎｄ data LCＡＬＬ DELAYﻩﻩRET／/向一位寄存器写于一字节ﻩPＲＩＮT_BYTE：ﻩ MOV R0，＃08Hﻩ//8个字节ＲLA： RＬC Aﻩ /／右移1位 CLR ＣＬKﻩ MOＶ SIN，Cﻩ ＳEＴB CLKﻩ ＤJNZ Ｒ0,RLＡﻩ RETDELAY：ﻩMＯV Ｒ0,＃０FFＨDE1：ﻩDJNZ R0，DE1 ﻩRＥTT0＿S: ﻩ/／T0中断程序ﻩ MOV TH1,#00Hﻩ MＯV TL1，＃00H DJNＺ 30H,ＯUT_T0ﻩ//定时器是否跑完设定变数 ，是就向下执行，没有只是各位家1ﻩﻩMOV 30H,#12H ﻩ//初始化遍数ﻩﻩMＯＶ Ａ，７3ＨﻩﻩCJＮE A,＃０9H，ＩNC＿G //各位是否为九 ﻩMOV ７3H，#00Ｈﻩ //清零个位ﻩ IＮC 7２Hﻩﻩﻩ //十位加1ﻩﻩSＪＭＰ OＵＴ_Ｔ0INC_G： ﻩIＮＣ 73HOＵT_T０:ＲＥTﻩﻩEND5 结论本文主要从硬件方面说明设计的总体思路和设计的实现过程,预期的设计目的是：能够实现秒表的基本功能，正常显示．在设计过程中，曾经遇到很多的障碍，设计图经过许多次的修改最后才定下来,但在调试的过程中又出现了问题;并不没有想象中的那么容易;再焊接过程中稍不注意就会出现管脚的错位，有些在硬件测试过程中才检查出来.在设计中有好多问题都是因为理论知识不扎实，在有些管脚的置零置一上，概念的模糊,这使作者明白要把所学到的理论转化为实践需要一段努力学习的过程；在做一个设计的过程中,一定要注意理论和实践同步进行,光有理论知识还是远远不够的，要用时间去检验理论,用理论指导实践。
刚开始接到课程设计任务，认为挺简单的,然而真正开始动手制作时才知道并不是那么简单,从初期的资料收集以及原理图的绘制都受到了老师以及同学的帮助，在遇到困难时请教老师和同学都能得到耐心的解答,帮助我们少走弯路感谢我的老师，以及我的同学，在整个硬件电路的设计与制作过程中,他们都给了我很大的支持,是我从此次课程设计过程中获益匪浅,本人对设计过程中给予了通力合作，以及精神的支持,的老师和同学深表感谢如果没有他们我想我的设计不会这样顺利的完成由于本人水平有限,在技术指标和论文写作中可能存在一些缺陷,恳请各位老师和同学们批评指教参考文献 [1] 吴金戎,沈庆阳,郭庭吉． 80５1单片机实践与应用[Ｍ］． 北京：清华大学出版社,2002 [2］ 楼然苗，李光飞 5１系列单片机设计实例［Ｍ]. 北京：航空航天大学出版社,2０03 ［4］ 李鸿． 单片机原理及应用[M]. 湖南:湖南大学出版社，2004[５］ 何立民 单片机高级教程［Ｍ］． 第1版．北京:北京航空航天大学出版社,２0０1［６］ 徐惠民、安德宁. 单片微型计算机原理接口与应用［Ｍ］ 第1版. 北京：北京邮电大学出版社,1996［7] 肖洪兵. 跟我学用单片机［Ｍ]。
北京:北京航空航天大学出版社,２002８ﻫ[８］李广第 单片机基础[M]. 第1版北京：北京航空航天大学出版社，1999 ﻫ[9］ 赵晓安． MCS-51单片机原理及应用［Ｍ]. 天津：天津大学出版社，20０１.3[1０]何立民从Cygnaｌ 80Ｃ51Ｆ看８位单片机发展之路［M］ 单片机与嵌入式系统应用,2０02年，第5期：P5～8 ［1１］夏继强． 单片机实验与实践教程［M]． 北京：北京航空航天大学出版社, 200１指导教师评语：成绩: 指导教师签字： 年 月 日 文中如有不足，请您指教！。
