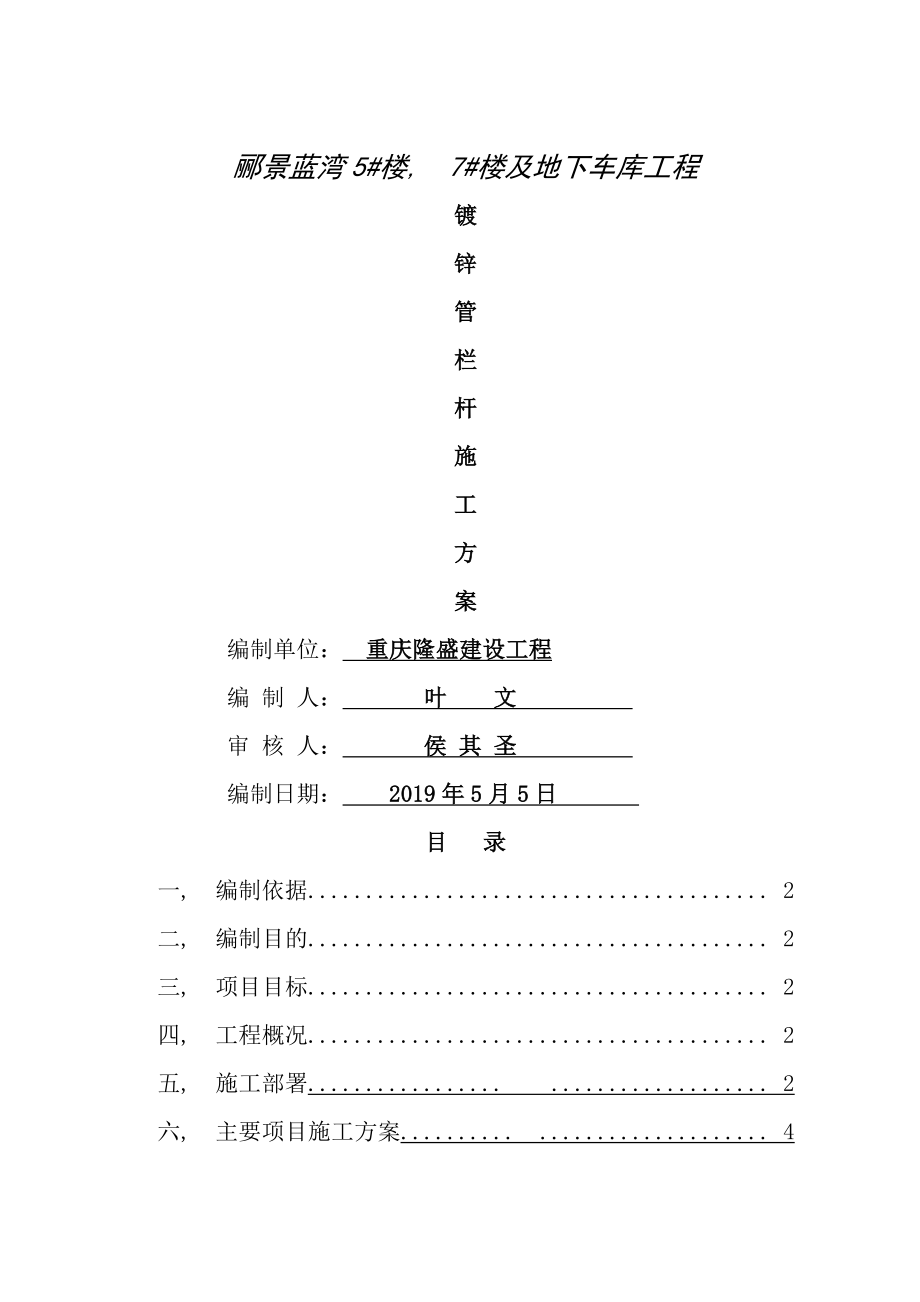

郦景蓝湾5#楼, 7#楼及地下车库工程镀锌管栏杆施工方案编制单位： 重庆隆盛建设工程编 制 人： 叶 文 审 核 人： 侯 其 圣 编制日期： 2019年5月5日 目 录一, 编制依据........................................ 2二, 编制目的........................................ 2三, 项目目标........................................ 2四, 工程概况........................................ 2五, 施工部署................. ................... 2六, 主要项目施工方案.......... .................... 4七, 半成品, 成品爱护.................................6八, 施工平安 ........................................7九, 质量标准.........................................7十, 设计图纸.........................................7镀锌管栏杆施工方案一, 编制依据1, 建筑施工图；2, 经建设单位, 监理单位审查通过的《郦景蓝湾•栏杆设计方案图》；3, 中华人民共和国《建筑装饰装修工程质量安装及验收规范》，编号《GB50210－2019》；4, 《工程建设标准强制性条文（房屋建筑部分）》；5, 重庆市现行的施工规范和现场管理等有关规定；二, 编制目的本施工方案是针对“万州郦景蓝湾5#, 7#楼及地下车库镀锌栏杆工程”(以下简称本工程)在施工组织, 施工管理, 劳动力组织, 材料设备供应, 施工工艺, 进度支配, 质量平安措施等作具体而周全的设计规划，使本工程在栏杆工程施工的全过程中，各个环节始终处于受控状态，达到高质量, 高标准, 高水平，使业主称心满足，工程管理更加合理而有效。
三, 项目目标（一）, 质量目标：确保工程验收一次合格二）, 进度目标:工期： 2019 年 6 月 5 日前完工三）, 平安目标确保本工程平安重大伤亡事故为零四）, 文明施工目标:争创文明工地 (五), 服务目标信守合同，仔细协调与各有关方面的关系，接受业主, 监理公司及当地政府部门对本工程质量, 工程进度, 支配协调, 现场管理的监督四, 工程概况1, 工程名称：万州郦景蓝湾5#, 7#楼及地下车库镀锌管栏杆工程2, 工程地址：万州五桥扁寨村3, 工程内容：镀锌管栏杆的制作和安装五, 施工部署（一）, 施工打算工作1, 组织有关人员熟识图纸；2, 组织有关人员对现场进行复核；3, 编制塑钢门窗工程作业指导书；4, 深化施工组织设计；5, 组织有关人员进行施工技术交底二）, 组织机构工程总指挥项目经理预算员材料员现场管理技术负责平安员质量员施工员（三）, 工地管理制度1, 现场文明施工管理规定（1）工作人员必需统一着装上岗，树立企业良好形象2）工完场清；活完成品清；当日清；机具, 工具整理清3）不见边角余料, 废纸, 烟头及生活垃圾乱扔；不见随地大小便, 随意乱涂乱画；（4）不准电线干脆进插孔, 接闸刀等违章操作；不准工人穿拖鞋, 打赤膊上岗操作。
2, 平安管理规定（1）参与施工的工人，要熟识本工种的平安技术操作规程，在操作中，要坚守岗位，严禁酒后或带病工作2）电工, 焊工和特殊工种，必需经过特地培训，有国家统一颁发的上岗证，方准独立作业3）正确运用个人防护用品和平安防护措施，进入施工现场，必需戴平安帽，禁止穿拖鞋, 高跟鞋和赤脚，在没有防护设施的高处，必需系平安带四）, 材料打算1, 依据设计图（重庆市万州区郦景蓝湾•栏杆设计方案图）及相关规范封样选购 材料2, 选择设备先进, 技术过硬, 重信誉的材料厂家，以确保所进材料的质量五）, 劳动力打算1, 项目经理：具备独立主持5万平方米塑钢门窗安装工程的实力和阅历，从事安装工作2年以上2, 专业工长：具备本工种3年以上的施工, 管理阅历3, 工人：技术水平高, 阅历丰富, 刻苦耐劳六）, 机具设备管理1, 项目所需电动机具均由公司物资部统一管理，统一选购 , 统一调配2, 必需由专人负责项目机具的修理保养，每天运用完毕后，负责人将机具清理干净，机具上无灰尘3, 主要机具：编号机械名称规格型号数量功率KW1台钻ZC-2021.5KW2型材切割机J3G-40062.2KW3角向砂轮机博士12516670W4空压机Z-0.36/723KW5电焊机BXI-33046.4KW6手电钻HVD-105200KW7冲击钻YKC-2008600KW六, 主要项目施工方案锌钢护栏是采纳锌合金材料制作而成，安装全部采纳流行的组合穿插工艺（无焊接穿插组合），其任何连接件均采纳高强度连接件。
一）, 锌钢栏杆作业工艺1, 工艺流程施工打算（熟识图纸, 踏勘现场）→放样→计算下料单→切割→冲孔→静电喷涂→固化（180~200℃）→冷却（30min）→包装→运输→整个流水作业同步进行半成品爱护2, 主要施工方法：①, 施工前应先熟识图纸并踏勘现场；②, 依据图纸选用设计要求材质；③, 依据设计图纸并进行现场放样，精确复核出各构件的尺寸；④, 上述条件具备后，依据各种杆件的长度精确进行下料等流水作业；⑤, 包装标注半成品尺寸及所运用部位，便于安装作业3, 质量技术要求, 材料要求1）, 玻璃栏杆的制作, 安装必需符合国家现行相关标准及相关质量验收规范的要求，并保证通过国家相关部门的检查, 验收；2）, 依据国家相关验收标准进行施工，保证工程质量及安装效果满足甲方及业主的要求4, 应留意的质量事项1）, 深化了解和熟识设计图纸；2）, 材质选用严格依据设计图纸要求；3）, 精确复核各构件尺寸；4）, 加工, 运输及安装过程中，应特殊留意轻拿轻放，做好对半成品, 成品的爱护二）, 玻璃栏杆安装施工工艺1, 施工打算：1）, 复核构件尺寸；2）, 复核安装部位栏杆尺寸；3）, 玻璃放样，供应玻璃加工尺寸及加工图纸；4）, 检查用电符合作业要求；50, 组合半成品2, 安装作业工艺1), 工艺流程：半成品爱护→施工打算→放线→定位→钻孔→锚栓安装→栏杆安装→安装就位→尺寸复核→调整→紧固→防雷接地焊接→玻璃安装→紧固→清洁→打密封胶→胶缝压平, 压光→清除残留密封胶及整体栏板卫生清洁→成品爱护2), 主要施工方法：①, 依据设计图纸应首先对建筑物阳台外形尺寸进行偏差测量，依据测量结果，确定出栏杆安装的基准面。
②, 以标准线为基准，依据图纸将分格线放在阳台梁上，并做好标记；③, 检查定位无误后，按图纸要求进行钻孔, 锚栓安装；④, 现场就位安装，尺寸复核, 调整；⑤, 此步骤操作时，应有两人操作，一人扶住钢架，另一人在底下进行尺寸的校对，在确保无误时，方可进行螺栓固定⑥, 全部金属门窗从11层起均应与预埋的均压环用φ8的镀锌圆钢按规范牢靠焊接⑦, 玻璃安装前，应先行进行预安装，应先就位，临时固定，然后拉线调整固定；⑧, 玻璃安装好后，对密封部位采纳甲苯进行清扫，清扫时应特殊留意不要让溶液散发到接缝以外的场所，清扫用纱布，脏污后应常更换，以保证清扫效果，最终用干燥清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；⑨, 注胶应匀称, 密实, 饱满，同时要留意施胶方法，避开奢侈；⑩, 注胶后，应将胶缝用合成树脂铲沿注胶方向用力施压，将多余的胶刮掉，并将胶缝刮成设计形态，使胶缝光滑, 流畅；3, 应留意的质量事项1）, 禁止运用金属清扫工具，更不得运用粘有砂子, 金属屑的工具；2）, 半成品, 成品应按规定堆放，平安牢靠，并支配专人保管；七, 半成品, 成品爱护1, 加工与安装过程中，应特殊留意轻拿轻放，不能碰伤, 划伤，加工好的锌钢应用缠膜爱护并标注尺寸及运用部位；2, 加强半成品, 成品的爱护工作，保持与总承包单位的联系，防止已安装好的栏杆受划伤；3, 质检员与平安员紧密协作，实行措施搞好半成品, 成品的爱护工作；4, 建议总承包单位在靠近安装好的玻璃栏杆处安装简易的隔离栏杆（简易钢管搭设隔离），避开施工人员对玻璃有意或无意的损坏。
八, 施工平安1, 严格遵守工程建设平安生产有关管理规定，并随时接受项目平安员的监督检查，施工过程中实行必要的平安防护措施，消退事故隐患；2, 进入施工现场必需戴好平安帽，并自觉爱护好平安用品；3, 协作项目部做好工人的三级教化，严禁违章指挥, 违章作业九, 质量标准主控项目1护栏和失手制作与安装所运用材料的材质, 规格, 数量和木材, 塑料的燃烧性能等级应符合设计要求2护栏和扶手的造型, 尺寸及安装位置应符合设计要求3护栏和扶手安装预埋件的数量, 规格, 位置以及护栏与预埋件的连接节点应符合设计要求4护栏高度, 栏杆间距, 安装位置必需符合设计要求护栏安装必需坚固5护栏玻璃应运用公称厚度不小于12mm我钢化玻璃或钢化夹层玻璃当护栏一侧距楼地面高度为5m及以上时，应运用钢化夹层玻璃一般项目1护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一样，不得有裂缝, 翘曲及损坏2项 目允许偏差（mm）护栏垂直度3栏杆间距3扶手直线度4扶手高度3十, 设计图纸。
