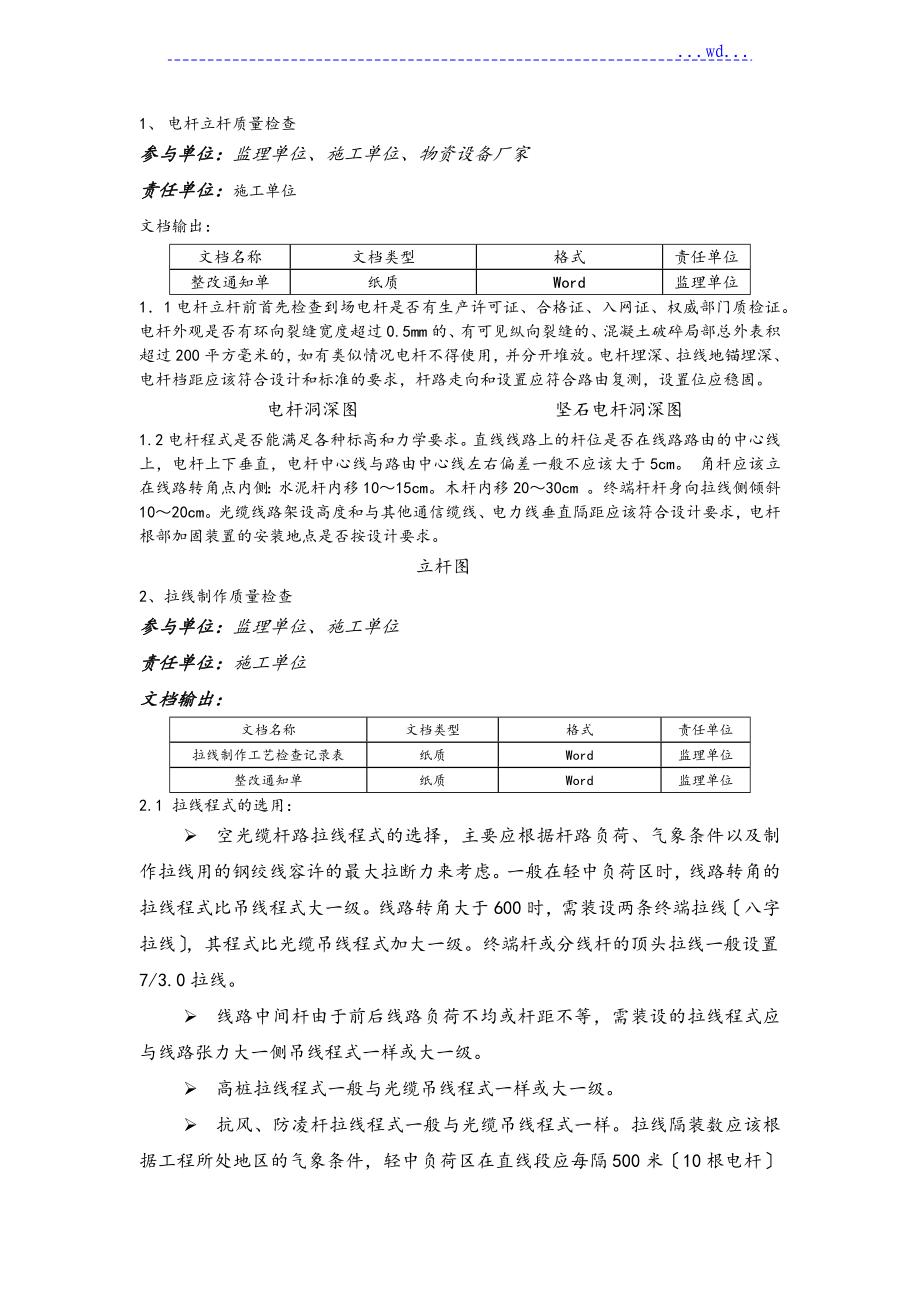

...wd...1、 电杆立杆质量检查 参与单位：监理单位、施工单位、物资设备厂家 责任单位：施工单位 文档输出：文档名称文档类型格式责任单位整改通知单纸质Word监理单位1．1电杆立杆前首先检查到场电杆是否有生产许可证、合格证、入网证、权威部门质检证电杆外观是否有环向裂缝宽度超过0.5mm的、有可见纵向裂缝的、混凝土破碎局部总外表积超过200平方毫米的，如有类似情况电杆不得使用，并分开堆放电杆埋深、拉线地锚埋深、电杆档距应该符合设计和标准的要求，杆路走向和设置应符合路由复测，设置位应稳固电杆洞深图 坚石电杆洞深图1.2电杆程式是否能满足各种标高和力学要求直线线路上的杆位是否路路由的中心线上，电杆上下垂直，电杆中心线与路由中心线左右偏差一般不应该大于5cm 角杆应该立路转角点内侧：水泥杆内移10～15cm木杆内移20～30cm 终端杆杆身向拉线侧倾斜10～20cm光缆线路架设高度和与其他通信缆线、电力线垂直隔距应该符合设计要求，电杆根部加固装置的安装地点是否按设计要求。
立杆图2、拉线制作质量检查 参与单位：监理单位、施工单位 责任单位：施工单位 文档输出：文档名称文档类型格式责任单位拉线制作工艺检查记录表纸质Word监理单位整改通知单纸质Word监理单位2.1 拉线程式的选用：Ø 空光缆杆路拉线程式的选择，主要应根据杆路负荷、气象条件以及制作拉线用的钢绞线容许的最大拉断力来考虑一般在轻中负荷区时，线路转角的拉线程式比吊线程式大一级线路转角大于600时，需装设两条终端拉线〔八字拉线〕，其程式比光缆吊线程式加大一级终端杆或分线杆的顶头拉线一般设置7/3.0拉线Ø 线路中间杆由于前后线路负荷不均或杆距不等，需装设的拉线程式应与线路张力大一侧吊线程式一样或大一级Ø 高桩拉线程式一般与光缆吊线程式一样或大一级Ø 抗风、防凌杆拉线程式一般与光缆吊线程式一样拉线隔装数应该根据工程所处地区的气象条件，轻中负荷区在直线段应每隔500米〔10根电杆〕左右设置“抗风杆〞双方拉线，每隔1000米〔20根电杆〕左右设置“防凌杆〞四方拉线，其位置一般设置在吊线上方的10-20cm，以15cm左右为最正确Ø 拉线的埋深应根据拉线程式的大小及土质情况来予以确定Ø 拉线程式应与拉线盘及拉线铁柄配套使用，在坚石地段的拉线地锚应采用钢地锚。
拉线的“距/高〞比一般取为1，特殊情况下亦不可小于0.75，否那么可采用吊板拉线、高桩拉线、墙壁拉线或改用撑杆加固Ø 拉线地锚的出土一般为〔30士10〕cm范围，出土点的偏差不大于5cmØ 墙拉线的拉攀距墙角应不小于25cm，距屋檐不小于40cm，撑杆的距高比应不小于0.5Ø 所有拉线的上把及中把均采用夹板法拉线程式应与拉线盘及拉线铁柄配套使用，具体详见下表：2.2铁柄与拉线盘配套规格表拉线程式拉线盘尺寸：长×宽×厚〔mm〕拉线铁柄〔mm〕7/2.2500×300×1501800*12〔轻中〕16〔重〕7/2.6600×400×1502100*16〔轻中〕18〔重〕7/3.0800×400×1502400*18〔轻中〕20〔重〕拉线制作图3、吊线架设质量检查 参与单位：监理单位、施工单位 责任单位：施工单位 文档输出：文档名称文档类型格式责任单位架空线路飞线杆检查表纸质Word监理单位整改通知单纸质Word监理单位3.1检查用于吊线的钢绞线是否有生产许可证、合格证、权威部门质检证，质量应符合YB/T5004--2001行业标准：吊线的规格程式和架挂线位、吊线夹板距电杆顶的距离是否符合设计要求，一般距杆顶≥50cm，在特殊情况下应≥25cm。
吊线夹板在各电杆上的位置宜与地面等距，由于地形限制，当吊线在电杆上的坡度变化大于杆距的20%时，应该加装俯角或仰角辅助装置3.2 检查杆路上架设第一条吊线时，一般设在杆路沿路的车行道反侧〔建筑物侧〕在同一杆路同侧架设两层吊线时，两吊线间距为40cm当角深在5〜15m时，吊线应该装角杆吊线辅助装置两条十字穿插吊线高度相差在40cm以内时，需做成十字吊线，吊线在终端杆及角深大于15m的角杆上，应该做终结相邻杆档的吊线负荷不等或在负荷较大的线路终端杆前一根电杆，应按设计要求做泄力杆，吊线在泄力杆做辅助终结同层两条吊线在一根电杆上的两侧，做成合手终结3.3 检查吊线与其他通信线路、播送线路、电力线路交越间距、吊线距地面和其他建筑的间距、吊线接头、吊线终结制作工艺、吊线跨越公路、铁路、村道高度、吊线垂度应符合设计要求3.4 吊线的加固:Ø 泻力拉线：对有较大受力不均匀的两档吊线，应在电杆处增做吊线单向假终结Ø 对偏转角大于300的角杆，应增做角杆辅助装置Ø 吊线坡度变化大于1/10时，吊线应增做角杆仰、俯角辅助装置Ø 有关辅助装置原那么上按以下方式安装：A. 角杆辅助装置采用卡子法B. 电杆仰俯角辅助装置采用另缠法。
C. 吊线终结及拉线中把、上把采用夹板法D. 拉线式地线采用卡子法吊线终结 双吊线4、光缆敷设质量检查 参与单位：监理单位、施工单位 责任单位：监理单位4.1 根据光纤衰耗的测试数据，光缆敷设前，应根据杆路实际架设的地形起伏情况，丈量核算包括接头重叠长度，各种必要预留长度在内的光缆敷设总长度，并进展光缆的配盘工作，防止任意砍断尾缆4.2 根据长途光缆设计标准及本地网光缆设计标准，如果是形成环路的光缆，那么先确定一个局站的光缆布放端别，再从这个局站开场，B端向外布放，依次经过其它局站环回时，光缆环回端B端朝向起始站4.3 光缆配盘:Ø 根据光缆衰耗的测试数据，按到货单盘光缆长度合理安排使用地段，使光缆接头数量最少，余出光缆最短配盘时应考虑光缆接头点的施工条件，不要将光缆接头置于地形不好的地段〔如长杆档、跨河档及跨路档内〕Ø 光缆应尽量做到整盘敷设，以减少中间接头Ø 靠设备側的第1、2段光缆的长度应尽量大于350m～500mØ 靠设备侧应选用光纤的几何尺寸、数值孔径等参数偏差小、一致性好的光缆Ø 光缆在布放前应进展单盘测试(衰耗、长度)并做好组织工作，布放时应统一指挥，统一行动。
布放中无特殊情况不得随意开断光缆，光缆布放后不要绷得太紧，需预留光缆处应适当预留Ø 由于光缆布放牵引长度较长，沿线各点〔尤其是拐弯处及交通要道〕应有专人监视，并随时保持联络，以便在意外情况发生时采取措施Ø 布放时对光缆牵引力应严格控制，不得大于光缆允许张力(1500N)曲率半径不得小于光缆外径的20倍布放过程中应无扭转、打小圈、浪涌等现象发生光缆敷设时牵引长度每次不大于1000m，超长时应采用分次牵引的方法Ø 光缆布放的过程中及安装后，其所受张力、侧压力时，曲率半径不得超过单盘光缆主要技术性能的相关标准4.4 本工程的光缆路查勘长度的根基上，除按国家规定的损耗外，光缆的各种预留按以往设计要求架空光缆预留：每200m一个小预留进展考虑0.5m每500m一个大预留进展考虑12m飞线档两侧前后杆预留各考虑12m光缆引上预留按每处7m左右考虑架空光缆接续预留接头每侧预留12m左右进局光缆预留：小站按10-20m、大站按20-30m考虑光缆预留4.5 除以上预留以外，光缆特殊地段，如开发地段、以后可能改道地段及特殊要求预留地段等皆应考虑光缆的预留，预留的地点及数量应在图中具体标明架空光缆的安装要求光缆预留图4.6 合挂光缆要求：Ø 为节约工程投资和减轻杆路负荷，并结合工程的维护和管理，一条吊线最多挂2-3条光缆。
但在3条光缆时，其合挂长度应在500m以下，当超出500米时应采用双吊线，双吊线采用双吊线抱箍平行架设单条光缆采用25mm挂钩，双条光缆或3条光缆采用35mm或45mm挂钩同一条光缆应尽量安装在杆路的同一侧双吊线光缆图4.7 局内光缆的安装要求：Ø 局内光缆(电缆进线窗－光分配架或光终端盒)应布放在走线架或槽道上，用尼龙扎带绑扎结实并挂上小标志牌Ø 局站内的光缆应预留余缆，并应将各预留光缆绑扎成一样大小的圈，选择合理的位置予以固定Ø 光缆成端处应将其金属构件接到ODF架的保护地接线端子上，再通过保护地线连接到传输机房的总保护地排上Ø 假设入局〔站〕吊线需从铁塔等金属物上引渡的，需用隔电子档将吊线电气断开5、光缆接续质量检查 参与单位：监理单位、施工单位 责任单位：监理单位光缆接续是通信光缆工程施工的关键环节，接续及安装的好坏，将直接反映通信传输性能、影响整个工程的最终质量在光缆接续时应主要以下几个方面：5.1 检查光缆接头盒是否是设计规定的规格型号，应按照供货方提供的安装手册[说明书]要求封袋光缆接续前，应认真检查接头盒附件种类及数量是否齐全、质量是否符合要求5.2 在接头盒内，要求两侧光缆金属构件均不做电气连通，两侧的金属构件相互间也不连通，都做电气断开处理。
5.3 光缆接头盒不应安装在公路、河流、建筑物上方光缆线路的接头位置和光纤接续衰减要求：光缆接头的位置应便于维护5.4 光纤接续采用熔接法，并按一样线序对接，不得接错，严格按光缆的色谱对应接续在接头盒内，每侧光缆的余留光纤应各不小于0.8m余留光纤应有醒目的编号，按#1-#12、#13-#24…顺序盘放在自上而下编号的相应容纤盘内光纤接头应嵌入盘上的槽内，并固定结实中继段内同一根光纤的熔接衰减平均值应不大于0.08db/个〔OTDR双向测试，取平均值〕，允许5%接头光纤衰减值可大于0.08db，但应小于0.15db5.5 局内光缆尾纤与设备的连接采用“活接头〞方式在法兰盘上连接活接头连接点的插入衰耗要求为0.5db(反射衰耗40db)6、 光缆各种标识的质量检查 参与单位：监理单位、施工单位 责任单位：施工单位6.1 新建架空光缆吊牌是否准确，间隔是否合理，杆号喷涂规格尺寸是否符合要求，各种跨公路警示标识、标牌、反光板是否符合要求光缆吊牌图 跨公路警示标志图 6.2 杆路编号：根据“光传送网工程光缆线路标示规定〞，在光缆环路上的杆路是以基站与基站为一连续编号，从A端向B端编号。
支线光缆路由上的杆路是以主基站端向支线基站端为一连续编号，具体编号格式应符合设计要求电杆杆号图7、光缆进局、成端质量检查 参与单位：监理单位、施工单位、维护单位 责任单位：监理单位文档名称文档类型格式责任单位中继段测试记录表纸质Excel监理单位纤芯曲线表纸质Excel监理单位检查光缆在机房的预留是否符合设计要求，光缆在ODF架或终端盒做终端，光缆内的金属构件、ODF架接地的装置方法，以及防雷接地线的规格、型号是否均符合设计要求接地线严禁成螺旋形布放光纤及尾纤预留在ODF架盘纤盒中安装，是否有足够的盘绕半径，要求盘绕自然、圆滑，并稳固、不松动光纤成端后，光纤端别、序号是否有明显的标志光缆进局图 光缆成端图8、现场收尾8.1杆路自检整治 参与单位：监理单位、施工单位 责任单位：施工单位检查杆路〔杆梢〕是否有偏移情况，对于角度较大的吊档〔俯角〕、顶档〔仰角〕和转角杆是否设置附助装置，制作工艺是否符合设计要求光缆的过杆保护、角杆保护、吊线接头处保护、过树竹保护三线交越保护的设置是否合理，光缆预留、接头预留是否绑扎，接头两端滴水弯的制作设置是否合理。
电杆洞和拉线洞是否已经培土，铁附件、引上钢管是否涂防锈漆，引上钢管口是否已经堵塞中继段光缆OTDR测试双窗口损耗是否符合设计，接头损耗是否符合设计要求过树竹保护图 过杆保护图 电杆培土图8.2 场地清理 参与单位：监理单位、施工单位 责任单位：施工单位施工完成后应催促施工单位对施工场所进展清洁，并把施工垃圾带离施工现场妥善处置，防止留下安全隐患同时应催促施工单位把剩余材料按要求进展保管或移交欢迎您的光临，Word文档下载后可修改编辑.双击可删除页眉页脚.谢谢！希望您提出您珍贵的意见，你的意见是我进步的动力赠语； 1、如果我们做与不做都会有人笑，如果做不好与做得好还会有人笑，那么我们索性就做得更好，来给人笑吧！ 2、现在你不玩命的学，以后命玩你3、我不知道年少轻狂，我只知道胜者为王4、不要做金钱、权利的奴隶；应学会做“金钱、权利〞的主人5、什么时候离光明最近那就是你觉得黑暗太黑的时候6、最值得欣赏的风景，是自己奋斗的足迹7、压力不是有人比你努力，而是那些比你牛×几倍的人依然比你努力。
