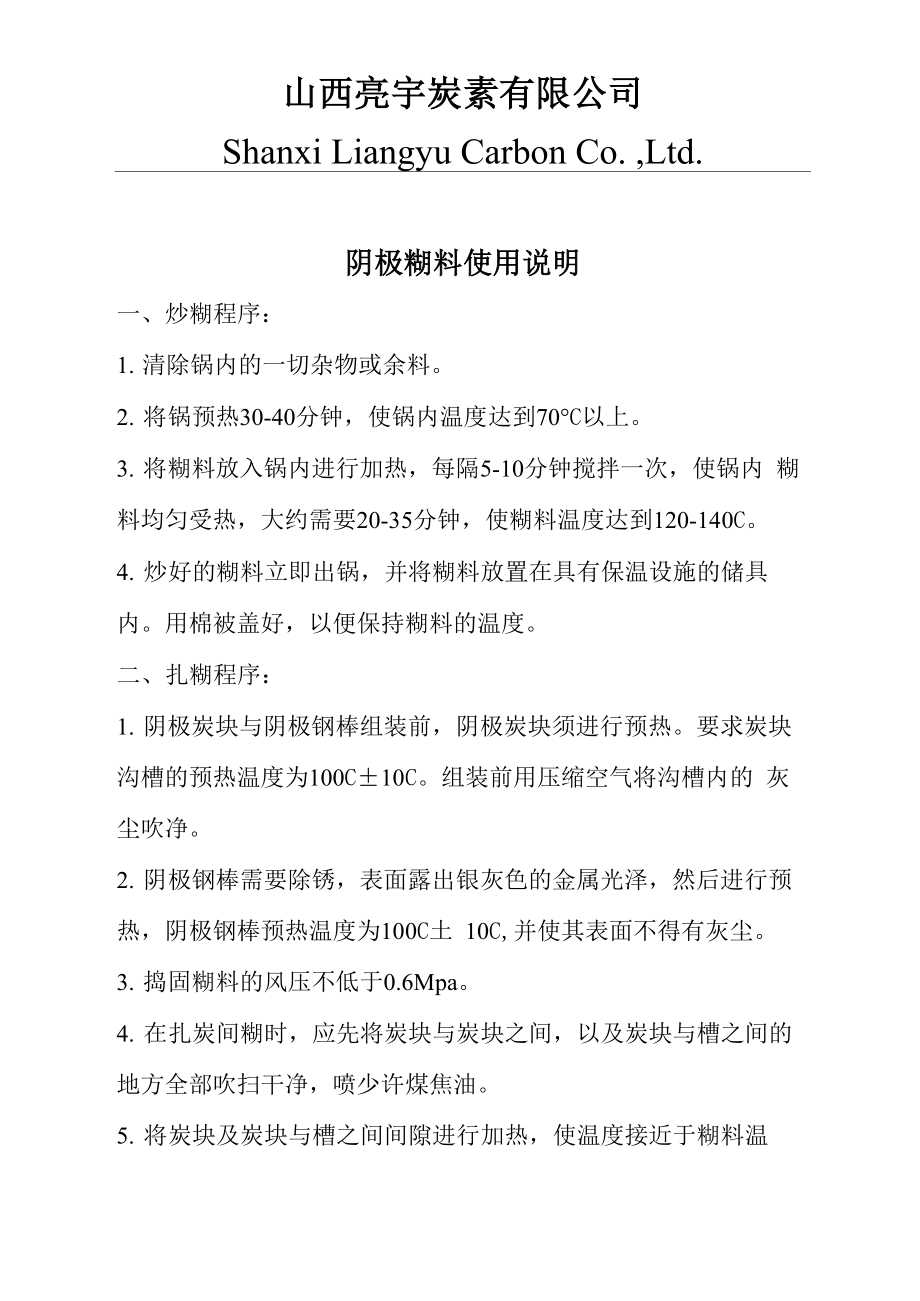

山西亮宇炭素有限公司Shanxi Liangyu Carbon Co. ,Ltd.阴极糊料使用说明一、 炒糊程序：1. 清除锅内的一切杂物或余料2. 将锅预热30-40分钟，使锅内温度达到70°C以上3. 将糊料放入锅内进行加热，每隔5-10分钟搅拌一次，使锅内 糊料均匀受热，大约需要20-35分钟，使糊料温度达到120-140C4. 炒好的糊料立即出锅，并将糊料放置在具有保温设施的储具 内用棉被盖好，以便保持糊料的温度二、 扎糊程序：1. 阴极炭块与阴极钢棒组装前，阴极炭块须进行预热要求炭块 沟槽的预热温度为100C±10C组装前用压缩空气将沟槽内的 灰尘吹净2. 阴极钢棒需要除锈，表面露出银灰色的金属光泽，然后进行预 热，阴极钢棒预热温度为100C土 10C,并使其表面不得有灰尘3. 捣固糊料的风压不低于0.6Mpa4. 在扎炭间糊时，应先将炭块与炭块之间，以及炭块与槽之间的 地方全部吹扫干净，喷少许煤焦油5. 将炭块及炭块与槽之间间隙进行加热，使温度接近于糊料温 度，以保证糊料和炭块很好粘结6. 扎炭间糊，一般要分4-5层进行捣固，层与层之间的厚度应相 等或接近，且扎固时不能间断，否则需喷撒些许煤焦油，以确保 糊料层与层之间良好的粘结度。
7. 扎周围糊时，一般要分3-4层进行捣固，一台槽一般要分两次 进行扎固，接口处要重新加热和二次喷撒煤焦油确保接口处糊 料之间衔接8. 糊料在扎固过程中，确保糊料温度不能低于100°C，且层与层 之间的糊料温差不得超过5°C,且严禁混入杂质三、糊料储存：1. 糊料应储存在干净整洁的带顶仓库，防止爆晒、雨淋、受潮、挤压2. 操作时剩余的糊料，在没有混入任何杂质的情况下，可以二 次进行使用，但最好是和新糊料（同一种）搭配使用3. 糊料在正常储存的情况下，保质期一般为5-8个月山西亮宇炭素有限公司生产技术部。
