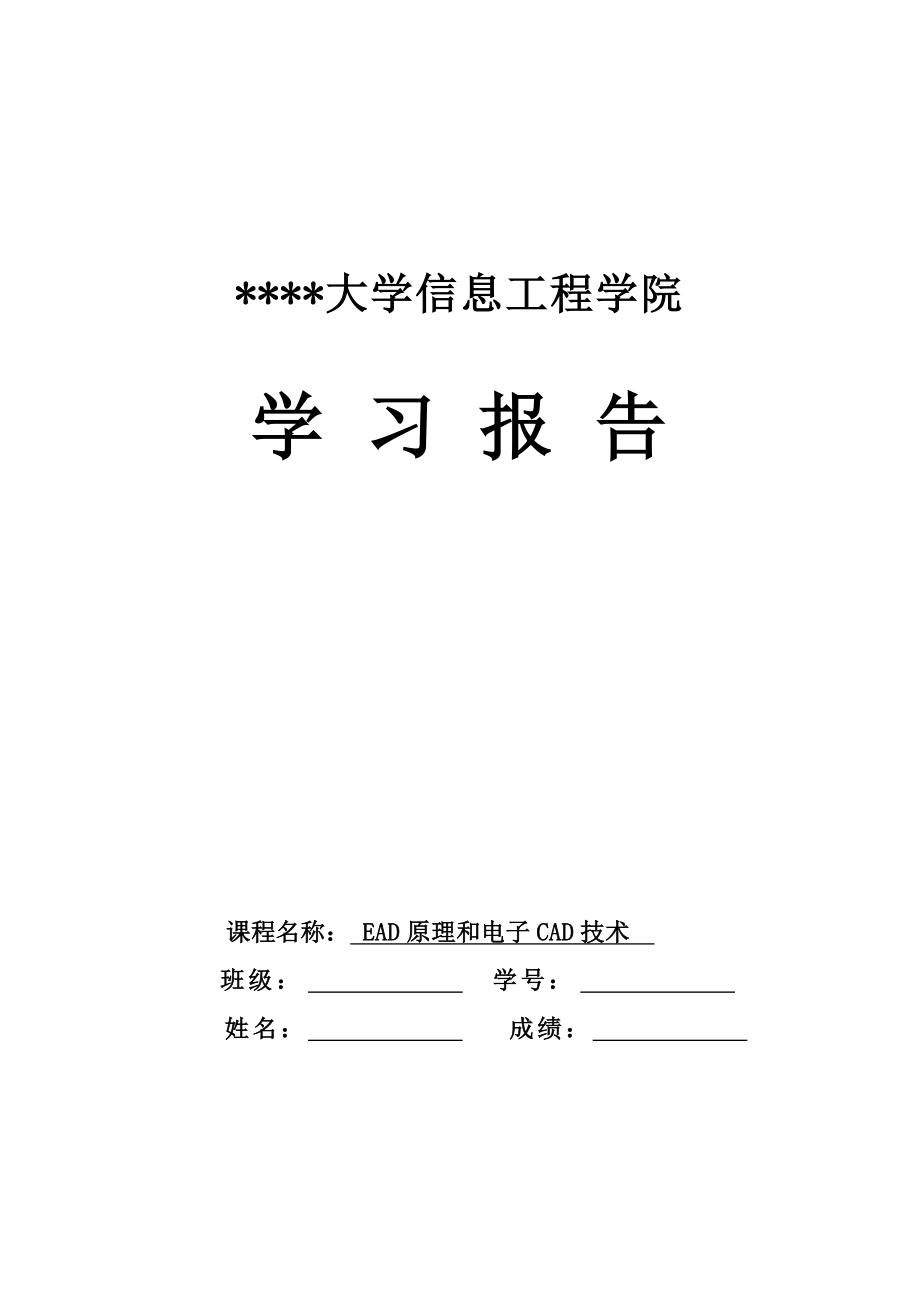

大学信息工程学院学 习 报 告课程名称： EAD原理和电子CAD技术 班级： 学号： 姓名： 成绩： 学习报告撰写要求一、开课目的1.了解完整的PCB板设计工序及方法；2.掌握制作元件原理图库、封装库的方法；3.掌握PCB板设计方法及其后处理二、学习用仪器设备、器材或软件环境1.微机（最低配置: Pentium 4 CPU, 128M内存）；2.Protel DXP软件（最低版本：V7.0）；3.Windows2000/XP环境、MS Office 2000以上版、Adobe Acrobat 5.0以上版三、电路原理图的编辑1.进入原理图编辑器⑴ 点击DXP图标进入原理图编辑器，在设计窗口的 Pick a Task 区中点击 Create a new Board Level Design Project ，创建PCB文件⑵选择 File > Save Project As 将新项目重命名，并保存到自己指定的相应位置⑶选择 File > New 并点击 Schematic Sheet创建一个原理图图纸。
⑷选择 File > Save As 来将新原理图文件重命名并保存到自己指定的相应位置2.原理图编辑器工作环境参数的设置⑴文件夹选项的设置：从菜单选择 Design > Options ，在 Sheet Options 标签，找到 Standard Styles 栏，点击输入框旁的箭头将看见一个图纸样式的列表，将图纸大小设置为标准B格式格式，其他设置如图：⑵原理图参数设置：从菜单选择 Tools > Preferences，打开原理图参数对话框，设置全部参数，如图： ⑶选择 File > Save保存这个原理图图纸的所有设置 3.装载元件库（包括编辑元器件的过程）原理图中要使用的原件信息如下表：说明编号封装元件名称连接器J1DB25FLWDB25电阻R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20AXIAL-0.4RES2数据输入缓冲器U1SO-G20DM734LS244WM二极管D1、D2、D3、D4、D5DSO-C2/X3.3IN4001 、DN4001电容C1 C2 C3 C4 C5 C6 C7RAD-0.3CAPNPN三极管Q1BCY-W3NPNPNP三极管Q2SO-G3/C2.5PNP连接器J2MHDR1X8CON8⑴定位元件和加载元件库①点击 Libraries 标签显示库工作区面板。
②在库面板中按下 Search 按钮，打开查找库对话框 ③确认 Scope 被设置为 Libraries on Path ， 并且 Path 区含有指向你的库的正确路径④想查找所有与RES2有关的元件，所以在 Search Criteria 单元的 Name 文本框内键入 *RES2* ⑤点击 Search 按钮开始查找，当查找进行时 Results 将显示搜索结果，如果已经出现符合的内容可以按stop停止搜索⑥点击 Miscellaneous Devices.IntLib 库以选择它 ⑦点击 Install Library 按钮使这个库在原理图中就可以使用 ⑵在原理图中放置元件 在原理图中放置R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20①点击 Libraries 标签以显示 Libraries 面板 ②点击 Miscellaneous Devices.IntLib 库使其为当前库 ③在库名下的过滤器栏内键入*RES2*设置过滤器，一个有 “ RES2 ” 作为元件名的元件列表将显示 ④在列表中点击RES2，然后点击 Place RES2按钮,光标将变成十字状，并且在光标上 “ 悬浮 ” 着一个电阻的轮廓,现在处于元件放置状态,，电阻轮廓会随光标移动而移动。
⑤在电阻悬浮在光标上时，按下 TAB 键，打开 Component Properties对话框，编辑元件属性⑥在对话框 Properties 单元，在 Designator 栏中键入R1以将其值作为第一个元件序号⑦将光标移动到相应位置左击鼠标将元件放在原理图上，一直放到R20，右击鼠标停止放置，之后可对每个电阻按照要求设置其属性 同理，其他元件放置方法相同，其中快捷键SPACE、X、Y可以旋转元件的角度和改变元件的方向4.调用元器件的过程及步线（有编辑好的电路原理图）连接J1与R1 R2 R3 R4 R5⑴ 从 Wiring Tools工具栏点击 Wire 工具进入连线模式，光标将变为十字形状 ⑵ 将光标放在R1的下端，当放对位置时，一个红色的连接标记（大的星形标记）会出现在光标处，表示光标在元件的一个电气连接点上 ⑶ 左击固定第一个导线点，移动光标会看见一根导线从光标处延伸到固定点 ⑷ 将光标移到R1的左下方的J1的2号管脚的水平位置上，左击在该点固定导线，在第一个和第二个固定点之间的导线就放好了 同理，其他元件之间也按上述方法连接全部连接好的原理图如下图：5.生成网络报表及元件报表⑴设置网络报表选择Project>Project Options,打开对话框单击Options选项卡，可以对网络报表的路径等进行设置⑵产生网络报表 选择Design>Netlist>Protel,即可产生当前项目的网络报表，如图⑶产生元件报表 选择Reports>Bill of Material出现如下图所示报表。
四、PCB板设计1.进入PCB编辑器⑴ 在 Files 面板的底部的 New from Template 单元点击 PCB Board Wizard 创建新的PCB ⑵ PCB Board Wizard 打开,是介绍页，点 Next 按钮继续 ⑶ 设置度量单位为Imperial ， 其中1000 mils = 1 inch ⑷ 从板轮廓列表中选择 Custom ， 点击 Next ⑸ 选择 Rectangular 并将 Width 和 Height 分别设置为 3400、2400因为设计双面板，所以选择Mechanical Layer,取消选择Corner Cutoff 和 Inner Cutoff ，点击 Next 继续 ⑹设置板子的层数，因为设计双面板，所以signal layer 设为2， power planes设为0 ，点击 Next 继续 ⑺选择 Thru-hole vias only 穿透式过孔，点击 Next 继续 ⑻选择 Thru-hole components 选项，将相邻焊盘 间的导线数设为 One Track ， 点击 Next 继续 ⑼板子上的设计规则，设为默认值，点 Next 继续。
⑽点击Finish完成设置2.PCB编辑器工作环境参数的设置定义板层和其它非电层 ⑴选择 Design > Layer Stack Manager 显示 Layer Stack Manager 对话框⑵新层和平面添加在当前所选择的层下面，层的参数，采用默认设置，点击 OK 关闭对话框环境和格点设置选择 Design >Broad Options,均采用默认设置3.装载网络和元件封装（包括编辑元器封装的过程）元件封装（以J1为例）⑴点击 Libraries 标签显示库工作区面板⑵点击Libraries按钮，打开Add Remove Libraries对话框，看是否有J1所在的库LCD Controller.SchLib，如果有则点击close关闭对话框如果没有则点击Add Library添加库⑶在Miscellaneous Connectors.IntLib的下拉菜单中选择LCD Controller.SchLib，在元器件的下拉菜单中选中BD25，单击按钮Place DB25FLW放置J1，放置方法与画原理图时放元件方法一样将项目中的原理图信息发送到目标PCB ⑴选择 Design > Update PCB 63.PcbDoc ，Engineering Change Order 对话框出现。
⑵点击 Validate Changes ， 如果所有的改变均有效，检查将出现在状态列表中，如果改变无效，关闭对话框，检查 Messages 面板并清除所有错误 ⑶点击 Execute Changes 将改变发送到PCB，完成后，状态变为Done⑷点击 Close ，目标PCB打开，且元件也在板子上以准备放置4.元件布局、自动步线及手工调整（有设计好的pcb板）在PCB中放置元件 （以J1为例）⑴按快捷键V、D将显示整个板子和所有元件 ⑵放置J1，将光标放在连接器轮廓的中部上方，按下鼠标左键不放，光标会变成一个十字形状并跳到元件的参考点 ⑶不要松开鼠标左键，移动鼠标拖动元件 ⑷拖动连接时，按下 SPACE 将其 旋转 90°，然后将其定位在板子的左边（确认整个元件仍然在板子边界以内）自动布线 ⑴选择从菜单选择 Autoroute > All，Situs Routing Strategies 对话框出现，选择Route All,开始进行自动布线，在此过程中会出现Message对话框，显示当前布线信息⑵自动布线完成后，按 END 键将刷新显示布线结果⑶选择 File > Save保存PCB板。
设计好的PCB板如下图：5.DRC及报表生成启动设置规则检查 DRC 的方法是执行主菜单命令 Tools/Design Rule Check , 弹出 Design Rule Checker对话框，生成检查报告 对要进行检查的规则设置完成之后，在 Rules To Check 对话框中单击 Run Design Rule Check按钮，进入规则检查系统将弹出 Messages 信息框，在这里列出了所有违反规则的信息项包括所违反的设计规则的种类、所在文文件、错误信息、序号等五、学习中遇到的问题及体会 1.实验中遇到的问题及解决方法 ①放置元件时不会改变元件的方向；按SPACE键即可 ②不会删除画错的地方；选中要改的地方，点Delete键即可 ③连接元件时总会产生连接点；连线或接点间不重叠即可 ④添加PCB时总有元件连接不上；将此元件所在的库添加到Libraries中即可 ⑤元件的文本名称显示不出来；将Hide取消选择即可2.心得体会通过这学期对DXP的学习，我对原理图的绘画以及PCB板的设计有了很深的了解刚开始画图时连元件都找不到，也不会放置元件，随着日后的不断学习，以及老师的指导，现在我对PCB了解了很多，而且运用的也熟练了很多，比如我学会了很多快捷键用法，V、D可以显示整个板子和板子上的内容；A、A是对PCB自动布线；D、O是打开Board Option对话框等。
起初编译时也遇到了很多问题，差点就做不下去了，最后由自己研究，问老师，终于把这块学通了，而且基本熟练了在这段时间的学习中，我不仅学到了知识，最重要的是我学会了一个道理就是如果遇到自己很难解决的问题时，应及早请教老师，这样既可以避免浪费不必要的时间，而且也可以让自己真正掌握知识，毕竟老师告诉我们的是精髓之处我在实践中就是，遇到实在难得问题时，就去请教老师，在老师的悉心指导下，我既节省了时间也学会了知识总之，这门课程对我的意义很大，也让我对PCB产生了兴趣，如果将来有机会，真希望能学通这门技术，用到实际生活当中去。
