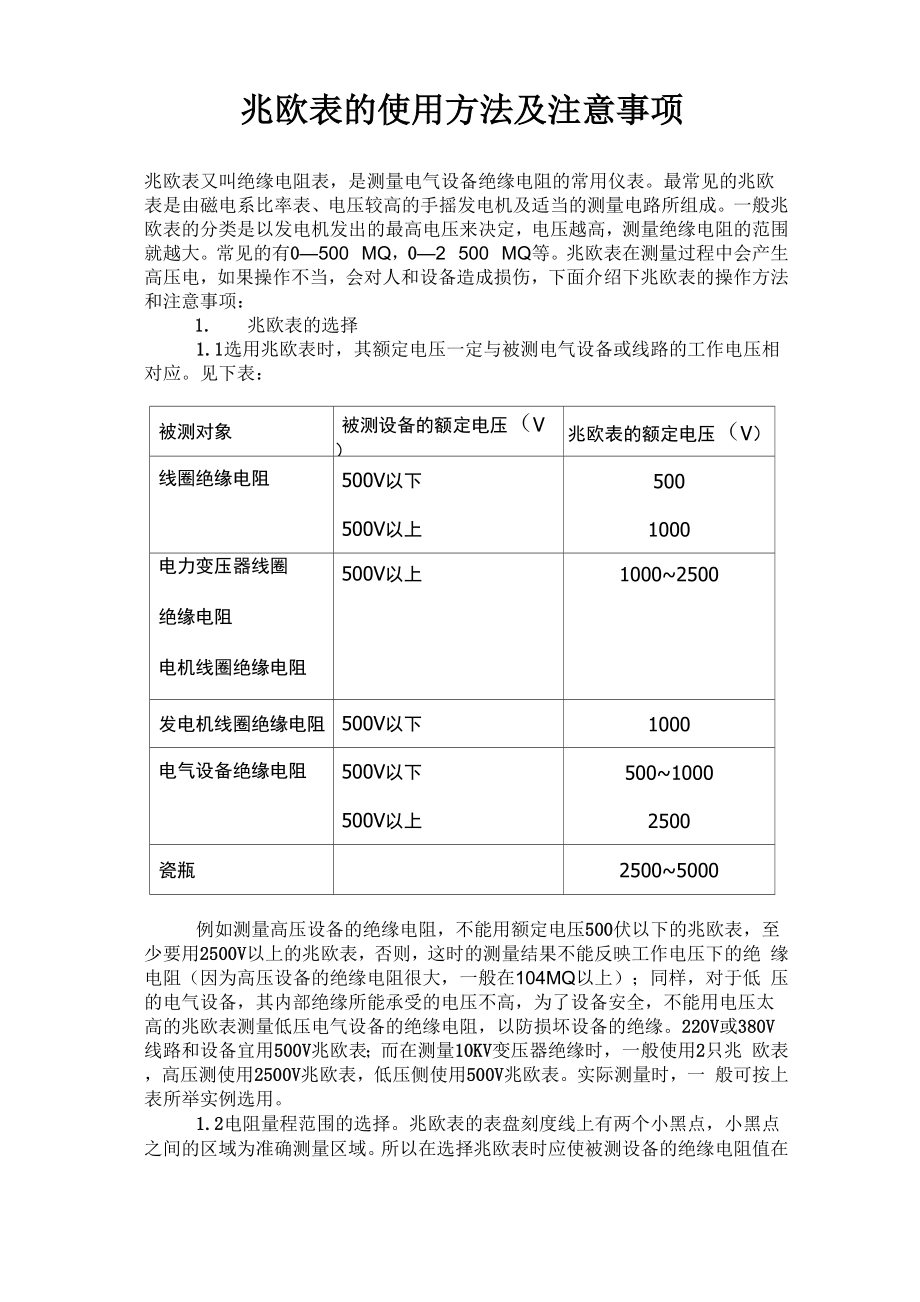

兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表最常见的兆欧 表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成一般兆 欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围 就越大常见的有0—500 MQ，0—2 500 MQ等兆欧表在测量过程中会产生 高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法 和注意事项：1. 兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相 对应见下表：被测对象被测设备的额定电压（V）兆欧表的额定电压（V）线圈绝缘电阻500V以下500V以上5001000电力变压器线圈绝缘电阻电机线圈绝缘电阻500V以上1000~2500发电机线圈绝缘电阻500V以下1000电气设备绝缘电阻500V以下500V以上500~10002500瓷瓶2500~5000例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至 少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝 缘电阻（因为高压设备的绝缘电阻很大，一般在104MQ以上）；同样，对于低 压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太 高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。
220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆 欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表实际测量时，一 般可按上表所举实例选用1.2电阻量程范围的选择兆欧表的表盘刻度线上有两个小黑点，小黑点 之间的区域为准确测量区域所以在选择兆欧表时应使被测设备的绝缘电阻值在 准确测量区域之内，从而减少测量误差2. 使用前的检查兆欧表在工作时，自身产生高电压，而测量对象又是 电气设备，所以必须正确使用，否则就会造成人身或设备事故在用兆欧表测量 之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工 作姿态即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观 察指针是否指在J”位置；然后再将“L”和“E”短路，缓慢摇动手把观察指针是否在 “O”位置如不符合要求应对其检修后再使用2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设 备带电进行测量，以保证人身和设备的安全用兆欧表测量过的电气设备，也要 及时放电后方可进行再次测量2.3对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
2.4被测电气设备和线路的表面要用于布或棉纱擦拭干净，尤其是测试点， 不得有污物，以减少漏电电流和接触电阻，确保测量的准确性3. 摇测绝缘电阻3.1兆欧表的接线兆欧表有三个接线柱，“线” （L） “地” （E） “屏” （G） 在进行一般测量时，只要把被测绝缘电阻接和地之间如果绝缘电阻本身表 面不干净或潮湿，为了测量绝缘电阻必须使用屏蔽“G”接线柱绝缘材料的表面 漏电流沿绝缘电阻表面，经“屏”接线柱而不经过动圈回负极反映体积电阻的电 流通过绝缘电阻的内部，“线”接线柱以及线圈流回负极可见，兆欧表的测量结 果反映被测电阻的内部情况，即体积电阻3.2摇测绝缘电阻接好线后，按顺时针方向摇（转）动兆欧表手柄，摇 （转）动的速度应由慢渐快，均匀加速到手柄额定转速（一般规定为120 r/min）， 继续保持匀速转动1 min后待指针稳定时读数，该数值即为实测的绝缘电阻值3.3记录测量数据将各测量结果记录在原始记录上，同时记录下测量地 点周围环境的温度和湿度，然后对记录的数据进行分析4. 拆线与放电4.1拆线原则是先拆线后停表，即读完数后，不要停止摇动手柄，而是一 边慢摇，一边拆线，将L线拆开后，才能停止摇动手柄。
如果电气设备和线路电 容量较小，其内无电容或分布电容很小，也可在停摇后就拆线4.2拆线后要及时对被测电气设备和线路进行充分放电（不得小于2 min） 放电方法是：将测量时把使用的地线从兆欧表上取下来与被测电气设备和线路短 接一下即可；兆欧表使用完毕，也应将兆欧表的L”、“E”两端短接2~3 min，对 兆欧表进行充分放电，以保护设备及人身安全5. 使用兆欧表测量电器绝缘时应注意以下几点：5.1使用兆欧表应远离载有大电流的导体和有外磁场的场所，以免影响测 量结果5.2兆欧表使用时，要放置平稳，以免摇动发电机手柄时，表身晃动而影 响读数有水平调节的兆欧表，要先调好水平位置5.3测量时，顺时摇动手柄，应使兆欧表保持额定转速，一般为120 r/min 当被测物电容量较大时，为了避免指针摆动，可适当提高转速5.4兆欧表测量线不能绞在一起，要分开5.5兆欧表未停止转动之前或被测设备未放电之前，严禁用手触及拆线 时，也不要触及引线的金属部分，以免产生危险5.6要定期检验兆欧表的准确度，保证测量数据的准确，性。
