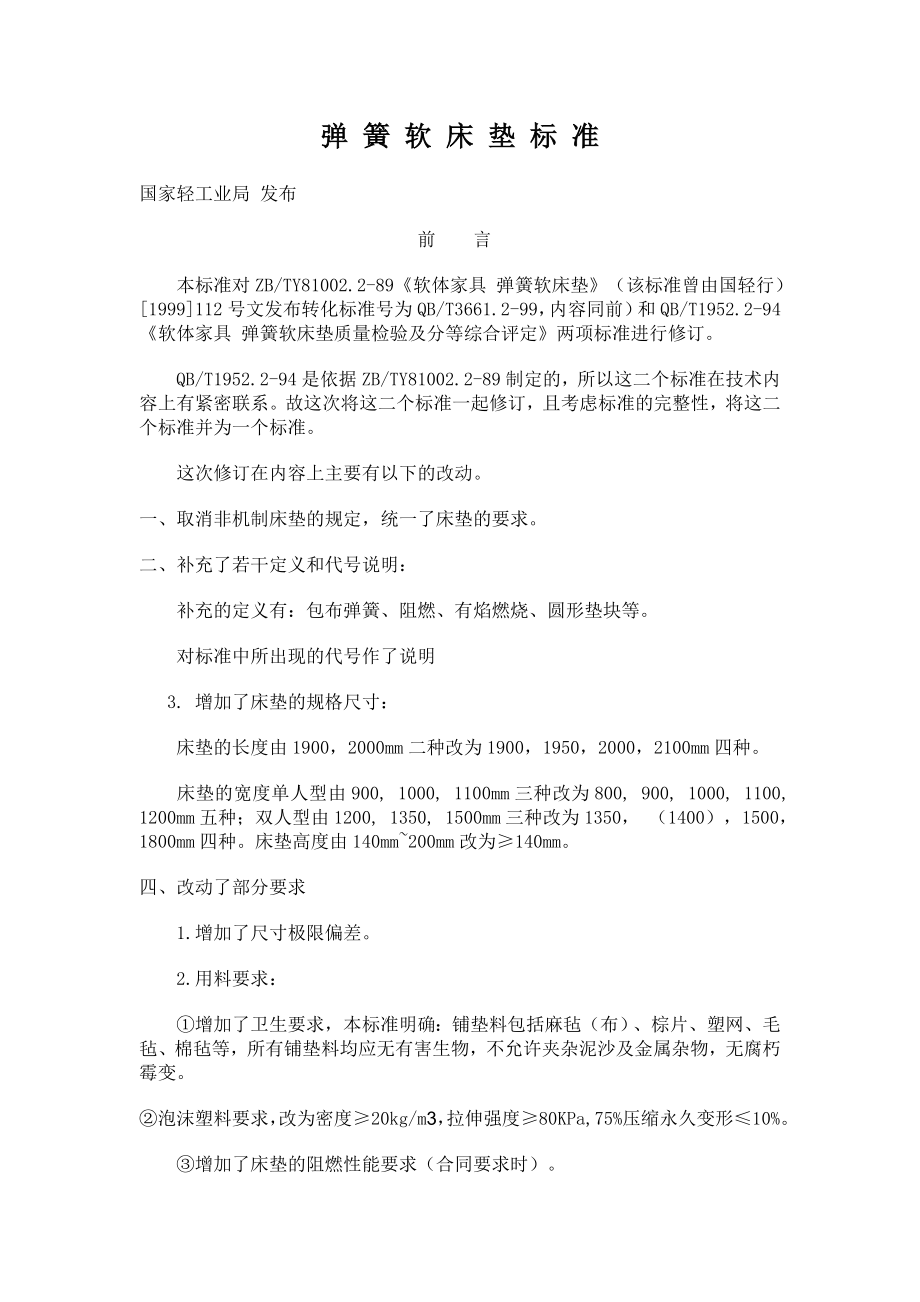

弹 簧 软 床 垫 标 准国家轻工业局 发布 前 言 本标准对ZB/TY81002.2-89《软体家具 弹簧软床垫》（该标准曾由国轻行）[1999]112号文发布转化标准号为QB/T3661.2-99，内容同前）和QB/T1952.2-94《软体家具 弹簧软床垫质量检验及分等综合评定》两项标准进行修订 QB/T1952.2-94是依据ZB/TY81002.2-89制定的，所以这二个标准在技术内容上有紧密联系故这次将这二个标准一起修订，且考虑标准的完整性，将这二个标准并为一个标准 这次修订在内容上主要有以下的改动 一、取消非机制床垫的规定，统一了床垫的要求 二、补充了若干定义和代号说明： 补充的定义有：包布弹簧、阻燃、有焰燃烧、圆形垫块等 对标准中所出现的代号作了说明 3. 增加了床垫的规格尺寸： 床垫的长度由1900，2000mm二种改为1900，1950，2000，2100mm四种 床垫的宽度单人型由900, 1000, 1100mm三种改为800, 900, 1000, 1100, 1200mm五种；双人型由1200, 1350, 1500mm三种改为1350， （1400），1500，1800mm四种。
床垫高度由140mm~200mm改为≥140mm 四、改动了部分要求 1.增加了尺寸极限偏差 2.用料要求： ①增加了卫生要求，本标准明确：铺垫料包括麻毡（布）、棕片、塑网、毛毡、棉毡等，所有铺垫料均应无有害生物，不允许夹杂泥沙及金属杂物，无腐朽霉变 ②泡沫塑料要求，改为密度≥20kg/m3，拉伸强度≥80KPa,75%压缩永久变形≤10% ③增加了床垫的阻燃性能要求（合同要求时） ④对面料的克重、铺垫料的强度提出具体的要求 3.耐久性要求： ①增加了对压缩量c的要求 ②增加了耐久性试验后床垫高度的要求 一、检验结果评定 取消了不合格项目的分类，即取消了A类不合格、B类不合格、C类不合格的分类 2. 产品最终结果的分等分级： 1.改动了弹簧覆盖率 原标准：C级产品为52%~59%、B级产品为59%~69%、A级产品为70%以上现改为：C级产品为52%~57%、B级产品为58%~64%、A级产品为65%以上 2.对分等分级判别依据作了改动 本标准附录A、附录B、附录C都是标准的附录 本标准由国家轻工业局行业管理司提出 本标准由全国家具 标准化中心归口。
本标准主要起草单位：上海市家具研究所、湖北联乐集团 本标准主要起草人：毛宗立、古鸣、周明炎、周德文 自本标准实施之日起，国家轻工业局了布的行业标准QB/T3661.2—99《软体家具 弹簧软床垫》和原中国轻工总会发布的行业标准QB/T1952.2—94《软体家具 弹簧软床垫质量检验及分等综合评定》作废 1 范围 本标准规定了弹簧软床垫的定义、产品分类、要求、试验方法、检验规则、检验结果评定和标志、包装、运输、贮存 本标准适用于宾馆、家庭等场合使用的弹簧软床垫 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准和各方应探讨使用下列标准最新版本可能性 GB10802—89 软质聚氨酯泡沫塑料 GB6343—1995 泡沫塑料和橡胶 表观（体积）密度的测定 GB6344—1996 软质泡沫聚合物材料 拉伸强度和断裂伸长率的测定 GB6669—86 软质泡沫聚合材料压缩永久变形的测定 3. 定义和代号 3．1 弹簧软床垫（以下简称“床垫”） 以弹簧及软质衬垫物为内芯材料，表面罩有织物面料或软席等材料制成的卧具。
3．2 螺旋穿簧 俗称：穿条弹簧 、穿簧 用钢丝制成的起连接作用的圆柱螺旋形弹簧 3．3 弹簧芯 用螺旋穿簧和专用铁卡将中凹形弹簧连接组成或由外包布圆柱形弹簧 ，或由一根或数根钢丝组成的弹性整体 3．4 包布弹簧 外面罩有包布的弹簧 3．5 连续型钢丝弹簧 由一根或数根弹簧丝绕制成弹性整体 3．6 弹簧覆盖率 床垫上所用的弹簧外端面外圆面积总和与床垫面积的百分比 3．7 围边 俗称：凳边、侧边、裙边、墙子 床垫的周边部分 3．8 缝边 把垫面上的覆合材料与围边覆合材料用边带缝合在一起，形成床垫上、下两表面的外围粗线边条 3．9 压缩量a、压缩量b、压缩量c 通过圆形垫块（）对水平放置床垫施加垂直向下的力，引起床垫表面沿受力方向的位移量（见图1） 压缩量a: 施加力4N，然后加至200N所引起的位移量； 压缩量b: 施加力40N，然后加至200N所引起的位移量； 压缩量c: 施加力4N，然后加至250N所引起的位移量 注：1.压缩量代号加一横线 （如a、b、 c）表示各代号的算术平均值 2.压缩量代号附加脚标1，2，---（如a1, a2---）分别表示耐久性第一，第二，-------阶段试验测得的压缩量。
图13．10 垫面凸度（⊿） 床垫平放于平面上时，垫面中间外凸部位最大高度与床垫围边高度之差 3．11 代号 代号见表1 代号说明代号说明L床垫长度⊿床垫凸度B床垫宽度a压缩量aH床垫高度b压缩量bH d床垫垫面高度c压缩量c注：１.代号上加一横(如L)，表示该代号数量均值 ２.L、B、H、Hd代号右下角加1位数值（如L 1）表示在某位置测得的数值 ３.H d，a, b, c,代号右下角加2位数值（如a12），前一位表示耐久性检验某一阶段，后一位数表示在某位置测得的值4. 产品分类 产品分类见表2 表2名 称品 种长L宽B高H单人1900，1950，2000，2100800，900，1000，1100，1200≥140双人1350（1400），1500，18005. 要求 5．1 外观和感官要求5．1．1 徒手用力重压垫面，无弹簧磨擦声，钢丝不得刺出5．1．2 各种衬垫面料要保持干燥5．1．3 面料缝纫 a)面料绗缝基本一致； b)无明显皱褶； c)浮线累计长度：A级不超过100mm，B级不超过200，C级不超过400mm； d)无断线； e)跳单针：A级不超过10处，B级不超过20处，C级不超过40处； f)跳双针及以上；A级不超过5处，B级不超过10处，C级不超过20处。
5．1．4 缝边 a)缝边要顺直 b)四周圆弧均匀对称； c)露毛边：A级没有，B级不超过1处，C级不超过3处； d)不得有附着物：A级没有，B级不超过1处，C级不超过3处； e)无断线； f)跳针：A级不超过5处，B级不超过10处，C级不超过20处； g)浮线累计长度：A级不超过100mm，B级不超过200mm，C级不超过400mm;5．1．5 垫料应铺垫均匀并加以定位５.２ 尺寸极限偏差及形状和位置公差见表3表3名 称品 种长L宽B高H垫面邻边垂直度（用对角线长度差表示）凸度单人+10-15±10±10≤20≤80双人+10- 15±10±10≤25≤1005．3 用料要求5．3．1 面料 面料应清洁，符合有关织物标准其中面料的克重： A级≥100g/m2,80g/m2≤B级<100g/m2, 60g/m2≤C级<80g/m25．3．2 铺垫料 铺垫料包括麻毡（布）、棕片、塑网、化纤（棉）毡、椰丝垫等所有铺垫料均应无有害生物，不允许夹杂泥沙及金属杂物，无腐朽霉变不得使用土制毛毡不得使用易霉或没有经过防虫防蛀处理的材料 a)棕片强度≥10N/cm； b)化纤（棉）毡强度≥10N/cm； c)椰丝垫强度≥16N/cm。
5．3．3 面料、铺垫料的总克重： A级≥2200g/m2,1800g/m2≤B级<2200g/m2, 1500g/m2≤C级<1800g/m2 注：面料、铺垫料的总克重的指床芯上单面所覆盖的铺垫料的面料等的克重量和面积之比5．3．4 泡沫塑料 泡沫塑料应达到GB10802的有关要求 a)复合面料上泡沫塑料密度≥15kg/m3 b)铺垫用的泡沫塑料：密度≥20kg/m3 拉伸强度≥80KPa 75%压缩永久变形≤10%5. 弹簧要求 a)中凹形弹簧的钢丝直径：1.3mm～2.8mm; b)中凹形弹簧的端面外径：不得大于90mm; c)螺旋穿簧钢丝直径：1.3mm～1.8mm; d)弹簧覆盖率：A级≥65%，58%≤B级<65%, 52%≤C级<58% e)弹簧不得有锈迹5．3．6 产品使用的主要材料要求应在标准中列出5．4 耐久性要求 耐久性试验结束后，床垫应符合要求5．4．1 弹簧应完好，衬垫料无明显移位5．4．2 压缩量 b ≤70mm 5．4．3 压缩量c 在20%~50% H d之间 注：H d为做耐久性试验时测量位置所测得的值。
耐久性试验结束后的垫面高度应大于床垫的原始垫面高度90%，即 H d≥90%Hd0 注：测量位置为耐久性试验时测量位置5. 床垫阻燃性要求 在床垫面上放置一支点燃香烟，在1h内，床垫不得有阴燃或有焰燃烧现象 注：这项要求仅对合同明文规定有效5. 试验方法 6．1 试验装置6．1．1 圆形垫块 测量表面为圆形的刚性圆柱体图26．1．2 加载模块 质量为（50±0.25）kg的刚性物体，尺寸、形状见图3图36．1．3 平板 平板用于测量床垫外形尺寸，其推荐尺寸为1900mm´ 2400mm，平面度小于3mm，平板应水平放置6．1．4 矩形垫块 测量平面为矩形的刚性长方体，该平面为长（110±0.5）mm，宽（45±0.5）mm6．2 尺寸极限偏差及形状公差检验6．2．1 长度和宽度检验 把床垫水平放置在平板（）上，沿床垫的长度或宽度方向，在对应围边的一组测量位置（见图4），通过矩形垫块（）沿水平方向施加2N力，使矩形垫块紧贴在围边的规定位置上，此时测得两矩形垫块中心距离为床垫在该当测量位置的长度和宽度读数单位为毫米实测3个规定位置的长度和4个规定位置的宽度，其相应的算术平均值L ，B即为床垫的长度和宽度。
图46．2．2 高度检验 把床垫水平放置在平板上，在8个测量位置（见图5中H1~H 8）上，分别测量床垫围边上、下缝线的距离读数单位为毫米8个实测值的算术平均值H即为床垫的高度6．2．3 垫面邻边垂直度检验 测量垫面对角线长度，测量点在对角线与缝边的交点上，读数单位为毫米测得两对角线长度之差即为垫面邻边垂直度6．2．4 凸度检验 把床垫水平放置在地面上，通过圆形垫块对床垫施加4N力，此时圆形垫块底面对地距离即为垫面高度H d ，分别测量床垫表面三个检测位置（见图5中H d1~H d3）的垫面高度，其算术平均值H d与床垫高度H的差即为床垫凸度 即 r = H d - H6．3 面料、铺垫料检验 在床垫上取200mm ´ 250面料一块，称出其重量，测出其实际重量，测出其实际面积，以其重量除以实际面积，即为面料克重6．3．2 棕片、化纤（绵）毡、椰丝垫强度检验 在床垫上纵向横向各取一块长为200mm，宽为50mm棕片试样以100mm/min～200mm/min速度沿试样长度方向拉伸直到试样断裂，记录其最大拉力二个试样的最大拉力的算术平均值除以试件宽度即为棕片强度化纤（棉）毡、椰丝垫强度检验也采用本条规定的办法。
图56.3.3 面料、铺垫料总克重检验 在床垫取200mm´ 250mm面料、铺垫料试样一块，称出其重量，测出其实际面积，以其重量除以实际实际面积即为面料、铺垫料总克重6.4 泡沫塑料试验6.4.1 密度测定 按GB6343进行测定试样尺寸50mm*50mm6.4.2 拉伸强度试验 按GB6344进行测定有效标距50mm. 6.4.3 压缩永久变形试验按GB6669进行测定，压缩75%6.5 弹簧端面外径检验 在床芯上边沿弹簧外，任取3个弹簧端面面积以及整个床芯弹簧端面面积总和（单个弹簧端面面积*弹簧总数）用弹簧端面面积总和除以床垫面积乘以百分比即得到弹簧覆盖率注：床垫面积以实测为准6.7 耐入性试验方法见附录A（标准的附录）6.8 床垫阻燃性试验方法见附录B（标准的附录）7 检验规则7.1 检验分类 产品检验分型式检验和出厂检验7.2 型式检验 型式检验是对产品质量进行全面考核，即对本标准中规定的要求全部进行检验7.2.1 有下列情况之一时，一般应进行型式检验 a)新产品或老产品转产生产的试制定型鉴定； b)正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能进； c)正常生产时，定期或积累一定产量后，应周期性进行一次检验，周期检验一般为一年； d)产品长期停产后，恢复生产时； e)出厂检验结果与上次型式检验有较大差异时； f)国家质量监督机构提出进行型式检验的要求时。
7.2.2 抽样与产品组批规则 本批次产品型式检验，应在抽样时近期内生产的产品中抽取样品 抽样应采取母样编号抽签的方法，在母样编号抽签的方法，在母样中抽取子样2件，1件送检，1件封存在企业备用7.2.3 样品检验程序 先做外观检验，再做力学检验，最后做理化性能检验，检验程序应符合尽量不影响余下检验项目正确性的原则7.3 出厂检验 出厂检验是产品或产品交货时进行的检验，检验项目为表C1中序号1～9，21～34，44，46～487.3.1 出厂检验是应进行全数检验，批量大全数检验有困难的，可实行抽样检验企业应规定抽样检验方法和合格批判定方法7.3.2 产品检验结果各项技术指标符合型式检验时评定要求的，按型式检验时评定的产品等级出厂若低于型式检验时评定要求的，降级出不合格品不允许出厂7.4 检验项目分类 检验项目分为基本项目、分级项目、一般项目详见附录C（标准的附录）7.5 检验结果评定7.5.1 基本项目和一般项目的检验结果，根据附录C（附录）分别评分合格或不合格7.5.2 分级项目的评定 分级项目的检验结果，根据附录C（附录）分别评为A级、B级、C级或不合格7.5.3 成品质量评定 成品质量评定分为优等品（A级品）、一等品（B级品）、合格品（C级品）、不合格品。
评定按表4进行等级项目优等品（A级品）一等品（B级品）合格品（C级品）不合格品基本项目合格合格合格达不到合格品要求的为不合格品一般项目合格允许有2项不合格允许有3项不合格分级项目允许有2项B级耐久性必须是A级，不允许有C级或不合格允许有2项B级耐久性必须是A级，不允许有C级或不合格允许有2项B级耐久性必须是A级，不允许有C级或不合格7.5.4 优等品（A级品）的确认，须由国家检验中心，行业专职检验机构或受国家、行业委托的检验机构出具的实物质量水平的检验证明7.6 复验规则7.6.1 经型式检验不合格的，可进行复验7.6.2 复验必须从封存在企业的备用样品进行检验7.6.3 复验应对前次检验不合格的项目及前次因试件损坏而未能检验的项目进行检验7.6.4 复验结果按附录C（标准的附录）和表4进行评定，并在检验报告中报告中注明"复验"8 标志8.1 成品出厂应有中文标志，内容至少应包括生产者名称和地址、产品名称、质量等级检验合格证，所招待的标准号8.2 成品应加以包装，防止污染和损坏8.3 成品在运输过程中，要进行适当防护、防止重压损伤和雨淋8.4 成品在贮存期间，应保持干燥通风，防止污染、曝晒和受潮。
堆放时不宜过高和局部受压，以防损伤 附录A（标准的附录）床垫耐久性试验方法A1 检验原理 用2个加载模块（）置于水平放置的床垫加载位置（A2）上方一定的高度，以一定频率交替自由跌落，对床垫进行重复加载，以检验床垫对长期重复性载荷的承受能力A2 加载位置 加载位置见图A1图A1 A3 加载频率 把2个加载模块各对床垫冲击一次算一次加载，加载频率为0.32Hz~0.35Hz（19次/min~21次/min）两个加载模块跌落顺序见图A2图A2 一次性加载波形示意图A4 垫面高度H d,、压缩量a, b, c测量 把床垫放置在平地上, 通过圆形垫块()在床垫测量位置(见图A3), 以(100±20)mm/min的速度,垂直向下分别加力4, 40, 200, 250N图A3 施加力4N时圆形垫块测量表面 (下表面) 对地距离为该位置垫面高度 Hd, 二个测量位置的Hd算术平均值即为垫面高度Hd 圆形垫块测量表面相应施加力4N~200N时的位移为该位置压缩量a, 二个测量位置a的算术平均值即为耐久性试验该阶段的压缩量a 圆形垫块测量表面相应施加力4N~200N时的位移为该位置压缩量b, 二个测量位置的算术平均值即为耐久性试验该阶段的压缩量b。
圆形垫块测量表面相应施加力4N~250N时的位移为该位置压缩量c, 二个测量位置的算术平均值即为耐久性试验该阶段的压缩量c 参见图1A5 预压 加载模块下表面离地高度为垫面高度,对床垫加载100次,卸载15min后,进行第一阶段试验A6 第一阶段检验A6.1 进行Hd1, a1测量 A6.2 加载模块下表面离地高度为Hd1 + 24mm, 对床垫进行5000次加载 A6.3 加载结束后,测量b1, c1, 然后进行检查, 若符合要求, 卸载15min后, 进行下一阶段检验 注：根据检查需要，可在加载部位附近剖开围边，但在下一阶段检验前应予以缝合A7 第二阶段及以后各阶段检验A7.1 每阶段先进行Hd和a的测量 A7.2 加载模块下表面离地高度为Hd +24mm A7.3 加载次数第二阶段为20000次,第三阶段为15000次,第四阶段为20000次,以后每个阶段为10000次A7.4 每一个阶段检验结束后,测量 b和c, 符合要求, 卸载2h后,方可进行下一阶段检验 A8 检验记录 检验记录至少应包含每一阶段检验的Hd , a, b, c加载频率,加载次数及检验结果 附录B(标准的附录) 床垫阻燃性试验方法B1 原理 用一支点燃的香烟作火源来点燃床垫面料, 测定床垫的阻燃性。
B2 试验环境条件 试验应在温度为15°C~25°C, 相对湿度40%~70%的环境中进行 在试验前,床垫应在上述环境中至少存放6h 考虑到试件可能发生剧烈燃烧,实验室应有足够的灭火手段,并在整个试验过程中不得离人B3 点火源 点火源为普通无过滤嘴甲级香烟,有过滤嘴去掉过滤嘴B4 试验步骤B4.1 点燃香烟,使其阴燃5mm~8mmB4.2 把阴燃香烟放置在水平的床垫面上,香烟离开床垫边沿或离开前试验所留下的痕迹至少50mm同时开启计时器B4.3 在香烟放置后1h内的任何时刻,如果观察到试件有阴燃或有焰燃烧, 应停止试验,作灭火处理.作好记录 如果在1h内未观察到阴燃或有焰燃烧，立即把试件拆开，检查试件内部是否存在阴燃，作好记录如果有阴燃，对试件进行灭火处理 或者香烟不能阴燃完其全长的话，作好记录然后在离开试验损伤处50mm以上处放置1支新的阴燃香烟，重新进行试验如果该重复试验仍未观察到阴燃或有焰燃烧，或者香烟仍未燃完其全长，作好记录然后立即把试件拆开，检查试件内部是否存在阴燃，作好记录如果有阴燃，对试件进行灭火处理B5 试验记录 试验记录至少应包括： a)试验过程： b)整个试验过程中，床垫有无阴燃，有无有焰燃烧。
注：1.本试验方法参照ISO 8191-1《家具----软体家具可燃性评定 第一部分：点火源：冒烟的香烟》 2.本试验方法如有相应的国家标准或行业标准，应按国家标准或行业标准执行 附录C（标准的附录） 弹簧软床垫检验项目分类和检验结果评定（见表CI）表CI检验项目要求项目分类主要设计尺寸1长L：1900，1950，2000，2100基本分级一般2宽B：双人1350 (1400)，1500，1800单人800，900，1000，1100，1200√ 3高H：≥140√ 尺寸极限偏差4长L：+10，- 15√5宽B：±10 √6高H：±10 √7凸度Δ： 单人≤80双人≤100 √8垫面邻边垂直度：单人≤20双人≤25 √面料9面料应清洁√ 10克重： A级≥100g/m280g/m2≤B级<100g/m260g/m2≤C级<80g/m2 √ 铺垫料11铺垫料均应无有害生物，不允许夹杂泥砂及金属杂物，无腐朽霉变，不能使用土制毛毡，无异味√ 面料、铺垫料总克重12棕片强度≥10N/cm √13化纤（棉）毡强度≥10N/cm √14椰丝垫强度≥16N/cm √15面料、铺垫总克重：A级≥2200g/m21800g/m2≤B级<2200g/m21500g/m2 ≤ C级<1800g/m2 √ 复合面料上泡沫塑料16密度≥15kg/m3 √铺垫用泡沫塑料17密度≥20kg/m3 √18拉伸强度：≥80kPa √1975%压缩永久变形 ≤10% √垫料定位20床垫的衬垫料应铺衬均匀，加以定位 √面料缝纫21面料绗缝松紧基本一致 √22无明显皱褶 √23浮线累计长度：A级≤100mmB级≤200mmC级≤400mm √ 24无断线 √25跳单针：A级≤10处B级≤20处C级≤40处 √ 26跳双针以上：A级≤5处B级≤10处C级≤20处 √ 缝 边27缝边要顺直 √28四角圆弧均匀对称 √29不得露毛边：A级 没有B级≤1处C级≤3处 √ 30不得有附着物：A级 没有B级≤1处C级≤3处 √ 31无断线√ 32跳针：A级≤5处B级≤10处C级≤20处 √ 33浮线累计长度：A级≤100mmB级≤200mmC级≤400mm √ 弹簧要求34徒手用力压垫面，无弹簧磨擦声 √35有锈迹的弹簧芯不能使用√ 36中凹形弹簧的钢丝直径：1.3mm~2.8mm √37中凹形弹簧端面外径：≤90mm√ 38螺旋穿簧钢丝直径：1.3mm~1.8mm √39弹簧覆盖率：A级≥50%58%≤B级<65%52%≤ C级<58% √ 耐久性40耐久性试验中凹形弹簧：A级：8000次B级：4000次C级：25000次圆柱形包布弹簧：A级：9000次B级：6000次C级：25000次通过各个等级都必须达到：无断簧，垫料无移位 √ 41b<70mm √42c：20%Hd~50% Hd √43Hd≥90% Hd √安全性44床垫弹簧钢丝不允许刺出垫面√ 45阻燃性能：床垫面上放置一支点燃的香烟，在1h内，床垫不得有阴燃或有焰燃烧现象（该要求应有合同规定）√ 产品标志46出厂产品应有中文的厂名、地址√ 47产品名称、质量等级 √48执行标准号、合格证 √。
