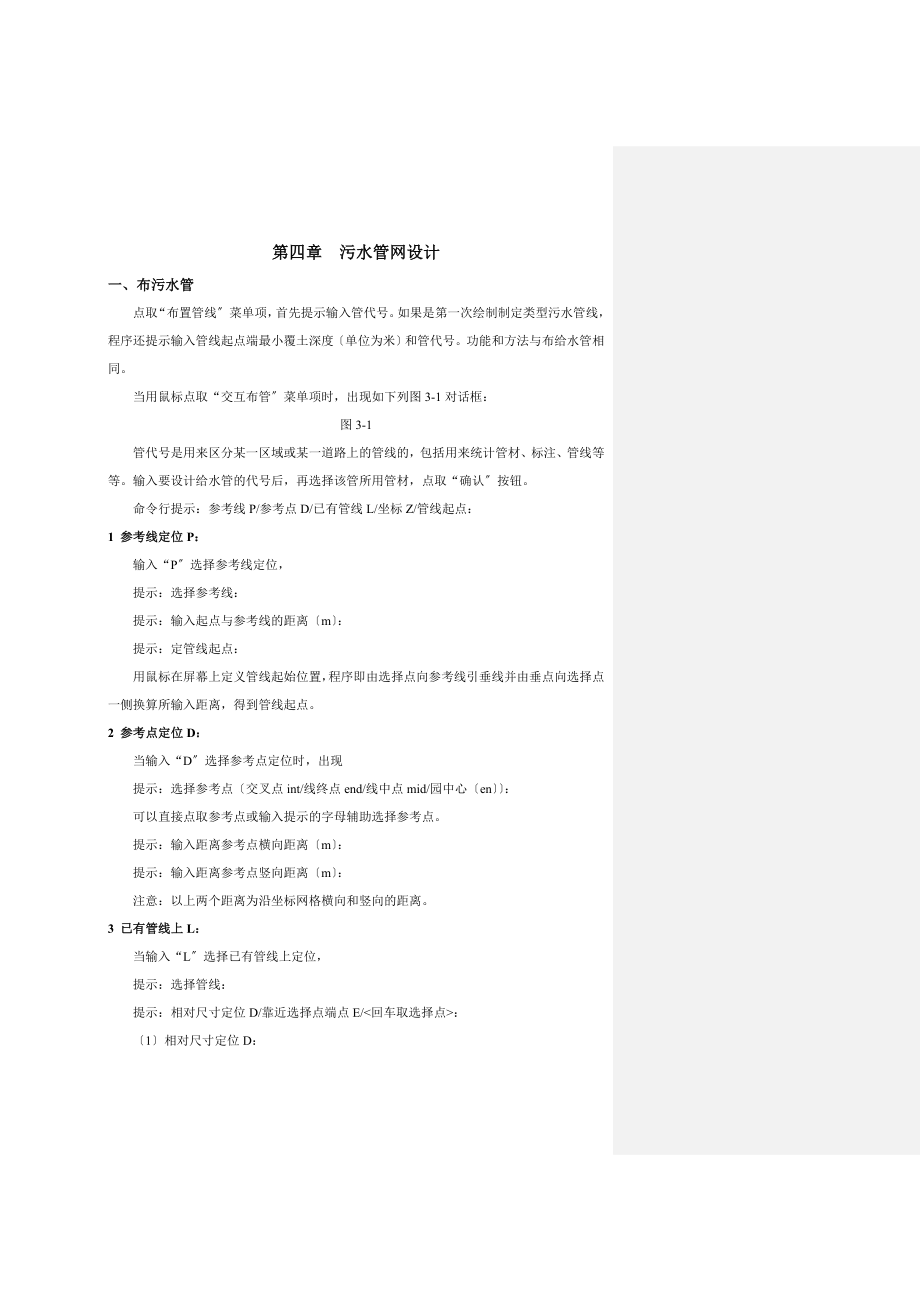

第四章 污水管网设计一、布污水管点取“布置管线〞菜单项,首先提示输入管代号如果是第一次绘制制定类型污水管线,程序还提示输入管线起点端最小覆土深度〔单位为米〕和管代号功能和方法与布给水管相同当用鼠标点取“交互布管〞菜单项时,出现如下列图3-1对话框:图3-1管代号是用来区分某一区域或某一道路上的管线的,包括用来统计管材、标注、管线等等输入要设计给水管的代号后,再选择该管所用管材,点取“确认〞按钮命令行提示:参考线P/参考点D/已有管线L/坐标Z/管线起点:1 参考线定位P:输入“P〞选择参考线定位,提示:选择参考线:提示:输入起点与参考线的距离〔m〕:提示:定管线起点:用鼠标在屏幕上定义管线起始位置,程序即由选择点向参考线引垂线并由垂点向选择点一侧换算所输入距离,得到管线起点2 参考点定位D:当输入“D〞选择参考点定位时,出现提示:选择参考点〔交叉点int/线终点end/线中点mid/园中心〔en〕〕:可以直接点取参考点或输入提示的字母辅助选择参考点提示:输入距离参考点横向距离〔m〕:提示:输入距离参考点竖向距离〔m〕:注意:以上两个距离为沿坐标网格横向和竖向的距离3 已有管线上L:当输入“L〞选择已有管线上定位,提示:选择管线:提示:相对尺寸定位D/靠近选择点端点E/<回车取选择点>:〔1〕相对尺寸定位D:选择“D〞时,提示用户输入管线起点距所选管线较近端点的距离,其单位为米,然后程序取得起点。

〔2〕靠近选择点端点E:当输入“E〞时,将把所选管线距选择点较近一端作为管线起点〔3〕回车取参考点:当直接回车时,选择管线的点作为管线起点4 坐标定位Z:当输入“Z〞选择坐标定位,提示:输入横向坐标〔m〕:提示:输入竖向坐标〔m〕:5 管线起点:用鼠标直接在屏幕上点取起点确定管线起点后,提示:回退U/参考点D/方向和距离F/管线上L/坐标Z/到点:〔1〕方向和距离定位F:输入“F〞选择方向和距离定位时,出现提示:选择方向:可以移动鼠标动态观看由起点到出动态线的方向,在所需方向时按鼠标点取键提示:输入距离〔m〕:〔2〕管线上L:输入“L〞选择已有管线作为到点时,出现提示:选择管线:选择管线后,程序自动由起点向所选管线方向垂直引管线〔3〕参考点定位D:选择“D〞时,过程与管线起点定义相同〔4〕坐标Z:输入“Z〞采用坐标定位时,过程与管线起点定义相同〔5〕到点:也可以用鼠标在屏幕上点取管线到点二、定义污水管和上章定义给水管用法相同当总图上已有给水管线的图时,不必重新再布管线这时,使用本菜单就省掉了多余的工作,它的功能就是将图上已有的line自动转换成软件识别的给水管点选且两端相连管线自动选择d〞的作用是:原图上的line本身相连接时,点选线上任何一点,向连接的line全部自动转换成给水管线。

三、改管代号和上章定义给水管用法相同用来修改已有管线的管代号,选择要改管代号的管线后,输入新的管代号即可四、布置井类用鼠标在屏幕上点取“布置井类〞菜单项,出现如图4-1所示对话框:图4-1选择布置的井后,点“确认〞按钮,命令行提示提示:回车返回/成组布置R/<检查井布置点>:此时提示选择管线或某一节点,中选择点不在节点处时,程序还要求输入一个距离以准确定位然后程序将根据所选检查井不同而进行各自的提示1 中选择检查井为化粪池时,提示:出入化粪池总效劳人数:提示:输入建筑物类型〔医、疗养院类—1,住宅、旅馆类—2,办公楼类—3,公共建筑类—4〕:提示:输入建筑类型〔1,2,3,4〕:提示:输入排水型式〔粪便污水单独排水—0,合流排水—1〕<1>:当粪便污水与洗涤、浴盆等污水合流排出时,输入1,粪便污水单独排出时,输入0.提示:输入清掏周期〔天〕<180>:此值为化粪池清掏周期,一般根据水温、水质及当地情况采用90天、180天或360天提示:输入污水停留时间〔小时〕<12>:此值为污水在化粪池中停留时间,一般采用12或24小时提示:输入化粪池材料类型〔砖砌—1,钢筋混凝土—2〕<2>:提示:输入排水标准〔升/人·天〕:提示:是否有地下水〔有—0,无—1〕<1>:提示:是否过汽车〔过汽车—1,否—0〕<1>:提示:是否覆土〔覆土—1,否—0〕<1>:最后由鼠标动态确定化粪池的方向。

在输入以上数据时,程序自动选出化粪池的型号及规格等参数,如果经计算单个化粪池承当不了给定的水量,程序将给予提示,可酌情再分开设置化粪池提示:选择检查井布置点或回车退出:还需布置其他化粪池时,重复以上过程,否那么回车退出化粪池布置2 中选择检查井为隔油池时,提示:输入用餐人数:本程序中隔油池指供食堂使用的隔油池,输入人数后,过程同化粪池3 中选择检查井为沉淀池时,提示:输入汽车车库停车数:本程序中沉淀池指供汽车库使用的沉淀池,输入停车数后,过程同化粪池4 所选井为倒虹吸井管时,提示:选择:回车返回/<倒虹吸井第一个布点>:对于倒虹吸井来说必须成对布置,而且两个井必须在一段管子两端或中间,另外,倒虹吸井只能布置在有标高的管段上输入第一个井位置后,提示:选择倒虹吸井第二个布置点:确定第二个井位置后,提示:计算J/输入倒虹吸井总坡降〔m〕:此处的计算指的是倒虹吸管的管径、水力坡度及流速几个参数的计算,主要用来帮助用户确定倒虹吸管直径和总水力坡降当直接输入总水力坡降时,提示:输入倒虹吸管直径〔mm〕:如果输入“J〞计算倒虹吸管直径或总水力坡降,出现如图4-2对话框:图4-2其中:管道管形状指倒虹吸管的形状,可按照自己的情况选圆形或矩形,计算内容指用户可输入流量再输入管径或流速中的任一项计算另外一项。

参数输入后,点取“计算〞按钮,计算结果即显示在计算结果框内,如果满意可点取“返回〞要注意的是,进入画面点取“返回〞按钮前必须计算,否那么会出错输入倒虹吸管标高后,程序即把倒虹吸井布上,并把它们之间的管道标高设为输入值本标高指管内底标高5 所选井为雨水口时,出现如图4-3对话框:图4-3选择雨水口形式后,点取“确认〞按钮提示:选择:回车返回/成组布置R/<检查井布置点>:用鼠标在图上点取雨水口布置点,并动态确定其方向即可如果要在某方向上同时等距离布置几个雨水口,可输入“R〞提示:输入雨水口基点:即要求输入第一个雨水口基点提示:输入雨水口间距〔m〕:提示:输入雨水口数量:提示:输入雨水口成组布置方向:最后,程序按要求把指定数量的雨水口布置在图上五、管线整理同给水设计对于布置好的管线,由于相互之间的连系,移动操作用AutoCAD命令做起来要保证与线仍然完好的连在一起是比拟困难的,而且可能出现软件不能识别的现象,因此,当对管线进行偏移最好使用该命令点取“管线整理〞菜单时提示:管线修剪T/管线移动Y/管线连接L/节点移动D/<回车退出>:1 管线修剪:管线修剪是对两不平行管线之间进行的操作,其作用是把选择的管线进行处理,使靠近的端点连在一起,然后把多余的剪掉,没连接的连接。

2 管线移动如果要使某管线作一定距离的移动,可输入“Y〞,管线移动方向只能是与管线平行的方向,提示:回车或空选退出/<选择管线>:选择要移动管线后提示:回车重选/<输入移动方向>:用鼠标点取要移动的方向提示:输入移动距离〔m〕:输入移动距离提示:是否移动和选择线相连且在一条直线上的管线〔Y/N〕?〔Y〕然后,程序将对要移动的管线按指定方向移动输入的距离3 管线连接管线连接是对一条直线方向上两段管线的连接,如果选择两管段之间有其它同类的管段,程序会把它们全部删除掉,即把选择的两条管线及它们之间的管线处理成一条管线当输入“L〞采用管线连接时提示:回车或空选退出/<选择第一条管线>:选择要连接管线中的一段提示:回车重选第一条管线/<选择第二条管线>:选择完第二条管线后,程序即把两条管线及其之间的管段弥合为一段管线4 节点移动节点移动用于对管网中某个节点进行位置上的移动操作,输入“D〞选择节点移动时,提示:回车或空选退出/<选择节点>:选择完要移动的节点后提示:回车重选/坐标Z/参考点D/线上移动X/垂直线移动V/<到点>:这时,可以用鼠标在屏幕上直接取节点的位置,也可用提供的其他方式给定节点的位置。

六、定井地面标高功能和用法与给水管线相同,不再赘述该菜单项用来定义管线各端点的地面标高,即定义各节点标志的地面标高,它是定义管线标高及纵断图绘制等后续工作的根底点取“地面标高〞菜单项时提示:退出E/成组选择定义X/<控制点定标高〔枝状管网〕K>:a〕控制点定标高程序根据的数个标高点〔折点〕,自动推算其余的节点标高b〕成组选择定义当某些节点标高相同时,可一次定义全部地面标高七、地面标高自动定义功能和用法与给水管线相同,不再赘述所谓自动定义标高就是根据控制离散点来确定一片区域中的节点的地面标高,其具体步骤如下:1 控制点定标高本步骤是对控制点进行标高定义命令行提示:回车退出/输入控制点:输入控制点标高:<0.000m>102逐个输入各个控制点标高,控制点越多那么随后的等高线绘制和节点标高的计算越精确2 绘制等高线命令行提示:输入等高距<0.400m>此过程是根据上面的控制点标高来自动绘制等高线,输入间距越小那么随后的节点标高计算越精确3 自动定标高由绘制的等高线根据内插法来确定搜索到的此区域中的节点的地面标高如果节点没有在等高线范围以内那么无法计算4 标高查询主要是查询节点地面标高值,也可以对等高线区域内的任何点进行标高查询。

5 去除控制点节点地面标高定以后,用此命令去除图中原有控制点6 去除等高线节点地面标高定义以后,用此命令去除图中自动绘制的等高线八、节点编号1 主节点编号针对排水系统均为枝状的特点,排水节点编号我们采用不同与给水的编号方法,它具有方便、快捷的特点,它只需点取要连续编号的一系列井的两个端点即可,点取“节点编号〞菜单项时提示:选中已有编号节点时是否重编〔Y/N〕?〔N〕此处是指在提取要编号井时,如果管线上的井有的已编过号是否重新编号提示:回车退出/<选择起点井>:选择起点井后,提示:回车不选/<选择终点井>:这时可以选择终点井,也可回车不选只对一个井编号如果选择了终点井,程序自动搜索出沿途各井2 附节点编号当以一段管线为主干管时,其两侧的节点井那么为附节点这时先选附节点井,再选和该附线相交的主节点井即可标注后的编号形式为:主管线代号——主节点井编号——附节点编号 如:W-5-23 删除井分编号本菜单项的功能是删除附节点的附节点编号的属性上面的例子编号为W-5-2的井,在删除井分编号后,标注的井编号那么变为W-5了九、污水计算注意:污水计算的前提是,管线上的井类须已有地面标高和井的编号1 定井流量它指的是直接汇入该井的流量,单位为L/s。

在工程设计中,一般不希望频繁改变管径及坡度,为到达这个目的,利用程序计算时,可以把某些井的流量合计后,输入到上游的某个井上作为节点汇入流量,其他井不定义汇入流量,这样,这一组管道的管径和管坡就会一样了2 定义排出口进行计算时,如果数据从图面上提取,在图面上定义排出口比拟直观在软件进行的计算中,支持多个独立区域计算,也就是可以有多个排出口定义排出口是为了让程序知道水流方向和管网组织情况,不管是图面定义还是在界面中定义,它是一个在计算开始前必须要做的工作3 污水计算污水管道计算分为初算和复算两种功能,初算时程序根据初始数据计算管道直径、坡度和标高;复算那么由程序校核过流能力① 公用参数:计算中用到的公用参数如图4-4:图4-4管径、坡度条件:可以选择“固定管径〞、“固定坡度〞或“无〞中任一种,固定管径指用户定义管道规格,由程序计算坡度及标高;固定坡度指用户定义坡度,由程序计算管道规格及标高;“无〞那么指管道规格、坡度及标高均由程序计算确定管道形状:可以选择圆管、矩形底沟或圆管与矩形底沟结合使用管道连接方式:现在只采用一种管顶平接管道〔顶〕覆土最小厚度:默认值为0.7米,它用于校核所有管道起点和到点标高。

圆管最大直径:指本工程计算中可以利用的最大管径,如果计算时遇到需要的圆管直径大于该值,程序自动取矩形底沟矩形管最大高度:由于地形等限制,有时需要矩形底沟作为扁平形以节约标高,这时,提供该值,程序可以限制矩形底沟的最大高度,只在宽度上增加一般情况下,要求矩形底沟最大高度大于或等于圆管最大直径默认管材:用于在界面中添加管道时提供默认管材矩形管宽高比:默认值为0.8,程序计算时,要把计算值向整数上靠,对于矩形管沟,不管宽度还是高度,当计算值<1000时,计算结果向100的整数倍上靠;计算值<2000时,计算结果向200的整数倍上靠;计算值>2000时,计算结果向400的倍数上靠②管道参数:管道参数如图4-5所示:图4-5管道编号“-〞两端为管道两端井的编号,它们不要求有先后顺序,如果是附节点,节点编号表示方式为:主节点编号+“.〞+附节点编号如38.1 表示该节点为附属节点,其主节点编号为38,附节点编号为1计算时不作为计算条件的数可以不输,即使输入了也不会有影响③节点参数:节点参数如图4-6,附属节点编号表示为:主节点编号+“.〞+附节点编号如:38.1 表示该节点为附属节点,其主节点编号为38,附节点编号为1。

图4-6如果那个井为排出口,把其“是否排出口处〞设为“是〞④ 图面提取:如果想从图面上提取管道参数及节点参数,点取“图面提取〞按钮,从图面上选择管道及节点即可⑤ 赋回图面:如果计算数据是从图面上提取的,经过计算后,可以通过“赋回图面〞功能把计算结果返回到图面上⑥ 存入文件、翻开文件:在数据准备过程中,可以随时调用存入文件功能把数据保存起来,在需要时再翻开使用如果当前图形设置过工程名,文件的默认路径为工程名子目录,否那么,为当前工作目录⑦ 计算书:计算完成时,会要求设计人员输入计算存放文件名,如果当前图形设置过工程名,计算书的默认存放位置为工程名所在子目录,否那么,默认存放位置为当前工作目录,计算书格式如图4-7:图4-7十、定义管径功能和用法同给水管网局部因给水管道比拟简单,本软件给水局部管径的定义均采用自定的方法,用鼠标在屏幕菜单区点取“定义管径〞菜单项后,命令行提示选择要定义管径的管线,注意一定要选择管材相同的管线,然后弹出图3-3,直接选择管径即可图3-3十一、定义坡度和定义管径相似,用户这时不需考虑坡度十二、定义管高如果不通过计算而直接定义管道标高,利用此菜单项时,管道连接采用管顶平接,假设遇化粪池、水封井、沉淀池或隔油池等有标高局部变化的井时,程序将自动按标准图加以处理。

用鼠标在屏幕菜单区内点取此菜单项时,提示:选择:选择定义〔根据管坡〕X/控制点高定管高K/<回车自动定义>:自动定义是指由程序根据当地最大冰冻深度、起点最小覆土深度自动确定管高的过程选择定义是由用户选择某些管段,定义其标高的过程1 当输入“X〞采用选择定义时,提示:选择起点井提示:选择终点井:确定起止点井后,提示:定终点标高E/<定起点标高>:确定定义哪端标高后,按要求输入标高值,程序即把选择管段按管线坡度确定出标高,当中间遇到化粪池、隔油池等需增加跌水时,程序自动考虑2 当回车采用自动定时,提示:回车退出/<选择要定义枝状管线下游端>:选择后,提示:定下游高E/<回车自动定标高>:〔1〕定下游高指用户自定下游标高,由程序根据管道坡度自动算出上游管段标高〔2〕自动定标高指由程序根据管道起点最小覆土深度、最大冰冻深度等从起点推算出下游各点标高3 控制点高定管高在管线的边坡点时,那此方式从上游向下游次序选择输入控制点高即可十三、定落底井根据需要自由确定那些检查井落底十四、布预埋管预埋管就是预留一些小区或建筑物接管点,布置预埋管时,先选择检查井,然后定管的方向,选择平行线X/图面点取预埋管到点D/输入管线布置方向;接下来依次输入预埋管的长度、直径、坡度〔流入为正,流出为负〕〔‰〕和连接处标高即可。

十五、编辑标注“编辑标注〞局部主要用于平面管线、管径、管高的修改,标注及竖向检查等这些菜单项大局部与给水管网局部相似,不多述,只把不同的菜单项加以详述1 查询用鼠标在屏幕主菜单中点取“管线查询〞菜单项,提示:查询管线L/查询井类J/回车退出:当用户输入L查询管线时,提示:选择管线或回车退出:选择管线时,可有以下几种情况出现:〔1〕管代号:**.管径和标高尚未定义;〔2〕管代号:**.管径:***.标高尚未定义;〔3〕管代号:**.管径:***.起点标高:**.**.终点标高:**.**.〔4〕选择点为两管线交叉点时,将同时提示两管情况,如果量管中有一个或所有标高未定义,两管提示与〔1〕或〔2〕相同,当两管均已定义过管高时提示:第一:管代号:**,管径:***,交叉点标高:**.**;第二::管代号:**,管径:***,交叉点标高:**.**;此间距为净距当管间距为负值时,说明两管有重叠局部查询井类:输入“J〞选择井类或回车退出:选择井类后,提示:井类标准号:***,规格:***1 管径管材:该菜单项用法同给水管网局部,只是此处修改管径时,当管线标高已定义时,程序将自动修改影响到的管段的管径和标高,当管径加大时,程序将自动调整下游管径使其不小于上游管径;当管径变小时,程序将自动调整上游管径,使其不大于下游管径。

同时,因管径变化而引起的标高上的矛盾将予以自动调整2 改管径管材该菜单项主要用来编辑管线的管径或管材,点取“管径管材〞菜单项时,出现如下列图3-4对话框:图3-4〔1〕选择管线点取“选择管线〞按钮,从图上选择要编辑的管线,选定后回车返回对话框〔2〕选择要修改的内容:点取“修改管径〞或“修改管材〞按钮,显示为“√〞时有效〔3〕选择管道形状〔4〕输入要编辑的内容后,点取“确认〞按钮3 改井编号有关此项用法,同节点编号,只是开始此项功能时,已编过号得节点不从屏幕上隐去4 改管埋深用鼠标在下拉菜单193-194内点取“修改埋深〞菜单项提示:改节点管高J/逐线修改L/成组修改R/<回车退出>:〔1〕改节点管高J:输入“J〞选择修改节点标高时提示:选择修改节点/<回车退出>:选择节点后提示:输入节点处管道标高〔m〕:输入标高后,程序即把该节点所连的所有管段的端点标高改为输入值〔2〕逐线修改L:输入“L〞选择逐线修改,提示:选择给水管线或回车退出逐个修改:中选择给水管线后,提示:选择修改形式〔埋深M/某端D〕:当用户输入“M〞或回车时,将修改管道埋深输入“D〞时,将修改某一端标高〔3〕成组修改R:同标高定义局部。

2 修改管高:用鼠标在屏幕菜单区内选择此菜单项时,提示:回车或空选退出/<选择排水管线>:选择管线结束后,提示:改起点标高S/改终点标高E/整体修改Z:〔1〕输入“S〞选择改起点标高时,提示:起点原标高是<**.**>,输入新标高〔m〕:输入新标高后,程序把修改量按比例分配给所选各管段,同时把这次修改所影响的上、下游管段也作相应调整〔2〕输入“E〞选择改终点标高时,提示:终点原标高是<**.**>,输入新标高〔m〕:输入新标高后,程序把修改量按比例分配给所选各管段,同时把这次修改所影响的上、下游管段也作相应调整〔3〕输入“Z〞选择整体修改时,提示:输入高度差〔m〕:当管段整体抬高时,输入正值,整体降低时,输入负值当输入高度差后,程序把所选管段进行调整,同时把这次修改所影响的上、下游管段也作相应调整3 修改坡度:用鼠标在屏幕菜单区中选择“修改坡度〞菜单项时,提示:逐个连续选择L/窗口选择W/选择结束E:〔1〕逐个连续选择L:选择“L〞时,选择要修改管线〔2〕窗口选择W:选择“W〞时,定义两点,用窗口选择要修改管线〔3〕选择结束E:选择“E〞时,结束本次选择提示:原管道坡度为0.***,输入新坡度:*中选择管段已定义过标高时,提示:选择:固定管段上游S/固定管段下游E:选择“S〞将固定管段上游标高,坡度变化引起的管道标高变化将反映在管道下游标高上,同时,程序还将此次修改所影响的下游管道标高作相应调整。

选择“E〞将固定管段下游标高,坡度变化引起的管线标高变化将反映在管道上游标高上,同时,程序还将此次修改所影响的上游管道标高作相应调整选择管段尚未定义标高时,程序只简单对管道坡度作相应调整当一次修改正程完成后,提示:继续修改其他管线坡度C/退出E:输入“C〞时,继续以上过程,输入“E〞时,退出该菜单5 局部调整:局部调整菜单项用于对与其它管道交叉的给水管局部作标高调整或对给水管线某端一定距离的管段作标高调整点取“局部调整〞菜单项时提示:回车退出/线一端调整D/<选择交叉点>:〔1〕线一端调整D:如果要对线一端进行调整,输入“D〞提示:选择管段调整端:选择后,提示:选择端原标高为***.**,输入调整后标高〔m〕:输入调整管长〔m〕:即输入从选择端开始要调整标高局部的长度〔2〕选择交叉点:选择给水管与其它管道的交叉点后,提示:输入局部调整局部管道长度:然后程序把交叉点的标高及交叉管的直径提出来提示:回车交叉点为调整局部中点/输入调整局部任一端距交叉点距离〔m〕:如果要调整局部从交叉点往两边等距离,回车即可,否那么输入交叉点任意一边的距离,然后点取该距离为哪个方向提示:退出该点修改Q/输入局部调整局部管道标高〔m〕:输入新标高后,程序即自动把需要改动局部从选择管中别离出来并定义为输入的标高。

6 检查井编辑:用于修改检查井的规格及标准图号,要求选择的检查井必须是通过以后的选择井类功能项并赋过井规格及标准图号的检查井7 线端标高标注用于标注线端点标高,标注方式有水平标准和平行管线标注两种方式8 线端管径标注用于一端标注管线参数,可标注内容有:管径、管长、坡度、水流方向可以根据需要任意组合,水流方向程序处理为由管道标高较高点到较低点,对给水管线来说不一定对,对于不对的情况,自己用AutoCAD Rotate或Mirror命令处理一下使用该命令时,要注意观察命令行提示的当前标注内容,如果不适宜输入“G〞改变标注内容后再选择管线进行标注9 线中管径标注除标注位置不同外,其它同线端管径标注标注方式有:成组多个标注,单个引出标注和单个选择线中标注三种10 标井编号用于标注节点编号及桩号,具体内容可由用户自己随时设定标注方式有成组多个同时标注和单个选择标注两种标注位置及方向有程序自定和用户自定两种11 标注井管:井管标注用于标注节点地面及所连管道的情况,由于各系统乃至各单位表示方式可能不相同,软件给出了不同的表示方式,用户可根据自己的情况选用点取“井管标注〞菜单时,提示:选择检查井或回车退出井管标注:选择完要标注的节点后,如果是翻开图形后第一次使用井管标注功能,出现如图3-5所示对话框:图3-5用户可选择适宜的表示形式,然后点取“确认〞按钮。

如果前面已用过井管标注功能,提示:重选标注S/回车用前标注形式:这时可以输入“S〞重新选择表示方法也可直接回车沿用前边所用方式,最后按提示给出标注位置点后即由程序自动把选择节点的情况按要求绘出十六、选择井类当管径、管道埋深等确定后,可选用此菜单项对图内给定类型的检查井进行标准图选型假设检查井所连管段跌落差大于1.0米时,程序将自动选择跌水井,假设此时井所连管段直径不符合标准图情况时,程序将给予提示十七、纵断面图、材料汇总功能和用法同给水管网局部,此处不再赘述1 给水断面:本软件断面图绘制采用在平面图右边绘制断面图,完成后再将断面图输出出去的方法在纵断图绘制过程中,程序将自动绘制与选择管段交叉的其它管线的断面如果所选管段没定义管径或标高,程序将予以提示,当所选管段所连节点未定义地面标高时,程序将退出,待定义完地面标高后再做用鼠标点取“给水断面〞菜单项时提示:输入断面图横向比例〔1∶〕:此值为断面图的横向比例,只需输入1∶500后的500即可提示:输入纵向比例〔1∶〕:此值为断面图的纵向比例,只需输入如1∶50后面的50提示:输入管道根底号〔素土根底—1,砂石根底—2,混凝土根底—3〕:可根据自己的情况选用相应的根底号。

选择将绘断面图的管线起点和终点后:提示:继续选择其它管线C/退出选择E:一张断面图上,程序可连续绘制几个不连续的管段组合,否那么输入“E〞结束选择过程,如果屏幕分辨不太清楚时,可用窗口缩放功能开窗口放大选择管线提示:输入将画断面左下角:此时,提示输入图面绘制的左下角,是询问将断面图放到屏幕的那个位置程序自动在指定位置上绘出所选管线的断面图2 标地面线本菜单项主要用来标注断面图中自然地面和设计地面,点取“标地面线〞菜单项时:提示:回车退出/<输入引出点>:点取引出点后,提示:输入标注点:提示:选择:现状地面线在上C/设计地面线上D/:3 改断面标注标高在工程设计中,有时会遇到这样的情况,绘制完纵断面图以后,又在纵断面图上添加了很多其它内容,之后,由于各种原因引起某一局部管道整体抬高或降低,如果重新绘制纵断面图,工作量太大,希望把管道用AutoCAD命令修改后,对下面的标注进行增加或减少同一个数,这时可以使用本功能及后续的“断面标高算埋深〞功能来处理这些数据使用改断面标注管高时,适用的对象不仅仅局限于管高的标注,它适用于数字类得所有文字标注,如果有很多文字标注要增加或减小的数相同,可以一次选择输入差值,修改效果如图3-7:图3-74 断面标高算埋深编制它的初衷就是点取图面上的地面标高文字和管道标高文字。

计算并标注或替换图面上管道埋深标注,其实,只要是通过一个文字减去另一个文字得到第三个文字的地方均可利用本功能,进行标注时,首先要求选择地面标高标注文字,再选择管道标高标注文字,如果图上有原来的管道埋深标注要替换,选择该文字,如果图面上没有要替换的管道埋深标注,可以点取管道埋深的位置这里要求点取的位置只确定新文字的Y方向位置,而且是文字的中心位置,X方向位置取的是选择的管内底标高文字的左下角的X值十八、绘井表等其他图功能和用法同给水管网局部,参看给水局部1 绘井表:用鼠标在屏幕菜单区内选择“绘井表〞菜单项,程序将全图搜寻指定管道的检查井提示:本图内共有**座井,输入本次将画井表起点井序号<1>:提示:输入本次将画井表终点井序号<*>:绘制井表时,可以根据情况输入井表中起点井序号和终点井序号来生成自己需要的内容提示:是否单独画图框〔Y/N〕:① 当输入“Y〞或空回车时,提示:输入图纸规格整数局部〔0,1,2,3,4〕:提示:输入加长系数<或回车不加长>:然后程序将自动将井表绘制在屏幕的右下角②当输入“N〞时,提示:输入井表左下角:提示:是否画表头〔Y/N〕:2 给水节点:绘给水节点是把给水管网中每个节点的管件组合及其尺寸详细标注的过程,点取给水节点菜单项时,提示:选择:单独绘制D/<引出绘制>:单独绘制是指把给水节点图放置在某个地方绘制,节点详图和原节点之间不用连接;引出绘制一般用来在原节点附件绘出节点详图,原节点之间和绘出的节点详图之间用线连接起来,以利查看。

选择给水节点后,根据不同情况输入不同的要求值,提示:输入节点位置:给出节点位置后,软件即把该节点的详图绘制在指定位置3 节点管线节点管线主要用于半自动绘制节点图时管线的绘制,只有用它绘制的管线,下面的轴侧管件、平面管件等才能识别点取“节点管线〞菜单时,提示:回车退出/<起点>:点取起点后,提示:回车另起点/管线L/30度线T/45度线F/60度线S/<到点>:可以直接在屏幕上点取到点,也可以输入“L〞到已有节点上或输入T、F或S绘制30度、45度或60度线,这里的30、45、60度线指的是其所在直线的平行方向,随着下面输入的到点与上一点的关系可绘出30度、45度、60度或210度、225度、240度线4 轴侧管件轴侧管件用于要绘制轴侧关系的节点图,点取“轴侧管件〞菜单项时,显示如图3-8对话框:图3-8选择要布置的管件后,点“布置〞按钮提示:回车退出/<选择管线>:选择管线后,程序即把所选管件布置在选择点处并根据具体情况剪断该段的线5 平面管件:与轴侧管件用法相同,只是本菜单项用于布置平面关系的节点详图管件6 管件标注:本菜单项用于标注节点图上的管件,点取“管件标注〞菜单项时,出现如图3-9对话框:图3-9可以选择需要的管件名称,也可以直接在“管件〞后面输入没有列出的管件名,然后根据各管件的情况输入管径1和管径2,其中管径1是必输项,管径2可输可不输,然后点“确认〞按钮,提示:回车返回/<选择管件引出点>:选择管件标注引出点并输入位置即由程序把标注内容标出。

7 道路横剖本菜单项用来由用户输入数据,程序依据输入数据绘制道路横断面及相关的管道布置情况,点取“管道横剖〞菜单项时,出现如图3-10对话框:其中各项含义如下:横向比例,竖向比例指绘制道路断面时横向及竖向比例,它们可以相等也可以不相等路 宽:即道牙内的宽度红 线 宽:指道路设计红线宽路 标 高:指道路顶面设计标高道牙标高:指道牙上部标高给水直径:横穿马路的给水管直径,如果没有横穿马路管道,可不输此项,沿道路管道参数:这里要求输入沿道路方向各管道的位置、标高及规格,距路中指管道中心距路中心间距,如果在横剖图上管道要绘在左侧,该距离为负,否那么为正管高对圆管来说为管径,如管宽不输即认为是圆管横穿给水管控制点:如果有横穿马路的给水管道,输入各标高控制点及起止点参数,如果没有横穿马路给水管,此处可不输参数中“距路中〞处输入的距离也是左负右正存入文件:该按钮可把输入数据存起来以后再画,也可用于情况有变时,调出文件修改后重新绘制调出文件:调出已有的文件接着输入数据或绘制剖面图绘剖面图:当剖面数据准备好后,可点取“绘制剖面〞按钮,按提示输入剖面位置后,程序即把道路横剖面绘制出来图3-108 立面树:用来在道路横剖面图或其他图上布置剖面形式的树,点取“立面树〞菜单项时,出现如图3-11对话框:图3-11选择适宜的树,并按要求给出树底部布置点,然后按提示输入树高即可。

9 路灯用法同立面树10 横剖标高:用于标注上面绘制的道路横剖面中管道或路面的标高。
