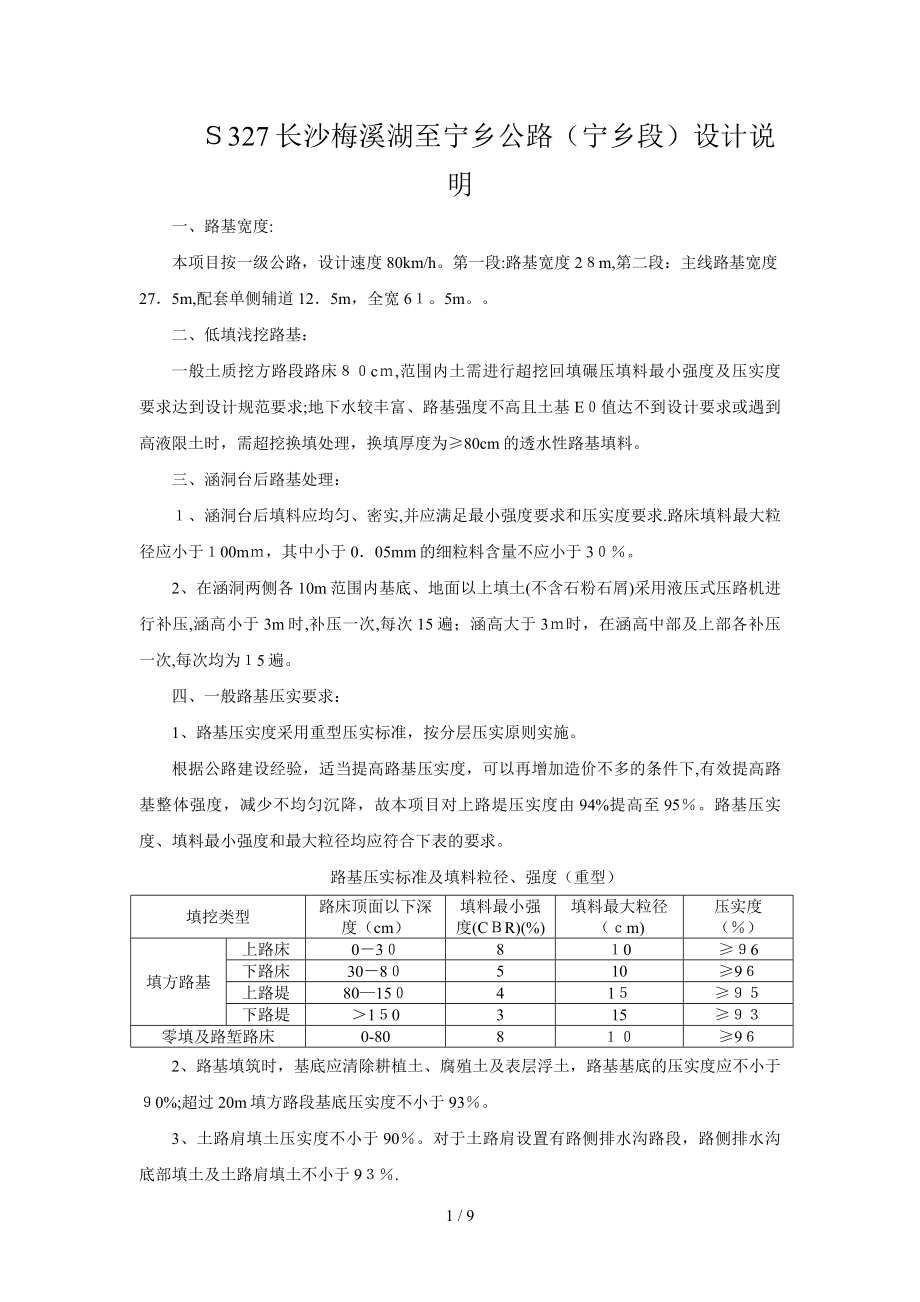

Ｓ327长沙梅溪湖至宁乡公路（宁乡段）设计说明一、路基宽度:本项目按一级公路，设计速度80km/h第一段:路基宽度2８m,第二段：主线路基宽度27．5m,配套单侧辅道12．5m，全宽6１二、低填浅挖路基：一般土质挖方路段路床８０cｍ,范围内土需进行超挖回填碾压填料最小强度及压实度要求达到设计规范要求;地下水较丰富、路基强度不高且土基E０值达不到设计要求或遇到高液限土时，需超挖换填处理，换填厚度为≥80cm的透水性路基填料三、涵洞台后路基处理：１、涵洞台后填料应均匀、密实,并应满足最小强度要求和压实度要求.路床填料最大粒径应小于１00mｍ，其中小于0．05mm的细粒料含量不应小于3０％2、在涵洞两侧各10m范围内基底、地面以上填土(不含石粉石屑)采用液压式压路机进行补压,涵高小于3m时,补压一次,每次15遍；涵高大于3ｍ时，在涵高中部及上部各补压一次,每次均为１5遍四、一般路基压实要求：1、路基压实度采用重型压实标准，按分层压实原则实施根据公路建设经验，适当提高路基压实度，可以再增加造价不多的条件下,有效提高路基整体强度，减少不均匀沉降，故本项目对上路堤压实度由94%提高至95％路基压实度、填料最小强度和最大粒径均应符合下表的要求。
路基压实标准及填料粒径、强度（重型）填挖类型路床顶面以下深度（cm）填料最小强度(CＢR)(%)填料最大粒径（ｃm)压实度（％）填方路基上路床0－3０8１0≥９6下路床30－8０510≥9６上路堤80—15０41５≥９５下路堤＞1５0315≥９３零填及路堑路床0-808１０≥9６2、路基填筑时，基底应清除耕植土、腐殖土及表层浮土，路基基底的压实度应不小于９0%;超过20m填方路段基底压实度不小于93％3、土路肩填土压实度不小于90％对于土路肩设置有路侧排水沟路段，路侧排水沟底部填土及土路肩填土不小于9３％.4、中央分隔带表面30ｃm以下填土压实度不小于90%，表面30cm用临时堆放的耕植土填筑.5、路侧填平段、弃土场的填土压实度不小于9０％.6、对不能满足路基填料要求的土料（如全风化砂砾岩）需进行改良，可参考分别掺入石灰或水泥进行土质改良试验五、桥涵台后、挡土墙压实要求１、对于涵洞台后、桥台台后过渡段填土，压实度要求从填方基底或涵洞底部至路床顶面均不小于9６％桥台台前填土的压实度要求不小于９３％2、涵洞基底垫层：压实度必须达到96％以上3、挡土墙基底垫层：压实度必须达到97%以上.４、修建在填土之上的涵洞基底以下及垫层两侧各２ｍ范围内所有填土的压实度均不小于96％。
六、路面设计：1、采用以下现行的标准、规范及规程,进行路面结构组合设计及路面结构厚度计算《公路工程技术标准》JＴG B０1-２０03《公路沥青路面设计规范》JＴG D5０－2006《公路水泥混凝土路面设计规范》JＴＧ D40—200２《公路土工试验规程》JTＧ E4０－２007《公路排水设计规范》JTJ 0１4-97 《公路沥青路面施工技术规范》ＪTＧ Ｆ4０-２004《公路路面基层施工技术规范》ＪTJ 034—2000《公路水泥混凝土路面施工技术规范》JTＧ F3０-2００3《公路路基路面现场测试规程》JTG Ｅ60－2008《公路工程土工合成材料 有纺土工织物》JＴ／T 514-200４《公路工程集料试验规程》JTG Ｅ42-2００5《公路工程无机结合料稳定材料试验规程》ＪTＪ 057-9４《公路工程水泥及水泥混凝土试验规程》JＴＧ E３0-200５《公路工程质量检验评定标准》JTＧ F80／1-20０４2、路面组合结构设计交通量根据业主资料及预测交通量资料，考虑车型发展趋势、超载现象、经济发展对交通增长率的影响，将各级轴载换算为标准轴载100KN,15年内一个车道上的累计当量轴次3０01万次，属于特重交通，设计弯沉值为Ｌd＝20。
７（001mｍ).１）主线行车道、硬路肩:上面层：4cｍ细粒式改性沥青混凝土（ＡC－1３C）中面层：5cm中粒式改性沥青混凝土(ＡC－20C)下面层：7cm粗粒式沥青混凝土（AC－25C)上基层：2０cm水泥稳定碎石（5%水泥）下基层：２0cm水泥稳定碎石(5％水泥)底基层：20cm水泥稳定碎石（4%水泥）垫层：15cm级配碎石总厚度：9１ｃｍ2）配套辅道工程、匝道：上面层:4cm细粒式改性沥青混凝土(AＣ—1３C）下面层：5ｃｍ中粒式改性沥青混凝土(AＣ—20C）上基层：1８cm水泥稳定碎石（5％水泥）下基层：18cm水泥稳定碎石（５％水泥）底基层：２0cｍ水泥稳定碎石(4%水泥）垫层:1５cm级配碎石总厚度：８０cm３）中央分隔带开口：中央分隔带开口处路面结构与紧急停车带的路面结构一致.表 主线路面结构组合及材料设计参数设计层位材料参数材料名称路面厚度（cｍ)抗压模量(２０℃)MPａ抗压模量（15℃)MＰa劈裂强度（1５℃)MPa①4cm细粒式改性沥青混凝土4１400２２00１．4②5ｃm中粒式改性沥青混凝土５1２0018０01③7cm粗粒式沥青混凝土71０００12０0０8④20cm水泥稳定碎石(5%）2015００3６000．5⑤２0cm水泥稳定碎石(5％）20150036０00．5⑥20cｍ水泥稳定碎石（4%)20１３0０3２000。
4⑦1５cm级配碎石1５２00２00土基403、路面材料组成及技术要求1）原材料：A、沥青：改性沥青：为了提高上面层的高温稳定性、水稳性,上面层沥青采用SBS改性沥青（I-D）,改性沥青的技术要求应符合下表的规定，其各项指标试验应按现行《公路工程沥青及混合料试验规程》（JTJ ０５２-2000)规定的方法执行普通沥青：改性沥青的基质沥青和下面层沥青的基质沥青采用AH-７0国产或进口沥青，应符合下表的要求.沥青指标应符合《公路沥青路面施工技术规范》（JTＧ F4０－200４）的规定SBS改性沥青的技术要求技术指标指标范围试验方法针入度(25℃，5s，1００g) （0.1mm）3０－6０Ｔ06０4针入度指数PI 不小于0T０6０4延度5℃，５cm／ min 不小于２0T0６05软化点(℃） 不小于7５T06０６运动粘度13５℃（Pa.ｓ） 不大于３T0６25或T０609闪点(℃) 不小于230T０６１1溶解度(％) 不小于99Ｔ06０7弹性恢复25℃,（%）不小于８５T0662贮存稳定性离析，48ｈ软化点差，不大于(℃)2.５T0６61TFOT（或RTＦOT）后残留物质量变化(％）不大于±１。
０Ｔ０６1０或Ｔ06０9针入度比(２５℃)（％)不小于65T0604延度(cm)（5℃)(%）不小于1５T０6０5道路石油沥青的技术要求技术指标等级指标范围试验方法针入度(25℃,５s,１0０g) (0１mｍ）６0-80Ｔ060４适用的气候分区1-3针入度指数PＩ 不小于A-１．5～＋１．0T0６0４延度１0℃，５cm/ min 不小于A２0T0６０5延度1５℃，5ｃm/ min 不小于A、B１00T0605软化点(℃） 不小于Ａ46T060660℃动力粘度(Pａ.s) 不小于A180T0620闪点（℃） 不小于260T06１1溶解度(%） 不小于99.5Ｔ060７蜡含量(蒸馏法）,（%）不大于A22T06１5TＦOT(或RTFOT）后残留物质量变化（%）不大于±０8T0６１0或T0609针入度比（％)不小于A61T0604延度(cｍ）(10℃）（%)不小于A6Ｔ060５B、粗集料：①应至少采用颚式破碎机－圆锥式破碎机-反击式破碎机三级破碎设备生产，筛分设备应满足碎石生产的规格要求，生产时,应在反应破碎和振动筛中采用真空吸尘装置，有条件时可以采用水洗法，以减少碎石表面的粉尘含量。
沥青面层碎石须采用反击式破碎机生产,而且应采用三级破碎方式，保证碎石质量②路面集料生产时,场地应进行硬化，并做好场地设施，各种规格集料之间应进行间隔,防止石料混杂与污染③上面层的混合料应至少由五档矿料组成:0-３mm，3—5mm,5－１０mｍ，1０-１５mｍ和机制砂，筛分范围符合下表的要求上面层粗集料筛分范围要求规格名称公称粒径(mm)通过下列筛孔(mｍ）的质量百分率（%）１9１36Ｓ10１０－１５１０090-100０—15０—５-—Ｓ1２5—1010０90-10００－15０-5-S14３-5100９0－1００0—150-3上面层细集料筛分范围要求规格名称公称粒径（ｍｍ）通过下列筛孔（mm）的质量百分率(％）９.５4752.３61.180.60．3０．15０0７5S160－３—1０0８0－1０050-80２5—6０8-４5０-250—15④中面层应至少有五档矿料组成：0—3mｍ，３—5mｍ,5—１0mm,１0—20ｍm和机制砂，下面层应至少有五档矿料组成：0-3ｍｍ，３－5ｍm，5-10mｍ，10-20mm（或1０—15mｍ）、１0—25mm和机制砂，筛分范围符合下表的要求.中、下面层粗集料筛分范围要求规格名称公称粒径(mｍ)通过下列筛孔（mｍ）的质量百分率(％）37。
５31.526.5１913．２9.54360．６S8１0－２5１009０-100-0—15－0－5—-Ｓ9１0—2０1009０-１00—０-15０－５—-Ｓ１01０－1510090-1０0０—150-5——S125—１０10090—1000-150－5—S14３－510０9０-1000—150－３中、下面层细集料筛分范围要求规格名称公称粒径（mｍ)通过下列筛孔(mm)的质量百分率（％）9．5436１.18030．1５00７5S150—５10090－1０060-９04０—75２0－55７—402－200－10S160—３-1００80－1０050—8025－608－450—250—１５C、细集料:细集料应有棱角、洁净、干燥、无风化、无杂质,并有适当的颗粒级配.其质量技术指标和颗粒级配需满足下表要求沥青混合料用细集料质量技术要求试验项目技术要求试验方法表观相对密度 不小于2．50Ｔ032８含泥量（＜0075mｍ含量） 不大于（％)3Ｔ0333砂当量 不小于（%）６0T０3３4坚固性(>03ｍm部分) 不小于（％)1２Ｔ０3４0亚甲蓝值 不大于（g/kg）2５T０34９棱角性(流动时间）不小于(s）30Ｔ０3４5机制砂或石屑规格要求公称粒径（ｍm)水洗法通过下列筛孔（ｍm)的质量百分率(％）9。
54.752．36１．1８０150.0７50—３1008０-1０050-8２5—60８－450-25０-15D、水泥:水泥应采用初凝时间不小于3小时，终凝时间不小于6小时的普通硅酸岩、矿渣硅酸岩、火山灰质硅酸岩水泥，水泥标号不小于３25＃.2)混合料A、混合料配合比：沥青混合料的配合比设计应遵循《公路沥青路面施工技术规范》ＪTＧ F４０-2００4有关规定执行,必须进行沥青混合料的目标配合比、生产配合比及生产配合比的验证三个阶段,确定矿料级配及最佳沥青用量，沥青混合料采用马歇尔试验配合比设计B、沥青混合料的矿料级配应符合工程规定的设计级配范围,设计级配范围不宜超出下表要求粗密级配沥青混凝土混合料矿料级配范围级配类型通过下列筛孔（mm)的质量百分率(%）31526.51９１６1３．29．54７52.361.１80３0.１５0.075细粒式ＡC-1310090—100６８—8538—6824－501５-３81０—287—２05-1５4—８中粒式AC-201009０-１0078-9262-8050—7226-5616－4４１2-338－２45－174－13３—7粗粒式AC-2510090—1０07５-９065—８３５7－7６45—65２４-5２１6－4２12－338—245—17４—133—７Ｃ、面层混合料配合比、空隙率、高温稳定性、水稳定性等技术指标要求应满足现行规范要求的规定。
Ｄ、其他各项指标应满足现行规范要求3）粘层、透层、下封层Ａ.粘层：沥青混凝土上面层与中面层间、中面层与下面层间均设粘层粘层采用喷洒型阳离子乳化沥青(PC—3）粘层沥青技术指标和施工应符合《公路沥青路面施工技术规范》JTＧ F40-2０04中第４．７、9．2节中的相关规定粘层宜采用高级沥青撒布机在常温下撒布成雾状,撒布数量为0．5L/㎡，施工时应保证撒铺均匀.粘层的基质沥青采用ＡＨ—70号道路石油沥青B.透层：透层油采用煤油稀释沥青,用量为1．0 Ｌ/㎡，透层油应渗透入基层深度不小于5ｍm透层油的规格及施工应符合《公路沥青路面施工技术规范》JTG F４0—2004中第91节中相关规定Ｃ.下封层：为保护半刚性基层不被施工车辆破坏，利于半刚性基层材料养生，加强层间结合,同时也为了防止雨水下渗到基层以下结构层内或下渗侵入结构物内而在半刚性基层顶面设置下封层.封层应根据开放交通季节和时间长短选择下封层类型,施工季节在每年5月至１0月时，宜采用单层或双层热沥青表处,其他较低温季节宜采用稀浆封层;热沥青表处中道路石油沥青洒布量应控制在０.７-１．0 kg/㎡，碎石规格宜为4.75—9．5mｍ，洒布量应控制在7-9kg/㎡，以满铺但不重叠为原则;稀浆封层沥青洒布量一般为1-１。
２ ｋg/㎡，洒布速度控制在３－６ ㎞／h，碎石采用6－10mｍ单一级配，单层碎石洒布量一般为１4—16 kg/㎡.材料规格和用量应符合《公路沥青路面施工技术规范》ＪＴＧ F40—2004中第６.2.１中相关规定4）水泥稳定碎石基层：Ａ.集料的最大粒径不应超过３1５ｍｍ，集料的颗粒组成应符合下表规定：水泥稳定级配碎石基层集料级配组成通过下列方孔筛(mm)的质量百分率（％）筛孔（ｍｍ）３１5１995４.752.360．６0．0７5通过率（％）10090－1０0６0－８029—4915-3２６-2００—5B．基层集料中不应含有泥土等杂物.集料压碎值不大于2６％C．水泥稳定碎石基层的水泥剂量应根据七天浸水抗压强度确定，水泥稳定级配碎石上基层七天浸水无侧限抗压强度不小于4．０Mpａ，下基层七天浸水无侧限抗压强度不小于4.0MpaD．级配设计时，应注意减少细料含量以提高基层的抗冲刷能力5）低剂量水泥稳定碎石底基层：A.集料的最大粒径不应超过37５mm，集料的颗粒组成应符合下表规定：水泥稳定级配碎石底基层集料级配组成通过下列方孔筛(mm)的质量百分率（%)筛孔(mm）３７531．5１9９60.075通过率（%)10０９0-100７5—9０50-７0２９－５015-356—200－5B.集料中不应含有泥土等杂物。
集料压碎值不大于30％C．水泥稳定碎石底基层的水泥剂量应根据七天浸水抗压强度确定,七天浸水无侧限抗压强度不小于25Mpa6)级配碎石垫层:根据湖南干线公路要求,项目全线要求设置采用1５ｃm的级配碎石垫层.其颗粒组成应符合下表规定:级配碎石级配表通过下列方孔筛（ｍm）的质量百分率（％）筛孔(mｍ）31.51９9.54.752.3６0０75通过率（％）１0085-１０052-7429-5417－３78-200—７七、路床顶面验收标准主线：设计层位材料参数材料名称路面厚度(cm)计算模量（弯沉）（Mpa)计算模量(弯拉）（Mｐa）验收弯沉值(0.01ｍm）①4cm细粒式改性沥青混凝土４140０２000１57②5cm中粒式改性沥青混凝土51200160016．7③7cｍ粗粒式沥青混凝土71０００１2０018④20cm水泥稳定碎石(５%）20150０36０019.９⑤20cm水泥稳定碎石(5％）201５0036003３.１⑥２0ｃm水泥稳定碎石(4%)２01３００32007４.9⑦１5cm级配碎石１５200200180土基—4０4０—匝道:设计层位材料参数材料名称路面厚度(cm)计算模量（弯沉）（Mpa）计算模量（弯拉）（Mpa）验收弯沉值（0．01mm)①4ｃm细粒式改性沥青混凝土4140０20001８．1②５ｃm中粒式改性沥青混凝土51２00160019.５③18ｃｍ水泥稳定碎石（5％）1８1５0０3６0０２１.4④18cm水泥稳定碎石(５％）１81５0036００34。
7⑤20cｍ水泥稳定碎石(4％）２0１30０320073⑥15cm级配碎石152002001８0⑦土基-4040—土基顶面竣工验收弯沉值LＳ应不大于２０0(0．０1ｍm）文中如有不足，请您指教！9 / 9。
