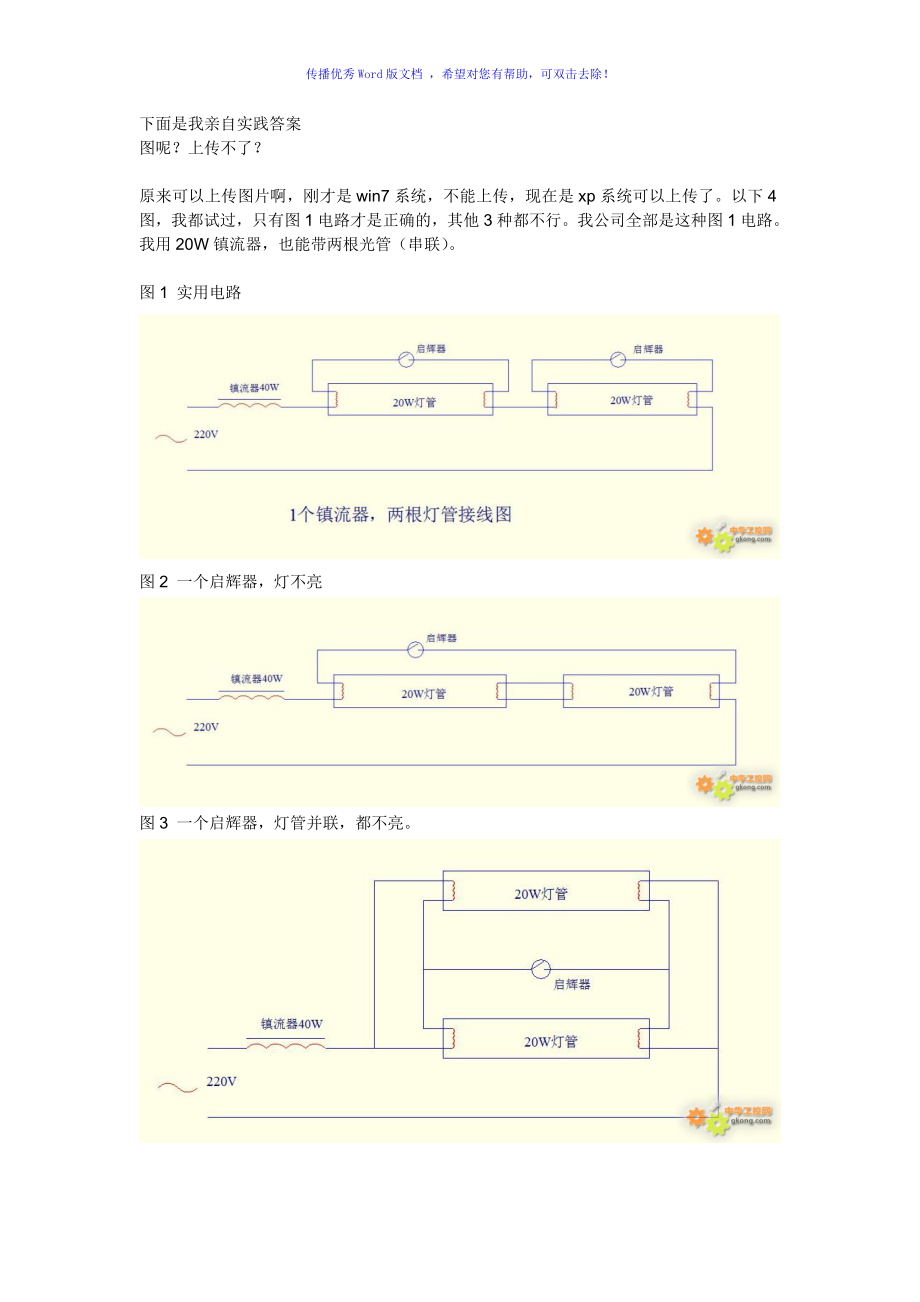

传播优秀Word版文档 ，希望对您有帮助，可双击去除！下面是我亲自实践答案图呢？上传不了？原来可以上传图片啊，刚才是win7系统，不能上传，现在是xp系统可以上传了以下4图，我都试过，只有图1电路才是正确的，其他3种都不行我公司全部是这种图1电路我用20W镇流器，也能带两根光管（串联）图1 实用电路图2 一个启辉器，灯不亮图3 一个启辉器，灯管并联，都不亮传播优秀Word版文档 ，希望对您有帮助，可双击去除！图4 并联随机一个亮第一种电路，我公司灯盘全部是这种电路3根20w灯管，两个电感镇流器（一个20w、一个40w），3个启辉器 。
