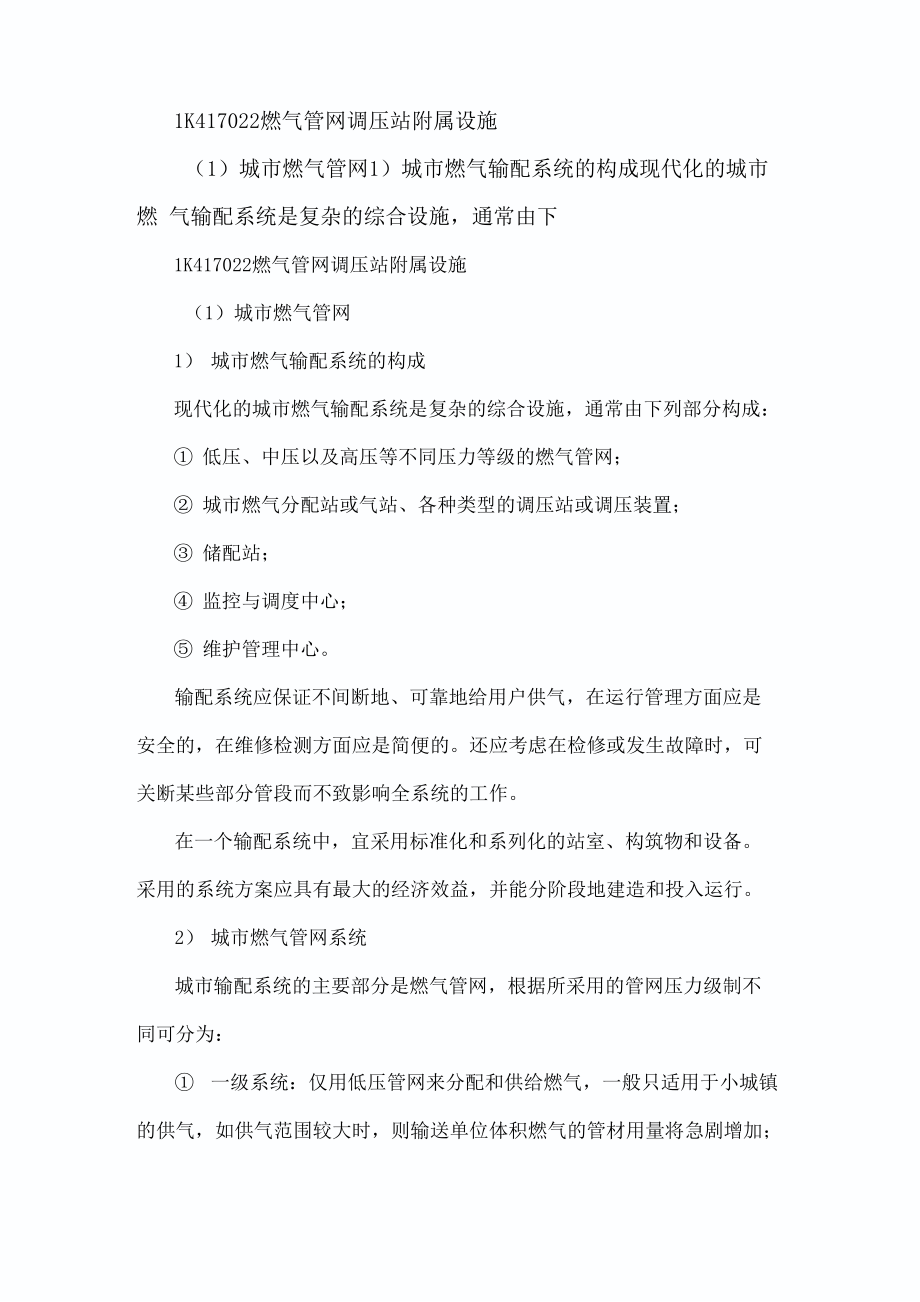

1K417022燃气管网调压站附属设施（1）城市燃气管网1）城市燃气输配系统的构成现代化的城市燃 气输配系统是复杂的综合设施，通常由下1K417022燃气管网调压站附属设施（1）城市燃气管网1） 城市燃气输配系统的构成现代化的城市燃气输配系统是复杂的综合设施，通常由下列部分构成：① 低压、中压以及高压等不同压力等级的燃气管网；② 城市燃气分配站或气站、各种类型的调压站或调压装置；③ 储配站；④ 监控与调度中心；⑤ 维护管理中心输配系统应保证不间断地、可靠地给用户供气，在运行管理方面应是 安全的，在维修检测方面应是简便的还应考虑在检修或发生故障时，可 关断某些部分管段而不致影响全系统的工作在一个输配系统中，宜采用标准化和系列化的站室、构筑物和设备 采用的系统方案应具有最大的经济效益，并能分阶段地建造和投入运行2） 城市燃气管网系统城市输配系统的主要部分是燃气管网，根据所采用的管网压力级制不 同可分为：① 一级系统：仅用低压管网来分配和供给燃气，一般只适用于小城镇 的供气，如供气范围较大时，则输送单位体积燃气的管材用量将急剧增加；② 二级系统：由低压和中压B或低压和中压A两级管网组成；③ 三级系统：包括低压、中压和高压的三级管网；④ 多级系统：由低压、中压B、中压A和高压B,甚至高压A的管网组 成。
2) 储配站储配站是接受气源来气并进行净化、加臭、贮存、控制供气压力、气 量分配、计量和气质检测1) 高压储配站在低峰时，由燃气高压干线来的燃气一部分经过一级调压进入高压球 罐，另一部分经过二级调压进入城市；在高峰时，高压球罐和经过一级调 压后的高压干管来气汇合经过二级调压送人城市为了提高储罐的利用系 数，可在站内安装引射器，当储气罐内的燃气压力接近管网压力时，可以 利用高压干管的高压燃气把燃气从压力较低的罐中引射出来，以提高整个 罐站的容积利用系数引射器除了能提高高压储罐的利用系数之外，当需 要开罐检查时，它可以把准备检查的罐内压力降到最低，减少开罐时所必 须放散到大气中的燃气量，以提高经济效益，减少大气污染2) 低压储配站当城市采用低压气源，而且供气规模又不特别大时，燃气供应系统通 常采用低压储气，与其相适应，需建设低压储配站低压储配站的作用是 在低峰时将多余的燃气储存起来，在高峰时，通过储配站的压缩机将燃气 从低压储罐中抽出，压送到中压管网，保证正常供气城市燃气供应系统中设置储配站的数量及其位置的选择，需要根据供 气规模，城市的特点，通过技术经济比较确定当城市燃气供应系统中只设一个储配站时，该储配站应设在气源厂附 近，称为集中设置。
当设置两个储配站时，一个设在气源厂，另一个设置 在管网系统的末端，称为对称设置根据需要，城市燃气供应系统可能有几个储配站，除了一个储配站设 在气源厂附近外，其余均分散设置在城市其他合适的位置，称为分散设置储配站的集中设置可以减少占地面积，节省储配站投资和运行费用， 便于管理分散布置可以节省管网投资、增加系统的可靠性，但由于部分 气体需要二次加压，多消耗一些电能储配站通常是由低压储气罐、压送机室、辅助间（变电室、配电室、 控制室、水泵房、锅炉房）、消防水池、冷却水循环水池及生活间（值班 室、办公室、宿舍、食堂和浴室等）所组成储罐应设在站区年主导风向的下风向；两个储罐的间距等于相邻最大 罐的半径；储罐的周围应有环形消防车道；并要求有两个通向市区的通道 锅炉房、食堂和办公室等有火源的构筑物宜布置在站区的上风向或侧风 向站区布置要紧凑，同时各构筑物之间的间距应满足《建筑设计防火规 范》的要求3）储配站站址选择要求储配站应符合城市规划的要求；与周围建、构筑物的防火间距，必须 符合现行的国家标准的规定，并应远离居民稠密区、大型公共建筑、重要 物资仓库以及通讯和交通枢纽等重要设施；储配站站址应具有适宜的地形、工程地质、供电、给水排水和通信等条件；储配站应少占农田、节约 用地并应注意与城市景观等协调。
3）调压站调压站在城市燃气管网系统中是用来调节和稳定管网压力的设施通 常是由调压器、阀门、过滤器、安全装置、旁通管及测量仪表等组成有 的调压站还装有计量设备，除了调压以外，还起计量作用，通常将这种调 压站叫做调压计量站1） 调压器通常调压器分为直接作用式和间接作用式两种2） 阀门调压站进口及出口处设置的阀门，主要是当调压器、过滤器检修或发 生事故时切断燃气在调压站之外的进、出口管道上亦应设置切断阀门， 此阀门是常开的（但要求它必须随时可以关断），并和调压站相隔一定的 距离，以便当调压站发生事故时，不必靠近调压站即可关闭阀门，避免事 故蔓延和扩大3） 过滤器过滤器前后应设置压差计，根据测得的压力降可以判断过滤器的堵塞 情况在正常工作情况下，燃气通过过滤器的压力损失不得超过10kPa, 压力损失过大时应拆下清洗4）安全装置当负荷为零而调压器阀口关闭不严，以及调压器中薄膜破裂或调节系 统失灵时，出口压力会突然增高，它会危及设备的正常工作，甚至会对公 共安全造成危害防止出口压力过高的安全装置有安全阀、监视器装置和调压器并联装 置5） 旁通管6） 测量仪表天然气调压站天然气调压箱是燃气输送管道的关键设备。
调压柜的主要作 用是调节和稳定系统压力，并且控制输气系统燃气流量，保护系统以免出 口压力过高或过低根据压力等级、调压精度、附属配置等不同功能，分 有楼栋调压箱、区域调压箱、高压调压站、城市门站、超高压调压站；《DBJ 08-46-1995 燃气箱式调压站安装设计标准》中文词条名：城镇燃气设计中调压站（或调压箱或调压柜）的工艺设计要 求英文词条名：1 连接未成环低压管网的区域调压站和供连续生产使用的用户调压装置宜设置备用调压器,其他情况下的高压器可不设备用调压器的燃气进、出口管道之间应设旁通管，用户调压箱（悬挂式）可不 设旁通管2 高压和次高压燃气调压站室外进、出口管道上必须设置阀门；中压燃气调压站室外进口管道上，应设置阀门3 调压站室外进、出口管道上阀门距调压站的距离：当为地上独立建筑时，不宜小于10M,当为毗连建筑物时，不宜小于5M；当为调压柜时，不宜小于 5M；当为露天调压装置时，不宜小于 10M；当通向调压站的支管阀门距调压站小于 100M 时，室外支管阀门与调压站 进口阀门可合为一个4 在调压器燃气入口处应安装过滤器5 在调压器燃气入口（或出口）处，应设防止燃气出口压力过高的安全保 护装置（当调压器本身带有安全保护装置时可不设）。
6 调压器的安全保护装置宜选用人工复位型安全保护（放散或切断）装 置必须设定启动压力值并具有足够的能力启动压力应根据工艺要求确 定，当工艺无特殊要求时应符合下列要求：1）当调压器出口为低压时，启动压力应使与低压管道直接相连的燃气用 具处于安全工作压力以内2）当调压器出口压力小于 0.08MPA 时，启动压力不应超过出口工作压力 上限的 50%；3） 当调压器出口压力等于或大于0.08MPA,但不大于0.4MPA时，启动 压力不应超过出口工作压力上限 0.4MPA；4） 当调压器出口压力大于 0.4MPA 时，启动压力不应超过出口工作压力 上限的 10%7 放散管管口应高出调压站屋檐 1.0M 以上调压柜的安全放散管管口距地面的高度不应小于4M；设置在建筑物墙上 的调压箱的安全放散管管口应高出该建筑物屋檐 1.0M地下调压站和地下调压箱的安全放散管管口也应按地上调压柜安全放散 管管口的规定设置注：清洗管道吹扫用的放散管、指挥器的放散管与安全水封放散管属于同 一工作压力时，允许将它们连接在同一放散管上8 调压站内调压器及过滤器前后均应设置指示式压力表调压器后应设置 自动记录式压力仪表。
