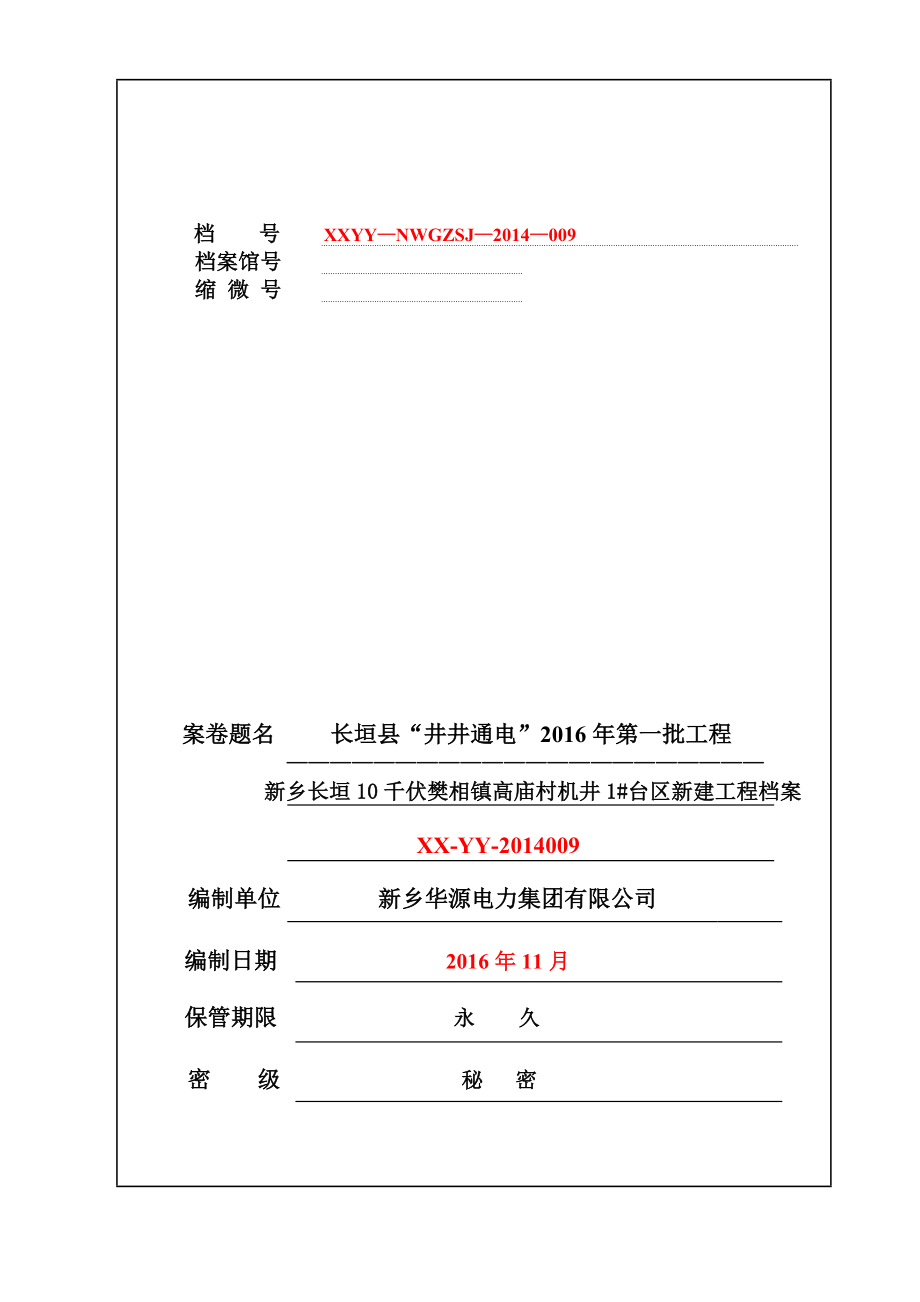

档 号 XXYY—NWGZSJ—2014—009 档案馆号 缩 微 号 案卷题名 长垣县“井井通电”2016年第一批工程 —————————————————————— 新乡长垣10千伏樊相镇高庙村机井1#台区新建工程档案XX-YY-2014009 编制单位 新乡华源电力集团有限公司 编制日期 2016年11月 保管期限 永 久密 级 秘 密卷 内 目 录档号：序号责任单位材 料 名 称日期页号备注1设计单位初步设计文件（含说明书、工程概算、线路规划走径图、台区组装图等）2016-102设计单位施工设计文件（含说明书、全线杆塔一览表、图纸）2016-103施工单位施工图预算（含线路走径图）2016-104施工单位设备（主要材料）出厂合格证、说明书、出厂试验报告等技术资料2016-105施工单位开工报告2016-106施工单位施工方案2016-107施工单位工程施工安装（含隐蔽工程）、质量控制相关记录2016-108施工单位工程试验报告及测试记录2016-119施工单位工程自验评分表2016-1110施工单位工程自查报告书2016-1111施工单位工程竣工报告2016-1112施工单位工程验收申请2016-1113施工单位工程缺陷和异常情况整改报告2016-1114施工单位工程设备材料核对表2016-1115施工单位工程旧料回收情况统计表2016-1116施工单位工程旧料鉴定单2016-1117施工单位工程结算书（含竣工图）2016-1118建设单位工程验收评分表2016-1119建设单位工程验收鉴定书2016-1120建设单位卷内备考表2016-11新乡长垣10千伏樊相镇高庙村机井1#台区新建工程初步设计说明书新乡华源电力集团有限公司2016年10月20日批 准： 审 核： 校 核： 编 制： 一、 总则1.项目名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程2.设计规模：根据长垣县“井井通电”2016年第一批工程，结合实际情况，新建10千伏线路0.362 千米，导线选用JKLYJ-70；工程共采用12米砼杆8基， 3.工程造价68.59万元。
二、电力系统部分1.建设的必要性： 新乡长垣10千伏樊相镇高庙村机井1#台区新建工程2.设备、主要材料的选择：改造10千伏线路0.362 千米，导线选用JKLYJ-70；工程共采用砼杆8基, 其中12米杆 8基三、主要附件及图纸（概算书、线路现状及规划走径图、台区组装图等）新乡长垣10千伏樊相镇高庙村机井1#台区新建工程主要设备技术资料新乡华源电力集团有限公司工程编号：XX-YY-2014009长垣县“井井通电”2016年第一批工程施工方案工程项目：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程施工单位：新乡华源电力集团有限公司2016 年 10月 20日 批准人：审核：编制人：现场勘查人：一、工程概况及特点简介: 新乡长垣10千伏樊相镇高庙村机井1#台区新建工程，规模为新建10千伏线路0.362千米，导线型号为JKLYJ-70；工程共采用砼杆8基, 其中12米杆 8基工程造价: 共计11.32 万元工程地点：樊相镇高庙村为保证安全，提高施工质量，确保按时完成任务特制定本方案，望现场施工人员认真遵照执行二、施工组织机构及组织措施：1、新乡长垣10千伏樊相镇高庙村机井1#台区新建工程项目组织机构项目负责人：王林项目经理：王利辉安全专责人：薛惠军资料专责人：谢沛欣材料专责人：赵金伟2、工作任务：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程3、工作计划：计划施工时间：2016年10月20日-2016年11月6日4、施工人员投入计划安排投入线路安装管理人员1人,技工5人,其他作业人员（作业高峰期）4人,总计10人。
施工人员基本情况序号姓名工种性别年龄工龄施工前受过何种安全教育培训时间1 李大公配电线路工男3718配电线路安全及技术培训2015.122 娄卫东配电线路工男3614配电线路安全及技术培训2015.123李进配电线路工男4018配电线路安全及技术培训2015.124段晓东配电线路工男4317配电线路安全及技术培训2015.125苗泽辉配电线路工男4120配电线路安全及技术培训2015.125、 本工程主要机械设备配置如下：序号机械/设备/车辆单位数量备注1载重汽车辆12吊车（8T）辆15安全帽顶206安全带根107脚扣套106、工程项目职责：项目负责人：领导、组织、协调、监督质量体系和安全体系在本工程的有效运行，建立健全组织管理机构，明确各级管理职责，对工程质量、安全、进度、成本负责工作负责人：组织工程资料的编制审批，负责本工程安全、质量教育，对工程安全、质量、进度、成本负领导责任质量专责：负责质量体系在本工程的具体执行，负责工程质量管理和技术指标的监督检查工作；负责本工程计量器具的管理工作安全专责：负责工程安全和文明施工的监督、检查工作以及相关文件、资料的编制、整理，做好安全培训及安全管理工作。
技术专责：负责工程技术资料的整理、发放及监督、指导职工按图施工及技术方案的实施，负责设计变更文件的执行，负责工程施工记录等资料的审核、整理、以及工程档案资料汇总整理、移交等工程材料专责：负责对投入工程使用的机具的检查、维护、保养、标识并建立台帐对投入工程使用的原材料、半成品、成品进行（开箱）查验并填写记录，收集合格证、实验报告、材质证明，分类整理好后按规定归档施工人员：严格按规程、施工资料、图纸、作业指导书施工，保证质量、安全，搞好文明施工工程安全文明施工八不准；1、没有安全技术措施不准施工2、不进行技术交底不准施工3、没有危险因素明白卡不准施工4、不开班前会讲解安全注意事项不准施工5、分工不明，任务不清不准施工6、没有安全防护用品、用具及安全警示标志不准施工7、重要施工项目有关领导和安全员不到位不准施工8、施工工具不符合（安规）要求不准施工三 技术措施1、严格加强对现场文明施工、工作流程、工艺质量、合理用料、作业交叉、现场厂原始资料及调试记录等全过程管理2、做好原始记录（施工日志）、技术交底记录、质检及测试记录3、引线及线夹连接处表面应打磨、应连接牢固，引线松紧应合适4、工作负责人应做好技术交底工作，分工应明确，责任要清晰，做到人人各负其责。
四 安全措施1、凡参加安装施工的所有人员，必须学习本施工方案并进行安全措施交底2、各施工小组应根据本施工进度、事先周密地考虑好组织人力、落实任务、施工进度及准备好施工所需的材料、工器具3、开工前工作负责人应按规定办理工作票、安全施工作业票等手续，并在每日开工前开好班前会特别是交代好当天的工作内容、安全措施及注意事项，尤其对辅助工交底清楚工作内容和工作范围、带电部位注意事项及危险点，并做好加强监护（执行安全交代卡制度）4、所有工作人员必须做到四明确：明确工作地点、工作任务、工作目的、现场情况及现场安全措施5、凡进入施工现场应按规定戴好安全帽、高处作业应按规定扣安全带、上下传递物品及工器具应用绳索上下传递，严禁上下抛掷6、应确保现场所有工器具及材料都是合格适用的7、高空作业人员、电焊作业人员等特种作业人员应具备相应资格，否则严禁从事特种作业8、焊割工作：电焊机、切割机等电动设备外壳应可靠接地9、登高作业使用脚手架或梯子时，脚手架应搭牢固并有栏杆，梯子应有防滑措施并有人扶持高空作业人员要衣着灵便，穿胶底鞋，并正确配戴个人防护用具，应系好安全带并扣好安全钩10、施工现场搬运梯子等长物应两人一起放倒搬运。
11、现场施工的所有工作人员严禁将禁带物品（、打火机等）带入工作现场，严禁带酒气、酒意进行工作，所有工作人员应严格遵守《电业安全工作规程》及有关安全工作规定12、每天开工前均应检查现场安全措施是否有变动，是否与工作票相符、是否符合现场实际，严禁擅自改变现场的安全措施13、在工作中特别是严禁移开或越过围栏进行工作14、施工区域应与运行设备区完全用围栏隔离“为一个出入口”15、现场应设置足够的安全警示标志牌（含立式上方设备带电，应保持0.7米安全距离）五 保证质量措施1、施工全过程严格按照电气装置安装工程工艺2、在施工过程中应严格进行中间验收、自检，由现场质检员组织进行各个施工工序验收、不留后患新乡长垣10千伏樊相镇高庙村机井1#台区新建工程工程施工安装、试验记录新乡华源电力集团有限公司编号：新乡华源电力集团有限公司施 工 技 术 交 底 记 录工程名称新乡长垣10千伏樊相镇高庙村机井1#台区新建工程交底级别Ⅲ 级安全交底内容： 一．同杆架设的线路、横担间的垂直距离不应小于下表数值同杆架设线路横担之间的最小垂直距离（m）杆型电压类型 直线杆分支或转角杆10千伏与10千伏0.5300.45/0.60【注】10千伏与1千伏以下1.201.001千伏以下与1千伏以下0.600.30【注】：转角或分支如为单回线，则分支线横担距主干线横担为0.6米 ，如为双回线，则分支线横担距上排主干线横担为0.45米，距下排主干线横担为0.6米二．1～10千伏配电线路与35千伏线路同杆架设时，两线路导线间的垂直距离不应小于2.0m。
1～10千伏配电线路采用绝缘导线时，垂直距离不应小于 3.0m技术交底内容：一．接地网采用搭接焊时，其焊接长度如下：1 镀锌扁钢不小于其宽度的2倍，三面施焊当扁钢宽度不同时，搭接长度以宽的为准）2 敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放3 接地装置的连接应可靠连接前，应清除连接部位的铁锈及其附着物二．导线的固定应牢固，且应符合下列规定：1 直线转角杆：对针式绝缘子，导线应固定在转角外侧的槽内2 直线跨越杆：导线应双固定，导线本体不应在固定处出现角度，副线安装在本线外侧，副线长度为2.5米，呈等腰三角形固定3 裸铝导线在绝缘子或线夹上固定应缠绕铝包带，缠绕长度应超出接触部分30mm铝包带的缠绕方向应与外层线股的绞制方向一致4 1千伏及以下架空电力线路的裸铝导线及绝缘线在蝶式绝缘子上作耐张且采用绑扎方式固定时，绑扎长度应符合如下要求：LGJ-50及以下绑扎长度≥150mm5 绑扎用的绑线，应选用与导线同金属的单股线，其直径不应小于2.0mm 技术负责人交底人接底人计量、测量和试验设备检验台帐工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 施工单位：新乡华源电力集团有限公司序号设 备 名 称规格型号生产厂家编号检 验周 期有 效日 期校准单位校准(检定）结果精 度使用部位领用人工程施工记录工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 日期：2016年10月23日施工负责 人王利辉工作负责 人李正辉安全专责李进记录人娄卫东天气多云转晴温度（℃）20-30施工人员：李华、李大公、娄卫东、李进、段晓东、苗泽辉、胡宝森、吴豪杰、张福志、刘伟安全安排：遵守国家电网公司“安全第一 预防为主”的规定 认真开好班前班后会， 所有施工人员有权拒绝违章指挥，进入施工现场认真做好危险点分析及其控制措施。
工作内容：新建10KV线路 0.362 千米新建12米电杆8基结论：严格遵守施工规程要求施工线 路 杆 塔 明 细 表工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 起止杆号：1#-8# 时间：2016-10-23 线 路 平 面 明细情况项 目 线 路 情 况杆 号接火杆1#2#3#4#5#6#7#8#杆 型 ZZZZZZZZJ图 号1#2#3#4#5#6#7#8#电 杆12m12m12m12m12m12m12m12m横 担L90*8*1500411111111横 担L90*8*1500111111111撑铁砼杆埋深2m2m2m2m2m2m2m2m2m针式瓶P-206333333悬式瓶X-4.56 12 拉线（型号、数量）80镀锌/1 80镀锌/2 80镀锌/1 档距（米） 79.5445241.3363148.629.6跨越物 导线型号JKLYJ,70备 注备注：1、如果线路为两线在照明栏注明；2、电杆注明杆高、稍径，如果是旧杆注明；3、"Z”直线杆、"J"转角杆、"N"耐张杆、"F"分支杆、"D"终端杆；10千伏及以下工程安装记录工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 记录时间：2016-10-26工程概况工程地址 樊相镇高庙村 地形分布平地100%，丘陵 %，河网 %，泥沼 %，山地 %，高山 %土石质普通土100%，坚土%，松砂石%，泥水坑%，水坑%，流砂坑%，干砂坑%10kV线路线路长度：1.434km；导线型号：JKLYJ-70杆塔总数：8基，其中：角钢塔 基,钢管杆 基,混凝土杆8根0.4kV线路线路长度：/；导线型号：杆塔总数：/基，其中：角钢塔 基,钢管杆 基,混凝土杆 /根配电台区台区形式：室内变压器 型号数量：S13-100kVA/1台配电装置： JP柜/户内型号数量：100 kVA/1面配电设备开关型号数量：隔离型号数量：跌落型号数量：避雷器型号数量：接户线及户表部分接户线长度： km；导线型号：电表型号数量：表箱个数： 其中： 位箱 个， 位箱 个， 位箱 个， 位箱 个， 位箱 个序号施工安装内容单 位数 量施工安装时间施工安装人员备注一建筑工程 1线路复测及分坑基82016-10-11冯日新、冯立科、李中路 2电杆坑、拉线坑、铁塔坑挖方及回填m392016-10-12冯日新、冯立科、李中路 3拉线盘安装块12016-10-14冯日新、冯立科、李中路 4混凝土杆组立（整根式12m以内）基82016-10-18 冯日新、冯立科、李中路 5混凝土杆组立（整根式15m及以内）基0 610kV以下横担安装（铁、木横担，单根）组72016-10-20李如光、李如全、朱中秋 710kV以下横担安装（铁、木横担，双根）组22016-10-20李如光、李如全、朱中秋 8拉线制作安装（普通拉线，截面120mm2以内）根12016-10-29李如光、李如全、朱中秋 9钢芯铝绞线架设（截面185mm2以内）m8679.12016-7-1吴豪杰、张福志、胡宝森 建设单位质量监督员： 施工单位质量专责： 施工负责人：导线弧垂测量记录工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 记录时间：2016-10-26线路名称耐张段导线型号同温度时设计弧垂（米）观测档实测导线弧垂（米）测量方法结论测量人两侧杆塔号代表档距（米）两侧杆塔号观测档距（米）ABCN10千伏樊相镇高庙村机井1#台区 1#-2#41.11JKLYJ-700.3569#-70#78.50.340.340.340.34测高杆合格娄卫东10千伏樊相镇高庙村机井1#台区2#-3#53.25JKLYJ-700.3581#-82#72.50.340.340.340.34测高杆合格娄卫东10千伏樊相镇高庙村机井1#台区3#-4#54.25JKLYJ-700.3584#-85#96.30.340.340.340.34测高杆合格娄卫东10千伏樊相镇高庙村机井1#台区4#-5#46.42JKLYJ-700.3592#-93#77.50.340.340.340.34测高杆合格娄卫东10千伏樊相镇高庙村机井1#台区5#-6#60.57JKLYJ-700.35114#-115#68.10.340.340.340.34测高杆合格娄卫东10千伏樊相镇高庙村机井1#台区6#-7#49.61JKLYJ-700.35128#-129#71.90.340.340.340.34测高杆合格娄卫东10千伏樊相镇高庙村机井1#台区7#-8#36.88JKLYJ-700.35150#-151#980.340.340.340.34测高杆合格娄卫东建设单位质量监督员： 施工单位质量专责： 施工负责人：交叉跨越测量记录工程名称：10kV大工线改造 记录时间：2016-11-26测量日期交叉杆号（号-号）档距（米）被交叉跨越物名称交叉点垂直距离（米）测量时温度℃换算至最高温度时垂直距离（米）允许垂直距离测量方法结论测量人 建设单位质量监督员： 施工单位质量专责： 施工负责人：电杆、三盘隐蔽工程记录工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 记录时间：2016-10-28序号杆号土质杆高（米）电杆埋深（米）底盘埋设卡盘埋设拉线盘埋设结论施工负责人验收人备注规格埋深（米）规格埋深（米）规格埋深（米）11#混合122800×8002.2200×10001合格王利辉刘印堂22#混合122800×8002.2200×10001合格王利辉刘印堂33#混合122800×8002.2200×10001合格王利辉刘印堂44#混合122800×8002.2200×10001合格王利辉刘印堂55#混合122800×8002.2200×10001合格王利辉刘印堂66#混合122800×8002.2200×10001400×8002合格王利辉刘印堂77#混合122800×8002.2200×10001合格王利辉刘印堂88#混合122800×8002.2200×10001400×8001合格王利辉刘印堂建设单位质量监督员： 施工单位质量专责： 施工负责人：电杆组立及拉线安装质量检验及评定记录工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 记录时间：2016-10-28工序检验项目性质质量标准检验方法及器具自检结果抽检结果线材绞线外观主要无松股、交叉及破损或变形；绝缘线端部应有密封措施观察检查优良 型号及规格主要按设计规定对照图纸检查优良 金具钢铁制品主要热浸镀锌件观察检查优良 镀锌层检查 完好优良 型号及规格 按设计规定对照图纸检查优良 紧固件镀锌层检查主要完好观察检查优良 规格主要按设计规定对照图纸检查优良 绝缘子铁件外观 镀锌层完好观察检查优良 瓷表面检查 瓷釉光滑清洁，无裂纹、缺釉、斑点、烧痕气泡及碰损优良 鉄瓷胶合连接 填料饱满，紧密无松动观察及扳动检查优良 型号及规格主要按设计规定对照图纸检查优良 绝缘检查主要绝缘良好检查试验记录优良 钢管杆规格 按设计规定，符合DLT 5130-2001要求对照图纸检查 外观检查 主杆及附件热浸镀锌防腐，表面防护层完好观察检查 杆身平直度 不大于0.1%杆长拉线检查 混凝土电杆规格主要按设计规定对照图纸检查优良 外观检查 表面光洁，壁厚均匀，无露筋、跑浆；无纵、横裂纹用尺检查优良 杆身平直度 不大于0.1%杆长拉线检查优良 横担用料规格主要按设计规定对照图纸检查优良 长度误差 ±5mm用尺检查优良 安装孔距误差 ±2mm优良 防腐方法主要热浸镀锌，镀锌层完好观察检查优良 杆基定位直线杆顺线路方向位移 不大于设计档距的3%优良优良 横线路方向位移 ≤50mm 转角杆、分支杆位移 ≤50mm优良 电杆基础及底盘表面水平度 水平用水平尺检查 双杆两底盘中心根开误差 ≤±30mm 两杆坑深度 一致 电杆坑深允许误差主要≤＋100mm，－50mm用尺检查优良优良混凝土电杆连接混凝土杆用的钢圈焊接 牢固、可靠 焊接后整杆弯曲度 不大于0.2%杆长 立杆直线杆横向位移 ≤50mm优良 倾斜度主要不大于1/2杆梢直径优良 转角杆倾斜度向内角 不允许 合格合格 向外角 顶端位移不大于杆梢直径 终端杆倾斜度向承力侧 不允许 向拉线侧（预偏值） 不大于杆梢直径 同基双杆直线杆位移 ≤50mm 转角杆横、顺向位移 ≤50mm 迈步 ≤30mm 根开 ≤±30mm 立杆钢管杆杆顶最大挠度直线型直线杆 直线转角杆 转角和终端杆 不大于杆身高度的15‰ 横担安装横担安装位置直线杆 受电侧合格合格 分支杆、90°转角及终端杆 拉线侧 端部上下歪斜 ≤20mm用水准仪检查合格 端部左右扭斜主要合格 多层横担间距 按GB 50193-1992规定用尺检查合格 瓷横担绝缘子安装垂直安装顶端顺线路倾斜 ≤10mm 水平安装顶端顺线路歪斜 顶端上下歪斜 全瓷式横担绝缘子固定处软垫 齐全、完好观察检查 连接螺栓螺栓连接主要紧固用扳手检查优良 紧固后螺杆露扣 2扣-5扣（双螺母可平扣）观察检查优良 接地电杆及构架接地 按设计规定对照图纸检查优良 普通拉线装设位置 按设计规定对照图纸检查优良 拉线与地平面夹角与设计值误差直线地段主要≤3°优良优良 特殊地段按设计规定 拉线盘埋设深度及方向主要按设计规定对照图纸检查优良 拉线柱拉线拉线柱埋设深度 不小于1/6拉线长度用尺测量优良 拉线柱向张力反方向倾斜度 10°- 20°优良 坠线与拉线柱夹角 ≥30mm优良优良优良 上端固定点与柱顶端距离 250mm 镀锌铁线最小缠绕长度 按规范规定 固定连接线夹可调丝扣位置 居中间优良 螺杆封固主要紧固优良 绑扎绑扎的镀锌铁线直径 ≥3.2mm优良优良 缠绕长度及方法 按GB 50193-1992规定 其他镀锌合股拉线股数 ≥3股优良优良优良 单股直径 ≥4mm 外观主要绞合均匀，无抽筋现象 同杆各拉线张力 大小适度，均匀扳动检查 拉线绝缘子装设位置主要断线时对地距离不小于2.5m用尺检查合格 顶（撑）杆安装顶杆底部埋深 ≥0.5mm 与主杆间夹角设计值误差 ≤±5° 与主杆连接 紧密、牢固 跳线连板及并沟线夹连接 平整光滑观察检查优良 开口销及弹簧销 齐全并开口观察检查合格 跳线制作 符合《规范》要求，曲线平滑美观，无歪扭观察检查合格 铝包带缠绕 符合《规范》要求，统一美观观察检查合格 瓷瓶大口销子、螺栓及弹簧销穿入方向 符合《规范》要求，穿向一致，整齐美观观察检查合格 回填土 无沉陷，防沉层整齐观察检查优良 评定结论主要项目 20 个，优良 17 个；一般项目 38 个，优良 28 个。
优良率 77.5 %结论合格建设单位质量监督员： 施工单位质量专责： 施工负责人：导线架设质量检验及评定记录工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 记录时间：2016-11-3工序检验项目性质质量标准检验方法及器具自检结果抽检结果导线检查局部磨损截面主要≤5%导电部分截面积观察及计算优良 钢芯主要无折断观察检查优良 修补及修补后外观 按GB 50193-1992规定 连接头检查压口尺寸及数量 按GB 50193-1992规定观察及计算 接头两端外形 无灯笼、抽筋现象观察检查 接头两端露出导线长度 ≥20mm用尺检查 接续管弯曲度 不大于2%管长 接续管表面外观 无裂纹观察检查 导线连接与紧固档距内每相允许接头数 按GB 50193-1992规定按规范规定 接头与固定点距离 按GB 50193-1992规定用尺检查 接头两侧（档距内）导线金属种类 相同观察检查 导线规格 一致 导线绞向 导线弧垂误差 ±5%用尺检查 导线连接水平排列的10kV及以下导线弧垂各相误差 ≤50mm用尺检查优良 导线固定直线转角杆 在针式绝缘子转角外侧脖颈上观察检查合格 直线越跨杆边相 在外侧绝缘子上优良 中相 在右侧绝缘子上（面向电源侧）优良 绑扎后外形 平直无硬弯、折角观察检查优良 裸铝导线与绝缘子及线夹接触部分防护措施主要包绕铝带合格 铝带包绕长度 超出接触段30mm合格 10kV及以下导线作耐张时绑扎长度导线≤50mm2 ≥150mm用尺检查优良 导线≤70mm2 ≥200mm 引线连接异种金属导线连接 有过渡金具观察检查优良 10kV及以下同种金属导线绑扎长度导线≤35mm2及以下 ≥150mm用尺检查 导线≤50mm2主要≥200mm优良 导线≤70mm2 ≥250mm 并沟线夹线夹数量主要≥2个观察检查优良 绑扎用线材料 与导线材料相同的单股线观察检查优良 线径 ≥2mm优良 固定 牢固用扳手检查优良 过引线及引下线安全距离相间1kV-10kV ≥300mm用尺检查优良 1kV以下 ≥150mm优良 电杆构件拉件1kV-10kV ≥200mm优良 1kV以下 ≥100mm优良 其他1kV-10kV线路同相或相邻相间距 ≥300mm用尺检查优良 1kV以下线路同相或相邻相间距 ≥150mm优良 导线对地及交叉跨越距离主要按设计规定对照图纸检查优良 接地中性线重复接地主要按设计规定合格 评定结论主要项目 7 个，优良 5 个；一般项目 17 个，优良 15 个。
优良率 83.3 %结论优良建设单位质量监督员： 施工单位质量专责： 施工负责人：线路绝缘电阻测试记录工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 工程编号：XX-YY-2014009单位：MΩ测试日期线路电压等级仪表型号相 间相对零相对地零对地结论A-BB-CC-AA-NB-NC-NA-EB-EC-EN-E11.110kVZC-8250025002500250025002500合格天气状况：晴 试验人： 审核人：线路相序图工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 工程编号：XX-YY-2014009北本工程接入系统点相序图：运行管理单位长垣县电业局施工单位新乡华源电力集团有限公司制 图 人核 相 日 期 长垣县“井井通电”2016年第一批工程新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 竣工报告新乡华源电力集团有限公司长垣县“井井通电”2016年第一批工程自验评分表工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 工程编号：XX-YY-2014009项目序号验收检查内容标准分评分标准扣分扣分原因实得分 综 合 资 料 部 分 140 分1工程设计资料50分初步设计文件、施工设计文件、设计变更通知单，不完备酌情扣分无502施工图预算5分无施工图预算书扣5分，不完备酌情扣分无53设备（主要材料）出厂技术资料10分无合格证、说明书、出厂试验报告等技术资料，每缺一项扣5分，不完备酌情扣分无104开工报告5分无开工报告扣5分，不完备酌情扣分 无 55施工方案10分无方案扣10分，内容不完备酌情扣分 无 106工程施工安装、质量控制相关记录20分安装技术记录、隐蔽工程记录、质量控制相关记录等缺一项扣15分，每项内容不完备酌情扣分 无 207工程试验报告及测试记录20分配电变压器、断路器、避雷器、绝缘电阻、接地电阻等试验记录，缺一项扣5分 无 208竣工资料15分自验评分表、自查报告书、竣工报告、验收申请、工程缺陷和异常情况整改报告，每缺一项扣2分，每项内容不完备酌情扣分 无 159工程结算书5分无工程结算书扣5分，不完备酌情扣分 无 5分数小计140分本考核项考核得分 无140长垣县“井井通电”2016年第一批工程自验评分表工程名称：新乡长垣10千伏樊相镇高庙村机井1#台区新建工程 工程编号：XX-YY-2014009项目序号验收检查内容标准分评分标准扣分扣分原因实得分1典型设计执行10分未按国网公司、省公司典型设计执行，酌情扣分无10 10 千伏 线 路 部 分 110 分2主材料15分电杆、导线、标准金具、拉线瓷件一处不合格扣5分 无153标志10分线路名称、标号、特殊地段安全标志每缺一处扣2分 无104组立15分杆坑回填、内外角误差、横担装配一处不合格扣2分 无155拉线10分拉线埋深、角度、制作工艺、接线绝缘子一处不合格扣2 分 无106导线15分导线弧垂、相距、线径、接头、引流线等不符合技术要求，一处不合格扣5 分 无157交叉跨越与对地距离10分跨越角度、垂直距离、对地距离符合规程要求，一处不合格扣5分 无108档距5分档距排列符合要求，一处不合格扣1分 无59通道10分通道满足要求，一处不合格扣2 分 无1010综合外观10分按工艺水平高低酌情扣分 无10分数小计110分本考核项考核得分 110新乡长垣10千伏樊相镇高庙村机井1#台区新建工程建设施工单位自查报告书自查单位：新乡华源电力集团有限公司工程名称10千伏樊相镇高庙村机井1#台区工程性质新建工程地址樊相镇高庙村施工负责人王利辉施工单位新乡华源电力集团有限公司工程编号XX-YY-2014009工程概算 11.32 万元设计单位新乡华源电力集团有限公司开工日期2016.10.21竣工日期2016.11.6初验人员王利辉、薛惠军、刘印堂工程概况10千伏线路新建长度（米）0.362导线型号JKLYJ-70杆塔基数8基改造长度（米）/导线型号/杆塔基数/基台区及建设性质工程性质/台区形式/配变型号/千伏安新建面积（平方米）/配电装置1、综合配电箱（柜） 2、√室内配电柜0.4千伏线路新建长度（米）/导线型号/杆塔基数/基改造长度（米）/导线型号/杆塔基数/ 基接户线及户表部分接户线长度（米）／接户线型号电能表只数（只）／电能表型号表箱个数（个）／其中： 位箱 个， 位箱 个， 位箱 个， 位箱 个， 位箱 个。
自验鉴定情况综合资料得分1000.4千伏线路得分 接户线得分10千伏线路得分100台区得分最终得分100施工单位自查结论： 施工单位负责人：签字签章： 2016年11月6日运行管理部门意见：签字签章：2016年11月6日工程竣工报告长垣县电业局：我单位承包的新乡长垣10千伏樊相镇高庙村机井1#台区新建工程，其中：10千伏线路工程：线路长度0.362千米、导线型号JKLYJ-70，工程概算11.32万元；整个工程自2016年10月21日开工，于2016年11月6日结束，历时17天，根据规划设计方案和有关标准，自查合格，已具备试运行条件 施工单位负责人签字： 施工单位（盖章）2016年11月6日 新乡长垣10千伏樊相镇高庙村机井1#台区新建工程验收申请长垣县电业局：新乡长垣10千伏樊相镇高庙村机井1#台区新。
