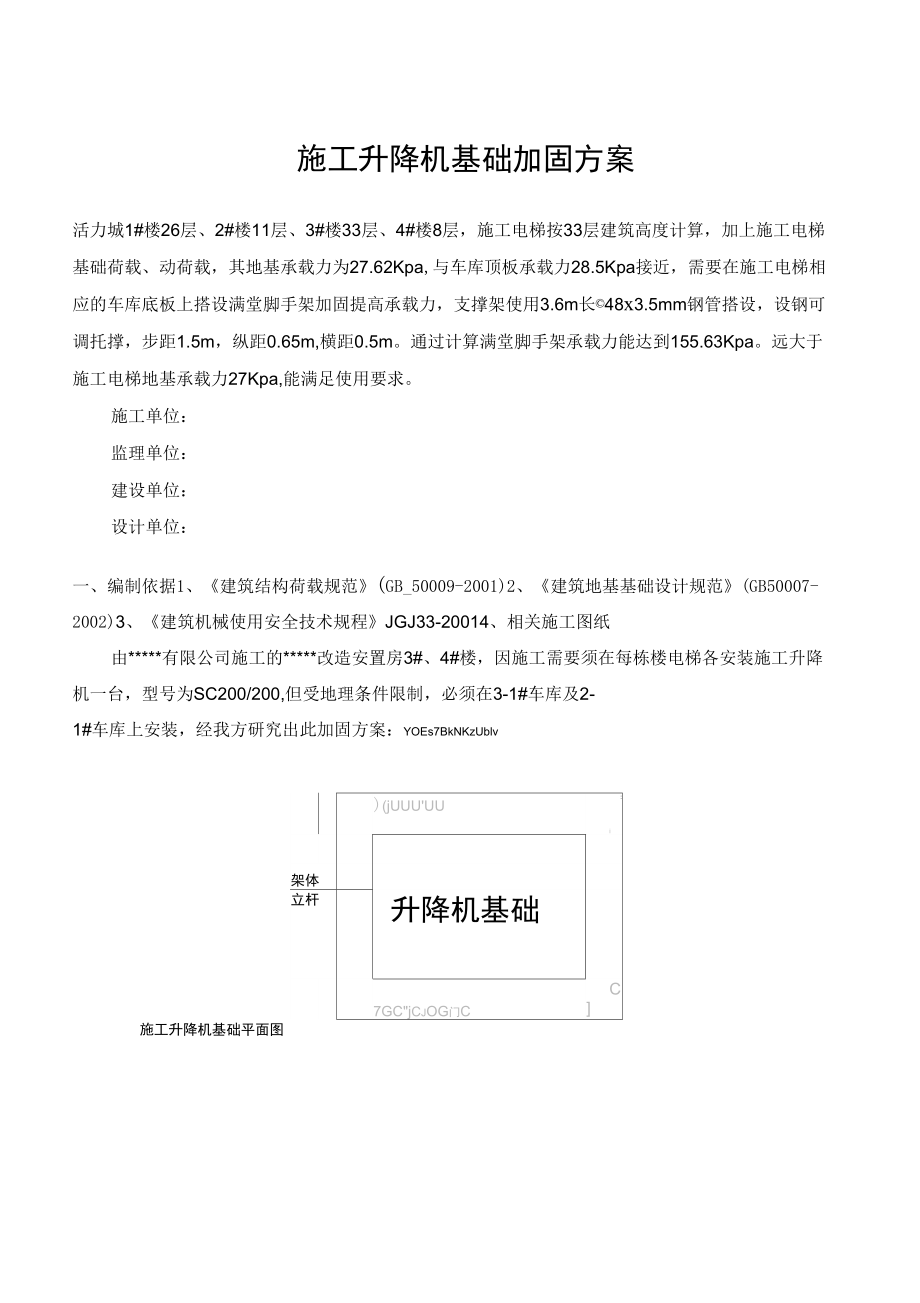

施工升降机基础加固方案活力城1#楼26层、2#楼11层、3#楼33层、4#楼8层，施工电梯按33层建筑高度计算，加上施工电梯基础荷载、动荷载，其地基承载力为27.62Kpa,与车库顶板承载力28.5Kpa接近，需要在施工电梯相应的车库底板上搭设满堂脚手架加固提高承载力，支撑架使用3.6m长©48x3.5mm钢管搭设，设钢可调托撑，步距1.5m，纵距0.65m,横距0.5m通过计算满堂脚手架承载力能达到155.63Kpa远大于施工电梯地基承载力27Kpa,能满足使用要求施工单位：监理单位：建设单位：设计单位：一、编制依据1、《建筑结构荷载规范》(GB_50009-2001)2、《建筑地基基础设计规范》(GB50007-2002)3、《建筑机械使用安全技术规程》JGJ33-20014、相关施工图纸由*****有限公司施工的*****改造安置房3#、4#楼，因施工需要须在每栋楼电梯各安装施工升降机一台，型号为SC200/200,但受地理条件限制，必须在3-1#车库及2-1#车库上安装，经我方研究出此加固方案：YOEs7BkNKzUblv)(jUUU'UU:i架体立杆升降机基础7GC"jCjOG门CC]G施工升降机基础平面图车库顶板施工升降机基础立面图该方案当否，请设计审核。
附设计计算书）计算基本参数：1.1 施工升降机基本参数：施工升降机型号：SC200/200;架设总高度：87m整机自重：20T（H=150m额定载重量：2000X2=4000Kg1.2 荷载参数：活荷载：2.5kN/m2;1.3 钢管搭设参数：钢管类型：①48X3.0;钢管纵距：800mm；吊笼形式：双吊笼；标准节长度：1.5m；标准节质量：140Kg/节钢管横距：800mm；钢管步距：1500mm；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度：0.2m；升降机总自重计算:根据山东大汉SC200/200施工升降机使用说明书（特种设备制造许可证编号：TS2437030-2013）,施工升降机性能参数整机自重20T（H=150mt92HiVMAMcdjSr升降机自重：20000-140X(100-58)=14120Kg额定载重量：2000X2=4000Kg施工升降机总自重：G=14120+4000=18120Kg=181.2KN三、基础承载P计算：考虑动载、自重误差及风载对基础的影响，取系数n=2基础承载P=GX2=181.2X2=362.4KN施工升降机基础由山东大汉单独设计计算。
四、满堂钢管顶架立柱验算4.1计算方式一：设梁板下①48X3.0mm钢冈管@800mXi800mm支模未拆除)支承上部施工升降机荷重，混凝土结构自重由结构自身承担，贝U：krp2QnvpK50sdj施工升降机1.2XP/5.7X3.8=1.2X362.4/21.7=20.4kN/m2a1l1PDGvIH7K6L假定活荷载1.4X2.5=3.5kN/m2总荷载：3.5+20.4=23.9kN/m2假定以0.8X0.8为一个立杆计算单元：23.9X0.8X0.8=15.3KN冈管支设步距为1500mmh/la=1500/800=1.875h/lb=1500/800=1.875经查表，卩的取值为：1.325计算长度：L01=kX^xh=1.155X1.325X1.5=2.296mL02=h+2a=1.5+2X0.2=1.9m取：L0=2.296m入=L0/i=2295.562/15.9=144由此得：©=0.332[N]=©XAXf=0.332X424.115mmX210N/mm2=29.569kN>15.3KN满足要求jIuSkTriIoExmR4.2计算方式二：1)模板支架立杆计算：520页©48X3.0钢管立柱的连接方式为扣件对接，查《建筑施工手册》第四版缩印本第表8-76，当横杆步距L=1500mm寸，立柱允许荷载］N］值为26.8KN。
LW3BQoUTixvh4i钢管根数：(5.7X3.8)/(0.8X0.8)=34根每根钢管承受的荷载N=P/34=23.9X5.7X3.8/34=15.2KNV［N］=26.8KN,满足要求qXlWlapGDME1mq立柱允许荷载［N］值(KN)横杆步距L(mm)©48X3.0钢管©48X3.5钢管对接搭接对接搭接100031.712.235.713.9125029.211.633.113.0150026.811.030.312.4180024.010.227.211.62)立杆的稳定性计算:(T=N/(©A)<[f]其中N----©—立杆的轴心压力设计值(kN):N=15.2kN;-轴心受压立杆的稳定系数，由长细比Lo/i查表得到；计算立杆的截面回转半径(cm):i=1.59cm;A——W——立杆净截面面积(cm):A=4.24cm;立杆净截面模量(抵抗矩)(cm):W=4.49cm；CT---——钢管立杆受压应力计算值(N/mm);[f]----L0—钢管立杆抗压强度设计值：［f］=205N/mm;-计算长度(m);根据《扣件式规范》，立杆计算长度Lo有两个计算公式L0=kuh和Lo=h+2a,为安全计，取二者间的大值XnG9C7。
6RefAYc即经查表，卩的取值为：1.325计算长度：L01=kX^xh=1.155X1.325X1.5=2.296mL02=h+2a=1.5+2X0.2=1.9m取：L0=2.296mk----计算长度附加系数，取1.155;----考虑脚手架整体稳定因素的单杆计算长度系数，取1.325;立杆上端伸出顶层横杆中心线至模板支撑点的长度；a=0.6m；Lo/i=2296/15.9=144.4;由长细比Io/i的结果查表得到轴心受压立杆的稳定系数©=0.332;钢管立杆受压应力计算值；c=15200/（0.332X424）=108.0N/mm;立杆稳定性计算（T=108.0N/mm2小于钢管立杆抗压强度设计值[f]=205N/mm2，满足要求！HQvcctlOy6Sjaq设计单位监理单位施工单位负责人（签字）:负责人（签字）:负责人（签字）:。
