汇佳彩电主板安装资料

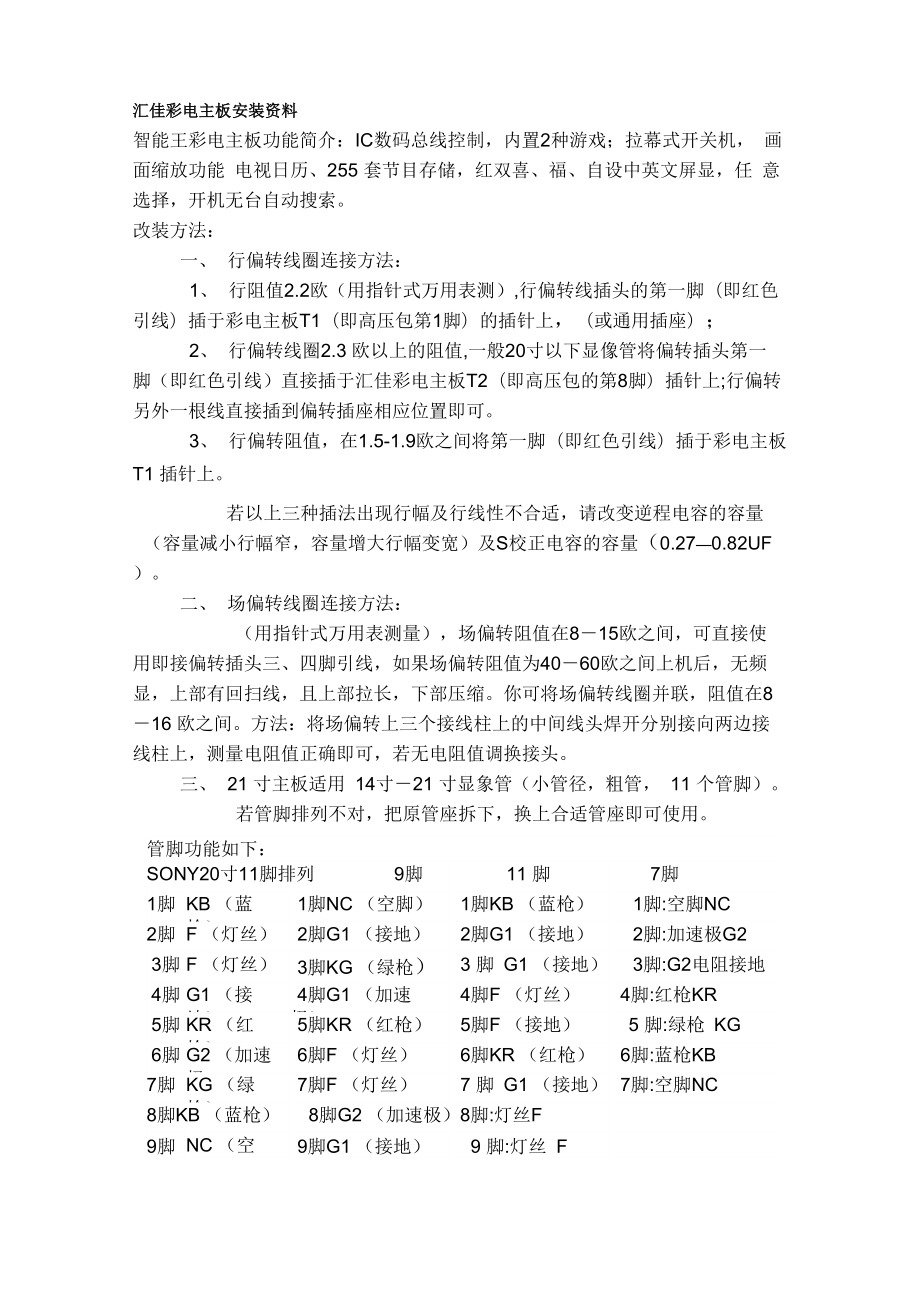

汇佳彩电主板安装资料智能王彩电主板功能简介：IC数码总线控制，内置2种游戏；拉幕式开关机， 画面缩放功能 电视日历、255 套节目存储，红双喜、福、自设中英文屏显，任 意选择，开机无台自动搜索改装方法：一、 行偏转线圈连接方法：1、 行阻值2.2欧（用指针式万用表测）,行偏转线插头的第一脚（即红色引线）插于彩电主板T1（即高压包第1脚）的插针上，（或通用插座）；2、 行偏转线圈2.3 欧以上的阻值,一般20寸以下显像管将偏转插头第一 脚（即红色引线）直接插于汇佳彩电主板T2（即高压包的第8脚）插针上;行偏转 另外一根线直接插到偏转插座相应位置即可3、 行偏转阻值，在1.5-1.9欧之间将第一脚（即红色引线）插于彩电主板T1 插针上若以上三种插法出现行幅及行线性不合适，请改变逆程电容的容量（容量减小行幅窄，容量增大行幅变宽）及S校正电容的容量（0.27—0.82UF）二、 场偏转线圈连接方法：（用指针式万用表测量），场偏转阻值在8－15欧之间，可直接使 用即接偏转插头三、四脚引线，如果场偏转阻值为40－60欧之间上机后，无频 显，上部有回扫线，且上部拉长，下部压缩你可将场偏转线圈并联，阻值在8 －16 欧之间。

方法：将场偏转上三个接线柱上的中间线头焊开分别接向两边接 线柱上，测量电阻值正确即可，若无电阻值调换接头三、 21 寸主板适用 14寸－21 寸显象管（小管径，粗管， 11 个管脚）若管脚排列不对，把原管座拆下，换上合适管座即可使用管脚功能如下：SONY20寸11脚排列 9脚11 脚7脚1脚KB （蓝枪）1脚NC （空脚）1脚KB （蓝枪）1脚:空脚NC2脚F （灯丝）2脚G1 （接地）2脚G1 （接地）2脚:加速极G23脚F （灯丝）3脚KG （绿枪）3 脚 G1 （接地）3脚:G2电阻接地4脚G1 （接地）4脚G1 （加速极）4脚F （灯丝）4脚:红枪KR5脚KR （红枪）5脚KR （红枪）5脚F （接地）5 脚:绿枪 KG6脚G2 （加速极6脚F （灯丝）6脚KR （红枪）6脚:蓝枪KB7脚KG （绿枪）7脚F （灯丝）7 脚 G1 （接地）7脚:空脚NC8脚KB （蓝枪）8脚G2 （加速极）8脚:灯丝F9脚NC （空脚）9脚G1 （接地）9 脚:灯丝 F10脚KG （绿枪）11脚G1 （接地）10脚:空脚NC11 脚:地线 GND四、索尼的显像管最好用原视放板，把原红，绿，蓝三枪的电阻去掉不要。

用连线接到相应的位置红，绿，蓝三枪上，加速极线还接加速极，聚焦线还接到 管座的聚焦极上（若聚焦不好请加降压电位器，阻值在110M左右） LC863328A TH50J1 电脑块引脚 序号标号功能电压V对地阻值（KQ） 黑笔接地红笔地1SURROUND 环绕控制 *0834250/60场频50/60输出*08343ALAPAA 未用*07.9344WOOF VOL 重低音量调整*07.7255V0L-L左声道音量PWM输出08406VOL-R 右声道音量 PWM 输出 08387POWER POWERON/OFF 控制信号输出 07.810.88VT 调谐用 14Bit PWM 输出 3.8V 7.9329GND 地00010XTAL1CPU 晶振端口0940 11XTAL2 CPU 晶振端口 2.2938 12 VDD 供电端+5V 4.955.39.6 13KEY IN控制键电压输入0710.4 14AFT INAFT 信号输入 2.54.614 15SECAM 西欧制式彩色检测* 4.57.835 16NC 空脚 4.57.63017RESETCPU 复位端口 55518FILT OSD 字符滤波 2.682419NC 空脚 4.88.42520V-SYNC 场脉冲输入 4.67.52421H-SYNC 行脉冲输入 3.957.42522OSD R OUT 红字符输出无屏显时电压08.52023OSD G OUT绿字符输出08.52024OSD B OUT 蓝字符输出 06.57.925BLANK OSD 消隐信号输出 06.4726NC 空脚 08.8427SDAO 存储块数据线 4.5834 28SCLO 存储块时钟线 4.68.134 29SDAI IC 数据线 4.188.133 30SCLIIC 时钟线 4.188.133 31ENABLE 自动调试端*4.75824 32S-VHSS-VIDEO 检测低电平有效4.57.634 33SD 复合同步脉冲输入3.37.514 34IR 遥控信号输入端 0.34.57.838 35SIF4.5M 伴音吸收选择*0.97.813.5 36WOOF ON/OFF 重低音开关07.513.5 37MUTE 静音控制 0411 38AV2AV 选择控制 20411 39AV1AV 选择控制1 0411 40ENGLISH 英文选通* 0135 41BAND2 波段选择 1.6714 42BAND1 波段选择 1.6714注:测量机型为汇佳 21 英寸彩电主板,以上电压值在有信号状态下用 X10V 档测得;在路电阻值RX1K档测得.以上数值均采用 MF47-A 型万用表测量. 以上数据因万用表不同有偏差 *表示未 用LA76810 小信号处理集成块引脚序号标号功能电压值(V )对地阻值(KQ) 黑笔接地红笔接地1AUDIO 伴音输出 2.1910102FM OUT伴音调频解调2.2011133PIF AGC 中放 AGC 滤波 2.2011.813.94RF AGC OUT 高放 AGC 输出 3.711.2325PIF IN 中频输入 2.6511.2126PIF IN 中频输入 2.6511.2127IF GND 中频电路地0008VCC(VIF)图像中频供电4.90.50.29FM FIL调频解调滤波1.70121410AFT OUTAFT 信号输出 4.558.513.511BUS DATA 总线数据线4.273412BUS COLCK 总线时钟线 4.1763413ABL 自动亮度限制输入2.01814R IN 字符红信号输入 0.0251112.815G IN 字符绿信号输入 0.02511.512.816B IN 字符蓝信号输入 0.023.42.817BL IN 字符消隐信号输入 0.444.418VCC(RGB)RGB 电路供电 7.90.840019R OUT 红信号输出 2.811.11020G OUT 绿信号输出 2.511.11021B OUT 蓝信号输出 2.611.11022SYNC 同步信号输出 0.28.21323V OUT 场激励信号输出1.91111.524V RAMP ALC FIL 场信号形成滤波 1.31213.225VCC(H/D) 行场激励信号电路供电 50.80.426AFC FILAFC 滤波 2.451213.527H.OUT 行激励信号输出0.52.92.228FBP IN反馈脉冲输入1.111.512.229I REF行振荡参考输入1.65.55K30CLOCK OUT行振荡信号输出* 0.18.414K311 HDL VCC1 行延迟线供电 4.00.848321 HDL VCC OUT 1行延迟线自举升压6.050.79s33GND1 行延迟/行电路地 00034SECAM B-Y INSECAM 蓝色差输入 2.211.51235SECAM R-Y INSECAM 红色差输入 2.211.51236C AFC2 FIL 彩色 AFC2 滤波 3.712.513.237FSC OUTSECAM 制使用1.11.49.538XTAL 晶振 2.7512.313.239C AFC1 FIL 彩色 AFC1 滤波 2.951213.940SELECT V.OUT视频信号选择输出2.21212.141GND(V/C/D)地 00042EXT V.IN外部视频信号输入2.512.314.543VCC(V/C/D)供电 4.90.550.244INT V.IN内部视频信号输入2.61213.645BLACK STR黑电平延伸滤波1.81213.846VIDEO OUT视频信号输出2.121.547APC FIL38MHZ 解调 APC 滤波 0.812.213.248VCO COIL 中频解调中周4.01.20.749VCO COIL 中频解调中周4.01.10.850VCO FIL压控振荡器滤波2.2512.51351EXT AUDIO 外部音频信号输入 1.611.510.252SIF OUT 伴音中频输出 1.811.514.753SIF APC FIL 伴音解调 APC 滤波 2.01213.254SIF IN伴音中频输入3.012.513.9注:测量机型为汇佳21英寸彩电主板，以上电压值在有信号状态下用X10V 档测得;在路电阻值RX1K档测得.以上数值均采用MF47-A型万用表测量.以上数据因万用表不同有偏差*表示未 用ATMEL24C08 存储块引脚序号标号功能电压值V对地阻值KQ 黑笔接地红笔接地1A0 地址线 00002A1 地址线 10003A2 地址线 20004A3 接地 0005SDA 数据线 4.585.4306SCL 时钟线 4.588307TEST 写保护 0008VCC供电电压559.2LA7840 场输出集成块引脚序号标号功能电压值V对地阻值KQ 黑笔接地 红笔接地1GND 接地 0002V. OUT 场输出 15.20.340.353STAGE VCC2 泵电源供电 26.57.584NON INV.INPUT 场反馈输入 2.552.32.35INV IN场锯齿波输入2.68.49.66VCC 场供电压 26.57.6207PUNP UP 泵电源输出 1.159.341AN5265 伴音集成块引脚序号标号功能电压值V对地阻值KQ黑笔接地 红笔接地1VCC1 前置供电 9712.52IN 音频输入 3.610133MUTE 静音 06.86.84VOL 音量控制 6.87.37.55FIL TER 退耦滤波 8.699.56F.B 负反馈 99.8117GND 地线 0008OUT 音频输出 9.28.5229VCC2 功放供电 19511注:测量机型为汇佳21英寸彩电主板，以上电压值在有信号状态下用X10V档测 得;在路电阻值RX1K档测得.以上数值均采用MF47-A型万用表测量.以上数据因万用表不同有偏差*表示未 用汇佳第二代工厂调试说明 TMP87K38N—3H51一、 祯幅调节开电源选好任意一个电台，按主面板“音量—”（不要按遥控器音量—）音 量减小到最小时不要放手，同时再按遥控器上面“频显”键，频幕上出现“RCUT” 时，再按遥控器上节目键，或主板“节目+/-”选择，屏幕上变为“HIT”时，按“音量+” 或“音量-”使祯幅正常为止。

二、 暗平衡，亮平衡调整：采用同上方法，屏幕出现“RCUT”时即为红暗平衡调整，按“音量+”或“音量 ―”来完成转换节目键出现“GCUT”为绿暗平衡调节，详情参照“工厂调试项目 参数记录表”三、 场线性、高AGC、副亮度……调节：采用同上方法：屏幕上出现“RCUT”时，再按“频显”键，屏幕右上角显示 当前电视节目位置号时，按 住主面板“音量一”键不动，再按遥控器“频显键”，使屏幕右上角显示“D”字母时表示你已进入工厂状态第二套调试项 目然后再按遥控器上“节目P”键选择你所调的项目内容，请参照“工厂调试项目 参数记录表”按“因量+”或“音量--”来完成四、 其他功能：请仔细阅读“工厂调试项目参数记录表”本主板出厂调试21”以彩虹21”54X503Y22-DC01 为基准， 25”以彩虹 25”为基准调试，一般不需要再调五、 屏幕左、右两边拉幕不满，请调“CUR CEN”数据六、 退出调试状态：关掉电源，然后再开机即可退出调试状态工厂调试项目参数记录表机型TD18显象管东芝21”彩虹54SX503Y22-DC01日期2000年11月5日 项目 数据 内容 项目数据 内容RCUT20 红暗平衡 VLIN0F50HZ 场线性GCUT20绿暗平衡VSC 08场S校正BCUT20蓝暗平衡VLIS FE50/60HZ场线性GDRV40绿亮平衡HITO1916： 9设定BDRV40蓝亮平衡HIT100CNTX3F对比度最大值CURCEN09拉幕开关机中心值BRTC48 亮度中间值 SBY08SECAMB--YCOLC40N 制色度中间值 SRY08SECAMB--YTNTC40色调中间值RAGC 19高放AGCCOLP 20P制色度中间值AFT40中频VCDCOLS40S制色度中间值HAFC00AFC增益SCNTOB副对比度V2525音量25%CNTC35副对比度中间值V5050音量50%CNTN00畐U对比度最小值BRTS00畐U亮度BRTX 35 副亮度最大值 VM234 (CTS—763A)BRTN 30副亮度最小值MODOOO模式数据0COLX 35副色度最大值MOD162模式数据1COLN00副色度最小值MOD234模式数据2TNTX 28副色调最大值SELF00自检TNTN28畐U色调最小值SELFVOC 80自检VCOST325TV—3.58 清晰度 SELFAGC 20 自检 AGCSV325AV—3.58清晰度SELFBRTC75自检亮度中间值ST420AV—4.43清晰度SELFCNTC 23自检对比度中间值SV425AV—4.43清晰度SELFTNTC00自检色度中间值SHPX35清晰度最大值SELFCOL20自检色度中间值SHPN 35清晰度最小值 自动识别制式TXCX 35屏幕对比最大值OSD 07屏显宽度调整RGCN25屏幕对比最小值OPTC7选项VM0OEVCD 数据 0VM100VCD 数据 1HPOS 0D50HZ 行中心VP500450HZ 场中心HIT2E50HZ 场幅HPS0350/60HZ 行中心VP600160HZ 场中心HITS0050/60HZ 场幅CPU LC863328 工厂调试说明 《红双喜》《1 》进入方法：先按一次遥控器“召回键”，然后按主面板上“音量减”不放手同时 按遥控器“召回”键，即可进入FACTORY“工厂状态”，再重复上述过程可进入B / W BALANCE“黑白平衡”调试，再重复一次可进入ADJUAST MENU 0“调试状 态”，再重复一次可退出工厂调试。

《2》厂标设置：同上方法屏幕显示FACTORY时，按遥控器“音量”到00时不 放手同时按遥控器“节目一”可进行厂标设置，遥控器“左右”方位键可选择每个字 的显示内容：按记忆键可转换下一个字；按“下上”方位键选择以下内容按“召回” 键可退出厂标设置LOGO1《XI喜》《FU福》ON开/OFF关（自设厂标开/关）第一行字显示 开/关SIZE2X4第一行字体大小H.POS第一行字左右位置COLOR RED第一行字颜色V.POS第一行 字上下位置 <69>LOGO2 ON/OFF第二行字显示开/关SIZE2X4第2行字体大小H.POS 66第二行字左右位置C0LOR第二行字颜色V.POS第二行 字上下位置 <86>《3》同上方法屏幕显示“ B/WBLANCE ”为黑白平衡调试ADJUST”为调试状态遥控器“上下”方位键选择项 目， “左右”方位健调试关机可全部退出工厂调试状态B/W BALANCE 黑白平衡 ADJUST MENU 0 调试状态S-BRI80 副亮度 0--127H.PHASE11 行中心 0--31R-BIA72 红偏压 0--255V.SIZE83 场幅 0--127G-BIA90 绿偏压 0--255 V.LINE16 场线性 0--31B-BIA84 蓝偏压 0--255V.POSITION7 场中心 0--63R-DRV57 红驱动 0--127V.SC0 场补偿 0--31G-DRV8 绿驱动 0--15NT.V.PHASE+01N 制行中心B-DRN68 蓝驱动 0--127NT.V.VISE-01N 制场副*C.B/WO内部信号0--3 NT.V丄INE-02N制线性NT.V.POSITION +06N 制场中心NT.V.SC +08N 制场补偿注意：《内部信号C。

B/W必须设置0才能正常工作，并且退出调试黑白 平衡状态》《4》屏幕显示ADJUST MENU 0“调试状态”时，按遥控器“静音”键 可打开以下设置内容注意：左右出白边时，调节ADGUST MENU 2”项目中左 右行消隐，《其他项目不能调》否则本主板将丧失相应功能ADJUST MENU 1ADJUST MENU 2RF.AGC35高放AGC调整0--63ZOOM1 V.SIZE120放大状态场幅调整 VOLUME127 内部音量调整 0--127ZOOM2 V.SIZE4816： 9 场幅调整R-Y/B-Y.G.BL8PAL 制解调比增益0--15H.BLK.LEFT7 行左消隐调整R-Y/B-Y ANG8PAL 制解调角误差0--15H.BLK.RIGHT 3 行右消隐调整B-Y.DC LEVEL8蓝色差调整0--15OSDH.POSI5字符行中心调整R-Y.DC LEVEL 8红色差调整0--15OSD V.POSI29字符场中心调整SECAM B-Y DC8SECAM蓝色差电平调整0--15OSD CINT 80字符对比度调整SECAM R-Y DC8SECAM 红色差电平调整 0--15LOW AC-IN 110YUV B－Y DC8HIGH AC-IN240YUV R－Y DC8ADJUST MENU 3ADJUST MENU 4*IC SELECT LA76818 集成块选择 LA76810 LA76828 LA76832BACK COLORBLUE蓝屏选择/黑屏选择POWER OPTIONP.ON 开机记忆状态 ON/OFF /REMLINE MODEON 模式 POWER LOGOON开机屏显设定开/关ON/OFFSENSITIVITYOFF超强接收功 能SCREEN OPTALL开机/开机均可拉幕V.MUTE.P.OFFON关机前黑屏选择开/ 关SCREEN TIME4开机屏显示时间CALENDAR ONON电视日历开/关 SCR.H.POST0拉幕中心调整GAME OPTIONALL游戏开/关2种 SEARCH.CHECKON无台自动搜索开/关ZOOM OPTIONON放大模式开/关 BAND OPTIONLA7910 波段选择 CHIILD LOCKOFF 锁定关 AV.OPTION1AV路数选择MENU BACK OFF菜单黑底POIGION L/RRIGHT屏显左边右边选择BLK.PROCESSON换台黑屏选择ADJUST MENU 5ADJUST MENU 6*STEREO OPTON 双伴音为 ONPAL OPTIONONPAL 开/关STEREO ICOFF 立体声 N3.58 OPTION ON N3.58 开/关 WOOF/H.PHONEWOOF 重低音开/关 N4.43 OPTION ONN4.43 开/关EVERY DAYON 定时功能是一次/多次 SECAM OPTIONOFFSECAM 关 CHINESE OSDON中文显示 开4.5M OPTION ON伴音制式4.5M开/关 SUB.CONT26副对比度5.5M OPTION ON伴音制式5.5M开/关SUB.COLOR 9副色度6.0M OPTIONON伴音制式6.0M开/关 SUB.SHARP10副画质调整6.5M OPTION ON伴音制式6.5M开/关 SUB.TINT33副色调调整B.B BRIGHT 60蓝屏亮度调整ADJUST MENU 7ADJUST MENU 8H.FREQUENCE32SCEAM 行中心 VOL.FILTERON 音 控 DAC 控制 开/关 AFC.GAINAUTO 行 AFC 锁定灵敏度 VIF.SYS.SW38.0M 中频选择 38.0M V.SERUP 1场同步电路50HZ/60HZ及非标准BRT.ABL.DEF 0束流控制 VIDEO.LEVEL7视频输出幅度视频输出幅度MIP.STP.DEFO利用亮度控制 ABLFM.LEVEL16伴音解调副度调整BRT.ABL.TH4ABL起控点调整CD.MODE3非标准场同步调整RGB TEMP SW 1RGB OUT温度补偿 SOUND TPAP 4SIF 伴音解调 YUV OPTIONOFFDVD 功能开关H.TONE DEF ON半透明功能FSC. /C. SYNC0同步信号/色副载波开关 HALF TONE3半透明幅调整VCO ADJ. SW0N制正向增加/负向减小DIGITAL OSDONOSD 字符设置 C. VCO .ADJ2N 制 VCO 频率微调ADJUST MENU 9ADJUST MENU 10VREST TIMING0场复位时间Y GAMMA STA2Y信号伽玛校正起始设定G-Y ANGLE0G-Y解调角设定DC.REST2直流恢复C.KILLER OPE 4ACC控制范围BLDK.STR.STA2黑电平延伸起始点设定 V.BLK..SW0场消隐 开关BLK.STR.GAW2黑电平延伸范围FBPBLK.SW0行消隐开关A.MONI.SW1IC内部音频选择开关WPL OPE 2白峰限制S.TRHP.SWINT内部外部陷波器选择PRE/OVER ADJ2亮度信号前后沿过冲调整V.LEV.OFFSET3过调制时视频检 波输出的补偿量PRE/OVER .SW0亮度信号前后沿开关OVER.MOD.SW.OFF过调制功能开关 CORING W/DEF2消噪幅度控制OV.MOD.LEVEL9过调治调整量3 HOUR A-OFF ON 选择无操作3小自动关机I2C 数码彩电机芯板如何调试黑白平衡 目前彩色电视机机芯板主要分模拟电路和 I2C 总线控制电路。

《家电维修》 2002 年第7期58页的“旧彩电如何调整白平衡”一文指的是模拟电路的调试方 法，I2C数码彩电机芯板调试相对简单方法读者朋友只要知道进入I2C总线内部的密码及方法就可以按下述调整使图 像调到合适为止，现介绍汇佳数码彩电主板进入I2C总线内部的进入及调试说明 方法，也适应以下几种电脑块：LC8633328A-TH51J8、LC863320A-5R76、 LC863332A-5Z59、 LC863332A-5Z37、 LC863332A-5Y30、LC863328A-TH-50J1（注后面的序号不同，进入方法也不一样）进入方法：a、 按遥控器的“召回”键一次，再按主机芯板（不要按遥控器）的“音量 减”键不要松手，同时按遥控器的“召回键”进入“FACTORY （工厂状态）”，重复 上述过程即可进入“B/W BLANCE （黑白平衡）”b、 节目+ （P+）节目-（P-）选择调试项目 也可用0—7键则可快速 直接选到“S-BRI—C.B/W”项c、 按VOL+ （音量+）VOL-（音量-）进行增减调整，重复b项，c项 直至调到合适为止表中为 B/W、 BALANCE 中英文对照及范围：屏幕显示对应 LA76810 总线项目名称可变范围参考数据 S-BRISUB.BRIGHTNESS 副亮度0—127 84R-BIARED.BIAS 红偏压 0—255102 G-BIAGREEN.BIAS 绿偏压 0—255140B-BIABLUE.BIAS 蓝偏压 0—255128 R-DRVRED.DRIVE 红驱动 0—12780G-DRVGREEN.DRIVE 绿驱动 0—1510B-DRV BLUE.DRIVE 蓝驱动 0—12763 C．B/WCROSS.B/W 内部信号0—30注：具体数据以显象管三枪发射程度而定。

具体调整方法：1、屏幕上方显示 B/WBALANCE时，按P+ （节目+）、P-（节目-），屏幕出现“C、B/W”项，按遥控 器上的“静音”键则可进入一条水平亮线，然后调高压包加速极使水平最暗（此时 加速极电压为截止电压，以后调试一般不要再改变）按遥控器相应数字键增加与 水平亮线颜色不同的其他两种颜色含量，使水平亮线成为白色，则暗平衡最佳2、处于亮线状态下，除“静音”键起作用外，以下八个按键，功能自动更改 为以下功能： 键名 1357 功能副亮度+红偏压+绿偏压+蓝偏压+ 键名 0246 功能副亮度- 红偏压- 绿偏压-蓝偏压-3、按静音键退出水平亮线，将 C.B/W 设置为 2，（机内亮平衡测试信号） 调S-BRI为适当值使亮度适当，然后按P+ （节目+ ）、P-（节目-）调整R.DRI、 G.DRI、 B.DRI 使图像为白色，由亮平衡为最佳4、以上1、2、3项调合适后，将C.B/W调到0 （正常）状态，然后关机 即可退出工厂状态以上方法可视情况灵活运用） 汇佳智能王彩电主板特殊情况注意事项显示器的偏转，请把行偏转线圈由并联0.5欧左右改为串联1 .3欧左右后， 把红色偏转线接到高压包的最后一脚，即T3插针上，然后把行线性电容C441 增大0.82uF/200V，逆程电容8n2/1.6KV，若行幅还宽，请在行偏转红色线上串 联行线性电感线圈即可。

场偏转上的副线圈也由并联改为串联接好29-34 寸彩电主板注意事项一、 29-34 寸双聚焦显像管如果聚焦不好，请把红线（低聚焦）与白线（高聚焦） 对调即可1、 若行管发热，请改变行线性电容C441的容量2、 行幅过大，请在红线上串联一行线性电感，或者减小逆程电容C435或C438 的容量，一般减小总容量的30%，不能低于13n/1.6KV3、 若行幅小请增大逆程电容C435或C438的容量，或减小行线性电容C441 的容量二、 若为 29-34 寸单聚焦彩管，请用一根聚焦线（红线或白线），把另外一根聚 焦线处理好，不要对其它部件打火三、 29-34 寸彩电主板（单聚焦高压包） T2、 T3 插针未用，若行幅不合适请参 考第二项中的 2、 3、 4 项四、 LG纯平29寸双聚焦显像管A68QCU259X，行线性电容C441为 0.51UF/200V 逆程电容为 C435，5n6/1.6kvC438， 10n/1.6kv、 C438, 1n6/1.6kv五、 三星纯平29寸双聚焦显像管A68QCP891X001，行线性电容C441为 0.27UF/200V逆程电容为总容量15.6n/1.6kv.大屏幕显像管加装南北校正板松下及其他品牌显像管（25 寸以上的彩管），出现光栅的上部，下部向中 间凹入现象，则需加装南北校正板，具体加装方法如下：一、首先将XS2的短路线焊开，将四芯排线P710的第3、4根线接到偏 转插座旁边的 XS2 位置上；二、 将四芯排线P710的第1、2根线接到高压包的第3脚，即PD102位 置；整机通电，输入方格信号或无信号时，调整L710可调电感，使显像管上部， 下部，凹入部分处于中间位置再调整VR710可调电阻，使凹部凸起，调至合适 为止。

汇佳电视机主板的调试资料 汇佳智能王彩电主板安装及资料 功能简介：IC数码总线控制内置2种游戏；拉幕式开关机，画面缩放功能电视日历、255 套节目存储 ，红双喜、福、自设中英文屏显，任意选择，开机无台自动搜索改装方法：一、 行偏转线圈连接方法：1、 行阻值2.2欧（用指针式万用表测）,行偏转线插头的第一脚（即红色引线）插于彩 电主板Tl（即高压包第1脚）的插针上，（或通用插座）；2、 行偏转线圈2.3欧以上的阻值,一般 20 寸以下显像管将偏转插头第一脚（即红色 引线）直接插于汇佳彩电主板T2（即高压包的第8脚）插针上;行偏转另外一根线直接插到偏 转插座相应位置即可3、 行偏转阻值，在1.5-1.9欧之间将第一脚（即红色引线）插于彩电主板T1插针上 若以上三种插法出现行幅及行线性不合适，请改变逆程电容的容量（容量减小行幅窄，容量增大行幅变宽）及S校正电容的容量（0.27—0.82UF）若以上三种插法出现行幅及行线性不合适，请改变逆程电容的容量（容量减小行幅窄， 容量增大行幅变宽）及S校正电容的容量（0.27—0.82UF）二、 场偏转线圈连接方法： （用指针式万用表测量），场偏转阻值在8－15欧之间，可直接使用即接偏转插 头三、四脚引线，如果场偏转阻值为40－60欧之间上机后，无频显，上部有回扫线，且上 部拉长，下部压缩。

你可将场偏转线圈并联，阻值在8－16 欧之间方法：将场偏转上三个 接线柱上的中间线头焊开分别接两边接线柱上，测量电阻值正确即可，若无电阻值调换接头三、 21寸主板适用14寸－21寸显象管（小管径，粗管， 11个管脚）若管脚排列不对，把原管座拆下，换上合适管座即可使用 汇佳智能王彩电主板特殊情况注意事项显示器的偏转，请把行偏转线圈由并联0.5欧左右改为串联1.3欧左右后，把红色偏转 线接到高压包的最后一脚，即T3插针上，然后把行线性电容C441增大0.82uF/200V,逆程 电容8n2/1.6KV，若行幅还宽，请在行偏转红色线上串联行线性电感线圈即可场偏转上的 副线圈也由并联改为串联接好， 下面此板以日 立 14 寸标准调试， 显示器型号： H34KDD53X01：主线圈接场偏转连线 副线圈（由并联改为串联）29-34 寸彩电主板注意事项一、 29-34寸双聚焦显像管如果聚焦不好，请把红线（低聚焦）与白线（高聚焦）对调即可1、 若行管发热，请改变行线性电容C441的容量2、 行幅过大，请在红线上串联一行线性电感，或者减小逆程电容C435或C438的容量， 一般减小总容量的30%，不能低于13n/1.6KV。

3、 若行幅小请增大逆程电容C435或C438的容量，或减小行线性电容C441的容量二、若为29-34 寸单聚焦彩管，请用一根聚焦线（红线或白线），把另外一根聚焦线处理好， 不要对其它部件打火三、 29-34寸彩电主板（单聚焦高压包）T2、T3插针未用，若行幅不合适请参考第二项中 的2、 3、 4项四、 LG纯平29寸双聚焦显像管A68QCU259X,行线性电容C441为0.51UF/200V逆程电容为 C435， 5n6/1.6kv C438， 10n/1.6kv、 C438, 1n6/1.6kv五、 三星纯平29寸双聚焦显像管A68QCP891X001，行线性电容C441为0.27UF/200V逆程 电容为总容量 15.6n/1.6kv.大屏幕显像管加装南北校正板松下及其他品牌显像管（25 寸以上的彩管），出现光栅的上部，下部向中间凹入现象， 则需加装南北校正板，具体加装方法如下：一、 首先将XS2的短路线焊开，将四芯排线P710的第3、4根线接到偏转插座旁边的 XS2 位置上；二、 将四芯排线P710的第1、2根线接到高压包的第3脚，即PD102位置；整机通电，输入方格信号或无信号时，调整L710可调电感，使显像管上部，下部，凹 入部分处于中间位置再调整VR710可调电阻，使凹部凸起，调至合适为止。
