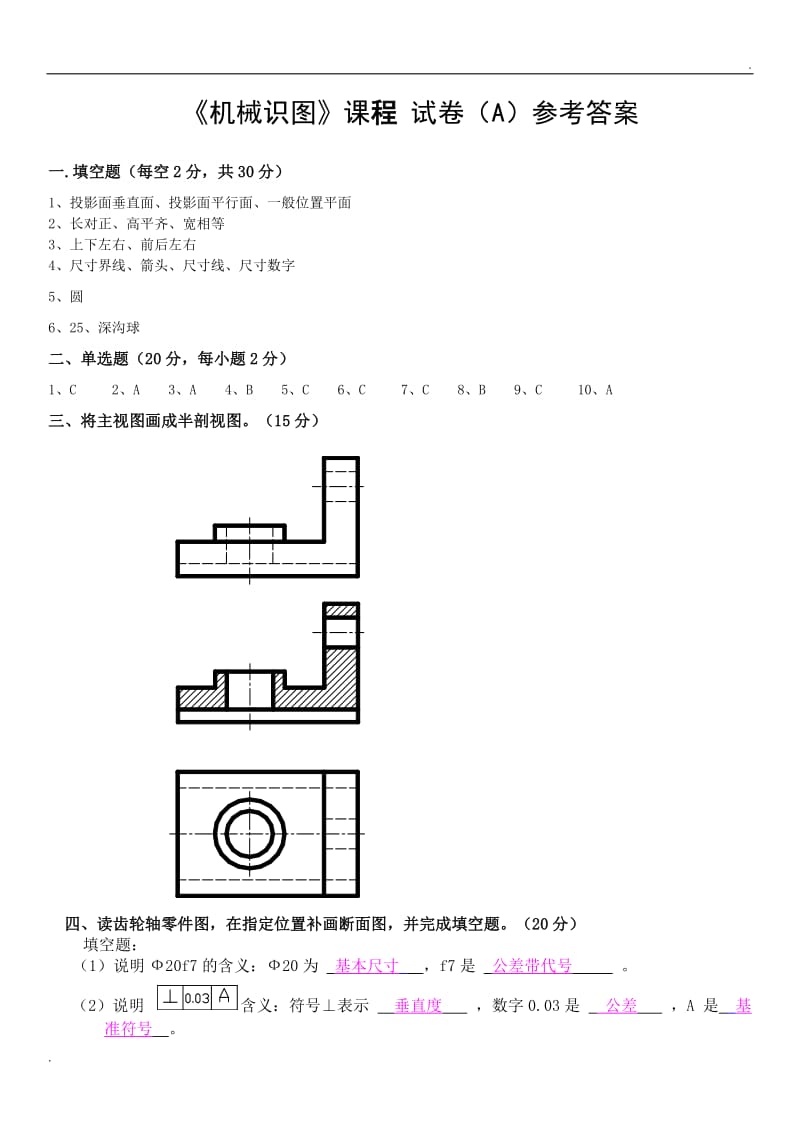

《机械识图》课程 试卷（A）参考答案一.填空题（每空 2 分，共 30 分）1、投影面垂直面、投影面平行面、一般位置平面 2、长对正、高平齐、宽相等 3、上下左右、前后左右4、尺寸界线、箭头、尺寸线、尺寸数字 5、圆 6、25、深沟球 二、单选题（20 分，每小题 2 分）1、C 2、A 3、A 4、B 5、C 6、C 7、C 8、B 9、C 10、A 三、将主视图画成半剖视图15 分）四、读齿轮轴零件图，在指定位置补画断面图，并完成填空题20 分）填空题：（1）说明 Ф20f7 的含义：Ф20 为 基本尺寸 ，f7 是 公差带代号 2）说明 含义：符号⊥表示 垂直度 ，数字 0.03 是 公差 ，A 是 基准符号 3）指出图中的工艺结构：它有 2 处倒角，其尺寸分别为 c2 和 c1.5 ，有 1 处退刀槽，其尺寸为 2×2 制 图校 核 材 料数 量比 例齿 轮 轴 齿 数图 号 3.1428-7配 对 齿 数齿 厚精 度 等 级压 力 角齿 数模 数其 余五、作 A—A 断面图和 B—B 断面图（键槽深 4 mm） 。
