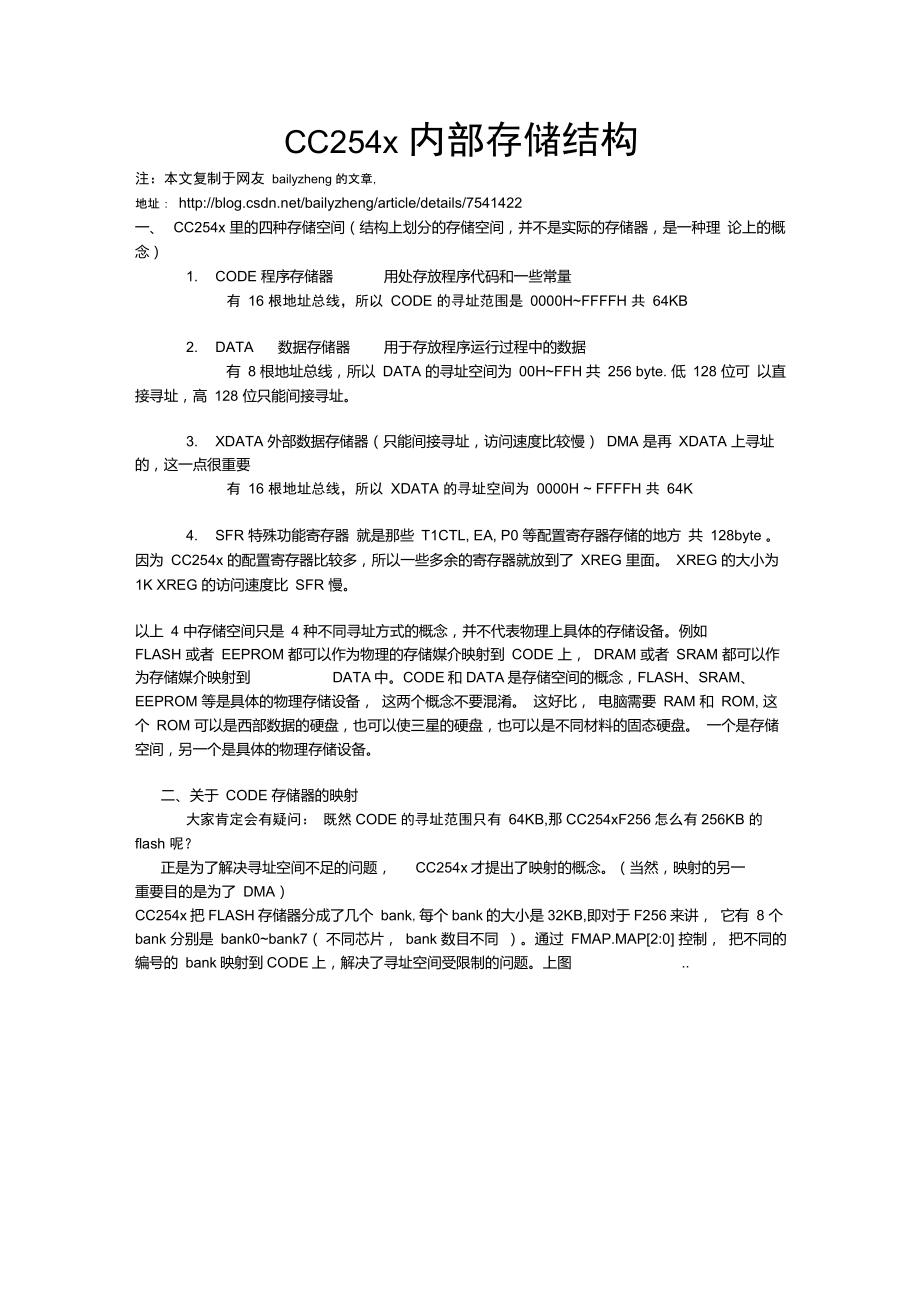

CC254x 内部存储结构注：本文复制于网友 bailyzheng 的文章，地址： 一、 CC254x 里的四种存储空间（结构上划分的存储空间，并不是实际的存储器，是一种理 论上的概念）1. CODE 程序存储器 用处存放程序代码和一些常量有 16 根地址总线，所以 CODE 的寻址范围是 0000H~FFFFH 共 64KB2. DATA 数据存储器 用于存放程序运行过程中的数据有 8 根地址总线，所以 DATA 的寻址空间为 00H~FFH 共 256 byte. 低 128 位可 以直接寻址，高 128 位只能间接寻址3. XDATA 外部数据存储器（只能间接寻址，访问速度比较慢） DMA 是再 XDATA 上寻址的，这一点很重要有 16 根地址总线，所以 XDATA 的寻址空间为 0000H ~ FFFFH 共 64K4. SFR 特殊功能寄存器 就是那些 T1CTL, EA, P0 等配置寄存器存储的地方 共 128byte 因为 CC254x 的配置寄存器比较多，所以一些多余的寄存器就放到了 XREG 里面 XREG 的大小为 1K XREG 的访问速度比 SFR 慢以上 4 中存储空间只是 4 种不同寻址方式的概念，并不代表物理上具体的存储设备。
例如FLASH 或者 EEPROM 都可以作为物理的存储媒介映射到 CODE 上， DRAM 或者 SRAM 都可以作为存储媒介映射到 DATA中CODE和DATA是存储空间的概念，FLASH、SRAM、EEPROM 等是具体的物理存储设备， 这两个概念不要混淆 这好比， 电脑需要 RAM 和 ROM, 这个 ROM 可以是西部数据的硬盘，也可以使三星的硬盘，也可以是不同材料的固态硬盘 一个是存储空间，另一个是具体的物理存储设备二、关于 CODE 存储器的映射大家肯定会有疑问： 既然CODE的寻址范围只有 64KB,那CC254xF256怎么有256KB 的 flash 呢？正是为了解决寻址空间不足的问题， CC254x才提出了映射的概念当然，映射的另一重要目的是为了 DMA）CC254x把FLASH存储器分成了几个 bank,每个bank的大小是32KB,即对于F256来讲， 它有 8 个 bank 分别是 bank0~bank7（ 不同芯片， bank 数目不同 ）通过 FMAP.MAP[2:0] 控制， 把不同的编号的 bank映射到CODE上，解决了寻址空间受限制的问题上图 ..OxFFFFBank 0-7 (32KB FLASH)FMAP.MAP[2:0]选择需 婪映射过来的bank0x8000Ox7FFFCommon Area/Bank 0 (32KB FLASH) root bank 程序启动的bankFigure 2-2. CODE Memory Space从图中可以看出，bankO是rootbank，就是程序开始执行的地方，这个 common area始 终都是对应 FLASH存储器的0000H~7FFFH, 上面的另一半可以映射 bank0~7.我以前一 直疑惑，为什么 common area已经有bankO 了，上面怎么还可以有 bankO，从user guide里 看，这样是可以的，就比如 CC254XF32，只有一个bank0，它也只能这么映射了吧。
三、关于XDATA存储器的映射关于XDATA的映射，可以这么说： 一切都是为了 DMA! ！ 为了让DMA能访问所有的存储区域，所以把所有的存储器都映射到了 XDATA上上图：Figure 2J・ XDATA Memory Space (Showing SFR and DATA Mapping)从图中可以看出，XDATA中包含了所有存储器的映射，包括 256kb的FLASH存储器，8K的SRAM 存储器，还有 SFR , XREG, INFORMATION FAGE这里看出来，其实CC254X 的DATA,和XDATA，都是用SRAM作为物理存储媒介的，但是它们的寻址方式不一样， 所以访问 DATA,比访问 XDATA 要快至于 SFR,XREG,INFORMATION PAGE,我不知道它 们用了什么物理存储媒介，但是它们都被映射到 XDATA上，可以被DMA访问这里要搞清楚一个概念， 映射到XDATA上，不代表就只能用 XDATA的寻址方式访问比如SFR,它虽然被映射到了 XDATA上，只能说明，DMA可以通过访问XDATA来操作SFR, 但是CPU还是可以通过单周期访问 SRF•打个比方，我们平时坐的公交车上都有一把逃生应急锤，在紧急情况下可以敲破窗子逃生。
我们平时不会使用锤子敲碎窗子进出车厢， 我们平时有车门可以走但是在特殊情况下（比如 DMA要操作某个存储器中的数据时），我们可以用特殊的方法（从 XDATA上的映射来得到我们想要的数据） 四、关于从SRAM启动代码Banks 0-7(Upper 24KB FLASH)OgflOOQtSRAM StZE0x8000 + SRAM_S(ZE - 1SRAMQjtaooo0jc7FFFMEMCTRE.XMAP=1 sra rri 映射到 CODE上图Common Area/Bank 0(32KB FLASH) root bank程序启动的bank |go： I ： JFigure 23 CODE Memory Space for Running CodeFrom SRAM这种情况下，CC254x把SRAM存储器整个都映射到了 CODE的bank area,可以从 中执行代码不要理解错了，这里只是说可以从 SRAM中运行代码，不代表程序从SRAMSRAM中启动程序还是会从 CODE的rootbank的0000H开始执行，只不过我们可以通过程序控 制，让程序跳到 8000H之后，执行我们 SRAM中想要的代码。
