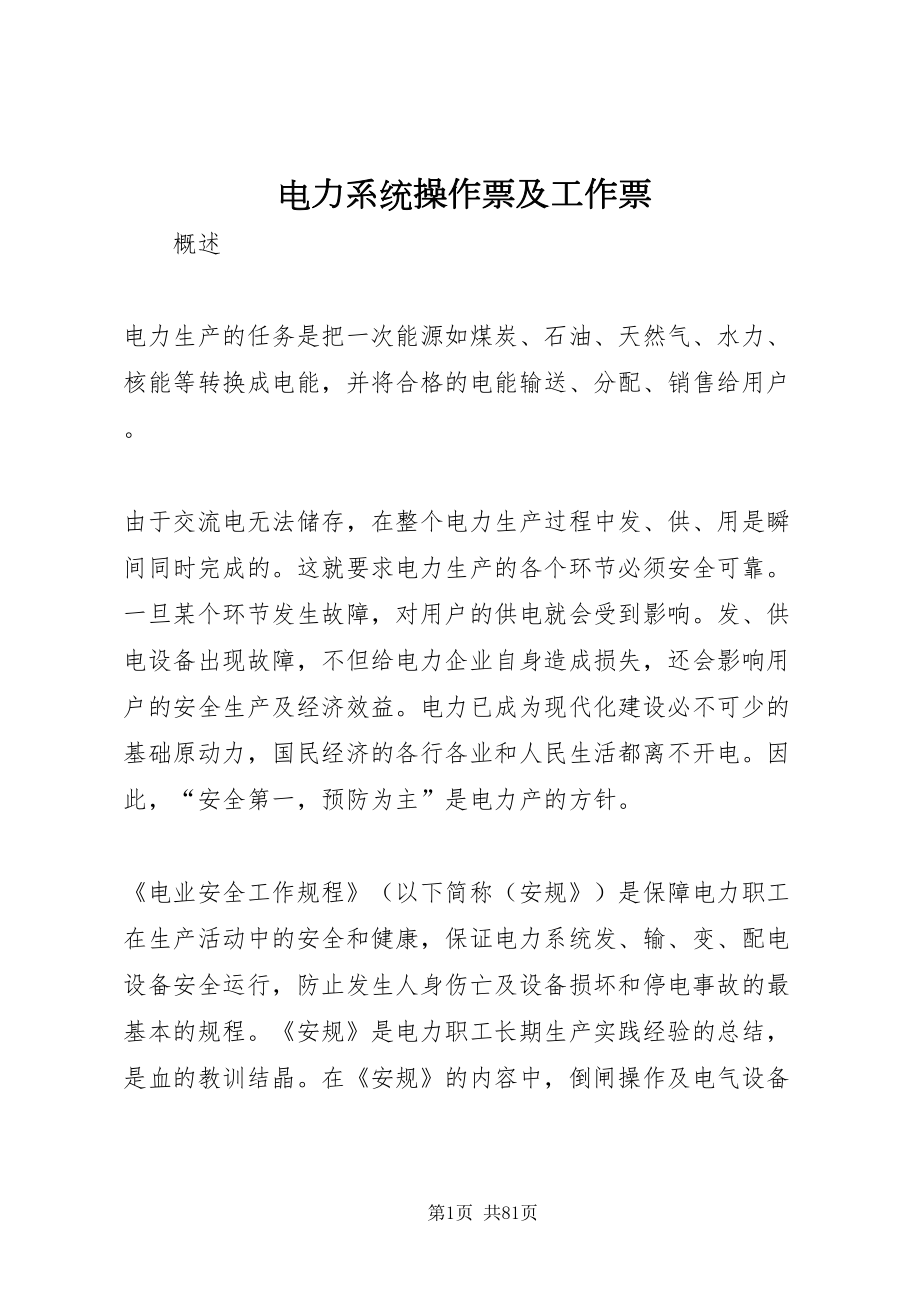

电力系统操作票及工作票 概述 电力生产的任务是把一次能源如煤炭、石油、天然气、水力、核能等转换成电能，并将合格的电能输送、分配、销售给用户 由于交流电无法储存，在整个电力生产过程中发、供、用是瞬间同时完成的这就要求电力生产的各个环节必须安全可靠一旦某个环节发生故障，对用户的供电就会受到影响发、供电设备出现故障，不但给电力企业自身造成损失，还会影响用户的安全生产及经济效益电力已成为现代化建设必不可少的基础原动力，国民经济的各行各业和人民生活都离不开电因此，“安全第一，预防为主”是电力产的方针 《电业安全工作规程》（以下简称（安规》）是保障电力职工在生产活动中的安全和健康，保证电力系统发、输、变、配电设备安全运行，防止发生人身伤亡及设备损坏和停电事故的最基本的规程《安规》是电力职工长期生产实践经验的总结，是血的教训结晶在《安规》的内容中，倒闸操作及电气设备上工作的安全规定占有重要位置，而倒闸操作及保证安全的组织措施、技术措施又是核心倒闸操作规定了值班员在执行操作过程中的要求和程序保证安全的组织措施规定了工作票执行过程中的要求和程序保证安全的技术措施是保证工作人员在现场安全工作时必须采取的技术措施，这些技术措施是由值班人员通过倒闸操作去完成的。
所以，操作票和工作票（简称两票）是贯穿整个（安规》的主线 实践证明，由于人员责任造成的各类事故，大部分是违反“两票”规定所造成的据某电业局的统计分析，从1980年至1994年的15年里，共发生人员责任事故共29次，其中因不执行“两票”有关规定引起的事故21次，占72.4％许多事故造成人员伤亡及设备损坏、大面积停电，给电力系统及用户带来严重后果i986年11月29日，某县电业局生技股长在35千伏变电所检修811断路器停电无操作票，工作无工作票，工作地点无安全措施，且工作中无人监护，结果误碰相邻间隔带电设备，造成触电死亡 在电力生产的整个发、供、用电过程，都存在着高电压、强电场，对人身和设备有着严重威胁所以，只要有生产和作业，事故和不安全因素就会相伴出现这就要求每个电力职工必须准确理解、严格遵守并贯彻落实“两票”的执行程序及有关规定，使违反“两票”的事故达到零目标 电气倒闸操作 倒闸操作是值班人员根据规定，为改变电气设备的运用状态，及对某些设备状态进行必要的检查，确认所进行操执行过程的综称它是电气值班工作中最重要也是最常见的任务之一 运用中的电气设备，可分为运行、热备用（仅断路器在断开位置）、冷备用（断路器、隔离开关均在断开位置）、检修（断路器、隔离开关均在断开位置，井已可靠接地和布置了其他安全措施）等四种状态。
倒闸操作是使设备运用状态改变的直接手段，其目的改变设备的运用状态 电气设备的四种状态相互之间有着紧密的联系，从一种状态转换到另一种状态，必须遵循一定的规律即：停电顺序由运行状态→热备用状态→冷备用 状态→检修状态倒闸操作必须按照这一规律进行将电气设备从运行状态向检修状态转换的操作过程中，必须经过热备用、冷备用以后，才能转为检修状态送电操作顺序和停电操作顺序相反即：检修状态→冷备用状态→热备用状态→运行状态若违背这一规律，就会造成误操作 一切正确的倒闸操作都是操作人员严格执行规章制度，充分发挥应有的技术水平和高度责任心三者完美结合的成果为了保证倒闸操作的正确执行，除要操作人员严格执行倒闸操作的程序规律外，还要求操作人员必须满足一定条件，且电气设备符合有关规定 一、倒闸操作的基本要求 （一）对操作人员的规定 （1）操作人和监护人应经过培训并经考试合格，同时经上级领导（车间、工区）批准公布 （2）操作时应按照已审查合格的操作票进行，并严格执行有关规定 （3）只有值长或主值班员才能接受调度操作命令和担任倒闸操作的监护人；副值无权接受操作命令，只能担任倒闸操作的操作人；实习人员一般不做操作中的实质性工作。
对重要和复杂的倒闸操作，由当值的正值操作，值长（站长或电气班长）监护 发电厂的值长在值班期间，对本厂的机、电、炉运行负全面责任，而变电所的值长在值班期间只负责本所内电气设备的运行，他们之间的职责不同所以，对于复杂操作，在发电厂一般是由电气班长（或第一主值班员）监护、主值班员操作值长、电气正副班长、变电所所长、主值班员均为值班负责人4）操作人对所进行的操作内容应做到心中有数，不能只依赖监护人否则，操作中仍可能出问题 （5）在整个操作执行过程中，不要进行与操作无关的交谈或工作6）处理事故时，需冷静、认真，不要惊慌失措，以免扩大事故 （二）对电气设备的规定 （1）现场一、二次设备要有明显的标志包括设备名称、调度编号、铭牌、转动方向、切换位置的指示以及区别电气相别的色标2）一次设备应有防误闭锁装置，并符合五防要求：1）防止误拉、合断路器（开关）2）防止带负荷拉、合隔离开关3）防止带电挂接地线或合接地刀闸4）防止带接地线或接地刀闸合闸5）防止误入带电间隔 （3）要有与现场设备标志和运行方式相符合的一次系统模拟盘220千伏及以上变电所和110千伏大型变电所应有微机防误闭锁，其防误闭锁装置应具备以下功能： 1）能反映本所一次设备的实际运行状态。
2）能反映本所一次设备的负荷变化 3）能进行模拟预演，并对错误操作票在预演中发出警4）能对实际操作中不按操作票的顺序的操作进行闭锁4）要有合格的操作工具、安全用具和设施（包括放置地线等安全用具的专用设施）以及录音设备 （三）与倒闸操作有关的调度专用术语及含义 1.调度运行术语（1）调度管理： 1）调度指令值班调度员对其管辖设备发布的操作指令 2）许可操作在改变电气设备的运用状态和运行方式前，根据有关规定，由有关人员提出操作项目的申请，值班调度员同意其操作2）调度指令： 1）发布指令值班调度员正式给各值班人员发布的调度指令2）接受指令值班人员正式接受值班调度员发布给他的调度指令 3）复诵指令值班人员在接受值班调度员发布给他的调度指令时，依照指令的步骤和内容，给值班调度员复诵一遍 4）回复指令值班人员在执行完值班调度员发布给他的调度指令后向值班调度员报告已经执行完调度指令的步骤、内容和时间 5）拒绝指令值班人员发现值班调度员给他发布的调度指令是错误的，如果执行将危害人身、设备和系统的安全的，可拒绝接受该项调度指令6）操作指令。
值班调度员对所管辖设备进行的操作，给值班人员发布的有关操作指令 7）逐项操作指令值班调度员给值班人员发布的操作指令是具体的逐项操作项目，要求值班人员按照指令的操作步骤和内容逐项进行操作 8）分项操作指令对一个操作任务涉及两个及以上厂、昕的操作，如联络线停、送电操作，采取由调度命令一项（或几顷）、有关厂、所执行一项（或几项），并立即汇报执行结果后，方能继续下达下一步操作命令的分项操作指令9）综合操作指令值班调度员给值班人员发布的操作指令，是综合的操作任务其具体的逐项操作步骤和内容，以及安全措施，均由值班人员自行拟定3）断路器和隔离开关 1）合上断路器：使断路器由分闸位置转为合闸位置2）拉开断路器：使断路器由合闸位置转为分闸位置 3）合上隔离开关：使隔离开关由断开位置转为接通位置4）拉开隔离开关：使隔离开关由接通位置转为断开位置4）继电保护装置： 1）将保护改为跳闸：将保护由停运或信号位置改为跳闸位置2）将保护改为信号：将保护由停运或跳闸位置改为信号位置3）将保护停运：将保护由跳闸或信号位置改为停运位置 4）保护改跳由于方式的需要，将线路的保护改为不跳本线路断路器而跳其他断路器。
5）联跳：某断路器跳闸时，其他有关断路器也同时自动跳闸6）启用×设备×保护×段：启用×设备×保护×段跳闸连接片7）停用×设备×保护×段：停用×设备×保护×段跳闸连接片 8）×设备×保护更改整定值×设备×保护整定值（阻抗、电压、电流时间等）从××值改为××值 9）母线保护改为有选择方式：母差保护选择元件投入运行10）母线保护改为无选择方式：母差保护选择元件退出运行11）高频保护交换信号：高频保护按规定进行对试5）合环、解环： 1）合环：合上网络内某断路器（或隔离刀闸），将网络改为环路运行2）同期合环：接通待环断路器的同期装置，检测同期后合环3）差30度合环：网络经接线角度差30度的变压器组合环4）解环：将环状运行的电网，解列为非环状运行电网6）并列、解列： 1）核相用仪表工具核对两电源或环路相位是否相同 2）核对相序：用仪表或其他手段，核对电源的相序是否正确3）相位相同：断路器两侧相位a、b、c三相均排列相同 4）同期并列：两个单独电力系统使其同期后并为一个系统运行5）解列：将一个电力系统分成两个独立系统运行7）线路： 1）线路强送电。
线路事故跳闸后未经处理即行送电 2）线路强送电成功：线路事故跳闸后未经处理即行送电，断路器不再跳闸3）线路强送电不成功：线路事故跳闸后未经处理即行送电，断路器再跳闸4）线路试送电：线路故障消除后的送电 5）线路试送电成功：线路故障消除后送电，断路器未跳闸6）线路试送电不成功：线路故障消除后送电，断路器再跳闸7）按单电源负荷线路处理：原为双电源或环路，另一电源解列或环路开环后变成单电源负荷线路，线路故障断路器跳闸后的处理，按调度规程中有关负荷线路故障，断路器跳闸的处理规定进行处理 8）给单电源负荷线路令：在双电源线路或环路改变为单电源的负荷线路后，值班调度员给值班人员发布关于该线路故障，断路器跳闸，按单电源负荷线路故障处理的指令8）设备状态： 1）充电：设备带标称电压但不接带负荷2）送电：对设备充电并带负荷3）停电：拉开断路器使设备不带电 4）停电检修：设备停电，并做好安全措施，处于检修状态5）设备备用：设备处于完好状态，随时可以投入运行 6）热备用状态特指线路、母线等电气设备的断路器分闸，隔离开关仍在接通位置 7）冷备用状态特指线路、母线等电气设备的断路器分闸，隔离开关在断开位置。
8）紧急备用：设备停止运行，隔离开关断开，有安全措施，但设备具备运行条件（包括有较大缺陷可短期投入运行的设备）9）停止备用：设备不具备立即投入运行的条件 10）×次冲击合闸：合拉断路器x次，以额定电压给设备连续×次充电11）零起升压：电压由零逐步升至额定电压的1.05倍9）母线：1）倒母线：线路、主变压器等设备从连接在某一条母线改为连接在另一条母线上 2）轮停母线：将双母线的两组母线轮流停电10）接地、引线、短接： 1）挂接地线用临时接地线将设备与大地接通 2）拆接地线：拆除将设备与大地接通的临时接地线3）合上接地刀闸：用接地刀闸将设备与大地接通4）拉开接地刀闸：用接地刀闸将设备与大地断开5）带电接线：在设备带电状态下接通短接线6）带电拆线：在设备带电状态下拆断短接线7）接引线：将设备引线或架空线的跨接线接通8）拆引线：将设备引线或架空线的跨接线拆断9）短接：用导线临时跨接在设备两侧，构成旁路11）其他： 1）“么、两、三、四、五、六、拐、八、九、洞”-报数时， 1、2、3、4、5、6、7、8、9、o的读音 2）“××调度（××电厂、××变电所）×××（姓名）”-值班人员联系时的冠语。
3）“现在××线路（或设备）工作全部结束现场工作安全措施已拆除，人员退出现场，可以送电”-现场检修人员或下级调度员向上级调度员汇报调度许可的设备上工作结束后的汇报术语 2.操作指令术语 （1）逐项操作指令术语 1）拉、合断路器、隔离开关的操作①拉开××（设备或线路名称）×××断路器；②合上××（设备或线路名称）×××断路器；③拉开××（设备或线路名称）×××隔离开关；④合上××（设备或线路名称）×××隔离开关 2）拆挂地线：①拆除×××（挂地线地点）地线（×）组；②在×××（挂地线地点）挂地线（×）组3）核相：①用××千伏的×××电压互感器和××千伏的××电压互感器进行核相；②在××（设备或线路名称）的××××隔离开关两侧用核相杆进行核相 4）解列、并列①用××（设备或线路名称）的×××断路器解列；②用××（设备或线路名称）的×××断路器并列 5）解环、合环：①用××（设备或线路名称）的×××断路器（或隔离开关）解环；②用××（设备或线路名称）的×××断路器（或隔离开关）合环6）投入、退出某种保护跳闸连接片：①投入×××（设备名称）的××保护跳闸连接片；②退出×××（设备名称）的××保护跳闸连接片；③投入××线×××断路器的××保护跳闸连接片；④退出××线×××断路器的××保护跳闸连接片。
7）投入、退出联跳连接片：①投入××（设备或线路名称）的×××断路器联跳××（设备或线路名称）的×××断路器的连接片；②退出××（设备或线路名称）的×××断路器联跳×××（设备或线路名称）的×××断路器的连接片8）投入、退出某种装置跳某个断路器的连接片：①投入××装置跳××（设备或线路名称）的×××断路器连接片；②退出××装置跳××（设备或线路名称）的××断路器连接片 9）保护跳闸①××（设备或线路名称）的×××断路器××保护改跳××（设备或线路名称）的×××断路器；②××（设备或线路名称）的×××断路器××保护改跳本身断路器 10）保护改信号：××（设备或线路名称）的×××断路器××保护改为投信 号 11）投入、停运重合闸和改变重合闸重合方式：①投入××线的×××断路器的重合闸；②停运××线的×××断路器的重合闸；③投入××线的×××断路器单相（或三相）重合闸；④停运××线的×××断路器单相（或三相）重合闸；⑤××线的×××断路器的重合闸由无压重合改为同期重合；⑥××线的××断路器的重合闸由同期重合改为无压重合；⑦××线的×××断路器的重合闸由单相重合改为三相重合；⑧××线的×××断路器的重合闸由单相重合改为综合重合；⑨××线的×××断路器的重合闸由三相重合改为单相重合；⑩××线的×××断路器的重合闸由三相重合改为综合重合。
12）给线路试送电：①用××的×××断路器对××线试送电一次；②用××的×××断路器对××线强送电一次13）给新线路或新变压器冲击：用××的×××断路器对××（线路或变压器名称）冲击×次 14）变压器改分接头将×号变压器×（高压或中压）侧分头由×（或××千伏）档改为×（或××千伏）档2）综合操作指令术语 有关变压器的综合操作指令： 1）命令将×号变压器由运行转检修拉开该变压器的各侧断路器、隔离开关和该变压器上可能来电的各侧挂地线（或合接地刀闸） 2）命令将×号变压器由检修转运行：拆除该变压器上各侧地线（或拉开接地刀闸）合上除有检修要求不能合或方式明确不合之外的隔离开关和断路器3）命令将×变压器由运行转备用：拉开该变压器各侧断路器4）命令将×号变压器由备用转运行：合上除有校修要求不能合或方式明确不合的断路器以外的断路器 5）命令将×号变压器由备用转检修拉开该变压器各侧隔离开关，在该变压器上可能来电的各侧挂地线（或合上接地刀闸） 6）命令将×号变压器由检修转备用：拆除该变压器上各侧地线（或拉开接地刀闸）合上除有检修要求不能合或方式明确不合的隔离开关以外的隔离开关。
注：不包括变压器中性点接地刀闸的操作，中性点接地刀闸的操作可下逐项操作命令或根据现场规定进行操作）有关母线的综合操作指令： 1）命令将××千伏×号母线由运行转检修：①对于双母线接线：将该母线上所有运行和备用元件倒到另一母线，拉开母联断路器和隔离开关在该母线上挂地线（或合接地隔离开关）②对单母线或一个半断路器接线：将该母线上所有的断路器、隔离开关拉开在该母线上挂地线（或合上接地刀闸）③对于单母线断路器分段接线：拉开母线上所有的断路器和隔离开关在母线上挂地线（或合上接地刀闸） 2）命令将××千伏×号母线由检修转运行：①对于双母线接线：拆除母线上的地线（或拉开接地刀闸），合上电压互感器隔离开关和母联隔离开关用母联断路器给该母线充电；②对单母线或一个半断路器接线：拆除该母线的地线（或拉开接地刀闸），合上该母线所有检修要求不能合或方式明确不合以外的隔离开关（包括电压互感器隔离开关）和断路器；③对于单母线断路器分段接线：同单母线或一个半断路器接线 3）命令将××千伏×号母线由备用转运行：①对于双母线接线：合上母联断 路器给该母线充电；②对单母线或一个半断路器接线：合上该母线上除有检修要求不合或方式明确不合以外的断路器；③对于单母线断路器分段接线：同单母线或一个半断路器接线。
4）命令将××千伏×号母线由运行转备用：①对于双母线接线：将该母线上运行的变压器及线路断路器倒另一母线运行，拉开母联断路器；②对单母线或一个半断路器接线：拉开该母线上的变压器及线路断路器；③对于单母线断路器分段接线：拉开该母线上的变压器、线路及母线分段断路器 5）命令将××千伏×号母线由检修转备用：①对于双母线接线：拆除该母线上地线（或拉开接地刀闸），合上电压互感器隔离开关及母联隔离开关；②对单母线或一个半断路器接线：拆除该母线上地线（或拉开接地刀闸），合上该母线上除因设备检修等要求不能合的隔离开关以外的变压器、线路断路器的母线隔离开关及电压互感器隔离开关；③对于单母线断路器分段接线：拆除该母线上地线（或拉开接地刀闸），合上该母线上除因设备检修等要求不能合的隔离开关以外的变压器、线路断路器的母线隔离开关及电压互感器隔离开关 6）命令将××千伏×号母线由备用转检修拉开该母线上全部隔离开关（包括电压互感器隔离开关、母联或母线分段断路器隔离开关）在该母线上挂地线（或合上接地刀闸） 7）命令将××千伏母线方式倒为正常方式：即倒为调度部门已明确规定正常母线分配方式（包括母联及联络变压器断路器）的状态。
有关断路器的综合操作指令： 1）命令将××（设备或线路名称）的×××断路器由运行转检修：拉开断路器及其两侧隔离开关，在断路器两侧挂地线（或合上接地刀闸） 2）命令将××（设备或线路名称）的×××断路器由检修转运行：拆除该断路器两侧地线（或拉开接地刀闸），合上该断路器两侧隔离开关（母线隔离开关按方式规定合），合上断路器 3）命令将××（设备或线路名称）的×××断路器由备用转检修：拉开该断路器两侧隔离开关，在该断路器两侧挂地线（或合上接地刀闸） 4）命令将××（设备或线路名称）的×××断路器由检修转备用：拆除该断路器两侧地线（或拉开接地刀闸），合上该断路器两侧隔离开关（母线隔离开关按方式规定合） 5）命令用××（旁路或母联）×××断路器通过×××号母线代××（设备或线路名称）的×××断路器××（设备或线路名称）的×××断路器由运行转检修：按母线方式倒为用旁路（或母联）代××（设备或线路名称）的×××断路器方式拉开被代断路器及其两侧隔离开关在该断路器两侧挂地线（或合上接地刀闸） 有关电压互感器的综合操作指令： 1）命令将××千伏×号母线电压互感器由运行转检修。
切换倒出电压互感器负荷，拉开该电压互感器隔离开关，在电压互感器上接地线（或合上接地刀闸） 2）命令将××千伏×号母线电压互感器由检修转运行拆除该电压互感器上地线（或拉开接地刀闸），合上该电压互感器隔离开关，倒人电压互感器负荷 （四）设备操作要领 1.隔离开关的操作要领 （1）在手动合隔离开关时，应迅速果断，但不能用力过猛，在合闸终了时不 应有大的撞击合闸时若发生电弧，则应迅速合上，禁止再拉开，防止电弧对设备造成更大的损坏合闸完毕，动触头应完全与静触头接触良好2）在手动拉开隔离开关时，开始应缓慢而谨慎，动触头刚离开静触头时，应迅速果断拉开，以便消弧此时如发生意外电弧，若已经拉开则不能再合上，当隔离开关触头刚离开时则应立即合上，检查原因但切断某些允许的小电流例外，此时应迅速拉开隔离开关，以利于消弧3）在操作隔离开关后，必须仔细检查隔离开关的开合位置，防止拉开距离不够和合闸接触不良现象隔离开关的把手销子应插入定位孔 （4）装有防误闭锁装置（电气或机械）的隔离开关，当出现防误闭锁装置打不开的现象时，应检查操作程序是否正确、防误闭锁装置是否完好、设备是否对号等，不能任意解除闭锁装置。
只有经过站长或当值负责人确认闭锁装置失灵时，才可以解除闭锁，操作隔离开关5）隔离开关操作机构的定位锁，在操作后一定要销牢，以免滑脱发生事故 2.高压断路器的操作要领 （1）用控制开关拉合断路器时，扳动控制开关不要用力过猛，以免损坏控制开关，操作时不得返回过快，以免断路器合不上 （2）用断路器进行送电或故障跳闸后进行试送电时，人员应远离断路器，以免带故障合闸造成断路器损坏，引起人身伤害 （3）远方操作的断路器，不得在现场手动带负荷合闸，以免回路有故障使断路器损坏或引起爆炸，危及人身安全 （4）断路器操作后，应检查与其相关的信号及测量仪表的指示，最终应到现场检查断路器的机械位置来判断断路器分、合的正确性，以免断路器假合或假分而引起随后的误操作 （5）断路器出现非全相分、合闸时，首先要恢复其全相运行（一般两相合上、一相分开时应将分开的一相合上，若合不上，则将合上的两相拉开；若一相合上、两相分开时，则将合上的一相拉开），然后作其他处理6）拒合或拒分的断路器不可作为备用或运行断路器7）对于sf6断路器，因sf6在电弧作用下将产生有毒的分解物，且比空气重，所以在操作检查时不能蹲下。
当断路器漏气时，不得接近断路器，若必须接近，则应戴防毒面具、穿防护服等，若在室内，则应打开通风设备且撤离人员8）对于弹簧储能机构的断路器，在合闸后应检查弹簧是否已压紧储能若改为检修状态，则必须释能，以免检修时引起人身伤害 （9）对于液压传动机构的断路器，若在操作中出现异常（如油压降低油泵不起动、断路器闭锁等），则应查明原因并处理后，方可继续操作在处理时，要防止断路器“慢分”及“慢合”10）对于手车式断路器，其机械闭锁应灵活、可靠，防止带负荷推人或拉出11）断路器累计拉闸或切断故障电流次数（或切断故障电流累计值）达到规程规定时，应进行临检应特别注意的是，当断路器允许跳闸次数尚有一次时，应停用重合闸，以免故障跳闸后重合时引起断路器损坏 （12）对于充油断路器合闸前应检查其油位，油质应合格 二、倒闸操作执行程序 （一）倒闸操作执行程序方框图 倒闸操作执行程序方框图如图2-1所示 （二）倒闸操作执行程序1.发布及接受操作任务 倒闸操作必须根据值班调度或值班负责人的命令发布和接受调度命令，应由上级批准的人员进行发布及接受操作任务的双方人员应主动通报单位（站名、那一级调度）、岗位（值班长或主值班员）、姓名。
发布命令时应冠以××时××分及“令”字，发布命令应准确、清晰，使用规定的操作术语和设备双重称号，即设备名称和调度编号，同时应说明操作目的和注意事项发布的操作任务如涉及继电保护及二次运行方式的改变，在发布操作任务的同时，要将继电保护及二次运行方式的改变向受令人交待清楚有关通话内容应录音 受令人在接受命令时应随听随记，将操作任务记人运行记录簿中接令后，受令人应按照记录的全部内容进行复诵，并得到下令人的认可然后，根据操作任务的要求，指定合格的监护人和操作人并根据当时的运行方式和设备状况，全面详细地向他们布置操作任务，交待安全注意事 正确地发布和接受操作任务，关系到倒闸操作能否安全进行由于命令授受不清而造成事故是有教训的： （1）下令时忘退保护，造成误掉闸事故1990年4月7 日10时50分，某220千伏变电所，1号主变压器，243断器、220千伏南母线停电检修，240断路器旁带243，调度员下令时忘退243线路对侧变电所256断路器高频保护当工作变电所1413隔离开关发生故障时，致使256断路器高频保护越级掉闸，系统解列 （2）命令授受不清，未用双重称号造成误拉事故。
1991年7月5日，某220千伏变电所261断路器液压机构储油系统渗油严重，中调令另一变电所拉开对侧261断路器，下令时未使用设备双重称号，复诵时也未使用双重称号，也未进行录音由于发令、接令不清，误听、误拉211断路器，造成电厂一台30万千瓦机组与系统解列 （3）无令、无票操作，造成带负荷拉隔离开关事故 1993年9月18日，某110千伏变电所10千伏545断路器检修结束后，地调令由冷备转热备，主值在接令时未随听随记，接令后即向副值传达地调命令，随后在运行记录上进行补记副值听到主值传达地调命令后，没有填写操作票，在主值不知道的情况下即去操作合两侧隔离开关，后又怕负荷侧隔离开关未合好，想重新合一次，由于断路器检修后仍在合闸位置，在拉负荷侧隔离开关时造成弧光短路 （4）非批准人员接受命令，造成退错保护误掉闸事故 1990年4月15日，中调向某220千伏变电所下达退出283高频保护连接片的操作命令时，该所无权接受命令的助手接受了命令，该助手不懂高频保护的位置切换，盲目地将283高频保护连接片从v端倒向r端，高频实际未退当284线路故障时，283断路器高频动作掉三相，使南北电网解列。
在接受操作命令时，接令人必须搞清操作任务及注意事项对命令有疑问时，应及时向下令人询问清楚，对于错误的命令应提出纠正 对于非调度管辖的倒闸操作，值班长（站长、班长）应向操作人员详细布置操作任务下令时用双重编号，讲清操作目的和设备运行状态，同时要求填写操作 票如符合口头命令的操作，可下达口头命令或填写操作卡以上内容应详细记人运行记录簿中 操作人员对值班长下达的命令应进行复诵 2.填写操作票 倒闸操作应使用操作票（见附录一）填写操作票的目的是拟订合理的操作顺序，确定符合现场实际的安全措施，防止在操作过程中发生顺序颠倒或漏项等错误操作，以保证人身和设备的安全1979年4月2日，某电厂升压所110千伏设备停电清扫，1号厂高压变压器3千伏221断路器负荷侧隔离开关装了一组地线在恢复送电时，操作人员未填写操作票，结果忘记了拆除该组地线，造成带地线送电，烧坏221-3隔离开关和221断路器 1987年12月9日，某110千伏变电110千伏母线电压互感器停电检修主值在接到调度将110千伏母线电压互感器由运行转检修的综合命令后，未填写操作票，就叫上副值去现场操作。
当操作人拉开电压互感器隔离开关后问监护人：“要不要合上接地隔离开关监护人未加思考，也未查看接地刀闸位置就回答：“合上吧”（实际接地隔离开关装设在电压互感器隔离开关电源侧）当操作人合接地隔离开关时，造成110千伏母线短路，使该变电所全所停电所以，倒闸操作，必须填写操作票，并根据操作票上所填写内容逐项进行，这是防止误操作的主要措施之一 操作票由操作人填写操作人通过操作票的填写，对将要进行的整个操作做到心中有数，在执行操作过程中，也具有判断是否正确的能力，而不会完全依赖监护人 操作人在填写操作票时，首先要搞清楚： （1）操作任务上级值班员下达的任务具体内容及执行本次操作的目的2）操作范围根据任务要求，所要操作设备的对象3）操作要求在具体执行操作中应注意的事项继电保护及二次回路运行方式的改变、安全措施的布置等 操作票填写应使用兰色、黑色的钢笔或圆珠笔，禁止使用铅笔或红色笔填写字迹要求工整（有些单位还规定用仿宋体）、清楚对于拉、合、停、送、投、退等关键字和断路器、隔离开关、设备编号不得涂改，如涂改原票作废其他如有个别错、漏字需要修改时，应字迹清楚，可在原错字上划上三道，并将改正后的字写在它的上、下或后面。
操作顺序的填写应根据调度命令，并做到三核对核对模拟图板；核对典型操作票；核对操作任务（或工作票）具体填写过程中，可以考虑到现场设备的具体分布，在满足倒闸操作技术原则的前提下，照顾操作方便，尽量减少转移次数 （1）操作票的填写方法 1）操作任务的填写任务的填写应根据调度命令内容，规程中所规定的专用术语进行填写任务要填写设备双重编号设备系统运用状态的转换 操作任务的填写要求简单明了，做到能从操作任务中 看出操作对象、操作范围及操作要求 图2-2为带旁路母线的送出线一次接线图，不同的停电要求，操作任务有不同的填写方法：①出线断路器检修，线路经旁路母线旁带操作任务：水厂线503断路器由运行转检修，510断路器旁带503线路②线路检修，则操作任务：503断路器水厂线路由运行转检修③断路器和线路同时检修，则操作任务：水厂线503断路器及线路由运行转检修 2）操作项目填写根据（安规）规定，下列项目应填入操作票内：应拉合的断路器和隔离开关，检查断路器和隔离开关的位置，检查接地线是否拆除，检查负荷分配，装拆接地线，安装或拆除控制回路或电压互感器回路的保险罪，切换保护回路和检验是否确无电压等。
为了保证操作正确无误地进行，确保操作质量，防止误操作事故的发生，要求在操作中进行必要的检查，作为操作项目填入到操作票中，这些检查分两种情况：①在执行某项操作前，对有关设备的状态进行核对性检查②操作后，对本身设备的操作质量进检验性检查 所谓核对性检查系指①断路器或相应的二次回路工作结束，送电操作时，在合相应隔离开关前，应检查“断路器确在断开位置”②在进行倒换母线操作前“检查母联断路器及两侧隔离开关确在合闸位置”③在旁路母线系统拉、合旁路隔离开关前“检查旁路断路器及两侧隔离开关确在合闸位置”④在进行倒负荷操作或解列操作前，后“检查另一个电源运情况确系良好“和”负荷分配情况” 以上这些检查项目的进行，能有效地防止误操作事故的发生这些检查项目填写的顺序，应按照被检查设备在实际操作中所应遵循的技术原则的序位填写填写的词句应简单、明了、肯定操作后，对所操作设备的操作质量进行检查其目的是防止电气设备机械故障，而造成没有达到操作质量要求的问题其主要内容：①进行停、送电操作时，在拉、合隔离开关操作前“检查相应断路器确在断开位置”②不在就地操（包括操作机构和设备之间装有隔墙）的断路器、隔离开关（接地刀闸）等操作项目之后，应填写检查该断路器、隔离开关接地刀闸）确已断开或合上的检查确认项目。
③在接地前检查相应隔离开关确在断开位置和验明确无电压等，以防止发生带合接地刀闸及带电挂地线；送电前检查相应接地刀闸，接地确已拉开、拆除，以防 止带接地刀闸、地线送电等恶性事故发生在操作票上应填写应拉、合接地刀闸的编号和应、装拆一组接地线的编号和具体地点对于验电部位也要具体、明确，应和装设接地线的地点相同为了防止电压互感器等发生返送电和保护误动，对必须取下的控制回路或电压互感器回路的保险器，以及检修结束后将其恢复等，均应填入操作票内为了防止在拉隔离开关时出现误合断路器而造成带负荷拉隔离开关事故，在断开断路器后，检查断路器确在断开位置前，应将该断路器的合闸保险取下，填入到操作票内 对系统运行方式变更可能引起潮流变化及随着一次方式改变，而要求二次保护方式作相应变更的操作，操作票中还应填人投、退保护连接片和变更定值的项目以防漏停、漏投造成保护误动、拒动等事故安规）规定，一份操作票只能填写一个操作任务所谓“一个操作任务”系指根据同一操作命令，且为了相同的操作目的而进行的一系列相关联并依次进行不问断的倒闸操作过程因此，根据一个操作命令所进行倒换母线和倒换变压器等的操作，以及一台机组检修，有关厂用电部分的停送电操作等，均可填用一份操作票。
但对于某一电压等级的两路以上部分送出线的停送电操作，则每一路送出线的操作为一个操作任务对虽然为了同一个操作目的，但根据调度命令，中间必须进行间断的操作，应在操作票中注明“以下操作应在接到调度命令后再进行”或分别填用操作票，以防因疏忽而发生意外对某些专一性的操作，如开、停发电机、调相机等，应单独填写操作票 一项操作任务的操作项目在一页操作票上填不下时，可在前一页操作票项目的最后一行，填写“下接××××号操作票”字样操作时间和操作任务填在第一页操作票上，签名在最后一页操作票上，“已执行”章盖在第一页由于使用不合格操作票造成的事故实例： ①1985年3月23日，某220千伏变电所254断路器大修，220千伏母线削c母线倒南母线运行，由于操作票漏写了台、拉主变压器251南、北隔离开关的项目，在审票及模拟预演（因模拟盘对错误操作不能报警）时均未发现漏项，当拉220千伏母联250断路器时1号主变压器失电 ②1989年5月31日，某220千伏变电所主变压器110千伏侧102断路器换油，由旁母110断路器串带102断路器工作完毕在恢复102断路器运行的操作中，由于操作票操作项目的顺序错误，在未合102断路gs及未拉110断路器之前，先投入主变压器差动保护出口连接片，引起主变压器差动保护动作，主变压器停电。
③1980年3月20日，某110千伏变电所35千伏437断路器大修，负荷改由435断路器通过新扩建的旁母串带（旁母断路器未安装）由于操作人员对旁母接地开关420-20的断、合位置未进行检查（实际在合位），即按操作票的顺序进行操作，当合上2437-2接地刀闸时，造成带接地刀闸合闸，35千伏母线全部停电 ④1983年9月27日，某110千伏变电所，在对用户倒负荷操作时用操作票草稿代替正式操作票，造成带负荷拉隔离开关事故 ⑤1984年2月3日某220千伏变电所，2号主变压器及保护工作，由于操作人员对1号主变压器110千伏复合电压闭锁过流保护联跳110千伏母联130断路器的作用不清楚，故未将退出该保护联跳连接片填入到操作票中保护人员对设备运行方式不清，工作前也未打开保护联跳连接片在调试该保护时使130断路 器跳闸，造成对钢铁厂等用户停电 3）在下列情况下，允许不填写操作票进行倒闸操作 接令后应作好记录，并明确指定监护人和操作人，按照记录进行操作①事故处理是指为迅速处理事故，不使事故延伸扩大而进行的紧急处理和切除故障以及将有关设备恢复运行的操作；在发生人身触电时，紧急断开有关设备电源的操作。
但不包括故障设备转入检修或修复后恢复送电所需的操作②拆除全厂（所）仅装有的一组接地线或拉开全厂（所）仅有一组已合上的接地刀闸；接地刀闸等同于接地线，若全厂（所）装有一组接地线，同时还有一组接地刀闸在合闸位置，就不能按全厂（所）仅有一组地线或接地刀闸来对待，若要拉开接地刀闸或拆除接地线均应使用操作票③投入或退出一套保护的一块连接片④使用隔离开关拉、合一组避雷器；拉、合一组电压互感器（不包括取下、给上熔断器的操作）⑤拉、合一台消弧线圈（不包括调整分接头的操作）⑥拉、合断路器的单一操作包括根据调命令进行的限电和限电后的送电；寻找线路接地故障的操作 3.审查与核对操作票 操作票填写完后，操作人先进行自审无问题后，交监护人审查，确认无问题后，放入专用夹内准备模拟预演 进行模拟预演的目的，是为了进一步验证将要进行的操作是否正确，以保证操作票上所列的操作项目和操作顺序的正确性，是防止出现错误操作的有效措施 模拟预演要求操作人和监护人在符合实际运行方式的模拟图板上，按照正式执行操作的要求认真执行预演前应全面核对当时的运行方式是否与调度下达的命令相符然后，由监护人根据操作票的顺序逐项下令，由操作人复诵，再由监护人下执行令，操作人执行。
对于图板上无法预演的操作步骤，如检查操作后的设备位置，检查负荷分配，检验设备确无电压等也应进行唱票、复诵，但不下执行令预演后如很快就要进行操作，模拟图板可以不恢复如不立即进行操作或操作有变动和撒消操作时，应立即恢复模拟图板的原状操作项目中的装、拆接地线，在图板上应有明显的标志 经模拟预演确认操作票无误后，由监护人在操作项目最后一项下面空格处盖“以下空白”章然后，由操作人、监护人分别签名后交值班长、值长审查并签名这样，签名各方都应对所要进行操作的正确性负全部责任由接令人主动和发令人联系，以便下达执行操作的命令 没有进行模拟预演，用错票操作造成带负荷拉隔离开关事故1984年5月12日，某110千伏变电所，35千伏3016-1隔离开关计划停电检修，所内进行由35千伏i段母线倒段母线运行的倒闸操作操作人填写了一份既没有操作任务，且操作项目不全的操作票交监护人监护人接到操作票后，忙乱中未认真审查、不会同操作人进行模拟预演，不签名，不与调度核对，不等调度下达操作命令，便擅自进行操作在没有合上母联隔离开关、断路器的情况下，第一项就合上3011-2隔离开关，接着即令拉开3011-1隔离开关，造成弧光短路，烧坏隔离开关绝缘子。
操作票经审核无误签名盖章后，操作人员应按照操作票的内容，在监护下作好操作准备；检查验电器音响，发光应正常；检查绝缘手套不应有漏气；检查接地线各部螺丝应紧固同时将操作用的用具、安全工器具、闭锁钥匙都准备好对于大型的复杂操作，为保证操作的顺利进行，可根据操作票的要求，在监护下先将地线放到准备装设的地点 4.操作命令的发布及接受 执行操作命令的发布及接受的要求，与操作任务的发布及接受要求相同值班调度员或值班负责人下达执行操作的命令，可分为单项命令和综合命令（具体定义见专用术语）两种方式在实际操作中，凡不需要其他单位直接配合进行的操作，可采取综合命令方式凡一个操作任务涉及两个及以上厂、所，应采取命令一项（或几项），执行一项（或几项），并立即汇报执行结果，方能下令继续操作的方式 5.进行倒闸操作 在进行电气设备倒闸操作过程中，若不按规定顺序正确进行操作，将导致人身伤害，设备损坏和系统异常运行，其危害具有即发性和不可挽回性为保证正确地按顺序进行操作，及时纠正操作人在操作中可能出现的错误操作，一旦在操作中发生事故时，监护人可以及时对其进行救护，所以“安规”规定倒闸操作必须由两人进行，其中一人对设备较熟悉者担任监护，另一人执行操作。
这样，在整个操作过程中，既有监护人的监护，又有操作人的监督，从而保证操作正确地按顺序进行对特别重要和复杂的操作，由熟练的值班员操作，值班负责人或值长监护具体要求可根据人员和设备情况作出规定 单人值班的变电所，可由一人进行操作但不得进行登杆拉、合柱上油断路器和登杆使用绝缘棒进行的操作 除事故处理外，一般不在交接班前后30分钟内进行倒闸操作 在执行整个操作过程中，监护人对操作人在操作中的一切行为，都应认真进行监护如操作人所站的位置，所用的安全用具，每项动作的规范性等是否符合安全要求监护人只进行监护，不进行直接操作 （1）无监护人单人操作，走错间隔，造成带负荷拉隔离开关事故1982年10月8日，某110千伏变电所569断路器检，操作人在操作过程中既不带操作票，又无人监护的情况下，走错间隔，误拉568-3隔离开关，造成弧光短路，10千伏母线全部停电 （2）监护人放弃监护，代替操作造成带电合接地开关事故1989年6月23日，某110千伏变电所35千伏i段母线电压互感器中相高压熔断器熔断，在倒换35千伏母线电压互感器操作中，监护人代替操作人把操作隔离开关用的加力管误插入母线接地刀闸的操作把手上，操作人也不核对设备名称编号，造成带电合接地刀闸。
接到执行操作的命令后，一组操作人员，一次只能持有操作任务的操作票监护人携带操作票、闭锁钥匙；操作人携带操作工具，安全用具操作人在前，监护人在后，操作人在监护人的监护下，按照操作票上的操作顺序，进入操作位置 站好位置后，根据操作票的内容，共同核对设备名称、编号和运用状态核对无误后，监护人按操作票所列项目及内容高声唱票唱票要求声音宏亮，吐字清楚，内容准确 操作人听到监护人的唱票内容后再次核对设备名称、编号无误后认清被操作对象，手指操作部位，进行高声复诵 监护人审核复诵内容和手指部位正确后，即下达“对，执行的命令，同时将闭锁钥匙交操作人操作人经3秒思考后，打开闭锁装置，执行操作每操作完一项后，应共同检查操作质量良好后，操作人加锁，监护人在操作 票该操作项目左侧打“√”，同时下达每一项操作的预令，向下一步操作地点转移 对于第一项及最后一项的操作时间，应记入到操作票的操作开始时间和终了时间栏内对于重要操作项目如设备、线路停送电，并、解列等应记录操作时间每项操作完后的质量检查，对于不同设备、不同的操作有不同的检查内容拉隔离开关操作检查隔离开关三相张开的角度、距离应符合规定，机械定位销子完全进入销位；符合隔离开关操作，检查隔离开关三相合闸平整，深度是否符合规定，定位销子是否完全进入销位；用控制开关拉合断路器时，应检查表计指示，位置灯光信号，控制开关把手位置等应和断路器的位置相对应；检查断路器位置，应检查断路器机械分、合闸指示，拐臂位置，分闸时还应检查机构是否复归。
全部操作完毕后，操作人员根据操作票内容再共同进行一次复查在操作执行过程中，要注意的几个问题：（1）所谓站好位置，系指监护人、操作人和被操作设备相互之间的位置关系1）操作人站的位置既要便于操作，又要能看到被操作设备在整个操作过程中的变化，一般是面对被操作对象2）监护人站的位置，应以能监视操作人在整个操作过程中的动作及被操作设备在操作过程中的变化，一般站在操作人的侧后方2）操作人的3秒思考内容： 1）考虑监护人唱票的项目内容，有无跳项、漏项、添项等情况2）根据被操作设备的特点，思考一下操作要领 （3）操作中必须按操作票所列项目顺序依次进行操作 禁止跳项、倒项、添项和漏项以及做与操作任务无关的工作 （4）在操作票执行的整个过程中，监护人应始终保持在能全面监视操作人行为的位置 （5）在操作过程中，无论监护人或操作人对操作发生疑问或发现异常时，应立即停止操作不准擅自更改操作票，不准随意解除闭锁装置，必须立即向值班负责人及发令人报告，待将疑问或异常查清楚消除后，根据情况按下列办法处理 1）如果疑问或异常并非操作票上或操作中问题，也不影响系统或其他工作安全，经许可后方可继续操作。
2）如果操作票上没有差错，但可能发生其他不安全的问题时，应根据命令执行 3）如果操作票本身有错误，原票停止执行，应按照现场实际情况重新填写操作票，经履行规定的程序后进行操作 4）如果因操作不当或错误而发生异常时，应立即向值班负责人或调度员汇报，等候命令 5）已填好的操作票经模拟预演后，在执行操作前，若设备运行方式变更，应重新填写操作票，并经模拟预演合格后方可执行 严格按照倒闸操作的有关规定，规范化地进行电气倒闸操作，完全可以避免误操作事故的发生但许多责任事故分析表明，由于操作人员在操作中偶发的精力分散，人员技术素质差及责任心不强等等，在操作中违反操作票制度的有关规定，导致误操作事故的发生 1）一组操作人员携带两个操作任务的操作票造成带地线送电事故1996年7月3日，某变电所220千伏断路器检修，当工作结束恢复送电时，操作人填写 了两份操作票一份是设备由检修转冷备；另一份是由冷备转运行在执行操作时，监护人携带两份操作票，在未进行检修转冷备操作的情况下，就按冷备转运行的操作票操作，造成带地线送电事故 2）操作中不核对设备名称编号，造成带电合接地刀闸。
1990年3月24日，某220千伏变电所1号主变压器及三侧断路器停电春检，工作完后验收时，走错间隔，到带电的主变压器110千伏侧西母线隔离开关处，不核对设备编号，合上该西母线隔离开关，形成带接地刀闸合闸，造成110千伏母线停电事故 3）不检查断路器位置，造成带负荷合隔离开关事故1978年4月18日，某110千伏变电所2号主变压器检修完毕，10千伏侧主断路器在传动试验后仍处在合闸位置，操作人员在恢复主变压器热备用操作时未经检查确认断路器在断开位置，即合两侧隔离开关，当合842-1隔离开关时，造成弧光短路，烧坏842-1隔离开关及支持绝缘子 4）应报告调度的操作未报告调度，造成用隔离开关解环事故1984年6月6日，某110千伏变电所处理1543、1502隔离开关发热，地调值班员与变电所主值核对完操作票后，要求在2号主变压器停电完毕后，先向调度汇报操作进行情况，等候地调命令再进行下一步操作而操作人员当时填写的是非正式的操作票，当2号主变压器停电后，未报告调度、即拉1502隔离开关，造成解环，使电厂出线118断路器掉闸重合成功，另一变电所电源174断路器掉闸，线路t接的某110千伏变电所全所停电。
5）操作后未检查操作质量，造成母线接地短路1972年6月23日，某电厂110千伏出线断路器和隔离开关检修，110千伏南母线停电，全部操作完毕10分钟后，因操作完后未检查隔离开关的操作质量，而南隔离开关操作把手的定位销子没有完全进入孔内，造成隔离开关突然掉下，使110千伏南母线接地短路，母差保护动作，出线断路器全部跳闸，甩负荷15万千瓦 6）跳项操作，造成带负荷拉隔离开关事故1980年6月29日，某110千伏变电所6千伏母线停电试验，在停电操作时，没有按操作票的顺序操作，在未拉开主变压器6千伏侧断路器时，就拉母线侧隔离开关，造成带负荷拉隔离开关事故中主变压器110千伏侧断路器拒动，越级跳电厂出线断路器，造成全所停电7）装接地线前不验电，造成带电挂地线1986年3月26日，某220千伏变电所1号主变压器110千伏侧断路器、电流互感器进行预试，当一侧挂好地线后，在挂另一侧地线时，未经验电，并误将地线伸向110千伏侧南母线隔离开关与南母线之间的带电引线上，造成南母线停电 8）未检查地线是。
