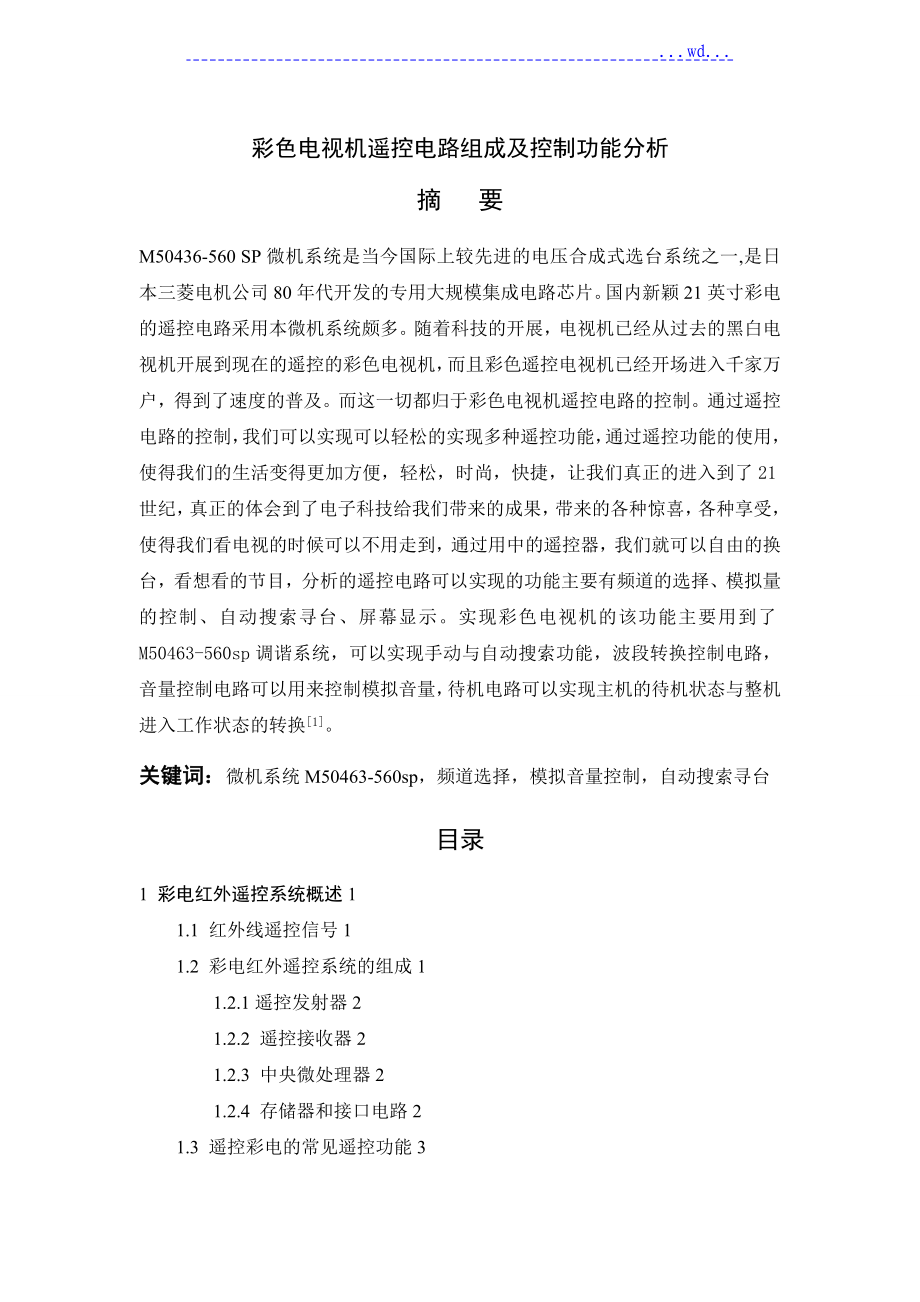

...wd...彩色电视机遥控电路组成及控制功能分析摘 要M50436-560 SP微机系统是当今国际上较先进的电压合成式选台系统之一,是日本三菱电机公司80年代开发的专用大规模集成电路芯片国内新颖21英寸彩电的遥控电路采用本微机系统颇多随着科技的开展，电视机已经从过去的黑白电视机开展到现在的遥控的彩色电视机，而且彩色遥控电视机已经开场进入千家万户，得到了速度的普及而这一切都归于彩色电视机遥控电路的控制通过遥控电路的控制，我们可以实现可以轻松的实现多种遥控功能，通过遥控功能的使用，使得我们的生活变得更加方便，轻松，时尚，快捷，让我们真正的进入到了21世纪，真正的体会到了电子科技给我们带来的成果，带来的各种惊喜，各种享受，使得我们看电视的时候可以不用走到，通过用中的遥控器，我们就可以自由的换台，看想看的节目，分析的遥控电路可以实现的功能主要有频道的选择、模拟量的控制、自动搜索寻台、屏幕显示实现彩色电视机的该功能主要用到了M50463-560sp调谐系统，可以实现手动与自动搜索功能，波段转换控制电路，音量控制电路可以用来控制模拟音量，待机电路可以实现主机的待机状态与整机进入工作状态的转换[1]。
关键词：微机系统M50463-560sp，频道选择，模拟音量控制，自动搜索寻台目录1 彩电红外遥控系统概述11.1 红外线遥控信号11.2 彩电红外遥控系统的组成11.2.1遥控发射器21.2.2 遥控接收器21.2.3 中央微处理器21.2.4 存储器和接口电路21.3 遥控彩电的常见遥控功能31.3.1 选台控制31.3.2 模拟量控制32 红外遥控系统的工作原理与电路分析42.1 M50436-560SP遥控系统的组成原理42.1.1 M50436-560SP遥控系统的主要功能42.1.2.M50436-560SP遥控系统的组成42.2 M50436 - 560SP遥控系统的电路分析52.2.1 红外遥控发射器52..2.2红外遥控接收器62.2.3 M50436 - 560SP微处理器系统62.2.4接口控制电路11总结12致谢13参考文献141彩电红外遥控系统概述1.1 红外线遥控信号红外线同无线电波一样，都是电磁波的一种其中，无线电波的频率在104～3×1012Hｚ，而红外线频率在1×1012～3.9×1014Hｚ之间人眼对红外线并无感觉，但人们的身体却能感觉到它〔温度〕。
红外线遥控是以红外线为载体来实现调制信号的传输的彩电的红外线遥控信号是由红外发光二极管发出的，接收机采用红外光电二极管将其接收，经解调后送单片微处理器处理，实现各项遥控操作[2]1.2彩电红外遥控系统的组成彩色电视机红外线遥控系统主要由遥控发射器、遥控接收器、中央微处理器、存储器、接口电路和本机键盘矩阵等组成图1是彩电红外遥控系统的组成方框图下面简述各组成局部的作用图1 红外遥控系统方框图1.2.1遥控发射器红外遥控信号发射器主要由键盘矩阵、遥控器专用集成芯片、鼓励器和红外发光二极管等组成其工作过程是：首先, 由专用集成芯片将每个按键的键位码经内部遥控指令编码器转换成遥控编码脉冲; 然后, 将编码脉冲对38 MHz左右的载波进展脉冲幅度调制；最后，将已调制的编码脉冲鼓励红外发光二极管，使其以中心波长为940nm的红外光发出红外遥控信号[3]常见的遥控发射集成芯片有M50460P、M50462P、SAA3010和TC9012F等1.2.2遥控接收器红外遥控接收器一般由红外光电二极管、前置放大器、解调等电路组成红外光电二极管属光敏元件，它对红外光线相当敏感无红外光照时，其内阻极高〔约几兆欧〕；有红外光照时，内阻可下降为几千欧。
因其结电容较小，故其频率响应较宽，具有较高的灵敏度当收到红外遥控信号时，光电二极管被鼓励，产生光电流，再经前置放大器放大、限幅、整形，峰值检波等，得到遥控编码脉冲，送入中央微处理器去解码并控制有关电路常用的红外遥控接收集成芯片有μPC1373H、CX20106A和LA7224等[4]1.2.3中央微处理器中央微处理器根据红外遥控接收器送来的遥控指令，由内部的指令译码器进展识别译码，在内部的只读存储器中取得相应的指令控制程序，产生出相应的控制信号，通过接口电路去控制相应的单元电路中央微处理器是根据需要专门设计的，它是整个遥控系统的核心元件1.2.4存储器和接口电路存储器是配合中央微处理器的读写存储器它用于存储各电视频道的选台数据及模拟数据，包括调谐电压、频段、音量、比照度、亮度和色饱和度等等这些数据可以抹去，重新写入在选用预选单元时，对应这单元的选台数据读出，各模拟量数据也读出，分别送至相应的接口电路存储器所存的数据信息在断电后不会丧失，每次开机后，自动取出上次关机前的有关数据并据此接收信号也可根据需要，通过按键随意更换频道或调节各模拟量接口电路介于中央微处理器与被控制电路之间，其主要作用是进展数/模转换和电平移位。
所谓数/模转换就是将中央微处理器输出的数字信号数据转换成被控电路所需的模拟电压例如，选台调谐电压、音量控制电压、色饱和度控制电压等等所谓电平移位就是将数/模转换后的直流电平转换成被控电路所要求的电平例如，在调谐选台时，要求加在高频调谐器内变容二极管上的电压范围为0～30V，而中央微处理器输出的电压不超过5 V，所以需要电平移位1.3 遥控彩电的常见遥控功能 具有选台控制，模拟量控制，静音控制，电源开关机控制以及屏幕显示的功能1.3.1选台控制选台即变换接收的电视频道对此需要有两步操作：一是遥控系统应送出频段切换信号，以确定电视机的接收频段〔VL、VH或U〕；二是把调谐电压UT〔0～30V可调〕送到高频调谐器中选台方式一般分为自动搜索选台、半自动搜索选台和直接选台1.3.2模拟量控制遥控彩色电视机常设有音量、色饱和度、比照度和亮度这四个模拟量的〔+〕和〔-〕的遥控按键无论按下哪个模拟量的〔+〕或〔-〕键，其工作过程都是相似的当按下其中某一模拟量的〔+〕或〔-〕键时，中央微处理器就会产生相应的数字控制信号，经过数/模转换，转成为相应的直流电压，去控制对应模拟量的大小，直到该键被释放时为止。
2 红外遥控系统的工作原理与电路分析2.1 M50436-560SP遥控系统的组成原理2.1.1 M50436-560SP遥控系统的主要功能M50436-560SP遥控系统的主要功能如下：（1） 自动预置频道功能最多可预置30套节目；〔2〕用遥控可顺序或直接选台，也可以快速自动搜索或手动微调选台，还可用本机面板按键顺序选台；〔3〕可以接收VL、VH、U三个频段数的电视节目，并能任意选择或切换；〔4〕可以对每一套节目进展AFT的ON/OFF置定；〔5〕最多可有九路模拟量控制输出，一般只使用了音量、亮度和色饱和度等模拟量的控制；〔6〕屏显功能：六种颜色可显示音量、亮度、比照度、色饱和度、视频输入、定时关机剩余时间、节目号、制式和多伴音的指示等；〔7〕定时关机功能；〔8〕射频与视频的切换控制功能〔TV/AV1/AV2等〕；〔9〕关机前的接收节目号及各模拟量等工作状态参数的存储功能；〔10〕彩电制式及伴音模式转换功能；〔11〕静音功能[5]2.1.2.M50436-560SP遥控系统的组成M50436-560SP遥控系统的组成如图2所示：图2 M50436-560SP遥控系统的组成图2中，主控微处理器M50436-560SP和存储器M58655P一起组成电压合成式调谐系统的核心部件。
M50462AP为红外遥控发射器的控制芯片，CX20106A为红外遥控接收器的控制芯片屏幕显示驱动电路将M50436-560SP产生的屏幕显示信号进展放大和电平转换，在荧光屏上显示出相应的内容M50436-560SP微处理器有两个振荡器: 一个是4.0MHz晶振主时钟振荡器；另一个是用于屏幕显示的振荡器，其频率一般为6～7MHz，调节此振荡器的频率可以调整字符在荧光屏上的显示位置和尺寸大小这里补充说明几点：第一，由于一个完整的遥控信号指令码含有16位二进制数，而M50436-560SP芯片只提供了一个输入端〔⑤脚〕来接收，因此只能采用串行输入方式；第二，遥控信号不是用高电平或低电平来表示“1〞或“0〞，而是采用脉冲编码调制方式，其“1〞和“0〞的表示方法如图3所示.(a)“1〞的表示方法 (b)“0〞的表示方法图 3“1〞和“0〞的表示方法2.2 M50436 - 560SP遥控系统的电路分析2.2.1红外遥控发射器红外遥控发射器是电视机外一个供用户操作的小盒子，其电路主要由M50462AP集成芯片、红外发射二极管以及一组按键组成按动面板上的各遥控操作功能按键，可产生不同脉冲编码的红外调制脉冲指令信号。
M50462AP是组成遥控信号发射器的专用集成电路，它为 24 脚直插式塑封构造，内部由振荡器、时钟信号发生器、键位扫描信号发生器、键位编码器、遥控指令编码器、用户码转换器、码调制器和输出缓冲器等组成由M50462AP所构成的红外遥控发射器电路如图4所示[6]图4M50462AP所构成的红外遥控发射器电路2..2.2红外遥控接收器红外遥控接收器由红外光电二极管和遥控信号专用接收集成芯片CX20106A等组成，如图5所示图5红外遥控接收器2.2.3 M50436 - 560SP微处理器系统 M50436-560SP芯片采用52脚双排小型，塑料封装其引脚功能如图6所示[7] 图6M50436-560SP芯片引脚功能图M50436-560SP芯片是由CMOS工艺做成的4位〔Bit〕单片微处理器，专用于电压合成方式的数字调谐系统它具有屏幕显示、自动/手动预置功能、自动关机、视频输入、控制模拟量、定时关机、遥控接收等功能，它与存储器EAROM〔M58655P〕可以组成选台系统M50436 - 560SP芯片内部包括中央处理单元CPU、程序存储器ROM、随机数据存储器RAM、提供调谐电压信号的14位脉宽调制电路PWM及PWM信号串行输出电路、3个提供模拟量控制信号的7位PWM电路、D/A转换电路、定时器、计数器、屏幕字符存储器和显示输出控制电路、电压合成数字选台系统等。
要使M50436-560SP芯片能正常工作，必须满足以下3个 根本条件：一是B52脚和B26脚之间必须有+5V电源供电；二是内部的时钟振荡器必须起振，共振荡频率取决于B28和B29脚外接的石英晶体，典型值为4.0MHz；三是B27脚必须外加有正确的复位信号，如图7所示图7 B27脚复位信号〔1〕频段切换选台首先需要选择频段M50436-560SP通过⑥、⑦脚输出的高、低电平来选择频段⑥、⑦脚电平可以构成4种状态，如表1所示①调谐电压在确定了频段开关后，还应向高频调谐器输送调谐电压 M50436 - 560SP从①脚输出脉宽调制信号，经倒相放大后，由低通滤波器取出其中的直流成分，作为调谐电压倒相放大器的作用是进展电平转换，因为M50436 - 560SP的①脚输出的脉冲幅度不超过电源电压VDD〔+5 V〕，而高频调谐器所需的调谐电压最大可到达30 V，故需要进展电平转换在自动选台时，调谐电压从低至高变化，即从0 V变到+30 V，所以要求M50436- 560SP的①脚输出的电压必须是从+5 V→0 V表1 M50436-560SP频段选择②同步功能 M50436 - 560SP的36脚引入电视机复合同步脉冲。
在自动选台时，M50436 - 560SP根据36脚有无足够幅度的复合同步信号，就可判断当前是否收到电视台节目信号假设有，则将搜索速度放慢，进展自动频率微调〔AFT〕控制，以便找到最正确调谐点；假设无，则继续按原速度改变调谐电压以搜索下一个电视台的节目③ AFT功能 AFT电路由⑧、35脚和外围电路组成⑧脚输出的电平决定AFT功能是否起作用在手动选台时，⑧脚输出高电平，切断了AFT信号通路，因而高频调谐器的AFT不起作用，以便用户准确调谐在调谐过程完毕后，⑧脚变为低电平，于是又恢复了AFT的作用在自动选台时，便有以下一系列的操作：首先从43脚输出低电平，通过43脚与②脚之间外接的消噪二极管〔正极接②脚，负极接43脚〕将②脚电平拉低，从而关闭伴音通道，实现静噪，以消除在自动搜索过程中出现的噪声其次，从⑧脚输出高电平，使高频调谐器的AFT控制失去作用，以利准确选台；同时，通过有关接口电路，将电视中放AFT电压引入到35脚当收准一个频道后，就自动将有关信号存入记忆存储器M58655P中，然后继续搜索下一个频道，以完成自动搜索功能最后，当从VL→VH→U整个自动搜索过程完成以后，微处理器再从M58655P中将第1个搜索到的频道位置号中的频段和调谐数据输出，送到高频调谐器，使电视机处于接收该频道节目的状态，并在屏幕右上角显示该频道号及所在的频段。
然后，微处理器令⑧脚输出为低电平，即恢复高频调谐器的AFT作用同时，再使43脚电位升高，并把30%的音量满度控制、 80%的亮度满度控制、50%的色饱和度满度控制的对应信号电压从②、④、③脚分别输出，于是屏幕出现稳定清晰图像，并伴以适当的伴音至此，完成了整个自动选台过程〔2〕记忆存储器M50436-560SP与M58655P的连接方法如图8所示图8 M50436 - 560SP与M58655P的连接方法以M50436-560SP为核心组成的遥控系统在切断电源之后仍有记忆功能，这个记忆功能是由电可改写的不挥发存储器M58655P提供的选台时的各种数据，包括频段数据，调谐数据及音量、亮度和比照度等数据，都保存在M58655P中，在用户重新选择某个节目号时，M50436 - 560SP就会从M58655P中取出有关的数据，以接收相应频道的电视节目[8]〔3〕屏幕字符显示 M50436 -560SP具有很强的屏幕字符显示功能它能够显示阿拉伯数字、英文大写字母、局部日文字母和某些符号显示局部每行最多为16个字符，每个字符由6×7个点组成屏幕字符显示由三局部组成：①显示时钟电路〔48、49脚〕。
②场、行脉冲输入电路〔50、51脚〕③屏幕字符输入〔44~47脚〕〔4〕模拟量控制 M50436-560SP的②、③、④脚分别为音量、色饱和度和亮度控制信号输出端这些信号与①脚的输出信号一样，都是脉宽调制〔PWM〕信号，但由于音量、色饱和度和亮度的控制要求没有调谐电压那么严格，所以这三个信号都由M50436-560SP用7位数据进展调节，变化的级差为64级 为了取得这些信号的直流成分，②、③、④脚都必须外接低通滤波器，而且通常还要进展电平变换，使控制电压在0~12 V范围内变化在这种情况下，控制精度为12 V/64≈0.2V〔5〕主电源控制当电视机总电源开关接通电源时，为遥控电路供电的副电源开场工作，整个遥控电路处于待命状态，但此时电视机的主电源未工作，所以电视机主机芯不工作如果用户按压电视机面板上的电源开关键或遥控发射器上的电源开关键，M50436-560SP的⑨脚便从低电平变为高电平，经过电平变换之后去接通电视机的主电源，于是电视机主机芯开场工作 如果用户再次按压电视机面板上或遥控发射器上的电源开关键，则M50436-560SP的⑨脚又由高电平变为低电平，从而切断电视机的主电源，于是电视机主机芯又不工作。
遥控电路对主电源的控制执行可以通过继电器、光电耦合或电子耦合三种方式中的任一种进展2.2.4接口控制电路接口控制电路一般由电平变换、低通滤波、AFT控制等电路组成图9列出了几种典型的接口电路图 9两种典型的接口电路(a) 频道调谐接口电路； (b) 模拟量接口电路总 结课程设计是我们专业课程知识综合应用的实践训练，这是我们迈向社会，从事职业工作前一个必不少的过程〞千里之行始于足下〞，通过这次课程设计，我深深体会到这句千古名言的真正含义在这次设计过程中，表达出自己单独设计的能力以及综合运用知识的能力，体会了学以致用、突出自己劳动成果的喜悦心情，从中发现自己平时学习的缺乏和薄弱环节，从而加以弥补我今天认真的进展课程设计，学会脚踏实地迈开这一步，就是为明天能稳健地在社会大潮中奔跑打下坚实的根基，在这次课程设计当中我碰到了许多问题，我曾经接触过这方面的书籍和实物，也对其有一些简单的了解但是却不知道具体的工作原理，当我拿到课程设计的题名后完全不知道该怎么办好，在指导教师王教师的悉心指导下，我明白了其中的道理，于此同时我通过大量地阅读和查阅相关的资料，最终此次课程设计才得以完成通过这次课程设计让我懂得了在以后的学习和工作当中要不断地完善自我、努力上进、刻苦钻研力争在电子信息行业有一个好的开展和结果。
致 谢在电视机原理课程设计中，受到王教师以及很多同学的热情帮助，特别是我的同学们，他们的热情使我感动，也让我明白友情的重要还有王教师渊博的学识，严谨的治学态度使我受非浅，同学们的热情帮助使我信心十足，设计的成功凝聚了大家共同的心血，在此我表示忠心的感谢同时，在此期间，我也从我的室友和同学们得到许多帮助，是他们在我苦无头绪之时帮我找资料，在我有疑难时耐心给我解答，并一直给予我鼓励和支持，支持我认真细致的完成这篇设计我也要向他们致以谢意最后，再次向帮助我完成这篇论文的教师同学们表示最诚挚的感谢！参考文献[1]李海霞. 电视机原理实验指导书[M]. 郑州：黄河科技学院，2008. [2]姜秀华. 现代电视机原理[M]. 北京：高等教育出版社，2008. [3]裴昌幸. 电视机原理与现代电视系统[M]. 西安：西安电子科技大学出版社，1997. [4]何希才. 新型开关电源设计与维修[M]. 北京：国防工业出版社，2003. [5]董成国. 电视机、录像机集成电路使用手册[M]. 四川：四川科学技术出版社，2007.[6]黄怀智. 电视机各级电路分析[M]. 天津：光华出版社，2005.[7]张世耀. 电视机原理与维修[M]. 济南：山东科学技术出版社，2002.[8]田民波.电子显示[M].北京：清华大学出版社，2001.。
