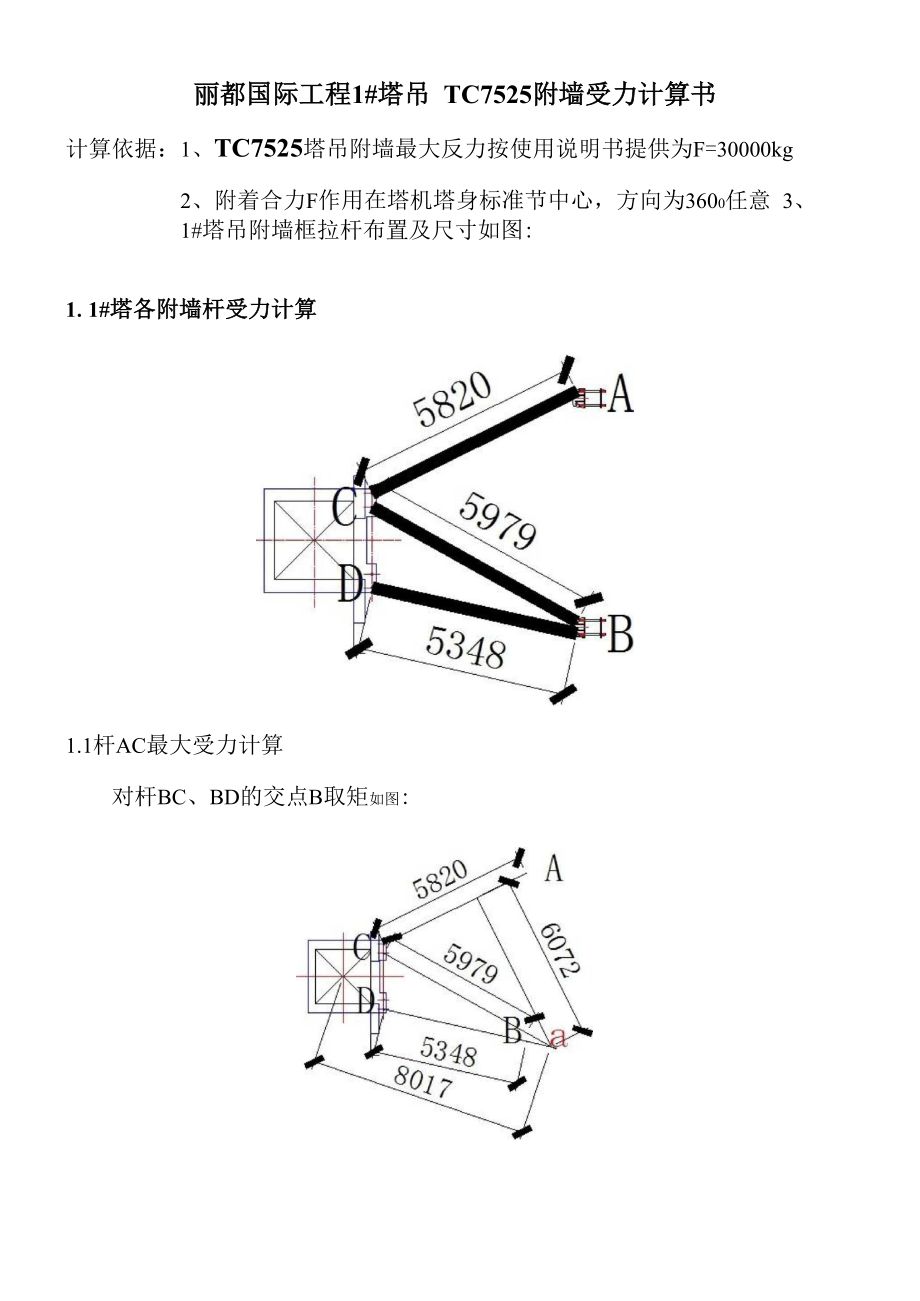

丽都国际工程1#塔吊 TC7525附墙受力计算书计算依据：1、TC7525塔吊附墙最大反力按使用说明书提供为F=30000kg2、附着合力F作用在塔机塔身标准节中心，方向为3600任意 3、1#塔吊附墙框拉杆布置及尺寸如图:1.1#塔各附墙杆受力计算1.1杆AC最大受力计算对杆BC、BD的交点B取矩如图:M = 08017 x F = 6072 x FACFAC = 39.611X轴、Y轴方向上的分立分别为Fx=35.51t、FY=17.54t1.2杆BC最大受力计算对杆AC、BD的交点b取矩如图:M = 02770 x F = 1992 x FFC = 21.571X轴、Y轴方向上的分立分别为Fx=18.84t、FY=10.51t1.3杆BD最大受力计算对杆AC、BC的交点c取矩如图:M = 02110 x F = 1546 x FFD = 21^.981X轴、Y轴方向上的分立分别为Fx=21.46t、FY=4.8tB铰点X轴、Y轴最大受力为Fx=40.3、FY=15.31t2.附墙杆强度计算桁架式附墙撑杆，截面如图：2.1受力分析由于三根附墙杆截面相同且杆件截面尺寸与长度尺寸相比要小很多可以按压 杆稳定进行验算。
按上述计算结果对受力最大杆AC进行稳定性验算；杆AC长5820mm；受轴向最大力F=39.61t附墙杆为桁亍架式附着杆，主支角钢尺寸4X75X75X8（截面积A=4601.2mm2；）材料：Q235许用应力［y］= 170N/mm22.2轴心受压结构验算2.2.1长细比计算根据经验公式：杆 B: x=-L^ = 5820 = 38.67〈［入］=1200.43 人 0.43 x 350lc ——结构件的长度2.2.2轴压稳定性验算杆 B:b = ——n— = = 95.2N/mm2< t］= 170N/mm2・ A 0.904 x 46.012fn 计算轴向压力；Ar——结构的毛截面积；4——根据结构件的最大长细比选取的轴心受压件稳定性系数；查表得叩=0.904经验算采用该截面杆件，结构安全杆件稳定.3.结论结构杆件强度和稳定性均满足要求，结构安全4. 参考文献GB/T13752塔式起重机设计规范。
