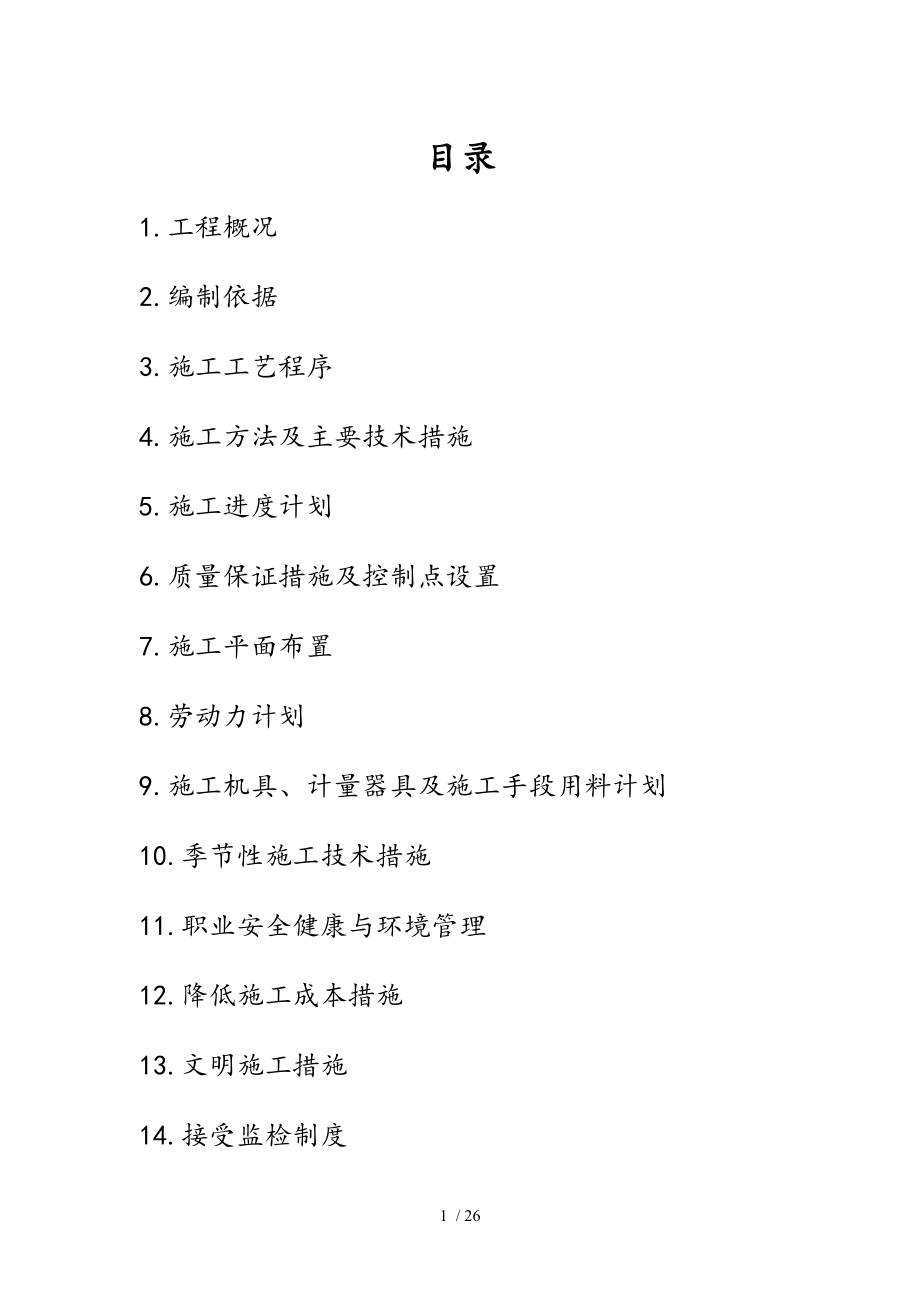

目录1.工程概况2.编制依据3.施工工艺程序4.施工方法及主要技术措施5.施工进度计划6.质量保证措施及控制点设置7.施工平面布置8.劳动力计划9.施工机具、计量器具及施工手段用料计划10.季节性施工技术措施11.职业安全健康与环境管理12.降低施工成本措施13.文明施工措施14.接受监检制度15.附图附表1．工程概况有研半导体材料有限公司直拉炉配管、配电安装作业工程其中不锈钢管道单元是整个装置的核心部分.装置中的高压管道也全部集中在此单元因此该单元也是整个装置施工的难点所在工艺管道共有FF23、FF16、FF14、FF10、FF08、BA08六个等级管道规格如下：不锈钢管φ8*1.5、φ12*2、φ32*3、φ48*3、φ48.3*3.6/12.5、φ70*3.2、φ150*4.碳钢管规格最大为φ219.1*6.3、最小为φ20*2.6其中不锈钢材质、碳钢材质均为国标管道共计约3500米装置中的高压管道规格有φ12*2〔丝扣连接、φ48.3*3、φ70*3.2、φ150*4.高压管道的设计压力为58Mpa.试验压力为87Mpa.如何确保高压管道的施工质量是整个装置的重点和难点2.编制依据2.1《工业金属管道工程施工及验收规范》GB50235—97；2.2《现场设备、工业管道焊接工程施工及验收规范》GB50236—98；2.3《化工金属管道工程施工及验收规范》HG50225-95；2.4《压力管道安装安全质量监督检验规则》2002版；2.5《石油化工施工安全技术规程》SH3505—1999；2.6 公司《质量 安全 环境管理体系程序文件》。
3.施工工艺程序施工准备阶段：设计交底图纸会审施工方案编制工程技术交底安全技术交底焊工资格考试材料计划编制施工阶段：单线图审核现场实测按单线图领料确定预留焊口位置下料及坡口加工组对焊接编号管道组装管道焊接管道X-射线检测压缩空气、水压试验管道水冲洗〔空气吹扫管线复位4.施工方法及主要技术措施4.1技术交底针对该工程的特点以及施工中的重点和难点.在施工前.我们对施工班组进行下列内容的交底：a.工程特点及特殊技术要求b.施工图纸上有关符号的意义及查对方法c.施工程序及方法d.质量要求及验收标准e.质量控制点内容、级别f.工期要求g.职业安全健康及环保要求4.2焊工资格鉴定凡从事直拉炉装置工艺管道焊接的焊工应按焊工考试标准进行核查.并经甲方认可合格后方可进行管道焊接4.3材料验收、保管及发放材料验收.1管子、管件、阀门的材质、规格、型号及质量应符合设计图纸的规定并具有质量证明书2管子、管件、阀门应进行外观检查.其表面应无裂纹、缩孔、夹渣、折迭、重皮、划痕等缺陷.不超过壁厚负偏差的锈蚀和凹陷3高压管质量证明书应包括以下内容：a.供方名称及代号；b.需方名称及代号；c.合同号；d.钢号；e.炉号、批号及重量；f.化学成分；g.品种名称及尺寸；h.试验结果；i.标准编号。
4高压钢管应有代表钢种的油漆颜色和钢号、炉罐号、标准号及制造厂的印记5高压钢管验收时.如发现质量证明书与到货钢管的钢号或炉罐号不符或钢管标牌上无钢号、炉罐号时应对钢管按规范进行校验性检查6高压管件.中压焊接管件应核对制造厂的质量证明书.并确认以下内容是否符合要求：a.化学成分； b.机械性能； c.高压管件无损探伤结果7高压螺栓、螺母应每批各取两根进行硬度检查.若有不合格.须加倍检查.若仍不合格须逐根进行检查.硬度不合格的螺栓应取该批中硬度值最高、最低各一根校验机械性能如有不合格.再取其硬度最近的螺栓加倍校验如仍有不合格.则该批螺栓不得使用8高压管管端螺纹加工质量.用合格的法兰单配.徒手拧入不应松动9管端锥角密封面不得有划痕、刮伤、凹陷、啃刀等缺陷.用标准透镜垫做着色检查.接触线不得间断或偏位10阀门使用前应进行外观检查.但根据德方要求不做强度及严密性试验11法兰〔盲板密封面应平整光洁.不得有毛刺及径向沟槽12石棉橡胶垫片表面不得有折损、皱纹钢环垫及金属透镜垫表面应无划痕、凹陷等缺陷材料保管.1经检验合格的管材、阀门、管件、紧固件应按甲方要求设立一个材料库进行摆放碳钢、不锈钢应分开摆放.不同型号的不锈钢也应分开摆放.不锈钢下面应垫上木板。
2由于该工程的压力等级较多.不同压力等级的管道材料极其易混淆因此在不同压力等级的管道材料当中.还要将同一类型的管道材料〔法兰与法兰、弯头与弯头等集中存放.并在每一种材料附近贴上标有型号、尺寸及管线号的标签.以便查找、领料3安装前不得将管材、管件与阀门开口端的临时盖帽拆除若开口端未封闭的.应封闭其开口端.以免杂物进入4现场应设有焊条库.不同的焊接材料应分类摆放.室内应保持干燥5仓库保管应做好所有材料的入库流水帐材料发放.1由于该工程的管件种类、型号较多因此.我们必须专门成立一个领料小组.小组由技术员、材料员、仓库保管员组成根据施工作业计划.由领料小组成员提前将各班组第二天要施工的管线材料找好.标记并分开存放领料时.各班组带着单线图号即可领料2各班组当天未用完的少量材料由各班组自行保管.当天领出而未施工的管道材料应在下班前退回仓库3仓库保管员做好出库流水帐.对于领走的材料应由领料人及时签字4.4管子下料切割管子下料前.应根据单线图及现场实测量好尺寸不锈钢管子切割采用砂轮切割.管子上开孔采用钻孔方式碳钢管切割：a.小于4″管子采用砂轮切割；b.大于4″管子采用氧—乙炔焰切割管子上开孔采用氧—乙炔焰切割。
用于切割管子的砂轮机不能碳钢、不锈钢混用管子切割后.切口表面应平整.不得有裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等切割后的碳钢管外口用锉刀和砂轮机清理.切割后的不锈钢外口用锉刀和磨光机清理.内口均用内磨机清理切割后尚留在管子内部的氧化物、铁屑、灰尘等应清理干净切口平面倾斜偏差为管子直径的1%.且不得大于3mm4.5管道预制为减少管道安装的难度.提高施工质量及进度.管道施工采用地面预制.分段组焊安装的方法管道预制应按单线图上标注的数量、规格、材质选配管道组成件进行预制管道的坡口加工.1管道坡口均采用砂轮机打磨的方法高压不锈钢管由于部分已预制.形状又极不规则.机械加工坡口有一定难度.故也采用砂轮机打磨加工坡口的方法4.5.3管子、管件组对时.其内壁要做到平齐.内壁错边量不宜超过壁厚的10%.且不大于2mm管道预制应考虑安装方便.按现场实际安装情况留调整活口预制组合件应有足够的刚性.防止其永久变形.必要时可采取临时加固措施预制管段加工尺寸允许偏差如下表所示：项 目允许偏差〔mm自由管段封闭管段长 度±10±1.5法兰面与管子中心垂直度DN≤1000.50.5100＜DN≤3001.01.0DN＞3002.02.0法兰螺栓孔对称水平度±1.6±1.6预制完毕的管段.应将内部清理干净.并及时封闭管口.防止杂物进入。
预制完毕的管段应及时编号并妥善保管4.6管道安装管道安装应具备的条件：a.由于超临界萃取装置管道大部分安装在H型钢制作的钢结构上.故管道安装前.与管道有关的钢结构、机械设备安装必须经检验合格.满足管道安装的要求b.管子、管件、阀门等内部已清理干净.无杂物、水分根据管道施工的难易程度.考虑到后续施工中可能发生的修改.因此我们选择先安装高压管道、后安装中低压管道.先施工不锈钢管、后施工碳钢管的顺序高压管道安装时.应合理选择安装顺序根据本工程的实际情况.所有管道的走向及长度都应在现场严格测量中低压管道我们选择从设备管口开始配管的顺序进行预制管道应按管道系统号及预制顺序号进行安装管道安装前对照单线图再次核对管子、管件、阀门及其他附件的规格型号、材质是否符合设计要求高压螺纹部分应清理干净.并进行外观检验.不得有缺陷.并涂以专门配带的油脂保护螺纹法兰拧入管端时应使管端螺纹外露法兰连接应与管道同心.并应保证螺栓自由穿入法兰螺栓孔应跨中安装法兰间应保持平行.其偏差不得大于法兰外径的1.5/1000.且不大于2mm不得用强紧螺栓的方法消除歪斜法兰连接应使用同一规格的螺栓.且安装方向应一致搞清楚高压法兰用螺栓与普通螺栓的不同点.使用时严格区分.以免混用。
高压螺栓带凸台的一面为压紧面.切忌用错法兰连接后用数显游标卡尺测量相互垂直的四个方向两片法兰之间的间距.如有偏差.应及时调整.使之相等.以免泄露对于高压管法兰连接尤应如此管道连接时.不得用强力对口、加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷安装透镜垫时.应确保透镜垫与法兰面保持平行否则将无法确保两片法兰面的间隙一致管道对口时应在距接口中心200mm处测量平直度.允许偏差如下：a.管子公称直径DN＜100mm时.允许偏差为1mm；b.管子公称直径DN≥100mm时.允许偏差为2mm管道上的仪表接点孔和焊接应在安装前进行高压管上的仪表控制点管嘴应先焊上.后与管子一起钻孔安装不锈钢管道时.不得用铁质工具敲击不锈钢管道与碳钢支架间应垫入橡胶垫片.防止不锈钢与碳钢直接接触不锈钢高压管道安装完毕后应检查材质、标记.发现无标记时应复查管道安装坡度应与设计图纸相一致管道法兰与传动设备法兰连接前.应在自由状态下.检查法兰的平行度和同轴度.允许偏差为：平行度≤0.15mm、同轴度≤0.50mm管道系统与传动设备最终连接时.应在设备联轴节上架设百分表监视设备位移.其位移值应小于0.02mm。
当阀门与管道以法兰或螺纹方式连接时.阀门应在关闭状态下安装当阀门与管道以焊接方式连接时.阀门不得关闭管道安装的允许偏差如下表所示：项 目允许偏差〔mm坐 标架空及地沟室 外25室 内15埋 地60标 高架空及地沟室 外±20室 内±15埋 地±25水平管道平直度DN≤100mm2L/1000.最大50DN＞100mm3L/1000.最大80立管铅垂度5L/1000.最大30成排管道间距15交叉管的外壁或绝热层间距20注：L为直管的长度4.7管道支、吊架安装管道安装时.应及时固定和调整支、吊架支、吊架位置应准确.安装应平稳牢固.与管道接触应紧密无热力位移的管道.其支、吊架应垂直安装有热力位移的管道.吊点应设在位移的相反方向.按位移值的1/2偏位安装〔如图所示两根热位移方向相反或位移值不等的管道.不得使用同一吊架导向支架或滑动支架的滑动面应洁净平整.不得有歪斜和卡涩现象其安装位置应从支撑面中心向位移反方向偏移.偏移量是位移值的1/2〔如图所示.绝热层不得妨碍其位移4支、吊架焊接应由合格焊工施焊.并不得有漏焊或焊接裂纹等缺陷管道与支架焊接时.管子不得有咬边、烧穿等现象。
4.8 管道焊接本工程所用管道材料全部为国准.不锈钢管及焊接材料标准一致确保焊接质量.就成了本工程的重点4.8.1焊接方法采用手工钨极氩弧焊的方法不锈钢管打底焊时.管道内充氩保护.氩气纯度应在99.99%以上4.8.2焊接材料的保管、烘烤、发放及回收4.8.3.1放入专门的焊条库.并由专人看管4.8.3.2严格按照焊条说明书上规定的烘烤温度及保温时间进行烘烤和保温即在250℃时烘烤2小时后在100℃时保温4.8.3.3根据各个焊工的焊接工作量.严格控制其焊接材料领用量.用剩的焊条要及时回收4.8.3.4焊道层数再增加时.焊接工艺参数参照前一层焊道的焊接工艺参数4.8.6焊接时应注意的问题：.1焊接时严禁在坡口之外的母材表面引弧和试电流.防止电弧擦伤母材2多层焊时层间接头应错开.每层焊完后.应立即对层间进行清理.并进行外观检查.发现缺陷消除后.方可进行下层的焊接3管道焊接时.管内应防止穿堂风4焊接完毕应将焊缝表面的熔渣、飞溅物等清除干净5不应在不锈钢及高压管道上点焊卡具或临时支、吊架6不锈钢管道焊缝表面应进行酸洗及钝化处理焊接检查.1按设计要求.本工程各种管道焊缝探伤比例分别为：FF23、FF16：100%FF14、FF10：25%.2射线评片标准按GB3323-87进行。
3高压管道焊缝无损检测分两次进行.即打底透一次.盖面再透一次4对于壁厚δ=28mm的管道焊缝.打底焊采用X射线探伤.盖面采用γ射线探伤5焊缝在进行射线探伤之前.须经外观检验合格a.焊缝表面不允许有气孔、裂纹、夹渣、熔合性飞溅、凹陷等缺陷b.焊缝表面咬肉深度≤0.5mm.长度≤10%焊缝长度6规定进行无损探伤的焊缝.应对每个焊工所焊焊缝按比例进行抽查.且每条管线上不得少于1个焊口7每出现1道不合格焊缝应再检验2道该焊工所焊的同一批焊缝当这2道焊缝又出现不合格时.每道不合格焊缝应再检验2道该焊工所焊的同一批焊缝如仍有不合格.应对该焊工所焊的同一批焊缝全部进行检验8焊工返修次数：碳钢管不超过3次.不锈钢不超过2次焊接变形相对于碳钢来说.奥氏体不锈钢的热导率小.而线膨胀系数却大得多所以不锈钢焊接变形比碳钢大得多.加上高压管壁厚较大.焊接层数较多.更易产生更大的焊接变形因此.焊接变形的控制是本工程的又一难点1减小焊接变形量.即尽可能地采用较小的焊接电流和较大的焊接速度2多层焊接时.待上一层冷却后再焊下一层必要时可采取冷水浇等强冷措施加快冷却速度3采用合理的焊接顺序.如可采用分段跳焊法或对称焊法4采用反变形法。
即在管道对口时预留一定角度.焊接时沿角度的反方向开始施焊4.9 管道系统试验及冲洗所有管道安装完毕后.必须对管道系统进行强度、严密性试验.以检查管道系统及各连接部件的工程质量系统实验前应具备的条件：.1对照管道流程图及单线图检查管道是否按设计图纸施工完毕.安装质量是否符合规范要求2管道焊缝无损检测已全部完成.并报经XX市锅炉压力容器监督检验所检查通过3管道支架已按设计要求全部完成4高压管道施工记录和资料应齐全5试验用的压力表已经校验.其精度不低于1.5级.其量程为试验压力的1.5倍6试验用的试压泵及临时管线已经接通7试压用的水源已准备充分.且要保证水中的氯离子含量不得超过25*10-6〔25PPm拆除所有阀门、测量设备、容器和安全阀.用盲板或堵头堵住所有孔口加置盲板的地方应有明显的标记高压管道试压将分段进行即将每一条管线沿法兰连接的地方脱开.分段进行压力试验高压试压泵、临时管线、接头等由UHDE公司提供管道试压时必须有以下各方代表在场：业主、我公司试验合格后及时做好记录并请以上各方代表签字认可压力试验的参数按下表：管线等级强度试验严密性试验压力介质压力介质FF08、BA0815水10水FF1037.5水25水FF14120水80水FF16375水250水FF23870水580水向系统内注水.升压。
升压前应将系统内的空气排尽.升压应缓慢进行当压力升至强度试验压力后.稳压10分钟.以压力不降、无泄漏、目测无变形为合格强度试验合格后.将试验压力降至严密性试验压力.停压30分钟.检查焊缝及法兰密封面无泄漏为合格如有泄漏.不得带压处理试验合格后.降压排水.严禁随地排放.应引入最近的排水沟排放管道冲洗.1管道强度及严密性试验合格后应分段进行吹洗2所有阀门、测量设备、容器、安全阀同管道系统进行隔离.吹扫时脏物不得进入设备3水管道用水进行冲洗.CO2管道用压缩空气进行吹扫4水冲洗时管内流速应大于1.5m/s冲洗应连续进行.以出口的水色和透明度与入口处一致为合格5管道吹扫应有足够的流量流速应大于20 m/s.空气吹扫时.在排气口用白布检查.如5分钟内检查其上无铁锈、灰尘、水分及其他杂物为合格6冲洗、吹扫合格后.拆除所有盲板.按图将管线复位.与传动设备连接的法兰应与安装时一样监视设备位移5.施工进度计划见附表16.质量保证措施及控制点设置6.1质量保证体系为了确保管道安装质量.经公司认可.我们在现场组建了以下的质量保证体系：6.2.质量保证措施施工准备期的质量控制.1组织各施工班组参加技术交底.了解工程的技术要求、质量关键及施工难点.设计交底应作好记录。
2编制施工方案.施工方案应报建设单位审批3组织编制工程质量计划.工程质量计划报建设单位备案.并发至各施工班组执行4工程开工前.制定现场工序质量的三级质检控制点表.控制点表经建设单位认可后执行 管道安装三级控制点如下： 管道安装 1材料接受C2试验前检查A3强度试验A4严密性试验A5吹扫/冲洗检查A6泄漏/真空试验A7管线复位检查A.5做好特种作业人员的培训、考核及发证工作.确保特种作业人员持证上岗并满足工程需要6根据本工程使用的材质.做好相应的焊接工艺评定及其它必需的工艺方法评定7根据工程需要配备足够的施工机具.并保证其状况良好.配备足够的计量检测器具.保证其精度满足工程需要且在周检有效期内施工期的质量控制.1组织工程质量计划的实施.检查督促施工班组质量计划的执行.对执行中出现的问题及时采取解决措施.以确保质量目标的实现2确保各级质量保证体系人员到位.职责明确.质保体系运行有效3定期召开现场质量会议.检查质量体系运行及质量计划执行情况.对存在的问题制定改进措施根据现场具体情况.不定期召开专题质量会议.讨论并解决特定的质量问题4参加建设单位召开的质量会议.随时接受建设单位或质量监检单位对现场工程质量的建议及意见.并尽快作出整改、处理及澄清。
5对现场的施工过程进行监控.确保按图纸、规程规范及批准的方案施工对现场任何违反图纸、规程规范及方案的施工.应随时制止6按确定的质量检测控制点.做好各工序质量的自查.申请并组织B级以上的工序质量检查.确保工序质量自觉接受业主和UHDE公司的检查.对业主和UHDE公司的任何检查.提供必要的条件和方便7对现场施工中出现的质量问题及任何不合格项.组织必要的专题质量会议.查清问题的原因.提出处理意见和改进措施.并组织贯彻实施8按材料采购管理程序.加强对进入现场的材料、零部件的入库检验、保管及发放管理.不合格品严禁进入现场.确保用于工程的材料质量符合设计及规范要求9严格控制工序质量.加强工序交接及专业间的中间交接管理.认真办理工序交接手续.上道工序未经检验合格.不得转入下道工序10加强对不合格品的控制管理.对在检产品、合格品和不合格品应分别挂牌标记.隔离存放并作好相应记录11做好施工原始资料的收集、记录和整理工作.确保技术资料及各种质量记录的准确、完整.并与工程进度同步12对检查合格的分部分项工程及工序质量签字确认.做好质量统计工作并及时向建设单位提交质量统计报表竣工阶段的质量控制.1组织编制传动设备单体试车、工艺管道试压/吹扫方案 。
2在各专业施工单位自查合格的基础上.组织现场工程的"三查四定"工作.查施工漏项.查质量隐患.查未完工程.查出问题后.定责任、定措施、定人员、定完成时间检查督促责任人员对查出问题的处理.确保将问题处理在交工前.向用户负责3按批准的方案组织试压、吹扫及机械单体试车.上述工作均应有建设单位代表参加.试验应作记录.试验合格后有关人员应按授权范围在试验合格证书上签字.并按规范对试压/吹扫及机械单体试车进行检查验收4做好分部工程的质量评定工作并在项目经理部的组织安排下.搞好单位工程质量评定5对具备竣工条件的分部工程.搞好现场清理.向建设单位的生产车间办理中间交接.并在项目经理部的统一安排下.搞好单位工程竣工验收及交接6工程竣工时.按有关规定.组织整理交工技术文件及竣工图.审核合格后.统一向建设单位移交7.劳动力计划项目负责人：1人技术员：2人安全员：1人材料员：1人保管员1人电工：1人管工：6人焊工：6人气焊工：2人起重工：2人壮工：6人 8.施工机具、计量器具及施工手段用料计划名称精度量程/规格数量硅整流电焊机 19KW3台焊条烘箱 1台砂轮切割机 φ4002台砂轮磨光机 φ1505台试压泵 250Mpa1台空气压缩机 4.8m3/Min1台数显卡尺 0.02mm1把铁水平 2mm/m2把电动套丝机 1/2″-2″1台扳手 各种尺寸2套AE工具 1套钢卷尺1mm/m5m5把角尺0.5mm630*400mm5把水平尺2mm/m300mm5把氧气表2.54/2.5MPa2块乙炔表2.54/2.5MPa2块压力表1.61.6MPa2块压力表1.64.0MPa2块压力表1.616MPa2块砂轮片 φ100500片切割片 φ40060片焊条 A02240kg9.季节性施工技术措施由于本工程施工期在5～7月份.且全在室内施工.故本工程没有季节性施工的技术要求。
10.职业安全健康与环境管理项目开工前.对施工范围内的危害和环境因素进行辩识.确定存在的危害和环境影响并进行评价11.降低施工成本措施11.1组建高压管道安装质量管理小组并开展活动.提高焊接一次合格率.减小因返功造成的损失.节约工程成本11.2充分发挥现场现有人员的作用.成立材料领用小组.为现场施工创造有利条件.提高工作效率11.3根据现场实际情况.建议业主和UHDE公司改变放空管走向.节约大量机械台班11.4高压管焊采用分段对称焊法和反变形措施.减小焊接变形11.5吃透施工图纸.提出准确的材料计划.避免浪费11.6严格控制过程工序质量.不合格品严禁进入下一工序12.文明施工措施12.1设立专职安全员.负责监督各项安全技术措施的实施落实各项危害和环境因素的防治措施的实施情况协助项目负责人做好施工安全工作12.2坚持"安全第一.预防为主"和"管生产必须管安全"的基本原则.加强安全技术.安全意识教育.建立和健全安全生产责任制12.3坚持班前安全快会制度.布置生产的同时必须讲清楚安全要求12.4进入施工现场必须按规定佩戴安全保护用品12.5施工用电由专人统一管理.用电设备、工作平台接地可靠.绝缘良好.坚持班前、班后和使用中经常检查。
只有故障排除后.方可继续作业12.6高处作业时.施工人员应佩带安全带.安全带必须系挂在施工作业的上方牢固构件上交叉作业必须注意安全.高空施工要妥善保管好随带工具及零部件.严禁高处往下抛东西12.7高压管道及阀门试压时升压、降压应缓慢试压时严禁无关人员进入厂房试压过程中处理泄漏点时.不得带压处理12.8管道吹扫时.吹扫口严禁站人12.9吊装作业应有统一指挥.高空作业应系溜绳.严防吊装物撞击设备及钢结构12.10氧气瓶、乙炔瓶及导线和气带不得交叉在一起.气瓶不得置于烈日下暴晒.气瓶与明火距离应符合要求.氧气瓶、乙炔瓶应分区存放12.11严格遵守各工种的安全操作规程13.附图附表26 / 26。
