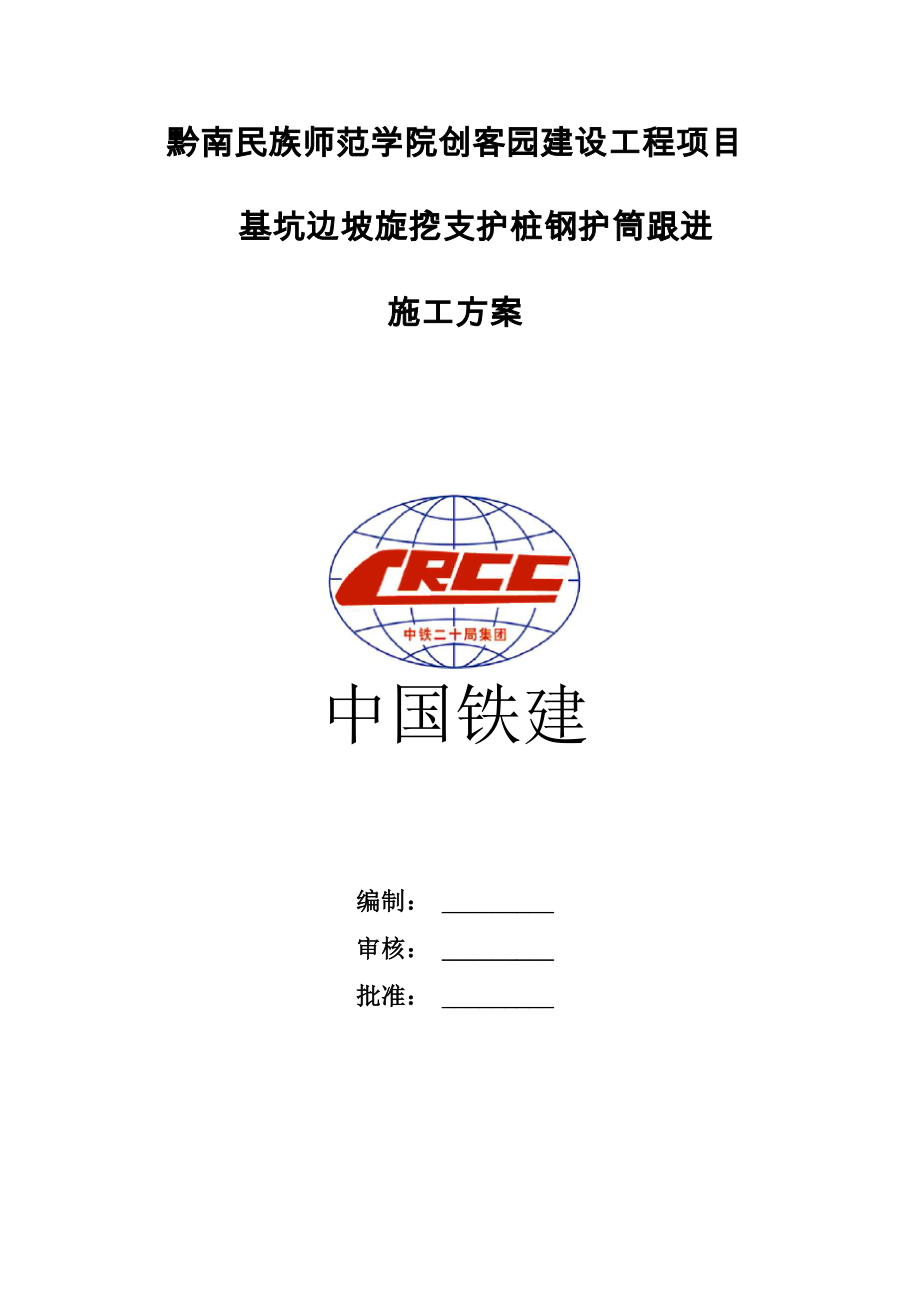

黔南民族师范学院创客园建设工程项目基坑边坡旋挖支护桩钢护筒跟进施工方案中国铁建编制： 审核： 批准： 中铁二十局集团第六工程有限公司 中国铁建黔南民族师范学院创客园建设工程项目部二O—八年四月目录一、 工程概况 1二、 工程地质情况 1三、 桩基施工情况 2四、 施工技术方案 24.1、 桩基内护筒跟进的施工工艺 34.2、 全程钢护筒跟进施工 44.3、 保证施工质量的控制要点 44.4、 其他事项 7五、 安全保证措施 7一、工程概况拟建黔南民族师范学院创客园，为-2+5F主楼及副楼组成，平面 呈长方形，近东西向展布，交通便利，场地自然地貌标高约为 785.4m， 拟建地下室-2层标髙为777.8m，基坑开挖后将形成长为325m，髙约 为10m的岩土混合边坡，其中B-C段边坡长为67.892m，坡顶为已建 3F 建筑，条形基础，拟建地下室紧邻用地红线，边坡无放坡空间， 需垂直开挖，设计桩径为 1.2米，类别为旋挖护坡桩，间距2.5 米， 桩长约为12米；C-D段边坡长为94.6m，坡顶为已建斗蓬山路，拟建 地下室边线紧邻用地红线，边坡无放坡空间，需垂直开挖，设计桩径 为1.2米，类别为旋挖护坡桩，间距2.5米，桩长约为14米；D-A 段边坡长为62.799m，坡顶为已建3F建筑，条形基础，拟建地下室 紧邻用地红线，边坡无放坡空间，需垂直开挖，设计桩径为 1.2 米， 类别为旋挖护坡桩，间距 2.5 米，桩长约为 17 米。
边坡为临时性支 护二、工程地质情况结合场地钻探及外围观察情况，根据岩土特性、完整程度、风化 程度等从上至下分为三个土质单元、四个岩质单元，现分述如下：杂填土层分布在场地南、西、北侧未开挖基坑边坡顶部，厚1.5〜 3.5m ;粉质黏土层分布不均匀，厚度变化较大，厚度0.9〜5.3m ；卵 石层分布不均，基坑底部大部分地段已被挖出，厚度平均为5m；全 风化泥岩层场地局部地段分布，分布厚度2.5m〜17.6m；强风化泥岩 层场地大部分地段分布，分布厚度1.4〜9.6m ；强风化碳质泥岩场地 中铁二十局集团第六工程有限公司黔南民族师范学院创客园建设工程项目经理部 1 中国铁建局部呈透镜体分布，分布厚度0.3〜4.5m；中风化泥岩夹灰岩分布厚 度均为2米三、 桩基施工情况在创客园基坑边坡支护桩施工过程中回卵石层厚约5m,全风化、 强风化层（现场钻孔判断该层夹有泥质夹砾石成软泥状）约5m-8m 从（2018年4月7日）现场旋挖的情况来看，旋挖过程中塌方区段 为卵石层2m-5m区段和强风化层（软泥状）6mT0m区段，与创客园 《补充勘察阶段地质勘探报告》地质比较吻合，但卵石层及强风化层 （软泥状）实际开挖时地质软弱承载力较小，塌孔严重，施工情况较 差。
基于4月7日至11日旋挖机现场作业对地质稳定性要求，鉴于 卵石层较松软，强风化层成软泥状，固使用泥浆护壁进行旋挖钻孔难 度大难以成孔，因地质软弱孔壁塌方严重不稳定，泥浆往孔内注入后 旋挖钻施工中震动极易造成上部及钻孔施工区域塌孔无法成桩故护 坡桩施工需要额外增加埋设钢护筒施工措施保护旋挖作业成孔质量四、 施工技术方案本桩基施工拟采用旋挖机钢护筒跟进施工方法此技术方案作为 《创客园基坑边坡桩基施工方案》的补充方案，其方案阐述了一是增 加埋设钢护筒的原因（旋挖机成孔对地质要求与现场地质呈软弱状） 二是埋设钢护筒技术操作要求和埋设钢护筒质量保证三是埋设钢护 筒辅助施工增加费用来源考虑到该桩基地质条件，只有卵石层和强风化层厚约3m-15m范 围内有部分坍塌，钢护筒长度按最不利地质条件控制，参照地质图和现场实际钻孔层厚，护筒均长12m，具体需要依据实际地质情况 才能确定钢护筒长，钢护筒壁厚6=12 的钢板，在厂家用机械集中 卷制加工制作，焊缝全部为双面坡口，每根钢护筒制作均长2m-4m， 制作钢护筒的外径D=1210mm下置钢护筒的目的：主要是防止旋挖 孔过程中出现塌孔及表层的区域大面积塌孔，采用 450系列振动锤打 入设备，将钢护筒打入卵石层中至强风化层。
该方案的风险：1. 钢护筒下压，灌注完砼后上拔因桩芯砼向下的压力有一定几率 造成钢护筒无法拔出2. 使用长护筒施工，该护筒长度的桩径比原设计桩径增加10CM3. 灌注完上拔长护筒时，因原地层的孔壁不完整，有可能造成砼 桩顶标高的下沉，但不影响桩身完整性4.1、桩基内护筒跟进的施工工艺：场地平整、定位一旋挖孔至孔深1 m-2m-下埋钢护筒一正常成孔至 桩底标髙（终孔）一清孔验孔一钢筋笼安装一灌注混凝土一拆除钢护 中国铁建4. 2、全程钢护筒跟进施工正常旋挖钻进至孔深1m-2m位置处，采用450系列振动锤振动打 入设备，先将钢护筒振动打入卵石层穿透淤泥层进入强风化层中，再 进行旋挖成孔在下埋钢护筒的施工过程中，振动锤必须平稳，并在 护筒顶面的平面位置一定要居中，尽可能避免因偏心造成护筒产生偏 斜同时采用水平尺严格控制好护筒的垂直度，不得超过施工规范要 求的1/200,力求钢护筒垂直入土若一旦发现有偏斜的趋势，马上 进行纠正，将可能发生偏斜的不利因素消除在萌芽状态中由于埋设 钢护筒作业规范对钢护筒垂直度和护筒中心与桩位中心的要求，钢护 筒埋设作业应在白天进行，便于发现问题及时处理和校正4.3、保证施工质量的控制要点旋挖灌注桩的施工，是一项技术性极强的工作，施工质量的好坏， 不仅取决于施工设备和人员的技术素质，更重要的是依靠工程质量管 理。
为此，根据本工程施工要求，特按各主要施工环节，编制保证施 工质量的控制要点，“严”字当头，认真做好施工质量的过程控制工 作1. 按图作业认真阅读施工图纸、有关技术文件，坚持按图施工，按程序作业， 按规范进行质量控制和验收，为了使桩基施工人员更好的了解施工图 纸和各项施工技术规范要求，及时做好技术交底下发给桩基施工队2. 桩位定位根据业主提供平髙控制点，进行加密布设，确保建筑轴线点位在 中国铁建加密点下的通视；向监理提交加密的平髙控制点测量资料，并同监理 一起进行加密平髙控制点复核3. 埋设护筒要求施工埋设护筒时应先通过桩位中心点拉十字线，并圈出开挖护筒 坑的范围；钢护筒内径应比设计桩径大10cm;护筒埋入深度其顶略 髙于施工场地面；钢护筒垂直度不得超过施工规范要求的1/200；钢 护筒埋设后经测量复核护筒中心与桩位中心偏差须W30mm埋设钢护 筒时间应在白天光线好的条件下作业才可保证埋设钢护筒质量钢护 筒埋设后需要对钢护筒中心与桩位中心复核，允许误差内埋设完成， 超出允许误差拔出重新埋设钢护筒4. 挖孔中若发现不正常情况，应及时各监理汇报，并与监理等有关 方共商处理措施5. 终孔确认旋挖至预计持力层顶界前，应提前分段取样，与工勘报告对比， 以确保在钻达设计的持力层顶界时，及时取到标准岩样。
经现场监理 认可，确定持力层顶界深度6. 清孔钢筋笼下放前进行清孔7. 钢筋笼的制作、运送与安放(1) 钢筋和焊条必须有出厂质保单；焊工须持证上岗；钢筋及 焊接件经试验合格后，方可制作钢筋笼；锈蚀严重的钢材不得使用；(2) 钢筋笼应严格按图纸要求分节制作，各项偏差应符合规范； 中国铁建主筋与箍筋、加强箍间，采用点焊牢固连接；在同一截面主筋的接头 数量须W50%；错开长度$35d且不小于1000;按设计要求控制保护 层厚度为50mm;笼间搭接单面焊缝长度为10d；钢筋笼制作完成后， 应将焊渣清除干净3) 加工成型并经监理检验合格的钢筋笼均需挂牌；下全笼的 桩孔，在监理确定终孔孔深后，即应由施工员通知加工底笼；(4) 钢筋笼在制作运送和安放过程中，不允许产生不可恢复变 形；(5) 吊放钢筋笼时，要对准桩孔中心，垂直缓缓下沉；钢筋笼 下放到设计位置后，确保笼顶在孔内居中的前提下，用等长度的双吊 筋固定于护筒上8. 水下灌注(1) 采用导管法进行灌注作业，导管接头用“0”形密封圈密封； 导管底端至孔底距离应控制在0.3-0.5m；(2) 开灌前，严格检查现场的供混凝土质量，其级配单数据，须符合设计要求方可使用。
并须充分检查提升和灌注设备的可靠性；(3) 自检孔底沉渣厚度满足设计要求后，经监理复核认可，方 可开灌混凝土；(4) 清孔毕至开灌混凝土的间隔时间不得超过30分钟，否则， 须重新清孔并复测沉渣厚度5) 12mm厚钢护筒延米体积0.0347m3，即均长6m钢护筒体积 所占体积为0.208m3，考虑钢护筒拆除过程中对水下灌注桩混凝土 中国铁建的影响，按系数1.5倍考虑，即拆除钢护筒后需要混凝土0.312m , 此混凝土用量超出桩长约50cm，再加上水下灌注浮浆对混凝土质量 的影响，灌注混凝土用量依据实际孔内超出桩顶标髙80cm左右体积 计算求得9. 拆除钢护筒(1) 钢护筒拆除采用450系列振动锤轻振动拔出钢护筒；(2) 钢护筒拆除应在灌注混凝土初凝前，灌注完成后至1小时内必 须拔出；(3) 钢护筒拆除时相邻桩孔已灌注完成4.4、其他事项基于埋设钢护筒作业和桩基长度、桩径及桩基位的综合考虑，也 为了保证工程进度和质量，埋设钢护筒数量大约需要30个左右这 样才可保障白天埋设钢护筒，确保埋设钢护筒质量，做到一次埋设钢 护筒一批，一次旋挖钻孔成孔一批，一次灌注混凝土一批如此交替 作业进行，在正常生产作业下45天内能完成需要埋设钢护筒辅助施 工桩基工程。
由于埋设钢护筒作业是桩基施工依据地质特殊而增加的施工措 施，埋设钢护筒后其他施工作业流程和注意事项详见与已批复的《创 客园基坑边坡支护桩基施工方案》五、安全保证措施(1) 制定安全施工用电制度2) 落实安全生产责任制，实施责任管理接受业主和工程师 中国铁建对安全工作的管理与指导建立、完善以项目经理为首的安全生产领 导组织，有组织、有领导的开展管理活动，项目经理是施工项目安全 的第一责任人建立各级人员安全生产责任制度，明确各级人员的安 全责任，抓制度落实，抓责任落实，定期检查安全责任落实情况，严 格奖惩制度3) 各职能部门、人员，在各自业务范围内，对实施安全生产 的要求负责实施全员承担安全生产责任，建立安全生产责任制，做 到一环不漏，各职能部门，人员的安全责任做到横向到边，人人负责4) 一切从事生产管理与操作人员，依照其从事的生产内容分 别通过企业及施工项目经理部的安全检查，取得安全操作认可证，持 证上岗5) 特种作业人员，除经企业安全审查，还需按规定参加安全操作 考核，取得监察部门核发的《安全操作合格证》坚持持证上岗6) 一切管理、操作人员均需与施工项目部签订安全协议，向 施工项目做出安全保证。
安全生产责任落实情况的检查，应认真、详 细的记录开展安全教育与培训，增强人的安全生产意识，提髙安全 知识，有效防止人的安全行为，减少人的失误7) 适时开展普遍安全检查、专业安全检查和季节性安全检查 安全检查以自检形成为主，上级监督检查为辅的原则，检查的重点以 劳动条件，生产设备，现场管理，安全卫生设施及生产人员的行为为 主，发现危及人的安全因素时，必须果断的消除8) 安全生产管理要坚持“五同时”做到工程技术与安全技术 中国铁建结合为统一体，作业按标准化实施，安全控制要有力，控制要到位， 存在差距要及时消除9） 在施工路段设置明显的交通安全标志或安全牌，在转弯处、 陡坡等地段设置警戒标志，确保现场的施工交通安全施工现场的危 险区域设立危险警示标志10） 施工现场的用电线路、用电设施的安装和使用要符合安装 规范和安全操作规程，并按照施工布置进行架设，禁止任意拉线接电 施工现场设置有保证施工安全要求的夜间照明，危险潮湿场所照明以 及手持照明灯具，采用符合安全要求的电压11） 严禁酒后作业，严禁非司机人员开车，每天施工前要对机 械设备进行安全检查，交接班要填写安全记录，如出现安全事故，应 及时履行报告手续。
选用的机械设备要有足够的安全保障，起重机械 要有足够的安全系数，严禁在禁烟、禁火区域抽烟动火。
