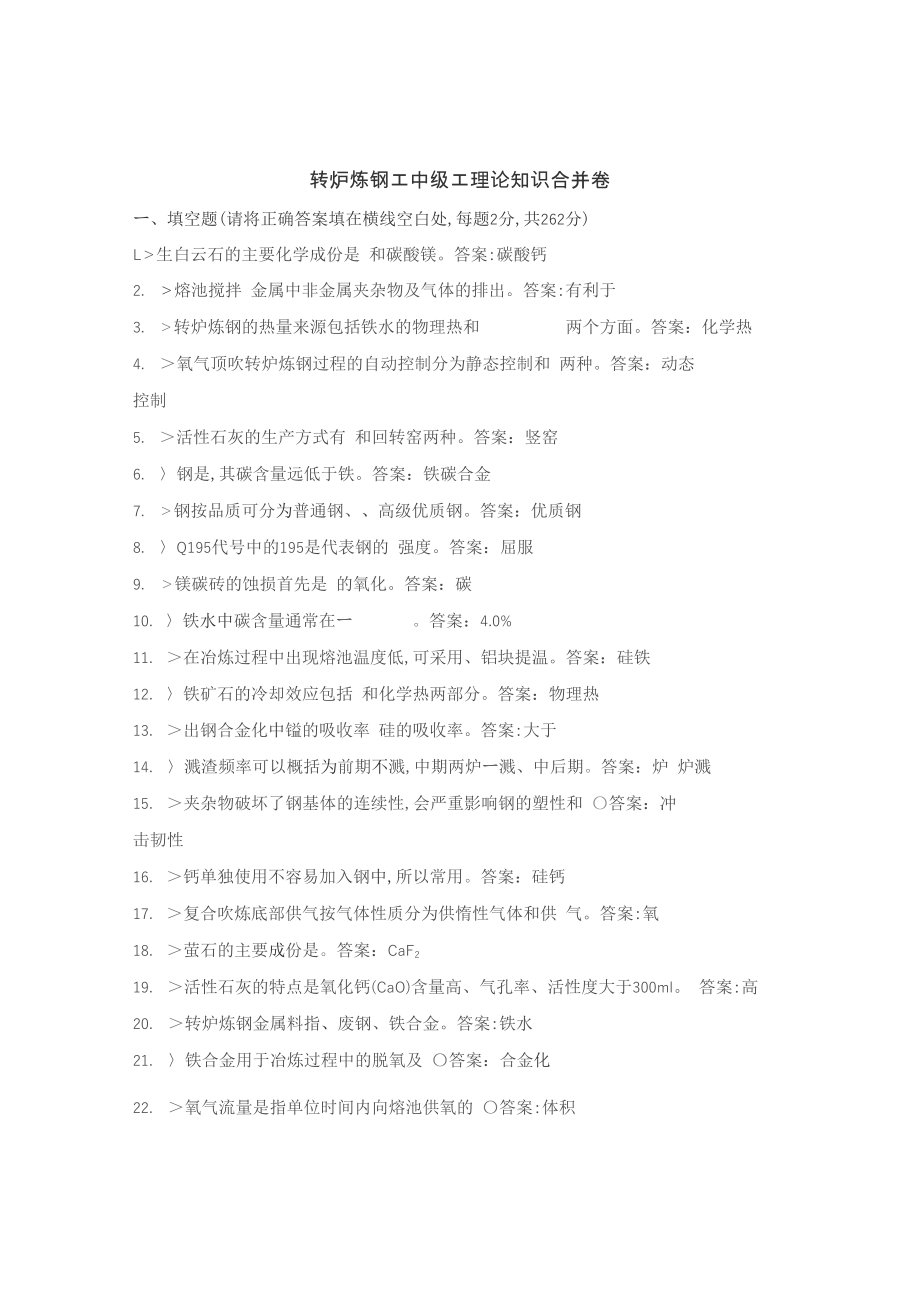

转炉炼钢エ中级エ理论知识合并卷ー、填空题(请将正确答案填在横线空白处,每题2分,共262分)L＞生白云石的主要化学成份是 和碳酸镁答案:碳酸钙2. ＞熔池搅拌 金属中非金属夹杂物及气体的排出答案:有利于3. ＞转炉炼钢的热量来源包括铁水的物理热和 两个方面答案：化学热4. ＞氧气顶吹转炉炼钢过程的自动控制分为静态控制和 两种答案：动态控制5. ＞活性石灰的生产方式有 和回转窑两种答案：竖窑6. 〉钢是,其碳含量远低于铁答案：铁碳合金7. ＞钢按品质可分为普通钢、、高级优质钢答案：优质钢8. 〉Q195代号中的195是代表钢的 强度答案：屈服9. ＞镁碳砖的蚀损首先是 的氧化答案：碳10. 〉铁水中碳含量通常在ー 答案：4.0%11. ＞在冶炼过程中出现熔池温度低,可采用、铝块提温答案：硅铁12. 〉铁矿石的冷却效应包括 和化学热两部分答案：物理热13. ＞出钢合金化中镒的吸收率 硅的吸收率答案:大于14. 〉溅渣频率可以概括为前期不溅,中期两炉ー溅、中后期答案：炉 炉溅15. ＞夹杂物破坏了钢基体的连续性,会严重影响钢的塑性和 〇答案：冲击韧性16. ＞钙单独使用不容易加入钢中,所以常用。
答案：硅钙17. ＞复合吹炼底部供气按气体性质分为供惰性气体和供 气答案:氧18. ＞萤石的主要成份是答案：CaF219. ＞活性石灰的特点是氧化钙(CaO)含量高、气孔率、活性度大于300ml 答案:高20. ＞转炉炼钢金属料指、废钢、铁合金答案:铁水21. 〉铁合金用于冶炼过程中的脱氧及 〇答案：合金化22. ＞氧气流量是指单位时间内向熔池供氧的 〇答案:体积23. ＞冶炼中后期钢中残余的镒称为 〇答案:余镒24. ＞转炉炼钢铁水供应方式有混铁炉供应铁水、供应铁水、化铁炉供应 铁水和铁水锅供应铁水答案：混铁车25. ＞复合吹炼底部供气按供气强度分为强搅拌供气和 供气答案:弱搅拌26. ＞在一定温度下,气体在金属溶液中的溶解量与其平衡分压的 成正比答案：平方根27. ＞合金元素的加入,会降低纯铁（钢）的 〇答案：熔点28. ＞表面活性物质能显著降低液体的 〇答案：表面张力29. ＞功和热是 传递的形式,是传递中的能量答案：能量30. 〉钢液中非金属夹杂物增加,钢液的粘度会 答案：增大31. ＞铝是强脱氧剂,一般用于 〇答案：终脱氧32. ＞ 是指在冶炼和浇注凝固过程中产生或混入钢液的非金属相。
答案:非金属夹杂物33. ＞铁水和废钢是转炉炼钢的答案：主原料34. ＞溅渣护炉是在出钢完毕后通过氧枪向炉内供,使炉渣飞溅到炉衬上 来保护炉衬答案：氮气流35. ＞氧气顶吹转炉传氧是以 为主答案：间接传氧36. ＞转炉炉壳由炉帽、和炉底组成答案:炉身37. ＞转炉炼钢过程中，生白云石的主要作用是,同时有冷却剂作用答 案：保护炉衬38. 〉沸腾钢是脱氧不完全的钢,一般只用 和少量的铝脱氧答案：镒铁39. ＞以 或MgO为主要成份的耐火材料称为碱性耐火材料答案：CaO40. ＞炉衬的破损原因主要有高温热流的作用、、机械冲撞的作用、化学 侵蚀等几方面作用答案:急冷急热的作用41. ＞砌炉质量对炉龄也有较大影响,砌炉要做到“ 、背紧、靠实“答案:砌平42. ＞炉衬的破损原因主要有高温热流的作用、急冷急热的作用、、化学 侵蚀等几方面作用答案:机械冲撞的作用43. ＞转炉炉衬一般由 、永久层、绝热层组成答案:工作层44. ＞的大小决定了炉子的吹炼容积的大小,它对吹炼操作、喷溅、炉衬 寿命等都有比较大的影响答案：炉容比45. ＞钢中夹杂物按成份一般分、氧化物、氮化物夹杂答案：硫化物46. ＞是炉渣去除磷、硫能力的基本标志。
答案：碱度47. ＞转炉钢水氧含量与其它炼钢方法一样,主要受钢中 控制答案：碳含量48. ＞减少吹损的主要途径包括采用精料、采用、采用合理的供氧制度 答案:合理的造渣制度49. ＞和喷溅是造成金属损失的主要原因答案：吹损50. ＞向钢中加入ー种或几种合金元素,使其成分达到规格要求的操作称为〇答案：合金化51. ＞两种或两种以上脱氧元素组成的铁合金叫 〇答案：复合脱氧剂52. ＞硫在钢中是以 和[MnS]的形态存在，在炉渣中硫以硫化钙、硫化镁、硫化镒的形态存在答案:[FeS]53. ＞氧气顶吹转炉炼钢脱碳主要取决于 和熔池温度答案:供氧强度54. ＞硅的氧化是炼钢的重要反应之一,硅氧化为放热反应,因此,有利 于硅的氧化答案:低温55. ＞在确定合理装入量时,必须考虑合适的炉容比、合适的答案：熔 池深度56. ＞目前,广泛采用 来衡量石灰在炉渣中的熔化速度指标答案：活性度57. ＞石灰的灼减大表明石灰 率高,说明有大量的碳酸钙未生成氧化钙;石灰过烧率高则气孔率低,也不利于化渣答案：生烧58. ＞转炉炼钢用原材料有金属料、 剂、冷却剂和氧气答案：造渣59. ＞溅渣护炉时,要注意防止炉底 〇答案:上涨6〇.〉修补耳轴部位炉衬,主要通过 的方法。
答案:喷补61. ＞转炉吹损的主要部分是 〇答案:化学吹损62. ＞当炉子倾动发生电气失灵或发生故障,应立即 〇答案:切断倾动电源63. ＞加镁球造渣最好应在吹炼 期加入答案：前64. ＞出钢前向炉内加入生铁是为了 〇答案:降低钢水氧化性65. ＞补炉的原则是 、均匀薄补、烧结牢固答案：高温快补66. ＞炉渣的氧化性是指渣中 和三氧化二铁(Fe/Oj浓度的总和答案:氧化亚铁(FeO)67. ＞所谓温度制度,主要是指过程温度的控制和 的控制答案：终点温度68. ＞Mn/Si比控制在 时，钢水的脱氧产物为液态的硅酸镒,可改善钢水的流动性答案：3.0左右69. ＞吹炼中炉渣是否“返干”,可通过观察炉口火焰及 判断答案：听炉内声音7〇.〉碱度低于 的炉渣称为酸性渣答案：1.071 . ＞氧化物分解反应达到平衡时,产生气体的压力称为答案:分解压72 . ＞“三不伤害”是指、自己不伤害他人、不被他人伤害答案：自己不 伤害自己73 . ＞要及时清理炉口,防止发生碰烟罩事故答案：粘渣74 . ＞吹炼过程中,注意氧枪氮封口,如有 现象应及时处理答案:漏封75 . ＞炼钢エ应经常检查 、烟罩、烟道和炉口等处是否有漏水现象，如有应立即停止吹炼。
答案:氧枪76 .〉潮湿合金料在使用前必须进行答案：烘烤77 . ＞硫在钢中存在可以改善钢的 性能答案:切削78 . ＞目前转炉炉衬最常用的耐火材料是 质材料答案:镁碳79 . ＞氧气转炉有利于脱硫的条件是：高碱度、高温度、大渣量和 〇答案:低氧化铁80 . ＞向钢水中加入合金后,钢水的凝固点就 〇答案:降低81 . ＞在碱性炼钢法中,炉渣中最稳定的氧化物是 〇答案:Si0282 .〉钢中磷高会使钢产生 现象答案：冷脆83 .〉影响炉渣氧化性最主要的氧化物是 〇答案:FeO84 .〉炼钢过程是ー个 反应过程答案：氧化85 . ＞炉渣“返干”的基本原因是碳氧反应激烈，渣中 大量减少答案：FeO86 . ＞在一定条件下,钢水温度越高,则钢中余镒越 〇答案：高87 . ＞全连铸的大型转炉炼钢厂的装入制度应该是答案：定量装入88 . ＞萤石的主要成份是答案:CaF289 . ＞影响炉渣粘度的主要因素是炉渣的成份、均匀性和 答案:温度90 .〉控制钢水终点碳含量的方法有拉碳法、和增碳法三种答案：高拉 补吹法91 .〉冶金石灰的主要化学成份是 〇答案：氧化钙92 .〉钢中铝元素对钢性能影响是、改善韧性。
答案：细化晶粒93 . ＞复合吹炼底部供气元件可分为 和狭缝式透气砖两类答案：直通管式94 . ＞当转炉终点钢水碳低、温低,应该向炉内加入 补吹提温,以避免钢水过氧化答案：适量提温剂95 .〉转炉设计的平均每炉出钢量称为 吨位答案:公称96 .〉氧化物分解反应在达到平衡时,气体产生的压カ即称为分解压カ,如果氧化物 愈稳定,则分解压カ答案:愈小97 .〉钢中非金属夹杂物按其来源可分为 夹杂和外来夹杂两大类答案：内生98 .〉把炉渣的 和组成的关系用图形表示出来,这种图称为炉渣的相图答案：熔点99 .〉若钢中的氧活度高,铸坯易产生 废品答案：皮下气泡100 .〉向钢中加入ー种或几种合金元素,使其达到成品钢成分要求的操作称为答案:合金化101 . ＞泡沫渣是在熔渣 高和熔池温度低时产生的答案:£（FeO）102 .〉氧气顶吹转炉的脱磷率可达85%以上,但脱硫率较 〇答案:低103 .〉单位时间内通过氧枪向熔池喷射的氧气体积称为,答案：氧气流量104 .〉炼钢原料要分为金属料和 两大类答案：非金属料105 .〉混铁炉的功能是贮存铁水,保持温度和答案：均匀成份106 . ＞石灰石的化学分子表达式是 〇答案：CaC03107 .〉镇静钢在钢包中的回磷现象比沸腾钢 〇答案：严重108 .〉增大碱性渣中Si。
ユ,会 炉渣的粘度答案：降低109 .〉铁合金烘烤的主要目的是,提高温度答案：去除水份（减少气体）110 .〉轻烧白云石中CaO含量比活性石灰中的CaO含量 〇答案：低111 .〉铁矿石的主要成份为Fe304和 〇答案：Fe20:）112 .〉转炉炼钢吹炼至终点时,为了去除钢中多余的氧,出钢时必须向钢中加入〇答案：脱氧剂113 .》挡渣球的密度比钢液密度 〇答案：小114 .MI2O3的熔点为℃答案：2030115 .〉转炉吹炼低磷铁水操作中的石灰加入量主要是根据铁水硅含量、石灰有效CaO含量和炉渣 确定的答案：碱度116 .〉废钢在氧气顶吹转炉中是作为 剂来使用的答案：冷却117 .〉炉渣“返干”会引起 喷溅答案：金属118 .〉硅是氧气顶吹转炉炼钢中的主要 元素之一答案：发热119 .〉氧气顶吹转炉操作中降低枪位会使化学反应速度答案：加快120 .〉转炉终点控制是指终点温度和 控制答案：终点成份121 .〉氧枪的制作完毕必须进行,无渗漏后方可使用答案：水压试验122 . ＞Q235A中,A表示 〇答案：质量等级123 . ＞镒的氧化反应是 反应答案：放热124 .＞Si-Fe比Mn-Fe的脱氧能力 〇答案：强125 .〉氧气顶吹转炉的炉衬由 耐火材料砌成。
答案：碱性（镁碳砖）126 . ＞冶金石灰极易 〇答案:吸水粉化127 .〉钢中的气体主要是指用和 〇答案:H2128 .〉对钢的质量要求,除了控制好化学成份外,还必须保证钢材的表面质量好、结 构致密、组织均匀和钢的 高答案：纯净度129 .〉提高炉衬寿命应从以下三方面着手，ー是提高,二是采用合理的エ 艺操作制度,三是使用过程中注意维护,溅渣护炉及时补护补炉方法一般有喷补 和贴补以及镁砂填补答案：衬砖的质量和性能130 . ＞磷在钢中是ー种有害元素，它使钢产生冷脆，但它能提高钢的 性能,如08CPVRE钢答案：耐大气腐蚀131 .〉炉渣向 的能力或者说炉渣氧化金属熔液中杂质的能力称炉渣的氧化性答案：金属相传氧二、判断题（正确的请在括号内打“丿”,错误的请在括号内打“X”,每题2分,共600分） L＞钢中磷可以提高钢的耐腐蚀性能及建筑钢的强度 答案:-J2. ＞钢中的气体主要有氮、氢、氧和一氧化碳四利し （）答案:X3. ＞钢水温度越高,气体在钢中的溶解度就越大,对钢的质量影响也越大 答案：J4. ＞脱氧反应的意义就在于把铁水中的碳含量降到钢种规定的范围内 答案：X5. 〉炉渣的氧化性强,有利于去硫而不利于去磷。
答案：X6. ＞镁碳砖、镁砖、粘土砖的主要成份是MgO 答案:X7. ＞钢中常见气体是氮、氧、氢 答案：V8. ＞沸腾钢的偏析与沸腾时间长短有关,沸腾时间越长偏析越严重 答案：V9. ＞一般情况下钢液中碳含量越低,其［〇］也越低答案:X10. ＞我们常说的镁砂就是金属镁答案:X11. 〉钢中碳含量为〇. 1〇%〜0. 12%时易发产生裂纹的原因是角部二维传热答案：X12. ＞刚玉、高铝、粘土质耐材的区别在于二氧化硅的含量不同答案:X13. ＞按冷却效果由大到小排列为:矿石、生铁块、石灰石、废钢答案：丿14. 〉一般情况下,夹杂物颗粒越大,越容易上浮答案：V15. ＞在转炉冶炼过程中,只要控制得当,脱碳和脱磷可同时进行答案：V16. ＞顶底复合吹炼的目的是为了提高CO燃烧成CO/的比例答案：X17. 〉目前国内钢铁企业工艺流程倾向于高炉炼铁ー铁水预处理一转炉炼钢f炉外精 炼ー连续铸钢f连轧答案:V18. 〉顶吹转炉渣中（FeO）比复吹转炉高答案:J19. 〉双流道氧枪的主要目的是促进二次燃烧答案:J20. 〉顶底复合吹炼使钢中氧、渣中（FeO）降低,而钢中碳不降低答案：X21. 〉顶底复合吹炼钢中氧含量和渣中氧化铁含量比顶吹转炉相对要低。
答案:X22. ＞氧化钙（CaO）和硫化亚铁（FeS）起化学反应生成硫化钙（CaS）和氧化亚铁（FeO）, 该反应是放热反应答案:X23. ＞石灰石的化学分子式表达式是碳酸钙［CaCOs］答案:V24. 〉溅渣护炉时,炉渣的MgO越高越好答案：X25. ＞目前国内外提倡短流程炼钢,其工艺是废钢一大功率电炉ー连铸 答案:V26. ＞平炉钢与氧气转炉钢相比较,终点钢水有害气体含量少答案：X27. ＞顶底复合吹炼使钢中氧、渣中氧化亚铁（FeO）降低,而钢中碳不降低 答案：X28. ＞溅渣枪位越低,炉衬反获得的溅渣量越多答案：X29. ＞特殊铁水主要是指含有少量钮、钛的铁水答案：V30. 〉在炉龄长的转炉中,都存在着炉底上涨的问题答案:V31. 〉热效应是指ー个化学反应当生成物与反应的温度相同时，这个过程中放出或吸 收热量答案:ノ32. 〉熔池的深度等于氧气流股对熔池的最大穿透深度答案:X33. ＞氢在钢中只有害处答案:J34. ＞向钢水中加入合金后,钢水的凝固点就升高;加入的合金愈多,凝固点就愈高答案:X35. ＞在顶底复吹炼转炉冶炼高、中碳钢种时,底吹应采用较大供气强度答案:X36. ＞盛钢桶容积确定原则只保证最大出钢量即可。
答案:X37. 〉缩短冶炼周期有利于提高炉龄答案：V38. ＞加强搅拌能够加速化学反应进行答案:V39. ＞电弧炉炼钢钢中氢含量较转炉炼钢高答案：J40. 〉镒铁的密度比硅铁低答案：X41. ＞萤石属于天然贵重资源答案：V42. ＞炼钢铁水硅含量越高越好答案：X43. ＞转炉炼钢石灰要求有效氧化钙低答案:X44. ＞多冶炼低碳钢有利于提高炉龄答案:X45. 〉依靠炉口火焰看碳,枪位高拉碳易偏高,枪位低拉碳易偏低答案：V46. ＞目前国内外提倡短流程炼钢,其工艺是废钢一大功率电炉ー连铸答案:丿47. 〉提高炉渣碱度能够增加钢中余镒含量答案:V48. ＞萤石作为化渣剂,加入量越多越好答案：X49. ＞夹杂物对钢性能只有危害答案:X5〇.〉铁矿石铁含量越低,冷却效果越差答案:ノ51. 〉废钢的来源有外购废钢和木厂返冋废钢两类答案：V52. ＞炉衬砖中氧化镁越多,炉衬砖的导热性越强答案:X53. ＞采用活性石灰有利于提高炉龄答案：丿54. 〉高枪位操作易于脱碳答案：X55. ＞目前国内钢铁企业工艺流程倾向于高炉炼铁ー铁水预处理一转炉炼钢ー炉外精 炼f连续铸钢f连轧答案:ノ56. ＞碳与渣中氧化亚铁反应生成一氧化碳和铁是ー个吸热反应。
答案：ノ57. ＞电弧炉炼钢冶炼周期较转炉炼钢短答案：X58. 〉镒能降低钢中硫的危害答案:丿59. 〉熟白云石是由生白云石燉烧而成的答案：V6〇.〉在成本允许的范围内,铁水硫含量越低越好答案：V61. 〉转炉炼钢石灰要求活性好 答案:V62. 〉吹炼过程中,要求初渣中碱度在L 8〜2. 5,终渣碱度在2. 8〜3. 5范围内 答案:J63. ＞耐火度是指耐火材料在高温作用下抵抗熔化的性能指标 答案:丿64. ＞新品种冶炼前主要考虑炉况及相关设备是正常、原材料供应质量两方面的问题 （）答案：X65. ＞处理回炉钢时,必须对钢水的回炉原因、钢水温度、成份、所用铁水的成份和 温度以及其它情况了解清楚,同时还要参考正常吹炼的一些参数,综合考虑 答案:V66. 〉钢的脱氧操作可以在钢包内进行,也可以在炉内进行答案:J67. ＞合金加入时间不要过早或过晩,一般当钢水流出总量3/4时开始加合金,到流出 1/4时加完答案：X68. ＞在吹炼过程中要遵循“初期渣早化,过程渣化透、终渣作粘,出钢挂上”的原则 （）答案：ノ69. ＞供氧制度的目的是使冶炼过程能达到适时化渣、减少喷溅、缩短冶炼时间及准 确拉碳等。
答案:丿7〇.〉钢水温度提高则增强钢水的氧化性答案：J71 . ＞在 1600C、1 个大气压下，m=[%C]X [%0]=0. 0025〇 （） 答案:丿72 . ＞碳氧反应决定了转炉炼钢的操作是否正常、冶炼周期长短、生产率的高低及钢 水的质量,它是转炉炼钢中最重要的反应答案:V73 . ＞由于炼钢中氧气消耗是以m3/t为单位,因此必须配备流量表，而压力表可以没 有答案:X74 . ＞提高炉龄,一方面要提高炉衬材料的质量和合理砌炉,另ー方面则要认真改进 操作,采用溅渣护炉技术,加强生产管理及热喷补等措施相配合答案:V75 .〉抗渣性是指耐火材料抵抗炉渣侵蚀的能力答案：X76 .〉造成冶炼终点时硫高的主要原因是吹炼过程中渣子化得不好 答案：X77 . ＞在炼钢时间内必须形成具有一定碱度、流动性适中、高氧化亚铁含量,正常泡 沫的炉渣,以保证炼出合格的钢水答案：X78 . ＞炉渣的氧化性强则钢液氧含量低答案：X79 . ＞铁水中硅含量过高,会使石灰加入过多,渣量大,对去磷不利答案：X80 .〉炼钢用硅镒合金主要起脱氧作用答案:X81 . ＞泡沫渣形成的主要原因是炉渣温度高答案:X82 . ＞铁矿石在熔化和还原时,要吸收大量的热量,所以能够起到调节熔池温度的作 用。
答案：V83 . ＞脱氧的主要目的就是去除钢中过剩的氧,但脱氧时还要完成调整钢的成份和合 金化的任务答案:V84 .＞为了达到脱氧目的,脱氧元素对氧的化学亲合力必须比铁大 答案:V85 . ＞根据脱氧剂加入方法和脱氧机理的不同,主要分为合金脱氧、铝脱氧和综合脱 氧三大类答案:X86 . ＞采用双渣操作,中途倒渣可以消除大渣量引起的喷溅答案:V87 . ＞顶吹转炉中去硫必须要求高温、高碱度答案：丿88 .〉萤石是由竖窖生产的,主要成份为CaO,加入炉内能够帮助化渣,是造渣的助熔 剂答案：X89 . ＞转炉炼钢用铁水对其碳的要求一般在3. 5%以上就能满足吹炼答案：V90 . ＞测温枪线如接反,插上热电偶,此时显示器绿灯亮答案：V91 . ＞炉膛增大时,炉内反应速度比较慢,火焰显得较软弱、收缩早,应注意早点拉 碳答案：X92 . ＞相同条件下,如果渣子不化,则火焰发冲,这时应晩拉碳答案：X93 . ＞清理炉口积渣主要采用人工打渣的方式答案:X94 . ＞采用焦炭烘炉时,焦炭是由下料系统加入炉内的答案：X95 . ＞在开新炉时,一般采用的是焦炭烘炉法答案：V96 .〉钢中的酸溶铝导致钢水流动性变差。
答案：X97 . ＞吹损的表达式为：吹损=［（装入量一出钢量）/出钢量］X 100%答案:X98 . ＞判断吹炼终点基本条件是终点碳、终点磷硫和终点温度三要素答案:丿99 . ＞当温度低时,取样看碳,碳的判断容易偏低答案：X100 .〉相同条件下，熔池温度越高,炉口火焰越明亮有劲答案：丿101 . ＞炉子大面炉衬更容易被侵蚀，是由于受到了大块废钢的机械冲击及装铁时铁水 的冲刷答案：丿102 .〉采用多种合金脱氧时,强脱氧剂用量越多,弱脱氧元素吸收率越高答案：V103 .〉钢中氧含量的多少与下渣量的多少无关答案：X104 .）渣中EFeO的作用主要是促进成渣速度,而与炉内各元素氧化反应无关答案：X105 .〉温度低是转炉吹炼前期成渣速度较慢的主要原因答案：X106 .〉出完钢后钢包内渣子的碱度大于终渣碱度答案:X107 . ＞炉底上涨后,炉帽部位的炉衬侵蚀最严重答案：V108 .〉整个吹炼过程中,中期脱碳速度最快答案：V109 .〉过晩造渣容易造成过程温度高,而终点温度低答案:V110 .〉因为高碱度对脱硫有利,所以碱度越高越好答案:X111 .＞炉渣中氧化镁含量越高,炉渣越不容易化答案:J112 .〉炉渣“返干”时,应及时降枪化渣。
答案：X113 . ＞炉容比是指转炉的有效容积（V）与公称吨位（T）的比值答案：丿114 .〉散状料的称量分为分散称量和集中称量两种答案：V115 .〉炼钢中对石灰要求Siク含量要高,CaO含量要低答案：X116 .〉钢的分类以脱氧程度来分:镇静钢、沸腾钢、合金钢答案：X117 .〉出钢后稠化炉渣能提高炉龄答案：V118 .〉氧枪三孔喷头最易烧坏部位是中心部位答案：V119 .〉大量使用萤石能提高炉龄，但会增加喷溅答案：X120 .〉挡渣出钢能提高合金吸收率答案:ノ121 .〉活性石灰的主要成份是CaC（）3答案:X122 .〉脱碳反应是氧化反应答案：V123 .〉铁和钢都是铁碳合金,一般称碳含量小于或等于2.0〇%的叫钢答案:丿124 . ＞经济炉龄即为最佳炉龄,也就是要获得最好的生产率和最低的成本 答案:J125 . ＞钢水温度提高则增强钢水的氧化性答案:丿126 . ＞炼成率的表达式为:炼成率（%） =（合格钢种炉数/总冶炼炉数）X 100% 答案:V127 .〉转炉公称容量是指该炉子设计平均每炉出钢量答案：丿128 .〉耐火度是指耐火材料在高温作业下抵抗熔化的性能指标答案：V129 .〉炉渣的氧化性强则钢液氧含量低。
答案：X130 .〉炉渣的氧化性是指炉渣所具备的氧化能力大小答案：V131 .〉炉渣的来源是由石灰、白云石和萤石等造渣材料熔化组合而成答案：X132 . ＞氧枪喷嘴就是压カー速度的能量转换器,也就是将高压低速气流转化为低压高 速的氧射流答案:丿133 .〉转炉出钢过程中,钢包回P现象是不可避免的答案:丿134 .〉对吹炼末期来说,炉渣碱度越高越有利于去磷答案：X135 .〉硫在钢中只有害处答案:X136 .〉炉渣的化学性质就是指炉渣的碱度答案：X137 .〉白云石的主要化学成份是碳酸钙和碳酸镁答案:V138 . ＞单渣法脱硫率可达到60%以上答案:X139 .〉当铁水温度低时,采用低枪位操作能加快熔池的升温速度答案:ノ140 .＞冷却效应是指一定条件下加入1kg冷却剂所消耗的热量答案：V141 .〉熔池深度等于氧气流股对熔池的最大穿透深度答案:X142 .〉喷溅产生的原因是产生爆发性的碳氧反应和一氧化碳气体排除受阻 答案：丿143 . ＞转炉终点钢水中氮含量高的主要原因是氧气纯度低、点吹次数多、终点温度高答案：V144 .〉铁水炉外脱硫原理是:使用与硫的亲和カ比铁与硫的亲和力大的元素并生成稳 定的不熔于铁液的硫化物。
答案：V145 .〉转炉煤气回收时间是指转炉开吹到停氧全时间答案:X146 . ＞（FeO）可以促进石灰的溶解速度答案:丿147 . ＞硅能使钢的延伸率、断面收缩率降低,但使钢的冲击韧性提高答案：X148 . ＞生铁和钢的主要区别是碳含量不同答案:丿149 .〉温度控制主要是指吹炼过程温度和吹炼终点温度的控制答案:V150 .〉在转炉操作中,在其它条件不变的情况下,枪位的变化可以引起终点的变化答案:J151 .〉溅渣护炉要求留渣量越大越好答案:丿152 .〉溅渣护炉技术只适用于大型转炉答案：X153 .〉停炉时间越长冷却剂用量越少答案：丿154 .〉溅渣护炉时FeO越高越好答案：X155 .〉铁水温度髙应增加冷却剂用量答案:J156 .〉钢水温度越高,钢液粘度越大答案：X157 .〉铁水温度低时,可采用低枪位点火答案:ノ158 . ＞以CaO、MgO为主要组成的耐火材料叫碱性耐火材料答案:-J159 .〉复合脱氧剂使脱氧能力提高答案:J160 .〉转炉内部自由空间的容积与金属装入量之比称为炉容比答案:丿161 .〉冷却剂用量应随铁中Si、P含量增加而减少答案：X162 .〉溅渣护炉采用的是氮气。
答案：V163 .〉氧气转炉炼钢中，吹损主要是化学损失答案:V164 .〉氧气顶吹转炉炼钢生产中,氧枪距液面较远时形成冲击深度较深冲击面积较 小答案:X165 .〉炼钢生产中炉渣的流动性来表示炉渣粘度的大小,即炉渣流动性好表示炉渣粘 度大答案:X166 . ＞转炉铁水中碳、硅、镒三种元素是炼钢中必要的元素,如果没有这三种元素, 转炉吹炼就无法进行 答案:V167 .＞影响炉渣MgO饱和溶解度的主要因素是炉渣的碱度和温度答案：丿168 .〉氧枪粘钢是由于化渣不良造成,与供氧强度无关答案：V169 .〉炉容比越大越易喷溅答案：X170 .〉废钢要求不得带有有色金属和封闭器皿答案：V171 .〉在整个炉役期间保持金属熔池不变是定量装入答案:X172 .〉为提高炉龄,出钢温度越低越有利答案:丿173 .〉石灰的块度越大，越不利于化渣和去除P、So （）答案：J174 .〉铁水中的镒是有害元素，越低越好答案:X175 . ＞氧气顶吹转炉炼钢操作中没有富余热,须后吹使铁氧化，达到出钢温度的要求答案：X176 .〉在一定供氧强度下,提高枪位或氧压降低会使炉渣氧化性增强答案:J177 .〉为保证溅渣护炉,R越低越好。
答案:X178 .〉氧气顶吹转炉在冶炼镇静钢时,下渣易引起回磷答案:V179 .〉硫是钢中偏析度最小的元素，因而影响了钢材的实用性能答案：X180 .＞沸腾钢是脱氧完全的钢，浇注时不会产生CO气泡沸腾答案：X181 .〉钢中气体主要是指氢和氮,他们能够溶解在液态和固态的铁与钢中 答案:J182 . ＞碳的氧化反应是贯穿于炼钢过程始终的ー个重要反应,其反应产物主要是CO 气体答案：V183 . ＞氧气顶吹转炉炉内钢与渣之间的界面反应是放热反应,提高温度不利与反应进 行答案：X184 .〉炼钢炉渣的化学成份是十分复杂的,而且在炼钢过程中还会不断发生变化,但 主要的成份是由氧化物组成答案:丿185 .〉炼钢生产中,炉渣不仅没有向金属熔池中供氧的能力,还可能使金属中氧转向 炉渣,这种渣称为氧化渣答案：X186 .〉氧气顶吹转炉炼钢生产中,炉渣泡沫化将增加喷溅和降低去磷效果 答案：X187 . ＞炼钢生产中钢与渣的比重差距越小,炉渣从钢液中排除越完全,钢中夹杂物含 量越少答案：X188 .〉氧枪的冷却水是从枪身的中层套管内侧流入从外侧流出的答案:V189 . ＞LF法是将电弧埋在髙碱性合成渣的熔渣内进行加热,配以底吹気在还原性气氛 下进行精炼的ー种方法。
答案:V190 . ＞转炉的静态控制是根据物理化学原理,运用物质和能量守恒定律建立物料平衡 和热平衡,用数学模型描述各个过程,建立过程的初始变量和终止变量之间的联系 （）答案：X191 .〉转炉的吹损是由于铁的氧化和喷溅造成的答案：X192 .〉冶炼终点主要根据钢水的碳含量和温度来确定答案：X193 .〉纯铁的凝固温度肯定高于钢的凝固温度答案:ノ194 . ＞转炉内热量的来源主要依靠铁水中各元素氧化所放出大量化学热 答案：X195 .》炉渣的碱度是渣中全部酸性氧化物与全部碱性氧化物之比答案：X196 .〉在炼钢温度范围内,熔池中的［%C］和［%0］的乘积基本上是ー个定值 答案:丿197 .〉在碱性炉内，镒氧化后的产物进入炉渣后,再也无法被还原出来 答案：X198 .〉造渣就是在一定的供氧制度下,向熔池中加入适量的造渣剂和助熔剂,形成一 种具有良好流动性和氧化性的炉渣,以利去S、P之目的答案：X199 .〉按钢的化学成份分类,钢可分为:低碳钢、中碳钢、高碳钢、低合金钢和合金 钢等五类答案:X200 . ＞钢和铁通常以碳含量的多少来划分的,一般含碳量大于2%的为生铁,而含碳量 小于0.02%的为纯铁。
答案:ノ201 . ＞钢包内加入铁合金的目的去除钢中多余的氧和按冶炼钢种的化学成份要求配 加合金元素,保证钢的物理和化学性能答案：丿202 .〉石灰的主要化学成份是CaC03,它是碱性氧化物，是转炉的主要造渣材料・答案：X203 .〉吹炼过程中,石灰结块时可从炉口火焰或炉膛响声中发现,要及时处理答案：V204 .〉炉渣返干使炉渣粘度升高,因而不易喷溅答案：X205 .〉氧气顶吹转炉吹损公式为：［（装入量一出钢量）/出钢量］X 100%答案：X206 .〉转炉炼钢脱磷和脱硫主要是通过造渣来完成的答案:ノ207 . ＞合金加入量越多,其合金元素的吸收率越低答案:X208 .〉转炉吹炼终点时钢水的氧含量多少称为钢水的氧化性答案:J209 .〉钢水中的残镒量对钢中的氧含量有一定影响答案:J210 .〉转炉炉衬的损坏是以装料侧和渣线部位最为严重 答案:V2H.＞镁砂的耐火度应在2000C以上,但抗水性能没有白云石好答案:X212 . ＞熔池直径与金属料装入量无关答案:X213 . ＞供氧强度（标米3/吨分）=氧气流量（标米3/分）/铁水装入量（吨）答案：X214 .〉若长时间采用过高枪位吹炼,容易产生爆发性喷溅。
答案：丿215 .〉脱硫反应是吸热反应,所以温度升髙有利于脱硫答案:V216 . ＞磷的存在会使钢产生热脆,即在常温或低温条件下出现钢的脆裂断裂现象答案：X217 .〉炉渣的碱度小于1.0时,通常称为碱性渣答案：X218 .〉萤石的重要作用是降低炉渣熔点,改善炉渣流动性,帮助石灰迅速溶解答案：ノ219 .〉对于装入转炉的废钢,其块度不宜过大或过小，一般应小于炉口直径的二分之ー （）答案:丿22〇.＞与顶吹相比,复吹转炉钢水中残镒高的原因是复吹使钢渣中炉内混凝时间短答案：X221 .〉在转炉冶炼过程中硅和镒的氧化都是完全的答案：X222 . ＞氧气流量指单位时间内通过喷嘴向熔池供氧的数量答案:V223 .〉高碱度、大渣量、高温和高氧化铁有利于去硫答案:X224 .〉夹杂物按来源可以分为内生夹杂和外来夹杂两种答案:丿225 .〉氮含量高对任何钢种都是有害的答案：X226 .〉萤石的主要成份是CaFz,它的作用是能降低炉渣的熔点,但不影响炉渣的碱度（）答案:V227 .〉炉渣粘度与炉渣组元、熔池温度和未熔质点等有关答案：丿228 .〉炉渣的熔点是指炉渣完全转变成均匀的液体时的温度答案：V229 .〉锐在钢中能提高钢的强度极限、屈服极限和弹性极限。
答案：ノ230 .〉钢的高温龟裂是由于钢中碳含量高引起的答案：X231 .〉硅、镒是决定钢强度的主要元素答案:X232 .〉对铁合金的要求是其块度和化学成份答案：X233 . ＞当转炉终点钢水碳低、温低时应该降低枪位补吹提温以避免钢水过氧化答案:J234 . ＞氧气顶吹转炉氧枪枪位是指氧枪喷头端部至熔池渣面间的距离答案：X235 .〉吹炼中期返干时,要适当提枪操作是为了降低熔池搅拌强度答案:V236 . ＞转炉冶炼前期碳氧化反应速度慢的原因是渣中氧化铁含量低答案:X237 .〉石灰的有效氧化钙含量是石灰中的碳酸钙含量答案:X238 .〉转炉炼钢的主要金属材料是指铁水、氧化铁皮和矿石答案：X239 . ＞目前国内外提倡短流程炼钢,其工艺是废钢一大功率电炉一连铸 答案：丿240 . ＞吹炼终点一次拉碳率低,后吹次数增加,多次倒炉,炉衬寿命就会降低 答案:V241 .〉泡沫渣形成的主要原因是炉渣温度高答案:X242 .〉炉容比大的炉子,不容易发生较大的喷溅答案：V243 .〉对吹炼末期来说,沪渣碱度愈高愈有利于去磷答案：X244 .〉影响转炉煤气回收不安全因素是煤气泄漏和煤气中含氧答案:-J245 .〉采用氧化铁皮造渣,目的就在于降低钢水温度。
答案：X246 .〉出钢时钢包“回磷”的主要原因是碱度降低,而（FeO）降低的影响小些 答案:X247 .〉当铁水温度低时,采用低枪位操作，能加快熔池升温速度答案：V248 .〉转炉公称容量是指该炉子设计平均每炉出钢量答案：V249 .〉在炼钢过程中,随着脱碳速度的提高,渣中E （FeO）逐渐降低答案:V250 .〉合理的供氧制度主要根据:炉子容量、铁水成份、冶炼的钢种等方面统筹确定答案:J251 . ＞炉容比是指金属装入量与有效容积之比答案:X252 .〉双渣法是指吹炼过程中倒出或扒出部分炉渣再重新加石灰造渣答案：V253 .〉焦油白云石砖和镁碳砖是酸性耐火材料答案:X254 .〉铁水中硅含量过高,会使石灰加入过多,渣量大,对去磷无影响答案：X255 .〉MgO、CaO是酸性氧化物答案：X256 . ＞SiO2, P2O5是碱性氧化物答案：X257 .〉活性石灰特点是CaO含量高,气孔率高,活性度小于300ml答案：X258 .〉在转炉冶炼过程中,炉衬受到化学侵蚀比较严重,一般前期是Siよ对炉衬侵蚀， 后期是FeO对炉衬侵蚀答案：V259 . ＞耐火材料的耐火度与钢液的熔点ー样答案：X260 .〉泡沫渣就是CO气泡大量弥散在炉渣中产生很厚的炉渣。
答案:V261 .〉相同条件下,顶吹枪位比顶底复吹枪位控制要低些答案：J262 .〉炉渣E （FeO）,就是炉渣的氧化性答案:丿263 .〉扩散脱氧对钢液有污染答案:X264 . ＞转炉冶炼过程中,炉渣中FeO越高越好答案:X265 . ＞转炉炼钢供氧强度是指单位时间内每吨金属装入量消耗的氧气量答案:V266 .〉合金加入顺序是脱氧用的合金先加,合金化的合金元素后加答案：丿267 .〉真空脱氧原理是在真空条件下，打破碳、氧反应平衡,即有利于生成CO?,达 到脱氧目的答案：X268 .〉钢中磷是有害元素,它会使钢在低温时产生热脆答案：X269 . ＞炉渣“返干”时熔点高的物质是2CaO - Si02o （）答案：V270 .＞炉渣中MgO含量增加,易在中后期造成粘枪答案：V271 .〉在碱性炉渣中,（SiOつ超过一定值后,会使炉渣变粘答案：V272 .〉转炉日历利用系数是指每座炉子每天（24小时）生产的合格钢水量答案：X273 .〉普通碳素结构钢中,碳含量高的钢熔点比碳含量低的钢熔点要高答案:X274 .〉偏析就是钢中各部分存在着杂质不均匀,而成份是均匀的答案:X275 .〉终点渣的湿润角越大,就易夹渣。
答案：X276 .〉一个化学反应能否自发地进行,与参加反应的反应物和生成物的浓度无关答案:X277 .〉炉渣的来源是石灰、白云石、矿石等造渣材料熔化组合而成的答案:X278 .〉碱度是炉渣中酸性氧化物与碱性氧化物综合的比值答案：X279 .〉综合砌炉就是在不同部位的切筑不同材质的耐火砖能够延长炉衬寿命答案:V280 .〉钢中（C）与炉渣中（FeO）反应是ー个放热反应答案：X281 . ＞开吹后起3〜4分钟,硅钵元素即被氧化到很低的含量答案：V282 .〉钢中加入高熔点元素（如铝、铝等）会使钢的熔点升高答案：X283 .〉碳能提高钢的强度性能答案：V284 .〉全连铸的大型转炉炼钢厂转炉装入量应该是定深装入答案:X285 . ＞转炉底吹气体供气砖浸蚀速度与供气量有关,因为供气量大气体对供气砖的 冲击加剧答案:X286 .〉当铁水温度偏低时,前期枪位控制应适当低些答案：V287 .）在合金化过程中,钢中Mn、Si元素增加时,钢的粘度会增加答案：X288 . ＞转炉冶炼时的枪位控制是指氧枪喷头至炉渣面的距离答案：X289 .〉渣中以CaO、MgO、MnO等氧化物为主的称碱性渣答案:J290 .ゾ软吹”是枪位较低或氧气压カ较高,开成较深冲击深度的吹炼方法。
答案:X291 . ＞“热脆”现象是指钢材在高温条件下受カ而发生晶界破裂的现象答案:V292 .〉镇静钢在钢包中冋磷比沸腾钢严重答案：丿293 .〉钢中铝元素能细化晶粒,改善韧性答案:V294 .〉终点适当降枪是为了提高熔池温度答案:X295 . ＞在转炉冶炼中,造成炉渣“返干”现象主要是供氧量小于碳氧反应所耗氧量答案：V296 .〉转炉冶炼过程中加入白云石造渣主要是调节熔池温度答案：X297 .〉一般情况下脱磷主要在冶炼后期进行答案:X298 . ＞铁水中Si元素与氧反应是放热反应答案:丿299 .〉转炉装入铁水废钢比是根据铁水废钢的市场价格而确定的答案：X30〇.〉转炉炼钢的主原料是铁水、铁合金、氧化铁皮答案:X三、选择题（请将正确答案的代号填入括号内,每题2分,共400分）1. ＞在（TFe）相同条件下，复吹与顶吹转炉相比,磷的分配比（）〇A,提高 B.降低 C,不变答案：A2. ＞氧枪喷头端部被侵蚀的主要原因是（）A.枪位正常但炉内温度高B.氧枪在炉内泡沫渣中吹炼时间长C.喷头端部粘钢,降低喷头熔点答案:C3. ＞与顶吹相比,复吹转炉钢水中残钵［Mn］显著增加的原因是（）A.复吹降低钢水氧［0］B.复吹成渣速度快C.复吹使钢、渣在炉内搅拌时间短答案:A4. ＞吹炼中期“返干”时,要适当提高枪位操作,这是为了（ ）〇A.提高熔池搅拌强度 B.增加炉内温度 C,增加渣中的氧化亚铁答案：C5. ＞钢水的密度为（）g/cn?。
A. 6.5 B. 7.0 C. 7. 8答案：B6 . ＞在转炉顶底复合吹炼过程中,选择底吹供气强度的依据是（）〇A.钢种 B.铁水成份 C.脱碳速度 D.冶炼时间答案：C7 .〉氧气顶吹转炉炼钢操作,温度升高钢中溶解氧（）〇A.增加 B.减少 C.无关 D.有时增加,有时减少答案:A8 . ＞氧气顶吹转炉炼钢炉渣中,含量最高的是（）〇A. FeO B. MgO C. CaO D. SiOa答案:C9 .〉镒溶于铁水中使铁的熔点（）〇A,升高 B.降低 C.无变化 D.不确定答案：B10 .〉双流道氧枪的主要特点是增加供氧强度、缩短吹炼时间和（）=A,不利于热补偿 B.对热补偿无影响C.有利于热补偿 D.尚无定论答案:CH.MI2O3的熔点是（兀A. 800℃ B. 1100℃ C. 1539℃ D. 2030c答案：D12. ＞为了稳定和提高合金吸收率,对钢水进行脱氧合金化过程中，合金加入顺序是 （）=A.合金化的合金元素先加,脱氧用的合金元素后加B.脱氧用的合金元素先加,合金化的合金元素后加C,合金化的合金元素和脱氧用的合金元素一起加答案:B13. ＞当转炉终点钢水碳低,温度低,应该（）补吹提温,以免过氧化。
A.加造渣剂 B,降低枪位 C.加提温剂答案:C14. ＞在合金化过程中,钢中Mn增加时钢液粘度会（）A.降低 B.增加 C,无影响答案：B15. ＞下述元素脱氧能力增强顺序是（）A. Mn-Si-Al B. Si-Mn-Al C. Al-Si-Mn答案:A16. ＞炉渣碱度等于1. 4时称（）渣A.低碱度 B.中碱度 C.高碱度答案:A17. 〉铁水中碳含量一般在（）左右A. 2.6% B. 3% C. 4%答案:C18. ＞转炉热量来源于铁水物理热,一般入炉铁水温度达（1CA. 1300 B. 1400 C. 1500答案:A19. ＞下列三种元素（）元素脱氧能力最强A. Mn B. Si C. Al答案:C20. ＞以下（）情况可以增加废钢比A.铁水温度低 B.铁水硅含量髙 C.采三孔直筒型氧枪喷头答案:B21. ＞铁合金加入的顺序是（）A.脫氧用合金元素先加,合金化元素后加B.合金化元素先加,脱氧合金元素后加C.脱氧元素与合金化元素同时加入答案:A22. ＞在出钢后发现低温钢应采用（）措施A.出钢后多加保温剂 B.不经过精炼直接送连铸C,加提温剂,后吹 D.炉外精炼采用加热手段答案：D23. ＞向钢水中加入硅铁合金,会造成钢水温度（）〇A.升高 B.降低 C.不变答案：A24. ＞钢中五大元素是（）。
A. C、Si、Mn、P、Fe B. C、Si、Mn、P、S C. Si、Mg、P、S、Al答案：B25. ＞转炉炉口工作层砌筑镁砖与砌筑焦油白云石砖相比其主要优点是:（）〇A.镁碳砖耐浸蚀,髙温膨胀率大B.镁碳砖强度高,耐高温、高温膨胀率小C.镁碳砖耐高温,保温性好,易于砌筑答案:B26. ＞吹炼过程中发现温度过低可采取（）办法A,向炉内分批加入氧化铁皮（或铁矿石）B,向炉内加硅铁、镒铁C,向炉内加硅铁、铝、氧化铁皮答案:B27. ＞下列炉渣氧化物中（）熔点最高A. CaO B. MgO C. SiOZ容案:B28. ＞吹炼低磷铁水时,铁水中（）元素的供热量最多A.碳 B.磷 C.铁答案：A29. ＞溅渣护炉对渣中（MgO）的要求是（）A. MgO含量＜6% B. MgO含量＞14% C. MgO含量8%〜12%答案:C30. 〉下面几个元素,（）在钢中是无害元素A.磷 B.硫 C.钮答案：C3L＞下面（）与钢水磷高出格无关A.出钢下渣 B.违规出钢 C.终点温度低答案：C32. ＞钢中内在夹杂的主要来源是（）〇A.炉衬及盛钢桶耐火材料侵蚀B.冶炼过程中元素被氧化及脱氧形成氧化物C.炉料内在夹杂答案:B33. ＞复吹转炉的底吹供气量,当冶炼中期（）时,可以减轻中期炉渣返干现象。
A.比前期大 B.比前期小 C.与前期相同答案:B34. ＞石灰石的化学分子式表达式（）〇A.氢氧化钙［CaSH%］ B.碳酸钙［CaC031 C,碳酸镁［MgO）?］答案：B35. ＞转炉双流道氧枪的主要作用是（）A.促进化渣 B.压抑喷溅 C.热补偿答案：C36. ＞为了减少钢包回磷,出钢下渣量应该（）〇A,增加 B.控制到最少 C.不作控制答案:B37. 〉镇静钢与沸腾钢的主要区别是（）〇A.脱氧エ艺不同 B.脱氧剂用法不同 C.脱氧程度不同答案:C38. ＞镁碳砖原料中的树脂起（）作用A.耐火材料 B.抗氧化剂 C.结合剂 D.不起作用答案:C39. ＞向钢水中加入硅铁合金,会造成钢水凝固点（）〇 A.降低 B.升高 C.不变 D.无法判断答案:A 40.＞冶炼纯铁时,铁水镒含量较高应采用（）造渣制度A.单渣法 B.双渣法 C.留渣法 D.无渣法答案：B41 . ＞转炉炼钢矿石的主要成份是（）A. FezO3 B. CaO C. Si02 D. MgO、CaO答案：A42 . ＞转炉炼钢冶炼（）钢宜用直接拉碳法A. Q235 B. 458 C. 65" D. 45SiMnV答案：A43 . ＞转炉炼钢入炉铁水温度在（1C以上。
A. 1000 B. 1250 C. 1539 D. 1。
