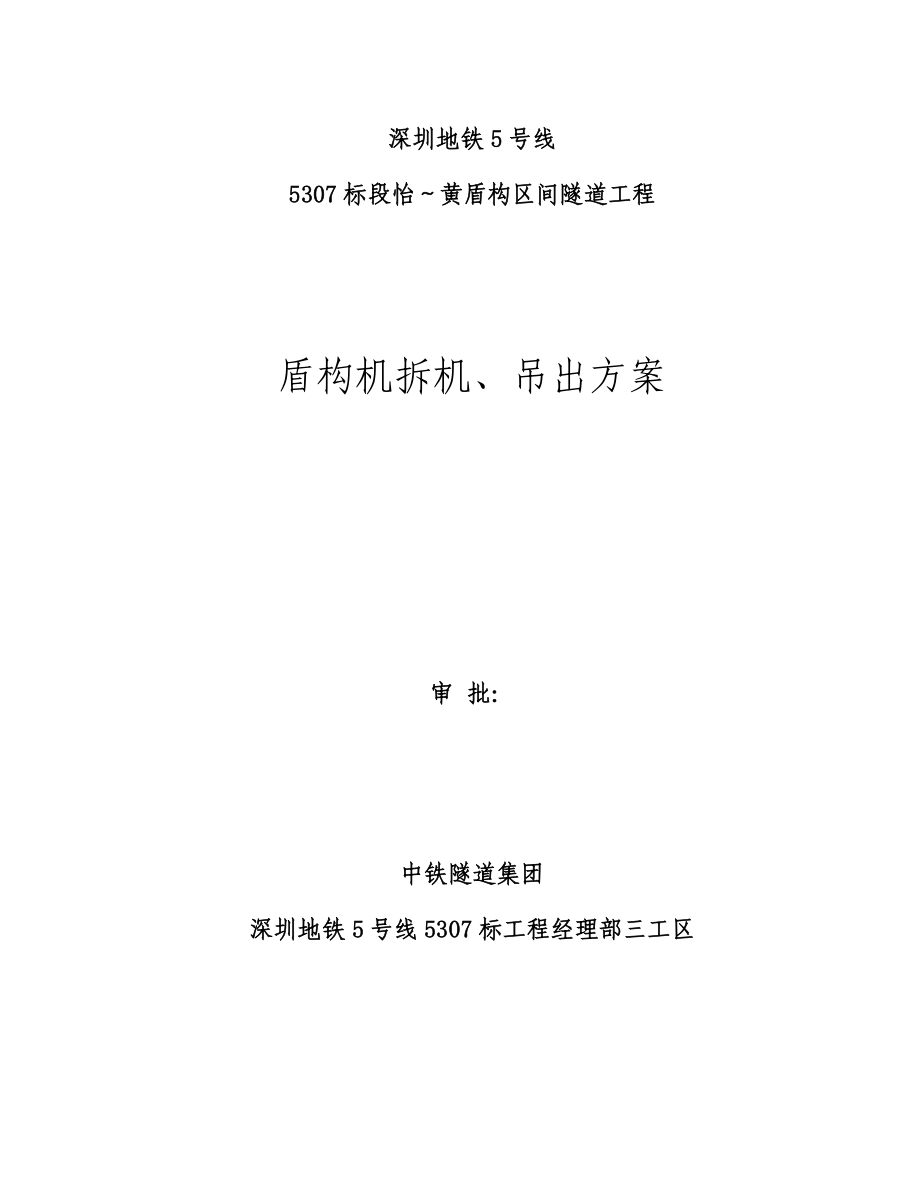

深圳地铁5号线5307标段怡～黄盾构区间隧道工程盾构机拆机、吊出方案 审 批：中铁隧道集团深圳地铁5号线5307标工程经理部三工区1 前言［怡景路站～黄贝岭站］区间盾构施工段，在初步设计中将盾构吊出井设置在沿河路上深南路的右转匝道上后由于深圳市政府做出决定，不允许封闭匝道，从而形成无法进行施工的局面，需要重新选定盾构吊出井及盾构吊出方案经多方的长时间研究决定，从设计上确认，区间盾构吊出井由［怡景路站～黄贝岭站］矿山法区间1号竖井扩挖而成2 工程概况本工程为深圳市地铁5号线5307标段之［怡景路站～黄贝岭站］盾构区间工程本区间隧道位于怡景路、沿河路和深南东路下方，盾构吊出井为区间1号竖井〔由原来的暗挖竖井扩挖而成，通过横通道与盾构区间隧道连通〕两台海瑞克土压平衡式盾构机在先后完成［怡景路站～黄贝岭站］盾构区间的掘进任务后，到达暗挖扩大段盾构主机在暗挖扩大段和横通道进行后退式平移和旋转，后到达竖井位置拆解吊出，后配套在隧道内退至怡景路站吊出另外由于竖井周边道路不满足盾构运输条件，需撤除人行横道、迁移树木、施工临时便道，满足吊机进场和盾构退场条件3 编制依据 3.1 起重机依据日本神钢的CKE2500型250吨履带式吊机的使用说明书、机械性能表；“TADANO〞TC-900型90吨，TC-800型80吨汽车式吊机的使用说明书、机械性能表；徐工200吨汽车吊的使用说明书和起重负荷表等。
具体到履带吊机的选用，由吊装单位根据盾构机部件的重量、尺寸等相关数据进行择优使用，所用吊机必须符合国家和地方的相关规定3.2 施工标准依据?建筑安装工程平安技术规程?、?建筑安装工人平安技术操作规程?、?建筑施工高处作业平安技术规程?、?中华人民共和国道路运输条例?、?道路大型物件运输管理方法?、?超限运输车辆行驶公路管理规定?等3.3 设备状况依据现有盾构机的设备技术状况，详细吊装部件见附表13.4 其他方面的依据吊出井和运输线路周边环境以及市政府对周边环境保护的要求4 周边环境盾构吊出竖井位于深南东路与沿河路交叉口北侧，北临低矮民居，南临辅道，场地原为绿化带，目前为竖井施工场地周边环境复杂，车流量大，保护要求高，居民维权意识强5 盾构机拆机的总体方案5.1 盾构机吊出的总体方案盾构隧道贯穿前，在横通道内铺设钢板、圆钢和接收台架隧道贯穿后，盾构机步进至接收台架上，待盾构机推上接收台架，洞内撤除螺旋输送机和管片安装机及轨道梁后，把主机拆分为刀盘和前体、中体、盾尾三局部随后将前体局部推至前端并且将接收架切割为两局部，随后将主机部件和接收架进行加固固定，并向吊出井方向进行平移。
待空间适宜后在千斤顶的顶推下，进行旋转90度，随后重新向吊出井方向进行平移到达吊出井主机部件到达吊出井后，依次吊装出井由于吊出井至深南大道接应段〔约200m〕地表环境无法满足盾构吊出要求，需要撤除局部人行道、绿化树木和公共设施，并施作施工便道，满足250吨吊机组装进退场及主机部件的退场要求由于吊出井尺寸无法满足后配套吊出的要求，在主机撤除完成后，在区间隧道内重新铺轨，利用电瓶车把后配套顶推至怡景站始发井吊出盾构机到达扩挖段—→步进过导台—→盾构机上接收架—→主机别离—→拖车、设备桥后移—→洞内撤除螺旋输送机—→洞内撤除管片安装机及轨道梁—→主机分段平移、旋转、吊出—→后配套拖车、设备桥和螺旋输送机后退至怡景路站吊出5.2 盾构机主机局部首先，盾构主机在接收架上解体为3段即刀盘和前体、中体及盾尾三局部，随后各段在横通道位置转体90度，推至矿山法施工竖井吊出具体如下：1、中体与刀盘、前体别离—→中体与接收架固定加固—→切割接收架—→中体与接收架平移—→横通道旋转—→平移至吊出井—→中体吊出—→翻身—→装车—→转场运输2、接收架返回—→盾尾上接收架—→盾尾与接收架固定加固—→切割接收架—→盾尾与接收架平移—→横通道旋转—→平移至吊出井—→盾尾吊出—→地面掏出管片安装机及轨道梁—→翻身—→装车—→转场运输—→接收架吊出。
3、前体与接收架固定加固—→前体与接收架平移—→横通道旋转—→平移至吊出井—→刀盘和前体别离并分别吊出—→翻身—→装车—→转场运输横通道平面图如图3所示：图3 横通道平面图5.3 盾构机后配套局部由于吊出井尺寸无法满足后配套吊出要求，在主机撤除完成后，在隧道重新循环铺轨，撤除水管和走道板以及支架等，利用电瓶车把后配套拖车分段顶推至怡景站始发井吊出具体如下：铺设边轨—→顶推拖车—→如此循环铺轨顶推至始发井—→5号拖车吊出—→4号拖车吊出—→3号拖车吊出—→2号拖车吊出—→1号拖车吊出—→设备桥吊出—→装车—→转场运输5.4 螺旋输送机、管片安装机及轨道梁利用电瓶机车拖动管片车把螺旋输送机和管片安装机及轨道梁运输至怡景路站始发井，吊装出井并装车进行转场运输5.5 起重机选择由250吨履带吊的起重负荷表可得：8米工作半径可吊139吨、10米工作半径可吊111.5吨，12米工作半径可吊100.2吨，所以在平安起吊的范围内，完全可以进行盾构主机部件的吊装工作80吨汽车吊在5米工作半径可吊54吨，完全可以平安地进行抬吊和翻身的配合工作200吨汽车吊在15米工作半径可吊35吨，完全可以平安地进行抬吊和翻身的配合工作。
6 盾构机吊出、运输方案6.1 拆机的准备工作6.1.1 机械、风、水、液压、电气的标识6.1.1.1 机械构件局部标识盾构机拆卸后以总成件形式吊出，后配套联接板、管片吊机转弯连结梁、四号拖车后部风管支架、后配套皮带架方向等提前检查，如有必要需用油漆标明此项工作由保养班进行，值班工程师监督执行6.1.1.2 风、水、液压局部标识在盾构机部件没有撤除前，检查标识牌的完好性如发现缺失或标识不清的现象，必须进行标识标识牌采用2mm厚铝板,箍带绑在管子的两头标识牌为单面印字符，连接的管接头处标识相同的字符此项工作由保养班进行，保养工程师监督执行6.1.1.3 电气局部标识电气局部全部标识此项工作由电工班进行，电气工程师监督执行6.1.2 拆卸场地的准备盾构机拆卸场地包含三个方面：主机洞内旋转平移场地、主机吊出运输场地以及后配套拖车的吊出运输场地6.1.2.1 洞内旋转平移场地准备盾构机到达后，所需场地见图4所示洞内到达旋转段需要横通道宽度为，高度为，平移至竖井段宽度为，高度为，吊出井尺寸为5×7m盾构到达前需要在横通道内铺设钢板，安装接收台，吊出井口处的地板由于设计的原因，在盾构机拆机阶段需要铺设型钢垫平。
图4 盾构机洞内旋转尺寸图6.1.2.2 主机吊装、运输场地准备为满足250吨吊机组装和工作要求，需要对吊机组装、吊卸场地和运输道路进行准备250吊机组装场地需要40m×12m，主机吊出阶段需要场地20m×40m，，从现有竖井施工场地范围看，需撤除既有竖井井架、竖井楼梯，破除竖井与横通道段3m的侧墙砼〔〕及顶部结构，同时回填竖井侧临时碴坑，方能满足盾构吊出要求目前竖井施工场地旁辅道宽度，无法满足250吨吊机和主机的进退场要求， 250T吊机进场前，需迁移场地至深南东路段〔约200m〕19棵大树，同时需迁改布置于人行道上燃气、电信、污水等管线，并破坏局部公共设施场地内需撤除围墙及靠路侧的活动板房盾构机吊出、施工便道等施作的场地布置见图5所示6.1.2.3 后配套拖车、螺旋输送机的吊装、运输地面场地准备后配套拖车和螺旋输送机的吊装和转场运输，在怡景路始发井进行根据盾构施工现场的场地条件，完全满足拖车的吊装和转场运输图5 盾构机吊出退场场地以及交通疏解方案 6.2 盾构机到达6.2.1 盾构机接收台安装在盾构到达前将接收台拼装并安装。
运送接收架至吊出井，利用50吨吊机将接收架吊运下井，井下利用10吨卷扬机移动接收架到达接收位置后，利用倒链将接收架旋转至中线与区间中线根本重合待盾构到达后根据盾构机实际姿态再次对接收台进行准确定位、加固6.2.2 盾构机推上接收架盾构机进洞后，首先要确认刀盘焊接吊耳位置是否已旋转到正上方割除刀盘上的耐磨条并将其顺便焊接在刀盘面板上,打磨抛光后再焊吊耳扩挖段导轨清洁后，在导轨面上涂抹油脂随时保证光滑，在主机推上导轨前，在前体的耐磨圈上靠着接收台的左右滑道处各焊上一块3mm厚的耐磨钢板，保护前体耐磨圈在管片间隙混凝土凝固时间清理主机刀盘内和盾壳上的渣土，推出洞后即可焊接刀盘吊耳，同时撤除旋转接头推至刀盘到达接收台最前端时停下,当洞口0环管片安装后就不用再安装管片了.制作一顶杠撑于管片与推进缸之间,直至主机完全推上接收台6.2.3 整机清洁和保护待盾构机推至扩大段时，开始对盾构机整机进行清洁和保护包括：（1） 刀盘、刀具和土仓内的渣土清理和清洗清洁刀盘、刀具,首先把刀盘上和土舱的渣土清理干净,再用高压水冲洗,将螺栓冲洗干净,便于拆卸螺栓、刀具2） 注浆管路的膨润土注入；（3） 使用塑料薄膜对液压阀组和电气原件和接线盒的保护；（4） 清洁中体螺旋输送机底部,把杂物、淤泥完全清理干净,方便工作人员进入中体底部拆卸螺旋输送机与中体的联接螺栓。
6.2.4 主机与后配套拖车的别离6.2.4.1 别离前的准备工作6.2.4.1.1 盾构机高压停电待主机中前盾顶推上接收架时，整机停机拆卸主机和设备桥时只需停相关局部电源，高压电在拆后配套时才停6.2.4.1.2 电气局部的拆机要求（1） 所有电缆拆下后，电缆头均需用胶口袋包装并用绑扎带捆扎密封，防止进水和受潮2） 有必要两端都拆下的电缆都需拆下两端，将其收回，盘好并分系统堆放3） 所有拆下的电缆都必须有明确的标识，没有的统一按要求补上4） 380VAC的电缆在撤除前，必需先断电挂警示牌，然后进行撤除工作5） 在拆电磁阀、传感器的电缆时，必须断电，以免烧坏PLC模块6） 装满的箱子必须附有装箱清单7） 拆机步骤：主机→设备桥→拖车6.2.4.1.3 电气局部的拆机过程〔推到位置开始，除推进系统外〕（1） 检查各控制柜的接线方式与图纸中比拟，如果有改动的地方，在图纸上注明2） 变频柜断电，撤除主机内主电机的电缆，按电机序号盘好捆绑，清洁干净后统一装箱3） 辅助泵站断电，撤除齿轮油润滑泵的电缆，盘好捆绑，清洁干净后统一装箱4） 撤除主机电磁阀、传感器、阀位开关的电缆，盘好捆扎，清洁干净后装箱。
注意将拖拉油缸的接近开关拆下并保护好丝口5） 主泵站各油泵电机断电，撤除其电缆的电源端，盘好包好固定在电机旁6） 冷却泵电机断电, 撤除其电缆，盘好捆扎，清洁干净再装箱7） 撤除注浆控制柜的控制电缆、注浆脉冲传感器以及其控制电缆，盘好捆扎装箱8） 撤除照明，清洁干净后装箱9） 撤除拖车上的通讯电缆,盘好捆扎装箱10） 停高压电挂警示牌，撤除高压电缆卷筒的电缆接头，用盖子将公头母头盖紧封死用塑料袋包好其他高压电缆也如此进行，再将其卷好11） 注：具体的拆机顺序根据机械局部拆机顺序来安排6.2.4.1.4 管线拆解整机停电后，开始对主机与后配套拖车之间的各种管线〔包括管片输送小车〕进行拆解和固定主要包括主机与设备桥之间；设备桥与管片输送小车之间；3、4＃拖车之间；1、2＃拖车之间管片输送小车管线的撤除、封口，绑在连接桥上拖车之间的管线拆解程度主要依据电瓶机车的拖动力决定各种管线的密封严格按照相应管路的要求进行6.2.4.1.5 结构件拆解和固定（1） 在管线拆解的同时，对管片安装机轨道梁两端的拖拉油缸进行撤除并固定2） 皮带机从动端的悬挂和固定，必要时可以撤除皮带机从动端3） 拖车之间皮带机的连接部位进行拆分和固定。
4） 管片输送小车用倒链倒运至列车编组上送至始发井端头管路、链条包装好,标识记录清楚包装箱内装物,注明箱号5） 当盾构机主机到达扩挖段导轨上后，让铰接油缸处于自由状态，以便拆卸铰接油缸，把管片安装机两侧的升降油缸伸出，使抓取头下降，拆卸螺旋输送机时能顺利通过6） 其余所有油缸活塞杆全部收回在拆卸安装机时，用小型泵站收上升降油缸6.2.4.1.6 设备桥支撑架安装在盾构主机完全推上接收台之后，以特制的门架式支撑架将连接桥前端支撑在拖车行走钢轨上，支撑稳妥后即可将连接桥与盾构主机别离连接桥用已加工好的支撑架固定支撑好6.2.4.2 主机与后配套别离拆卸连接桥前端的油缸,把拖拉油缸与管片安装机支撑梁联接端的销子拆卸,销子穿在油缸上并把拖拉油缸固定在连接桥上;所有的管路和联接处都别离后,在后配套二号拖车后端两根立柱内侧各固定一根200工字钢,电瓶车牵引此横梁往后移动与主机别离直至连接桥回到掘进隧道中 待准备工作全部完成后，利用先期制作的拖拉装置和电瓶机车将后配套拖车及设备桥整体向后退移15～20米，为螺旋输送机的洞内撤除留出足够的空间6.3 螺旋输送机的洞内撤除6.3.1 准备工作（1） 矿山法接应段在二次衬砌拱顶提前预埋吊钩。
撤除螺旋输送机前，砼必须到达设计强度，吊钩设计承受力不小于20T2） 使管片安装机处于浮动状态〔松开管片安装机伸缩油缸的进出油口〕3） 用方木在管片小车上摆放呈井字形的支架，待撤除的螺旋输送机放置其上4） 撤除螺旋输送机上油脂润滑的油脂管，附属油管、风管的撤除，撤除后封口绑在连接桥上6.3.2 撤除工作具体撤除步骤如下：（1） 用20吨倒链分别悬挂在中体内部的钢结构件上，挂钩锁紧在螺旋输送机的前部和中部吊耳部位并受力，但不得影响吊耳和螺旋输送机前端连接螺栓端撤除2） 用10吨倒链悬挂在扩大段上部的预埋件上，挂钩锁紧在螺旋输送机后端的吊耳上并受力3） 撤除螺旋输送机前端的连接螺栓，对称松动和撤除螺栓4） 撤除螺旋输送机中部的悬挂固定装置，使中部的倒链进一步受力5） 利用10吨倒链开始加力，使螺旋输送机沿原有角度向外向上抽出期间根据现场实际需要，利用另一10吨倒链与原有10吨倒链进行吊点的换位前、中部的20吨倒链那么根据现场螺旋输送机的运动轨迹有序地进行拉紧和放松，并及时更换吊点的位置，以适应螺旋输送机的运动轨迹需要6） 待螺旋输送机后端与扩大段的顶部接近〔大约沿安装方向2500mm的距离〕，而倒链无法牵拉时停止。
此时，前端倒链的吊点根本上移动至中体米字架附近，中部倒链的吊点那么已经转移至扩大段的预埋件处7） 在螺旋输送机后端加添一个10吨倒链，并替换原倒链的受力松掉原有倒链，形成螺旋输送机下放的总体趋势此时，可以转移前端倒链至中部吊耳锁紧，形成四点吊放的状态8） 对倒链采用前端放松、后端拉紧的方式，进行收放，缓慢使螺旋输送机后端抬升，前端下降的旋转性运动轨迹9） 这样，通过3～4个倒链的反复的拉紧和放松以及吊点的转移，螺旋输送机经过反复的上抽下旋等运动轨迹，从而实现从主机中拆抽出螺旋输送机的目的10） 同时，利用管片螺栓孔作为倒链的受力点进行倒链的吊点转换，从而实现螺旋输送机的下放和后移并摆放在洞内轨道的管片小车上11） 同时，在螺旋输送机撤除的过程中，严格监控周围部件〔特别是管片安装机〕与螺旋输送机之间的空间关系，防止周围部件与之发生挂碰现象6.4 管片安装机及轨道梁的撤除由于主机吊出井口为5m*7m，无法满足管片安装机及轨道梁的整体撤除考虑多方面的利弊，决定在洞内撤除管片安装机及轨道梁6.4.1 准备工作（1） 把事先运至洞内的轨道梁支座摆放在扩大段的部位2） 固定处于浮动状态的管片安装机于轨道梁的中部。
3） 撤除安装机轨道前端的端梁，用油漆标识4） 安装机大油缸放下，便于螺旋输送机的拆卸待螺旋输送机拆完后用小型液压泵站再将油缸收回，油管不配的做变接头连接6.4.2 撤除工作（1） 用20吨倒链悬挂在中体内部的钢结构件上，挂钩锁紧在轨道梁的前部吊耳部位并受力，另一20吨倒链悬挂在扩大段的顶部预埋件上，挂钩锁紧在轨道梁但不得影响吊耳和螺旋输送机前端连接螺栓端撤除2） 用10吨倒链悬挂在扩大段上部的预埋件上，挂钩锁紧在螺旋输送机后端的吊耳上并受力3） 撤除轨道梁与中盾之间的连接螺栓并装箱拆解安装机支撑梁与中体的螺栓在液压扭力扳手无法触及的螺栓可用风动扳手松动4） 放松轨道梁前部的倒链使管片安装机及轨道梁缓慢下放，同时拉紧后端的倒链使其缓慢后移，形成管片安装机及轨道梁后移并下放的状态5） 待轨道梁下放至支架位置时，调整支架的摆放位置，使其能与管片安装机及轨道梁能够在焊接位置上正确对接6） 对接完成后，焊接对接部位，保证牢固注意支座摆放的位置的稳定性，防止倾翻6.5 盾构主机旋转平移6.5.1 盾构前移的准备6.5.1.1 接收架的准备在接收架底部焊接一块δ＝30mm的钢板〔宽4000mm〕。
焊缝间距150mm，每一处焊缝长度150mm，每一侧必须双面焊接接收台端头两侧加焊推进油缸延长臂，四面用挡块和钢支撑固定，防止在盾构机推上始发台时发生移动6.5.1.2 主机部件的拆分（1） 依据吊装的要求，将盾构主机分为刀盘和前盾、中盾、盾尾和管片安装机及轨道梁三局部根据以上的总体要求，将逐步对管路和结构件进行拆分和固定2） 旋转接头上泡沫管、油管的撤除，撤除后封口，绑在中体上3） 中体处主油管撤除，撤除后封口4） 前体上风管、油管、油脂管的撤除风管、循环水管绑在连接桥上，刀盘加水管固定在中体上，油脂管与林肯泵一同捆绑5） 主驱动马达油管的拆卸、封口，拆卸后绑在连接桥上6） 管片安装机进油管及移动油管撤除、封口进油管绑在中体上，移动油管绑在安装机上7） 需撤除局部铰接油管，封口后绑在中体上6.5.1.2.2 结构件（1） 拆卸前体与中体的连接螺栓,用千斤顶顶推,使前体与中体在竖直空间上别离2） 撤除铰接油缸的连接销轴并固定；撤除设备桥与管片安装机轨道梁之间对拖拉油缸并固定等，保证主机拆分的需要6.5.2 吊耳的焊接6.5.2.1 焊接顺序主机上部吊装吊耳的焊接顺序依次为刀盘、盾尾、中体、前体，吊耳的焊接分两班可以同时进行，每班4人，2个工作面同时开始焊接。
6.5.2.2 焊接质量（1） 在原来吊耳的位置进行焊接，不得移位2） 在焊接前，清理焊接工作面，并对吊耳进行定位3） 预热焊接部位120度，焊条加热保温200度，连续焊接持续保温，焊接完毕进行保温处理4） 焊缝高度按要求，焊接时禁止出现夹渣、气泡等否那么，打磨后重新焊接5） 焊接时必须保证焊接质量，指定两个人专人焊接.采取保温措施和敲击释放应力并进行探伤检测和超声波检测对一个吊耳进行焊接时要保持连续性，不得随意停止6） 吊耳探伤，使用超声波或影像剂进行探伤6.5.2.3 考前须知：（1） 清洁焊接区域，并打磨不平整局部，不得有脏物和水等2） 吊耳焊接属于高空特种作业，在焊接过程中焊接人员必须正确配戴防护用品,如平安带、电焊手套、电焊面罩等，并充分做好防火防触电工作6.5.2.4 反力座的安装为了保证盾构机的顺利推进，在场地铺设的钢板上安装推进反力座，同时准备两个80T的推进油缸，同时在铺设钢板与接收台之间安放滚轴，便于盾构的推进及过程中的调向主机两侧焊接安装4个150T油缸，在调整接收台底部钢板位置时，利用4个油缸将主机及接收台整体抬起，使钢板顺利移动图6 盾构平移示意图6.5.3 盾构主机旋转平移6.5.3.1 钢板及滚轴放置首先将4个顶升液压千斤顶用油管与泵站连接，开动液压泵站，把顶升液压千斤顶油缸均匀平稳地慢慢伸出，顶起盾构机。
在钢板与接收台之间放入滚轴，然后收回顶伸油缸，使盾构机和接收台落在滚轴上在平移阶段，滚筒摆放与接收架平行放置；在旋转阶段，滚筒与接收架中线之间的摆放角度为45度，如图7所示6.5.3.2 主机的平移和旋转在平移阶段，翻开液压泵站，轮换开启80T推进油缸与4个150T吨油缸，使油缸撑靴顶紧过站接收架上的推进挡板，使得接收架底部滚筒向前滚动，带动接收架向前移动随着接收架向前移动，随时取出接收架后部遗留的滚筒，迅速将滚筒放入接收架前方在移动的过程中，由接收架将滚筒带入滚动区域内，形成连续的滚动和移动过程图7 盾构机旋转平移装置示意图在旋转阶段，重新布置接收架底部滚筒与接收架中线成45度斜角，推动盾构机向指定方向旋转，调向通过调整小车底部的滚筒和两边的油缸推力来实现旋转示意图如图8所示图8 盾构旋转平移吊出顺序示意图6.6 主机吊出6.6.1 吊机进场250吨履带吊在盾构主机的中盾局部在井下根本上完成平移和旋转工作之后进场因为场地的原因，副吊和转场运输车辆先期停放在黄贝岭村口或黄贝岭车站内，在进行主机部件翻身和装车阶段再进入吊装现场6.6.2 中盾吊装6.6.2.1 吊装工具采用日本进口弓形55t卡环四点吊装，钢丝绳采用直径56mm(单根破断力：1780KN)一对，准许吊载：33t/线×4线＝132t。
6.6.2.2 吊装前的准备工作（1） 固定定位销在中体上，螺栓清洗后涂抹防锈油装箱，O形圈整理好与螺栓一同装箱，标识接触面涂抹防锈油2） 固定人仓，利用型钢对人仓进行固定，保证人仓在中盾翻转的过程中不会出现滑落的现象6.6.2.3 吊装过程（1） 待中盾平移至吊出井口时，250吨履带吊吊钩下放至中盾顶部，并由挂钩工锁紧吊环待中盾和接受架的固定钢结构局部割除后，开始起吊待中盾吊出井口后，250吨履带吊回转，并由80吨汽车吊锁紧翻身吊耳〔底部的长吊耳〕，采用250吨履带吊作为主动车，80吨汽车吊作为从动车相互配合的方案进行中盾的翻身2） 翻身后拆掉80吨汽车吊吊钩，80吨汽车吊离开吊装现场，另处停放3） 运输车辆进场，停放稳定后利用250吨履带吊进行装车履带吊机吊起中体支撑梁上的4个吊耳把中体平放在平板车上，放枕木支撑，运输到目的地4） 待运输车辆离开吊装现场后，再进行下一部件的吊装工作6.6.3 盾尾的吊装6.6.3.1 吊装工具采用日本进口弓形25t卡环、12t卡环两点和四点吊装，钢丝绳采用直径30～34mm(单根破断力：509KN～760KN)四条，10～15t/线×4线＝40～60t。
6.6.3.2 吊装前的准备工作（1） 将铰接密封压板撤除2） 将14个铰接油缸与盾尾连接的处拆解,销子、垫圈、挡圈等安装回原位3） 盾尾外壳焊接顶推支座，用油缸顶推盾尾，使其与中体别离4） 盾尾内壁下部均布焊接2个厚30mm的吊耳，做翻转用5） 铰接油缸连接销子的保护，涂抹防锈油脂销子、垫圈、挡圈等安装回原位6） 注浆管连接装置另装木箱存放标识7） 盾尾注脂球阀保存在管路上8） 铰接密封压板清洗装箱6.6.3.3 吊装过程（1） 待盾尾平移至吊出井口时，250吨履带吊吊钩下放至盾尾顶部，并由挂钩工锁紧吊环待盾尾和接受架的固定钢结构局部割除后，开始起吊待中盾吊出井口后，250吨履带吊回转，由80吨汽车锁紧翻身吊耳，采用250吨履带吊作为主动车，80吨汽车吊作为从动车相互配合的方案进行盾尾的翻身2） 翻身后拆掉80吨汽车吊吊钩，80吨汽车吊离开吊装现场，另处停放3） 运输车辆进场，停放稳定后利用250吨履带吊进行装车待运输车辆离开吊装现场后，再进行下一部件的吊装工作6.6.4 刀盘吊装6.6.4.1 吊装工具采用日本进口弓形35t卡环两点用一对钢丝绳四线吊法吊装，钢丝绳采用直径36mm×。
6.6.4.2 吊装前的准备工作（1） 撤除旋转接头处连接的泡沫管，旋转接头下垫两根小方木，拆解旋转接头与刀盘的联接螺栓，把旋转接头平移向后拉，须能通过人员进出2） 拆卸刀盘与主轴承内圈的联接螺栓拆卸刀盘与主轴承外圈的联接螺栓，在吊耳焊接完成，吊机未挂起吃重前，每四个螺栓区位要留四颗不拆6.6.4.3 吊装过程（1） 待前盾和刀盘平移至吊出井口后，撤除前盾和刀盘之间的连接螺栓，同时将250吨履带吊吊钩下放至刀盘顶部，并用吊耳锁紧刀盘的吊耳待固定接收架的固定钢结构和螺栓全部撤除后，直至刀盘上的四个定位销脱离销孔,再起吊刀盘上井2） 250吨履带吊开始起吊刀盘待刀盘吊出地面后，250吨履带吊回转，并由80吨汽车吊锁紧刀盘的翻身吊耳，由两个吊机配合进行刀盘的翻身3） 刀盘(直径ф6280mm,净重55吨)吊至地面缓缓放平，刀盘面朝下，支撑方枕木于刀盘面板上(注意:方枕木不得与刀具接触)4） 翻身后拆掉80吨汽车吊吊钩，80吨汽车吊离开吊装现场，另处停放5） 将四个吊耳用双头螺柱安装在刀盘与前体接触面上，前体与刀盘连接面要刷涂防锈油6） 运输车辆进场，停放稳定后利用250吨履带吊起吊到平板车上，方木铺垫，倒链固定。
待运输车辆离开吊装现场后，再进行下一部件的吊装工作7） 螺栓、螺栓保护帽、密封圈等清洗装箱6.6.4.4 刀盘拆解考前须知：（1） 螺栓松动:首先用液压扭力扳手从前体内部拆卸M42X180螺栓，扭矩为5000Nm，拆解顺序为对称拆卸渣仓内的螺栓先拆卸螺栓保护套，再用拉伸预紧扳手拆卸M42X325的双头螺柱，如果不能松动，可以用开口扳手，加加力臂人工拆卸再不能松动，那么用气焊将螺栓垫片切割拆卸顺序亦为对称拆卸2） 刀盘联接处清洗干净涂抹防锈油,然后用厚15mm的木板作保护,用弯侧角把木板固定在刀盘上6.6.5 前盾吊装6.6.5.1 吊装工具采用日本进口弓形35t卡环两点用一对钢丝绳四线吊法吊装，钢丝绳采用直径36mm×6.6.5.2 吊装过程（1） 待刀盘装车后，250吨履带吊回转至吊出井口将吊钩下放至前盾顶部，并由挂钩工锁紧吊环待前盾和接受架的固定钢结构局部割除后，开始起吊待前盾吊出井口后，250吨履带吊回转，并由80吨汽车吊锁紧翻身吊耳，采用250吨履带吊作为主动车，80吨汽车吊作为从动车相互配合的方案进行中盾的翻身2） 翻身后拆掉80吨汽车吊吊钩，80吨汽车吊离开吊装现场，另处停放。
3） 运输车辆进场，停放稳定后利用250吨履带吊进行装车待运输车辆离开吊装现场后，再进行下一部件的吊装工作6.7 后配套的后退后配套由原隧道返回，用电瓶车将后配套推至始发井口具体情况如下：6.7.1 洞内管线的撤除6.7.1.1 照明线：（1） 在盾构机拖车后退阶段，照明线以百米为节点进行撤除首先将照明支架撤除并将照明线下放或挂靠在管片螺栓上进行固定，以利于拖车能够通过待拖车通过后重新安装照明支架，同时将照明线固定在照明支架上2） 根据盾构机拖车的后退速度，依照以上方法对照明线路进行循环处理6.7.1.2 循环水管、污水管：（1） 盾构机出洞后，安排人员展开对盾构施工循环回水管的全部撤除，并利用列车编组运出洞外2） 在盾构机拖车后退阶段，循环水的进水管、污水管以及水管支架以15根水管为一组进行撤除首先将进水管和污水管每根断开，并逐根放置在机车轨道的中间部位，并保证机车在运行的过程中不会挂碰水管同时撤除水管支架可以临时放置在盾构机的5＃拖车上，待盾构机后退至未撤除的水管处，再将水管支架转运至1＃拖车或设备桥的停放部位此时可以进行水管支架的安装和水管的连接，也可在盾构机拖车吊出地面后再进行此项工作，以便于以后区间内部的施工。
3） 根据盾构机拖车的后退速度，依照以上的方法对水管及支架进行循环处理6.7.1.3 走道板及支架：盾构机出洞后，安排人员对走道板及支架〔除联络通道处〕进行全部撤除，并利用列车编组运至洞内联络通道处对走道板及支架待盾构机通过时再进行撤除，待盾构机通过后，为了利用人员的工作可以再次安装6.7.2 洞内拖车轨道的铺设洞内拖车轨道的铺设，同样以百米为节点距离依照以上的方法进行将设备桥处的牛腿和轨道撤除，随后将牛腿和轨道通过机车编组转运至5＃拖车后部进行轨道的安装6.7.3 设备桥及后配套拖车的拆分6.7.3.1 各连接件的拆分（1） 将皮带在接口的位置将皮带断开，并回卷成捆放置在管片小车上2） 将设备桥及拖车之间的拉杆全部断开拉杆点焊在拖车上3） 连接桥与1＃拖车间油管、油脂管、风管、水管、泡沫剂管、膨润土管的撤除撤除与连接桥相连的一端拆，除后封口，管路绑在1＃拖车上4） 2、撤除2＃拖车与1＃拖车间的连接管路，撤除与1＃拖车相连的一端，撤除后封口，管路绑在2＃拖车上5） 3、3＃拖车与2＃拖车间的连接管路，撤除与2＃拖车相连的一端，撤除后封口，管路绑在3＃拖车上6） 4、撤除3＃拖车与4＃拖车间的连接管路，撤除与3＃拖车相连的一端，撤除后封口，管路绑在4＃拖车上。
7） 5、4＃拖车与5＃拖车间的连接管路，撤除与4＃拖车相连的一端，撤除后封口，管路绑在5＃拖车上6.7.4 具体步骤待以上的准备工作完成后，开始进行盾构机后配套拖车的洞内后退工作具体过程如下：电瓶机车利用先期制作的拖拉装置将分为三局部的后配套拖车和螺旋输送机依次进行拖拉至百米处的后退节点随后依照上述的走道板及支架、水管和照明线路等进行撤除和安装，再次进行盾构机后配套拖车等后移工作如此循环，直至拖车后移至怡景路始发井处在拖动拖车后退的过程中，及时检查拖车后退限界内有无障碍物，并及时进行清理，保证拖车在后退过程中的平安6.8 后配套的吊出6.8.1 吊出的准备工作（1） 200吨汽车吊机进场（2） 接收轨道的安装盾构机出洞后，在保怡景路始发井开始接收轨道的安装工作利用已有的平台安装固定井口处的拖车后移轨道并固定6.8.2 拖车的吊出工作6.8.2.1 5、4、3、1＃拖车（1） 利用电瓶机车将5＃拖车拖至始发井口，撤除5＃拖车尾部的储风筒和钢结构部件并吊出2） 撤除各节拖车上部的皮带机支架和风筒，并用油漆做好标识特别是方向3） 别离设备桥和一号拖车连接的管片吊机轨道4） 两根钢管焊接在两侧平台上，防止起吊时两侧平台倾斜，放到平板车上固定好运输到目的地。
5） 吊机提升拖车至地面，拆卸轮对，风动扳手拆卸螺栓假设不能松动，那么用气焊切割螺栓清洗后装箱6） 依照5＃拖车的吊出方法，依次将4、3、1＃拖车吊出撤除轮对后装车进行转场运输6.8.2.2 2＃拖车（1） 利用电瓶机车将2＃拖车拖至始发井口2） 2＃拖车的吊出：由于拖车尺寸过长，无法实现拖车的水平吊出拟采取倾斜吊装的方式进行：在吊机吊钩的一根吊具两端悬挂10吨的倒链，另一根吊具锁紧拖车另一端的吊耳利用倒链实现倾斜角度的调整待拖车倾斜至能够吊出为止吊机将拖车吊出撤除轮对后装车进行转场运输6.8.2.3 设备桥依照2＃拖车的吊出方法，连接桥倾斜着吊起至地面,预先做好的钢结构支撑与连接桥焊接,以免压坏连接桥两侧的管路依次将设备桥和螺旋输送机吊出并转场运输6.9 螺旋输送机、管片安装机及轨道梁的吊出6.9.1 螺旋输送机待拖车全部从怡景路始发井吊出后，用电瓶机车先将螺旋输送机运至始发井，依照2＃拖车的吊出方法，将螺旋输送机吊出并转场运输6.9.2 管片安装机及轨道梁电瓶机车拖动管片小车返回至扩大段用倒链将管片安装机、轨道梁以及支座整体吊起待管片小车运行至下方，机车停稳后，倒链放松，管片安装机下方并摆放在管片小车上，摆放稳当后，由电瓶机车拖至始发井吊出。
7 工期安排由于此次的盾构机的拆机、吊装和运输工作极为困难，主要表现在：主机需要平移旋转后进行吊装；后配套拖车需要后退回始发井进行吊装；主机的吊装场地条件有限为了能够平安、高效地实施盾构机的拆机、吊装和运输工作，特对拆机和吊装阶段的工序和工作内容进行严格的安排，并严格按照既定的工作内容和时间进行，确保工期的顺利实现为了保证盾构机拆机阶段的进度，特对此阶段的工期进行严格安排安排专门的技术人员进行值班，确保组装工作的平安、高效具体的工期安排见拆机工期时间表8 资源配置8.1 人员组织8.1.1 拆机人员为了保证拆机的平安和进度，需要配备足够的技术人员和技术工人，在确保人员和设备的平安的前提下，在尽可能短的时间内完成盾构机的拆机、吊出和转场运输工作具体的人员组织安排如下表3：表3 拆机、吊出人员安排明细表班次作业时间人员组织人数白班8:00-20:00技术负责人1名、机械工程师1名，机钳12名、电焊工3名，辅助工10名27夜班20:00-8:00机械工程师1名、机钳7名、电焊工2名、辅助工5名15电气安装8:00-20:00电工3名辅助工4名7液压安装8:00-20:00液压工2名辅助工3名58.2 设备、工具、材料根据盾构机的拆机和吊出方案，在盾构机拆机和吊出阶段所需的设备、工具、材料清单如下，要求所需的设备、物资和材料在盾构机设备进场前必须完善。
具体清单见附表9 质量控制盾构机在拆机、吊出和转场运输阶段的质量控制主要表现在以下几个方面：9.1 焊接质量（1） 采取边焊接边检查的方式进行控制，发现问题及时处理2） 在焊接吊耳的过程中，严禁长时间停止作业，造成焊缝开裂3） 吊耳焊接完成后，必须对焊缝进行探伤检查发现问题，坚决执行返工处理，直至合格4） 在原来吊耳的位置进行焊接，不得移位5） 在焊接前，清理焊接工作面，并对吊耳进行定位6） 预热焊接部位120度，焊条加热保温200度，连续焊接持续保温，焊接完毕进行保温处理7） 焊缝高度按要求，焊接时禁止出现夹渣、气泡等否那么，打磨后重新焊接8） 焊接时必须保证焊接质量，指定两个人专人焊接.采取保温措施和敲击释放应力并进行探伤检测和超声波检测对一个吊耳进行焊接时要保持连续性，不得随意停止9） 吊耳探伤，使用超声波或影像剂进行探伤10） 在进行常规焊接时，确保结构件的9.2 液压部件（1） 人员在工作中必须确保管线在制作和连接时的清洁；（2） 油水检测；（3） 液压等线路上的压力检测等10 平安措施10.1 平安应急措施及应急预案由于盾构机属于大型设备，具单件重量大(最大件90T)，尺寸大(盾壳直径)的特点，因此要确保平安质量。
10.2 平安保证措施10.2.1 平安生产组织机构根据工程部?专项平安施工方案?的有关要求,成立平安管理委员会平安管理委员会成员：组 长：张传军成 员：赵嵩、姚兆胜、刘广沛、钱政、杨红军10.2.2 平安操作作业事项（1） 杜绝平安隐患，防患于未然2） 准备充足的物资、工具、动力设备，重要的要有备用品应急3） 制定详细的施工技术方案，并对作业人员进行拆机技术培训和进行平安技术措施交底；（4） 材料和设备物资的运输在夜间作业时，遵守交通规那么，对于超限运输的设置标志，确保平安运输5） 工作过程中，不方便直接指挥协调的工序，采用对讲机进行联系，派专人进行指挥6） 吊装时，吊物吊钩下严禁站人 （7） 高空作业时必须系好平安带8） 加强现场洞外施工场地的用电管理、照明，保证场地作业在足够的光线9） 各种吊运机具设备正式使用前必须组织试吊、试运行10） 起重作业人员要严格执行?起重作业平安操作规程?，确保施工作业人员的平安10.2.3 主机拆卸平安考前须知（1） 所有操作必须在确保平安的前提下进行,参与人员必须正确配戴防护用品,并充分做好防火防触电工作.（2） 拆吊前必须对吊机吊具等工具进行全方面细致检查,确保其性能良好平安可靠.（3） 拆吊前对参与人员必须进行系统性的操作及平安培训,关键岗位如吊机及司索人员等必须定职定人,整个过程相关技术负责人员和平安负责人员必须全程监督,正确引导.（4） 吊装过程中发生意外事故必须第一时间通知平安小组负责人,同时启动平安应急预案.10.3 应急预案10.3.1 事故应急预案盾构吊出前成立以工区主任、书记、总工、平安负责人组成的统一指挥应急领导小组。
在吊出前领导班子将组织相关技术人员对吊出方案进行充分讨论和论证，并对现场作业班组、技术组、监测组、后勤保障组的工作进行技术交底和部署，使其每一位进入现场的员工都对此次施工有很好的认识；盾构吊出过程中对作业班组进行统一指挥，力争做到准备充分、组织有序，保证盾构机顺利吊出10.3.2 成立事故应急指挥小组为了处理突发事故，能够立即启动应急措施，在工地设立应急救援指挥部，张传军经理任总指挥应急救援小组分工及职责详见表1所示表1 应急人员分工明细表序号小组名称小组负责人小组成员主要职责1指挥协调组黎峰陈二伟、闫谋权负责事故应急救援、事故调查、分析、处理、制定整改措施，恢复生产等工作的总体指挥协调2对外协调组范举张虎事故报警，对外协调、沟通、接待，信息发布等3救援行动组田云亮 何德强、潘涛、邹勇、郭江团开展应急救援演练、编写应急救援预案事故发生后，负责在第一时间组织人力、物力，调动一切可利用的资源实施应急救援现场保护、作标记、拍照4物资保障组陈二伟何德强、刘志远配备足够的救援物资、设备，事故发生后，按照现场救援所需在第一时间送达现场5疏散引导、防护组郭朝应、隆文值班班长值班技术人员事故发生后，在第一时间组织危险区域的人员撤离，维持现场秩序，采取防护措施，防止险情蔓延扩大。
7救护组田云亮公司医护人员对事故现场的受伤人员进行抢救，伤势严重的送定点医院救治2〕事故应急处理事故发生后，事故现场的人员应立即采取有效措施，进行全方位的抢险救援和应急处理，应急救援领导小组按照职责要求到达规定岗位，立即启动预案，采取有关的控制措施1） 所有设备必须有年审记录，相关平安资料齐全，机况良好2） 运输起运前，对承运车辆和相关索具进行认真的检查，消除事故隐患3） 设备装车时，设备重心必须与车辆中线重合，捆扎牢固4） 大件运输前在公路管理处路政大队办理准运手续，运输时请保安公司护送5） 注意空中障碍，设备上设置滑竿，另配备挑线人员6） 大件车辆经过市区道路，确保设备不与道旁的树木相撞7） 大件吊装在白间作业，大件吊装下井为防止摆动，必须用绳子牵引人力进行控制方向8） 组装过程中须派专人进行指挥9） 高空作业时必须系好平安带10） 吊装时，起重机吊钩下严禁站人11） 根据工地的情况，布置平安防护设施和统一的平安标志12） 各种吊、运、组装机具，必须在使用前组织试吊、试运行13） 吊装作业中严禁超载14） 起重作业人员要严格执行?起重作业平安操作规程?，确保作业人员的平安15） 盾构组装平安详见?盾构组装调试施工平安技术标准?（16） 起重机驾驶员应服从现场指挥人员的正确指挥，认为指挥要求有疑问的、不合理的，要与指挥人员沟通后再动作。
17） 司索挂钩完毕后，检查卸扣、钢丝绳的状态情况，由现场指挥人员、平安员和起重机驾驶员三人确认后，方可起吊18） 根据平安操作规程，遇到以下自然条件停止吊装作业：l 风大于等于4级，停止作业l 雨量大于等于10mm的中雨停止作业l 雾天：能见度小于14米的大雾天气，停止作业l 任何人员发出停止信号时，应立即停止11 文明施工措施（1） 作业人员统一着装（2） 保证作业环境的清洁有序（3） 正确摆放使用工具和作业材料（4） 下班后收拾清理作业遗留物（5） 下班后收拾干净所有工具并移交给下一工班12 附表12.1 主要部件外形尺寸重量表〔见附表1〕附表1：主要部件外形尺寸重量表序号名称外形尺寸〔长×宽×高〕mm重量〔吨〕11#拖车11000＊4900＊35002022#拖车12000＊4400＊35003733#拖车10000＊4100＊35002744#拖车10500＊4650＊35002655#拖车10500＊4500＊3500226设备桥13000＊4900＊35007螺旋输送机12000＊1740＊1740278管片安装机＋轨道梁4000＊2400＊49509前盾〔含马达〕6250＊6250＊290010中盾6240＊6240＊25008011盾尾6230＊6230＊35502212刀盘6280＊6280＊25006012.2 盾构机拆机时间方案表(见附表2)拆机时间以第一台盾构机的理想出洞时间〔2009年12月31日〕为参考时间。
附表2 盾构机拆机时间方案表工程工作内容开始时间结束时间前期准备断点标识12月10日08：0012月30日08：00材料、机具的准备12月10日08：0012月30日08：00始发台的修整12月10日08：0012月30日08：00步进导台的修整12月10日08：0012月30日08：00盾构机出洞1月1日08：001月2日08：00贯穿后准备工作清碴〔包含土仓内、吊出井〕1月2日08：001月5日20：00始发台定位、加固1月1日20：001月5日12：00平移场地的场地1月1日20：001月5日12：00盾构步进导台1月5日20：001月6日20：00主机上接收架上始发台并移至中体到横通道1月6日20：001月6日20：00主机与后配套别离焊接连接桥支架1月6日20：001月7日08：00拖拉油缸撤除1月6日20：001月6日24：00后配套后移1月7日08：001月7日20：00螺旋输送机撤除与前体连接螺栓及拉杆撤除1月7日20：001月7日24：00螺旋的吊出1月7日24：001月8日20：00拼装机的撤除中体连接螺栓撤除1月8日20：001月8日22：00拼装机吊出1月8日22：001月9日08：00主机前移刀盘、前体至接收架顶端1月9日08：001月9日12：00主机分段交接油缸的撤除1月9日12：001月10日08：00盾尾密封的撤除1月10日08：001月10日20：00盾尾与中体别离1月10日20：001月11日08：00盾尾后移至扩挖段内部1月11日08：001月11日20：00中前体连接螺栓撤除1月11日20：001月12日08：00人仓连接螺栓撤除及人仓加固1月12日08：001月12日20：00中前体别离1月12日20：001月13日08：00前体、刀盘前移1月13日08：001月13日20：00加固主机与接收架之间的加固1月13日20：001月14日20：00吊耳焊接中体吊耳焊接1月14日20：001月16日20：00吊耳焊接刀盘、前体吊耳焊接1月16日20：001月19日20：00主机部件别离中体与接收架和主机部件别离1月16日20：001月16日24：00中体平移、旋转中体在横通道内平移1月16日24：001月17日20：00中体旋转1月17日20：001月18日20：00中体推至吊出井口1月18日20：001月19日08：00吊出井口准备吊机到位1月17日08：001月19日08：00中体吊出、装车割除加固的钢结构件1月19日08：001月19日12：00中体吊出1月19日24：001月19日02：00中体装车1月19日02：001月20日08：00接收架返回返回1月20日08：001月20日20：00接收架定位、加固1月20日20：001月21日08：00刀盘、前体刀盘、前体在横通道内平移1月21日08：001月22日24：00刀盘、前体旋转1月22日24：001月23日24：00刀盘、前体推至吊出井口1月23日24：001月24日08：00割除加固的钢结构件1月24日08：001月24日12：00刀盘的内外圈连接螺栓撤除1月24日12：001月24日24：00刀盘吊出装车1月24日24：001月25日08：00前体吊出装车1月25日24：001月26日08：00接收架吊出1月26日08：001月26日12：00盾尾盾尾上接收架1月26日08：001月26日20：00盾尾与接收架之间的固定1月26日20：001月26日24：00盾尾吊耳焊接1月26日24：001月28日08：00盾尾平移1月28日08：001月28日24：00盾尾旋转1月28日24：001月29日24：00盾尾平移至吊出井口1月29日24：001月30日08：00割除加固的钢结构件1月30日08：001月30日12：00盾尾吊出装车1月30日20：001月30日08：00收尾工作接收架吊出井口1月30日08：001月30日12：00吊机退场1月30日12：001月31日12：00后配套后移〔每100米为。
