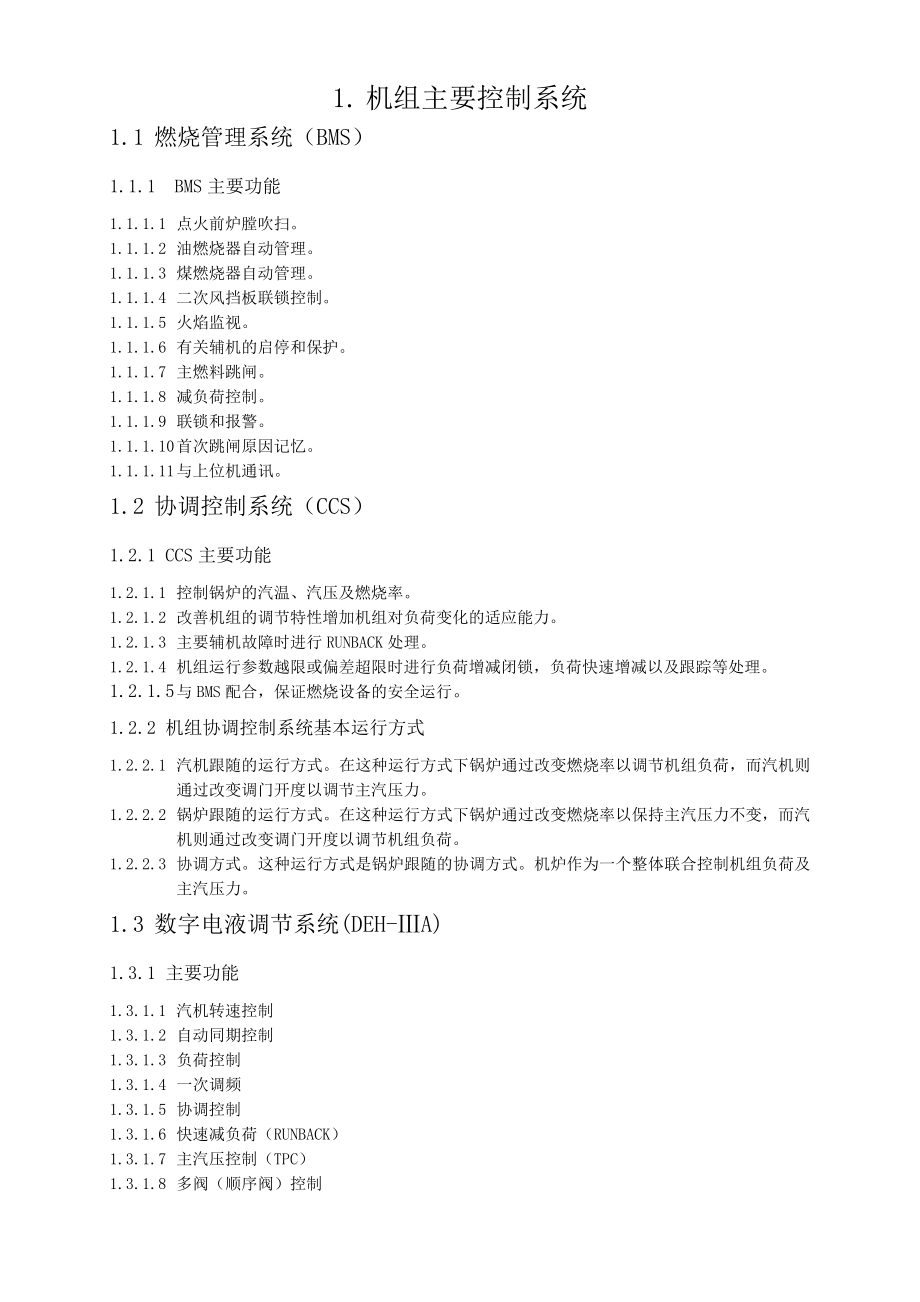

1. 机组主要控制系统1.1 燃烧管理系统（BMS）1.1.1 BMS主要功能1.1.1.1 点火前炉膛吹扫1.1.1.2 油燃烧器自动管理1.1.1.3 煤燃烧器自动管理1.1.1.4 二次风挡板联锁控制1.1.1.5 火焰监视1.1.1.6 有关辅机的启停和保护1.1.1.7 主燃料跳闸1.1.1.8 减负荷控制1.1.1.9 联锁和报警1.1.1.10 首次跳闸原因记忆1.1.1.11 与上位机通讯1.2 协调控制系统（CCS）1.2.1 CCS主要功能1.2.1.1 控制锅炉的汽温、汽压及燃烧率1.2.1.2 改善机组的调节特性增加机组对负荷变化的适应能力1.2.1.3 主要辅机故障时进行RUNBACK处理1.2.1.4 机组运行参数越限或偏差超限时进行负荷增减闭锁，负荷快速增减以及跟踪等处理1.2.1.5 与BMS配合，保证燃烧设备的安全运行1.2.2 机组协调控制系统基本运行方式1.2.2.1 汽机跟随的运行方式在这种运行方式下锅炉通过改变燃烧率以调节机组负荷，而汽机则通过改变调门开度以调节主汽压力1.2.2.2 锅炉跟随的运行方式在这种运行方式下锅炉通过改变燃烧率以保持主汽压力不变，而汽机则通过改变调门开度以调节机组负荷。
1.2.2.3 协调方式这种运行方式是锅炉跟随的协调方式机炉作为一个整体联合控制机组负荷及主汽压力 1.3 数字电液调节系统(DEH-ⅢA)1.3.1 主要功能1.3.1.1 汽机转速控制1.3.1.2 自动同期控制1.3.1.3 负荷控制1.3.1.4 一次调频1.3.1.5 协调控制1.3.1.6 快速减负荷（RUNBACK）1.3.1.7 主汽压控制（TPC）1.3.1.8 多阀（顺序阀）控制1.3.1.9 阀门试验1.3.1.10 OPC控制1.3.1.11 汽轮机自动控制（ATC）1.3.1.12 双机容错1.3.1.13 与厂用计算机DAS系统或DCS通讯，实现数据共享1.3.1.14 手动控制1.3.2 自动调节系统1.3.2.1 转速控制在不同的转速范围，阀门状态如下表所示：a. 不带旁路主汽门启动时（BYPASS OFF）阀门冲转前0~2900r/min阀切换（2900r/min）2900~3000r/minTV全关控制控制→全开全开GV全关全开全开→控制控制IV全关全开全开全开b. 带旁路启动时（BYPASS ON）阀门冲转前0~2600r/min阀切换至主汽门控制（2600r/min）阀切换至调门控制（2900r/min）2900~3000r/minTV全关全关全关→控制控制→全开全开GV全关全开全开全开→控制控制IV全关控制控制→全开全开全开 1.3.2.2 负荷控制负荷调节是三个回路的串级调节系统，通过对高压调门的控制来调节机组负荷。
其运行方式如下：方式调节级压力回路WS功率调节回路MW转速一次调频回路IMP说明阀位控制OUTOUTOUT阀门位置给定控制定协调OUTINOUT功-频运行INININ参与电网一次调频纯转速调节INOUTOUT1.3.2.3 其它调节a. 自动同步调节（AS）b. 协调控制CCSc. 快速减负荷RUNBACKd. ATC控制1.3.2.4 OPC保护系统a. 中压排汽压力IEP$30%时，发电机出口断路器断开或主变出口断路器同时出现断开时，OPC电磁阀动作关闭GV、IV，延时5秒后，转速n<103%，OPC电磁阀复位GV、IV打开b. 在任何情况下，只要转速n>103%，关GV、IV，n<103%时恢复1.3.2.5 阀门管理a. 单阀控制：所有高压调门开启方式相同，各阀开度一样特点：节流调节，全周进汽一般冷态或带基本负荷运行用单阀控制b. 多阀控制：调门按预先给定的顺序，依次开启特点：喷嘴调节，部分进汽机组带部分负荷运行采用多阀控制c. 单阀控制与多阀控制二种方式之间可无扰动切换1.3.3 运行方式选择1.3.3.1 操作员自动操作（简称自动）a. 在升速期间，可以确定或修改机组的升速率和转速目标值。
b. 在机组并网运行后，可随时修改机组的负荷目标值及变负荷率c. 可进行从中压缸启动到主汽门控制的阀切换d. 可进行从主汽门控制到高压调门控制的阀切换e. 可进行单阀/多阀控制的切换f. 当机组到达同步转速时，可投入自动同步g. 可投入功率反馈回路或调节级压力回路h. 机组并网后，可投入转速回路（一次调频）i. 可投入遥控操作j. 汽轮机自启动（ATC）1.3.3.2 ATC程序能自动完成下列功能：a. 从冲转到达同步转速自动进行b. 根据汽机应力及临界转速等自动设定升速率、确定暖机时间、自动进行阀切换c. 条件允许时可自动投入自动同步和并网d. 并网后由热应力及机组的其它状况，确定升负荷率或进行负荷保持、报警等e. 与ATC相联系的三个按钮：l ATC控制：按下此按钮可使ATC进入运行状态，如遇紧急情况，可直接按ATC监视或自动键退出ATC控制，进入操作员自动方式l ATC限制条件超越键：当某充分条件限制ATC进行时，可按此键，越过此条件继续进行l ATC监视：如要进入ATC启动，必须先进入ATC监视，当条件满足后，按下ATC控制键才会有效1.3.3.3 遥控自动操作a. 一般情况下，都在操作员自动方式下投入遥控操作，DEH的目标值由遥控源决定。
包括自动同步和协调方式b. 自动同步必须满足下列条件：l DEH处于“自动”或“ATC控制”方式l DEH处于“高压调门”控制方式l 发电机出口断路器断开l 自动同步允许触点闭合l 汽机转速在同步范围内c. 协调方式必须满足下列条件：l DEH必须运行在自动或ATC控制方式l 发电机出口断路器开关必须闭合l 遥控允许触点必须闭合1.3.3.4 手动操作a. 当基本控制、冗余DPU均发生故障或VCC站控板发生故障后，则DEH会切到手动，硬操盘上手动灯点亮，此时运行人员应立即把自动/手动钥匙开关切向手动位置1.3.4 控制方式选择1.3.4.1 主汽门 / 高压调门控制切换1.3.4.2 调节级压力回路投入1.3.4.3 功率回路投入1.3.4.4 转速回路投入1.3.4.5 单 / 多阀控制1.3.4.6 主蒸汽压力控制（TPC）1.3.4.7 定压投入1.3.4.8 旁路投入、切除1.3.4.9 试验1.3.4.10 阀门试验2. 机组主要保护2.1 汽机主要保护2.1.1 汽轮机超速及自动跳机保护序号项目单位数值备注1机械超速110%r/min3300薄膜接口阀动作2电超速110%r/min33004只电磁阀全动3DEH失电4只电磁阀全动4轴向位移大mm±14只电磁阀全动5轴振大mm0.2544只电磁阀全动6发变组保护动作4只电磁阀全动7MFT 4只电磁阀全动8手动跳机4只电磁阀全动9润滑油压低MPa0.06同时起直流油泵10抗燃油压低MPa9.54只电磁阀全动11凝汽器真空低kPa79.813汽机超速103%两只OPC动作2.1.2 汽轮机主要联锁保护项 目单位整定值联 动 内 容润滑油压低Ⅰ值MPa0.082启动交流润滑油泵、密封油备用泵低Ⅱ值MPa0.06启动直流润滑油泵、停机低Ⅲ值MPa0.032切断盘车电机电源抗燃油压低Ⅰ值MPa11.2联起备用泵低Ⅱ值MPa9.5停机2.1.3 调节级叶片保护2.1.3.1 装有下面所列转子和调节级叶片的汽轮机，至少要经过六个月的全周进汽方式的初始运行：a. 所有新装转子包括原配转子，备用转子和替换转子。
b. 所有新装调节级叶片的旧转子2.2 锅炉主要保护2.2.1 锅炉MFT动作条件2.2.1.1 操作台手动停炉按钮两个同时按下2.2.1.2 CRT画面软手操停炉按钮两个同时按下2.2.1.3 两台引风机跳闸2.2.1.4 两台送风机跳闸2.2.1.5 炉膛压力高至+1700Pa延时2s2.2.1.6 炉膛压力低至-1750Pa延时2s2.2.1.7 总风量＜30%2.2.1.8 油层均未投入，有磨煤机运行时两台一次风机跳闸2.2.1.9 所有火检信号消失2.2.1.10 纯燃油工况下，所有燃油阀关闭2.2.1.11 首次点火失败后第二次点火也失败2.2.1.12 失去全部燃料2.2.1.13 火检冷却风母管压力＜5.8kPa（延时2分钟）2.2.1.14 汽包水位高+254mm，（延时3s，不跳机）2.2.1.15 汽包水位低-381mm，（延时3s，不跳机）2.2.1.16 三台炉水循环泵跳闸2.2.1.17 汽机跳闸（两个主汽门已关闭）2.2.1.18 炉膛吹扫后，1小时内未点着火2.3 电气主要保护 2.3.1 发电机保护2.3.1.1 发电机定子差动保护2.3.1.2 发电机定子接地保护。
2.3.1.3 发电机失磁保护2.3.1.4 发电机失步保护2.3.1.5 发电机逆功率保护2.3.1.6 发电机匝间保护2.3.1.7 发电机断水保护2.3.1.8 发电机突加电压保护2.3.1.9 发电机过电压保护2.3.1.10 发电机零序过电压保护2.3.1.11 发电机断路器失灵保护2.3.1.12 发电机高频、低频保护 2.3.1.13 发电机过激磁保护 2.3.1.14 发电机电压制动过电流保护2.3.1.15 发电机负序过电流保护 3. 机组启动3.1 启动规定及要求3.1.1 启动要求3.1.1.1 机组大修后启动，应由总工程师主持，发电部、设备部部长、部门主管等有关人员参加。
3.1.1.2 机组小修后启动，应由总工程师或发电部部长主持，发电部、设备部部长、部门主管等有关人员参加3.1.1.3 机组正常启动由值长统一指挥并主持集控人员按规程启动，发电部主管负责现场技术监督和技术指导3.1.1.4 机组大小修后启动前应检查有关设备、系统异动、竣工报告以及油质合格报告齐全3.1.1.5 确认机组检修工作全部结束，工作票全部注销，现场卫生符合标准，有关检修临时工作平台拆除，冷态验收合格3.1.1.6 机组大小修后由设备部负责统一协调安排、发电部配合做各阀门传动试验3.1.1.7 热工人员做好有关设备、系统联锁及保护试验工作，并做好记录3.1.1.8 准备好开机前各类记录表单及振动表、听针等工器具3.1.1.9 所有液位计明亮清洁，各有关压力表、流量表及保护仪表信号一次门全部开启3.1.1.10 联系热工人员将主控所有热工仪表、信号、保护装置送电3.1.1.11 检查各转动设备轴承油位正常，油质合格3.1.1.12 所有电动门，调整门，调节档板送电，显示状态与实际相符合3.1.1.13 确认各电气设备绝缘合格、外壳接地线完好后送电至工作位置3.1.1.14 当机组大小修后，或受热面泄漏大面积更换管完毕后需安排锅炉水压试验，试验要求及方法见试验规程。
3.1.1.15 检查管道膨胀指示器应投入，并记录原始值3.1.2 机组禁止启动条件3.1.2.1 影响启动的安装、检修、调试工作未结束，工作票未终结和收回，设备现场不符合《电业安全工作规程》的有关规定3.1.2.2 机组主要检测仪表或参数失灵3.1.2.3 机组任一安全保护装置失灵3.1.2.4 机组保护动作值不符合规定3.1.2.5 机组主要调节装置失灵3.1.2.6 机组仪表及保护电源失去3.1.2.7 DEH控制系统故障3.1.2.8 BMS监控装置工作不正常3.1.2.9 CCS控制系统工作不正常3.1.2.10 厂用仪表压缩空气系统工作不正常，压缩空气压力低于0.6MPa3.1.2.11 汽轮机调速系统不能维持空负荷运行，机组甩负荷后不能控制转速在危急遮断器动作转速以下3.1.2.12 任一主汽阀、调节阀、抽汽逆止门卡涩或关不严3.1.2.13 转子偏心度大于0.076mm3.1.2.14 盘车时有清楚的金属摩擦声，盘车电流明显增大或大幅度摆动3.1.2.15 汽轮机上、下缸温差内缸>35℃，外缸>42℃；3.1.2.16 胀差达极限值 3.1.2.17 汽轮机监控仪表TSI未投入或失灵。
3.1.2.18 润滑油和抗燃油油箱油位低、油质不合格，润滑油进油温度不正常3.1.2.19 密封油备用泵、交流润滑油泵、直流事故油泵及EH油泵任一油泵故障；润滑油系统、抗燃油供油系统故障和顶轴装置、盘车装置失常3.1.2.20 汽机旁路调节系统工作不正常3.1.2.21 汽水品质不符合要求3.1.2.22 发电机AVR工作不正常3.1.2.23 柴油机不能正常备用3.1.2.24 发电机最低氢压低于0.2MPa.3.1.2.25 发电机氢气纯度＜98％3.1.2.26 发电机定子冷却水水质不合格3.1.2.27 直流、保安电源工作不正常3.1.2.28 保温不完整3.1.2.29 发现有其它威胁机组安全启动或安全运行的严重缺陷时3.1.3 机组主要检测仪表3.1.3.1 转速表3.1.3.2 转子偏心度表3.1.3.3 转子轴向位移指示3.1.3.4 高、中压主汽阀、调节阀的阀位指示3.1.3.5 高、低旁路阀位、温度指示3.1.3.6 凝汽器、加热器、除氧器、疏水箱水位计及油箱油位计3.1.3.7 润滑油、EH油系统的压力表.3.1.3.8 轴承温度表3.1.3.9 凝汽器真空表3.1.3.10 主蒸汽、再热蒸汽、高中低压缸排汽压力及温度表。
3.1.3.11 主要的汽缸金属温度表3.1.3.12 机组振动记录表3.1.3.13 汽机总胀及胀差表3.1.3.14 主蒸汽、凝结水流量表3.1.3.15 汽包水位计3.1.3.16 炉膛负压表3.1.3.17 发电机氢气纯度、氢气压力表3.1.3.18 发电机电压表、电流表、频率表、同步表和主变温度表3.1.3.19 发电机有功功率表和无功功率表3.1.3.20 发电机定子冷却水导电度表3.1.4 主要控制及调节装置3.1.4.1 模拟量控制系统（MCS）包括以下内容：a. 单元机组协调控制b. 炉膛压力控制c. 二次风量控制d. 一次风压力控制e. 燃尽风门挡板控制f. 油风门挡板控制g. 燃油压力控制h. 磨煤机A（B，C，D，E，F）控制（包括磨煤机负荷、风量、温度控制）i. 空预器冷端平均温度控制j. 暖风器疏水箱水位控制k. 主蒸汽温度控制l. 再热蒸汽温度控制m. 给水流量控制n. 凝汽器水位控制o. 除氧器水位、压力控制p. 1、2、3高加水位控制q. 5、6、7、8低加水位控制3.1.4.2 基地式调节系统包括以下内容：a. 高压轴封供汽温度调节b. 低压轴封供汽温度调节c. 主蒸汽轴封供汽压力调节d. 辅助蒸汽轴封供汽压力调节e. 冷再至轴封联箱蒸汽压力调节f. 辅助蒸汽轴封供汽压力调节g. 汽封联箱溢流压力调节h. 高排至凝汽器温度调节i. 后汽缸喷水压力调节j. 汽轮机润滑油温度调节r. 发电机氢温度控制k. 发电机密封油温度调节l. 发电机定子水温度调节m. 励磁机风温调节3.1.4.3 机组启动状态划分3.1.4.4 机组热态：汽轮机第一级金属温度和中压持环金属温度都大于或等于121℃。
3.1.4.5 机组冷态：汽轮机第一级金属温度或中压持环金属温度小于121℃3.2 启动前检查及联锁、保护传动试验3.2.1 启动前试验项目3.2.1.1 电动门、气动门传动试验3.2.1.2 转动设备静态试验3.2.1.3 各转动设备的低水压、低油压试验3.2.1.4 DEH传动试验3.2.1.5 热工保护试验3.2.1.6 电气保护试验3.2.1.7 机、电、炉大联锁联动试验3.2.2 启动前试验方法3.2.2.1 见试验规程3.3 启动前检查准备3.3.1 启动前检查3.3.1.1 机组检修工作完工，所有工作票注销3.3.1.2 楼梯、栏杆、平台应完整，通道及设备周围无妨碍工作和通行的杂物3.3.1.3 所有的烟风道、系统应连接完好，各人空门、检查孔关闭，管道支吊牢固，保温完整3.3.1.4 厂房内各处的照明良好，事故照明系统正常3.3.1.5 厂房内通讯系统正常3.3.1.6 消防水系统正常、消防设施齐全3.3.1.7 锅炉本体各处膨胀指示器正常3.3.1.8 所有的吹灰器及锅炉烟温探针均应退出炉外3.3.1.9 炉膛火焰电视摄像装置完好3.3.1.10 电除尘振打装置，排灰系统正常。
3.3.1.11 炉底水封良好，无积灰，溢水正常3.3.1.12 检查省煤器排灰斗内无杂物，投入水封水3.3.1.13 磨煤机石子煤排放系统正常，具备投运条件3.3.1.14 出灰，出渣系统正常，可随时投入运行3.3.1.15 按照《锅炉启动上水检查操作标准》检查锅炉汽水系统具备锅炉上水条件3.3.1.16 汽轮机本体各处保温完整3.3.1.17 汽轮机各高中压主汽门,调门及控制机构正常3.3.1.18 汽轮机滑销系统正常，缸体能自由膨胀3.3.1.19 排汽缸安全门完好3.3.1.20 主油箱事故放油门关闭，应加铅封3.3.1.21 确认电气设备各处所挂地线，短路线，标示牌，脚手架等安全设施已拆除，常设栅栏警告牌已恢复3.3.1.22 摇测发电机定子绝缘，确认绝缘电阻值不应降低到前次的1/33.3.1.23 摇测发电机转子绝缘，确认绝缘电阻值1MΩ以上3.3.1.24 摇测励磁机回路绝缘，确认绝缘电阻值1MΩ以上3.3.1.25 确认发电机出口开关和励磁开关正常3.3.1.26 确认发电机转子励磁回路接地监测装置动作正常3.3.1.27 检查交流励磁机、副励磁机接地线完好3.3.1.28 检查发电机中性点接地变完好投入。
3.3.1.29 检查发电机出口PT完好投入，二次开关合上3.3.1.30 检查发电机大轴接地碳刷装置完好3.3.1.31 发电机系统接地刀闸拉开及接地线全部拆除3.3.1.32 检查发电机定冷水汇流环接地刀闸合好3.3.2 系统投入3.3.2.1 直流系统投入3.3.2.2 厂用电系统投入，所有具备送电条件的设备均已送电3.3.2.3 UPS系统投入3.3.2.4 投入循环水系统、工业水系统、闭式水系统3.3.2.5 点火前24小时除尘器灰斗及绝缘子加热投入3.3.2.6 投入厂用压缩空气系统3.3.2.7 点火前4小时启动空气预热器3.3.2.8 点火前4小时投入各引风机、送风机及密封风机润滑油站3.3.2.9 点火前1小时，联系燃油泵站启动供油泵，并将炉前燃油系统打循环注意检查燃油系统无漏油现象3.3.2.10 投入润滑油系统,检查密封油备用泵、交流润滑油泵运行正常，确认润滑油压 0.12MPa直流润滑油泵控制开关投“自动”投入密封油系统运行，调整空侧密封油压比发电机内气体压力大0.084MPa，密封油空、氢侧压差小于0.49kPa3.3.2.11 发电机置换氢气 确认补水箱水质合格且定子排空气已尽,投入发电机内冷水系统。
启动顶轴油泵，投入连续盘车记录有关参数3.3.2.12 投入抗燃油系统3.3.2.13 投入辅助蒸汽系统3.3.2.14 启动补充水泵，向凝汽器注水3.3.2.15 投入凝结水系统凝汽器冲洗水质直至合格启动炉上水泵向除氧器上水除氧器冲洗水质合格启动除氧器循环泵，投入加热系统 投入电动给水泵暖泵系统3.4 机组冷态启动3.4.1 锅炉上水3.4.1.1 启动电动给水泵，当除氧器水质合格后，锅炉开始上水3.4.1.2 机组大修后启动，应在上水前记录锅炉膨胀指示器一次3.4.1.3 锅炉上水水质要求，达到以下条件，锅炉方可以上水： 电导率（us/cm）：≤1 ； SIO2( us/kg )： ≤60； Fe( us/kg)： ≤50； Cu ( us/kg )： ≤15 ； Na (us/kg)： ≤203.4.1.4 锅炉上水时要求炉水循环泵已注水或保持连续注水状态3.4.1.5 调整电泵勺管，维持电泵出口压力5.0—8.0MPa，打开电泵出口旁路调整阀，关闭省煤器再循环门3.4.1.6 调整电泵出口旁路调整阀及电泵勺管，控制上水量向锅炉上水，夏季上水时间不小于2小时，冬季不小于4小时，当水温与汽包壁的温差大于50℃时，应适当延长上水时间。
3.4.1.7 当上水至省煤器空气门见水后，关闭省煤器空气门3.4.1.8 当锅炉上水至汽包水位计+300mm 处，停止上水，开启省煤器再循环门，观测水位变化情况，当汽包水位稳定后，进行炉水泵点动排气具体见《锅炉辅机运行规程》3.4.1.9 炉水泵点动排气合格后，启动炉水循环泵3.4.1.10 做汽包水位保护实际传动试验3.4.2 锅炉点火前吹扫准备3.4.2.1 启动一台火焰监视冷却风机 ，检查冷却风母管压力大于7kPa3.4.2.2 投入炉膛烟气温度探针3.4.2.3 顺控启动引、送风机，调节送风量，使总风量为700-800km3/h，炉膛压力保持-0.05kPa3.4.2.4 投入二次风暖风器3.4.2.5 投入炉前燃油系统，进行燃油泄漏试验，并确认泄漏试验合格3.4.3 锅炉点火前吹扫 3.4.3.1 确认BMS系统吹扫条件满足3.4.3.2 在CRT画面上按下“吹扫请求”键 ，开始5min计时吹扫在5min计时吹扫过程中，若任一吹扫条件不满足，则中断吹扫待所有吹扫条件再次满足以后，方可以重新开始吹扫3.4.3.3 5min计时吹扫完成后，CRT画面上“吹扫完成” 信号发出MFT跳闸信号自动复位。
3.4.4 锅炉点火3.4.4.1 启动真空泵抽真空 3.4.4.2 投入汽轮机轴封系统3.4.4.3 投入小汽机轴封系统3.4.4.4 确认过热器、再热器所有疏水门开启3.4.4.5 确认各角油枪进油手动门开启，打开燃油进油速断阀、回油阀，将燃油压力调整阀投自动，保持燃油压力3.5—4.0MPa3.4.4.6 确认所有点火条件满足后，开始AB层油枪点火选择点火方式，可“远控” 或“就地”a. 确认就地控制箱油枪控制开关切至“远控”位置，选择油层并发出油层点火指令后，油枪的启动顺序是“#1-#3-#2-#4”对角启动，投油枪间隔时间为15秒钟b. 就地点火控制，将油枪控制开关切至“就地”位置，在就地操作盘上进行油枪的投运操作步骤是：进油枪、进点火枪并打火、开油阀，着火后，退出点火枪3.4.4.7 当第一支油枪投入后，应进行手动停炉按钮试验，试验合格后，重新点火3.4.4.8 锅炉点火后应就地查看着火情况，确认油枪雾化良好，配风合适，如发现某只油枪无火，应立即关闭快关阀，对其进行吹扫后，重新点火3.4.4.9 锅炉点火失败，必须重新吹扫炉膛方可再次点火3.4.4.10 确认点火成功后，保持炉膛出口烟温低于538℃。
3.4.4.11 给水流量低于25%，确认省煤器再循环门开启3.4.4.12 维持汽包正常水位，根据炉水的品质，按要求进行锅炉排污3.4.4.13 锅炉点火后，投入空预器连续吹灰3.4.5 锅炉升温升压3.4.5.1 锅炉点火后，投入高低压旁路站3.4.5.2 锅炉点火后，首先控制燃油出力4—6t/h，进行暖炉，30分钟后，再根据升温情况增加燃油出力3.4.5.3 点火后，检查烟温探针投入，并严格控制炉膛出口烟温低于538℃3.4.5.4 通过控制燃油压力和投入的油枪数量来控制升温升压速度，保证以不大于2.5℃/min、0.03MPa/min的升温、升压率进行升温升压3.4.5.5 冷态启动初期，应每隔20-30分钟切换油枪一次，以保证锅炉均匀升温3.4.5.6 升压过程中应随时注意汽包水位的变化，维持水位在+50mm之间3.4.5.7 当汽包压力上升至0.2MPa时，关闭所有过热器、再热器空气门3.4.5.8 当汽包压力上升至0.5MPa时，关闭顶棚管入口联箱疏水电动门3.4.5.9 当汽包压力上升至1.5MPa时，关闭锅炉侧所有过热器疏水门3.4.5.10 当汽包压力上升至2.1MPa时，停止炉水循环泵连续注水，并检查所有注水阀门严密关闭。
3.4.5.11 当主汽压力上升至4.0Mpa，温度上升至320℃、再热器温度上升至280℃时，过热器出口ERV阀控制投入自动锅炉按汽机要求控制参数，汽机准备冲转3.4.6 汽轮机冲转前准备3.4.6.1 发电机、励磁机系统的准备a. 合AVR盘、整流器盘上所有控制及辅助电源开关b. 合29A，29B开关c. 确认29A，29B合入指示灯亮（A VEOD 、 B VEOD灯灭，否则，复位）d. 确认励磁柜无异常报警e. 确认励磁柜后继电器95TR，83X，56X，TR1处于返回状态f. 确认励磁开关处于“分”位g. 合发电机出口断路器控制电源h. 合发电机出口断路器动力电源i. 合发电机出口隔离开关控制电源j. 投入发电机保护压板3.4.6.2 关闭高、低压旁路，并确认再热器压力为03.4.6.3 冲车前确认下列汽机保护投入a. 润滑油压低保护b. 抗燃油压低保护c. 轴向位移大保护d. 轴振动保护e. 电气超速保护f. 电气故障停机保护g. ETS热工控制盘上试验允许钥匙开关置于“投入”位3.4.6.4 确认以下条件满足a. 确认汽轮机不存在禁止启动条件b. DEH系统正常c. 确认汽轮机在盘车状态，转速3r/min。
d. 连续盘车时间不少于4小时e. 转子偏心度不大于0.076mm或原始值的±0.02mm.f. 冲车参数已满足要求：主汽压力4.11 MPa，主蒸汽温度320℃（过热度大于56℃）；再热汽温280℃；凝汽器真空在86.5—95Kpa之间；润滑油温在38～49℃之间；高压缸内缸上下缸温差小于35℃、外缸上下缸温差小于42℃g. 确认各疏水门疏水已尽h. 主要参数在下表范围内：参数单位范围参数单位范围再热器压力MPa¢0顶轴油压MPa＞11.5轴向位移mm-0.9～0.9各支持轴承温度℃<107调速端胀差mm-3.7～5.7推力轴承温度℃<99发电机端胀差mm-3.7～22轴承出口油温℃<77润滑油压MPa0.10～0.12低压缸排汽口温度℃<79抗燃油压 MPa14.5±0.5蒸汽室内外壁温差℃<83抗燃油温：℃37～57j. 低压缸喷水控制开关在自动位k. 切除高、低压旁路，确认减温水关闭确认再热汽压力为零，维持主蒸汽参数稳定3.4.7 汽机冲车、升速、暖机3.4.7.1 接值长开机令后，将就地大轴晃度表抬起，记录冲车前各参数3.4.7.2 进行汽机复置,按汽机“复置”键,保持2秒以上,“汽机跳闸”灯灭。
在DEH盘上确认左右侧中压主汽门开度100%，按下“阀限”按钮输入100，确认中压调门开度100%3.4.7.3 按“主汽门控制”键，确认高压调门开度升至100%3.4.7.4 DEH盘上，设定目标转速600r/min，升速率100r/min，确认输入正确后，按“进行”主汽门予启阀打开，汽机开始升速，当CRT窗口显示转速大于3r/min时，确认盘车装置脱开、电机停止在转速达到600r/min之前转子偏心度应稳定并小于0.076mm 3.4.7.5 在CRT上监视轴承振动、轴承温度、胀差、缸温和轴向位移变化情况回油温度、油流正常 3.4.7.6 CRT窗口显示值为600r/min时，“进行”键灯灭，就地倾听汽轮机转动部分声音正常检查冷油器出口油温在38～49℃确认低压缸喷水阀已打开，检查高排逆止门处于自由状态.3.4.7.7 机组大小修后在600r/min时进行打闸摩擦检查，确认机组无问题，将机组转速升至600r/min.3.4.7.8 在DEH盘上设定目标转速2400r/min升速率为100r/min，“保持”灯亮按“进行”键机组继续升速，在CRT监视汽轮机转速上升情况3.4.7.9 汽轮机转速上升到800r/min时检查顶轴油泵自停。
3.4.7.10 过临界转速时检查记录机组振动值3.4.7.11 当汽轮机转速升至2400r/min后，开始进行暖机3.4.7.12 当再热主汽门前温度达到260℃时，按汽轮机冷态启动暖机时间确定曲线开始暖机计时3.4.7.13 暖机时间内主汽温度不能超过426℃3.4.7.14 投入高、低加3.4.7.15 确定暖机结束，检查：3.4.7.16 缸体膨胀已均匀胀出3.4.7.17 高压、低压胀差逐步稳定减小各项控制指标不超限，并相对稳定3.4.7.18 在DEH盘上设定目标转速2930r/min升速率为100r/min，“保持”灯亮按“进行”键机组继续升速，在CRT监视汽轮机转速上升情况3.4.7.19 升速至2930 r/min时，进行高压主汽门与高压调门控制切换a. TV/GV切换前由下列公式计算出高压蒸汽室金属温度，确认Ts大于主汽压力下的饱和温度才可切换Ts=T1+1.36（T2-T1）Ts——蒸汽室金属温度T1——蒸汽室外壁金属温度T2——蒸汽室内壁金属温度b. 确认汽轮机为单阀控制c. 按下“高压调门控制”键，在CRT上确认高压调门从全开位置关下，当实际转速下降到2930r/min以下后，高压主汽门逐渐全开，高压调门控制汽轮机转速在2930r/min，阀切换完成。
3.4.7.20 在DEH操作盘上设定目标转速为3000r/min，升速率100 r/min，确认正确后按“进行”键，监视汽轮机转速上升情况3.4.7.21 汽轮机转速升至3000r/min后，稳定保持在3000r/min3.4.7.22 并网前进行以下试验（大修后或机组运行6个月）：a. 危急遮断器喷油试验b. AST 跳闸电磁阀试验c. OPC跳闸电磁阀试验d. 手打停机按钮试验e. 电气超速保护试验f. 危急遮断器提升转速试验（在提升转速试验之前，应使机组带10%负荷并且暖机时间不少于4小时）3.4.7.23 升速注意事项：a. 倾听汽轮机和发电机转动部分声音正常b. 在600r/min以下，注意转子的偏心度应小于0.076mm；当转速大于600r/min时，轴振应小于0.076mm过临界转速时，当轴承振动超过0.1mm，或相对轴振动超过0.254mm（11瓦的相对轴振动超过0.385mm）应立即打闸停机，严禁强行通过或降速暖机当轴承振动变化±0.015mm或相对轴振动变化±0.05mm，应查明原因设法消除；当轴振动突然增加0.05mm，应立即打闸停机c. 正常升速率为100～150r/min左右。
d. 检查汽轮机本体及管道，应无水击、振动现象，疏水扩容器压力不超过规定值e. 注意缸胀、轴向位移、胀差等正常f. 注意凝汽器、加热器、除氧器水位正常g. 检查确认油压、油温、油箱油位、各轴承油流正常h. 检查确认发电机冷却水压力、流量、温度、风温及密封油系统差压正常i. 维持主蒸汽、再热蒸汽参数稳定，主蒸汽温度不超过427℃，再热蒸汽温度不低于260℃j. 监视凝汽器真空不低于86.5KPa，确认低真空保护投入k. 确认中压缸进汽温度、低压缸排汽压力应符合空载和低负荷运行导则曲线l. 确认主油泵出口油压在2.2～2.6MPa之间，入口油压在0.068～0.3MPa之间m. 停止密封油备用泵、交流润滑油泵，并将其投自动注意油压变化n. 确认冷油器出口油温正常，轴承回油温度小于71℃o. 调节氢温在45+1℃范围内，投入氢温调节自动，设定值为45℃p. 调节发电机内冷水温度在40～50℃之间，投入自动，设定值为45℃q. 调节励磁机空冷器出口温度维持在40～50℃之间，投入自动，设定值为45℃r. 确认空侧、氢侧密封油冷却器出口油温在38～49℃之间s. 确认发电机内氢气压力为0.4MPa，纯度为98%以上。
3.4.8 发电机并列规定及注意事项3.4.8.1 发电机并列分为“自动准同期”和“手动准同期”二种方式正常情况下应采用“自动准同期” 方式进行并列3.4.8.2 发电机并列时，“自动准同期”不能投入必须采用“手动准同期”控制下进行发电机并列操作时，必须经总工程师批准后方可进行3.4.8.3 发电机加励磁必须在转速达3000rpm时方可进行3.4.8.4 发电机采用出口断路器并列3.4.8.5 当同期回路有过检修工作，或大修后的发电机，在同期并网前还应由保护班完成定相，假同期试验等工作3.4.8.6 发电机并列的条件a. 发电机频率与系统频率基本相同（频率差不得大于0.3Hz，并列时系统频率必须在49.8至50.2Hz的范围内）b. 发电机电压与系统电压相等c. 发电机相序与系统相序相同d. 发电机相位与系统相位相同3.4.9 发电机自动准同期并列步骤：3.4.9.1 确认汽机3000r/min定速，机炉具备并网条件3.4.9.2 检查保护压板投入3.4.9.3 确认发电机出口断路器三相断开3.4.9.4 确认发电机出口隔离开关三相断开3.4.9.5 确认发电机出口断路器机侧接地刀闸处于分位。
3.4.9.6 确认发电机出口隔离开关变侧接地刀闸处于分位3.4.9.7 合发电机出口隔离开关3.4.9.8 确认AVR“AVR HEAL THY”正常指示灯亮3.4.9.9 确认励磁开关分位“FCB OPEN”指示灯亮3.4.9.10 选择自动励磁“SELECT AUTO”3.4.9.11 确认自动励磁指示灯亮“SELECT AUTO”3.4.9.12 确认励磁电流为零3.4.9.13 确认发电机出口无电压3.4.9.14 按励磁按钮“EXCITE”3.4.9.15 确认励磁开关合位“FCB CLOSED”指示灯亮3.4.9.16 确认发电机出口电压平稳上升至20kV3.4.9.17 确认发电机电流为零3.4.9.18 确认发电机电压升至额定3.4.9.19 投入同期装置直流电源3.4.9.20 将同期装置的把手切至“自准”位3.4.9.21 在DEH盘投入“自动同步” 位3.4.9.22 在CRT上将同期装置启动3.4.9.23 确认发电机出口断路器合入，记录并列时间3.4.9.24 检查发电机带有功、无功负荷正常三相电流正常3.4.9.25 将发电机同期装置切至“退出”3.4.9.26 退同期装置直流电源。
3.4.10 发电机手动准同期并列步骤：3.4.10.1 确认汽机3000r/min定速，机炉具备并网条件3.4.10.2 检查保护压板投入3.4.10.3 确认发电机出口断路器三相断开3.4.10.4 确认发电机出口隔离开关三相断开3.4.10.5 确认发电机出口断路器前接地刀闸处于分位3.4.10.6 确认发电机出口隔离开关后接地刀闸处于分位3.4.10.7 合发电机出口隔离开关3.4.10.8 确认AVR“AVR HEAL THY”正常指示灯亮3.4.10.9 确认励磁开关分位“FCB OPEN”指示灯亮3.4.10.10 选择自动励磁“SELECT AUTO”3.4.10.11 确认自动励磁指示灯亮“SELECT AUTO”3.4.10.12 确认励磁电流为零3.4.10.13 确认发电机出口无电压3.4.10.14 按励磁按钮“EXCITE”3.4.10.15 确认励磁开关合位“FCB CLOSED”指示灯亮3.4.10.16 确认发电机出口电压平稳上升至20kV3.4.10.17 确认发电机电流为零3.4.10.18 确认发电机电压升至额定3.4.10.19 投入同期装置直流电源。
3.4.10.20 在DEH盘投入“自动同步” 位3.4.10.21 将同期装置的把手切至“手准”位3.4.10.22 利用同期装置上“增速”、“减速”按钮调整发电机频率与系统频率一致3.4.10.23 利用同期装置上“升压”、“降压 ”按钮调整发电机电压与系统电压一致3.4.10.24 调整至同步表顺时针方向缓慢转动（4—6r/min）3.4.10.25 在同期点用同期装置上“合闸 ”按钮合上发电机出口断路器与系统并列3.4.10.26 确认发电机出口断路器合入，记录并列时间3.4.10.27 检查发电机带有功、无功负荷正常三相电流正常3.4.10.28 将发电机同期装置切至“退出”3.4.10.29 退同期装置直流电源3.4.11 发电机手动准同期并列注意事项：3.4.11.1 运行人员应了解发电机出口断路器的动作时间，掌握开关合闸的导前角度3.4.11.2 同期表指针转速过快，跳动、停滞摆动或倒转时禁止并列3.4.11.3 发电机并列后，应尽快增加发电机有、无功负荷至零以上，以防止逆功率保护动作解列或进相运行3.5 机组并列后的检查和操作3.5.1 机组并列后的检查3.5.1.1 检查炉膛出口烟温大于538℃时烟温探针退出运行。
3.5.1.2 关闭炉侧所有疏放水系统手动门3.5.1.3 检查给水流量大于额定流量30%时省煤器再循环门应关闭3.5.1.4 检查发变组及其冷却系统运行正常，投入氢冷泵3.5.1.5 初负荷暖机3.5.1.6 按暖机曲线或ATC显示数值进行初负荷暖机3.5.1.7 初负荷暖机期间维持主再热汽参数稳定3.5.1.8 注意检查、监视机组的膨胀、胀差、温差等机组控制指标正常3.5.1.9 汽机凝汽器真空应高于86.5Kpa3.5.1.10 确认一次风机启动条件满足，启动密封风机和一次风机，调整一次风压高于8kPa3.5.1.11 当一次风机启动后，暖A、B磨煤机3.5.1.12 确认下列控制系统及阀门控制投入自动，a. 除氧器压力控制b. 除氧器水位控制c. 炉膛负压、送风量控制d. 辅助风挡板控制e. 空预器冷端温度控制f. 汽机本体及高、中压疏水阀控制g. 氢温控制h. 发电机定子冷却水控制i. 励磁机风温控制3.5.1.13 检查汽机胀差值、总膨胀值、轴振、瓦温、油温、油压及暖机时间均满足要求时，确认暖机结束3.5.1.14 投入机、电、炉大联锁3.5.2 机组5％负荷升至10%负荷3.5.2.1 炉侧增加油枪投入数量，DEH盘上，设定目标负荷60MW，升负荷率4MW/min，确认输入正确后，按“进行”键。
3.5.2.2 当负荷达到60MW时主汽压力维持4.7MPa，维持主蒸汽温度330℃，再热汽温300℃3.5.3 10%负荷升至25%负荷3.5.3.1 如果汽机需做超速试验，则应在10%负荷暖机4小时3.5.3.2 投入一次风暖风器3.5.3.3 确认汽包压力大于3.5MPa，二次风温大于170℃,一次风温度大于140℃,A或B磨煤机具备启动条件后，启动第一台磨煤机启动第一台磨煤机时要注意：3.5.3.4 第一台磨煤机一般应选择B磨煤机，当B磨煤机不具备启动条件时也可以启动A磨煤机3.5.3.5 第一台磨煤机启动前必须以70-80km3/h通风量吹扫5分钟，以减小对炉内燃烧的热冲击幅度3.5.3.6 磨煤机启动后必须先以最小出力运行，并适当降低油枪出力，以减小磨煤机启动后对锅炉热冲击的幅度3.5.3.7 磨煤机启动前要适当开大减温水，防止磨煤机启动后汽温快速升高3.5.3.8 第一台磨煤机启动前要控制汽包水位低于－70mm，且保持稳定磨煤机启动过程中，要严密注意汽包水位的变化，防止汽包水位的大幅度变化，甚至达到保护值3.5.3.9 第一台磨煤机启动后不要急于加负荷，要根据汽压的升高情况逐渐增加机组出力，以防止对汽包水位产生双重扰动。
3.5.3.10 第一台磨煤机启动后，联系除灰值班人员投入电除尘器运行3.5.3.11 确认DEH盘上为“全自动”方式，按“遥控”键，按“ATC监视”键，按“ATC启动”键3.5.3.12 在协调主画面上选择“汽机跟随”的运行方式确认“定压方式”投入，确认“主汽压力变化率限制器”投入3.5.3.13 在协调主画面上设定目标负荷150MW，升负荷率4MW/min，最高负荷限制为600MW，最低负荷限制为30MW3.5.3.14 当负荷达66MW时，确认下列高压疏水阀自动关闭a. 主蒸汽管疏水电动门b. 左侧主汽门前疏水电动门c. 右侧主汽门前疏水电动门d. 01小机高压进汽门前、后疏水电动门e. 02小机高压进汽门前、后疏水电动门f. 高压缸进汽管疏水门g. 高压内缸疏水门h. 高压缸速度级疏水门i. 高压外缸疏水门j. 高压导汽管疏水门k. 一段抽汽管逆止门前疏水电动门l. 一段抽汽管疏水电动门m. 高排逆止门前、后疏水罐疏水电动门n. 热再管疏水电动门3.5.3.15 当负荷升至90MW时，确认低压缸喷水阀自动关闭3.5.3.16 空预器连续吹灰改为定期吹灰3.5.3.17 当负荷升至100MW四段抽汽压力≥0.147MPa时确认除氧器切至四段抽汽供汽，确认辅汽至除氧器压力调节阀自动关闭。
3.5.3.18 当给水旁路调节阀开度大于80%时，将给水调节由给水旁路调节切至电泵转速调节将除氧器水位投入三冲量控制3.5.3.19 当机组负荷升至126MW时确认下列中缸疏水阀自动关闭a. 低旁前01、02疏水电动门 b. 五段抽汽逆止门前疏水电动门 c. 五段抽汽管疏水电动门 d. 六段抽汽逆止门前疏水电动门 e. 六段抽汽管疏水电动门 f. 左侧上、下再热导汽管疏水门 g. 右侧上、下再热导汽管疏水门 h. 三段抽汽管逆止门前疏水电动门 i. 三段抽汽管疏水电动门 j. 四段抽汽管逆止门前疏水电动门 k. 四段抽汽管疏水电动门 l. 除氧器进汽电动门前、后疏水电动门 m. 01小机低压进汽门前、后疏水电动门 n. 02小机低压进汽门前、后疏水电动门 o. 中压缸进汽管疏水电动门p. 低旁入口再热汽管疏水电动门3.5.3.20 当负。
