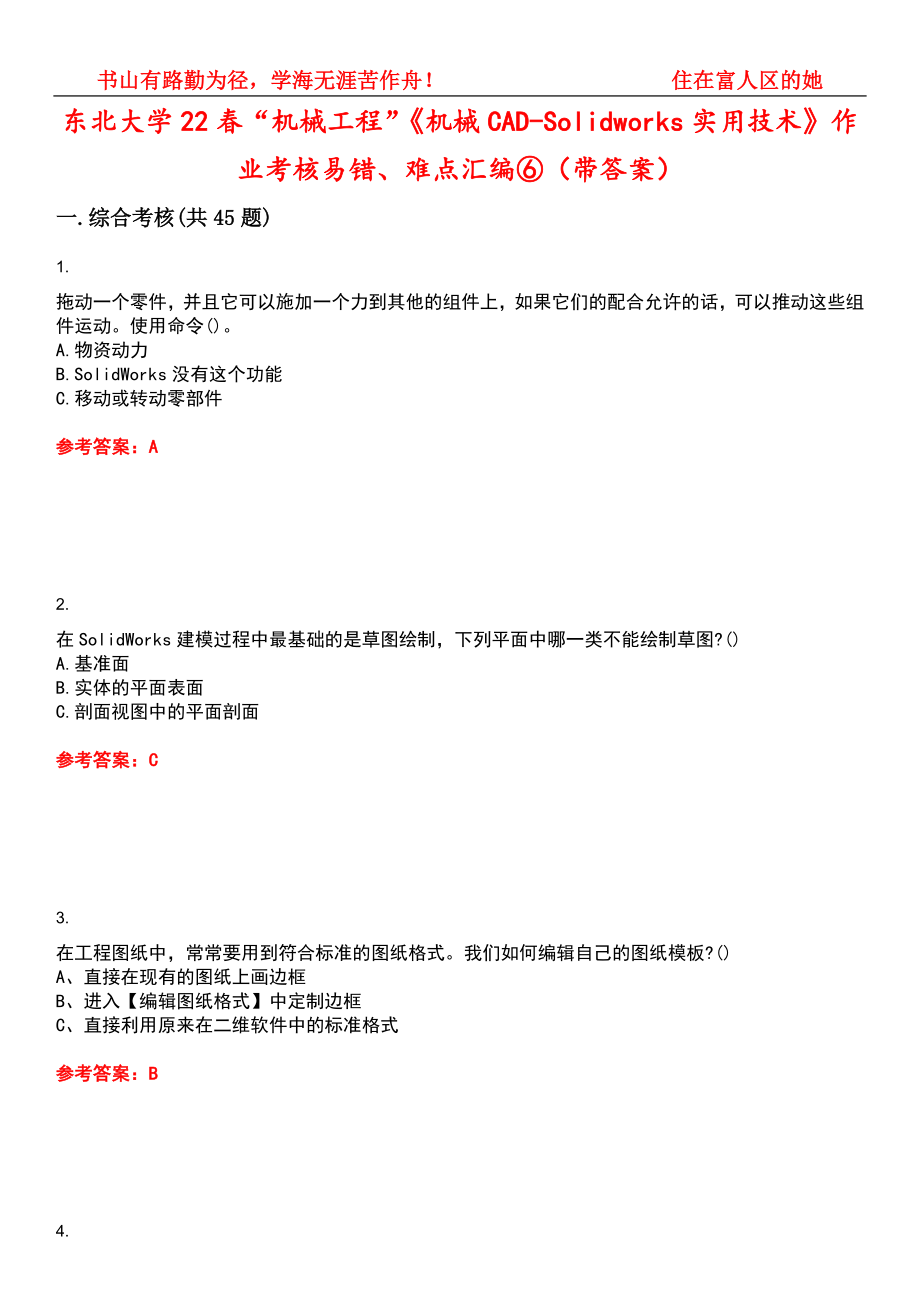

书山有路勤为径，学海无涯苦作舟！ 住在富人区的她东北大学22春“机械工程”《机械CAD-Solidworks实用技术》作业考核易错、难点汇编⑥（带答案）一.综合考核(共45题)1.拖动一个零件，并且它可以施加一个力到其他的组件上，如果它们的配合允许的话，可以推动这些组件运动使用命令()A.物资动力B.SolidWorks没有这个功能C.移动或转动零部件参考答案：A2.在SolidWorks建模过程中最基础的是草图绘制，下列平面中哪一类不能绘制草图?()A.基准面B.实体的平面表面C.剖面视图中的平面剖面参考答案：C3.在工程图纸中，常常要用到符合标准的图纸格式我们如何编辑自己的图纸模板?()A、直接在现有的图纸上画边框B、进入【编辑图纸格式】中定制边框C、直接利用原来在二维软件中的标准格式参考答案：B4.下面哪种情况不能满足建立一个新基准面的条件?()A、一个面和一个距离B、一个面和一个角度C、一段螺旋线参考答案：B5.旋转特征方式草图中不允许有多条中心线扫描特征只能有一条扫描路径)A.正确B.错误参考答案：B6.曲面通过加厚可生成实体如果想加厚的曲面由多个相邻的曲面组成，必须()。
A.先缝合曲面B.按住Ctrl键，将曲面全部选中C.直接就可以操作参考答案：A7.如果使用三个或多于三个面创建放样，并且希望最后一个轮廓与第一个首尾相接，应()A.选择封闭引导线B.选择封闭中心线C.选中【封闭放样】复选框参考答案：C8.如何将一个尺寸从一个视图转移到另外一个视图?()A.选中尺寸后直接拖到新的视图B.选中尺寸后，按下Ctrl键，拖到新的视图中C.选中尺寸后，按下Shift键，拖到新的视图中参考答案：C9.在折叠状态下，可以随时在零件的任何表面上建立切除，在零件的折叠状态下建立的切除特征不会在零件的展开状态下显示)A、错误B、正确参考答案：A10.可以同时扫描多个轮廓)A.正确B.错误参考答案：A11.以下哪一项不足以定义基准轴?()A.圆柱/圆锥面B.原点C.两点/顶点D.两平面参考答案：B12.如果材料明细表较长，表格允许分割)A、错误B、正确参考答案：B13.在草图绘制中，经常需要标注尺寸，这些尺寸是有属性的当给这些尺寸定义名称时，()A.英文字母、中文和数字都可以输入B.只能输入英文字母和数字C.只能输入中文和数字参考答案：A14.在对装配体做配合时，一定需要对零件拥有读写权利。
)A.正确B.错误参考答案：B15.草图的悬空关系指的是草图元素可能由于其它被参考的元素消失，已经添加的()不能找到合适的参考A.草图尺寸B.草图几何关系C.草图尺寸和草图几何关系D.解除外部参考参考答案：C16.可以通过将曲线、草图等组合为一条单一曲线来生成组合曲线，并且可以使用该曲线作为生成放样或扫描的引导曲线模型的边线也可以生成组合曲线吗?()A、可以B、不可以C、不知道参考答案：A17.如果尺寸是零件系列表驱动的，能在视觉上区分它们?()A.可以，它们的颜色不同B.可以，它们有个X符号C.不，它们看起来一样参考答案：A18.如果仅想镜像特征的几何体(面和边线)，而并非想求解整个特征，应选择()A.源特征B.合并阵列C.几何体阵列参考答案：C19.在工程图中，拖动选框默认选择的几何实体为()A.草图实体B.注解C.尺寸D.以上所有参考答案：D20.选择【工具】|【自定义】命令，可以增加或消除工具栏的图标按钮)A.正确B.错误参考答案：A21.eDrawings支持多图纸工程图欲在eDrawings上观看不同的图纸，在eDrawings上右击任何地方，选择图纸选项，然后选择图纸)A、错误B、正确参考答案：B22.如果需要在钣金零件上添加折弯，首先要在创建折弯的面上绘制一条草图线来定义折弯。
该折弯类型被称为()?A.草图折弯B.草图转折C.草图弯曲参考答案：A23.装配体统计可以报告出一个装配体文件的某些统计资料例如，零部件总数，独有零件及子装配体数量，装配体层次关系之最大深度等怎样找到它?()A.编辑，装配体统计B.插入，装配体统计C.工具，装配体统计参考答案：C24.下面关于“复制草图”和“派生草图”的描述，哪个是准确的?()A、复制草图可以单独修改，派生草图的特性与原草图保持一致(修改原草图，派生跟着改，反过来不成立)B、复制草图的特性与原草图保持一致，派生草图可以单独修改C、两种草图的含义相同参考答案：A25.SolidWorks的倒角功能非常丰富，共有()种倒角类型A、2B、3C、4参考答案：B26.利用SolidWorks创建的基准轴不会显示在FeatureManager设计树中)A、错误B、正确参考答案：A27.拖动一个零件，并且它可以施加一个力到其他的组件上，如果它们的配合允许的话，可以推动这些组件运动使用()命令A、物资动力B、SolidWorks没有这个功能C、移动或转动零部件参考答案：A28.当创建放样时，轮廓基准面一定要平行)A.正确B.错误参考答案：B29.钣金零件可以是具有圆柱或圆锥面的薄壁特征的零件吗?()A.可以B.不知道C.不可以参考答案：A30.怎样将一个直径尺寸修改成半径表示下列哪种做法不正确?()A、右击尺寸，在【属性】对话框中将【显示为直径尺寸】选项的勾去掉B、右击尺寸，在【显示选项】中选择【显示成半径】C、右击尺寸，选择【显示成半径】命令参考答案：C31.如果没选择模型上的任何面，对一实体零件抽壳，生成一()。
A.出现错误提示B.闭合的空腔C.按前视图基准面抽壳参考答案：B32.使用一个轮廓不封闭的草图进行拉伸，会出现以下哪种情况?()A.自动生成薄壁实体B.不能进行拉伸操作C.无反应参考答案：A33.如果系统的默认单位是英寸，仍可以在数值方框中输入公制单位的值，例如：25mm，SolidWorks会自动将数值转换成默认的单位)A.正确B.错误参考答案：A34.扫描特征的引导线必须和截面草图相交于一点)A、错误B、正确参考答案：B35.在装入零件到装配体中时，第一个装入的零件会默认为固定，不能再改为浮动)A.正确B.错误参考答案：B36.利用SolidWorks创建的基准轴不会显示在FeatureManager设计树中)A.正确B.错误参考答案：B37.使用引导线的扫描依最短的引导线或扫描路径为准，因此引导线应该比扫描路径()，这样便于对截面的控制A.长B.短C.长短均可参考答案：B38.选择【工具】|【自定义】命令，可以增加或消除工具栏的图标按钮)A、错误B、正确参考答案：B39.可关闭自动推理线草图为打开状态时，选择“工具”/“草图绘制”工具，然后消除选择自动推理线)A、错误B、正确参考答案：B40.SolidWorks的图标使用起来很方便，并且可以根据实际要求来定制，当要将一类图标命令(目前没有显示)调出来使用，以下哪种方法不能做到?()A、在图标栏的空白区域右击，从中选择B、选择【工具】|【自定义】命令，从中选择C、选择【工具】|【选项】命令，从中选择参考答案：C41.在一个草图，绘制两个没有交集的圆，对其进行拉伸，会出现以下哪种情况?()A、提示不能生成不连续的实体B、生成两个实体C、无反应参考答案：B42.使用引导线的扫描依最短的引导线或扫描路径为准，因此引导线应该比扫描路径()，这样便于对截面的控制。
A.长短均可B.长C.短参考答案：C43.使用一个轮廓不封闭的草图进行拉伸，会出现以下哪种情况?()A、自动生成薄壁实体B、不能进行拉伸操作C、无反应参考答案：A44.在工程图中，可以单独地控制模型边线、草图实体和模板的线条型式、颜色和厚度)A.正确B.错误参考答案：A45.SolidWorks可以对某个特征进行误差分析例如对于一个填充曲面的接缝进行误差分析，这样的功能可以在下列哪个菜单中找到?()A.编辑B.插入C.工具参考答案：C。
