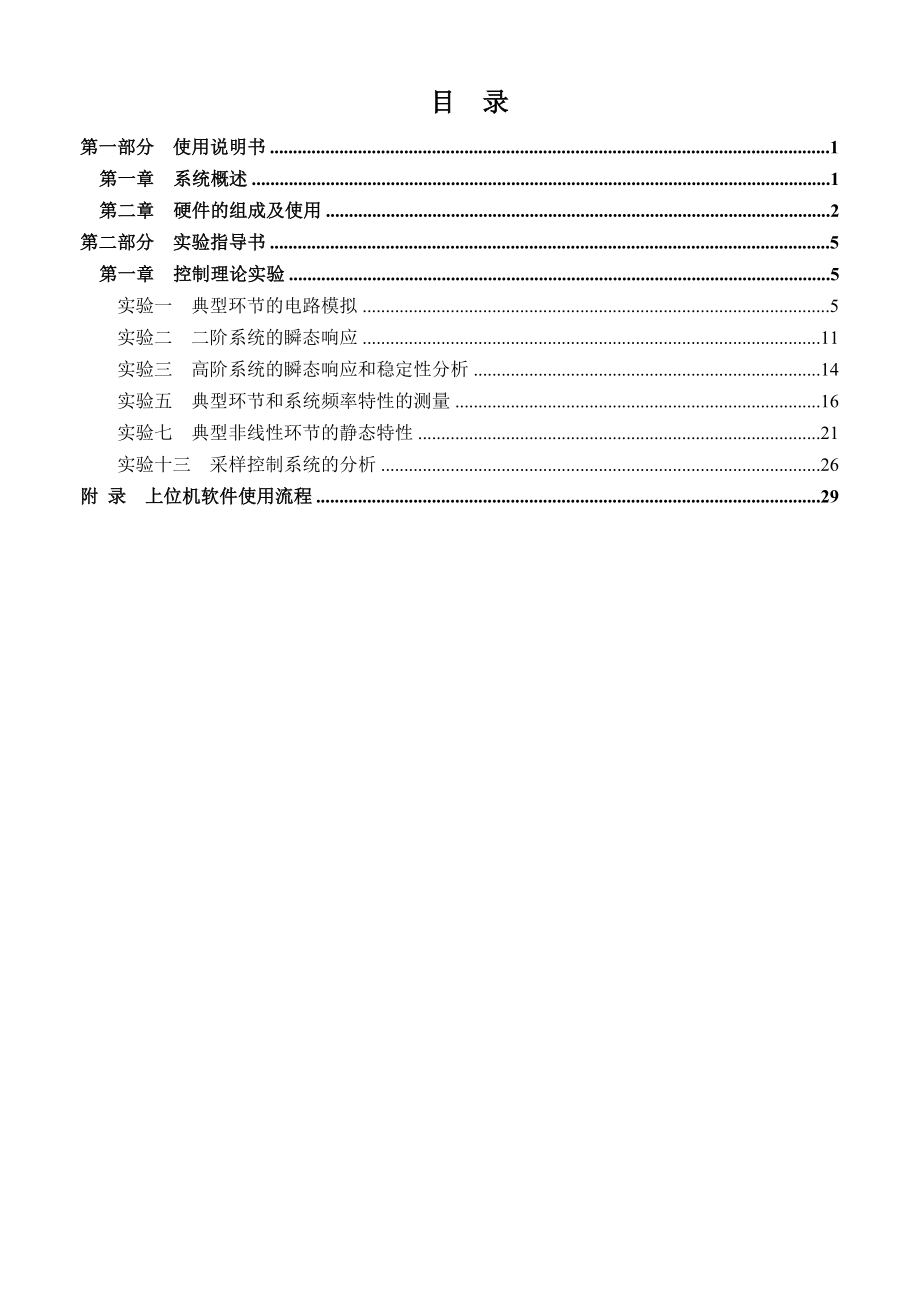

目 录第一部分 使用说明书 1第一章 系统概述 1第二章 硬件的组成及使用 2第二部分 实验指导书 5第一章 控制理论实验 5实验一 典型环节的电路模拟 5实验二 二阶系统的瞬态响应 11实验三 高阶系统的瞬态响应和稳定性分析 14实验五 典型环节和系统频率特性的测量 16实验七 典型非线性环节的静态特性 21实验十三 采样控制系统的分析 26附 录 上位机软件使用流程 29第一部分 使用说明书第一章 系统概述“THKKL-6”型控制理论及计算机控制技术实验箱是我公司结合教学和实践的需要而进行精心设计的实验系统适用于高校的控制原理、计算机控制技术等课程的实验教学该实验箱具有实验功能全、资源丰富、使用灵活、接线可靠、操作快捷、维护简单等优点 实验箱的硬件部分主要由直流稳压电源、低频信号发生器、阶跃信号发生器、交/直流数字电压表、电阻测量单元、示波器接口、CPU（51单片机）模块、单片机接口、步进电机单元、直流电机单元、温度控制单元、通用单元电路、电位器组等单元组成数据采集部分采用USB2.0接口，它可直接插在IBM-PC/AT 或与之兼容的计算机USB通讯口上，有4路单端A/D模拟量输入，转换精度为12位；2路D/A模拟量输出，转换精度为12位；上位机软件则集中了虚拟示波器、信号发生器、Bode图等多种功能于一体。
在实验设计上，控制理论既有模拟部分的实验，又有离散部分实验；既有经典控制理论实验，又有现代控制理论实验；计算机控制系统除了常规的实验外，还增加了当前工业上应用广泛、效果卓著的模糊控制、神经元控制、二次型最优控制等实验；第二章 硬件的组成及使用一、直流稳压电源直流稳压电源主要用于给实验箱提供电源有+5V/0.5A、±15V/0.5A及+24V/2.0A四路，每路均有短路保护自恢复功能它们的开关分别由相关的钮子开关控制，并由相应发光二极管指示其中+24V主要用于温度控制单元实验前，启动实验箱左侧的电源总开关并根据需要将+5V、±15V、+24V钮子开关拔到“开”的位置实验时，通过2号连接导线将直流电压接到需要的位置二、低频信号发生器低频信号发生器主要输出有正弦信号、方波信号、斜坡信号和抛物线信号四种波形信号输出频率由上位机设置，频率范围0.1 Hz ~100Hz可以通过幅度调节电位器来调节各个波形的幅度，而斜坡和抛物波信号还可以通过斜率调节电位器来改变波形的斜率三、锁零按钮锁零按钮用于实验前运放单元中电容器的放电使用时用二号实验导线将对应的接线柱与运放的输出端连接当按下按钮时，通用单元中的场效应管处于短路状态，电容器放电，让电容器两端的初始电压为0V；当按钮复位时，单元中的场效应管处于开路状态，此时可以开始实验。
四、阶跃信号发生器阶跃信号发生器主要提供实验时的阶跃给定信号，其输出电压范围约为-15V~+15V，正负档连续可调使用时根据需要可选择正输出或负输出，具体通过“阶跃信号发生器”单元的钮子开关来实现当按下自锁按钮时，单元的输出端输出一个可调的阶跃信号(当输出电压为1V时，即为单位阶跃信号)，实验开始；当按钮复位时，单元的输出端输出电压为0V注：单元的输出电压可通过实验箱上的直流数字电压表来进行测量五、电阻测量单元可以通过输出的电压值来得到未知的电阻值，本单元可以在实验时方便地设置电位器的阻值当钮子开关拨到×10k位置时，所测量的电阻值等于输出的电压值乘以10，单位为千欧当钮子开关拨到×100k位置时，所测量的电阻值等于输出的电压值乘以100，单位为千欧注：为了得到一个较准确的电阻值，应该选择适当的档位，尽量保证输出的电压与1V更接近六、交/直流数字电压表交/直流数字电压表有三个量程，分别为200mV、2V、20V当自锁开关不按下时，它作直流电压表使用，这时可用于测量直流电压；当自锁开关按下时，作交流毫伏表使用，它具有频带宽（10Hz～400kHz）、精度高（1kHz时：±5‰）和真有效值测量的特点，即使测量窄脉冲信号，也能测得其精确的有效值，其适用的波峰因数范围可达到10。
七、通用单元电路通用单元电路具体有“通用单元1”～“通用单元6”、“反相器单元”和“系统能控性与能观性分析”等单元这些单元主要由运放、电容、电阻、电位器和一些自由布线区等组成通过不同的接线，可以模拟各种受控对象的数学模型，主要用于比例、积分、微分、惯性等电路环节的构造一般为反向端输入，其中电阻多为常用阻值51k、100k、200k、510k；电容多在反馈端，容值为0.1uF、1uF、10uF以组建积分环节为例，积分环节的时间常数为1s首先确定带运放的单元，且其前后的元器件分别为100k、10uF（T=100k×10uF=1s），通过观察“通用单元1”可满足要求，然后将100k和10uF通过实验导线连接起来实验前先按下“锁零按钮”对电容放电，然后用2号导线将单位阶跃信号输出端接到积分单元的输入端，积分电路的输出端接至反向器单元，保证输入、输出方向的一致性然后按下“锁零按钮”和阶跃信号输出按钮，用示波器观察输出曲线，其具体电路如下图所示八、非线性单元由一个含有两个单向二极管并且需要外加±15V直流电源，可研究非线性环节的静态特性和非线性系统其中10k电位器由电位器组单元提供电位器的使用可由2号导线将电位器引出端点接入至相应电路中。
但在实验前先断开电位器与电路的连线，用万用表测量好所需R的阻值，然后再接入电路中九、采样保持器它采用“采样-保持器”组件LF398，具有将连续信号离散后再由零阶保持器输出的功能，其采样频率由外接的方波信号频率决定使用时只要接入外部的方波信号及输入信号即可十、单片机控制单元主要用于计算机控制实验部分，其作用为计算机控制算法的执行主要由单片机（AT89S52）、AD采集（AD7323，四路12位，电压范围：-10V~+10V）和DA输出（LTC1446，两路12位，电压范围：-10V~+10V）三部分组成发光二极管可显示AD转换结果（由具体程序而定）十一、实物实验单元包括温度控制单元、直流电机单元和步进电机单元，主要用于计算机控制技术实验中，使用方法详见实验指导书十二、数据采集卡采用ADUC7021和CY68013芯片组成，支持4路AD（-10V~+10V）采集，两路DA（-10V~+10V）输出采样频率为40k，转换精度为12位，配合上位机可进行常规信号采集显示、模拟量输出、频率特性分析等功能注意事项：1． 每次连接线路前要关闭电源总开关2． 按照实验指导书连接好线路后，仔细检查线路是否连接正确、电源有无接反。
如确认无误后方可接通电源开始实验第二部分 实验指导书第一章 控制理论实验实验一 典型环节的电路模拟一、实验目的1．熟悉THKKL-6型 控制理论及计算机控制技术实验箱及“THKKL-6”软件的使用；2．熟悉各典型环节的阶跃响应特性及其电路模拟；3．测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响二、实验设备1．THKKL-6型 控制理论及计算机控制技术实验箱；2．PC机一台(含“THKKL-6”软件)；3．USB接口线三、实验内容1．设计并组建各典型环节的模拟电路；2．测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响四、实验原理自控系统是由比例、积分、微分、惯性等环节按一定的关系组建而成熟悉这些典型环节的结构及其对阶跃输入的响应，将对系统的设计和分析十分有益本实验中的典型环节都是以运放为核心元件构成，其原理框图如图1-1所示图中Z1和Z2表示由R、C构成的复数阻抗图1-1 典型环节的原理框图1． 比例（P）环节比例环节的特点是输出不失真、不延迟、成比例地复现输出信号的变化它的传递函数与方框图分别为： 当Ui(S)输入端输入一个单位阶跃信号，且比例系数为K时的响应曲线如图1-2所示。
图1-2 比例环节的响应曲线2．积分（I）环节 积分环节的输出量与其输入量对时间的积分成正比它的传递函数与方框图分别为：设Ui(S)为一单位阶跃信号，当积分系数为T时的响应曲线如图1-3所示图1-3 积分环节的响应曲线3．比例积分(PI)环节比例积分环节的传递函数与方框图分别为：其中T=R2C，K=R2/R1设Ui(S)为一单位阶跃信号，图1-4示出了比例系数(K)为1、积分系数为T时的PI输出响应曲线图1-4 比例积分环节的响应曲线4．比例微分(PD)环节比例微分环节的传递函数与方框图分别为： 其中设Ui(S)为一单位阶跃信号，图1-5示出了比例系数(K)为2、微分系数为T时PD的输出响应曲线图1-5 比例微分环节的响应曲线5．比例积分微分(PID)环节比例积分微分(PID)环节的传递函数与方框图分别为：其中，， 设Ui(S)为一单位阶跃信号，图1-6示出了比例系数(K)为1、微分系数为TD、积分系数为TI时PID的输出图1-6 PID环节的响应曲线6．惯性环节惯性环节的传递函数与方框图分别为：当Ui(S)输入端输入一个单位阶跃信号，且放大系数(K)为1、时间常数为T时响应曲线如图1-7所示。
图1-7 惯性环节的响应曲线五、实验步骤1．比例（P）环节根据比例环节的方框图，选择实验箱上的通用电路单元设计并组建相应的模拟电路，如图1-8所示图1-8 比例环节的模拟电路图中后一个单元为反相器，其中R0=200k若比例系数K=1时，电路中的参数取：R1=100k，R2=100k若比例系数K=2时，电路中的参数取：R1=100k，R2=200k当ui为一单位阶跃信号时，用“THKKL-6”软件观测并记录相应K值时的实验曲线，并与理论值进行比较另外R2还可使用可变电位器，以实现比例系数为任意的设定值注：① 实验中注意“锁零按钮”和“阶跃按键”的使用，实验时应先弹出“锁零按钮”，然后按下“阶跃按键”，具体请参考第一部分“硬件的组成及使用”相关部分；② 为了更好的观测实验曲线，实验时可适当调节软件上的时间轴刻度，以下实验相同2．积分（I）环节根据积分环节的方框图，选择实验箱上的通用电路单元设计并组建相应的模拟电路，如图1-9所示图1-9 积分环节的模拟电路图中后一个单元为反相器，其中R0=200k若积分时间常数T=1s时，电路中的参数取：R=100k，C=10uF(T=RC=100k×10uF=1s)；若积分时间常数T=0.1s时，电路中的参数取：R=100k，C=1uF(T=RC=100k×1uF=0.1s)；当ui为单位阶跃信号时，用“THKKL-6”软件观测并记录相应T值时的输出响应曲线，并与理论值进行比较。
注：由于实验电路中有积分环节，实验前一定要用“锁零单元”对积分电容进行锁零3．比例积分(PI)环节根据比例积分环节的方框图，选择实验箱上的通用电路单元设计并组建相应的模拟电路，如图1-10所示图1-10 比例积分环节的模拟电路图中后一个单元为反相器，其中R0=200k若取比例系数K=1、积分时间常数T=1s时，电路中的参数取：R1=100k，R2=100k，C=10uF(K= R2/ R1=1，T=R2C=100k×10uF=1s)；若取比例系数K=1、积分时间常数T=0.1s时，电路中的参数取：R1=100k，R2=100k，C=1uF(K= R2/ R1=1，T=R2C=100k×1uF=0.1s)注：通过改变R2、R1、C的值可改变比例积分环节的放大系数K和积分时间常数T当ui为单位阶跃信号时，用“THKKL-6”软件观测并记录不同K及T值时的实验曲线，并与理论值进行比较4．比例微分(PD)环节根据比例微分环节的方框图，选择实验箱上的通用电路单元设计并组建其模拟电路，如图1-11所示图1-11 比例微分环节的模拟电路图中后一个单元为反相器，其中R0=200k若比例系数K=1、微分时间常数T=0.1s时，电路中的参数取：R1=100k，R2=100k，C=1uF(K= R2/ R1=1，T=R1C=100k×1uF=0.1s)；若比例系数K=1、微分时间常数T=1s时，电路中的参数取：R1=100k，R2=100k，C=10uF(K= R2/ R1=1，T=R1C=100k×10uF=1s)；当ui为一单位阶跃信号时，用“THKKL-6”软件观测并记录不同K及T值时的实验曲线，并与理论值进行比较。
5．比例积分微分(PID)环节根据比例积分微分环节的方框图，选择实验箱上的通用电路单元设计并组建其相应的模拟电路，如图1-12所示图1-12 比例积分微分环节的模拟电路图中后一个单元为反相器，其中R0=200k若比例系数K=2、积分时间常数TI =0.1s、微分时间常数TD =0.1s时，电路中的参数取：R1=100k，R2=100k，C1=1uF、C2=1uF (K= (R1 C1+ R2 C2)/ R1 C2=2，TI=R1C2=100k×1uF=0.1s，TD=R2C1=100k×1uF=0.1s)；若比例系数K=1.1、积分时间常数TI =1s、微分时间常数TD =0.1s时，电路中的参数取：R1=100k，R2=100k，C1=1uF、C2=10uF (K= (R1 C1+ R2 C2)/ R1 C2=1.1，TI=R1C2=100k×10uF=1s，TD=R2C1=100k×1uF=0.1s)；当ui为一单位阶跃信号时，用“THKKL-6”软件观测并记录不同K、TI、TD值时的实验曲线，并与理论值进行比较6．惯性环节根据惯性环节的方框图，选择实验箱上的通用电路单元设计并组建其相应的模拟电路，如图1-13所示。
图1-13 惯性环节的模拟电路图中后一个单元为反相器，其中R0=200k若比例系数K=1、时间常数T=1s时，电路中的参数取：R1=100k，R2=100k，C=10uF(K= R2/ R1=1，T=R2C=100k×10uF=1s)若比例系数K=1、时间常数T=0.1s时，电路中的参数取：R1=100k，R2=100k，C=1uF(K= R2/ R1=1，T=R2C=100k×1uF=0.1s)通过改变R2、R1、C的值可改变惯性环节的放大系数K和时间常数T当ui为一单位阶跃信号时，用“THKKL-6”软件观测并记录不同K及T值时的实验曲线，并与理论值进行比较7．根据实验时存储的波形及记录的实验数据完成实验报告六、实验报告要求1．画出各典型环节的实验电路图，并注明参数2．写出各典型环节的传递函数3．根据测得的典型环节单位阶跃响应曲线，分析参数变化对动态特性的影响七、实验思考题1．用运放模拟典型环节时，其传递函数是在什么假设条件下近似导出的？2．积分环节和惯性环节主要差别是什么？在什么条件下，惯性环节可以近似地视为积分环节？而又在什么条件下，惯性环节可以近似地视为比例环节？3．在积分环节和惯性环节实验中，如何根据单位阶跃响应曲线的波形，确定积分环节和惯性环节的时间常数？4．为什么实验中实际曲线与理论曲线有一定误差？5．为什么PD实验在稳定状态时曲线有小范围的振荡？实验二 二阶系统的瞬态响应一、实验目的1．通过实验了解参数 (阻尼比)、(阻尼自然频率)的变化对二阶系统动态性能的影响；2．掌握二阶系统动态性能的测试方法。
二、实验设备1．THKKL-6型 控制理论及计算机控制技术实验箱；2．PC机一台(含“THKKL-6”软件)；3．USB接口线；三、实验内容1．观测二阶系统的阻尼比分别在0<<1，=1和>1三种情况下的单位阶跃响应曲线；2．调节二阶系统的开环增益K，使系统的阻尼比，测量此时系统的超调量、调节时间 (Δ= ±0.05)；3．为一定时，观测系统在不同时的响应曲线四、实验原理1．二阶系统的瞬态响应用二阶常微分方程描述的系统，称为二阶系统，其标准形式的闭环传递函数为 (2-1)闭环特征方程：其解 ，针对不同的值，特征根会出现下列三种情况：1）0<<1（欠阻尼），此时，系统的单位阶跃响应呈振荡衰减形式，其曲线如图2-1的(a)所示它的数学表达式为：式中，2）（临界阻尼）此时，系统的单位阶跃响应是一条单调上升的指数曲线，如图2-1中的(b)所示3）（过阻尼），此时系统有二个相异实根，它的单位阶跃响应曲线如图2-1的(c)所示 (a) 欠阻尼(0<<1) (b)临界阻尼() (c)过阻尼()图2-1 二阶系统的动态响应曲线虽然当=1或>1时，系统的阶跃响应无超调产生，但这种响应的动态过程太缓慢，故控制工程上常采用欠阻尼的二阶系统，一般取=0.6~0.7，此时系统的动态响应过程不仅快速，而且超调量也小。
2．二阶系统的典型结构典型的二阶系统结构方框图和模拟电路图如2-2、如2-3所示图2-2 二阶系统的方框图图2-3 二阶系统的模拟电路图电路参考单元为：通用单元1、通用单元2、通用单元3、反相器单元、电位器组由图2-2可得其开环传递函数为：，其中：， (，)其闭环传递函数为： 与式2-1相比较，可得 ， 五、实验步骤根据图2-3，选择实验箱上的通用电路单元设计并组建模拟电路1．值一定时，图2-3中取C=1uF，R=100k(此时)，Rx阻值可调范围为0～470k系统输入一单位阶跃信号，在下列几种情况下，用“THKKL-6”软件观测并记录不同值时的实验曲线1.1 当可调电位器RX=250k时，=0.2，系统处于欠阻尼状态，其超调量为53%左右；1.2 若可调电位器RX=70.7k时，=0.707，系统处于欠阻尼状态，其超调量为4.3%左右；1.3 若可调电位器RX=50k时，=1，系统处于临界阻尼状态；1.4 若可调电位器RX=25k时，=2，系统处于过阻尼状态2．值一定时，图2-4中取R=100k，RX=250k(此时=0.2)系统输入一单位阶跃信号，在下列几种情况下，用“THKKL-6”软件观测并记录不同值时的实验曲线。
2.1 若取C=10uF时，2.2 若取C=0.1uF（可从无源元件单元中取）时，注：由于实验电路中有积分环节，实验前一定要用“锁零单元”对积分电容进行锁零六、实验报告要求1．画出二阶系统线性定常系统的实验电路，并写出闭环传递函数，表明电路中的各参数；2．根据测得系统的单位阶跃响应曲线，分析开环增益K和时间常数T对系统的动态性能的影响七、实验思考题1．如果阶跃输入信号的幅值过大，会在实验中产生什么后果？2．在电路模拟系统中，如何实现负反馈和单位负反馈？3．为什么本实验中二阶系统对阶跃输入信号的稳态误差为零？实验三 高阶系统的瞬态响应和稳定性分析一、实验目的1．通过实验，进一步理解线性系统的稳定性仅取决于系统本身的结构和参数，与外作用及初始条件均无关的特性；2．研究系统的开环增益K或其它参数的变化对闭环系统稳定性的影响二、实验设备1．THKKL-6型 控制理论及计算机控制技术实验箱；2．PC机一台(含“THKKL-6”软件)；3．USB接口线；三、实验内容观测三阶系统的开环增益K为不同数值时的阶跃响应曲线四、实验原理三阶系统及三阶以上的系统统称为高阶系统一个高阶系统的瞬态响应是由一阶和二阶系统的瞬态响应组成。
控制系统能投入实际应用必须首先满足稳定的要求线性系统稳定的充要条件是其特征方程式的根全部位于S平面的左方应用劳斯判据就可以判别闭环特征方程式的根在S平面上的具体分布，从而确定系统是否稳定本实验是研究一个三阶系统的稳定性与其参数Ｋ对系统性能的关系三阶系统的方框图和模拟电路图如图3-1、图3-2所示图3-1 三阶系统的方框图 图3-2 三阶系统的模拟电路图电路参考单元为：通用单元1、通用单元2、通用单元3、通用单元4、反相器单元、电位器组系统开环传递函数为：式中=1s，，，，，（其中待定电阻Rx的单位为kΩ），改变Rx的阻值，可改变系统的放大系数K由开环传递函数得到系统的特征方程为：由劳斯判据得：012 系统不稳定其三种状态的不同响应曲线如图3-3的a)、b)、c)所示a) 不稳定 b) 临界 c)稳定图3-3三阶系统在不同放大系数的单位阶跃响应曲线五、实验步骤根据图3-2所示的三阶系统的模拟电路图，组建该系统的模拟电路当系统输入一单位阶跃信号时，在下列几种情况下，用上位软件观测并记录不同K值时的实验曲线。
1．若K=5时，系统稳定，此时电路中的RX取100k左右；2．若K=12时，系统处于临界状态，此时电路中的RX取42.5k左右(实际值为47k左右)；3．若K=20时，系统不稳定，此时电路中的RX取25k左右六、实验报告要求1．画出三阶系统线性定常系统的实验电路，并写出其闭环传递函数，表明电路中的各参数2．根据测得的系统单位阶跃响应曲线，分析开环增益对系统动态特性及稳定性的影响七、实验思考题对三阶系统，为使系统能稳定工作，开环增益K应适量取大还是取小？ 实验五 典型环节和系统频率特性的测量一、实验目的1．了解典型环节和系统的频率特性曲线的测试方法；2．根据实验求得的频率特性曲线求取传递函数二、实验设备1．THKKL-6型 控制理论及计算机控制技术实验箱；2．PC机一台(含“THKKL-6”软件)；3．USB接口线三、实验内容1．惯性环节的频率特性测试；2．二阶系统频率特性测试；3．由实验测得的频率特性曲线，求取相应的传递函数；4．用软件仿真的方法，求取惯性环节和二阶系统的频率特性四、实验原理1．系统（环节）的频率特性设G(S)为一最小相位系统（环节）的传递函数如在它的输入端施加一幅值为、频率为的正弦信号，则系统的稳态输出为 由式①得出系统输出，输入信号的幅值比相位差 (幅频特性) (相频特性) 式中和都是输入信号的函数。
2．频率特性的测试方法2.1 李沙育图形法测试幅频特性的测试由于 改变输入信号的频率，即可测出相应的幅值比，并计算 （dB）其测试框图如下所示：图5-1 幅频特性的测试图(李沙育图形法)注：示波器同一时刻只输入一个通道，即系统（环节）的输入或输出相频特性的测试图5-2 幅频特性的测试图(李沙育图形法)令系统（环节）的输入信号为： (5-1)则其输出为 (5-2)对应的李沙育图形如图5-2所示若以t为参变量，则与所确定点的轨迹将在示波器的屏幕上形成一条封闭的曲线(通常为椭圆)，当t=0时，由式(5-2)得 于是有 (5-3)同理可得 (5-4)其中为椭圆与Y轴相交点间的长度；为椭圆与X轴相交点间的长度式(5-3)、(5-4)适用于椭圆的长轴在一、三象限；当椭圆的长轴在二、四时相位的计算公式变为：或 下表列出了超前与滞后时相位的计算公式和光点的转向相角j超前滞后0°~ 90°90° ~ 180°0° ~ 90°90° ~ 180°图形计算公式j=Sin-12Y0/(2Ym)=Sin-12X0/(2Xm)j=180°-Sin-12Y0/(2Ym)=180°-Sin-12X0/(2Xm)j=Sin-12Y0/(2Ym)=Sin-12X0/(2Xm)j=180°-Sin-12Y0/(2Ym)=180°-Sin-12X0/(2Xm)光点转向顺时针顺时针逆时针逆时针2.2 用虚拟示波器测试图5-3用虚拟示波器测试系统(环节)的频率特性可直接用软件测试出系统(环节)的频率特性，其中Ui信号由虚拟示波器扫频输出（直接点击开始分析即可）产生，并由信号发生器1（开关拨至正弦波）输出。
测量频率特性时，信号发生器1的输出信号接到被测环节或系统的输入端和示波器接口的通道1被测环节或系统的输出信号接示波器接口的通道23．惯性环节传递函数和电路图为 图5-4 惯性环节的电路图其幅频的近似图如图5-5所示图5-5 惯性环节的幅频特性若图5-4中取C=1uF，R1=100k，R2=100k， R0=200k则系统的转折频率为=1.66Hz4．二阶系统由图5-6(Rx=100k)可得系统的传递函数和方框图为：，（过阻尼）图5-6 典型二阶系统的方框图其模拟电路图为图5-7 典型二阶系统的电路图其中Rx可调这里可取100k、10k两个典型值当 Rx=100k时的幅频近似图如图5-8所示图5-8 典型二阶系统的幅频特性五、实验步骤1．惯性环节1.1 根据图5-11 惯性环节的电路图，选择实验箱上的通用电路单元设计并组建相应的模拟电路其中电路的输入端接信号源的输出端，电路的输出端接示波器接口单元的通道2输入端；同时将信号源的输出端接示波器接口单元的通道1输入端图5-11 惯性环节的电路图1.2 设置终止频率为100rad/s1.3 点击软件的“开始分析”，既完成波特图的幅频特性及相频特性图；注：信号源的幅度调至最大。
2．二阶系统根据图5-7所示二阶系统的电路图，选择实验箱上的通用电路单元设计并组建相应的模拟电路，如图5-12所示图5-12 典型二阶系统的电路图电路参考单元为：通用单元2、通用单元3、反相器单元、电位器组2.1 当时，设置终止频率为20rad/s具体步骤请参考惯性环节的相关操作2.2当时，设置终止频率为20rad/s具体步骤请参考惯性环节的相关操作注：当时，信号源的幅度调至最大当时，信号源的幅度调至10Vp-p六、实验报告要求1．写出被测环节和系统的传递函数，并画出相应的模拟电路图；2．把实验测得的数据和理论计算数据列表，绘出它们的Bode图；3．用上位机实验时，根据由实验测得二阶系统闭环幅频特性曲线，据此写出该系统的传递函数，并把计算所得的谐振峰值和谐振频率与实验结果相比较；4．绘出被测环节和系统的幅频特性与相频特性曲线七、实验思考题1．用示波器测试相频特性时，若把信号发生器的正弦信号送入Y轴，被测系统的输出信号送至X轴，则根据椭圆光点的转动方向，如何确定相位的超前和滞后？2．根据上位机测得的Bode图的幅频特性，就能确定系统（或环节）的相频特性，试问这在什么系统时才能实现？实验七 典型非线性环节的静态特性一、实验目的1．了解典型非线性环节输出—输入的静态特性及其相关的特征参数；2．掌握典型非线性环节用模拟电路实现的方法。
二、实验设备1．THKKL-6型 控制理论及计算机控制技术实验箱；2．PC机一台(含“THKKL-6”软件)；3．USB接口线三、实验内容 1．继电器型非线性环节静特性的电路模拟；2．饱和型非线性环节静特性的电路模拟；3．具有死区特性非线性环节静特性的电路模拟；4．具有间隙特性非线性环节静特性的电路模拟四、实验原理控制系统中的非线性环节有很多种，最常见的有饱和特性、死区特性、继电器特性和间隙特性基于这些特性对系统的影响是各不相同的，因而了解它们输出－输入的静态特性将有助于对非线性系统的分析研究1．继电型非线性环节图7-1为继电器型非线性特性的模拟电路和静态特性 图7-1 继电器型非线性环节模拟电路及其静态特性继电器特性参数M是由双向稳压管的稳压值(4.9～6V)和后级运放的放大倍数(RX/R1)决定的，调节可变电位器RX的阻值，就能很方便的改变M值的大小输入ui信号用正弦信号（频率一般均小于10Hz）作为测试信号实验时，用示波器的李沙育显示模式进行观测2．饱和型非线性环节图7-2为饱和型非线性环节的模拟电路及其静态特性图7-2 饱和型非线性环节模拟电路及其静态特性图中饱和型非线性特性的饱和值M等于稳压管的稳压值(4.9～6V)与后一级放大倍数的乘积。
线性部分斜率k等于两级运放增益之积在实验时若改变前一级运放中电位器的阻值可改变k值的大小，而改变后一级运放中电位器的阻值则可同时改变M和k值的大小实验时，可以用正弦信号作为测试信号，注意信号频率的选择应足够低（一般小于10Hz）实验时，用示波器的李沙育显示模式进行观测3．具有死区特性的非线性环节图7-3为死区特性非线性环节的模拟电路及其静态特性图7-3 死区特性非线性环节的模拟电路及其静态特性图中后一运放为反相器由图中输入端的限幅电路可知，当二极管D1（或D2）导通时的临界电压Uio为： (在临界状态时：) (7-1)其中，当时，二极管D1（或D2）导通，此时电路的输出电压为 令，则上式变为： (7-2)反之，当时，二极管D1（或D2）均不导通，电路的输出电压为零显然，该非线性电路的特征参数为和只要调节，就能实现改变和的大小实验时，可以用正弦信号作为测试信号，注意信号频率的选择应足够低（一般小于10Hz）实验时，用示波器的李沙育显示模式进行观测4．具有间隙特性的非线性环节间隙特性非线性环节的模拟电路图及静态特性如图7-4所示。
由图7-4可知，当时，二极管D1和D2均不导通，电容C1上没有电压，即UC（C1两端的电压）=0，u0=0；当时，二极管D2导通，ui向C1充电，其电压为 令，则上式变为： 图7-4 间隙特性非线性环节的模拟电路及其静态特性当时，开始减小，由于D1和D2都处于截止状态，电容C1端电压保持不变，此时C1上的端电压和电路的输出电压分别为 当时，二极管D1处于临界导通状态，若继续减小，则二极管D1导通，此时C1放电，UC和U0都将随着减小而下降，即 当时，电容C1放电完毕，输出电压同理，可分析当向负方向变化时的情况在实验中，主要改变值，就可改变和的值实验时，可以用正弦信号作为测试信号，注意信号频率的选择实验时，用示波器的李沙育显示模式进行观测注：在李沙育显示模式下，改变时间轴设置可改变曲线的缓存时间，为了更好的观测曲线，本实验时间轴调节设置为50ms /格五、实验步骤1．继电器型非线性环节图7-5 继电型非线性环节模拟电路电路单元：非线性单元和电位器组在ui输入端输入一个低频率的正弦波，正弦波的Vp-p值大于12V，频率为10Hzui端接至示波器的第一通道，uo端接至示波器的第二通道，测量静态特性M值的大小并记录。
1.1 当47k可调电位器调节至约1.8k(M=1)时；1.2 当47k可调电位器调节至约3. 6k(M=2)时；1.3 当47k可调电位器调节至约5.4k(M=3)时；1.4 当47k可调电位器调节至约10k(M=6左右)时；2．饱和型非线性环节图7-6 饱和型非线性环节模拟电路电路单元：非线性单元和电位器组在ui输入端输入一个低频率的正弦波，正弦波的Vp-p值大于12V，频率为10Hz将前一级运放中的电位器值调至10k (此时k=1)， ui端接至示波器的第一通道，uo端接至示波器的第二通道，测量静态特性M和k值的大小并记录2.1 当后一级运放中的电位器值调至约1.8k(M=1)时；2.2 当后一级运放中的电位器值调至约3.6k(M=2)时；2.3 当后一级运放中的电位器值调至约5.4k(M=3)时；2.4 当后一级运放中的电位器值调至约10k时；3．死区特性非线性环节图7-7 死区特性非线性环节模拟电路电路单元：非线性单元、反相器单元和电位器组在ui输入端输入一个低频率的正弦波，正弦波的Vp-p值大于12V，频率为10Hzui端接至示波器的第一通道，uo端接至示波器的第二通道，测量静态特性uio和k值的大小并记录。
3.1调节两个可变电位器，当两个R1=2.0k，R2=8.0k时；3.2调节两个可变电位器，当两个R1=2.5k，R2=7.5k时；4．具有间隙特性非线性环节图7-8 间隙特性非线性环节模拟电路电路单元：非线性单元、通用单元5、通用单元6和电位器组在ui输入端输入一个低频率的正弦波，正弦波的Vp-p值大于12V，频率为10Hzui端接至示波器的第一通道，uo端接至示波器的第二通道，测量静态特性uio和k值的大小并记录4.1 调节两个可变电位器，当两个R1=2.0k，R2=8.0k时；4.2 调节两个可变电位器，当两个R1=2.5k，R2=7.5k时；注意由于元件（二极管、电阻等）参数数值的分散性，造成电路不对称，因而引起电容上电荷累积，影响实验结果，故每次实验启动前，需对电容进行短接放电六、实验报告要求1．画出各典型非线性环节的模拟电路图，并选择好相应的参数；2．根据实验，绘制相应非线性环节的实际静态特性，并与理想情况下的静态特性相比较，分析电路参数对特性曲线的影响？七、实验思考题1．模拟继电型电路的特性与理想特性有何不同？为什么？2．死区非线性环节中二极管的临界导通电压Uio是如何确定的？实验十三 采样控制系统的分析一、实验目的1．熟悉用LF398组成的采样控制系统；2．通过本实验进一步理解香农定理和零阶保持器ZOH的原理及其实现方法；3．观察系统在阶跃作用下的稳态误差。
研究开环增益k和采样周期T的变化对系统动态性能的影响二、实验设备1．THKKL-6型 控制理论及计算机控制技术实验箱；2．PC机一台(含“THKKL-6”软件)；3．USB接口线三、实验内容1．利用实验箱设计一个对象为二阶环节的模拟电路，并与采样电路组成一个数-模混合系统2．分别改变系统的开环增益k和采样周期TS，研究它们对系统动态性能及稳态精度的影响四、实验原理1．采样定理图13-1为信号的采样与恢复的方框图，图中X(t)是t的连续信号，经采样开关采样后，变为离散信号图13-1 连续信号的采样与恢复香农采样定理证明要使被采样后的离散信号X*(t)能不失真地恢复原有的连续信号X(t)，其充分条件为： (13-1)式中为采样的角频率，为连续信号的最高角频率由于，因而式(14-1)可写为 (13-2)T为采样周期采样控制系统稳定的充要条件是其特征方程的根均位于Z平面上以坐标原点为圆心的单位圆内，且这种系统的动、静态性能均只与采样周期T有关。
2．采样控制系统性能的研究图13-2为二阶采样控制系统的方块图图13-2 二阶采样控制系统方块图由图13-2所示系统的开环脉冲传递函数为： 闭环脉冲传递函数为： 根据上式可判别该采样控制系统否稳定，并可用迭代法求出该系统的阶跃输出响应五、实验步骤1．零阶保持器本实验采用“采样-保持器”组件LF398，它具有将连续信号离散后的零阶保持器输出信号的功能图13-3为采样-保持电路图中MC14538为单稳态电路，改变输入方波信号的周期，即改变采样周期T图13-3 采样保持电路图中方波信号由实验箱的低频信号发生器提供接好“采样保持电路”的电源用上位软件的“信号发生器”输出一个频率为5Hz、幅值为2V的正弦信号输入到“采样保持电路”的信号输入端在下列几种情况下用示波器观察“采样保持电路”的信号输出端1.1 当方波(采样产生)信号为100 Hz时；1.2 当方波(采样产生)信号为50 Hz时；1.3 当方波(采样产生)信号为10Hz时；注：方波的幅值要尽可能大2．采样系统的动态性能根据图13-2二阶采样控制系统方块图，设计并组建该系统的模拟电路，如图13-4所示。
图13-4 采样控制二阶系统模拟电路图电路参考单元为：通用单元1、采样保持器单元、通用单元3、通用单元2、反相器单元 图13-4积分单元中取C=1uF，R=100k(k=10)时，在r输入端输入一个单位阶跃信号，在下面几种情况下用上位机软件观测并记录c(t)的输出响应曲线，然后分析其性能指标2.1 当采样周期为0.01s (100Hz)时；2.2 当采样周期为0.05s (20Hz)时；2.3 当采样周期为0.2s (5Hz)时；2.4 将图13-4中积分单元的电容与电阻更换为C=1uF，R=51k(k=20)时，重复步骤2.1、2.2、2.3注：实验中的采样周期最好小于0.25s (大于4Hz)六、实验报告要求1．按图13-2所示的方框图画出相应的模拟电路图；2．研究采样周期T的变化对系统性能的响应七、实验思考题1．连续二阶线性定常系统，不论开环增益k多大，闭环系统均是稳定的，而为什么离散后的二阶系统在k大到某一值或采样时间TS很小时会产生不稳定？2．试分析采样周期T的变化对系统性能的影响？ 附 录 上位机软件使用流程1．把设备接到计算机的USB接口上，然后点击软件图标“”打开软件：如出现下图：代表设备没有接好或驱动没有装好，可以仔细检查后重试。
软件启动后如下所示：信号发生器虚拟示波器频谱分析2． 可以点击上图指示图标来打开软件的三个功能窗口2.1 点击“”后：虚拟示波器窗口 虚拟示波器实现同时观察4个通道，在观察过程中可以进行“时间轴”和“幅度轴”调节；“时间轴”的调节“幅度轴”的调节通过点击可以实现对通道进行操作，通道的操作有“幅度轴”调节和波形显示 虚拟示波器有4中观察模式，分别是正常模式、示波器模式、同步模式、李沙育图形模式同步电压设置，默认为0V李沙育图形模式示波器模式正常模式 根据需要设置好以上功能后，点击“进行采集”按钮来观察信号图示如下： 在观察过程中，如果需要进行信号的测量或停止观察，点击“停止采集”按钮可以拉动“测量标尺”测量数据测量数据的观察 李沙育图形模式如下： 2.2 点击“”后：信号发生器界面2.3 点击“”后：3．进入三个功能窗口后，根据相应的提示进行操作，详细操作请查看帮助的功能详解部分。
