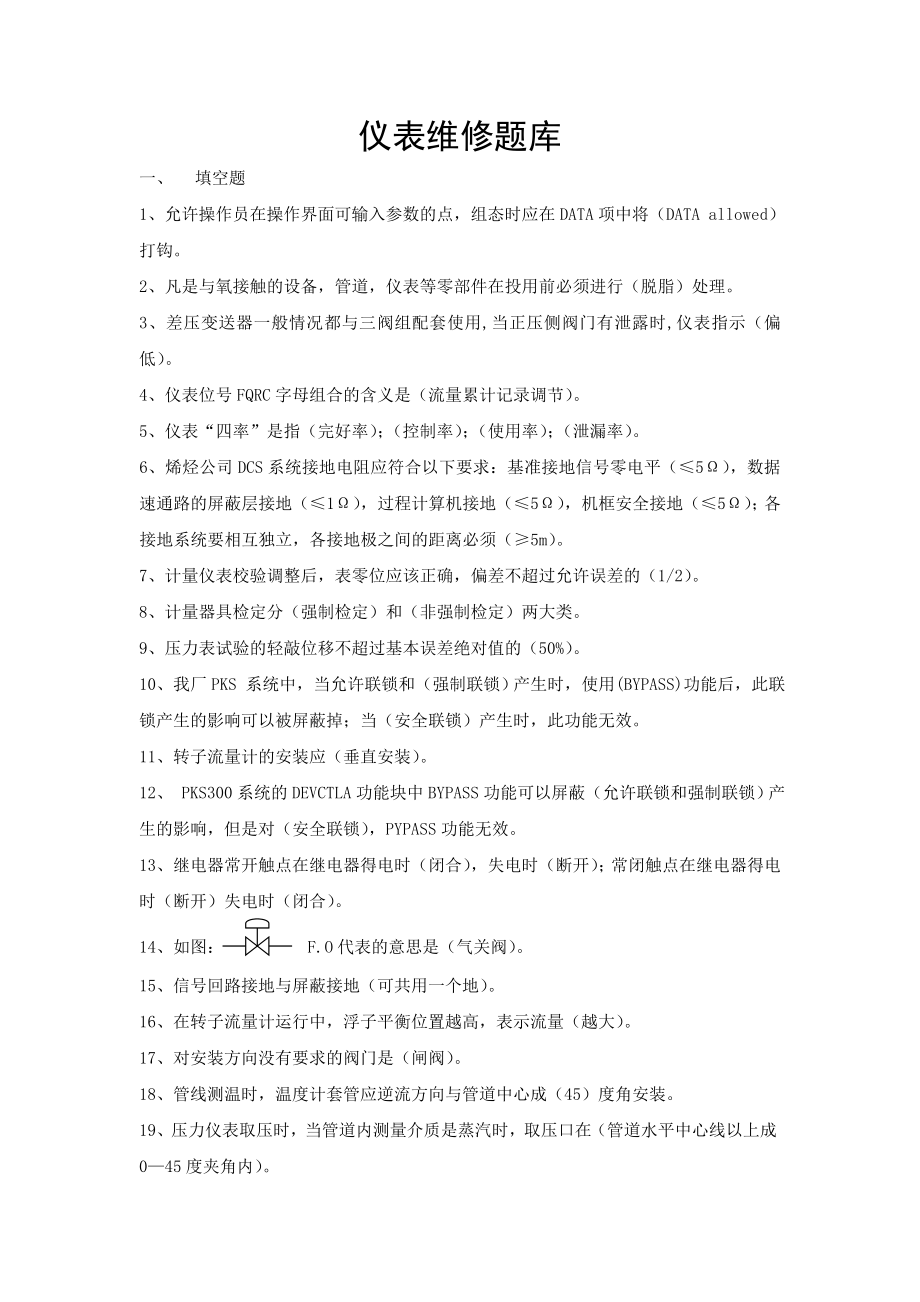

仪表维修题库一、 填空题1、允许操作员在操作界面可输入参数的点，组态时应在DATA项中将（DATA allowed）打钩2、凡是与氧接触的设备，管道，仪表等零部件在投用前必须进行（脱脂）处理3、差压变送器一般情况都与三阀组配套使用,当正压侧阀门有泄露时,仪表指示（偏低）4、仪表位号FQRC字母组合的含义是（流量累计记录调节）5、仪表“四率”是指（完好率）；（控制率）；（使用率）；（泄漏率）6、烯烃公司DCS系统接地电阻应符合以下要求：基准接地信号零电平（≤5Ω），数据速通路的屏蔽层接地（≤1Ω），过程计算机接地（≤5Ω），机框安全接地（≤5Ω）；各接地系统要相互独立，各接地极之间的距离必须（≥5m） 7、计量仪表校验调整后，表零位应该正确，偏差不超过允许误差的（1/2）8、计量器具检定分（强制检定）和（非强制检定）两大类9、压力表试验的轻敲位移不超过基本误差绝对值的（50%）10、我厂PKS 系统中，当允许联锁和（强制联锁）产生时，使用(BYPASS)功能后，此联锁产生的影响可以被屏蔽掉；当（安全联锁）产生时，此功能无效11、转子流量计的安装应（垂直安装）12、 PKS300系统的DEVCTLA功能块中BYPASS功能可以屏蔽（允许联锁和强制联锁）产生的影响，但是对（安全联锁），PYPASS功能无效。
13、继电器常开触点在继电器得电时（闭合），失电时（断开）；常闭触点在继电器得电时（断开）失电时（闭合） 14、如图：F.O代表的意思是（气关阀）15、信号回路接地与屏蔽接地（可共用一个地）16、在转子流量计运行中，浮子平衡位置越高，表示流量（越大）17、对安装方向没有要求的阀门是（闸阀）18、管线测温时，温度计套管应逆流方向与管道中心成（45）度角安装19、压力仪表取压时，当管道内测量介质是蒸汽时，取压口在（管道水平中心线以上成0—45度夹角内）20、常温－40～+250℃下，调节阀填料应优先选用（四氟填料）21、调节阀前后压差保持不变时，被调介质流过阀门的相对流量与阀门相对行程之间的关系称为调节阀的（理想流量特性）22、这是一条（气压）信号线图符号23、（精度等级）是衡量仪表质量优劣的最重要的指标24、A/D转换电路的分辨率是指可转成数字信号的模拟信号的（最小值）25、PKS系统可从同时处理（1000）个报警，(3000) 个可以组态的趋势画面26、管路的防冻，主要有（电伴热）和（蒸汽伴热）两种方法27、标准节流装置有（孔板）、（喷嘴）、（文丘里管）28、利用标准节流装置测量流量时的导压管的内径不小于6mm，一般为（10～12）mm，导压管的长度最长不超过50m，最短不少于（3m）。
29、零点迁移的实质就是测量范围的平移，某仪表测量范围0～200kPa；仪表量程A=200kPa；如测量范围变为（-300）～-100kPa，仪表量程不变，则迁移比(150%)30、调节阀常用填料有（四氟填料）和（石墨填料）31、组成E型热电偶的两种材料为（镍铬）和（康铜），当参考温度为0℃时，（ 6.319mv ）的热电势产生的温度是100℃32、 流量系数C的定义是：调节阀全开，阀前后为（100kPa），流体密度为（1g/cm3）时，每小时所通过的流体立方米数33、仪表引压管路的强度和严密性试验压力，液体试压应为设计压力的（1.25 ）倍，气体试压应为设计压力的（ 1.15 ）倍 34、浮力式液位计可分为（ 恒 ）浮力式液位计和变浮力式液位计两大类35、电磁流量计是基于（ 电磁感应 ）定律工作的 36、弹性式压力计是根据弹性元件的变形和（所受压力）成比例的原理来工作的37、用热偶测量温度时，其连接导线应该使用（补偿导线），补偿导线是热电偶的延长，但必须考虑热偶（冷端补偿）38、自动调节系统主要由（调节器）、调节阀、调节对象和（变送器）四大部分组成39、节流式测量装置有（ 孔板 ）、喷嘴和文丘里管三种标准形式，都是利用流体流经节流装置时、产生的压力差而实现流量测量，它与流速成平方关系。
40、用于测量流量的导压管线、阀门组回路中，当正压侧阀门或导压管泄漏时，仪表指示（ 偏低 ）41、执行器由（执行机构）和（阀体）两部分组成42、比例调节依据（偏差大小）来动作，在系统中起稳定（被调参数）的作用43、系统输出的被调量和输入端之间存在着反馈回路的系统为（ 闭环 ）系统44、Tricon系统提供（三重模件）冗余结构，三个完全相同的分电路各自独立地执行控制程序45、EPKS系统网络结构为（容错以太网）46、压力表的使用范围通常为全量程的（ 1/3 ）和（ 2/3 ）之间47、差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳48、比例调节依据（偏差大小）来动作，在系统中起稳定（被调参数 ）的作用49、压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出（报警和控制）信号50、有一压力表的型号为YZ-100，第一个字母Y表示（ 压力表），Z表示（ 真空表），数字表示（ 压力表外壳直径为100mm）51、差压式流量计包括（节流装置）、（导压管）、（变送器）三部分52、涡街流量变送器输出信号的（频率）与流量成正比。
53、节流式测量装置有（孔板）、喷嘴和文丘里管三种标准形式，都是利用流体流经节流装置时、产生的压力差而实现流量测量，它与流速成平方关系54、气动调节阀中阀门定位器包括（电气）阀门定位器和（气动）阀门定位器55、自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统56、反馈分为（正）反馈和（负）反馈在（-10V）左右57、喷嘴挡板机构的作用，是把微小的（位移）转换成相应的（压力） 信号58、调节阀经常在小开度下工作时，宜选用（等百分比）特性；二位调节应选用(快开)特性；当被调介质含有固体悬浮物是，宜选用(直线)特性；59．仪表运行特性通常分为（静态）和（动态）特性60.管路的防冻，主要有（电伴热）和（蒸汽伴热）两种方法61.科氏力质量流量计由（传感器）（变送器）和（显示器）三个部分组成62、如果被测介质为气体的管路怀疑管路有泄漏,我们最常用的试漏方法是（用肥皂水试漏）63.球阀按阀芯的结构形式可分为（O）型和（V）型两种64.三通阀按其作用形式分为（合流型）和（分流型）两种65.阀门定位器是基于（力平衡）原理工作的．66.温度越高，铂、镍、铜等材料的电阻值越（大） 67.温度仪表最高使用指示值一般为满量程的(90％)．68.热电偶的偶丝越细，则(反应越快)。
69.大气压的变化对调校（绝对压力）变送器有影响70. 热电阻由（热电阻体），（绝缘套管），（保护套管）以及（接线盒）部分组成72. 靶式流量计是依据（流体阻力式变换）原理测量的，其输出信号和靶上所受的力成（正比）关系，而与流体流量的（平方）成正比例关系73.被测介质具有腐蚀性时，必须在压力表前加装（隔离装置）74、被调介质流过阀门的相对流量（Q/QMAX）与阀门的相对行程（l/L）之间的关系称为调节阀的（流量特性）；阀前后差压保持不变时，上述关系称为（理想流量特性）；实际使用中，阀前后的压差总是变化的，此时上述关系称为（工作流量特性）；75、转子流量计属于（恒压降）流量计76、仪表的精度等级是根据（引用误差）划分的77.气动阀门定位器从功能上讲，一般由输入(比较)、（放大）、（反馈)等部分组成78、自控系统的回路有三类，既（检测回路）、（自动调节）、（报警联锁）回路79、自动控制系统中调节规律依据，比例调节是依据（偏差的大小）来动作的80、在继电器线圈通电后，其常开接点处于闭合状态，其常闭点处于（断开）状态81、绝对压力变送器测的是以（绝对压力）为起点的压力，而一般压力变送器测的是以（大气压力）为起点的压力，所以绝对压力变送器测压元件的另一侧必须抽成真空。
82、流量计正常使用时，应先开流量计入口阀停止运行时，应先关流量计（出口）阀83、调节蝶阀特别适用于（大口径）、（大流量）、（低压差）场合84、导线连接有（焊接）、（压接）、（绞接）、定型插件连接等连接方式85、DCS系统中，回路连接方式有（硬点连接）、（软点连接）86、取源阀门与工艺设备或管道的连接不宜采用（卡套式）接头87、电阻箱各盘均在零位时，其实际值不一定正好为零，这残存的阻值叫做电阻箱的（零值）电阻88、安全联锁系统（SIS）也称为(紧急停车系统) ESD， ( 安全停车系统) SSD ，( 安全仪表系统) SIS89、根据系统不响应安全联锁要求的概率即（失效率）PFD，将安全等级SIL划分为( 3 )级90、一般地讲，安全联锁系统有两种失效方式：安全失效和(危险失效)91、安全联锁系统包括（生产工艺）安全联锁和（ 机组）安全联锁系统92、安全联锁系统分为A级和B级安全联锁系统A级安全联锁系统用于（关键装置要害部位）和( 重点机组)93、 联锁线路通常由（输入）部分、（逻辑）部分和（输出）部分组成94、 DCS故障大致可分为（现场仪表设备故障），（系统故障），（硬件故障），（软件故障），（操作、使用不当引起故障）。
95、 S7-300/400PLC的常用模块（电源模块）、（CPU模块）、（接口模块）、（信号模块）、（功能模块）、（通讯模块）96、 自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成97、 自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统98、 在自动化领域中，把被调参数不随时间而变化的（平衡状态）称为系统的静态99、信号报警和联锁保护系统通常由（发信元件）（执行元件）（逻辑元件）三部分组成100、Tricon机架有（主机架）（扩展机）、（远程机架） 二、简答题1、烯烃公司所使用的气体检测器有哪几种类型？答：催化燃烧式；电化学式；红外原理式2、气体检测器常用的单位？答：Vol.% 体积百分比 PPM % LEL 最低爆炸下限3、工业气相色谱的仪的主要性能指标有哪些？答：1、测量对象2、测量范围3、重复性4、分析流路数5、分析组分数6、分析周期4、气化热值分析仪样品气压力低如何处理？ 答：(1)、检查管线是否堵塞，包括管线和过滤器2)、检查压力调节器是否损坏3)、检查样品压力是否正常5、补偿导线与热电偶配套使用时，应注意那些问题？ （1）补偿导线必须与热电偶配套，不同型号的热电偶应选用不同的补偿导线。
2）补偿导线与热电偶连接时应正极接正极，负极接负极3）补偿导线与热电偶连接的两个接点必须同温6、检测元件与变送器有何区别？ 答：检测元件直接响应被测变量之值，并将它转换成适于测量的形式变送器是借助检测元件接受被测变量，并将它转换成标准输出信号7、气开气关调节阀如何选择？ 答：主要是从生产安全角度和工艺要求考虑的，当信号压力中断时应避免损坏设备和伤害操作人员如阀门处于开的位置时危害性小，则应选气关式反之选用气开式8、挤压机系统在开车过程中，出现切粒单元进刀风压不稳定的情况，如何处理？答：信号电缆和动力电缆在同一个槽盒中，当切粒电机启动时会对信号有干扰，影响切粒刀的位置， 将控制电缆与信号电缆分开放置9、校验仪表时，校验点应选多少？ 答：应选量程的0％，25％，50％，75％以及100％ 10、操作仪表三阀组时应注意什么原则？ 答：操作仪表三阀组，需注意两个原则：1.不能让导压管内的凝结水或隔离液流失 2.不可使测量元件（膜盒或波纹管）受压或受热 11、发现IO卡件的通道损坏时应如何处理？答： ⑴ 查找空余的通道；⑵ 更改通道连接线；⑶ 更改组态到新的通道；⑷ 投用仪表12、风送系统在装置运行过程中模拟量信号输入卡件出现整块卡件丢失数据的现象，分析并说明处理方法？答：此模拟量输入信号硬件组态采取1-5V标准电压信号，现场来的信号是4-20MA的，采用端子上增加250欧姆的标准电阻将其转化为1-5V的电压信号。
增加一入两出安全栅，实现冗余控制13、故障处理完成后，将仪表投用，经工艺确认运行正常后方可销CPU中都有存储卡，如何更换存储卡？答：将CPU设置为STOP取下存储卡，取下存储卡时CPU会闪烁插入新存储卡,CPU会闪烁3秒复位CPU存储器14、办理一张动火作业票需要哪些程序？答：1）.找到动火地点的相关工艺安全员确认许可后办理动火票2）.工艺部分的相关内容填写完整后联系中化人员到动火地点进行动火分析，如合格就可联系厂安监处到动火处确认并签字；如分析不合格则不允许动火 3）.如现场需要用电，则持动火票到电气值班室办理临时用电票后，到现场接电15、调节阀的旁路阀的作用？ 答：旁路阀正常时关闭，当调节阀故障时，将调解法隔离，将工艺切换到旁路，利用旁路调节阀进行手动调节，确保证系统正常运行，待调节阀修理好时投入使用，切出旁路调节16、PKS300系统中PID调节器OP输入栏里显示INIT指示的原因有哪些？答：原因有以下四点：⑴ 回路开路 ⑵ 如果是串级回路的主调节器，它的副调节器 没投串级 ⑶ 通道没激活 ⑷ 卡件坏或通道坏17、怎样操作仪表三阀组？三阀组的启动程序应该是:a. 打开正压阀； b. 关闭平衡阀； c. 打开负压阀；停运的顺序与述相反， a. 关闭负压阀 b. 打开平衡阀； c. 关闭正压阀18、有一台调节阀（被调介质300℃，1.6MPa）上盖漏，现让你去处理，应当注意什么？答：1）应与工艺联系，办理检修工作票，将自动调节切换到旁路调节。
2）关闭上、下游阀，降温一段时间，然后慢慢打开排污阀，排放介质，判断上、下游阀是否关严3）阀内存液基本放净后，拆开上盖，换垫，注意垫片材质4）处理完毕，投自动时必须先检查排污阀是否关闭19、调节阀维修中应重点检查哪几个部位？ 答：应重点检查以下三个部位：1）阀体内壁检查其耐压腐情 2）阀座因介质渗入，固定阀座用的螺纹内表面易受腐蚀而使阀座松动，检查时应予注意对高压场合，还应检查阀座密封面是否被冲坏 3）阀芯要认真检查阀芯各积分是否被腐蚀、磨损，特别是在高压差情况下阀芯磨损更为严重，应予注意另外还应检查阀杆是否也有类似现象，或与阀芯连接松动等 20、怎样判断现场运行的差压变送器工作是否正常？ 答：（1）零点检查：关闭正负压截止阀，打开平衡阀，打开腔体丝堵进行排空，仪表示值应为4mA； （2）变化趋势检查：打开变送器负压室排空，输出最大20mA以上，打开正压室排空，变送器输出最小4mA以下； （3）若被排除介质少，说明有堵现象，要疏通二、简答21、安全联锁系统与过程控制系统之间的联系包括哪几方面？ 答案：安全联锁系统与过程控制系统之间的联系一般包括传感器、逻辑单元、最终执行元件及二者之间的通讯等四个方面。
22、安全联锁系统可分为几级？各等级的安全功能有何不同？ 答案：安全联锁系统可按照对其的安全性能要求分为1、2、3级安全等级愈高，意味着安全联锁系统的安全功能愈强23、PKS 300中每个点可组态几个报警信息，都包括哪些？ 答案：每个点可组态8个报警信息，支持的报警有：PV高报、PV低报、PV高高报、PV低低报、偏差高报、偏差低报、控制故障、控制超时24、烯烃公司规定的对重新投运的联锁，其解除联锁票的存放要求是什么？ 答案：被解除联锁在重新投用后，将该联锁解除时办理的解除工作票与联锁投用工作票一起收回，分别由生产车间和仪表车间存档25、热电阻由几部分组成?引线为什么采用三线制?答：由热电阻体、绝缘套管、保护套管及接线盒组成采用三线制的目的是减少引线电阻变化引起的附加误差26、Tricon机架有几种，与主机架最远距离？Tricon系统有三种型式的机架：• A主机架• B扩展机(与主机架的距离最远30M）• C和远程机架（与主机架的距离最远12KM）27、仪表自动化系统分为哪几类？答：分为四类：自动检测系统；自动信号系统；自动联锁系统；自动调节系统8、仪表的管路可分为哪几类？答：1）测量管路；2）取样管路；3）信号管路；4）气源管路；5）伴热管路；6）排污管路；7）冷却管路。
29、 烯烃全厂SIS系统由那几套独立系统联网组成？分别设在哪？答：有9套，分别设在气化、合成净化、甲醇合成、甲醇合成丙烯、聚丙烯、空分、公用工程30、请说明SIS程序中下列首字母的含义u、m、d、s答：u：硬线连接的输入输出信号；m：SIS内部信号；d：可通讯去DCS的信号；s：去SOE的信号；31、突发事件的处理原则？ 答：1)、快速反应2)、先期处置3)、统一指挥4)、协同配合32、为什么要制定紧急事故预案？紧急事故预案如何管理？ 答：1)、备急时之所需，事发不慌，应对恰当，简少损失2)、紧急事故预案实施动态管理，并根据事故的变化进行持续改进和完善 3)紧急事故预案还应全员参与，时常演练并总结33、烯烃公司应急预案指导原则？ 答：1、先救人后救物2、重大险情先报警后抢险3、可燃气体泄漏先隔离、控制各种火源、警戒、防爆后驱散气体4、窒息中毒先自身防护后抢险5、物料倒空先倒液后泄压6、化学品灼伤先清水冲洗患处7、骨折及烧伤先保护创面34、应急事故处理的原则是什么？ 答：1）、一旦发生灾害性的应急事故，要本着“先救人、后救物”的原则，把人员的安全放在第一位，在首先保证人员安全的前提下抢救财物。
2）、抢救受伤人员时要本着“先救命、后治伤”的原则，把受伤者的生命放在第一位35、危险化学品的事故抢救原则是什么？ 答：1）统一指挥，防止中毒、窒息和灼伤，先救人，后救灾；2）火灾扑救时，要根据危险物品种类、性质及现场情况，正确选用灭火剂；3）液体、气体火灾，要尽快切断物料来源，然后集中力量一次灭火成功； 4)要正确选用防护器具和用品，及时切断物料来源，清除现场残留物36、应急救援工作原则 答：1）以人为本，安全第一2） 统一领导，分级管理3）自救为主、外部为辅4）依靠科学、依法规范5） 预防为主，平战结合37、有毒物质一氧化碳、甲醇、硫化氢等短时间内接触的最高允许浓度是多少？答：一氧化碳短时间接触最高允许浓度：30mg/m3 ;甲醇短时间接触最高允许浓度：50mg/m3;硫化氢短时间接触最高允许浓度：10mg/m338、如何隔离危险区？答：事故现场可根据距离火灾、爆炸现场的远近设立危险隔离区，可设立隔离带或警戒线作为隔离标识事故现场周边区域的道路采取隔离措施，并对道路交通采用人工疏导办法，以确保其安全可靠39、应急响应保障是什么？答：1）通信与信息保障 ；2）应急支援与装备保障3）救援装备保障。
4）应急队伍保障5）交通运输保障6）医疗卫生保障7）治安保障8）物资保障40、危险点包括哪几个方面？（1）有可能造成危害的作业环境2）有可能造成危害的机器设备等物体3）作业人员在作业中违反安全工作规程，随心所欲地操作41、热电偶冷端补偿一般采用哪几种方法？答：1、冰点法 2、计算法 3、平衡电桥法 4、机械零点调整法42、常用的K型热电偶的名称是什么？由什么材料构成？测量范围是多少？答：K型热偶的名称是镍铬—镍硅；电极材料：镍铬、镍硅；测量范围是：-200～1200℃43、顺控程序（SCM）在重新下装时要注意哪些内容？答：顺控程序（SCM）在重新下装前要手动将其状态置为Inactive；在下装完成后再将其状态置为Active44、阀位开关用在什么场合？答：阀位开关多用在下述场合：a安全连锁系统的紧急切断阀；b顺控系统的开关阀；c与开、停车操作有关的调节阀45、Tricon机架有几种，与主机架最远距离？Tricon系统有三种型式的机架：A主机架B扩展机(与主机架的距离最远30M）C和远程机架（与主机架的距离最远12KM）46、联锁保护系统管理的任务？答：联锁保护系统管理的任务是通过加强专业技术管理，保持联锁保护系统设备的完好状况，保证安全生产，减少非计划停工，避免重大设备及人身伤亡事故的发生。
47、PKS系统的C300控制器系统支持的IO点数：答;每套C300最多支持64个IOUnits，C系列卡件可作为1个IOUnits计算；A系列卡件也可1个IOUnits计算；49、检测元件与变送器有何区别？ 答：检测元件直接响应被测变量之值，并将它转换成适于测量的形式变送器是借助检测元件接受被测变量，并将它转换成标准输出信号50、气开气关调节阀如何选择？ 答：主要是从生产安全角度和工艺要求考虑的，当信号压力中断时应避免损坏设备和伤害操作人员如阀门处于开的位置时危害性小，则应选气关式反之选用气开式三、问答题1、现有一台运行的差压变送器要求停运、交出检修，请问怎么操作，需办理哪些工作票？答：1）.与工艺确认并了解变送器所测介质2）.能够交出后可办理仪表检修作业票，各相关人员签字后方可佩带相关劳动保护用品到现场进行检修3）.联系一名工艺人员到现场配合并对检修作业进行监护4）.故障处理完成后，将仪表投用，经工艺确认运行正常后方可销2、对运行中的联锁保护系统进行维修时，应注意哪些问题？答：必须做到以下几点： （1）检查、维修联锁系统的元件和主机时，应有两人参加； （2）维修前必须征得该岗位操作人员的同意，并填写维修联系单，履行会签手续； （3）必须在切断（解除）联锁后再进行维修； （4）维修后应及时通知操作人员，经操作人员在场核实和复原后方可结束工作。
3、有一台调节阀（被调介质300℃，1.6MPa）上盖漏，现让你去处理，应当注意什么？答：1）应与工艺联系，办理检修工作票，将自动调节切换到旁路调节2）关闭上、下游阀，降温一段时间，然后慢慢打开排污阀，排放介质，判断上、下游阀是否关严3）阀内存液基本放净后，拆开上盖，换垫，注意垫片材质4）处理完毕，投自动时必须先检查排污阀是否关闭4、一台1151绝对压力变送器，量程范围为O～80kPa(绝压)，校验时采用刻度范围为100～OkPa的标准真空压力计，若当地大气压力为98kPa，则当变送器输出为12mA时，真空压力计指示的读数为多少? 答：设变送器输入压力为P绝时，输出电流为12mA，则P绝／(80-0)×16十4＝12，P绝＝40kPa根据P真空＝P大气-P绝＝98-40＝58kPa 所以真空压力计的读数为58kPa，变送器的输出为12mA5、PKS联锁有几种模式？并说明其对应状态答：有三类: 允许模式、强制模式、安全模式允许: 当联锁发生时系统不允许输出该联锁对应的状态的变量；强制：当联锁发生时，系统强制输出该联锁所对应的状态；安全：当联锁发生时，系统强制输出安全命令6、在爆炸危险场所进行仪表维修时，应注意哪些问题？ 答：(1) 应经常进行检查维护，检查时，应察看仪表外观、环境（温度、湿度、粉尘、腐蚀）、温升、振动、安装是否牢固等情况。
(2) 对隔爆型仪表，在通电进行维修切不可打开接线盒和观察窗，需开盖维修时必须先切断电源，决不允许带电开盖维修 (3)维修时决不允许产生冲击火花，所使用的测试仪表应为经过鉴定的隔爆型或本安型仪表，以避免测试仪表引起诱发性火花或把过高的电压引向不适当的地方7、对运行中的联锁保护系统进行维修时，应注意哪些问题？答：必须做到以下几点：1.检查、维修联锁系统的元件和主机时，应有两人参加；2.维修前必须征得该岗位操作人员的同意，并填写维修联系单，履行会签手续；3.必须在切断（解除）联锁后再进行维修；4．维修后应及时通知操作人员，经操作人员在场核实和复原后方可结束工作8、SIS 系统供电有哪几种类型？答：系统供电有两路220VAC UPS 供电，其中一路供电中断，不影响系统正常运行另外，还将有一路220VAC 市电，用于机柜内照明、风扇及插座供电；SIS 系统提供专门的24VDC 冗余电源，用于柜内其它设备及现场仪表回路供电机柜内的照明、风扇及维修插座采用市电9、现有一台运行的差压变送器要求停运、交出检修，请问怎么操作，需办理哪些工作票？答：1）.与工艺确认并了解变送器所测介质2）.能够交出后可办理仪表检修作业票，各相关人员签字后方可佩带相关劳动保护用品到现场进行检修。
3）.联系一名工艺人员到现场配合并对检修作业进行监护 10、简述仪表检修工作流程1.与工艺确认并了解维修仪表所测介质2.确认后可办理仪表检修作业票，各相关人员签字后方可佩带相关劳动保护用品到现场进行检修3.联系工艺人员到现场配合并对检修作业进行监护4.故障处理完成后，将仪表投用，经工艺确认运行正常后方可销5.工完料净场地清 11、热电偶在测量温度时为什么需要进行温度补偿？答：热电偶热电势的大小与其两端的温度有关，其温度—热电势关系曲线是在冷端温度为0℃时分度的在实际应用中，由于热电偶冷端暴露在空间受到周围环境温度的影响，所以测温中的冷端温度不可能保持在0℃不变，也不可能固定在某个温度不变，而热电偶电势既决定于热端温度，也决定于冷端温度所以如果冷端温度自由变化，必然会引起测量误差为了消除这种误差，必须进行冷端温度补偿12、为什么联锁系统用的电磁阀往往在常通电状态下工作？答：1．长期通电，由于电磁振动，可防止生锈或异物侵入，造成卡住，导致动作失灵2．平时处于断电状态，难以知道电磁阀工作是否正常3．当发生停电事故时，电磁阀仍能可靠动作13、补偿导线与热电偶配套使用时，应注意那些问题？ 答：（1）补偿导线必须与热电偶配套，不同型号的热电偶应选用不同的补偿导线。
2）补偿导线与热电偶连接时应正极接正极，负极接负极3）补偿导线与热电偶连接的两个接点必须同温14、气动薄膜执行机构有何特点？有哪两种形式？答：气动薄膜执行机构机构简单，动作可靠，维护方便，价格低廉，是一种应用最广泛的执行机构它分为正、反作用两种形式正作用——当信号压力增加时，推杆向下动作；反作用——当信号压力增加时，推杆向上动作15、列出下图所示的梯形图的逻辑式，并化简梯形图cbdeceLeeea答：L=e(bde+c)+e(a+e)+ce=ebde+ec+ea+ee+ce=ec+ea+ce=ea+c(e+e)=ea+c aecL16、1151GP压力变送器的测量范围原为0～100KPa，现零位迁移100%则问1）仪表的测量范围变为多少？2）仪表的量程是多少？3）输入多少压力时，仪表的输出为4、12、20mA？解：仪表的原测量范围为0～100KPa，现零位正迁了100%，所以： 1）．测量范围成了100～200KPa 2）．仪表的量程是200-100=100KPa 3）．输入为100KPa时，仪表的输出为4mA 输入为150KPa时，仪表的输出为12mA。
输入为200KPa时，仪表的输出为20mA17、如何检查氧气压力表内有无油脂？答：在进行氧气压力表示值检定时，应先检查表内有无油脂方法是，先将纯净的温水注入弹簧管内，经过摇荡，再将水倒入盛有清水的器皿内，如水面上没有彩色的油影，即可认为没有油脂18、烯烃公司采用的主要工艺技术有哪五个？答：主要工艺技术1）、德国西门子干煤粉气化工艺，2）、鲁奇低温甲醇洗工艺、3）、甲醇合成工艺、4）、MTP工艺，5）、ABB气相聚丙烯工艺19、PKS联锁有几种模式？并说明其对应状态答：有三类: 允许模式、强制模式、安全模式允许: 当联锁发生时系统不允许输出该联锁对应的状态的变量；强制：当联锁发生时，系统强制输出该联锁所对应的状态；安全：当联锁发生时，系统强制输出安全命令20、下图为加热炉温度调节系统，根据工艺要求，出现故障时炉子应当熄火试说明调节阀的气开、气关形式，并简述调节系统的动作过程？答：故障情况下，气源压力为零，应切断燃料，以确保炉子熄火故要求调节阀为气开式，气源中断时关闭当炉温增高时，要求燃料量减少，即减少调节阀开度由于是气开阀，所以要求调节器 输出减少，应选用反作用调节器调节系统的动作过程为：进料减少，温度上升，调节器输出下降，调节阀关小，燃料量减少，炉温下降；反之，由于各种原因引起炉温下降，调节器输出增大，调节阀开大，燃料量增加，炉温升高。
21、写出信号报警和联锁系统产生误动作的原因 答： ①电源失电或电压波动范围超过规定值； ②一次发信元件故障 ③逻辑元件损坏或继电器故障 ④执行器故障 ⑤连接导线短路或断路22、状态监测仪表安装注意事项是什么？答：（1）轴监视仪表探头安装应在压缩机安装完毕，机轴置于工作位置时进行，探头与轴的间隙应处于探头特性曲线的中点，可通过监测仪调整，在监测仪表指示为零时固定探头2）探头安装时不得碰断探头上专用电缆3）探头与前置放大器间的连接应用专用同轴电缆，该同轴电缆的阻抗应与前置放大器、探头相匹配23、现场报警、联锁开关的常见故障有哪些？如何处理？（至少列举3条） 答： 1）设定值漂移，出现误报处理：停表校准 2）开关内部潮湿、腐蚀或进水造成误报处理：停表，清洁，校准 3）开关该报警不报，不该报警误报处理：检查开关膜盒是否已损坏 4）微动开关故障造成误报警处理：更换微动开关 5）开关稳定性不好，出现误报处理：检查各部件有无松动或更换开关，或减少振源对开关的影响 6）开关导压管泄漏或堵塞造成开关误报处理：处理漏点或疏通导压管 24、一套SIS系统最多可连接是多少个输入点？答：最大点数为：2048个数字输入点，1024个数字输出点，1024个模拟输入点，25、气化装置开车前，氧系统应该如何确认？答：(1)用试漏瓶对氧气管线氧阀和氧表法兰连接处，阀杆，阀座密封面以及气路进行试漏。
如有漏点立即消漏2)氧表和氧阀的外观检查，仪表的气源卡套，接头，阀门无脱落现象，接线无松动定位器以及反馈杆都连接牢固3)打开检查氧表根部阀门，投用氧表三取二的表，三块表示值都一样，没有偏差26、对运行中的联锁保护系统进行维修时，应注意哪些问题？答：必须做到以下几点： （1）检查、维修联锁系统的元件和主机时，应有两人参加； （2）维修前必须征得该岗位操作人员的同意，并填写维修联系单，履行会签手续； （3）必须在切断（解除）联锁后再进行维修； （4）维修后应及时通知操作人员，经操作人员在场核实和复原后方可结束工作27、 PLC的CPU启动方式和方法？答：PLC的CPU启动方式有暖启动、热启动和冷启动暖启动——将模式选择开关扳到STOP位置，“STOP”LED灯亮，然后扳到RUN或RUN—P位置即可热启动——热启动只有S7—400有，CPU在运行状态下，若果电源突然掉电然后又重新上电，CPU自动完成热启动冷启动——将模式选择开关扳到STOP位置，“STOP”LED灯亮，再扳到MRES位置，最后扳到RUN或RUN—P位置即可28、有源和无源信号区别？答：有源，无源：是对AI来说的：如果现场仪表需要DCS卡件向它提供24V电源，那么此仪表对DCS来说是无源信号，反之，如果现场仪表其他地方已经向它提供了24V电源，不需要DCS卡件提供，此现场仪表就称为有源信号。
29、电源系统是DCS可靠运行的重要保障，它为控制器和I/O卡件供电，一般带有冗余，出现故障后如何处理？答：A.准备好备用电源；B.如能断电处理，可关闭电源开关，如不能断电处理，必须要注意防止短路，同时要注意直流电正负对应，交流电要同相，否则就可能烧掉电源，造成设备损坏；C.投用电源，用万用表检查电源的输出是否正常30、如果操作站电脑或服务器死机时有处理方法是什么？A.复位或停电B.在其他操作站查看实时记录或维护记录及LED和故障代码，找出故障原因并进行相应的处理C.检查CPU和内存是否超负荷，可清理磁盘和关闭无用程序消除故障D.检查电脑是否中病毒，用正版杀毒软件查杀病毒E.室内温度和主机箱内温度是否过高，改善通风通道，操作空调降低室内温度31、一台1151绝对压力变送器，量程范围为O～80kPa(绝压)，校验时采用刻度范围为100～OkPa的标准真空压力计，若当地大气压力为98kPa，则当变送器输出为12mA时，真空压力计指示的读数为多少?（10分）答：设变送器输入压力为P绝时，输出电流为12mA，则P绝／(80-0)×16十4＝12，P绝＝40kPa根据P真空＝P大气-P绝＝98-40＝58kPa 所以真空压力计的读数为58kPa，变送器的输出为12mA。
32、仪表三阀组的启停步骤是什么？答：三阀组的启动程序应该是a. 打开正压阀； b. 关闭平衡阀； c. 打开负压阀； 停运的顺序与述相反，即：a. 关闭负压阀 b. 打开平衡阀 c. 关闭正压阀 33、电气阀门定位器没有输出是什么原因引起的 答： 1检查气源是否畅通，压力是否恒定 2放大器是否堵塞 3恒节流孔是否堵塞 34、现场热电偶的常见故障有哪些？如何处理？答： 1）热电偶指示最大开路或最小开路处理：检查热电偶是否已断2）热电偶指示偏高或偏低处理： ①检查热电偶端子有无松动，并加以紧固. ②检查热电偶端子是否被腐蚀，清洁处理或更换端子 ③热电偶选用的长度不够，测不到实际温度，更换热电偶. ④热电偶被烧坏，测温点往外移，更换热电偶 ⑤热电偶的套管内进水，清除积水3）热电偶指示IOP，不正常处理：检查热电偶的正、负极性是否接反35、怎样判断现场运行的差压变送器工作是否正常？ 答：（1）零点检查：关闭正负压截止阀，打开平衡阀，仪表示值应为4mA；（2）变化趋势检查：打开负压排空变送器，输出最大20mA以上，打开正压排空，变送器输出最小4mA以下；（3）若被排除介质少，说明有堵现象，要疏通。
36、一台正在运行的气闭单座阀老是关不死,一般由哪些原因造成?(1)阀芯、阀座磨损严重；(2)阀芯、阀座间有异物卡住；(3)调节器膜头漏气；(4)零点弹簧预紧力过大；(5)阀杆太短；(6)调节阀前后压差过大；(7)带阀门定位器时，须检查定位器输出是否达到最大值；37、在有毒介质设备上如何进行仪表检修？ 答：在有毒介质设备上进行仪表检修之前，先要了解有毒介质的化学成分和操作条件，准备好个人防护用品还要由工艺负责人签发仪表检修作业证，派人监护，确认泄压以后才能检修拆卸一次仪表时操作人员不能正对仪表接口，要站在上风侧一次仪表拆下之后要在设备管口上加堵头或盲板拆下仪表插入部件应在室外清洁干净后才能拿回室内维修 38、在爆炸危险场所进行仪表维修时，应注意哪些问题？ 答：(1) 应经常进行检查维护，检查时，应察看仪表外观、环境（温度、湿度、粉尘、腐蚀）、温升、振动、安装是否牢固等情况 (2) 对隔爆型仪表，在通电进行维修切不可打开接线盒和观察窗，需开盖维修时必须先切断电源，决不允许带电开盖维修 (3)维修时决不允许产生冲击火花，所使用的测试仪表应为经过鉴定的隔爆型或本安型仪表，以避免测试仪表引起诱发性火花或把过高的电压引向不适当的地方。
4分）39、现场变送器如何进行零点迁移？ 答： 变送器零点迁移步骤如下： （1）在迁移前先将量程调至所需值；（2）按测量的下限值进行零点迁移，输入下限对应压力，用零位调整电位器调节，使输出为4mA；（3）复查满量程，必要时进行细调；（4）若迁移量较大，则先需将变送器的迁移开关（接插件）切换至正迁移或负迁移的位置（由迁移方向确定），然后加入测量下限压力，用零点调整电位器把输出调至4mA； （5）重复第（3）步骤40、用孔板测量流量，孔板装在调节阀前为什么是合理的？答：用节流装置测量流量的理论推导中，理论上有两个假设，即流体流动是连续的，并且流体流动过程中遵守能量守恒定律，这就告诉我们，孔板不能安装在气液两相并存的地方，以免增大测量误差有的液体（如液化烃）经调节阀降压后，有时会有部分气化，形成两相共存，因此流量孔板应尽量安装在调节阀前，这种安装方式是合理的41、简述“六不动火”原则答:没有批准的动火证，任何请况下严格禁止动火不与生产系统隔绝，严格禁止动火不进行清洗、置换合格，严格禁止动火不把周围易燃物清除，严格禁止动火不按时做动火分析，严格禁止动火没有防护措施，无人监护，严格禁止动火42、安全教育“一警示、再教育、三反思”一警示，即全员进行安全警示教育再教育，即对违章和事故人员进行再警示、再培训；三反思，即对所有警示人员进行反思、谈感想。
43、设备检修的安全措施有哪些？答：出入口加盲板；设备置换；做动火分析；专人监护；安装安全照明灯；佩戴防护用具；办理有关票证44、企业安全生产教育的种类有哪些？答：企业安全生产教育包括：三级安全教育、特种作业教育、岗位人员调换工种教育、现场安全教育、工伤人员复工教育、日常教育、安全考试以及事故案例教育45、案例：X年X月X日早晨10:40左右，仪表气化班员工甲带领两名保运人员在处理2#炉252LT5204伴热时，发现其正压测法兰泄漏，当时闻到有异常气味（泄漏气体为CO，浓度为600-1000ppm），且泄漏点距离安全平面有3米高，此时应怎样正确的处理此突发事故？答：(1) 立即停至工作，带领人员撤至安全地带；（2.5分）(2)向班长和车间主管领导通报现场情况，并在现场监护；（2.5分）(3)联系值班人员准备好四合一气体检测仪和正压式空气呼吸器；（2.5分）(4) 通知车间安全员到现场监护；（2.5分）(5) 联系值班人员办理好检修作业票和高空作业票；（2.5分）(6)要求其他当班人员携带好相关作业票、安全带和以上安全器具赶到现场2.5分）(7) 用四合一气体监测仪检测漏点周围的气体含量，并佩戴好安全带和正压式空气呼吸器将该仪表根部阀关闭；（2.5分）（8）用四合一气体检测仪检测该仪表周围气体含量，待有毒气体浓度降至0后，维修人员佩戴好安全带消漏。
2.5分）46、案例：某化工厂位于某市北郊，西距厂生活区约500m，厂区东面为山坡地，北邻一村，西邻排洪沟，南面为农田其主要产品为羧基丁苯胶乳生产工艺流程为：从原料罐区来的丁二烯、苯乙烯、丙烯腈分别通过管道进入聚合釜，生产原料及添加剂在皂液槽内配置好后加入聚合釜；投料结束后，将胶乳从聚合釜转移到后反应釜：反应结束后，胶乳进入气提塔，然后再进入改性槽，经调和后崩泵打入成品储罐生产过程中存在多种有毒、易燃易爆物质为避免重大事故发生，该厂决定编制应急救援预案厂长将该任务指派给安全科，安全科成立了以科长为组长，科员甲、乙、丙、丁为成员的五人厂应急救援预案编制小组编制小组找来了一个相同类型企业C的应急救援预案，编制人员将企业C应急救援预案中的企业名称、企业介绍、科室名称、人员名称及有关联系方式全部按本厂的实际情况进行了更换，按期向厂长提交了应急救援预案初稿此后，编制小组根据厂长的审阅意见，修改完善后形成了应急救援预案的最终版本，经厂长批准签字后下发至全厂有关部门 根据以上场景，回答下列问题1．指出该厂应急救援预案编制中存在的不足 2．该厂可采用哪些方法进行应急救援预案的演练? 3．该厂应针对哪些重大事故风险编制应急救援预案?答：1．(5分) (1)预案编制小组组成不合理； (2)预案未作危险分析； (3)预案未评审； (4)预案未组织宣传(教育、培训)； (5)未作应急能力评估(应急分析)。
2．(3分) (1)桌面演练； (2)功能演练； (3)综合演练 3．(7分) (1)火灾； (2)爆炸； (3)中毒； (4)环境污染； (5)泄漏； (6)洪水； (7)滑坡 47、某天下午，MTP工艺压缩内操人员反映脱乙烷压缩机轴瓦温度605TE5111A指示为零，不准确，要求检查当时正处在交接班时间，交接班结束后，大概时间为16时20分，仪表值班人员甲在脱乙烷塔压缩机工程师站上确认，发现压缩机非驱动端止推轴瓦温度605TE5111A指示为零，而对应冗余的轴瓦温度605TE5111B指示为80℃在确认5111A确实存在问题后，甲与另一值班人员乙一起用笔记本电脑连接BENTLY温度机架确认5111A的值为invalid,由此便排除了通讯故障及软件原因16时50分，在办理了检修作业票之后，甲与乙带上操作工具及通讯工具、接线表后前往脱乙烷塔压缩机厂房检查在找到此温度对应的接线箱，打开的一瞬间，就地指示盘上压缩机运行信号绿灯灭，停止信号红灯亮，压缩机跳车跳车后，检查接线箱内的接线，发现605TE5111B接线松动，而605TE5111A的电阻值为AB-五百多欧姆，Ab-134欧姆,Bb-三百多欧姆，而5111A的接线均完好，由此判断瓦温线在轴承箱内部被磨损。
BENTLY跳车逻辑为2oo2，即两个温度都高高时跳车（HH=115℃），或一支探头故障而另一支高高时跳车此次跳车原因为后者，即在打开接线箱的瞬间碰触到了605TE5111B，而此温度接线松动，在接线断开又重新接通后会有瞬间的大电阻，而产生瞬时高温后经查工程师站操作画面发现为605TE5111B-HH跳车请分析跳车的原因，并提出整改措施答：事故原因：（一）接线箱内接线端子松动，电阻值偏大，致使指示偏高联锁动作是这次跳车的主要原因二）检修人员对处理接线端子松动，未进行联锁确认并解除联锁是导致这次跳车的次要原因整改措施(1)、现场处理问题时必须先确认是否带联锁，若有则先解除后再处理2)、仪表车间加大对设备检查力度，要求做到按时巡检, 发现问题及时上报处理48、某天凌晨，因2#气化炉煤粉管线气密和煤粉标定需要，气化车间工艺操作人员办理了联锁工作票，要求对2#气化炉煤粉管线3个三通阀222XV1145/1245/1345进行强制关闭操作，对煤粉管线进行卸压，当时当班人员为仪表车间技术员甲和气化班技术员乙气化班技术员乙操作时，错误进入了1#气化炉的SIS程序，强制关闭了1#炉的三通阀221XV1145，触发了气化炉MB_OFF联锁，导致1#气化炉主烧嘴跳车。
请分析事故原因并提出整改措施答：事故原因：（一）直接原因：仪表车间气化班技术员乙在操作时，没有认真核对和确认仪表位号，误操作导致跳车二）间接原因：（1）在操作过程中，仪表车间技术员甲监护不到位，没有起到监护作用2）仪表车间联锁操作监护制度执行不严格，未执行联锁作业“手指口述”规定整改措施（一）仪表车间将本次事故通报全车间各班组，并组织车间全体员工进行学习，牢固树立“重视一伸手、严防误操作”的工作理念二）仪表车间修订联锁操作和监护的管理制度，严格执行“手指口述”，杜绝误操作49、2012年某天，气化4#炉检修完毕后正常投煤，期间因检修224PV1064关闭锁斗料位开关放射源下午六点三十五分，主烧嘴跳车跳车发生后仪表人员及时查看了SOE记录，记录显示18:35:49给料器低低低料位开关224LS0837低低低联锁触发，延时10秒后于18:35:59主烧嘴跳车经放射源维护人员对锁斗料位开关进行检查，发现4#炉锁斗料位开关的放射源处于关闭状态，DCS系统得到的信号为假信号使得4#炉锁斗循环顺控无法执行，给料器无法补煤，最终导致给料器料位低低低联锁跳车请分析事故原因并提出整改措施答：（一）事故的直接原因：在4#炉停车检修期间因拆检224PV1064需要关闭锁斗料位开关放射源，在检修结束后未及时打开。
二）事故发生的间接原因：⑴ 4#炉的分管技术员、组长在开车条件确认时没有发现锁斗料位未打开⑵ 仪表气化投料开车确认单不全面，没有包括放射源检查内容整改措施1、仪表车间加强仪表开车确认工作，对开车确认责任要落实到人，并更新开车确认单有关放射源的内容，杜绝类似事故再次发生2、加强放射源的管理，制作放射源开关台账放在岗位以便查询确认50、X年X月X日，仪表车间机组技术员带领仪表工XXX，在办理了相关票证后开始在MTP现场对烃压缩机控制系统联锁、仪表设备进行开车前确认检查，下午17时30分左右，检查完蒸汽调节门后，技术员在现场用对讲机呼叫仪表工XXX，让其在机柜间将烃压缩机的紧急停车按钮按下，随后技术员离开压缩机厂房返回控制室，在此途中仪表工XXX用对讲机答复，她已将紧急停车按钮按下，17时50分左右，技术员到达机柜间，在工程师站画面上发现烃压缩机蒸汽速关阀并未关闭，随即询问仪表工XXX，仪表工XXX此时才发现自己已误将丙烯压缩机紧急停车按钮按下，技术员随即打开丙烯压缩机操作画面，此时发现丙烯压缩机已跳车，经查，17时45分，由于触发紧急停车按钮，丙烯压缩机停车请分析事故原因并提出整改措施答：事故的直接原因：MTP装置仪表工XXX应技术员要求，在进行联锁测试时，没有仔细确认误将丙烯压缩机紧急停车按钮按下，致使机组跳车联锁触发，造成丙烯压缩机跳车。
事故发生的间接原因：1）、仪表车间对紧急按钮等标识整改不彻底，管理不到位是发生此次事故的原因2）、操作没有监护人整改措施1）、仪表车间将本次事故通报各班组，并组织车间各班组进行学习，举一反三，吸取教训2）、严格操作监护管理，认真执行监护确认制度3）、对各班组存在的紧急按钮等标识进行整改。
