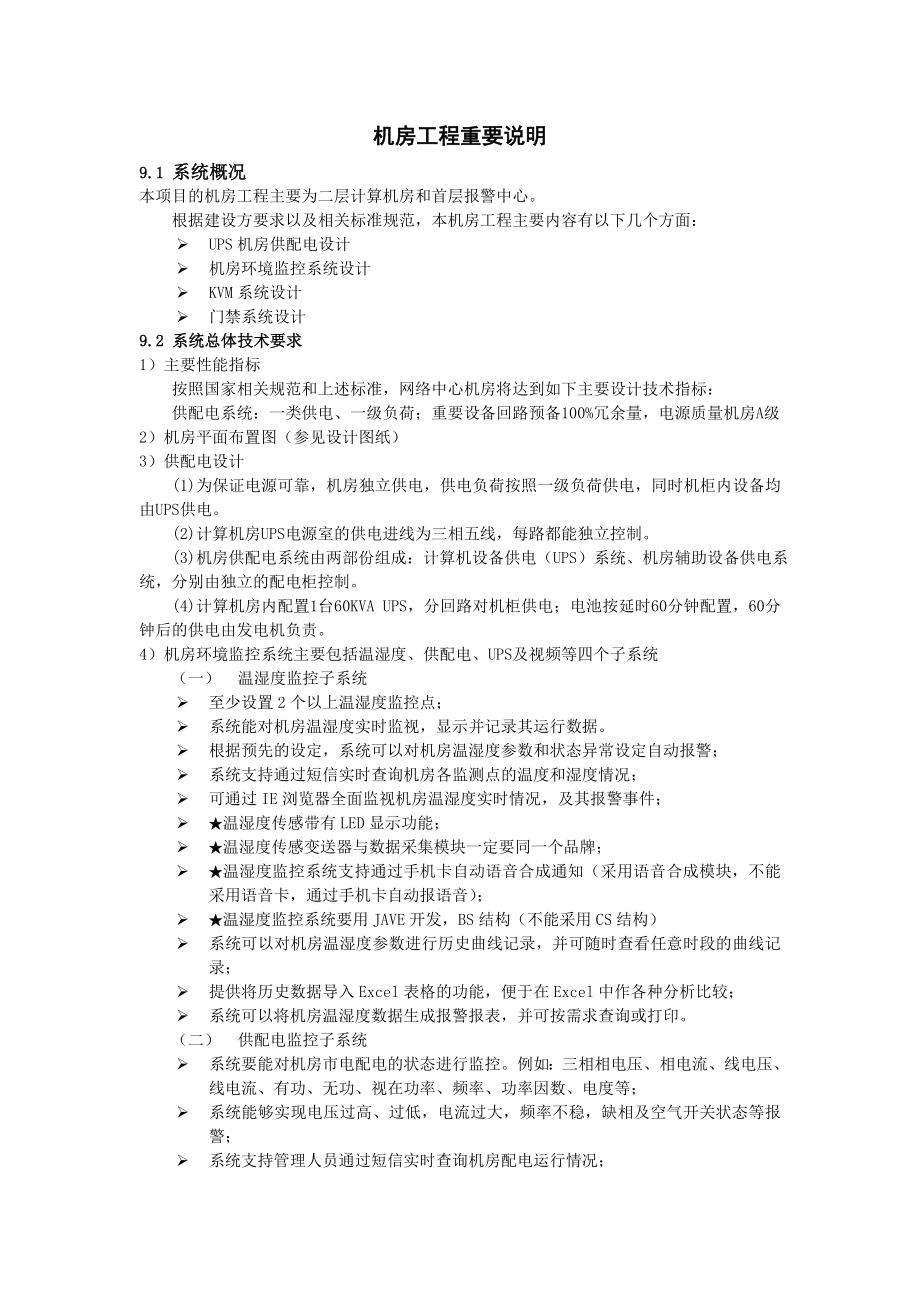

机房工程重要说明9.1 系统概况本项目的机房工程主要为二层计算机房和首层报警中心 根据建设方要求以及相关标准规范，本机房工程主要内容有以下几个方面：Ø UPS机房供配电设计Ø 机房环境监控系统设计Ø KVM系统设计Ø 门禁系统设计9.2 系统总体技术要求1）主要性能指标 按照国家相关规范和上述标准，网络中心机房将达到如下主要设计技术指标： 供配电系统：一类供电、一级负荷；重要设备回路预备100%冗余量，电源质量机房A级 2）机房平面布置图（参见设计图纸）3）供配电设计 (1)为保证电源可靠，机房独立供电，供电负荷按照一级负荷供电，同时机柜内设备均由UPS供电 (2)计算机房UPS电源室的供电进线为三相五线，每路都能独立控制 (3)机房供配电系统由两部份组成：计算机设备供电（UPS）系统、机房辅助设备供电系统，分别由独立的配电柜控制 (4)计算机房内配置1台60KVA UPS，分回路对机柜供电；电池按延时60分钟配置，60分钟后的供电由发电机负责4）机房环境监控系统主要包括温湿度、供配电、UPS及视频等四个子系统（一） 温湿度监控子系统Ø 至少设置2个以上温湿度监控点；Ø 系统能对机房温湿度实时监视，显示并记录其运行数据。
Ø 根据预先的设定，系统可以对机房温湿度参数和状态异常设定自动报警；Ø 系统支持通过短信实时查询机房各监测点的温度和湿度情况；Ø 可通过IE浏览器全面监视机房温湿度实时情况，及其报警事件；Ø ★温湿度传感带有LED显示功能；Ø ★温湿度传感变送器与数据采集模块一定要同一个品牌；Ø ★温湿度监控系统支持通过卡自动语音合成通知（采用语音合成模块，不能采用语音卡，通过卡自动报语音）；Ø ★温湿度监控系统要用JAVE开发，BS结构（不能采用CS结构）Ø 系统可以对机房温湿度参数进行历史曲线记录，并可随时查看任意时段的曲线记录；Ø 提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较；Ø 系统可以将机房温湿度数据生成报警报表，并可按需求查询或打印二） 供配电监控子系统Ø 系统要能对机房市电配电的状态进行监控例如：三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等；Ø 系统能够实现电压过高、过低，电流过大，频率不稳，缺相及空气开关状态等报警；Ø 系统支持管理人员通过短信实时查询机房配电运行情况； Ø 可通过IE浏览器实时查看机房配电实时状态数据，及其报警事件等；Ø ★配电电量仪与数据采集模块一定要同一个品牌；Ø ★配电监控系统支持通过卡自动语音合成通知Ø 配电监控系统要用JAVE开发，BS结构（不能采用CS结构）Ø 系统对机房配电参数进行历史曲线记录，并可随时查看任意时段的曲线记录；Ø 提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较；Ø 系统可以生成机房配电系统报警报表，并可按需求查寻或打印。
三） UPS监控子系统Ø 系统要能对机房UPS各部件的运行状态进行监控如：UPS的各开关、整流器、电池、逆变器、旁路及输出等各部分的状态要求系统标明UPS电流流向，可看到负载的供电状况，是否受保护等；Ø 系统要能对机房UPS各部件的参数状态进行监控，如：电压、电流、频率、功率、后备时间等；整流器与旁路的电压、电流参数；逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数，并合理布局、形象显示；Ø 如果UPS参数设置超过限制，系统可以根据设定自动报警；Ø 系统支持通过短信实时查询机房UPS运行情况；Ø 可通过IE浏览器全面查看机房UPS实时运行状态和参数数据，及其报警事件、电池放电记录等；Ø ★数据采集转换模块一定要同一个品牌；Ø ★UPS监控系统支持通过卡自动语音合成通知（采用语音合成模块，不能采用语音卡，通过卡自动报语音）；Ø ★UPS监控系统要用JAVE开发，BS结构（不能采用CS结构）Ø 系统可以将机房UPS生成报警报表，并可按需求查寻或打印；Ø 系统对机房UPS参数进行历史曲线记录，并可随时查看任意时段的曲线记录；Ø 提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较；Ø 系统检测到UPS电池供电，应自动记录电池2-4小时内放电过程，并能随时提供报表查询，该功能应完整集成到系统中。
四） 视频监控子系统Ø 系统完整集成视频监测系统，支持通过电子地图方式加载视频画面；Ø 应在一体化的集成监控系统中进行录像查询、浏览录像视频；Ø 可通过IE浏览器全面监视机房实时情况，远程应能在统一平台下观看任意视频分组，并进行录像浏览，操作界面应与监控主机完全一致Ø ★视频监控系统与数据采集转换模块一定要同一个品牌以及厂家；Ø ★视频监控系统报警时支持通过卡自动语音合成通知（采用语音合成模块，不能采用语音卡，通过卡自动报语音）；Ø ★视频监控系统要用JAVE开发，BS结构（不能采用CS结构）（五） 集中监控平台功能Ø 界面以图形界面为主，支持电子地图，并要求动画仿真设备运行Ø 提供界面滚动条或弹出窗口、电子邮件、声光、短信或语音等多种报警方式Ø 报警可以定义重要级别，并按级别排序处理，并可以将不同的报警级别、内容选择报警方式Ø 要求同时不低于8个网络用户连接，远程数据刷新速率可自定义Ø 要求对机房各系统提供的监控数据进行实时报警、保存和事后分析，监控数据可以曲线方式表现，并提供自定义时段的报表和查询功能Ø 系统提供完善授权机制，支持用户角色和分级授权Ø 机房远程集中管理软件必须实现本地机房监控系统的所有功能，人机界面要求完全一样，方便用户统一管理。
Ø 系统提供双向短信功能，用户能可靠接收报警，并提供短信查询功能，通过短信方式查询监控对象的运行状态和指标短信命令可灵活设定，允许一个简短命令对应多项完整信息或控制命令Ø 要求在同一平台上将动力环境、门禁、数字视频等整体集成，远程浏览器访问界面应与监控主机完全一致，以保证系统的可管理性、易用性、安全性（供应商如使用多个独立应用程序拼凑以实现上述需求，或者远程仅能访问部分内容，将被视为专业性欠缺、开发能力薄弱）Ø 要求提供系统提供一个完备的二次开发平台以及各类数据接口（SNMP服务、OPC服务和BACnet接口等），能与其他系统进行集成Ø 要求系统提供完整的WEB功能，授权用户可以通过浏览器（IE）访问监控系统，内容包括实时状态、历史曲线、事件查询、实时视频、录像浏览、报警设置、查询和设置等所有功能，其界面应与监控站完全一致Ø 监控管理系统应具备较强的扩展能力和扩充能力，可灵活扩展功能模块和添加监控对象，既可以建成最小的基本系统，也可以扩展成较全面的大系统Ø 系统可同时展现多个窗口，对应不同的大屏输出（上电视墙），用户通过“拖拉”方式可以把不同的界面拉到相应的显示屏上，方便用户管理Ø 系统支持双机热备功能，内部数据状态自动同步，一旦主机发生故障，从机立即接管，平滑过渡，要求报警信息不漏报，不重复报警。
Ø 支持各种移动终端，可通过内罝浏览器（兼容各种操作系统）实现对设备的全面管理Ø ★集中监控平台与数据采集转换模块一定要同一个品牌以及厂家；Ø ★集中监控平台报警时支持通过卡自动语音合成通知（采用语音合成模块，不能采用语音卡，通过卡自动报语音）；Ø ★集中监控平台要用JAVE开发，BS结构（不能采用CS结构）Ø 要考虑系统零维护Ø ★外设（传感器、模块）与监控系统软件为同一厂家品牌Ø ★集成门禁以及视频监控系统,在同一平台显示,而且兼容任何品牌的门禁以及视频监控系统.5）KVM系统设计在计算机房内每个服务器机柜设置一套KVM（Keyboard键盘、Video显示器、Mouse鼠标）主机切换系统，以便于管理，节省机房空间，提高工作效率 9.3 主要设备参数要求9.3.1 UPS、精密空调设备参数要求1、60KVA UPS产品参数要求：容量60KVA类型式系统要求运行方式单机满载后备60 分钟系统包括UPS主机、电池组、网络监控组件主路输入输入电压380V（线电压）输入方式三相四线制或三相五线制功率因数功率因数：≥0.99（满负荷）★整流方式采用IGBT整流技术★谐波电流电流谐波失真度≤3%，投标方说明所提供的配置如何满足此要求电压范围208～437；-45%～+15%；-20%～+15%满载，－45%以上带半载频率范围50Hz±10%旁路输入输入电压380V（线电压），三相四线制或三相五线制输入电压范围±10%输入方式三相四线频率范围50Hz±10%整流器输出指标额定电压405V稳压精度±0.5%电压范围300-430VDC可调电池管理功能温度补偿功能：根据环境温度的变化自动调节浮充电压。
电池定期自检功能，电池性能、剩余容量检测，自动定期充放电维护可根据电池剩余容量自动进行均浮充电管理电池放电终止保护电压自动调节：能根据电池放电倍率曲线，自动调节电池放电终止电压，避免电池过放电发生输出★隔离内置输出隔离变压器稳态电压精度±1%动态电压瞬变±5%（0~100%负载变化）动态瞬变恢复时间<60ms电压畸变（线性负载）THD<3%（相电压）电压畸变（非线性负载）THD<5%（相电压）功率因数0.8（滞后）频率跟踪范围50Hz±2Hz频率精度（电池逆变）±0.1%★三相相位差120±0.5°（平衡或不平衡负载）100%不平衡负载电压时稳压精度±1%频率跟踪速率<1Hz/s★逆变器过载能力105%Po<负载<125%时，10min后转旁路输出；125%Po<负载<150%时，1分钟后转旁路输出；负载>150%时，200ms后立即转旁路输出★旁路过载能力135%额定电流以下可长期过载1000%额定电流20ms输出电流峰值比3：1切换时间（正常模式）0切换时间（ECO模式）15ms系统系统效率（线性负载）＞90%★显示全中文界面LCD+LEDEMC/EMI传导EN50091-2辐射EN50091-2 CLASS-A谐波电流IEC1000-3-4抗扰性IEC 61000-4-2.3.4..6.8.9.11 Level III，IEC 61000-4-5 Level ⅣMTBF(单机系统)30万小时(MTTR=4小时)安规要求CCEE噪音(2m)<65dB空载环流（1+1）<1A电流不平衡度（1+1）<1%绝缘电阻>2M(500VDC)绝缘强度(输入、输出对地)2820Vdc，1min无飞弧其它防护等级IP21★雷击电涌保护达到IEC60664-1规定的Ⅳ类安装位置要求，即承受1.2/50μs+8/20μs混合波能力不低于6kV/3kA通讯功能提供智能RS232、SNMP接口★扩容要求要求UPS可扩容，并机台数不小于6台。
远程监控要求l 要求必须实现网络监控 l 具有完全中文化的监控界面蓄电池1、电池设计使用寿命为10年或大于10年；提供蓄电池厂家公开发行的彩页2、采用12V电池，单体容量不得小于150AH3、蓄电池生产厂家具备ISO9001、ISO14001及OHSAS18000等体系认证4、必须提供蓄电池厂家提供的授权书和原厂售后服务承诺书原件2、精密空调参数要求Ø 外观工艺、检查：机柜表面喷涂均匀、无破损、深色机身；信号灯、开关、测量显示装置布局合理Ø 操作及维修安全、方便Ø 结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施Ø 标牌、标记：应平整清晰Ø 应符合IEC标准Ø 输入电压允许波动范围：220/380V +15%～-10%Ø 频率：50Hz 2HzØ 温度：室内：-10℃～+30℃，室外：-30℃～+45℃Ø 湿度：≤95%RHØ 机房精密空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能Ø 温度调节范围：+17℃～+28℃Ø 温度调节精度： 2℃Ø 温度变化率＜5℃/小时Ø 湿度调节范围：40%～60%RHØ 湿度调节精度： 5%RH。
Ø 温、湿度波动超限应能发出报警信号Ø ★精密空调制冷量：40KW以上，显冷量38KW以上；风量10000立方米/小时每台空调配置独立的控制器Ø 机房精密空调应采用高效节能、高能效比的谷轮（Copeland）涡旋压缩机，请提供压缩机型式、品牌以及COP值Ø ★风机系统采用先进的皮带链接风机，并且电机与风机采用悬空安装，具有张力自动调节的功能Ø 具有快速除湿电磁阀以实现快速除湿功能，并说明除湿状态的工作模式Ø ★机房精密空调应采用不受水质影响的红外加湿器，以确保机房内的湿度平衡Ø 机房精密空调的控制系统：Ø 每台机组均应具有先进的微处理控制器，且可实现全部群控功能Ø 应采用先进的模糊逻辑控制或PID调节技术Ø 具有LCD大屏幕多行中文显示器，能显示温湿度曲线，具有图形显示机组内各组件的运行状态的功能Ø 应具有大容量的故障报警记录储存的功能，可提供存储历史告警信息的数量不少于400条Ø 机组应具有过压、欠压等报警及故障诊断、告警记录，自动保护，自动恢复，自动重启动等功能Ø 控制系统应具有多级密码保护功能Ø ★具有多台机组备份联动或多台机组的控制功能，达到节能的目的可以控制的机组数量不小于32台。
Ø 机组应标配漏水告警器，探测到漏水时，机组应声光报警，并自动关闭加湿上水系统Ø 机房精密空调机组应具有方便的现场监控及远程监控能力Ø 系统应具有遥测、遥信、遥控性能：Ø 遥测项目：送风温度、回风温度、送风湿度、回风湿度、显示机组工作状态等Ø 遥信项目：开/关机，电压、电流过高/低，回风温度过高/低，回风湿度过高/低，过滤器正常/堵塞，风机正常/故障，压缩机正常/故障等Ø 遥控项目：空调开/关机Ø 具备RS232和RS485(或RS422)接口，且应具有良好的电气隔离性能（信号端子对地承受直流电压500V、1分钟不击穿或闪烁）Ø 协议格式必须符合电网交〔1999〕625号文《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》Ø 免费提供通讯协议Ø 设备运行参数的设置：设备应具有智能判断功能，对于超常规的参数设置（错误命令），应能自动拒绝Ø 开关量和控制操作准确度应达到100%Ø 模拟量精确度应达到：交流电量误差≤2%，非电量误差≤5%Ø 设备显示面板或表头显示值应与从通信接口读出的三遥量值保持一致Ø 机房精密空调机组应能提供多种送风及回风方式，包括上送风、下送风等多种方式。
Ø 机房精密空调机组的送风余压应不小于25Pa，并可根据设计需要提供更高余压提高机组送风余压应不减少机组的送风量Ø 机房精密空调室外机应具有良好的刚性和防腐性能，适应多种环境条件Ø 机房专用空调机组的风冷型室外机组应采用风扇调速装置，可根据冷凝压力的高低无级调节风机的转速，以保证系统冷凝压力的稳定投标人须简要说明调速曲线和调速原理Ø 机房精密空调机组的冷凝器出厂时应保压，管路端口应有防止异物进入的措施9.3.2机房环境监控参数要求1 、温湿度传感器Ø 要求供应商提供的温湿度传感器具备精密传感器要求，传感器可以设定通讯地址和波特率； Ø 要求传感器具备液晶数码显示屏，显示实时测量值；Ø 测湿范围：0 ～ 100％RH，精 度：≤±3%RH； Ø 测温范围：－10 ～ 50℃；精 度：≤±0.5℃ Ø 要求具备程序校准精度功能；Ø 提供RS485输出等数字输出接口，支持MODBUS规约2、 电量检测仪Ø 可实现三相四线或其它任意线制的电压、电流等全部电参数的测量，RS485网络连接，支持MODBUS规约,可编程设定功能；Ø 可以测量有功功率（P）、无功功率（Q）、视在功率（S）、功率因数、频率；Ø 精确度： 参 数 单 位 准确度 相电压V/kV 0.2%RD(0～350V) 0.5%RD(0～150V) 线电压V/kV 1.0%RG(0～600V) 1.0%RG(0～260V) 电流A/kA 0.2%RD(0～5A) 0.5%RD(0～1A) 有功功率W/kW/MW/GW 0.5%RD 无功功率var/kvar/Mvar/Gvar0.5%RD 视在功率VA/kVA/MVA/GVA 0.5%RD 功率因数 0.5%RG 有功电能Wh/kWh/MWh 1.0%RD 无功电能varh/kvarh/Mvarh 1.0%RD 零序电流A/kA 5%RG 频率Hz 0.1%RG 注： V1/V2/V3/Ve0：相电压 V12/V23/V31/Ve：线电压 PF1/PF2/PF3：单相功率因数 PF：总功率因素 I0：零序电流(仅三相四线系统) 电能准确度范围 功率因数 COSФ 0.5～1.0(有功电能) SINФ 0.5～1.0(无功电能) 电压 ＞50V 电流 ＞0.5A RD 读值，相对误差 RG范围，满度误差(对每一段自动量程范围)Ø 对电度量进行较为精确的计算，包括输入有功电度、输出有功电度、输入无功电度、输出无功电度；Ø 绝缘及耐压：输入/输出/电源之间：≥20MΩ(DC500V)；2kV/min.2mAØ 电磁兼容:符合IEC61000-4相关标准Ø 稳定性：温度影响：100ppm/℃Ø 工作条件：温度：-30℃～70℃，湿度：10%～90% RH5、 通讯转换模块Ø 一端为RS-232标准另一端为RS-422/485标准Ø 3000Ｖ隔离Ø 支持多种速率多种数据格式Ø 波特率：1200，2400，4800，9600，19.2K，38.4KØ 通信距离：2.1Km/9600bps、2.7Km/4800bps、3.6Km/2400bpsØ 隔离电压：3000VDCØ 工作温度：0～70℃Ø 湿度：5% ～95%（不凝露）6、一体化摄像头Ø 行业知名品牌Ø 图像传感器：SONY super HAD CCDØ 镜头：20倍光学变焦Ø 清晰度：480电视线Ø 颜色：彩转黑Ø 最低照度：0lux（IR on）Ø 制式：PAL/NTSCØ 聚焦：自动Ø 白平衡：自动Ø 增益控制：自动Ø 工作温度：-20℃～+50℃7、 服务器Ø 著名品牌服务器（配正版操作系统软件）Ø CPU：两个Intel Xeon 7400 或以上Ø 内存：8G DDR3 ECC或以上。
Ø 硬盘：3X300GB热拔插SAS硬盘Ø RAID控制器：支持RAID1或1+0，RAID5、RAID5E带读写高速缓存≥128M Ø 显示器：22”液晶宽屏显示器，分辨率不低于1680X1050Ø I/O扩展：4个PCI-E插槽或2个PCI-X和2个PCI-E插槽Ø 网络：10/100/1000M以太网卡Ø 其它：键盘鼠标1套，8速或以上DVD-RW，至少2个RS-232串行口和1个并行口Ø 双电源，支持热插拔、风扇支持热插拔9.3.3 KVM参数要求Ø ★须提供具有原厂授权书及产品售后服务承诺函Ø 高密度端口，提供多达使用16个RJ45 接口的服务器端口，支持CAT5/5E/6 线缆Ø 1U 19"标准机箱，黑色Ø 提供1个本地用户通道，本地支持USB鼠标/键盘、VGA显示接口Ø 本地端提供4个USB接口，1个串口，1个升级软件端口、2个网络端口Ø 提供2以上独立IP通道，可供远程用户端访问,单台数字KVM交换机提供的远程并发访问通道数与接入端口数的比例为1：8,Ø 具有2个10M/100M/1000M以太网接口，为网络提供冗余备份，支持DHCP、PPPOE，支持多种网络协议Ø 服务器端支持PS/2、USB键盘/鼠标，支持混接。
Ø 支持跨平台服务器环境: Windows, Linux , Unix, Mac, SunØ KVM交换机与目标服务器之间的距离最远达150米，本地用户端视频分辨率最高可达1920 x1440 @ 60Hz；远程用户端视频分辨率最高可达1440 x 1050 @ 60Hz远程用户端支持以下分辨率分辨率刷新率640×48060Hz、72Hz、75Hz、85Hz800×60056Hz、60Hz、72Hz、75Hz、85Hz1024×76860Hz、70Hz、75Hz、80Hz、85Hz1280×102460Hz、75Hz、85Hz720×40070Hz1152×86460Hz、75Hz 1280×60060Hz1280×72060Hz1280×76860Hz1280×80060Hz、75Hz1280×96060Hz、75Hz1400×105060Hz1440×90060Hz、75HzØ 支持虚拟媒体功能，可使用于支持USB 的服务器操作系统及BIOS 层级 Ø 支持DVD/CD光驱、USB 储存设备及ISO 影像Ø 单一层级可监控多达16 台服务器，在原布局不变的情况下即增加EV-2216可任意扩充服务器数量并保证2个以上并发用户直接管理到底层服务器，可管理多达256 台服务器 Ø 支持远程用户流畅播放视频文件，远程播放视频文件帧数在20帧以上Ø 支持设定二级用户权限级别，分别为系统管理员和普通操作员Ø 支持设定用户对服务器通道的访问权限；支持用户组管理，通过用户组管理用户权限Ø 支持外部认证服务器，对用户权限统一管理Ø 支持安全日志，记录设备开关机、用户登录、退出、网络异常、KVM拓扑结构变化的 事件Ø 支持SYSLOG事件日志，可将日志指向SYSLOG服务器Ø 可与PDU远程电源管理方案整合，提供远程电源控管简易用户界面 Ø 远程数字用户端和本地端均支持受控设备屏幕缩略图显示Ø 支持浏览器方式操控KVM及所连接的目标服务器Ø 支持本地控制口配置和远程浏览器配置KVMØ 可与EasyView 3000管理软件整合使用Ø 用户可在同一个客户端同时管理多台服务器Ø 支持鼠标自动同步,无需调整服务器鼠标精准度。
Ø 支持发送组合键Ø 支持“退出宏”，会话关闭时自动使目标服务器进入锁机状态退出宏”可以根据目标服务器的需要来设置, 支持受控服务器宕机、掉电自动告警.Ø BIOS 层级访问Ø 支持客户端全屏幕显示或同时显示多个窗口Ø 支持固件更新Ø 支持多种安全认证机制：HikAuth,RSA,RADIUS,LDAP,TACACS+ Ø 支持256位RSA用户认证功能Ø 先进的安全机制包括密码保护及先进的加密技术，支持64位DES 、128位AES数据加密Ø 支持IP访问控制列表过滤功能 Ø 支持强大的密码保护机制Ø 可对用户及群组设定访问与控管服务器的权限Ø 支持安全网络链路SSL机房工程序号设备名称设备说明单位数量1.报警中心机房 一、配电系统工程 1配电箱DR-AF-EL含箱体、开关套12难燃电线ZR-BV2.5米20003难燃电线ZR-BV4米12004难燃电线ZR-BV6米3005镀锌线管25*1.5*3800米1006镀锌线管20*1.2*3800米2007机柜插座设备间机柜专用插座/20A个68面板底盒75*75*50*1.0个109蛇皮管ф20米10010施工辅材 批12.计算机房 一、配电系统工程 1配电箱DR-UPS-AL含箱体、开关套12难燃电线ZR-BV2.5米30003难燃电线ZR-BV4米18004难燃电线ZR-BV6米3605镀锌线管ф25米1006镀锌线管ф20米2007机柜插座主设备间服务器、机柜专用插座/20A个248蛇皮管ф20米2009施工辅材 批1三、机房机柜 1网络机柜800*600*2000台92服务器机柜800*950*2000台143小计： 四、机房设备 160KVUPS主机12脉冲+滤波器台12后备电池（免维护铅酸蓄电池）12V/ 150AH* 30颗/组组23电池箱(整箱静电喷塑、耐磨、防锈处理) B32订制（含电池开关，电池连线）尺寸：780*880*1190mm *95Kg 套24电池线及安装费用包含电池线、主机5米内输入输出线、安装调试费用项15承重支架UPS、电池承重支架套16精密空调40KW台2五、机房监控 1超低照度摄像机 台22摄像机供电电源12VDC/8A个23视频监控软件集成模块定制套24电源线RVV3*1.0米1005六类双绞线Cat6非屏蔽4对双绞线铜缆，十字骨架分隔，305米/箱，CMR箱16镀锌线管ф25 25*1.5米1507辅材 批1六、机房环境监测 1网络监控主机 台12机房环境工作站 台13监控中心管理软件（支持SQL数据库,JAVA开发） 套148路串口通信板（串口服务器） 张15智能温湿度传感器(带LED显示) 个36电源供应器 个37温湿度监控协议模块定制套38UPS监控协议模块定制台19智能电量仪 台110智能电量仪监控协议模块 套111电流互感器 个312通讯模块 块113数字量输入输出采集模块(4路输入4路输出) 个114电源供应器 个115报警协议模块定制个116声光报警器定制个117带语音合成短信模块(三合一:语音、短信、)（只用卡可以拨打以及发短信、语音等）定制个119语音、短信、集成模块套120门禁监控软件模块定制个121视频监控软件集成模块定制个122线材 批1七、门禁 1二门门禁控制器（含机箱） 台12非接触式IC卡读写器 台23IC智能卡 张204门禁专用开门按钮 个25300kg双门磁力锁附信号输出 把16300kg单门磁力锁附信号输出 把17综合门禁管理软件 套18RVVP8*1.0（读卡器）RVVP6*1.0（读卡器）米1009RVVP2*1.0（电锁）RVVP4*1.0（磁力锁）米10010RVVP2*1.0（开门按钮）RVVP2*1.0（开门按钮）米10012RVV2*1.5（控制主机电源）RVV3*1.5（控制主机电源）米10013RVVP2*1.0（485）RVVP2*1.0米1001425镀锌管25*1.5米20015辅材 批1八、KVM系统 1KVM主机KVM，机架式,2个远程1本地控32口，USB/PS2混接CAT5连接台12多端口管理模块 套143服务器端接口模块 个164远程客户集中管理软件 套15控制平台键盘、鼠标、17寸显示器可折叠抽拉式套件套16连接线Cat6非屏蔽4对双绞线铜缆，十字骨架分隔，305米/箱，CMR箱17镀锌线管 米1508辅材 批1。
