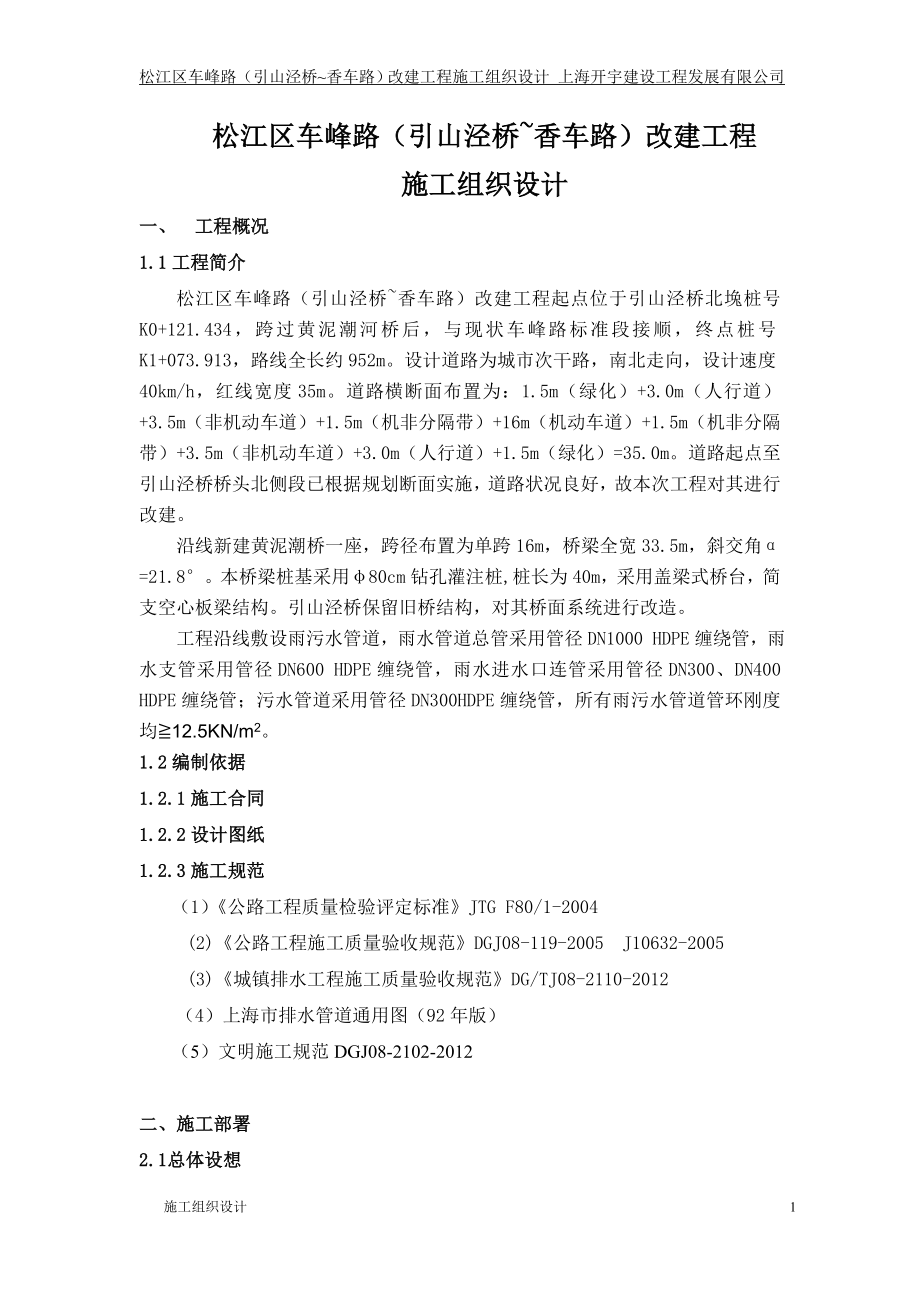

松江区车峰路（引山泾桥~香车路）改建工程施工组织设计 上海开宇建设工程发展有限公司松江区车峰路（引山泾桥~香车路）改建工程施工组织设计一、 工程概况1.1工程简介松江区车峰路（引山泾桥~香车路）改建工程起点位于引山泾桥北堍桩号 K0+121.434，跨过黄泥潮河桥后，与现状车峰路标准段接顺，终点桩号K1+073.913，路线全长约952m设计道路为城市次干路，南北走向，设计速度40km/h，红线宽度35m道路横断面布置为：1.5m（绿化）+3.0m（人行道）+3.5m（非机动车道）+1.5m（机非分隔带）+16m（机动车道）+1.5m（机非分隔带）+3.5m（非机动车道）+3.0m（人行道）+1.5m（绿化）=35.0m道路起点至引山泾桥桥头北侧段已根据规划断面实施，道路状况良好，故本次工程对其进行改建沿线新建黄泥潮桥一座，跨径布置为单跨16m，桥梁全宽33.5m，斜交角α=21.8°本桥梁桩基采用φ80cm钻孔灌注桩,桩长为40m，采用盖梁式桥台，简支空心板梁结构引山泾桥保留旧桥结构，对其桥面系统进行改造工程沿线敷设雨污水管道，雨水管道总管采用管径DN1000 HDPE缠绕管，雨水支管采用管径DN600 HDPE缠绕管，雨水进水口连管采用管径DN300、DN400 HDPE缠绕管；污水管道采用管径DN300HDPE缠绕管，所有雨污水管道管环刚度均≧12.5KN/m2。
1.2编制依据1.2.1施工合同1.2.2设计图纸1.2.3施工规范（1）《公路工程质量检验评定标准》JTG F80/1-2004(2)《公路工程施工质量验收规范》DGJ08-119-2005 J10632-2005(3)《城镇排水工程施工质量验收规范》DG/TJ08-2110-2012（4）上海市排水管道通用图（92年版）（5）文明施工规范DGJ08-2102-2012二、施工部署2.1总体设想松江区车峰路（引山泾桥~香车路）改建工程根据总体施工方针，先进行雨、污水管道施工，同步进行黄泥潮桥的施工，最后进行道路工程施工2.2周边协调配合工作设想与打算进场时除与业主、监理、设计建立熟悉工作关系外，着重还要与周边的交通、管线、地区政府、警署及街道居委建立好关系，成立联合协调小组，具体聘入他们的有关人员为我们做好施工协调、顾问工作定期召开施工周边关系协调例会，为取得顺利施工创好外部环境三、 施工进度计划3.1进度计划 本工程计划开工日期为2016年04月01日，计划竣工日期为2016年12月14日，计划工期为258日历天，并以此作为目标工期本工程工程量大，工期紧，施工期间有可能经历汛期、雨季、冬季等，使本工程的施工具有很大难度性。
但为使本工程早日投入使用，我公司将在克服这些实际困难的前提下，争取提前保质保量完成本工程在总工期不推迟的前提下，本公司将加强管理，充分挖掘内部人力、物力、财力，提高人的主观能动性，并借鉴市政行业类似工程成功经验，做到全面计划、统筹兼顾、合理安排，精心组织施工，积极协调，合理调配施工力量和机械设备，确保优质、安全、文明，提前完成本工程内容3.2工期保证措施为保证在计划工期内完成施工任务，采取以下工期保证措施：（1）抓“三早”：组织项目部早，施工人员进场早，开工早在收到中标通知书后，立即组织项目经理部，项目经理带项目部人员，施工队长到现场落实临时设施、施工用电、材料采购、机械设备进场等各项准备砂、石料、砖、干混砂浆、管子原材及钢筋原材进场后立即取样送试验室复试及砼级配试验2）配足配好施工人员配足就是施工人员的数量要达到计划人数，配好是挑选素质高、责任心强的熟练工人，特别是砼工、木工等技术工种要有工程施工经验的熟练工3）配足配好施工机械，不但机械的数量达到计划要求，而且机械性能要好，一定要达到良好状态，对易损易坏零件要有备件4）编制调整施工计划，使施工计划科学合理，不发生窝工情况各分项工程合理搭配，发挥最大施工效率。
5）配足、配好模板6）做好夜间施工准备，浇筑砼等工作，有时在夜间施工，做好夜间作业，特别是夜间照明灯具的准备7）做好防雨保护准备，施工过程中，天气变化下雨时，连续施工不能中断，做好工人的防雨保护，每个操作工人备好雨衣、雨裤、雨鞋，做到小雨不间断施工，对浇筑的砼，盖好塑料薄膜或涂塑彩条布以防雨淋8）合理划分施工段，不同作业内容抓住重点和接点9）采用机械施工，提高机械化程度，缩短工期，加快进度10）实行进度网络化管理，合理均衡安排劳动力和机械设备严格工程的宏观控制，注意工序衔接，根据工程具体进展情况，优化网络，编制阶段性进度和材料计划，避免等工现象发生11）做好材料采购和订货工作，做到供应及时、量足、质佳、避免等工待料退料现象12）严格把好质量关，认真做好“三检”工作，杜绝返工现象13）制订安全生产宣传、检查、评比工作，避免因安全事故而造成人力、物力浪费、延误工期进度3.3施工进度计划横道图(见附图)四、施工准备4.1现场交接安排：（1）根据现场情况，进行现场水、电、临时房屋的布置，达到满足施工的要求对妨碍施工的地下管线，要和负责管线施工的单位密切配合，为正式运行创造条件2）总图测量：进场后在场地准备工作的同时就必须着手进行总图测量，并会同业主、设计与规划管理部门把总图位置定下来，并打好定位桩，包括需要保留的定位引出桩标志，为场地前期准备和临时设施布置划定确切的位置。
3）周围环境调查与外协作关系建立：进场时除与业主、监理、设计建立熟悉工作关系外，着重还要与周边的交通、管线、地区政府、警署及街道居委建立好关系，成立联合协调小组，具体聘任他们的有关人员为我们作好施工协调、顾问工作定期召开施工周边关系协调例会，为取得顺利施工创好外部环境4.2技术准备（1）了解本工程的建设意义和概况，熟悉和掌握本工程的技术规程和质量要求2）进一步调查施工现场，加深对本工程实际的了解，为编制实施性施工组织设计打好基础3）开工前先组织项目部技术人员对施工图纸、地质报告及有关文件进行认真地研究，了解设计意图和要求，并根据这些资料进行现场踏勘和调查4）在熟悉图纸，掌握规范，进一步了解现场的基础上讨论制定实施性施工组织设计，并报监理审核，通过后作为本工程施工实施的依据5)做好原材料测试及砼配合比设计及取现场土质试验4.3材料、设备准备(1)材料准备材料采购能否及时、材料质量能否保证是保证本工程顺利展开的一个关键环节，对此，我们予以高度重视我们的原则是：所有外购材料，我们遵循技术规范和招标文件等文件的有关规定，并严格按我公司ISO-9001质量程序文件的规定对材料供应商进行评审，以及材料验收检测，以保证材料的质量。
Ø 根据批准的施工组织设计和预算编制供货计划，做到有计划、有安排，有一定提前量，加强供需衔接确保施工进度Ø 做好材料的质量复验工作，按照质量标准和监理的指示做好材料的检测，验收工作，确保工程质量Ø 我们根据上海市关于材料采购的规定，选择有准入证的供应单位供货Ø 供料前做好供应单位的资质审查，并得到现场监理的认可Ø 按计划要求，轻重缓急分批到位2)设备准备进场施工前做好设备准备工作，及时上报公司设备使用计划，做好管理工作，保证设备到场运行状况良好主要设备到场后需经监理工程师认可签证，方能投入使用4.4测量控制系统的建立根据设计文件和有关规范要求的精度，对设计提供的导线点及水准点进行复测，按施工要求加密坐标点、水准点控制网，测量结果提交监理工程师核查，以保证主线路线的中心线、边线以及高程控制始终在严密有效的测量控制之中4.5材料检测工程开工前即对黄砂、石子、砾石砂、砼普通砖、干混砂浆及HDPE缠绕管等原材料进行检测，对原状土的最大干密度及最佳含水量进行测定下水道施工时，沟槽回填沙、回填土密实度、环刀检测，混凝土和砂浆进行试块试压检测道路施工时，对土基压实度环刀、弯沉检测，三渣基层弯沉检测，沥青混凝土厚度、压实度检测。
要求各检测项目一次检测合格五、主要分部分项工程施工方案5.1雨污水管道工程分部分项施工方案5.1.1雨水管道主要工作量新建1017.5m DN1000 HDPE缠绕管开槽埋管，新建25座1.0m*1.3m雨水直线砖砌窨井；5座二通转折雨水砖砌窨井；3座三通交汇雨水砖砌窨井新建170m DN600 HDPE缠绕管开槽埋管，新建7座1.0m*1.0m雨水直线砖砌窨井新建607.6m DN300 HDPE缠绕管开槽埋管，新建49座二型雨水进水口窨井；新建51座三型雨水进水口窨井5.1.2污水管道主要工作量新建421m DN300 HDPE缠绕管开槽埋管，新建13座Φ1000钢筋砼污水窨井5.1.3雨污水管道工程施工总体安排根据施工技术操作规程及设计要求：(1)当排水管埋深≤3m时，采用横列板支撑开槽施工，基坑沟槽明排水2)埋深＞3m时，采用钢板桩支撑，并采取单排轻型井点降水措施施工5.1.4雨污水管道施工工艺流程施工测量放样 基坑H≤3米沟槽开挖基坑H＞3米 打设钢板桩 井点降水横列板支撑 沟槽开挖沟槽明排水 管道基础管道铺设、接口 按要求磅水试验 砌筑窨井 管道黄砂坞膀沟槽回填土拆板回填土 拔钢板桩、井点管验收及清理现场 5.1.5井点降水施工及技术要求5.1.5.1施工工艺流程放线定位→冲孔→安装井点管、填砂砾滤料、上部填粘土密封→开动离心水泵抽水→测量观测井中地下水位变化。
5.1.5.2 操作要点（1）井点布置根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定当基坑（槽）宽度小于6m，且降水深度不超过6m时，可采用单排井点，设在基坑（槽）的两侧；当基坑面积较大时，宜采用环形井点，挖土设备进出通道处，可不封闭，间距可达4m井点管距坑壁不应小于1.0m，间距由1.2-2.0m，埋深根据降水深度及含水层位置决定，但必须埋入含水层内 本工程基坑宽度3.25m，沟槽深度5m左右采用单排井点降水)（2）井点管埋设，成孔用离心泵抽水射水冲孔，孔径为100-200mm，井深比井点设计深50cm；洗井用0.6m3空压机或水泵将井内泥浆抽出；井点用人工直接插入孔内，使露出地面1m，然后倒入粒径5-20mm石子，使管底有50cm高，再沿井点管四周均匀投放2-4mm粒径粗砂，上部0.5m深度内，用粘土填实以防漏气3）井点管埋设完毕应与抽水设备连通，接通电源，即可进行试抽水，检查有无漏气、淤塞情况，出水是否正常，如有异常情况，应检修后方可使用4）井点使用时，应保持连续不断抽水，并配用双电源以防断电一般抽水3-5d后水位降落漏斗基本趋于稳定5）基础和地下构筑物完成并回填土后，方可拆除井点系统。
拔出可借助于水泵射水冲刷拔管，所留孔洞用砂或土堵塞6）井点降水时，应对水位降低区域内的建筑物进行沉降观测，发现沉陷或水平位移过大时，应及时采取防护技术措施5.1.5.3 井点降水布置见下图 原地面 离心水 原水位线 1m 井管 0.5m降低水位后水位线 滤管5.1.6沟槽横列板支撑当沟槽深度H≤3.0m时，采用横列板支撑，沟槽内设置明沟排水围檩板要求平整无弯曲，挖土至1m时应支撑第一档板，这样边往下挖，边往下撑，撑板至2m左右设第二道铁撑柱支撑，并经常检查柱和“竖头板”是否稳固1）当达到底标高后，要重新迅速撑好铁撑柱2）横列板水平放置，板缝应严密整齐、接头平齐、深度达到沟槽底面3）铁撑柱使用钢管套筒及时加固支撑，支撑时用套筒板手充分铰紧，铁撑柱加托木及蚂蟥钉固定，管顶上的一道支撑距管顶不少于20cm4）拆除底撑进行排管时，用短木或砖块在基础与膛木之间临时支撑5）施工时经常检查支撑的松紧情况，如需要换支撑，应先加新撑后拆旧撑，切不可颠倒操作5.1.7钢板桩支护施工工艺及施工程序钢板桩采用30#b型6M长槽型钢板桩，钢板桩之间采用HW250*250围檩进行连接，围檩与每根钢板桩之间空隙须打入钢板抵紧，转角必须设置专用构件，基坑采用内支撑。
支撑安装须调整对撑间距并及时回顶在施工完毕并回填后，拆除桐木支撑1.1钢板桩施工的一般要求（1）钢板桩的设置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有施工作业面2）基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置，各周边尺寸尽量符合钢板桩模数3）整个基础施工期间，在挖土、吊运、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物1.2钢板桩施工的顺序钢板桩准备→围檩支架安装→钢板桩打设→偏差纠正→拔桩1.3钢板桩的检验、吊装、堆放（1）钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等项内容2）钢板桩吊运装卸钢板桩宜采用两点吊吊运时，每次起吊的钢板桩根数不宜过多，注意保护锁口免受损伤吊运方式有成捆起吊和单根起吊成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。
堆放时应注意：① 堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；② 钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③ 钢板桩应分层堆放，每层堆放数量一般不超过5 根，各层间要垫枕木，垫木间距一般为3-4 米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2 米1.4导架的安装在钢板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止钢板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围檩”导架采用单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为2.5～3.5米，双面围檩之间的间距不宜过大，一般略比钢板桩墙厚度大8～15mm安装导架时应注意以下几点：（1）采用全站仪和水平仪控制和调整导梁的位置2）导梁的高度要适宜，要有利于控制钢板桩的施工高度和提高施工工效3）导梁不能随着钢板桩的打设而产生下沉和变形4）导梁的位置应尽量垂直，并不能与钢板桩碰撞1.5钢板桩施打（1）钢板桩用液压震动锤施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线2）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的普通钢板桩，不合格者待修整后才可使用。
3）打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出4）采用吊车将钢板桩吊至插点处进行插桩，插桩时锁口要对准，每插入一块即套上桩帽，轻轻加以预压、预打5）钢板桩施打采用顺向打设，在插打过程中随时测量监控每块桩的斜度不超过2%，当偏斜过大不能用拉齐方法调正时，拔起重打钢板桩打设的公差标准如下表所示项目允许公差钢板桩轴线偏差±10cm桩顶标高±10cm钢板桩垂直度1%1.6 钢管、支撑的安装1.6.1基坑支撑体系的布置基坑采用3道Ф108钢管配合卸脚支撑，分别在放坡面以下1米设置一道，基坑底部基础以上20cm位置设置一道，基坑中间再设置一道钢管、卸脚支撑与板桩墙之间设钢围檩（保证钢管卸脚支撑作用在板桩墙上的力是均匀传递的围檩与钢板桩之间的空隙采用废旧型钢支垫基坑开挖至设计支撑底面位置后，立即停止开挖，进行钢管支撑安装施工钢管支撑架设工艺如图钢板桩打设轻型井点降水基坑开挖至支撑位置钢围檩吊装就位加强肋板制安吊装钢管、卸脚支撑加强肋板焊接监控量测角撑制安空隙加垫型钢降低地下水位基坑开挖1.6.2基坑支撑体系施工方法(1)钢管支撑施工工艺流程钢管、卸脚支撑安装施工工艺流程：施工准备→钢围檩牛腿焊接安装→安装钢围檩→安装钢管、卸脚支撑。
钢管支撑拆除施工工艺流程：基坑回填至支撑位置→拧松卸脚支撑→拆除钢管、卸脚→拆除钢围檩→拔除钢板桩（2）安装施工方法施工准备A架设前，对钢管、卸脚支撑和钢围檩进行试拼组装，并进行编号B基坑开挖至支撑位置后,焊接牛腿，架设钢围檩钢腰梁安装A先在钢板桩墙面进行抄平放线，画出钢围檩安装位置，在钢板桩上焊接牛腿B利用汽车吊将钢围檩平稳地放在牛腿托架上，临时焊接固定C对围檩与钢板桩之间的空隙采用废旧型钢进行加垫钢管支撑架设A测量钢管支撑位置围檩间距，按尺寸进行准备钢管、卸脚支撑用汽车吊将钢管、卸脚支撑吊装就位B对钢管支撑与围檩之间的空隙进行加垫钢板，焊牢C钢管支撑与围檩连接处加焊三角形肋板④斜撑安装：斜支撑的架设最为关键，除及时架设外，在斜支撑端头设可靠防滑措施因斜撑与围檩结构有一定的夹角，不易直接安装支撑并施加预应力，斜撑安装前将斜撑支座垫板及钢围檩进行焊接，将斜撑垫板连成整体焊缝要满焊牢固，焊缝高度≥8mm并应保证端头板面与支撑垂直后，然后进行斜撑安装作业，其安装方法与直撑相同1.6.3钢管支撑架设技术要求支撑的安装允许偏差应符合以下规定：钢管支撑轴线竖向偏差：±30mm；钢管支撑轴线横向偏差：±30mm；支撑两端的标高差：不大于20mm和支撑长度的1/600；支撑的挠度：不大于支撑长度1/1000；1.7基坑支撑剖面图如下原地面 1:1 1:1 1m 1m <1.5m 沟槽开 钢管 挖深≥3m6m <1.5m 钢板桩 钢板桩5.1.8沟槽开挖（1）沟槽底若有松散土、淤泥、土块石等杂物清除，并保持沟槽干燥，不积水。
2）沟槽开挖时，采用挖掘机挖土，人工修底，开挖前应根据管道的中心控制桩，沿着沟槽两边板桩进行挖土，挖土过程中，测量人员跟踪测量，控制开挖深度，挖至槽底留20cm左右底层土用人工修底，保证槽底土基无拢动，如有超挖现象，则先清掉松动土方，再用碎石填平、夯实，槽底应开挖排水沟，每一井段两侧各设一个集水坑，用水泵抽水，保证槽底干燥3）槽边单面堆土高度不得大于1.5m，离沟槽边的距离不得小于1.2m届时根据现场情况，挖出的余土及时外运，以防堆土过高而影响槽壁的稳定若现场不具备堆土，挖土全部外运至指定地点，沟槽回填土再运回5.1.9管道基础(1)验槽:在基础施工前复核标高，并控制好槽底垫层面和基础面，监理工程师验收合格后立即进行基础施工，以避免基坑土的结构被破坏2）本工程DN300、DN600、DN1000 HDPE缠绕管管道基础为15cm厚砾石砂或碎石基层+5cm黄砂衬平在沟槽宽度内铺筑砾石砂或碎石基层，采用平板振动器进行密实，在高程龙门板上定出中心线，作垂球和搭马控制侧向模板的位置中粗砂坞膀回填至管顶以上50cm3）下料时把砾石砂和黄砂用溜槽先后输送入槽，再用人工进行铺平，管道基础不得铺筑在淤泥或松散土上，管道基础表面平整，两井之间应顺直。
5.1.10管道敷设（1）管节的运输、装卸和存放： (a)将管节稳定地安放在运输车辆上；管节运输时，使相邻两根的管壁保持一定距离，分别在管节底嵌入木楔支护；管节要轻装轻放，严禁摔跌或撞击 (b)装卸时吊索用柔韧且较宽的皮带、吊带或绳，不使用钢丝绳或铁链直接接触吊装管节；管节的起吊宜采用两点起吊，严禁用绳子贯穿其两端；管节吊装机械的工作位置和起吊能力应稳定、安全、可靠 (c)管材必须遮阳堆放，承口与插口间隔整齐排列，两端用木楔塞稳2)管材验收： 在铺设管节前会同监理按照设计要求和质量规范认真验收，不合格品必须退回 (3)橡胶圈： 对橡胶圈进行必要的外观、尺寸检查，以保证其截面尺寸和展开长度达到设计要求橡胶圈存放在阴凉、清洁的环境下，不在阳光下曝晒；橡胶圈不与可能产生溶胀和腐蚀的液体接触4)铺设管道前应具备下列条件： 1)复核高程样板，排除槽内积水； 2)在井位处排管，应预留足够的窨井内净尺寸； 3)从下游排向上游，管节承口对向上游，插口对向下游下管前必须进行以下工作： a)认真检查管节内外壁、承插口和橡胶圈的外观，发现有质量问题的管材或管件应妥善处理，不使用破损的管材，； b)清除承口(套管)内侧和插口外部的灰尘、砂子、毛刺等附着物； c)用布将管材的连接部位擦净，同时用一种中性润滑剂，如硅油、液体凡士林等搽涂承口的扩张部分； d)清理插口部位的凹槽，将密封橡胶圈涂润滑剂，并在两手之间转动，检查涂覆完好（橡胶圈及承口内侧任何部分缺少润滑剂都将影响承插结果）；(5)HDPE管道排管施工 根据设计图纸，采用砾石砂作为管道基础。
砾石砂垫层厚度、基础的宽度和厚度的尺寸按排通图的规定, 视不同管径采用不同的宽度和厚度 （a)基础施工前复核高程样板的标高，并用样尺检查桩顶的标高以控制挖土面、砾石砂基础面基础的底层土以人工挖除，并修整槽底，清除松土，若有超挖，用合格的矿石或老料填实 (b)槽基的承载力达不到设计要求时，采用级配良好的砾石处理，砾石层厚度不小于250mm，并夯实拍平，施工中防止砾石在沟底两侧挤出以影响地基处理效果 (c)为减少沉降量，将管道的土基筑成与管道外径相似的弧形槽，弧形槽的轴线要符合管道铺设允许偏差，弧形对应的圆心角不超过90° 基础应夯实紧密、表面平整管道基础在接口部位，应预留凹槽，以便接口操作，接口完成后，随即用相同材料填实 下管由人工来完成地面人员将管节传递给沟槽底的施工人员，必须保持管身平衡匀速溜放，使管节平稳地放在沟槽内，严禁将管节从槽边翻滚入槽内用起重机下管时，用非金属绳索系住，严禁串管吊装管节宜将插口顺水流方向、承口逆水流方向安装，安装一般由下游往上游进行 橡胶圈的位置放置在管道插口的槽内接口时，先将承口的内壁清理干净，并在承口的内壁及插口橡胶圈上涂上润滑剂，然后将承插口端的中心轴线对齐。
接口方法是：一个人用棉纱绳吊住下放管的插口，另一人用长橇棒斜垫在基础上，并抵住管端部中心位置的横挡板，然后将该管插口缓缓插入已放管的承口的适当位置管节接口后，应复核管道的高程和轴线，确保其符合设计要求 管道与窨井的连接采用短管，窨井砖墙短管外露部分小于600mm，管筋与砖墙接触处砂浆饱满密实，以防接缝处渗水6)闭水试验： (a)雨水管流砂地区每4节管段检查1节磅水磅水前，接缝砂浆或混凝土应达到一定强度，管道内应先灌水24小时，使管道充分浸透，先加水试磅20分钟，观测水位下降值，计算30分钟水位下降平均值 (b)各种管径管道的磅水龙头，为检验段上游管道内顶以上2m，若检查井口至管顶深度小于2m，则磅水水头高度至窨井口为止5.1.11管道接口HDPE缠绕管铺设允许偏差序号检验项目允许偏差范围1中心线20mm2管底标高-20mm、-10mm3承口与插口之间的外表隙量<9 mm4坞膀高度±20mm5.1.12沟槽回填 (1)拆板覆土应在管道隐蔽工程验收合格后进行，凡已具备覆土条件，均应立即覆土，覆土前必须将槽底杂物（积水、垃圾、模板和支撑设备等）清理干净，穿越沟槽的公用事业管线及沟槽附近的建筑物应做妥善处理。
(2)拆板覆土应按自下而上的顺序，逐层进行，每次拆板一般不得超过45cm，若遇上土质较差或支撑变形，则不得超过30cm (3)拆板后必须及时回填，管道两侧应同时均匀回填，两边高差不得超过20cm回填时，不得将砂直接卸在管道接口上管道两侧回填中粗砂，分层整平、夯实，要求其干重度>16kN/m3，每层松铺厚度为30cm回填至管顶50cm范围内，必须用人工回填，严禁机械推土回填 (4)管顶以上50cm直至道路基层底部范围内，采用素土分层回填，其压实厚度为30cm并分层整平、夯实夯实工具可采用人工夯、蛙式打夯机等及时清理、保养拆下的撑板、撑柱等设备并整齐堆放 (5)拔钢板桩：板桩在填土达到密实要求后方可拆除，拔桩时桩槽内带土应尽量少，板桩间隔拔除，并应及时灌砂，以保持土层密实拔出的板桩应及时清理、保养，并按其长度和弯曲，损坏的程度分别堆放整齐5.1.13砖砌窨井及钢筋混凝土窨井5.1.13.1、砖砌窨井（1）窨井根据设计图和《城镇排水工程施工质量验收规范》DG/TJ08-2110-2012进行施工，结合现场实际情况对操作人员进行技术交底2）砖砌筑前必须冲洗基础面，做到无杂物淤泥，并根据设计要求检查基础的尺寸，并由施工技术员现场放样。
3）原材料必须符合要求，砖材经现场取样复试合格，商品砂浆搅拌时必须搅拌均匀，随拌随用4）砌筑时，必须做到砂浆饱满，上下错缝，砖缝及批缝应四周上下垂直、平整、拱圈符合要求5）粉刷前应清扫墙，刮平挤出的砂浆，洒水将墙面湿润，粉刷用商品砂浆应符合设计要求，分二道工序进行，先刮底厚一般在1.5cm左右粉刷接缝是渗漏的薄弱环节，故内外粉刷接缝不能在同一截面上，应予错开6）窨井流水槽用砖砌筑，流槽高度为管径的1/2，两肩略向中间落水窨井溜槽转弯处应向出水方向做出圆弧形7）注意窨井的保湿养护，防止造成表面裂纹8）窨井位置基坑开挖后，工作人员上下基坑及砌筑时采用移动式脚手架和梯子上下5.1.13.2、钢筋混凝土窨井（1） 钢筋①钢筋的加工、存放钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工钢筋在加工成型之前进行调直及防锈清理，确保钢筋表面的洁净钢筋成型后，挂牌注明所用部位、型号、级别，并分类码放整齐成型的钢筋一般暂存在加工厂内；施工中按照施工计划以及施工现场的要求分批运至施工现场，施工现场只能少量地暂存工程急需的成型钢筋运至现场的钢筋要码放整齐、挂号标志牌，底部垫方木与地面保持距离。
②绑扎、安装钢筋的现场绑扎及安装严格按照设计图纸的尺寸及要求进行井室底板钢筋的定位必须弹线架立筋：井室底板、顶板架立筋按1000mm间放，以此控制上、下层钢筋间距严格控制钢筋保护层，在模板与钢筋之间设置水泥、砂配比与所浇筑混凝土配比相同的水泥砂浆垫块垫块数量不得小于2块/m2绑扎时铺板作业，严禁踩踏绑扎完毕的钢筋钢筋安装时接头的位置及数量，符合国标验收规范及规定井室底板及顶板同一截面内接头相互错开，其数量不得大于50%，墙体同一截面内接头必须相互错开，其数量不得大于25%2）井身施工井身混凝土浇筑严格按照水泥混凝土施工方法进行施工3）质量标准井壁砂浆必须饱满，灰缝平整，抹面压光不得有空鼓，裂缝等现象井内流槽平顺，不得有建筑垃圾等杂物井圈井盖必须完整无损，牢固平稳检查井允许偏差见下表：序号项目（毫米）检验频率检验方法1井身尺寸长度±20每座4用尺丈量直径±20每座4用尺丈量2井底高程D≤1000±10每座1用水准仪测量D＞1000±15每座1用水准仪测量3井盖高程非路面+20每座1用水准仪测量路面+5每座1用水准仪测量4基础厚度不得小于设计规定每座2用尺量5.1.14街坊预留支管及其它为便于本工程沿线街坊及单位的雨、污水排放，建成区或已明确排水方案的新开发地块确保沿线用户的排水支管，按雨、污水分流的原则纳入新建排水管道一并排放。
新建排水管道均采用防盗型窨井盖板，位于机动车道的窨井须采用防沉降窨井盖座或防沉降卸荷板5.2道路工程分部分项施工方案 本次设计道路全长约952m,红线宽度16m设计等级为城市次干路；设计时速40km/h；道路设计年限为15年；道路路面结构计算荷载：BZZ-100型标准车5.2.1新建道路结构机动车道及辅道道路结构（LS为顶面竣工验收弯沉值）： 4cm 细粒式沥青砼（AC-13C）[SBS(I-D)改性沥青] LS≤27.9(0.01mm) 粘层油 8cm 粗粒式沥青混凝土（AC-25C） LS≤30.9(0.01mm) 0.6cm 稀浆封层（ES-2） 透层油 18cm 水泥稳定碎石(5%) LS≤36.8(0.01mm) 18cm 水泥稳定碎石(4%) LS≤69.7(0.01mm) 20cm 石灰稳定土(8%) LS≤205.8(0.01mm) 路床顶面弯沉 LS≤372.6(0.01mm) 非机动车道结构: 4cm 细粒式沥青砼（AC-13C） LS≤37.8(0.01mm) 粘层油 6cm 中粒式沥青混凝土（AC-20C） LS≤43.0(0.01mm) 0.6cm 稀浆封层（ES-2） 透层油 25m 水泥稳定碎石(4%) LS≤51.6(0.01mm) 20cm 石灰稳定土(8%) LS≤205.8(0.01mm)交叉口非机动车道采用机动车道结构。
人行道结构: 6cm 彩色同质砖 3cm 水泥砂浆(M10) 10cm 素混凝土(C20) 10cm 砂砾石5.2.2道路工程主要施工工作量序号项目名称单位暂估量主要施工方法1机动车道 4cm 细粒式沥青砼（AC-13C[SBS(I-D)改性沥青]m218444.27机械与人工联合2机动车道 粘层油m218444.27机械喷洒3机动车道 8cm 粗沥青砼（AC-25C）m218268.27机械与人工联合4机动车道 0.6cm 稀浆封层（ES-2）m218268.27机械喷洒5机动车道 透层油m218268.27机械喷洒6机动车道 18cm 水泥稳定碎石(5%)m18736.53机械与人工联合7机动车道 18cm 水泥稳定碎石(4%)m218736.53机械与人工联合8机动车道 20cm 石灰稳定土(8%)m219231.29机械与人工联合9机动车道 路床整平m219231.29机械与人工联合10非机动车道 4cm 细粒式沥青砼（AC-13C）m24700.34机械与人工联合11非机动车道 粘层油m24700.34机械喷洒12非机动车道 6cm 中粒式沥青混凝土（AC-20C）m24700.34机械与人工联合13非机动车道 0.6cm 稀浆封层（ES-2）m24700.34机械喷洒14非机动车道 透层油m24700.34机械喷洒15非机动车道 25cm 水泥稳定碎石(4%) m26934.3机械与人工联合16非机动车道 20cm 石灰稳定土(8%) m27572.58机械与人工联合17非机动车道 路床整平m27572.58机械与人工联合18人行道 6cm 彩色同质砖m25160.58人工铺筑19人行道 3cm 水泥砂浆(M10)m25160.58人工铺筑20人行道 10cm 素混凝土(C20)m25160.58机械与人工联合21人行道 10cm 砂砾石m25160.58机械与人工联合22侧平石m4922人工排砌5.2.3工程测量（1）控制点的测设根据业主领桩交底，施工单位进行复核，复核结果经监理复核认可后方可使用。
根据业主所交的导线桩按照施工需要加密控制网，为了保证控制网的可信性，将根据现场条件把控制点都选定在施工作业范围外地势较高处，做到各控制点的通视性良好，符合施工需要控制点选定后，经过实测和导线闭合的平差计算把整个工程范围内的控制点坐标定下来2）中心线、轴线的测量道路中心线的测量：以设计图纸以及测绘院提供的道路中心里程控制桩为基准，沿工程全线加密放出道路中心线测量仪器采用全自动经纬仪3）临时水准点的测量根据勘测设计部门提供的国家水准点进行施工用临时水准点的设置，临时水准点的设置距离以测高不加转点为原则，一般不大于100m临时水准点必须与设计水准点复测闭合，其允许闭合差控制在±12√L mm（L为水准线长度公里数）同时每隔一定时间对其进行复核，以免由于临时水准点的升降而影响施工质量4）标高测量道路标高测量：我们将根据路线竖曲线的变化设立标高中桩及边桩，然后在中桩及边桩上标出路基及各结构层的标高，并定期进行复核在施工时要保护好中桩及边桩5）测量仪器的检测工程开工前，所有进入工地的测量仪器均为经检验合格并在有效期内才能使用，以确保工程中使用的测量仪器的误差控制为统一标准，减少整个施工中的系统误差。
5.2.4沟、塘、暗浜路段处理本工程沿线分布有多处明（暗）浜，填浜将按照要求，具体措施如下：（1）对河浜进行筑坝、抽水，采用挖机将淤泥全部清除，挖至原状土，边坡修成高度为20cm宽度不小于30cm的台阶2）在整个河床底部铺设50cm砾石砂过滤层，压平、挤密、稳定后铺设土工布3）土工布采用针刺无妨布土工布质量不小于400g/m2,土工布搭接宽度50cm，河浜上部边上各留1m的包裹压边宽度土工布上铺设二灰4）二灰填筑采用粉煤灰掺石灰分层填筑，石灰采用三级以上磨细生石灰粉煤灰石灰重量比95： 5，粉煤灰采用高钙粉煤灰二灰填筑施工方法如下：（1）恢复路基中线并按10m加密中桩，若河塘比较宽，应准确放出二灰填筑线和包边土（素土回填部分）填筑线以及排水沟的具体位置经监理工程师检查认可后，方可进行二灰填筑2）选择符合要求的二灰，提前做好标准击实试验，并报监理工程师批准3）在施工前做好排水系统的施工并保证排水沟不被路基填料和施工机械破坏，保持二灰填筑区域的排水畅通施工中回填区域不得积水4）二灰的含水量宜在灰场调整后再运到工地直接摊铺辗压，以达到提高工效之目的已摊铺的二灰因故造成过湿或过干，应晾晒或喷洒水份调整好含水量后摊铺。
5）二灰分层填筑，分层碾压，分层压实厚度为30cm摊铺后的二灰必须及时碾压，做到当天摊铺，当天压实完毕，以防水份蒸发而影响压实效果碾压时应使二灰处于最佳含水量范围内6）二灰宜采用振动压路机碾压二灰辗压，应遵循先轻后重原则，对人工摊铺的灰层宜先用履带式机具或轻型压路机静压1—2遍，稳定后，用振动压路机碾压3—4遍7）辗压顺序应遵循先低后高的原则，直线段由土质边坡向路中心辗压，曲线段由弯道内侧向外侧辗压8）二灰填筑碾压完成后，及时进行顶部的封层土施工本工程封层土一般采用30cm石灰土5.2.5路基施工由于上海市属于软土地区，路基压实采用重型击实标准控制土基顶面验收弯沉值小于310.8（0.01mm）填土时一定要根据设计要求控制土路基纵坡、横坡、平整度及标高为保证填土表层不积水，在填土时先填低洼地段，后填一般地段，先填路中，再填路边，路基上路床顶面应做出1.5%的横坡，同时保持一定的纵坡，以利路基排水路基施工采用20T重型压路机和15T轻型压路机结合进行碾压，采用重型压实标准碾压时，压路机压不到或不能碾压地段必须采取蛙式打夯机或人工夯实路基压实时，应遵循先轻后重、先稳后振、先慢后快、先边后中、先高后低、以及轮迹要重叠等原则。
路基压实后，不得有松散、弹簧、翻浆及表面不平整等现象，路基碾压后，路基含水量应按最佳含水量控制在16～20％，最佳密实度达到设计标准碾压后对土路基标高、纵横、坡度和平整度再进行调整填土层要每层进行土壤密实度环刀试验并每层要请监理工程师签字验收然后再填筑下一层直至回填至路基标高5.2.6石灰稳定土施工本工程垫层采用厚度为20厘米的石灰土，石灰土掺石灰剂量为8％，石灰土垫层压实度≥96%，抗压强度≥0.8Mpa机动车道上路床30cm厚采用石灰土加固处理， 上路床路基压实度≥96%5.2.6.1施工方案：（1）石灰土填筑采用“路拌法”施工，施工时确保分层填筑，分层碾压，每层回填厚度不宜超过20cm2）工艺流程：施工准备→运土及焖料→施工放样→拌合→平整碾压→养护 (3)机械设备选型 配备路拌机、平地机、三轮振动压路机、轮胎压路机、挖掘机、推土机各1台，及小型振动夯机及其他辅助机械同时按施工进度要求配备足够数量的自卸运输车、洒水车等5.2.6.2施工准备（1）土基、底基层和其中的各种雨、电力管等隐蔽构造物，经过自检合格，报监理工程师检验、签字认可后，铺筑其上面的基层2）石灰土施工时先采用集中堆放填土，掺入相应比例的石灰，加以焖料处理并采取防雨淋措施，严格控制好焖料时间，待焖灰达到要求后才能分层摊铺，加灰拌和与碾压。
3）原材料： 土、灰除满足规范要求外，施工中控制点为：（a）石灰应符合Ⅲ级以上标准，石灰在使用前10天充分消解并过筛（10MM筛孔）；其活性氧化物（MgO+CaO）含量不得低于70%；石灰进场后须对石灰进行技术指标检测，符合规范要求方可使用； （b）消石灰存放时间宜控制在2个月以内；（c）土以就地取材为原则，塑性指数15～20为最好，土中不得含有树根、杂草等杂物；一个作业段内采用土质相同的土（击实标准和灰剂量相同），以便对压实度进行准确控制d）水：采用一般饮用水或不含油质、杂质的干净水均可e)混合料组成设计在施工中将采用检验合格的块灰与素土混合料按重量比，结构垫层为石灰：土=8：100重量比集中拌合，机动车道上路床为石灰：土=6：100重量比集中拌合拌制好以后闷料3－5天，待块灰充分消解并保证混合料有一定的湿度（达到最佳含水量）后再进行摊铺5.2.6.3运输：石灰的运输采用自卸车，装料前应将车箱各种杂物清扫干净运输车数量为10辆5.2.6.4施工工艺：（1）准备下承层石灰稳定土的下一层应具有规定的路拱和横坡度，不得有翻浆及软弱部位完工时间较长表面浮土较厚的路基应洒水闷放一夜后使用三轮压路机碾压一遍。
2）根据设计图纸，由测量员放出石灰土边线3）备土：用于石灰土的土必须符合规范要求，不含树皮、草根等杂物备土前要用土培好路肩，路肩应同结构层等厚根据松铺系数计算出单位面积内卸土数量0.23m3/m24）整平：摊铺素土首先使用推土机粗平，再使用平地机精平试验员测素土的含水量，如小于石灰稳定土最佳含水量就用喷管洒水车洒水一遍5）备灰备灰前，用压路机对铺开的松土碾压1~2遍，保证备灰时不产生大的车辙，严禁重车在作业段内调头备灰前应根据灰剂量、不同含水量情况下的石灰松方干容重及石灰土最大干容重计算每延米的石灰用量根据计算出的每延米石灰的松方用量，分两条成梯形状均匀地码条备灰，并用卡尺逐段验收数量，不准用汽车直接大堆备灰备灰前应事先在灰条位置标出两条灰线，以确保灰条顺直铺灰前应在灰土的边沿打出标线，然后将石灰均匀地铺撒在标线范围内，铺灰应用人工撒铺6）拌和采用灰土拌和机拌和，铧犁作为附助设备配合拌和a）土的含水量小，应首先用铧犁翻拌一遍，使石灰置于中、下层，然后洒水补充水份，并用铧犁继续翻拌，使水份分布均匀考虑拌和、整平过程中的水份损失，含水量适当大些（根据气候及拌和整平时间长短确定），土的含水量过大，用铧犁进行翻拌凉晒。
（b）水份合适后，用平地机粗平一遍，然后用灰土拌和机拌和第一遍拌和时要指派专人跟机进行挖验，每间隔5~10米挖验一处，检查拌和是否到底对于拌和不到底的段落，及时提醒拌和机司机返回重新拌和 （c）桥头两端在备土时应留出2米空间，将土摊入附近，拌和时先横向拌和两个单程，再进行纵向拌和，以确保桥头处灰土拌和均匀 第二遍拌和前，宜用平地机粗平一遍，然后进行第二遍拌和若土的塑指高，土块不易拌碎，应增加拌和遍数，并注意下一次拌和前要对已拌和过的灰土进行粗平和压实，然后拌和，以达到拌和均匀，满足规范要求为准压实的密度愈大，对土块的破碎效果愈好，采用此法可达到事半功倍的目的，否则既使再多增加拌和遍数也收效甚微拌和时拌和机各行程间的搭接宽度不小于10cm对于桥头处拌和同样采用先横向拌和2个单程，再进行纵向拌和7)石灰土整平 用平地机，结合少量人工整平 虚铺系数：摊铺系数拟采用1.2，摊铺厚度为24cm （a）灰土拌和符合要求后，用平地机粗平一遍，消除拌和产生的土坎、波浪、沟槽等，使表面大致平整b）用震动压路机稳压1~2遍c）利用控制桩用水平仪放样，石灰粉作出标记，样点分布密度视平地机司机水平确定。
d）平地机由外侧起向内侧进行刮平 （e）重复（3）~（4）步骤直至标高和平整度满足要求为止灰土接头、桥头、边沿等平地机无法正常作业的地方，应由人工完成清理、平整工作 （f）整平时多余的灰土不准废弃于边坡上 （g）要点提示 ·最后一遍整平前，宜用洒水车喷洒一遍水，以补充表层水份，有利于表层碾压成型 ·最后一遍整平时平地机应“带土”作业 ·切忌薄层找补 ·备土、备灰要适当考虑富余量，整平时宁刮勿补8)碾压 (a)碾压标准：路堤用刮平机找平，然后开始碾压，振动压路机碾压6遍、静碾压路机静碾4遍，将水分控制在最佳含水量范围内 碾压采用30T级振动式重型压路机和18T三轮静态压路机联合完成b)整平完成后，首先用振动压路机由路边沿起向路中心碾压（超高段自内侧向外层碾压），有超高段落由内侧起向外侧碾压，碾压采用大摆轴法，即全轮错位，搭接15~20厘米，用此法震压6~8遍，下层压实度满足要求后，改用三轮压路机低速1/2错轮碾压2~3遍，消除轮迹，达到表面平整、光洁、边沿顺直路肩要同路面一起碾压c)要点提示·碾压必须连续完成，中途不得停顿·压路机应足量，以减少碾压成型时间，合理配备为重型压路机2台，三轮静态压路机2台。
·碾压过程中应行走顺直，低速行驶·桥头处10米范围内横向碾压9)翻浆处理遇有改善土大面积翻浆，用拌合机拌合晾晒，遇石灰土小面积翻浆用人工挖除换填，然后刮平碾压成型10)养生碾压成型路段及时封闭交通采用洒水养生法保持石灰土具有一定的湿度，洒水汽车要求为喷管式速度限制在20km/h，且不得掉头、急刹车和停留在下层覆盖之前均应充分养生11)因石灰稳定土施工可能经过雨季，应密切注意天气变化，及时调整施工安排并做好临时排水设施，防止雨水浸泡和冲刷混合料12）接缝和调头处理两工作段搭接部分，采用对接形式，一段碾压结束后，留未端5m不碾压，第二天施工时，将前一段留下未压部分一起拌和碾压若第二天不能继续施工的，则在当天最后一端的未端待混合料拌和结束，挖一条与路基宽度一致的槽，槽内放与压实度等厚的方木，方木另一侧用素土回填3m长，然后整型碾压，待继续施工下段时，紧接作业段拌和结束后，除去方木，用混合料回填槽口，造近方木未能拌和部分应人工进行拌和拌和机和其它机械应尽量避免在压成型的灰土上调头，否则需在调头区铺盖一层10cm厚的砂砾，以防损坏灰土表面保证施工接茬处要表面平整稳定、密实，无坑洼13）石灰土路基主要质量标准： 中线高程 ±20㎜ 厚度 ＋20㎜，－10% 平整度 10㎜ 宽度 不小于设计规定(14)质量通病及防治 1）搅拌不均匀 (a)现象：石灰和土掺和后搅拌遍数不够，色泽呈花白现象。
有的局部无灰，有的局部石灰成团 (b)原因分析： a)搅拌遍数不够 b)无强制搅拌设备，偷工减料 c)危害：石灰土的强度将达不到设计要求，影响道路施工效果和使用寿命 (c)治理方法：按施工技术规程的规定：将备好的土和石灰按比例交叠堆在拌合场地上，尽量多拌合几遍，达到拌合均匀，色泽一致，无花白现象土干时随拌随打水花，加水多少以最佳含水量控制 2）石灰土厚度不够 (a)现象：石灰土达不到设计厚度 (b)原因分析： a)省略了路床工序，对土路床的密实度、纵横断面高程、平整度、宽度指标未予控制 b)石灰土摊铺厚度控制不均匀 (c)危害：造成道路承载力大小不同，投入使用后出现沉降变形 (d)治理方法：要按质量检验评定标准所规定的土路床工序，控制土路床的密实度、纵横断面高程、平整度、宽度尽量将石灰土摊铺均匀，及时进。
