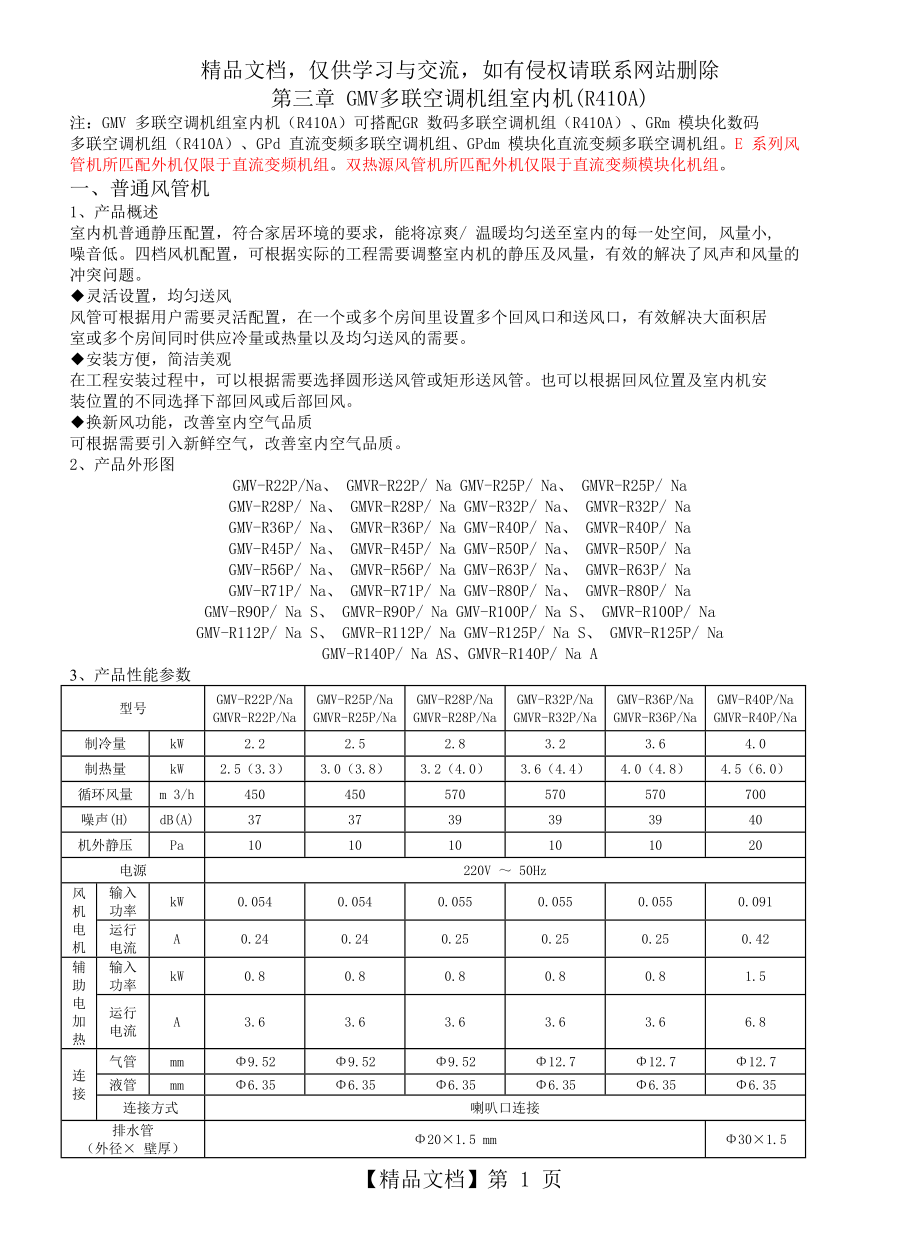

精品文档，仅供学习与交流，如有侵权请联系网站删除第三章 GMV多联空调机组室内机(R410A)注：GMV 多联空调机组室内机（R410A）可搭配GR 数码多联空调机组（R410A）、GRm 模块化数码多联空调机组（R410A）、GPd 直流变频多联空调机组、GPdm 模块化直流变频多联空调机组E 系列风管机所匹配外机仅限于直流变频机组双热源风管机所匹配外机仅限于直流变频模块化机组一、普通风管机1、产品概述室内机普通静压配置，符合家居环境的要求，能将凉爽/ 温暖均匀送至室内的每一处空间, 风量小,噪音低四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质2、产品外形图GMV-R22P/Na、 GMVR-R22P/ Na GMV-R25P/ Na、 GMVR-R25P/ NaGMV-R28P/ Na、 GMVR-R28P/ Na GMV-R32P/ Na、 GMVR-R32P/ NaGMV-R36P/ Na、 GMVR-R36P/ Na GMV-R40P/ Na、 GMVR-R40P/ NaGMV-R45P/ Na、 GMVR-R45P/ Na GMV-R50P/ Na、 GMVR-R50P/ NaGMV-R56P/ Na、 GMVR-R56P/ Na GMV-R63P/ Na、 GMVR-R63P/ NaGMV-R71P/ Na、 GMVR-R71P/ Na GMV-R80P/ Na、 GMVR-R80P/ NaGMV-R90P/ Na S、 GMVR-R90P/ Na GMV-R100P/ Na S、 GMVR-R100P/ NaGMV-R112P/ Na S、 GMVR-R112P/ Na GMV-R125P/ Na S、 GMVR-R125P/ NaGMV-R140P/ Na AS、GMVR-R140P/ Na A3、产品性能参数型号GMV-R22P/Na GMVR-R22P/NaGMV-R25P/Na GMVR-R25P/NaGMV-R28P/Na GMVR-R28P/NaGMV-R32P/Na GMVR-R32P/NaGMV-R36P/Na GMVR-R36P/NaGMV-R40P/Na GMVR-R40P/Na制冷量kW2.22.52.83.23.64.0制热量kW2.5（3.3）3.0（3.8）3.2（4.0）3.6（4.4）4.0（4.8）4.5（6.0）循环风量m 3/h450450570570570700噪声(H)dB(A)373739393940机外静压Pa101010101020电源220V ～ 50Hz风机电机输入功率kW0.0540.0540.0550.0550.0550.091运行电流A0.240.240.250.250.250.42辅助电加热输入功率kW0.80.80.80.80.81.5运行电流A3.63.63.63.63.66.8连接气管mmΦ9.52Φ9.52Φ9.52Φ12.7Φ12.7Φ12.7液管mmΦ6.35Φ6.35Φ6.35Φ6.35Φ6.35Φ6.35连接方式喇叭口连接排水管（外径× 壁厚）Φ20×1.5 mmΦ30×1.5尺寸（宽× 深× 高）875×680×220 mm980×736 ×266净重kg2736推荐电源线mm2×根1.0×3热泵 1.5×3 纯热泵1.0×3型号GMV-R45P/Na GMVR-R45P/NaGMV-R50P/Na GMVR-R50P/NaGMV-R56P/Na GMVR-R56P/NaGMV-R63P/Na GMVR-R63P/NaGMV-R71P/Na GMVR-R71P/NaGMV-R80P/Na GMVR-R80P/Na制冷量kW4.55.05.66.37.18.0制热量kW5.0（6.5）5.8（7.3）6.3（8.4）7.0（9.1）8.0（10.1）8.8（10.9）循环风量m 3/h7007001000100011001100噪声(H)dB(A)404041414242机外静压Pa202025252525电源220V ～ 50Hz风机电机输入功率kW0.0910.0910.1570.1570.1570.157运行电流A0.420.420.720.720.720.72辅助电加热输入功率kW1.51.52.12.12.12.1运行电流A6.86.89.59.59.59.5连接管气管mmΦ12.7Φ15.9液管mmΦ6.35Φ9.52连接方式喇叭口连接排水管（外径× 壁厚）Φ30×1.5 mmΦ30×1.5 mm尺寸（宽× 深× 高）980×736×266 mm1159×736×260 mm净重kg3637推荐电源线mm2×根热泵1.5×3 纯热泵1.0×3热泵 2.5×3 纯热泵1.0×3型号GMV-R90P/NaS GMVR-R90P/NaGMV-R100P/NaS GMVR-R100P/NaGMV-R112P/NaS GMVR-R112P/NaGMV-R125P/NaS GMVR-R125P/NaGMV-R140P/NaAS GMVR-R140P/NaA制冷量kW9.010.011.212.514.0制热量kW10.0（13.6）11.0(14.6)12.5（16.1）13.5（17.1）15.0（18.6）循环风量m 3/h17001700170017002000噪声(H)dB(A)4444444445机外静压Pa3030303050电源220V ～ 50Hz(380V 3N ～ 50Hz)风机电机输入功率kW0. 270. 270. 270. 270. 47运行电流A1.21.21.21.22.14辅助电加热输入功率kW3.63.63.63.63.6运行电流A5.55.55.55.55.5连接管气管mmΦ15.9液管mmΦ9.52连接方式喇叭口连接排水管（外径× 壁厚）mmΦ30×1.5尺寸（宽× 深× 高）mm1385×736×260净重kg4955推荐电源线mm2×根热泵型1.5×5 纯热泵型1.0×3注：① .本机组设计执行标准GB/T 18837-2002。
②.机组性能参数会因产品的改良有所改变，恕不另行通知具体参数请以产品铭牌为准③.GMV-R型表示热泵机组，GMVR-R表示纯热泵机组，热泵机组制热量含辅电，纯热泵机组不带辅电，制热量不含辅电④.型号带S为三相电⑤.噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点4、产品安装4.1 产品安装注意事项4.1.1 机组安装基础◆确保顶部吊杆﹑天花板、建筑物结构等有足够的强度来承受机组的重量4.1.2 机组位置与环境◆安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动4.1.3 机组管路连接◆为避免在连接管上冷凝结露, 管路必须用保温材料和胶带包扎与空气隔绝悬空的连接管路应做好支撑，支撑之间距离不超过1m4.1.4 电气安装◆空调必须可靠接地，若接地不正确会导致触电或火灾4.2 产品外形尺寸1）GMV-R22P/H、GMVR-R22P/H、GMV-R25P/H、GMVR-R25P/H、GMV-R28P/H、GMVR-R28P/H、GMV-R32P/H、GMVR-R32P/H、GMV-R36P/H、GMVR-R36P/H 室内机组外形尺寸( 单位：mm):注：纯热泵无辅助电加热部件。
2）GMV-R40P/H、GMVR-R40P/H、GMV-R45P/H、GMVR-R45P/H、GMV-R50P/H、GMVR-R50P/H、GMVR56P/H、GMVR-R56P/H、GMV-R63P/H、GMVR-R63P/H、GMV-R71P/H、GMVR-R71P/H、GMV-R80P/H、GMVRR80P/H、GMV-R90P/HS、GMVR-R90P/H、GMV-R100P/HS、GMVR-R100P/H、GMV-R112P/HS、GMVR-R112P/H、GMV-R125P/HS、GMVR-R125P/HS、GMV-R140P/HAS、GMVR-R140P/HA 室内机组外形尺寸对不同机型A、B、C 等所表示的尺寸如下表所示( 单位：mm):型号ABCDEFGHIJGMV-R40P/H、 GMVR-R40P/H、GMV-R45P/H、 GMVR-R45P/H、GMV-R50P/H、 GMVR-R50P/H932430738892980736738125203266GMV-R56P/H、 GMVR-R56P/H、GMV-R63P/H、 GMVR-R63P/H、GMV-R71P/H、 GMVR-R71P/H、GMV-R80P/H、 GMVR-R80P/H111442091810741159736918207207260GMV-R90P/HS、 GMVR-R90P/H GMV-R100P/HS、 GMVR-R100P/H、GMV-R112P/HS、 GMVR-R112P/、HGMV-R125P/HS、 GMVR-R125P/H、GMV-R140P/HAS、GMVR-R140P/HA135043011551310138573611552072072604.3 产品安装及维修空间4.4 风管式室内机安装示意4.4.1 风管安装下方左图表示后回风口的安装，根据实际安装需要也可使用下回风口（如图虚线部分所示）。
序号1 2 3 4 5 6 名称吊杆回风管风管式室内机回风口送风管送风口注：风管最大长度是指最远送风口的送风管总长加上相对应到最远回风口的回风管总长4.4.2 新风管◆ 当需要接新风管时，切除新风挡板◆ 安装圆形法兰以便接上新风管◆ 新风进入机组前必须过滤4.4.3 风管式室内机高、低静压选择通过现场调整室内接线，风管送风式室内机根据工程需要可选择高或低静压二、超薄风管机1、产品概述多联超薄风管式室内机采用超薄型机身设计，整机高度仅有185mm，在同行业同类产品当中，机身最薄在天花板的上部只需要200mm 的空间，便可安装多联暗藏风管式室内机的所有机型◆强劲快速的制冷制热多联超薄风管式室内机采用电子膨胀阀，结合智能化温度控制技术，具有强劲的制冷（制热）功能，使系统能够快速制冷（制热），使室内温度能迅速达到设定温度◆室内温度精准控制通过对电子膨胀阀的调节来控制室内机的制冷量（制热量），使室内温度精确地维持在设定温度±0.5℃之间，使室内温度场分布均匀并避免了室内温度的波动，增强了空调房间的舒适度◆低噪声的风道设计高效的风道设计，多联超薄室内机采用塑料蜗壳和风叶，智能设计风道，在保证足够风量的前提下，运行噪音大大降低。
2、产品外形图GMV-R22P/HL、GMVR-R22P/HL GMV-R25P/HL、GMVR-R25P/HLGMV-R28P/HL、GMVR-R28P/HL GMV-R32P/HL、GMVR-R32P/HLGMV-R36P/HL、GMVR-R36P/HL GMV-R40P/HL、GMVR-R40P/HLGMV-R45P/HL、GMVR-R45P/HL GMV-R50P/HL、GMVR-R50P/HLGMV-R56P/HL、GMVR-R56P/HL GMV-R63P/HL、GMVR-R63P/HLGMV-R71P/HL、GMVR-R71P/HL3、产品性能参数型号GMV-R22P/NaL GMVR-R22P/NaLGMV-R25P/NaL GMVR-R25P/NaLGMV-R28P/NaL GMVR-R28P/NaLGMV-R32P/NaL GMVR-R32P/NaL制冷量kW2.22.52.83.2制热量kW2.5（3.0）3.0（3.5）3.2（4.0）3.6（4.4）循环风量m 3/h420420540540噪声(H/L)dB(A)36/2936/2937/3037/30电源220V ～ 50Hz风机电机输入功率kW0.0420.0420.0550.055运行电流A0.190.190.250.25辅助电加热输入功率kW0.50.50.80.8运行电流A2.32.33.63.6连接管气管mmΦ9.52Φ9.52Φ9.52Φ12.7液管mmΦ6.35Φ6.35Φ6.35Φ6.35连接方式喇叭口连接排水管inchG3/4 ＂G3/4 ＂G3/4 ＂G3/4 ＂尺寸( 宽× 深× 高)mm1007×510×1851007×510×1851007×510×1851007×510×185净重kg20202020推荐电源线mm2×根1.0×3型号GMV-R36P/NaL GMVR-R36P/NaLGMV-R40P/NaL GMVR-R40P/NaLGMV-R45P/NaL GMVR-R45P/NaLGMV-R50P/NaL GMVR-R50P/NaL制冷量kW3.64.04.55.0制热量kW4.0（4.8）4.5（6.0）5.0（6.5）5.8（7.3）循环风量m 3/h540700700700噪声(H/L)dB(A)37/3038/3138/3139/32电源220V ～ 50Hz风机电机输入功率kW0.0550.0550.0550.076运行电流A0.250.250.250.35辅助电加热输入功率kW0.81.51.51.5运行电流A3.66.86.86.8连接管气管mmΦ12.7Φ12.7Φ12.7Φ12.7液管mmΦ6.35Φ6.35Φ6.35Φ6.35连接方式喇叭口连接排水管inchG3/4 ＂G3/4 ＂G3/4 ＂G3/4 ＂尺寸( 宽× 深× 高)mm1007×510×1851367×510×1851367×510×1851367×510×185净重kg20222222推荐电源线mm2×根1.0×3热泵型1.5×3 纯热泵型1.0×3型号GMV-R56P/NaL GMVR-R56P/NaLGMV-R63P/NaL GMVR-R63P/NaLGMV-R71P/NaL GMVR-R71P/NaL制冷量kW5.66.37.1制热量kW6.3（8.4）7.1（9.2）8.0（10.1）循环风量m 3/h100010001000噪声(H/L)dB(A)42/3542/3542/35电源220V ～ 50Hz风机电机输入功率kW0.0530.0530.053运行电流A0.240.240.24辅助电加热输入功率kW2.12.12.1运行电流A9.59.59.5连接管气管mmΦ15.9Φ15.9Φ15.9液管mmΦ9.52Φ9.52Φ9.52连接方式喇叭口连接排水管inchG3/4 ＂G3/4 ＂G3/4 ＂尺寸( 宽× 深× 高)mm1637×510×1851637×510×1851637×510×185净重kg303030推荐电源线mm2×根热泵型2.5×3 纯热泵型1.0×3注：① .本机组设计执行标准GB/T 18837-2002。
②.机组性能参数会因产品的改良有所改变，恕不另行通知具体参数请以产品铭牌为准③.GMV-R型表示热泵机组，GMVR-R表示纯热泵机组，热泵机组制热量含辅电，纯热泵机组不带辅电，制热量不含辅电④.噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点⑤.该系列机型适用于不接风管的场合，如果接风管会影响机组正常使用4、产品安装4.1 产品安装注意事项4.1.1 机组安装基础◆确保顶部吊杆﹑天花板、建筑物结构等有足够的强度来承受机组的重量4.1.2 机组位置与环境◆安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动4.1.3 机组管路连接◆为避免在连接管上冷凝结露，管路必须用保温材料和胶带包扎与空气隔绝悬空的连接管路应做好支撑，支撑之间距离不超过1m4.1.4 电气安装◆空调必须可靠接地，若接地不正确会导致触电或火灾4.2 产品外形尺寸注：① . 低静压超薄风管式室内机不可接风道，纯热泵无辅助电加热部件；② . 上图包括GMV-R22P/HL、GMV-R25P/HL、GMV-R28P/HL、GMV-R32P/HL、GMV-R36P/HL、GMVR-R22P/HL、GMVR-R25P/HL、GMVR-R28P/HL、GMVR-R32P/HL、GMVR-R36P/HL 的外观图，GMV-R40P/HL、GMVR45P/HL、GMV-R50P/HL、GMV-R56P/HL、GMV-R63P/HL、GMV-R71P/HL、GMVR-R40P/HL、GMVR-R45P/HL、GMVR-R50P/HL、GMVR-R56P/HL、GMVR-R63P/HL、GMVR-R71P/HL 因风机个数不同，外观会有所不同；③ . 吊勾孔位以实际产品的尺寸为准。
4.3 产品安装及维修空间三、E 系列风管机1、产品概述大量采用非金属材料，机身轻而薄，制冷量6300W 的E 系列风管机，其壳体厚度仅为20 厘米，行业内最小产品之一，安装于天花板内，不占室内空间，非常适合家庭和办公场所使用◆◆智能排水装置智能排水装置可使水位落差高达1.1 米，施工安装更简便，大大丰富了功能需求( 需特别订购)◆◆安装方便，简洁美观卡扣式塑料滤网设计、可拆卸风机系统、独立设计的水泵组件及电器盒组件，有效的解决了过滤网、风机、电机、水泵、电器盒在维修空间不宽裕时难以拆卸的问题，安装维修更便捷在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风采用控制先进的触摸式显示器，更加简捷、美观、高档◆◆普通静压的室内机配置四档风机室内机普通静压配置，符合家居环境的要求，能将凉爽/ 温暖均匀送至室内的每一处空间, 风量小,噪音低四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题◆◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。
◆◆安全性设计机组采用陶瓷PTC 电加热，具有使用安全、热转换率高、升温迅速、无氧耗、自动恒温等特点机组更安全、更节能、环境温度低时制热更迅速2、产品外形图GMV-R22P/NaE、 GMVR-R22P/NaE、 GMV-R25P/NaE、 GMVR-R25P/NaE、GMV-R28P/NaE、 GMVR-R28P/NaEGMV-R32P/NaE、 GMVR-R32P/NaE、 GMV-R36P/NaE、 GMVR-R36P/NaE、GMV-R40P/NaE、 GMVR-R40P/NaEGMV-R45P/NaE、 GMVR-R45P/NaE、 GMV-R50P/NaE、 GMVR-R50P/NaE、GMV-R56P/NaE、 GMVR-R56P/NaEGMV-R63P/NaE、 GMVR-R63P/NaE、 GMV-R71P/NaE、 GMVR-R71P/NaE、GMV-R80P/NaE、 GMVR-R80P/NaEGMV-R90P/NaES、 GMVR-R90P/NaE、 GMV-R100P/NaES、GMVR-R100P/NaE、GMV-112P/NaES、GMVR-R112P/NaEGMV-R125P/NaES、GMVR-R125P/NaE、 GMV-R140P/NaES、GMVR-R140P/NaE、3、产品性能参数型号GMV-R22P/NaE GMVR-R22P/NaEGMV-R25P/NaE GMVR-R25P/NaEGMV-R28P/NaE GMVR-R28P/NaEGMV-R32P/NaE GMVR-R32P/NaE制冷量kW2.22.52.83.2制热量kW2.5(3.0)3.0(3.5)3.2(3.7)3.6(4.4)循环风量m 3/h450450450550噪声(H/L)dB(A)37/3037/3037/3039/35机外静压Pa0/150/150/150/15电源220V ～ 50Hz风机电机输入功率kW0.0750.0750.0750.06运行电流A0.280.280.280.31辅助电加热输入功率kW0.50.50.50.8运行电流A2.32.32.33.7连接管气管mmΦ9.52Φ9.52Φ9.52Φ12.7液管mmΦ6.35Φ6.35Φ6.35Φ6.35连接方式喇叭口连接排水管（外径× 壁厚）mmΦ20×1.5Φ20×1.5Φ20×1.5Φ20×1.5尺寸( 宽× 深× 高)mm700×615×200700×615×200700×615×200700×615×200净重kg22222223推荐电源线mm2×根1.0×3型号GMV-R36P/NaE GMVR-R36P/NaEGMV-R40P/NaE GMVR-R40P/NaEGMV-R45P/NaE GMVR-R45P/NaEGMV-R50P/NaE GMVR-R50P/NaE制冷量kW3.64.04.55.0制热量kW4.0(4.8)4.5(5.5)5.0(6.0)5.8(6.8)循环风量m 3/h550700700700噪声(H/L)dB(A)39/3540/3640/3640/36机外静压Pa0/150/150/150/15电源220V ～ 50Hz风机电机输入功率kW0.060.0650.0650.065运行电流A0.310.410.410.41辅助电加热输入功率kW0.81.01.01.0运行电流A3.74.74.74.7连接管气管mmΦ12.7Φ12.7Φ12.7Φ12.7液管mmΦ6.35Φ6.35Φ6.35Φ6.35连接方式喇叭口连接排水管（外径× 壁厚）mmΦ20×1.5Φ20×1.5Φ20×1.5Φ20×1.5尺寸( 宽× 深× 高)mm700×615×200900×615×200900×615×200900×615×200净重kg23272727推荐电源线mm 2× 根1.0×3热泵型1.5×3 纯热泵型1.0×3型号GMV-R56P/NaE GMVR-R56P/NaEGMV-R63P/NaE GMVR-R63P/NaEGMV-R71P/NaE GMVR-R71P/NaEGMV-R80P/NaE GMVR-R80P/NaE制冷量kW5.66.37.18.0制热量kW6.3(7.3)7.0(8.5)8.0(9.5)8.8(10.1)循环风量m 3/h700100010001100噪声(H/L)dB(A)41/3742/3842/3843/39机外静压Pa0/150/150/1510/20电源220V ～ 50Hz风机电机输入功率kW0.0650.0950.0950.17运行电流A0.410.450.450.72辅助电加热输入功率kW1.01.51.52.1运行电流A4.77.17.110.0连接管气管mmΦ15.9Φ15.9Φ15.9Φ15.9液管mmΦ9.52Φ9.52Φ9.52Φ9.52连接方式喇叭口连接排水管（外径× 壁厚）mmΦ20×1.5Φ20×1.5Φ20×1.5Φ20×1.5尺寸( 宽× 深× 高)mm900×615×2001100×615×2001100×615×2001200×655×260净重（热泵型/ 纯热泵型）kg27313136/35推荐电源线mm2× 根热泵型 1.5×3 纯热泵型1.0×3热泵型2.5×3 纯热泵型 1.0×3型号GMV-R90P/NaES GMVR-R90P/NaEGMV-R100P/NaES GMVR-R100P/NaEGMV-R112P/NaES GMVR-R112P/NaEGMV-R125P/NaES GMVR-R125P/NaEGMV-R140P/NaES GMVR-R140P/NaE制冷量kW9.010.011.212.514.0制热量kW10.0(13.6)11.0(14.6)12.5(16.1)13.5(17.1)15.0(18.6)循环风量m 3/h15001500170020002000噪声(H/L)dB(A)45/4145/4145/4148/4448/44机外静压Pa10/2010/2010/2010/2010/20电源380V 3N ～ 50Hz(220V ～ 50Hz)风机电机输入功率kW0.250.250.250.50.5运行电流A1.021.021.021.81.8辅助电加热输入功率kW3.63.63.63.63.6运行电流A5.55.55.55.55.5连接管气管mmΦ15.9Φ15.9Φ15.9Φ15.9Φ15.9液管mmΦ9.52Φ9.52Φ9.52Φ9.52Φ9.52连接方式喇叭口连接排水管（外径× 壁厚）mmΦ20×1.5Φ20×1.5Φ20×1.5Φ20×1.5Φ20×1.5尺寸( 宽× 深×高)mm1340×655×2601340×655×2601340×655×2601340×655×2601340×655×260净重（热泵型/ 纯热泵型）kg47/4647/4647/4650/4950/49推荐电源线mm2× 根热泵型1.5×3 纯热泵型 1.0×3注：① . 本机组设计执行标准GB/T 18837-2002。
② . 机组性能参数会因产品的改良有所改变，恕不另行通知具体参数请以产品铭牌为准③ . GMV-R 型表示热泵机组，GMVR-R 表示纯热泵机组，热泵机组制热量含辅电，纯热泵机组不带辅电，制热量不含辅电④ . 噪音是在半消音室的测量值, 实际运转时由于环境的改变会稍微高点⑤ . 机外静压一栏中：“/”前数字表示出厂默认机外静压值，“/”后数字表示机组最大机外静压值⑥ . E 系列风管机使用辅助电加热器为PTC，额定功率是在名义制热工况风机第二档下测得，实际运行功率随环境有所变化⑦ . 如需冷凝水提升功能，需在订货时说明⑧ . E 系列风管机所原配外机仅限于直流变频机组⑨ . 热泵机组制热量含辅电，纯热泵机组不带辅电，制热量不含辅电4、产品安装4.1 产品安装注意事项4.1.1 机组安装基础◆确保顶部吊杆﹑天花板、建筑物结构等有足够的强度来承受机组的重量4.1.2 机组位置与环境◆安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动4.1.3 机组管路连接◆为避免在连接管上冷凝结露，管路必须用保温材料和胶带包扎与空气隔绝。
悬空的连接管路应做好支撑，支撑之间距离不超过1m4.1.4 电气安装◆空调必须可靠接地，若接地不正确会导致触电或火灾4.2 产品外形尺寸（单位：mm）：室内机组外形尺寸图（能力范围2.2 ～ 7.1kW）对不同机型A、B、C 等所表示的尺寸如下表所示：室内机组外形尺寸（8.0 ～ 14.0kW）（单位：mm）：4.3 产品安装及维修空间五、挂壁机1、产品概述◆三重防御，层层净化防霉过滤网、静电纤维、抑菌纤维三重防御，空气杂质分类过滤，除尘除异味，抑菌防霉，空气更清新◆静音设计采用先进的不等距斜流风叶与独特的风道设计，加上多格栅辅助风道，运转高效平稳，冷静出色◆流线型外观设计线条圆润、凸显雅致，可与不同风格的居室环境和谐搭配◆自动广角舒适送风送风速度更快、更强韧，送风距离更远，可将风自然、均匀送至房间各个角落，处处给人体贴关怀◆液晶显示遥控器中文液晶显示遥控器，操作简单，空调运转状态信息一目了然◆简单可拆卸面板室内机面板可简便地滑进或滑出，拆卸简单容易，方便清洗，保持室内机外观光洁如新2、产品外形图GMVR-R22G/NaB、 GMV-R22G/NaB GMVR-R28G/NaB、 GMV-R28G/NaBGMVR-R36G/NaB、 GMV-R36G/NaB GMVR-R45G/NaB、 GMV-R45G/NaBGMVR-R50G/NaB、 GMV-R50G/NaB GMVR-R56G/NaB、 GMV-R56G/NaBGMVR-R71G/Na、 GMV-R71G/Na GMVR-R80G/Na、 GMV-R80G/Na3、产品新能参数型号GMV-R22G/NaB GMVR-R22G/NaBGMV-R28G/NaB GMVR-R28G/NaBGMV-R36G/NaB GMVR-R36G/NaBGMV-R45G/NaB GMVR-R45G/NaB制冷量kW2.22.83.64.5制热量kW2.5(3.1)3.2(3.8)4.0(4.6)5.0(5.6)循环风量m 3/h360360500500噪声（H/L）dB(A)37/2837/2843/3243/32电源220V ～ 50Hz风机电机输入功率kW0.0320.0320.0480.048运行电流A0.150.150.220.22辅助电加热输入功率kW0.60.60.60.6运行电流A2.72.72.72.7连接管气管mmΦ9.52Φ9.52Φ12.7Φ12.7液管mmΦ6.35Φ6.35Φ6.35Φ6.35连接方式喇叭口连接排水管（外径× 壁厚）mmΦ20×1.5Φ20×1.5Φ20×1.5Φ20×1.5尺寸( 宽× 深× 高)mm770×190×250770×190×250830×189×285830×189×285净重kg881111推荐电源线mm2× 根1.0×3型号GMV-R50G/NaB GMVR-R50G/NaBGMV-R56G/NaB GMVR-R56G/NaBGMV-R71G/Na GMVR-R71G/NaGMV-R80G/Na GMVR-R80G/Na制冷量kW5.05.67.18.0制热量kW5.8(6.6)6.3(7.1)8.0(9.0)9.0(10.0)循环风量m 3/h70075012001200噪声（H/L）dB(A)45/4045/4049/4249/42电源220V ～ 50Hz风机电机输入功率kW0.0560.0580.0630.085运行电流A0.260.260.290.39辅助电加热输入功率kW0.80.811运行电流A3.63.94.54.5连接管气管mmΦ12.7Φ15.9Φ15.9Φ15.9液管mmΦ6.35Φ9.52Φ9.52Φ9.52连接方式喇叭口连接排水管（外径× 壁厚）mmΦ20×1.5Φ30×1.5φ30×1.5φ30×1.5尺寸( 宽× 深× 高)mm1020×228×3101020×228×3101178×227×3261178×227×326净重kg15.515.517.517.5推荐电源线mm2× 根1.0×3注：① . 本机组设计执行标准GB/T 18837-2002。
② . 机组性能参数会因产品的改良有所改变，恕不另行通知具体参数请以产品铭牌为准③ . GMV-R 型表示热泵机组，GMVR-R 表示纯热泵机组，热泵机组制热量含辅电，纯热泵机组不带辅电，制热量不含辅电④ . 噪音是在半消音室的测量值, 实际运转时由于环境的改变会稍微高点4、产品安装4.1 产品安装注意事项4.1.1 机组安装基础◆确保顶部吊杆﹑天花板、建筑物结构等有足够的强度来承受机组的重量4.1.2 机组位置与环境◆安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动4.1.3 机组管路连接◆为避免在连接管上冷凝结露，管路必须用保温材料和胶带包扎与空气隔绝悬空的连接管路应做好支撑，支撑之间距离不超过1m4.1.4 电气安装◆空调必须可靠接地，若接地不正确会导致触电或火灾4.2 产品外形尺寸注：各挂壁式室内机由于型号不同，外观会有所不同单位：mm型号ABCGMV(R)-R22G/H770250190GMV(R)-R28G/H770250190GMV(R)-R36G/H830285189GMV(R)-R45G/H830285189GMV(R)-R50G/H1020310228GMV(R)-R56G/H1020310228GMV(R)-R71G/H1178326227GMV(R)-R80G/H11783262274.3 产品安装及维修空间四、四面出风天井机1、产品概述大量采用非金属材料，机身轻而薄，制冷量5000W 的天井式室内机，其主机厚度仅为19 厘米，安装于天花板内，不占室内空间，非常适合家庭和办公场所使用。
◆送风均匀强劲全自动运转，四方向送风及三段风向设定，循环风量强劲，凉爽（温暖）直达房间每一个角落，即使天花板高度超过标准层高，凉爽（温暖）也可直达地面◆智能排水装置智能排水装置可使水位落差高达1.1 米，施工安装更简便◆三维螺旋风叶三维螺旋风叶，确保风量且形状更薄，不规则风叶螺矩大大降低运转噪声◆长效过滤清洁网长久型过滤清洁网，清洁周期延长20 倍，维护保养更轻松◆高效率的空气净化器不但能吸附空气中的一氧化碳、二氧化碳、苯、醛、汽油等异味，更能吸附空气中直径1μm 以下的飘尘、花粉、细菌、病毒等有害物质，维持室内空气清新，保护您的健康◆谐调的外观设计隐藏式设计，为了与室内装潢相谐调，所有型号的室内机面板尺寸与外型均相同2、产品外形图GMV-R28T/H、 GMVR-R28T/H GMV-R36T/H、 GMVR-R36T/HGMV-R45T/H、 GMVR-R45T/H GMV-R50T/H、 GMVR-R50T/HGMV-R56T/H、 GMVR-R56T/H GMV-R63T/H、 GMVR-R63T/HGMV-R71T/H、 GMVR-R71T/H GMV-R80T/H、 GMVR-R80T/HGMV-R90T/HS、 GMVR-R90T/H GMV-R100T/HS、GMVR-R100T/HGMV-R112T/HS、GMVR-R112T/H GMV-R125T/HS、GMVR-R125T/HGMV-R140T/HS、GMVR-R140T/H3、产品性能系数型号GMV-R28T/Na GMVR-R28T/NaGMV-R36T/Na GMVR-R36T/NaGMV-R45T/Na GMVR-R45T/NaGMV-R50T/Na GMVR-R50T/Na制冷量kW2.83.64.55.0制热量kW3.2（3.9）4.0（4.7）5.0（5.7）5.8（6.5）循环风量m 3/h680680680680噪声(H/L)dB(A)37/3337/3337/3337/33电源220V ～ 50Hz风机电机输入功率kW0.060.060.0650.065运行电流A0.270.270.280.28辅助电加热输入功率kW0.70.70.70.7运行电流A3.23.23.23.2连接管气管mmΦ9.52Φ12.7Φ12.7液管mmΦ6.35Φ6.35Φ6.35连接方式喇叭口连接排水管（外径× 壁厚）mmΦ30×1.5Φ30×1.5尺寸( 宽× 深× 高)mm主体：840×840×190面板：950×950×60主体：840×840×190面板：950×950×60净重( 主体/ 面板)kg25/6.525/6.5推荐电源线mm2× 根1.0×3型号GMV-R56T/Na GMVR-R56T/NaGMV-R63T/Na GMVR-R63T/NaGMV-R71T/Na GMVR-R71T/NaGMV-R80T/Na GMVR-R80T/Na制冷量kW5.66.37.18.0制热量kW6.3（7.7）7.0（8.4）8.0（9.4）8.8（10.2）循环风量m 3/h1180118011801180噪声(H/L)dB(A)39/3539/3539/3539/35电源220V ～ 50Hz风机电机输入功率kW0.0830.0830.0830.083运行电流A0.370.370.370.37辅助电加热输入功率kW1.41.41.41.4运行电流A6.46.46.46.4连接管气管mmΦ15.9Φ15.9液管mmΦ9.52Φ9.52连接方式喇叭口连接排水管（外径× 壁厚）mmΦ30×1.5Φ30×1.5尺寸( 宽× 深× 高)mm主体：840×840×240 面板：950×950×60净重( 主体/ 面板)kg30/6.5推荐电源线mm2× 根热泵型 1.5×3 纯热泵型 1.0×3型号GMV-R90T/NaS GMVR-R90T/NaGMV-R100T/NaS GMVR-R100T/NaGMV-R112T/NaS GMVR-R112T/NaGMV-R125T/NaS GMVR-R125T/NaGMV-R140T/NaS GMVR-R140T/Na制冷量kW9.010.011.212.514.0制热量kW10.0（12.1）11.0（13.1）12.5（14.6）13.5（15.6）14.5（16.6）循环风量m3/h18601860186018601860噪声(H/L)dB(A)40/3640/3640/3640/3640/36电源220V ～ 50Hz (380V ～ 3N 50Hz)风机电机输入功率kW0.1330.1330.1330.1330.133运行电流A0.590.590.590.590.59辅助电加热输入功率kW2.12.12.12.12.1运行电流A3.23.23.23.23.2连接管气管mmΦ15.9液管mmΦ9.52连接方式喇叭口连接排水管（外径× 壁厚）mmΦ30×1.5尺寸( 宽× 深× 高)mm主体：840×840×320 面板：950×950×60净重( 主体/ 面板)kg38/6.5推荐电源线mm2× 根热泵型 1.5×5 纯热泵型 1.0×3注：① .本机组设计执行标准GB/T 18837-2002。
②.机组性能参数会因产品的改良有所改变，恕不另行通知具体参数请以产品铭牌为准③.GMV-R型表示热泵机组，GMVR-R表示纯热泵机组，热泵机组制热量含辅电，纯热泵机组不带辅电，制热量不含辅电④.辅热分为单相电源和三相电源两种，括号内为三相辅热的电流⑤.型号带S为三相电源⑥.噪音是在半消音室的测量值,实际运转时由于环境的改变会稍微高点⑦.制热量：纯热泵机组制热量（热泵机组制热量）4、产品安装4.1 产品安装注意事项4.1.1 机组安装基础◆◆确保顶部吊杆﹑天花板、建筑物结构等有足够的强度来承受机组的重量4.1.2 机组位置与环境◆◆安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动4.1.3 机组管路连接◆◆为避免在连接管上冷凝结露，管路必须用保温材料和胶带包扎与空气隔绝悬空的连接管路应做好支撑，支撑之间距离不超过1m4.1.4 电气安装◆◆空调必须可靠接地，若接地不正确会导致触电或火灾4.2 产品外形尺寸4.3 产品安装及维修空间4.3 产品安装及维修空间。
