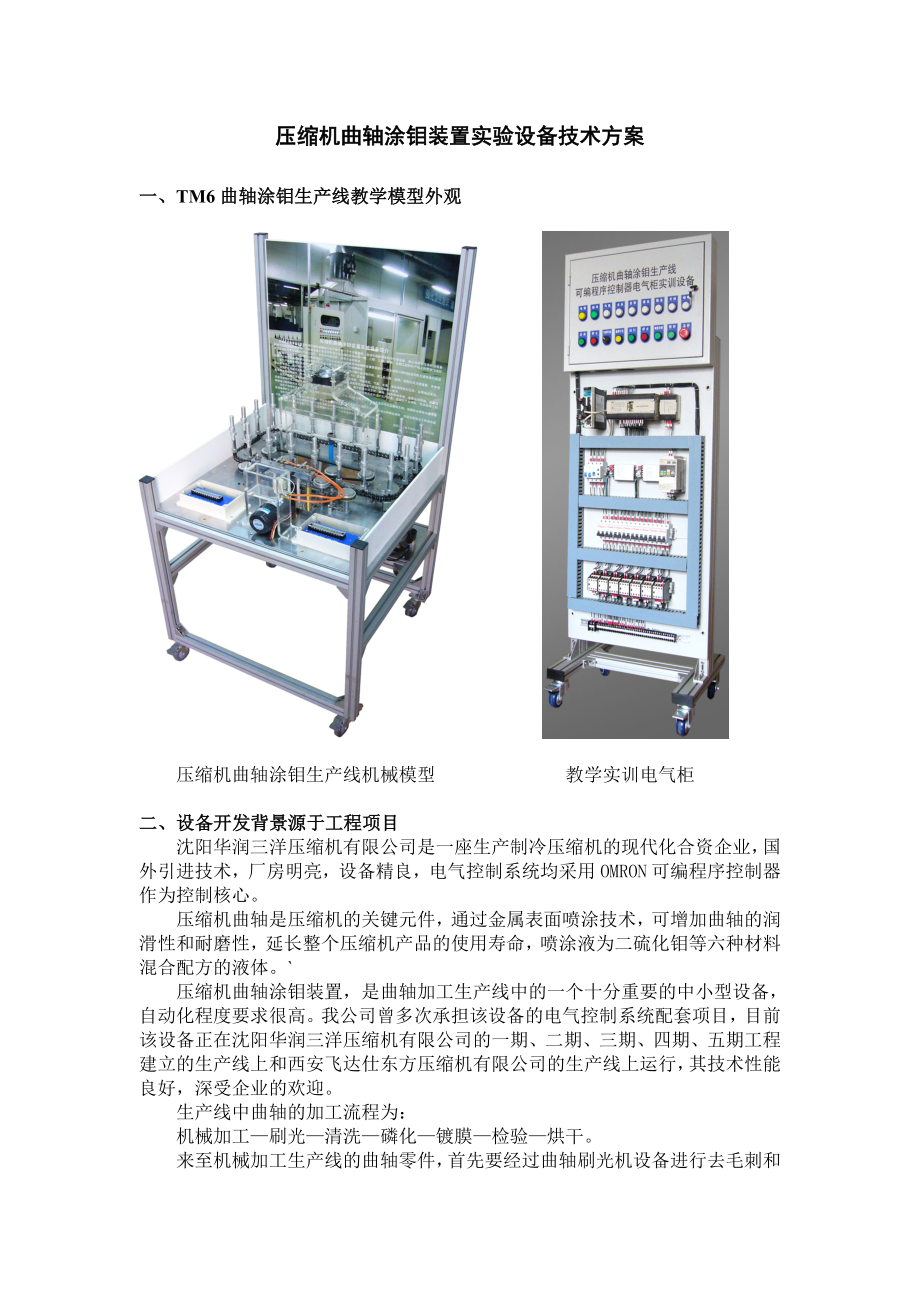

压缩机曲轴涂钼装置实验设备技术方案一、TM6曲轴涂钼生产线教学模型外观压缩机曲轴涂钼生产线机械模型 教学实训电气柜二、设备开发背景源于工程项目沈阳华润三洋压缩机有限公司是一座生产制冷压缩机的现代化合资企业，国外引进技术，厂房明亮，设备精良，电气控制系统均采用OMRON可编程序控制器作为控制核心压缩机曲轴是压缩机的关键元件，通过金属表面喷涂技术，可增加曲轴的润滑性和耐磨性，延长整个压缩机产品的使用寿命，喷涂液为二硫化钼等六种材料混合配方的液体`压缩机曲轴涂钼装置，是曲轴加工生产线中的一个十分重要的中小型设备，自动化程度要求很高我公司曾多次承担该设备的电气控制系统配套项目，目前该设备正在沈阳华润三洋压缩机有限公司的一期、二期、三期、四期、五期工程建立的生产线上和西安飞达仕东方压缩机有限公司的生产线上运行，其技术性能良好，深受企业的欢迎生产线中曲轴的加工流程为：机械加工—刷光—清洗—磷化—镀膜—检验—烘干来至机械加工生产线的曲轴零件，首先要经过曲轴刷光机设备进行去毛刺和抛光表面处理，然后经超声汽相清洗机设备进行三氯乙烯清洗和脱脂碱洗，再由磷酸锰处理装置进行磷化处理经过净化处理后的曲轴，进入这台“曲轴涂钼装置”进行钼液喷涂。
喷涂后的工件经过人工抽检，就是将试件通过专用的检测仪器上的六个发光棒显的高度观察是否处于两条红线范围之内，以确定所喷涂钼膜的厚度和均匀程度是否合格最后，喷涂后的工件经钼膜烘干机进行烘干，进入装配流水线沈阳华润三洋压缩机有限公司压缩机曲轴涂钼装置（生产线）现场照片三、TM6曲轴涂钼生产线教学模型的特点该生产线教学模型是按实际设备进行缩小设计制作的，其外观结构、工作过程、控制方式全部逼真，其目的是真正将生产现场和工程项目引进了大学的工厂自动控制（FA）实验室由于该设备原型技术先进，具有很强的代表性，控制系统硬件组成和软件编程技术特别适合培养未来的工程技术人员，我们经过精心设计，将其制成为教学型生产实验设备该生产线模型知识点很多，密切联系生产实际，涉及电路、气路、水路等学科，具有交流异步电动机、伺服电机、气泵、水泵、电磁阀等执行元件，应用了接近开关、光电开关等检测元件、充分体现了PLC控制、变频调速、伺服电机调速等先进的电气自动化控制核心技术该生产线模型涉及机械零件、机械传动、机械加工等工业常识，展示机械升降系统、链条、链轮传动系统、皮带运动系统，水幕墙环保系统等机械工艺技术的实际具体运用该生产线模型是为了实现曲轴工件表面喷涂工艺要求，如何完成这些动作？并能够达到控制精度、保证运行速度、以及考虑环保因素，通过机械、电气系统的有效的组合，实现生产自动化，整个设计过程充分体现了机械设备制造过程的较高技术含量和结构创新构想。
该生产线模型是为企业培养自主创新人材的理想设备，给学生以启示，学会创新设计制造，系统集成，接触工程项目，完全符合本科生、研究生教育的培养目标今后，类似的这些模型将成为教学实验设备新的主流方向该生产线模型适合机电一体化专业、机械专业、自动化专业的本科生、研究生作为毕业设计和研究课题，也适合高级技工职业技能培训电气系统配线和机械零件加工可以作为职业技能培训的现场实训设备相信该设备一定会深受广大高校实验教师们的喜爱，一定会给您的实验教学增加新的特色四、TM6生产线模型的组成1．模型机械部分机械分主要由以下几个部分组成：该设备机械关键部件：1． 微型气泵，静音效果2． 微型气动喷嘴3． 气动电磁阀和气动连接件4． 微型水泵，低音5． 齿轮、齿条、链条等机械零件2．模型电气部分该设备电气部分核心控制元件:1． OMRON CPM2A-60CDR可编程序控制器2． Panasonic（0.2KW）交流伺服电机及驱动器3． OMRON公司3G3JV 0.4KW交流变频调速器4． 光电开关和接近开关5． 单相交流减速异步电动机6． 三相交流减速制动异步电动机7． 按钮、开关、信号灯、空气开关、接触器、开关电源等电器元件。
3．系统组成说明名 称作 用拖 动 方 式TM6-LT工件链条传动系统环型链条，用于曲轴工件运输，快速起停一台交流伺服电机驱动TM6-ZZ工件自转传动系统转动曲轴工件底座，以便均匀喷涂工件两台异步电机驱动TM6-SJ喷嘴架升降系统升降架带动喷嘴上下移动喷涂，可调速一台异步电机变频调速TM6-PT钼液喷涂系统由气泵提供气源，经电磁阀控制由气动喷嘴喷涂对曲轴零件喷涂二硫化钼液体气泵、电磁阀、喷嘴TM6-PT钼液搅拌系统钼液搅拌，防止沉淀结块微型直流泵源电机TM6-HB环保系统水系统形成水幕墙，风机形成风流充分与水结合，回收残余钼液气体，达到环保要求风机、水泵4．设备操作说明设备的工作过程：生产线起动后，首先风机水泵环保系统、皮带工件自转传动系统、钼液搅拌系统先分别投入工作，延时后，伺服工件链条传动系统与变频器喷嘴架升降系统、钼液喷涂系统交替工作，对曲轴零件进行喷涂链条传动装置可同时装载40个工件，环行，可逆时针或顺时针旋转，每次行走两个工件位置，可同时带动两根待加工的曲轴到达喷嘴前被喷涂零件底座在两条皮带磨擦搓动下旋转，即自转，随后升降电机启动，带动两个喷嘴向上运动，到达顶点后向下运动，升降运动的同时喷嘴电磁阀打开，喷涂钼液。
运载工件的链条与升降电机和喷嘴连续交替重复工作，不断循环设备具有暂停操作、周期停止操作和和急停操作因涂液对人体略有害，喷涂产生的残余涂液绝大部分被水帘幕墙吸收或由风机排出以减少污染水幕墙采用有机玻璃材料，防水、透明水路采用不锈钢管连接，钼液管路采用工程塑料管连接，气路采用高强度PVC管连接、快速接插，安装方便所有这些材料和元件以及工艺示范给学生，会有很好的演示效果 操作面板布局图：5、部分电气图纸五、长春展销会部分照片机械动作倍受欢迎！六、TM6曲轴涂钼生产线教学模型主要元件配置表：No名称型号主要技术指标数量单价合计1可编程控制器CPM2A-60CDR60点，继电器输出12编程电缆编程电缆13可编程控制器CPM2A-20CDT20点，晶体管输出14伺服驱动器Panasonic驱动器MSDA023A1A单相220V， 200W15伺服电机Panasonic电机MSMA022A1A16变频器3G3JV-AB004单相 0.4KW17升降电机DKM三相减速制动25W 18皮带电机DKM单相减速6W19水泵110气泵111搅拌泵112电磁阀113喷嘴214风机115光电开关OMRON沟槽式116接近开关ME81045mm 217空气开关DZ47-3PD3P 5A518空气开关DZ47-2PD2P 5A319空气开关DZ47-1PD1P 1A220接触器CJX1-9/229A721信号灯AD16-22D红、绿、白、黄922按钮LAS0-AF11红、绿、白、黄723方式开关ZDX/31黑124急停按钮LAS0-AF11TS红1端子排TD15片6025导轨U型米426线槽TP4540米227铝合金框架40系列电器部分支架28铝合金框架40系列机械部分支架 合 计使用电源：单相交流220V。
小于500W结构尺寸：机械部分 800×800×1300（高）随机资料：电气原理图、接线图、梯形图实验参考程序供货期限：合同生效后二个月内发货。
